Olympia TBL 1300 Combo User manual

 Laminier- und
Thermobindegerät
Laminator and
Thermal Binder
 Plastifieuse-thermorelieuse
 Plastificatrice e
rilegatrice a caldo
Aparato laminado y
encuadernadora térmica
Máquina de plastificação e
encadernação térmica
 Lamineer- en
thermisch inbindapparaat
Stroj na laminování a tepelné
spojování
Μηχάνημα πλαστικοποίησης
και θερμοκόλλησης
Olympia Business Systems Vertriebs GmbH
Zum Kraftwerk 1 D-45527 Hattingen
http://www.olympia-vertrieb.de
(21.11.2011)
OLYMPIA TBL 1300 Combo

2
TBL 1300 Combo
Bedienungsanleitung.....................3
Operating Instructions .................17
Mode d’emploi .............................30
Manuale d’uso .............................44
Manual de instrucciones..............58
Manual de instruções ..................72
Gebruiksaanwijzing .....................86
Návod k obsluze..........................99
Οδηγίες Χρήσης ........................112

3
TBL 1300 Combo
Laminier- und
Thermobindegerät
Bedienungsanleitung
[DEUTSCH]
11.2011

4

1Wichtige Sicherheitshinweise............................................................... 5
1.1 Sicherheitshinweise Laminiergerät ............................................ 5
1.2 Sicherheitshinweise Thermobindegerät..................................... 6
2Haftungsausschluss ............................................................................. 6
3Bestimmungsgemäßer Gebrauch ........................................................ 6
4Bedienelemente.................................................................................... 7
4.1 Bedienelemente am Gerät ......................................................... 7
4.2 Funktionstasten und Anzeigeelemente...................................... 8
5Inbetriebnahme..................................................................................... 8
6Bedienung ............................................................................................ 9
6.1 Gerät ein- und ausschalten........................................................ 9
6.2 Laminiergerät ............................................................................. 9
6.2.1 Kaltlaminieren ................................................................ 9
6.2.2 Heißlaminieren............................................................. 10
6.2.3 Folienstau beseitigen................................................... 11
6.3 Thermobindegerät.................................................................... 11
6.3.1 Thermobinden.............................................................. 11
6.3.2 Überhitzungsschutz (Auto-off) ..................................... 12
7Reinigung & Pflege............................................................................. 12
7.1 Gerät von außen reinigen ........................................................ 12
7.2 Transportwalzen reinigen......................................................... 13
8Problembehandlung ........................................................................... 13
9Technische Daten............................................................................... 14
10 Entsorgungshinweis ........................................................................... 15
11 Garantie.............................................................................................. 16

5
1 Wichtige Sicherheitshinweise
Um ein zuverlässiges Arbeiten mit dem Gerät zu gewährleisten, beachten
Sie bitte Folgendes:
●Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und
beachten Sie sie bei der Handhabung Ihres Geräts.
●Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung
auf.
●Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt
werden.
●Stellen Sie das Gerät vor der Verwendung auf einer stabilen und
ebenen Fläche auf.
●Berühren Sie den Netzstecker nicht mit feuchten Händen.
●Ziehen Sie bei Nichtbenutzung des Geräts den Netzstecker.
●Vermeiden Sie Beschädigungen des Netzsteckers oder Netzkabels.
Netzkabel nie verdrillen. Das Gerät bei beschädigtem Netzkabel oder
Netzstecker nicht in Betrieb nehmen.
●Verwenden Sie das Gerät nicht in der Nähe von heißen Oberflächen
oder in feuchter Umgebung und schützen Sie es vor direkter
Sonneneinstrahlung und starker Staubeinwirkung.
●Kindern ist der Aufenthalt im Arbeitsbereich des betriebsbereiten Geräts
nicht gestattet.
●Schalten Sie das Gerät immer sofort aus, wenn ein strenger Geruch
entsteht oder das Gerät nicht in Betrieb ist.
●Ziehen Sie vor dem Reinigen des Geräts immer den Netzstecker.
Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.
●Lassen Sie Reparaturen nur von geeignetem Fachpersonal
durchführen. Andernfalls besteht Lebensgefahr und kein
Garantieanspruch.
1.1 Sicherheitshinweise Laminiergerät
●Die Geräteoberfläche wird während des Heißlaminierens heiß.
●Führen Sie nur dafür vorgesehene Laminierfolien in das Gerät ein,
siehe Kapitel „Technische Daten”. Zu groß gewählte Laminierfolien
können Folienstaus verursachen.
●Schneiden Sie keine Laminierfolien zu. Die entstehenden Schnittkanten
können Folienstaus verursachen.
●Verwenden Sie beim Heißlaminieren keine Laminierfolien, die für das
Kaltlaminieren vorgesehen sind. Das Gerät, die Laminierfolien und das
Dokument werden dabei beschädigt.

6
●Laminieren Sie keine hitzeempfindlichen Materialien mit diesem Gerät,
wie z. B. Thermopapier.
●Metallische Gegenstände können nicht laminiert werden.
●Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte
Laminierergebnisse.
●Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar
oder andere lose Gegenstände von dem Laminiereinzug fern.
Verletzungsgefahr!
1.2 Sicherheitshinweise Thermobindegerät
●Die Geräteoberfläche wird während des Betriebs heiß.
●Verwenden Sie nur Bindemappen in der richtigen Größe. Andernfalls
wird keine ausreichende Bindequalität erreicht.
●Binden Sie keine hitzeempfindlichen Materialien mit diesem Gerät, wie
z. B. Thermopapier.
●Bringen Sie metallische Elemente und Finger nicht in die Geräteöffnung
ein. Andernfalls besteht die Gefahr eines elektrischen Schlags oder von
Verbrennungen.
2 Haftungsausschluss
Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die
sich auf technische Eigenschaften sowie die hier vorliegende
Dokumentation beziehen. Das in dieser Dokumentation beschriebene
Produkt und gegebenenfalls dessen Zubehör unterliegen einer ständigen
Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns
das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie
die hier vorliegende Dokumentation des Produkts ohne vorherige
Ankündigung jederzeit zu ändern.
3 Bestimmungsgemäßer Gebrauch
Dieses Laminier- und Thermobindegerät darf nur verwendet werden für:
●das Laminieren mit Heißlaminierfolien und Kaltlaminierfolien mit einer
Laminierfolienstärke von 75 bis 125 mic1, wobei die Gesamtdicke der zu
laminierenden Dokumente (Fotos, Bilder, Karten, Papier usw.) bei
maximal 0,6 mm liegen darf
●das Binden von maximal 200 Blatt Papier (70g/m2) in speziellen
Thermobindemappen mit einer Breite von maximal 20 mm
1 mic oder micron = Eine aus dem englischen Sprachraum stammende Bezeichnung für ein
Mikrometer (µm). 1 Mikrometer ist ein Tausendstel Millimeter.
Beispiele: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.

7
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige
Veränderungen oder Umbauten sind nicht zulässig.
4 Bedienelemente
4.1 Bedienelemente am Gerät
1 Bedien- und Anzeigeelemente
2 Bindeschacht
3 Stauentriegelungsschieber (Laminierfunktion)
4 Laminiereinzug (vorne)
5 Herausziehbarer Halter (Abkühlvorrichtung)
6 Laminierauslauf (hinten)
7 Griff des herausziehbaren Halters
6
5
7
1 2
3
4

8

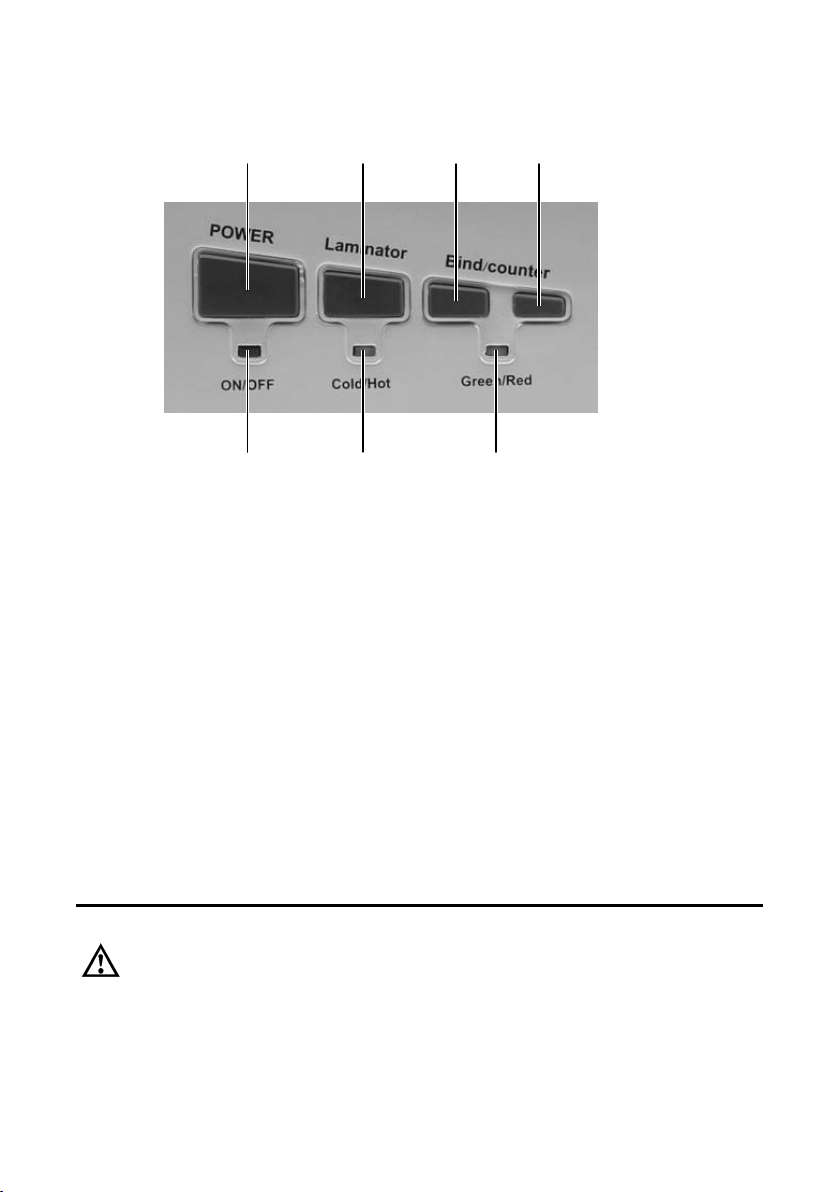

4.2 Funktionstasten und Anzeigeelemente
1 Ein-/Aus-Taste (POWER ON/OFF)
2 Laminier-Taste
3 Vorheiz-Taste
4 Thermobinde-Taste
5 POWER-LED (Anzeige Gerät ein/aus)
6 Laminier-LED
(grün = Kaltlaminieren; rot = Heißlaminieren)
(blinkend = warten; dauerhaft leuchtend = betriebsbereit)
7 Thermobinden-LED
(rot & blinkend = Aufheizvorgang;
grün & dauerhaft leuchtend = betriebsbereit/fertig)
5 Inbetriebnahme
●Platzieren Sie das Gerät auf einer stabilen und ebenen Oberfläche.
Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der
Ihres Stromnetzes übereinstimmt (230 V, 50 Hz).
●Stecken Sie den Netzstecker in eine gut zugängliche Standard-
steckdose.
1 2 3 4
5 6 7

9
Sicherheitshinweis: Die Steckdose muss in der Nähe des Geräts
angebracht und leicht zugänglich sein. Sie können somit im Notfall
das Gerät schnell vom Stromnetz trennen.
6 Bedienung
6.1 Gerät ein- und ausschalten
1. Drücken Sie die Ein-/Aus-Taste (POWER). Die POWER-LED leuchtet
rot. Das Gerät ist an.
2. Drücken Sie die Ein-/Aus-Taste (POWER). Die POWER-LED erlischt.
Das Gerät ist aus.
6.2 Laminiergerät
Mit dem Laminiergerät können Sie heiß und kalt laminieren:
●Beim Kaltlaminieren wird die Laminierfolie zusammengepresst.
●Beim Heißlaminieren wird die Laminierfolie zusammengeklebt.
Stimmen Sie die Auswahl der Laminiermethode auf das zu laminierende
Material ab.
Hinweis: Thermopapier und Ultraschallbilder beispielsweise sollten
nur kalt laminiert werden!
6.2.1 Kaltlaminieren
1. Stellen Sie sicher, dass das Gerät eingeschaltet ist, siehe Kapitel „Gerät
ein- und ausschalten”.
2. Drücken Sie die Laminier-Taste, bis die Laminier-LED grün leuchtet.
Wenn die Laminier-LED dauerhaft grün leuchtet, ist das Gerät
betriebsbereit für das Kaltlaminieren.
Achtung: Haben Sie das Laminiergerät kurz vorher zum
Heißlaminieren eingesetzt, muss das Laminiergerät erst abkühlen.
Während des Abkühlvorgangs blinkt die Laminier-LED grün. Die
Abkühldauer beträgt einige Minuten.
Hinweis: Verwenden Sie für das Kaltlaminieren ausschließlich
Kaltlaminierfolien.
3. Entfernen Sie die Schutzfolie von der Folientasche.
4. Legen Sie das Laminiergut so in die Folientasche ein, dass allseitig etwa
3 bis 5 mm Abstand vom Laminierfolienrand vorhanden ist.

10
5. Führen Sie die Folientasche zusammen mit dem Laminiergut gerade und
mit der geschlossenen Seite voran in den Laminiereinzug ein. Der
Laminiervorgang erfolgt automatisch.
Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die
offene Seite der Folientasche niemals zuerst in den Laminiereinzug
eingeführt werden. Beim Einführen der Folientasche beachten Sie
bitte die Anweisungen am Laminiereinzug.
6.2.2 Heißlaminieren
1. Stellen Sie sicher, dass das Gerät eingeschaltet ist, siehe Kapitel „Gerät
ein- und ausschalten”.
2. Drücken Sie die Laminier-Taste, bis die Laminier-LED rot leuchtet.
Während des Aufheizvorgangs blinkt die Laminier-LED rot. Nach etwa 3
bis 5 Minuten ist die korrekte Betriebstemperatur erreicht und die
Laminier-LED leuchtet dauerhaft rot.
Hinweis: Verwenden Sie für das Heißlaminieren ausschließlich
Heißlaminierfolien.
3. Legen Sie das Laminiergut so in die Folientasche ein, dass allseitig etwa
3 bis 5 mm Abstand vom Laminierfolienrand vorhanden ist.
4. Führen Sie die Folientasche zusammen mit dem Laminiergut gerade und
mit der geschlossenen Seite voran in den Laminiereinzug ein. Der
Laminiervorgang erfolgt automatisch.
Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die
offene Seite der Folientasche niemals voran in den Laminiereinzug
eingeführt werden. Beim Einführen der Folientasche beachten Sie
bitte die Anweisungen am Laminiereinzug.
Vorsicht: Die austretende Laminierfolie ist nach dem Laminieren sehr
heiß und weich. Gehen Sie deshalb mit dem laminierten Produkt
vorsichtig um!
Hinweis: Zum Ebnen beschweren Sie das laminierte Produkt mit
einem Buch oder einem anderen schweren, ebenen Gegenstand.
5. Wenn Sie mit dem Laminieren fertig sind, schalten Sie das Gerät aus und
ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät
abkühlen, bevor Sie es gegebenenfalls wegstellen.
Vorsicht: Das Gerät ist nach dem Laminieren sehr heiß!
Verletzungsgefahr!

11
6.2.3 Folienstau beseitigen
Um Folienstaus schnell zu beseitigen, ist das Gerät mit einem
Stauentriegelungsschieber (JAM RELEASE) ausgerüstet.
Wenn die Laminierfolie blockiert, gehen Sie folgendermaßen vor:
1. Schalten Sie das Gerät aus: Drücken Sie die Ein-/Aus-Taste, bis die
POWER-LED erlischt.
2. Stellen Sie den Stauentriegelungsschieber (JAM RELEASE) ganz nach
rechts.
3. Halten Sie das Laminiergerät fest und ziehen Sie die Laminierfolie
zusammen mit dem Laminiergut aus dem Laminiereinzug.
4. Stellen Sie den Stauentriegelungsschieber zurück nach links.
5. Reinigen Sie die Transportwalzen von Ablagerungen und Kleberesten,
indem Sie ein gefaltetes Blatt Papier in den Laminiereinzug einführen,
siehe Kapitel „Transportwalzen reinigen”.
Hinweis: Falls sich Folienstaus ständig wiederholen oder sich
gestaute Folie nicht mehr aus dem Laminiergerät ziehen lässt,
wenden Sie sich bitte an unsere Hotline (siehe Kapitel „Garantie“).
6.3 Thermobindegerät
6.3.1 Thermobinden
1. Stellen Sie sicher, dass das Gerät eingeschaltet ist, siehe Kapitel „Gerät
ein- und ausschalten”.
2. Drücken Sie die Vorheiz-Taste, um den Aufheizvorgang zu starten.
3. Während des Aufheizvorgangs blinkt die Thermobinden-LED rot. Nach
etwa 3 Minuten ist die korrekte Betriebstemperatur erreicht und die
Thermobinden-LED leuchtet dauerhaft grün. Ein Signalton signalisiert
auch akustisch, dass das Gerät für das Thermobinden einsatzbereit ist.
4. Legen Sie die Blätter Papier in die Thermobindemappe.
Hinweis: Beachten Sie die maximale Bindekapazität, siehe Kapitel
„Technische Daten“.
5. Ziehen Sie auf der Rückseite des Geräts den Halter heraus
(Abkühlvorrichtung), um ein Einführen der Thermobindemappen in den
Bindeschacht zu ermöglichen.
6. Führen Sie die Thermobindemappe mit der geschlossenen Seite nach
unten von oben in den Bindeschacht ein. Eine eingebaute
Klemmeinrichtung hält das Papier aufrecht.
7. Drücken Sie die Thermobinde-Taste, um den Bindevorgang zu starten.

12
8. Während des Bindevorgangs blinkt die Thermobinden-LED wieder rot.
Nach etwa 1 Minute ist der Bindevorgang abgeschlossen und die
Thermobinden-LED leuchtet dauerhaft grün. Drei Signaltöne signalisieren
auch akustisch, dass die Thermobindung fertiggestellt wurde.
Vorsicht: Die gebundene Mappe ist nach dem Binden im
Rückenbereich sehr heiß!
9. Entnehmen Sie die Thermobindemappe und stellen Sie sie für 10
Minuten auf die Abkühlvorrichtung.
Hinweis: Halten Sie die Abkühlzeit ein. Eine zu kurze Abkühlzeit hat
lose Blätter zur Folge!
10.Für weitere Bindungen wiederholen Sie die Schritte 1 bis 9.
11.Wenn Sie mit dem Thermobinden fertig sind, schalten Sie das Gerät aus
und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das
Gerät abkühlen, bevor Sie es gegebenenfalls wegstellen.
6.3.2 Überhitzungsschutz (Auto-off)
Das Gerät ist mit einem Überhitzungsschutz (Auto-off) ausgerüstet, um nicht
entnommene Thermobindemappen vor Überhitzung zu schützen.
Wenn der Bindevorgang fertig ist, ertönt ein Signal. Gleichzeitig wird der
Überhitzungsschutz aktiviert. Wird die Thermobinde-Taste nach 90 Minuten
nicht erneut gedrückt, wird die Stromversorgung elektronisch abgeschaltet
(Auto-off).
Zum erneuten Thermobinden muss das Gerät wieder eingeschaltet werden,
siehe Kapitel „Gerät ein- und ausschalten“.
7 Reinigung & Pflege
7.1 Gerät von außen reinigen
Achtung: Ziehen Sie vor dem feuchten Reinigen des Geräts immer
den Netzstecker!
Reinigen Sie das Gehäuse mit einem in milder Seife und klarem Wasser
getränkten, leicht feuchten Tuch.
Hinweis: Verwenden Sie keine Lösungsmittel oder aggressive
Reinigungsmittel.

13
7.2 Transportwalzen reinigen
Ablagerungen und Klebereste an den Transportwalzen können das Lami-
nierergebnis beeinflussen. Darum müssen die Transportwalzen in
regelmäßigen Abständen gereinigt werden:
1. Warten Sie, bis die Laminier-LED dauerhaft rot leuchtet.
2. Führen Sie ein gefaltetes Blatt Papier in den Laminiereinzug ein.
3. Wiederholen Sie den Vorgang mit einem neuen Blatt Papier so lange, bis
auf dem Papier keine Ablagerungen oder Klebereste mehr zu sehen
sind.
8 Problembehandlung
Problem Diagnose & Ursache Abhilfe
Der Netzstecker steckt nicht
richtig in der Steckdose.
Stecken Sie den
Netzstecker richtig in die
Steckdose.
Das Gerät wurde nicht
eingeschaltet.
Drücken Sie die Ein-/Aus-
Taste, bis die POWER-LED
rot leuchtet.
Anzeige POWER
leuchtet nicht.
Anzeige POWER ON/OFF ist
defekt.
Wenden Sie sich an unsere
Hotline (siehe Kapitel
„Garantie“).
Die laminierte Folie
ist nicht vollständig
durchsichtig.
Die Laminiertemperatur war
nicht ausreichend.
Laminieren Sie dieselbe
Laminierfolie erneut, um
das Laminierergebnis zu
verbessern.
Die Laminierfolie ist nicht
gerade in den
Laminiereinzug geführt
worden.
Folienstau
Die Laminierfolie ist zu groß.
Siehe Kapitel „Folienstau
beseitigen”.
Siehe Kapitel
„Transportwalzen reinigen”.
Führen Sie die Laminierfolie
gerade und mit der
geschlossen Seite voran in
den Laminiereinzug.
Benutzen Sie nur
Laminierfolien in der
angegebenen Größe, siehe
Kapitel „Technische Daten”.
Gerät funktioniert
nach längerem
Betrieb nicht mehr
oder stoppt
während des
Betriebs.
Ist die Oberfläche des Geräts
warm? Dann hat vermutlich
der Überhitzungsschutz das
Laminiergerät automatisch
ausgeschaltet.
Warten Sie ca. 30 Minuten
und probieren Sie noch
einmal, zu laminieren.
Wenn das Gerät nicht
funktioniert, wenden Sie
sich an unsere Hotline
(siehe Kapitel „Garantie“).

14
Transportwalzen
laufen nicht.
Der Netzstecker steckt nicht
richtig in der Steckdose.
Das Gerät wurde nicht
eingeschaltet.
Falls das Problem weiter
besteht, wenden Sie sich
an unsere Hotline (siehe
Kapitel „Garantie“).
Maximale Bindekapazität
überschritten: zu viele Blätter
oder zu große
Thermobindemappe.
Halten Sie sich an die
maximale Bindekapazität,
siehe Kapitel „Technische
Daten”, und führen Sie die
Bindung erneut durch.
Bindung ist
fehlerhaft / lose
Blätter
Die Abkühlzeit wurde
unterschritten.
Lassen Sie das gebundene
Dokument mindestens 10
Minuten auf dem Halter
stehen.
Falls das Problem nicht behoben werden konnte, wenden Sie sich an
unsere Hotline, siehe Kapitel „Garantie”.
9 Technische Daten
TBL 1300 Combo
Anzeigeelement: POWER-LED (rot)
Laminiergerät
Maximale Laminierbreite: 320 mm
Maximale Dicke zu
laminierender Dokumente:
0,6 mm
Laminierfolienstärke: 75 bis 125 mic2
Laminiergeschwindigkeit: 250 mm pro Minute
Aufheizdauer: 3-5 Minuten
Anzeigeelemente: LED (grün, rot; blinkend, dauerhaft leuchtend)
Besondere Merkmale: Stauentriegelungsschieber
Keine Blasenbildung
Automatische Abschaltung bei Überhitzung
Thermobindegerät
Maximale Bindebreite: 335 mm (für DIN A4 Format)
Maximale Bindekapazität: 200 Blatt (70g/m2)
in Thermobindemappe ≤20 mm
Bindezeit: ca. 1 Minute
Aufheizdauer: 3-5 Minuten
2 mic oder micron = Eine aus dem englischen Sprachraum stammende Bezeichnung für ein
Mikrometer (µm). 1 Mikrometer ist ein Tausendstel Millimeter.
Beispiele: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.

15
Empfohlene Abkühldauer: > 10 Minuten
Anzeigeelemente: LED (grün, rot; blinkend, dauerhaft leuchtend)
Besondere Merkmale: Optische und aktustische Anzeige von
Betriebsbereitschaft und Ende Bindevorgang
Herausziehbarer Halter für das Abkühlen von
Bindemappen (Abkühlvorrichtung)
Automatisches Öffnen der Staubabdeckung
Farbe: schwarz-silber
Abmessungen (B x T x H): 435 x 115 x 225 mm
Gewicht: 2 kg
Spannungsversorgung: 230 V, 50 Hz
Aufnahmeleistung: max. 320 W, 1,45 A
Automatische Abschaltung: 90 min nach Stand-by
Die Konformität mit den EU-Richtlinien wird durch das
CE-Zeichen bestätigt.
10 Entsorgungshinweis
Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet,
dass dieses Produkt nach der Lebenszeit zu einem für den
Endanwender verfügbaren Rücknahme- oder getrennten
Sammelsystem gebracht werden soll. Dieses Symbol gilt nur in
den Staaten des EWR3.
3 EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitgliedstaaten plus die Staaten
Island, Liechtenstein und Norwegen umfasst.

16
11 Garantie
ACHTUNG !
WICHTIGE GARANTIEUNTERLAGE
BITTE UNBEDINGT AUFBEWAHREN !
Lieber Kunde,
wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke
entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein
technisches Problem ergeben, beachten Sie bitte folgende Punkte:
●Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
●Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
●Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:
0180 5 007514
(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min.,
maximal 42 ct/Min. aus den Mobilfunknetzen)
Oft kann unser Fachpersonal telefonisch weiterhelfen.
●Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie,
das Gerät in der Originalverpackung an folgende Anschrift zu senden:
Service-Center Hattingen
Zum Kraftwerk 1
45527 Hattingen
Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.
Herzlichen Dank für Ihr Verständnis.
Mit freundlichen Grüßen
Ihre Olympia Business Systems Vertriebs GmbH

17
TBL 1300 Combo
Laminator and Thermal Binder
Operating Instructions
[ENGLISH]
11.2011

18

1Important Safety Information .............................................................. 19
1.1 Safety information, laminator ................................................... 19
1.2 Safety information, thermal binder ........................................... 20
2Exemption From Liability .................................................................... 20
3Intended Use ...................................................................................... 20
4Operating Elements............................................................................ 21
4.1 Operating elements on the device ........................................... 21
4.2 Function buttons and indicator elements ................................. 22
5Starting Up.......................................................................................... 22
6Operation............................................................................................ 23
6.1 Switching the device on and off ............................................... 23
6.2 Laminator ................................................................................. 23
6.2.1 Cold laminating ............................................................ 23
6.2.2 Hot laminating .............................................................. 24
6.2.3 Clearing jammed lamination foil................................... 25
6.3 Thermal binder ......................................................................... 25
6.3.1 Thermal binding ........................................................... 25
6.3.2 Overheating protection (auto off) ................................. 26
7Cleaning & Maintenance .................................................................... 26
7.1 Cleaning the exterior of the device........................................... 26
7.2 Cleaning the transport rollers................................................... 27
8Troubleshooting.................................................................................. 27
9Technical Data.................................................................................... 28
10 Disposal.............................................................................................. 29
11 Warranty ............................................................................................. 29

19
1 Important Safety Information
Please observe the following to ensure the device is used reliably and
safely:
●Read this operating manual thoroughly and observe the instructions and
information in it when operating the device.
●Keep this operating manual in a safe place for future reference.
●The device may only be used in dry, indoor rooms.
●Before starting to use the device, set it down on a level, stable working
base.
●Never touch the power plug with wet hands.
●Disconnect the power plug when the device is not in use.
●Prevent damage to the power plug and power cable. Never twist the
power cable. Do not operate the device if the power cable or power plug
is damaged.
●Do not use the device in the vicinity of hot surfaces or in damp
environments and protect it from direct sunlight and dusty conditions.
●Children must not be allowed in the vicinity of the device when it is
ready to operate.
●Always switch the device off immediately if it emits a strong smell or it is
not in operation.
●Disconnect the power plug before starting to clean the device. Never
use any solvents or aggressive cleaning agents.
●Repairs may only be carried out by properly trained specialists. Failure
to observe this may result in fatal injury and there are no rights to claims
under the terms of guarantee.
1.1 Safety information, laminator
●The surface of the equipment becomes hot during hot laminating.
●Only insert lamination foil intended for the device, refer to Chapter
"Technical Data". Using lamination foil which is too large could lead to
the unit jamming.
●Never cut lamination foil to size. The resulting cut edges could cause
the lamination foil to jam.
●Do not use lamination foil intended for cold lamination for hot lamination.
This could damage the device, lamination foil and document.

20
●Do not laminate heat sensitive materials, such as thermal paper, in the
device.
●Metallic objects cannot be laminated.
●Lamination of moist documents produces poor results.
●Keep loose clothing, ties, jewellery, long hair and other loose objects
away from the laminator infeed slot. Risk of injury!
1.2 Safety information, thermal binder
●The surface of the equipment becomes hot during operation.
●Only use binding covers of the correct size. Otherwise, the binding
quality will not be satisfactory.
●Do not bind heat sensitive materials, such as thermal paper, in the
device.
●Do not insert metallic objects or fingers into the device opening. Doing
so represents a risk of an electric shock or burns.
2 Exemption From Liability
We cannot guarantee that the information which relates to the technical
properties of the product or to the product itself contained in this document is
correct. The product and its accessories described in this document are
subject to constant improvement and further development. For this reason,
we reserve the right to modify components, accessories, technical
specifications and related documentation of the product described herein at
any time without notice.
3 Intended Use
This laminating and thermal binding device may only be used for:
●lamination using hot lamination foil and cold lamination foil with a
lamination foil thickness of 75 to 125 mic4, whereby the total thickness
of the document to be laminated (photos, pictures, cards, paper, etc.)
may be maximally 0.6 mm.
●binding a maximum of 200 sheets of paper (70g/m2) in special thermal
binding covers with a maximum width of 20 mm.
Any other use is considered unintended use. Unauthorised modifications or
reconstructions are not permitted.
4 mic or micron = abbreviation of the word micrometer (µm). 1 micrometer is one thousandth
of a millimetre.
Example: 75 µm = 0.075 mm. 100 µm = 0.1 mm. 125 µm = 0.125 mm.
