OPED VACOped DIABETIC User manual

Bedienungs-
anleitung
Manual
Manuel
Manuale
d’uso
WM-TEDA-01-6 | 03/2015 | artraction | Brunner Druck & Design
OPED GmbH
Medizinpark 1
83626 Valley/Oberlaindern
Germany
Fon +49(0)8024/60818-210
Fax [phone]
ma[email protected]
www.oped.de
OPED AG
Hinterbergstrasse 26
6330 Cham
Switzerland
Fon +41(0)41/748 53 35
Fax [phone]
co[email protected]
www.oped.ch
OPED UK Ltd
Unit 2 Glenmore Business Centre
Waller Road
Hopton Industrial Estate
Devizes
SN10 2EQ
United Kingdom
Phone [phone]
Fax [phone]
en[email protected]
www.opeduk.co.uk
OPED Australia Pty Ltd
2/97 Montague St.
North Wollongong NSW 2500
Australia
Phone [phone]
Fax [phone]
co[email protected]
www.oped.com.au
OPED Asia-Pacic Co., Ltd.
5th Floor, No 16, Lane 148
Lide Street, Zhonghe Dist.
New Taipei City 23512
Taiwan
Phone [phone]
Fax [phone]
co[email protected]
www.oped-asia.com

3
4
2
1

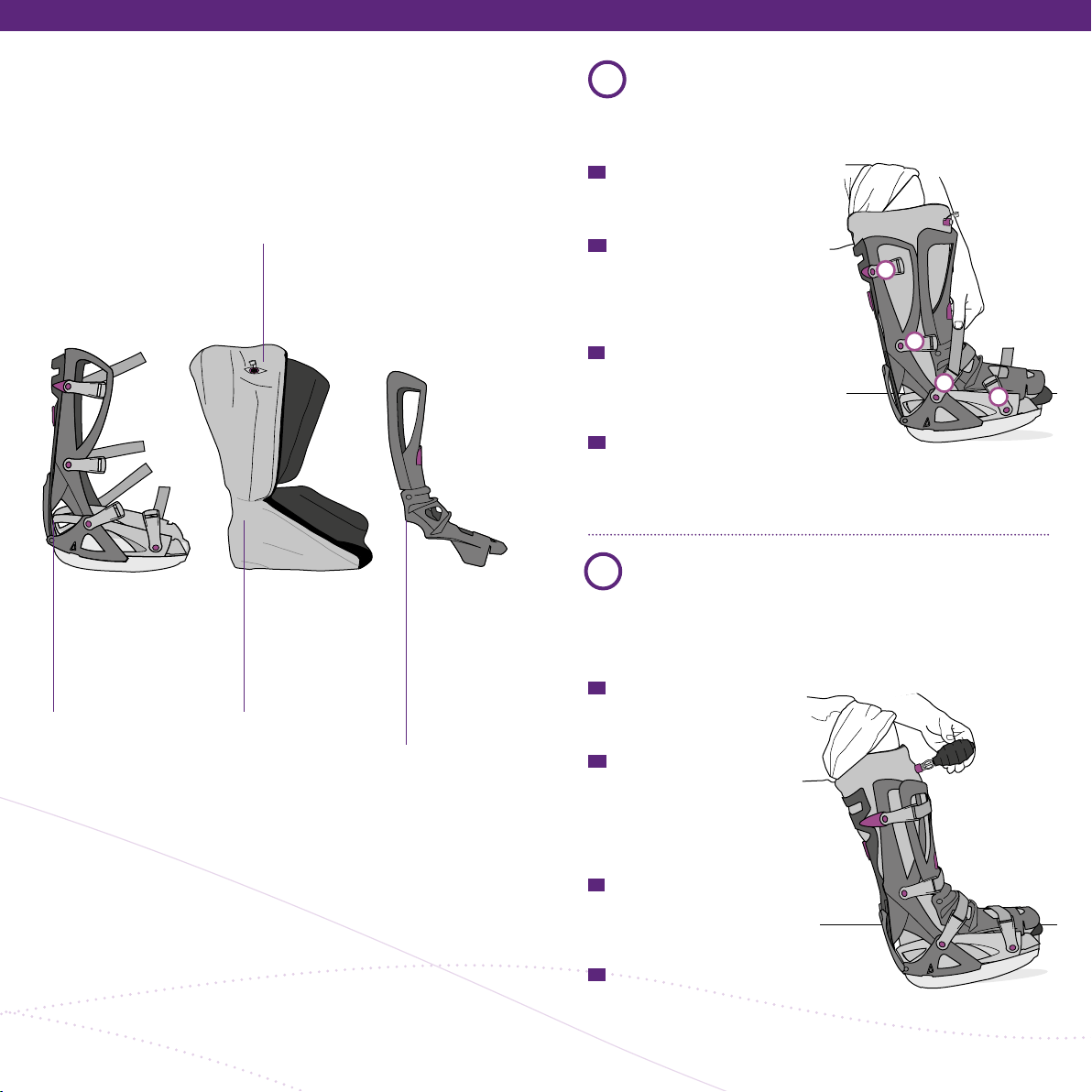

Anlegevorgang
Application procedure
Procédure de mise en place
Procedura di applicazione
Unterschale
Lower shell
Coque inférieure
Supporto
rigido inferiore
Ventil
Valve
Soupape
Valvola
Bezug
Fabric Cover
(beanbag inside)
Garniture
Rivestimento
Oberschale
Upper shell
Coque
supérieure
Supporto
rigido
superiore
VACOped Diabetic anlegen | Applying VACOped Diabetic
Mettre en place VACOped Diabetic | Applicazione di VACOped
Diabetic
D
Fuß in Stoffbezug einsetzen,
Stoffbezug schließen.
Obere Abdeckung aufsetzen,
Gurte schließen.
E Place your foot into the fabric
inner boot. Close the fabric cover.
With the inner boot on, step into
the lower shell. Place the upper shell
over the front of the fabric cover,
fasten the straps.
F Insérer le pied à l’intérieur de
la garniture en tissu, fermer la
garniture en tissu.
Poser la coque supérieure,
fermer les sangles.
I Inserire il piede nel rivestimento
in tessuto, chiudere il rivestimento
in tessuto.
Applicare la copertura superiore,
ssare le cinghie.
Vakuumkissen anpassen und fixieren
Adjusting and fastening the vacuum cushion
Adapter et fixer le coussin sous-vide
Regolazione e fissaggio del cuscino sottovuoto
D
Ventilring öffnen
(siehe Ventilfunktion),
Pumpe aufsetzen und mehrmals
drücken, Ventil schließen.
E Ensure the valve ring is in
the “down” position (see valve
function), attach gray end of
pump to circular end of valve.
Pump repeatedly until pump
no longer inates.
Close the valve cap.
F Ouvrir l’anneau de soupape
(voir fonctionnement de
la soupape), mettre en place
la pompe et appuyer plusieurs
fois, fermer la soupape.
I Aprire l‘anello della valvola
(vedere funzioni della valvola),
applicare la pompa e premere
ripetutamente, chiudere la valvola.
1
2
Reihenfolge
Sequence
Ordre
Sequenza

D
Hinteren Reissverschluss ganz öffnen, Vakuumkissen heraus-
nehmen, Vakuumkissen (weich) mit der Hand gleichmäßig
verstreichen, Vakuumkissen (fest – siehe Ventilfunktionen)
wieder in den neuen Bezug einlegen, Ventil durch das Knopf-
loch stecken.
E Open the back zip completely. Remove the vacuum cushion.
Make cushion soft by opening valve. Smooth out the vacuum
cushion with your hand. Pump out air to make vacuum cushion
hard. Put the vacuum cushion back into the new cover and insert
the valve through the buttonhole.
F Ouvrir totalement la fermeture éclair arrière, retirer le coussin
sous-vide, uniformiser le contenu du coussin (mou) manuelle-
ment, insérer à nouveau le coussin (dur, voir fonctionnement de
la soupape) dans la nouvelle garniture, insérer la soupape dans
l’orice prévu à cet effet.
I Aprire completamente la cerniera posteriore, estrarre il
cuscino sottovuoto (morbido) e distribuire l‘imbottitura uni-
formemente con la mano. Inserire nuovamente il cuscino
sottovuoto (rigido, vedere funzioni della valvola) nel nuovo
rivestimento, facendo passare la valvola attraverso l‘occhiello.
Kissenbezug wechseln
Changing the cushion cover
Changer la garniture du coussin
Cambiare il rivestimento del cuscino
Ventilfunktionen
Valve functions
Fonctionnement de la soupape
Funzioni della valvola
Vakuumkissen wird weich | To make the vacuum cushion soft
Le coussin sous-vide devient mou
Il cuscino sottovuoto diventa morbido
D
Ventilring nach oben ziehen
und seitlich bewegen,
damit Luft einströmen kann.
E Pull the valve ring outwards and
bend it left or right to allow air to enter.
F Tirer l’anneau de soupape vers le
haut et la déplacer latéralement
an que l’air puisse entrer.
I Tirare l‘anello della valvola verso
l‘alto e muoverlo lateralmente,
per permettere l‘afusso dell‘aria.
Vakuumkissen wird fest | To make the vacuum cushion rigid
Le coussin sous-vide devient dur | Il cuscino diventa rigido
D Ventilring nach unten drücken
und mit der Pumpe Vakuum ziehen.
Anpassung xieren.
E Press the valve ring down, attach the
bulb pump to the end of the valve and
pump until pump no longer inates.
F Pousser l’anneau de soupape
vers le bas et faire le vide avec
la pompe. Fixer l’adaptation.
I Premere l‘anello della valvola
verso il basso, creando il vuoto
con la pompa. Fissare la regolazione.
Ventilkappe schließen
Close the valve cap
Fermer le bouchon de la soupape
Chiudere il cappuccio della valvola
D Sichern des Vakuumzustandes
E Ensures that valve stays closed
F Assure l’étanchéité
I Assicurare lo stato di vuoto

„Click“

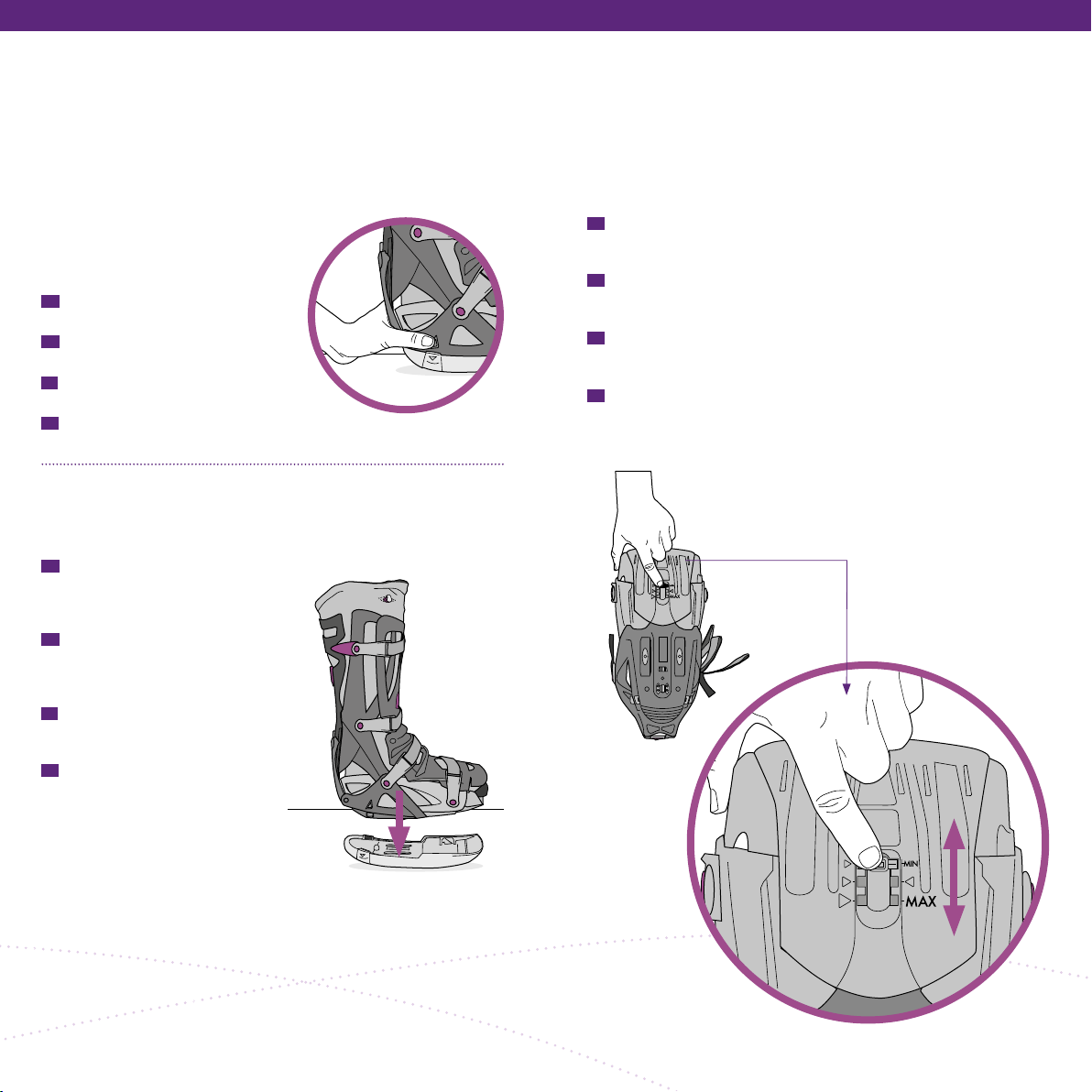

Sohle montieren und wechseln
Attaching and removing the sole
Mettre en place et changer la semelle
Montaggio e sostituzione della suola
Sohle abnehmen
Removing the sole
Retirer la semelle
Rimozione della suola
D Beide Entriegelungsknöpfe
gleichzeitig drücken.
E Press both release buttons
simultaneously.
F Appuyer simultanément sur
les deux boutons de déverrouillage.
I Premere contemporaneamente
i due pulsanti di sblocco.
Sohle anlegen
Attaching the sole
Mettre en place la semelle
Applicazione della suola
D VACOped Diabetic gerade und mittig
auf die Sohle setzen.
VACOped Diabetic gegen die Sohle
drücken (zwei Klicks ertönen).
E Place the bottom of VACOped Diabetic
directly into the center of the sole.
Press the VACOped Diabetic against the
sole (until two clicks are heard).
F Placer VACOped Diabetic dans la
position debout sur la semelle et appuyer
(deux clics doivent retentir).
I Posizionare VACOped Diabetic diritto
e al centro della suola, premendolo
contro di essa
(no a sentire due clic).
D Sohle abnehmen (siehe Sohle montieren).
Entriegelungsknopf drücken.
Zehenstück auf die gewünschte Länge ziehen.
E Remove the sole (see removing the sole).
Press the release button.
Pull the toe piece to the required length.
F Retirer la semelle (voir mettre en place et changer la semelle).
Appuyer sur le bouton de déverrouillage.
Régler la partie orteils à la longueur souhaitée.
I Rimozione della suola (vedere montaggio della suola).
Premere i pulsanti di sblocco.
Estrarre il supporto per le dita no alla lunghezza desiderata.

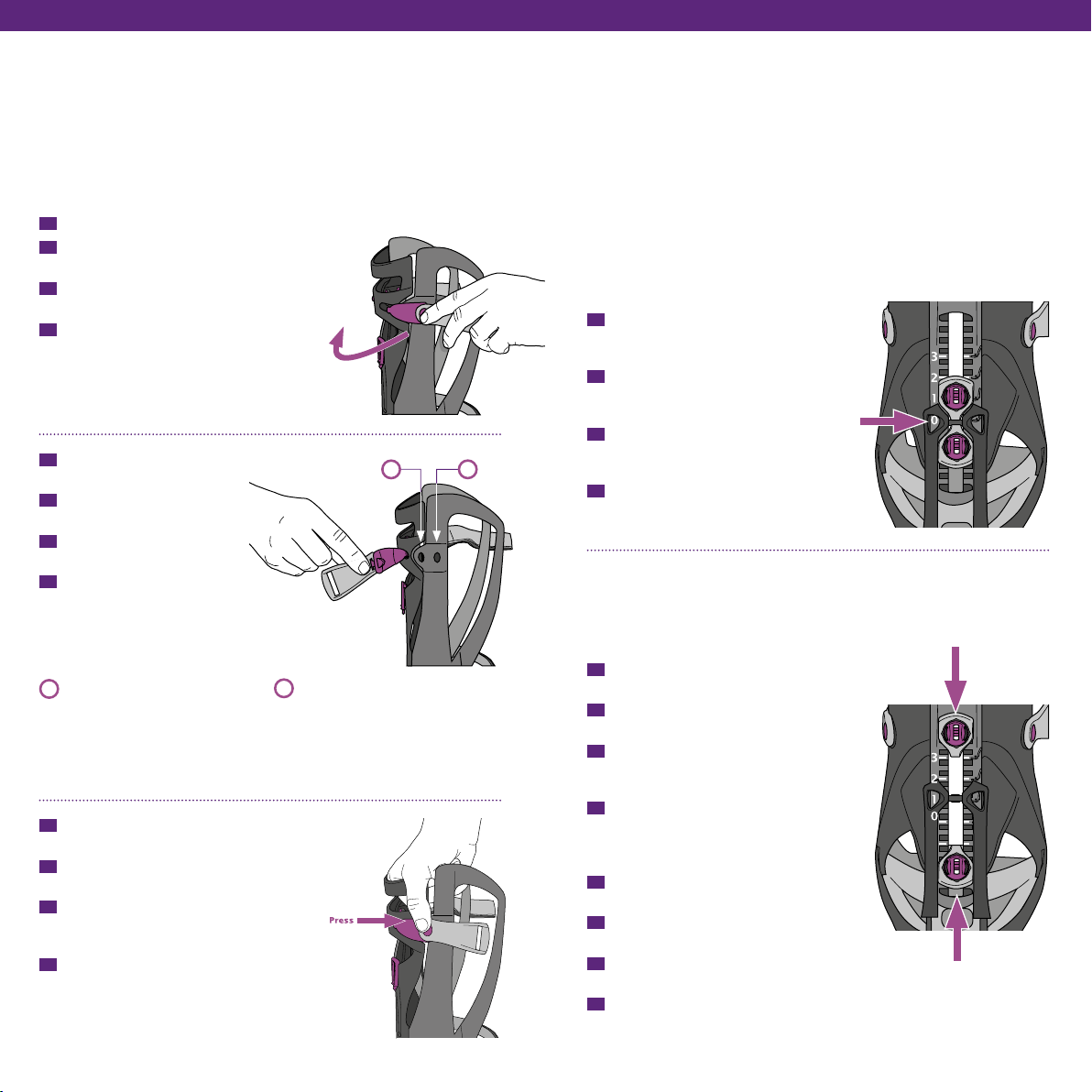

Sohlenlänge anpassen
Adjusting the length of the sole
Adapter la longueur de semelle
Regolare la lunghezza della suola

AB
Wadenumfang anpassen
Adjusting the calf circumference
Adapter le volume du mollet
Regolazione della circonferenza
del polpaccio
D Schnalle aus der Wadenschale drücken.
E Press the clasp to release it from
the calf shell.
F Retirer la boucle de la coque du mollet
en appuyant dessus.
I Premere la bbia per staccarla dal
supporto rigido del polpaccio.
D Schnalle an die
gewünschte Position schieben.
E Push the clasp into the
desired position.
F Pousser la boucle dans
la position souhaitée.
I Spingere la bbia nella
posizione desiderata.
D Schnalle in das gewünschte Loch drücken.
Vorgang auf der anderen Seite wiederholen.
E Press the clasp into the desired hole.
Repeat the procedure on the other side.
F Insérer la boucle par pression dans
le trou souhaité.
Répéter la procédure pour l’autre côté.
I Premere la bbia nel foro desiderato.
Ripetere la procedura sull‘altro lato.
AB
= großer Wadenumfang
= Large calf circumference
= grand volume de mollet
= Circonferenza del polpaccio maggiore
= kleiner Wadenumfang
= Small calf circumference
= petit volume de mollet
= Circonferenza del polpaccio minore
Winkeleinstellung
Angle adjustment
Réglage de l’angle
Regolazione dell‘angolo
Fixiertes Sprunggelenk (FIX-Einstellung)
Fixed ankle joint (immobilized) adjustment
Articulation fixe de la cheville (réglage FIX)
Articolazione tibio-tarsica fissa
(regolazione FIX)
D Einstellung in 5° Schritten von -15°
bis +30° möglich. Skala der Grad-
einstellung: „1“ entspricht 10°.
E Immobilization is possible in 5°
increments from -15° up to +30°.
Level “1” is equivalent to +10 degrees.
F Réglage par pas de 5° possible,
de -15° à +30°. Échelle pour le réglage
en degrés : «1» correspond à 10°.
I La regolazione può essere effettuata a
intervalli di 5°, da -15° a +30°. Scala per la
regolazione dei gradi: „1“ corrisponde a 10°.
Bewegliches Sprunggelenk (ROM-Einstellung)
Flexible ankle joint (ROM) adjustment
Articulation mobile de la cheville (réglage ROM)
Articolazione tibio-tarsica mobile
(impostazione ROM)
D obere Schraube = Anschlag für
Plantarexion (Spitzfußstellung)
E Top screw = sets plantar exion limit
(downward mobility of forefoot)
F vis supérieure = butée pour
la exion plantaire (étirement de
la pointe du pied)
I Vite superiore = battuta per
essione plantare (postura del
piede equino)
D untere Schraube = Anschlag für
Dorsalextension (Heben der Fußspitze)
E Bottom screw = sets dorsal extension
limit (upward mobility of forefoot)
F vis inférieure = butée pour l’extension
dorsale (redressement de la pointe du pied)
I Vite inferiore = battuta per estensione
dorsale (sollevamento della punta del piede)
Obere Schraube
Top screw
vis supérieure
Vite superiore
Untere Schraube
Bottom screw
vis inférieure
Vite inferiore

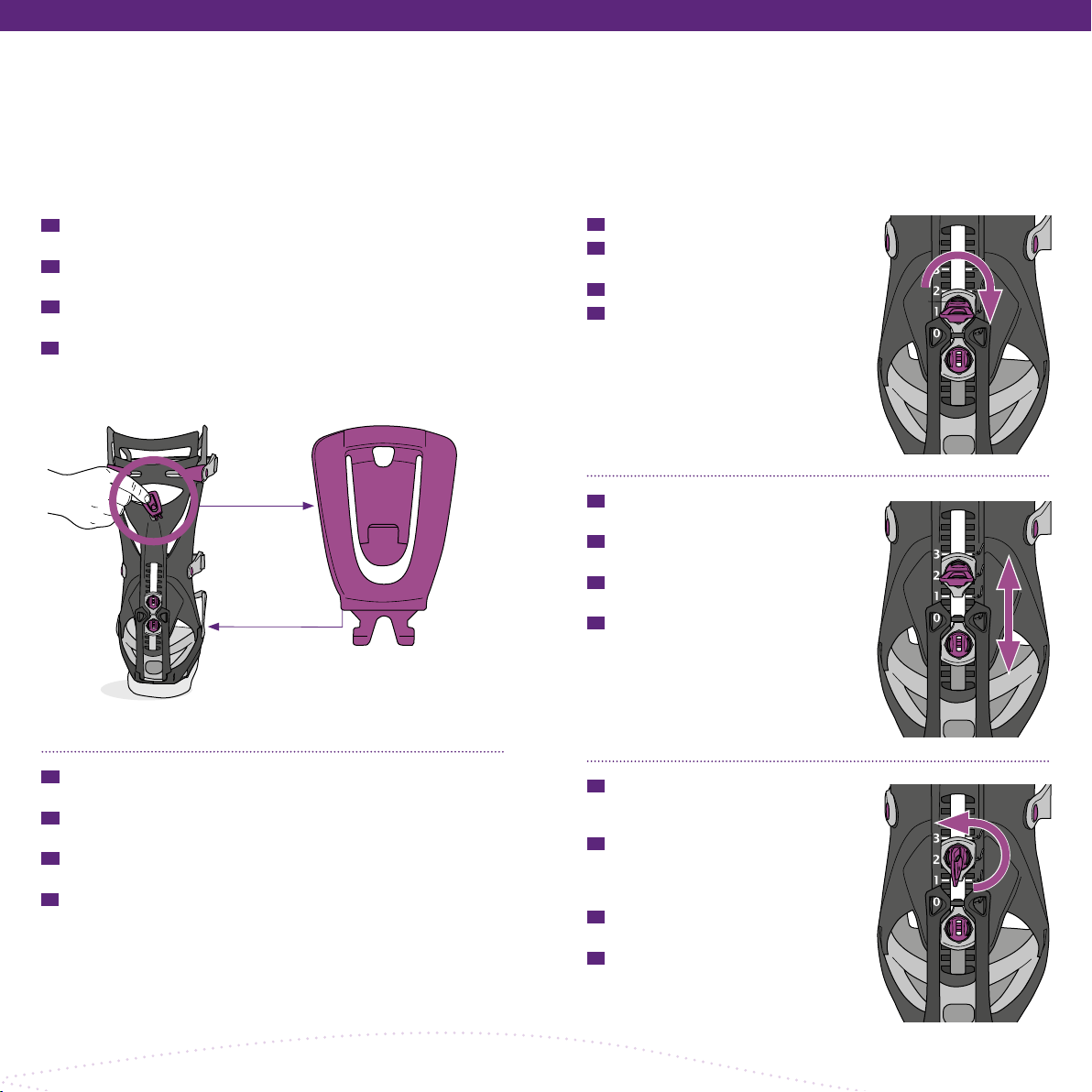

Winkeleinstellung ändern
Adjusting the angles
Modifier le réglage de l’angle
Modifica dell’impostazione dell’angolo
D Schlüssel aus der Halterung nehmen
und in die Schraube stecken.
E Take the key out of its mounting
and insert it in the screw.
F Retirer la clé de la xation
et l’insérer dans la vis.
I Estrarre la chiave dal supporto
e inserirla nella vite.
D Hinweis: bei einer Winkeleinstellung
von 10° bis 30° bitte Keilsohle verwenden.
E Note: Please use the wedge sole for
settings from 10° to 30°.
F Remarque: pour un réglage d’angle
de 10° à 30° utiliser une semelle compensée.
I Avvertenza: con un’impostazione dell’angolo
di 10° sino 30° utilizzare una suola compensata.
Schlüssel
Key
Clé
Chiave
Winkeleinstellung ändern
Adjusting the angles
Modifier le réglage de l’angle
Modifica dell’impostazione dell’angolo
D Schlüssel waagerecht drehen.
E Turn the key until it is horizontal
to the ground.
F Tourner la clé horizontalement.
I Ruotare la chiave in posizione
orizzontale.
D Schraube anheben und an die
gewünschte Position schieben.
E Lift the screw and push it into
the desired position.
F Soulever la vis et la placer dans
la position souhaitée.
I Sollevare la vite, spingendola nella
posizione desiderata.
D Schlüssel senkrecht drehen.
Die obigen Schritte mit der
anderen Schraube wiederholen.
E To lock, turn the key until it is
vertical to the ground.
Repeat the above steps for
the other screw.
F Tourner la clé verticalement.
Répéter l’étape ci-dessus avec l’autre vis.
I Ruotare la chiave in posizione
verticale.
Ripetere la sequenza appena descritta
con l‘altra vite.

Useful Details
Cleaning and care
l Shell and straps:
Shell dishwasher 60° C (194° F),
straps washing machine 40° C (104° F).
l Velour covers: washing machine 60°C (140°F), wash with similar
colours, close the zipper and hook-and-loop fastener rst.
l Vacuum cushion: use disinfectant wipe or disinfectant spray.
lStorage: store in a dry place.
Product features
l Can be worn on the right or left foot.
l Sizes Small Medium Large
EUR 35 – 39 39 – 43 43 – 49
UK 2 – 5 4 ½ – 9 8 ½ – 15
US (M) 2 ½ – 5 ½ 5 – 9 ½ 9 – 15 ½
US (W) 4 ½ – 8 7 ½ – 12 11 ½ – 14
Indications / types of use
l Foot ulcerations
l Diabetic foot wounds
l Postoperative care after toe and foot amputations
l Diabetic neuro-osteoatropathy (DNOAP) or charcot foot
Troubleshooting / Safety notices / contraindications
Tender spots
l Remove boot completely. Put air back in vacuum cushion.
Shake cushion to redistribute beads. Re-apply boot.
l Place air back in vacuum cushion. Locate area on vacuum cushion
that is source of tenderness, and use ngers to ensure beads
are between tender spot and outer shell.
If repeated adjustment does not remedy the pain or numbness
in the toes or feet and/or skin turns bluish, call your doctor
immediately! Medical aftercare is necessary in this case!
You will nd numerous tips and tricks at www.vacpeddiabetic.com
l Check that the sole is properly attached to bottom of boot.
If not, remove and re-apply
l There are no known contraindications.
VACOped Diabetic is not designed for dynamic loads such as jum-
ping or fast walking. Furthermore, falls of any kind can compromise
the safety. Whenever appropriate, check your VACOped Diabetic for
damage immediately. VACOped Diabetic’s only intended use is the
treatment of injuries to the foot and ankle.
Technical data / parameters
Materials used
Hard shells (PP)*; covers (cotton/PU foam); cushion cover (PVC),
padding material (EPS balls; top cover (PP/PU)*; straps (PP material)*;
outer sole (EVA)*
Packaging
l Weight including product: 2,800g (6 lbs 2 oz)
l Dimensions 58x37 x18 cm (23”x14.6”x7”)
Warranty
The product warranties comply with all legal regulations.
Kleingedrucktes
Reinigung und Pflege
l Schale und Gurte:
Schale Spülmaschine 60° C, Gurte Waschmaschine 40° C.
l Velourbezüge: Waschmaschine 60°C, mit ähnlichen Farben
waschen, Reißverschluss und Klettverschluss vorher schließen.
l Vakuumkissen: Wischdesinfektion
l Lagerung: trocken lagern.
Produkteigenschaften
l Rechts und links tragbar.
l Größen Small Medium Large
EUR 35 – 39 39 – 43 43 – 49
UK 2 – 5 4 ½ – 9 8 ½ – 15
US (M) 2 ½ – 5 ½ 5 – 9 ½ 9 – 15 ½
US (W) 4 ½ – 8 7 ½ – 12 11 ½ – 14
Indikationen / Einsatzorte
l Ulcerationen am Fuß
l Diabetische Fußwunden
l Postoperative Versorgung nach Zehen- und Vorfußamputationen
l Diabetische Neuroosteoatropathie DNOAP bzw. Charcot-Fuß
Problem & Lösung / Sicherheitshinweise / Kontraindikationen
Druckstellen
l Anpassvorgang wiederholen.
l Kissenfüllung an der Druckstelle gleichmäßig verstreichen.
Sollten sich Schmerzen, Taubheit der Zehen oder blau angelaufene
Füße nicht durch wiederholtes Anpassen beseitigen, gehen Sie
sofort zum Arzt! Hier ist eine medizinische Nachsorge notwendig!
Zahlreiche Tipps und Tricks nden Sie unter www.vacopeddiabetic.com
l Überprüfen Sie den festen Sitz der Sohle – Rutschgefahr!
l Kontraindikationen sind keine bekannt.
VACOped Diabetic ist nicht für dynamische Belastungen wie beim
Springen und schnellem Gehen ausgelegt. Stürze aller Art können
zudem die Sicherheit beeinträchtigen. Überprüfen Sie Ihren VACOped
Diabetic gegebenenfalls umgehend auf Beschädigungen. VACOped
Diabetic dient der ausschließlichen Behandlung von Verletzungen des
Fußes und Sprunggelenks.
Technische Daten / Parameter
Verwendete Materialien
Hartschalen (PP)*; Bezüge (Baumwolle/PU-Schaumstoff);
Kissen-Hülle (PVC), Füllmaterial (EPS-Kugeln); Vordere Abdeckung (PP/
PU)*; Gurte (PP-Gewebe)*; Laufsohle (EVA)*
l Gewicht 2.800 g
l Abmessungen 58x37 x18 cm
Gewährleistung
Die Gewährleistungen entsprechen den gesetzlichen Vorgaben.

Dettagli utili
Pulizia e manutenzione
l Supporto rigido e cinghie:
Supporto rigido in lavastoviglie 60° C, cinghie in lavatrice 40° C.
l Rivestimenti in spugna: in lavatrice 60°C, lavare con colori simili,
chiudere la chiusura a cerniera e la chiusura a strappo.
l Cuscino sottovuoto: strorare con un disinfettante.
lConservazione: conservazione in luogo asciutto.
Caratteristiche del prodotto
l Ambidestro
l Misure Small Medium Large
EUR 35 – 39 39 – 43 43 – 49
UK 2 – 5 4 ½ – 9 8 ½ – 15
US (M) 2 ½ – 5 ½ 5 – 9 ½ 9 – 15 ½
US (W) 4 ½ – 8 7 ½ – 12 11 ½ – 14
Indicazioni / Modalità d’impiego
l Ulcerazioni del piede
l Ferite del piede diabetico
l Assistenza postoperatoria dopo l’amputazione delle dita
del piede e dell’avampiede
l Artropatia diabetica di tipo neuro-osteologico (DNOAP),
detta anche sindrome del piede di Charcot
Problemi e soluzioni / Avvertenze di sicurezza /
Controindicazioni
Punti di pressione
l Ripetere la procedura di regolazione.
l Distribuire uniformemente l‘imbottitura del cuscino nel punto
di pressione.
Se dopo ripetute modiche della regolazione permangono dolori,
insensibilità delle dita o colorazione bluastra dei piedi rivolgersi
tempestivamente a un medico. È necessario l‘intervento di
personale sanitario. Per ulteriori consigli visitare il sito
www.vacopeddiabetic.com
l Accertarsi che la suola sia ssata saldamente:
pericolo di scivolamento!
l Non sono note controindicazioni.
VACOped Diabetic non è progettato per carichi dinamici, come salti
o camminate veloci. Inoltre le cadute di qualsiasi genere possono
compromettere la sicurezza. Casomai controllate immediatamente
se il vostro VACOped Diabetic ha subito dei danni. VACOped Diabetic
serve esclusivamente all‘uso è al trattamento di lesioni del piede e
della caviglia.
Dati tecnici / Parametri
Materiali utilizzati
Supporti rigidi (PP)*; rivestimenti (cotone/schiuma PU);
involucro del cuscino (PVC), materiale di riempimento (sfere in EPS);
copertura anteriore (PP/PU)*; cinghie (tessuto in PP)*; suola (EVA)*
l Peso 2.800 g
l Dimensioni 58x 37x18 cm
Garanzia
La garanzia del prodotto è conforme ai requisiti di legge.
Notice
Nettoyage et entretien
l Coque et sangle:
Coque: Lave-vaisselle 60° C, sangle: machine à laver 40° C.
l Garniture éponge: Machine à laver 60°C, laver avec des couleurs
similaires, fermer au préalable la fermeture éclair et la xation à
crochets et boucles.
l Coussin sous-vide: chiffon désinfectant
lStockage: stocker à sec.
Caractéristiques du produit
l Utilisable pour la jambe gauche comme pour la jambe droite.
l Dimensions Small Medium Large
EUR 35 – 39 39 – 43 43 – 49
UK 2 – 5 4 ½ – 9 8 ½ – 15
US (M) 2 ½ – 5 ½ 5 – 9 ½ 9 – 15 ½
US (W) 4 ½ – 8 7 ½ – 12 11 ½ – 14
Indications / utilisation
l Ulcérations du pied
l Lésions du pied dues au diabète
l Traitement postopératoire après une amputation des orteils ou
du métatarse
l Neuro-ostéoathropathie diabétique (NOAPD), respectivement
sclérose du pied (maladie de Charcot)
Problèmes et solutions / Consignes de sécurité /
contre-indications
Empreintes
l Répéter la procédure d’adaptation.
l Uniformiser le remplissage du coussin au niveau de l’empreinte.
En cas de douleur, d’engourdissement des orteils ou de coloration
bleue du pied, qui ne seraient pas solutionnés après plusieurs
adaptations, consultez sans délai votre médecin! Dans ce cas,
un suivi médical est indispensable!
Vous trouverez de nombreux conseils et astuces sur
www.vacopeddiabetic.com
l Vérier que la semelle soit solidement xée – risque de glissade!
l Aucune contre-indication n’est connue à ce jour.
VACOped Diabetic n’est pas fait pour des charges importantes
comme pour sauter. Des chutes de tous genres peuvent en outre
entraver des dégâts et la sécurité du produit. Dans ce cas
contrôler immédiatement votre VACOped Diabetic. VACOped
Diabetic sert uniquement aux traitements des blessures du pied
et de l’articulation de la cheville.
Caractéristiques techniques / paramètres
Matériaux utilisés
Coques rigides (PP)*; garnitures (coton/mousse PU);
housse des coussins (PVC), matériau de remplissage (billes de PSE);
coque avant(PP/PU)*; sangle (tissu PP)*; semelle (EVA)*
l Poids 2,800 g
l Dimensions 58x 37x18 cm
Garantie
Les garanties sur les produits correspondent aux prescriptions en
vigueur.
