Optika Italy CL-16.1 User manual

Ver. 2.2 2022
INSTRUCTION MANUAL
ACCESSORIES Series
Model
CL-16.1
CL-18

Page 2
Table of Contents
1. Warning 3
2. Safety Information 3
3. Package content 4
3.1 CL-16.1 4
3.2 CL-18 4
4. Unpacking 5
5. Intended use 5
6. Symbols and conventions 5
7. Instrument description 6
7.1 CL-16.1 6
7.2 CL-18 6
8. Assembling 8
8.1 System assembling 8
8.1.1 Installing adapter ring 8
8.1.2 Installing the ringlight 8
8.1.3 Connecting the power supply 8
8.1.4 Installing the analyzer (CL-18 only) 9
9. Using the ringlight 10
9.1 CL-16.1 10
9.2 CL-18 10
9.2.1 Switching on 10
9.2.2 Adjusting light intensity 10
9.2.3 Adjusting polarized light 10
10. Maintenance 11
11. Troubleshooting 11
Equipment disposal 12

Page 3
1. Warning
This microscope is a scientic precision instrument designed to last for many years with a minimum of maintenance. It
is built to high optical and mechanical standards and to withstand daily use. We remind you that this manual contains
important information on safety and maintenance, and that it must therefore be made accessible to the instrument users.
We decline any responsibility deriving from incorrect instrument use uses that does not comply with this manual.
2. Safety Information
Avoiding Electrical Shock
Before plugging in the power supply, make sure that the supplying voltage of your region matches with the operation voltage
of the equipment and that the lamp switch is in o󰀨 position. Users should observe all safety regulations of the region. The
equipment has acquired the CE safety label. However, users have full responsibility to use this equipment safely. Please
follow the guidelines below, and read this manual in its entirety to ensure safe operation of the unit.

Page 4
① Ringlightilluminator
② Controlbox
③ Adapterring
④ Powercord
③
①
②④
① Ringlightilluminator
② Analyzer
③ Adapterring
④ Powersupply
①
②③
④
3.2 CL-18
3. Package content
3.1 CL-16.1

Page 5
4. Unpacking
The microscope is housed in a moulded Styrofoam container. Remove the tape from the edge of the container and lift the
top half of the container. Take some care to avoid that the optical items (objectives and eyepieces) fall out and get dam-
aged. Using both hands (one around the arm and one around the base), lift the microscope from the container and put it
on a stable desk.
Do not touch with bare hands optical surfaces such as lenses, lters or glasses. Traces of grease or other
residuals may deteriorate the nal image quality and corrode the optics surface in a short time.
5. Intended use
Standard models
For research and teaching use only. Not intended for any animal or human therapeutic or diagnostic use.
IVD Models
Also for diagnostic use, aimed at obtaining information on the physiological or pathological situation of the subject.
6. Symbols and conventions
The following chart is an illustrated glossary of the symbols that are used in this manual.
CAUTION
This symbol indicates a potential risk and alerts you to proceed with caution.
ELECTRICAL SHOCK
This symbol indicates a risk of electrical shock.

Page 6

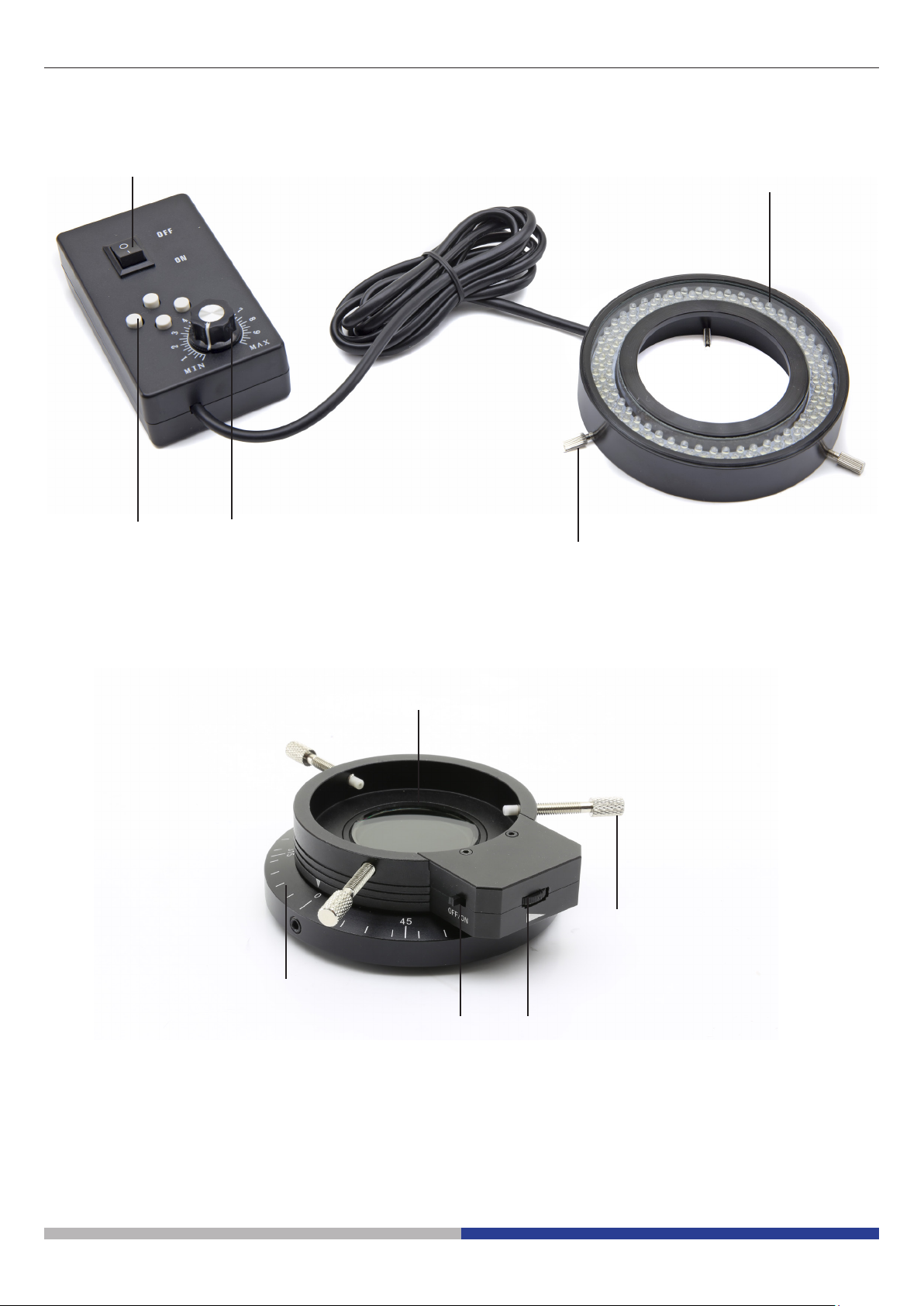

7. Instrument description
FIXING KNOBS
LIGHT INTENSITY
KNOB
ILLUMINATION
SECTOR
BUTTONS
LED
ILLUMINATOR
ON/OFF SWITCH
7.1 CL-16.1
7.2 CL-18
LIGHT INTENSITY
KNOB
FIXING KNOBS
ON/OFF SWITCH
ANALYZER
POLARIZER

Page 7
FFig. 1ig. 1
FFig. 2ig. 2
FFig. 4ig. 4
FFig. 3ig. 3
①
②
②②

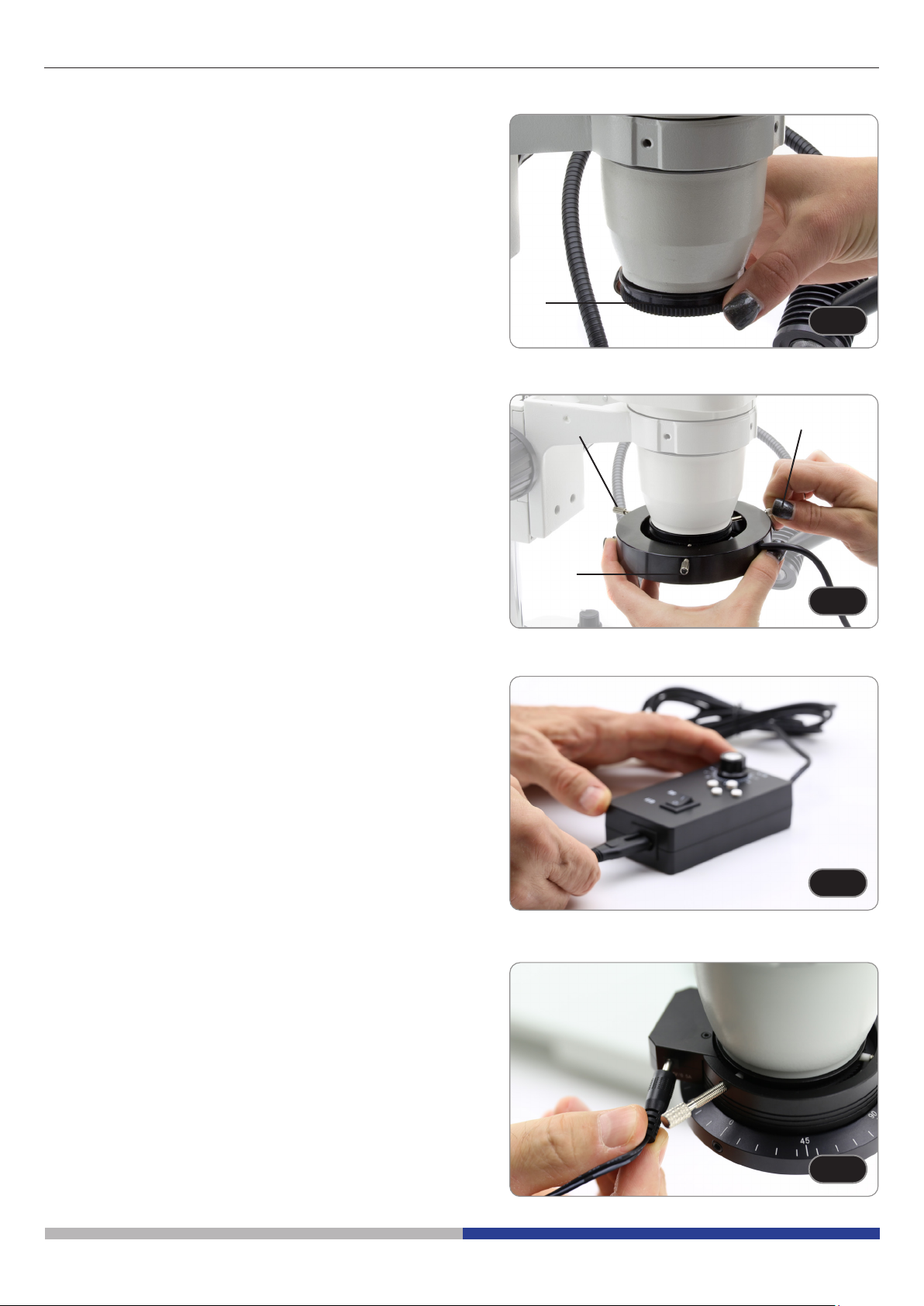

8. Assembling
8.1 System assembling
8.1.1 Installing adapter ring
1. Screw the adapter ring at the end of the microscope body.
(Fig. 1)
• The adapter ring has a groove ① for the connection of
the ringlight illuminator.
• In case of installation on SZP series the adapter ring
is not needed. The SZP objective has a groove for the
adaptation of the ringlight illuminator.
8.1.2 Installing the ringlight
1. Open the xing knobs ② on the ringlight and t the illuminator
on the adapter ring.
2. Screw the xing knobs until the tips of the knobs enter into
the groove of the adapter ring. (Fig. 2)
• Only for CL-18: before installing the ringlight it is
mandatory to install the analyzer (see chapter 8.1.4).
8.1.3 Connecting the power supply
CL-16.1
1. Plug the power cord on the back of the control box. (Fig. 3).
CL-18
1. Plug the power supply on the side of the ringlight illuminator.
(Fig. 4).

Page 8

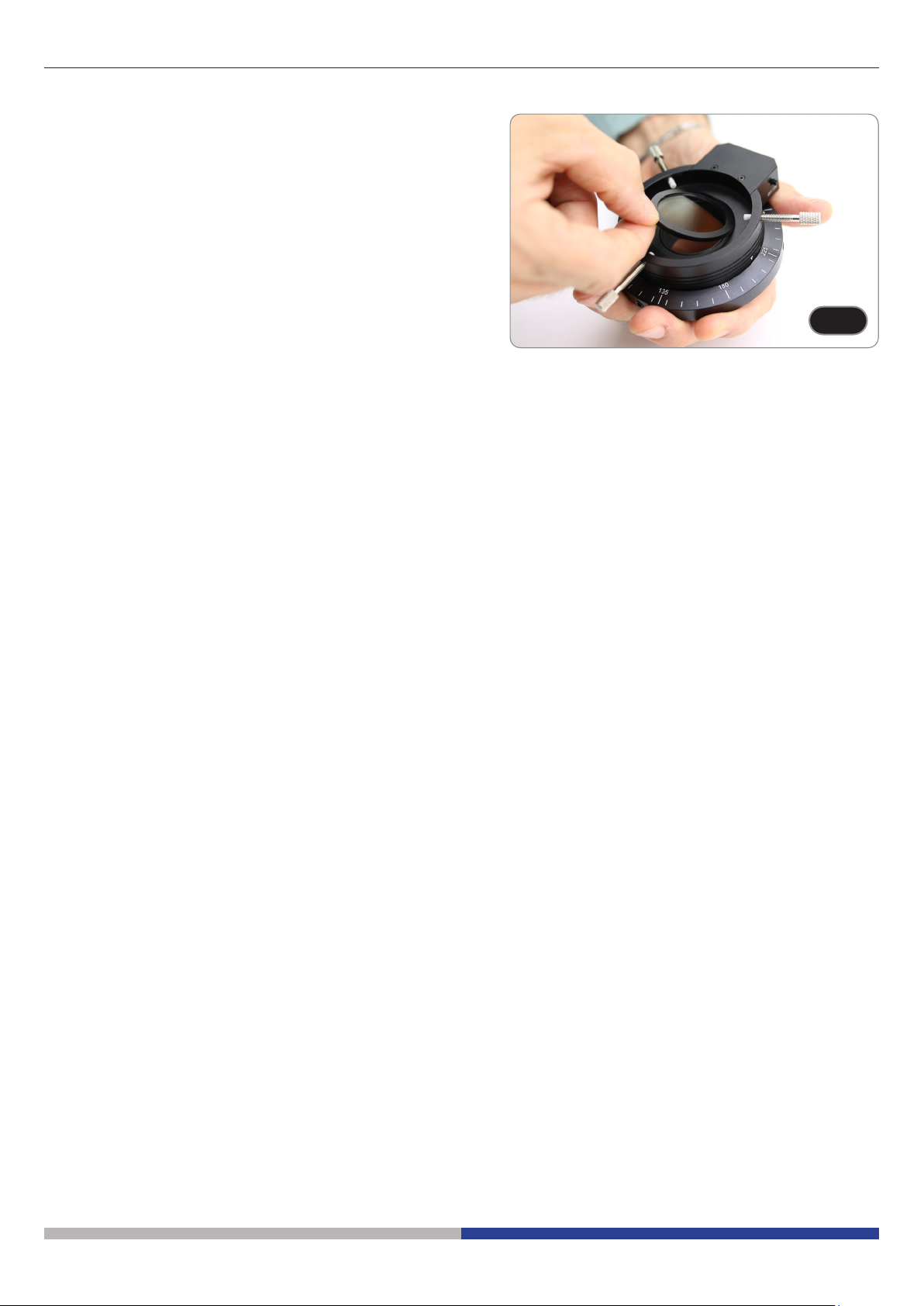

8.1.4 Installing the analyzer (CL-18 only)
1. Put the analyzer into the hole of the ringlight. (Fig. 5)
2. Install the assembly on the adapter ring as already explained
in 8.1.2.
FFig. 5ig. 5

Page 9

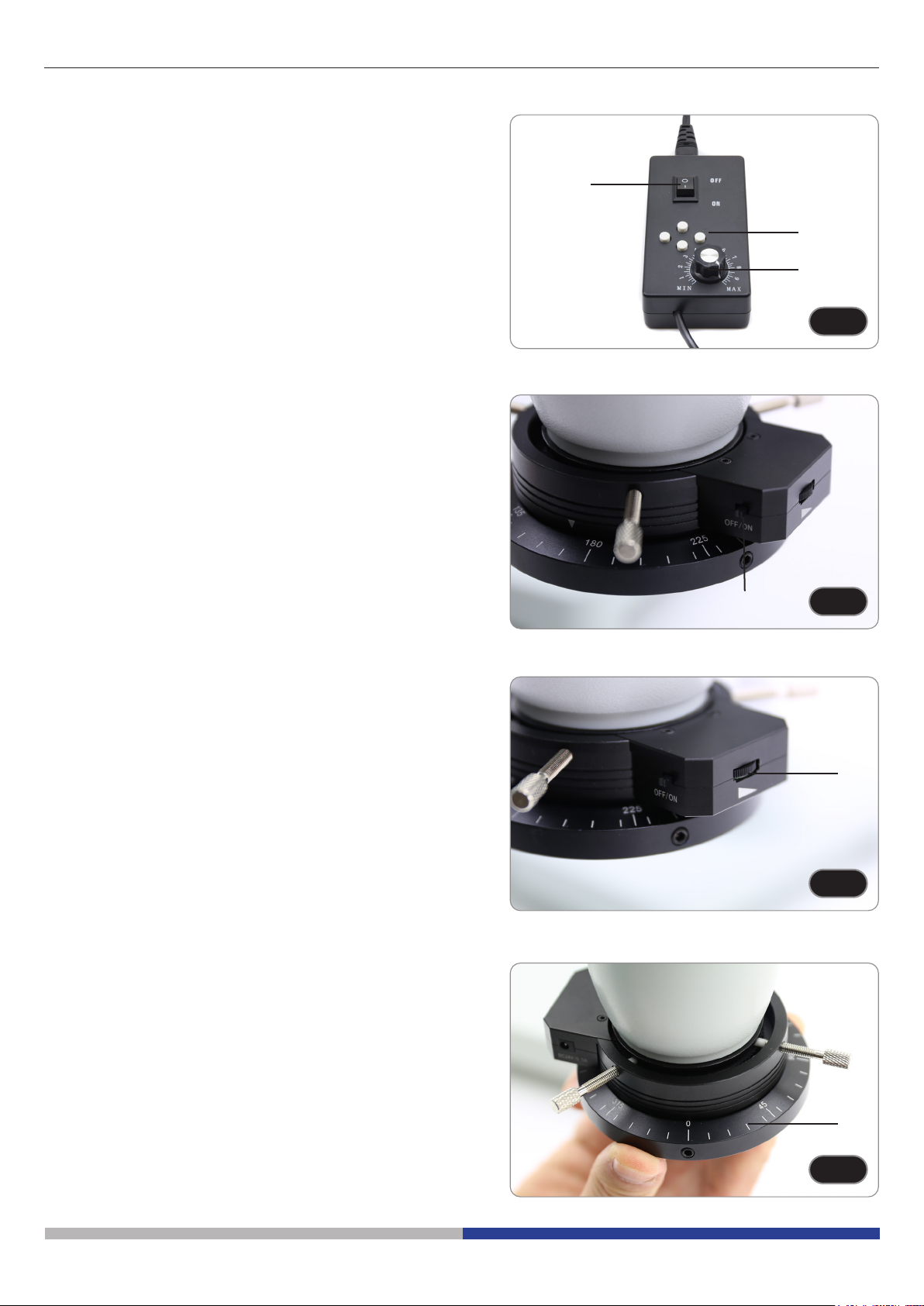

9. Using the ringlight
9.1 CL-16.1
1. Use ON/OFF switch ① to turn the ringlight on. (Fig. 6)
• When the main switch is switched o󰀨, all the LEDs turn
o󰀨. Switching on the main switch will not turn on the
LED sectors. This is not a defect.
2. Press one or all of the sector buttons ② to switch on the
relevant LED sector.
• The user can separately turn on or o󰀨 each of the 4 sectors
on the ringlight.
3. Use the light intensity control knob ③ to adjust the light in-
tensity.
FFig. 6ig. 6
FFig. 7ig. 7
FFig. 9ig. 9
FFig. 8ig. 8
①
②
③
④
⑤
⑥
9.2 CL-18
9.2.1 Switching on
1. Use ON/OFF switch ④ to turn the ringlight on. (Fig. 7)
9.2.2 Adjusting light intensity
1. Use the light intensity control knob ⑤ to adjust the light in-
tensity. (Fig. 8)
9.2.3 Adjusting polarized light
1. While observing into the eyepieces, rotate the polarizer ⑥ to
adjust the illumination. (Fig. 9)
• The printed scale on the polarizer can be used for reference.
It is not used for precise measurement in polarized light.

Page 10
10. Maintenance
11. Troubleshooting
Review the information in the table below to troubleshoot operating problems.
PROBLEM CAUSE SOLUTION
I. Optical System
LED does not light. Power cord is unplugged. Plug power cord into the power outlet.
Main switch is in “OFF” position Put the main switch to “ON”
Only for CL-16.1: LED sector buttons
are in “OFF” position Press the sector buttons to switch the LEDs on.
Light too dim on the sample Only one sector is lit up. Press the sector buttons to switch the
LEDs on.
Intensity set too low. Adjust the intensity knob.
Only for CL-18: polarizer is rotated into
a total extinction position causing a
dark image
Adjust the polarizer position
Device environment
This device is recommended to be used in a clean, dry and shock free environment with a temperature of 5°-40°C and a
maximum relative humidity of 85 % (non condensing). Use a dehumidier if needed.
To think about when and after using the device
• The device should always be kept vertically when moving it and be careful so that no moving parts
fall out.
• Never mishandle or impose unnecessary force on the device.
• Never attempt to service the device yourself.
• After use, turn o󰀨 the light immediately, cover the whole microscope with the provided dust-cover,
and keep it in a dry and clean place.
Electrical safety precautions
• Before plugging in the power supply, make sure that the supplying voltage of your region matches
with the operation voltage of the equipment and that the lamp switch is in “OFF” position.
• Users should observe all safety regulations of the region.
• The equipment has acquired the CE safety label. However, users do have full responsibility to use
this equipment safely.
Cleaning the optics
• If the optical parts need to be cleaned try rst to: use compressed air.
• If that is not su󰀩cient: use a soft lint-free piece of cloth with water and a mild detergent.
• And as a nal option: use the piece of cloth moistened with a 3:7 mixture of ethanol and ether.
• Note: ethanol and ether are highly ammable liquids. Do not use them near a heat source, near sparks or near
electric equipment. Use these chemicals in a well ventilated room.
• Remember to never wipe the surface of any optical items with your hands. Fingerprints can damage the optics.
For the best results, use the OPTIKA cleaning kit (see catalogue).
If you need to send the device to Optika for maintenance, please use the original packaging.

Page 11
Art.13 Dlsg 25 July 2005 N°151. “According to directives 2002/95/EC, 2002/96/EC and 2003/108/EC relating to the reduc-
tion in the use of hazardous substances in electrical and electronic equipment and waste disposal.”
The basket symbol on equipment or on its box indicates that the product at the end of its useful life should be collected sep-
arately from other waste. The separate collection of this equipment at the end of its lifetime is organized and managed by
the producer. The user will have to contact the manufacturer and follow the rules that he adopted for end-of-life equipment
collection. The collection of the equipment for recycling, treatment and environmentally compatible disposal, helps to pre-
vent possible adverse e󰀨ects on the environment and health and promotes reuse and/or recycling of materials of the equip-
ment. Improper disposal of the product involves the application of administrative penalties as provided by the laws in force.
Equipment disposal

OPTIKA S.r.l.
Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: [phone]
[email protected] - www.optikamicroscopes.com
OPTIKA Spain
[email protected]
OPTIKA USA
[email protected]
OPTIKA China
[email protected]
OPTIKA India
[email protected]
OPTIKA Central America
[email protected]
®
®
®
®
®
®

Ver. 2.2 2022
MANUALE DI ISTRUZIONI
Serie ACCESSORI
Modelli
CL-16.1
CL-18

Pagina 14
Sommario
1. Avvertenza 15
2. Informazioni sulla sicurezza 15
3. Contenuto della confezione 16
3.1 CL-16.1 16
3.2 CL-18 16
4. Disimballaggio 17
5. Utilizzo previsto 17
6. Simboli 17
7. Descrizione dello strumento 18
7.1 CL-16.1 18
7.2 CL-18 18
8. Assemblaggio 19
8.1 Montaggio del sistema 19
8.1.1 Montaggio dell’anello adattatore 19
8.1.2 Montaggio dell’illuminatore 19
8.13.3 Collegare l’alimentatore 19
8.1.4 Montare l’analizzatore (solo CL-18) 20
9. Uso dell’illuminatore 21
9.1 CL-16.1 21
9.2 CL-18 21
9.2.1 Accensione 21
9.2.2 Regolare l’intensità luminosa 21
9.2.3 Regolare la luce polarizzata 21
10. Manutenzione 22
11. Guida alla risoluzione dei problemi 22
Smaltimento 23

Pagina 15
1. Avvertenza
Questo microscopio è uno strumento scientico di alta precisione, progettato per durare a lungo con una minima
manutenzione; la realizzazione è secondo i migliori standard ottici e meccanici, per poter essere utilizzato quotidianamente.
Vi ricordiamo che questo manuale contiene informazioni importanti per la sicurezza e per la manutenzione dello strumento,
e deve quindi essere messo a disposizione di coloro che lo utilizzeranno.
Decliniamo ogni responsabilità derivante da un utilizzo dello strumento non indicato nel presente manuale.
2. Informazioni sulla sicurezza
Per evitare shock elettrici
Prima di collegare il cavo di alimentazione alla presa elettrica, assicurarsi che il voltaggio della rete locale coincida con il
voltaggio dello strumento e che l’interruttore dell’illuminazione sia nella posizione “OFF”.
Gli utenti dovranno seguire tutte le norme di sicurezza locali. Lo strumento è certicato CE. In ogni caso, gli utilizzatori sono
gli unici responsabili per un utilizzo sicuro dello strumento. Per l’utilizzo in sicurezza dello strumento è importante attenersi
alle seguenti istruzioni e leggere il manuale in tutte le sue parti.

Pagina 16
3. Contenuto della confezione
3.1 CL-16.1
① Illuminatoreanulare
② Centralinadicontrollo
③ Anelloadattatore
④ Cavoelettrico
③
①
②④
① Illuminatoreanulare
② Analizzatore
③ Anelloadattatore
④ Alimentatore
①
②③
④
3.2 CL-18

Pagina 17
4. Disimballaggio
Il microscopio è riposto in un imballo di polistirolo espanso. Rimuovere il nastro adesivo dal collo ed aprire la parte superiore
dell’imballo. Fare attenzione a non far cadere le parti ottiche (obiettivi e oculari) nell’estrarre il microscopio dalla scatola per
evitare che vengano danneggiati. Utilizzare entrambe le mani (una intorno allo stativo e una alla base), slare il microscopio
dal contenitore e appoggiarlo su un piano stabile.
Evitare di toccare le superci ottiche come lenti, ltri o vetri. Tracce di grasso o altri residui possono ridurre la
qualità visiva dell’immagine nale e corrodere la supercie delle ottiche in breve tempo.
5. Utilizzo previsto
Modelli standard
Solo per applicazioni di ricerca ed usi didattici. Non indicato per utilizzo diagnostico e terapeutico umano e veterinario.
Modelli IVD
Anche per uso diagnostico, nalizzato ad ottenere informazioni sulla situazione siologica o patologica del soggetto.
6. Simboli
La seguente tabella riporta i simboli utilizzati in questo manuale.
PERICOLO
Questo simbolo indica un rischio potenziale ed avverte di procedere con cautela.
SHOCK ELETTRICO
Questo simbolo indica un rischio di shock elettrico.

Pagina 18
7. Descrizione dello strumento
VITI DI FISSAGGIO
MANOPOLA
REGOLAZIONE
INTENSITÀ
TASTI
ACCENSIONE
SETTORI
ILLUMINATORE
LED
INTERRUTTORE
7.1 CL-16.1
7.2 CL-18
MANOPOLA
REGOLAZIONE
INTENSITÀ
INTERRUTTORE
ANALIZZATORE
POLARIZZATORE
VITI DI FISSAGGIO

Pagina 19
FFig. 1ig. 1
FFig. 2ig. 2
FFig. 4ig. 4
FFig. 3ig. 3
①
②
②②
8. Assemblaggio
8.1 Montaggio del sistema
8.1.1 Montaggio dell’anello adattatore
1. Avvitare l’anello di ssaggio alla parte inferiore del corpo del
microscopio. (Fig. 1)
• L’anello di ssaggio ha un intaglio ① per il montaggio
dell’illuminatore anulare.
• Nel caso di installazione sulla serie SZP l’anello
adattatore non è necessario. L’obiettivo SZP ha una
scanalatura per l’adattamento dell’illuminatore anulare.
8.1.2 Montaggio dell’illuminatore
1. Aprire le viti di ssaggio ② sull’illuminatore e montare
l’illuminatore sull’anello di ssaggio.
2. Avvitare le viti di ssaggio no a che le punte delle viti entrano
nell’intaglio dell’anello adattatore. (Fig. 2)
• Solo per CL-18: prima di montare l’illuminatore è
necessario installare l’analizzatore (vedere il paragrafo
8.1.4).
8.13.3 Collegare l’alimentatore
CL-16.1
1. Connettere il cavo elettrico alla parte posteriore della
centralina di controllo. (Fig. 3).
CL-18
1. Connettere l’alimentatore nella parte laterale dell’illuminatore.
(Fig. 4).

Pagina 20
8.1.4 Montare l’analizzatore (solo CL-18)
1. Inserire l’analizzatore nel foro dell’illuminatore. (Fig. 5)
2. Installare il tutto sull’anello adattatore come già spiegato nel
paragrafo 8.1.2.
FFig. 5ig. 5
