OVE EMILY SWIFT 36 User manual

PAGE 1
An installation video guide can be found on our Youtube channel:
Un guide d’installation video est disponible sur notre chaîne Youtube:
Una guía de instalación de vídeo está disponible en nuestro canal de Youtube:
https://tinyurl.com/3hfxyra2
EMILY SWIFT 36
INSTALLATION MANUAL | MANUEL D’INSTALLATION | MANUAL DE INSTALACIÓN
Chrome / Chrome / Cromo: ITEM / ARTICLE / ARTÍCULO #3781106, 69375196
Matt Black / Noir Mat / Negro Mate: ITEM / ARTICLE / ARTÍCULO #3781103, 69375193
www.ovedecors.com | [email protected]
Questions, problems, need help?
Call our customer service department at
1-866-839-2888, 8 a.m. - 5 p.m., EST, Monday - Friday
Questions, problèmes ou besoin d’aide?
Contactez notre service à la clientèle au
1-866-839-2888, du lundi au vendredi de 8 h à 17 h HNE.
Preguntas, problemas o necesita ayuda?
Llame a nuestro departamento de servicio al cliente al
1-866-839-2888, 8 am. – 5 pm., HDE, Lunes a Viernes.

PAGE 2
DO NOT START WITH THIS INSTALLATION MANUAL
1) FIRST, INSTALL YOUR SHOWER BASE (AN INSTALLATION MANUAL CAN BE FOUND IN THE
SHOWER BASE PACKAGE).
2) SECOND, INSTALL YOUR SHOWER WALL PANELS, IF APPLICABLE (AN INSTALLATION MANUAL
CAN BE FOUND IN THE WALL PANELS PACKAGE).
3) THIRD, INSTALL YOUR SHOWER ENCLOSURE (USING THIS MANUAL).
NE PAS COMMENCER PAR CE MANUEL D’INSTALLATION
1) PREMIÈREMENT, COMMENCEZ PAR INSTALLER VOTRE BASE DE DOUCHE (UN MANUEL
D’INSTALLATION EST CONTENU DANS L’EMBALLAGE DE LA BASE DE DOUCHE).
2) INSTALLEZ PAR LA SUITE VOS PANNEAUX MURAUX DE DOUCHE, SI APPLICABLE
(UN MANUEL D’INSTALLATION EST CONTENU DANS L’EMBALLAGE DES PANNEAUX MURAUX).
3) TROISIÈMEMENT, INSTALLEZ VOTRE CABINE DE DOUCHE (EN SUIVANT LES INSTRUCTIONS
CONTENUES DANS CE MANUEL).
NO COMIENZAN CON ESTE MANUAL DE INSTALACIÓN
1) PRIMERO, INSTALE SU PLATO DE DUCHA (UN MANUAL DE INSTALACIÓN ESTÁ CONTENIDA EN
EL PAQUETE DE PLATO DE DUCHA).
2) SEGUNDO, INSTALE SU PANELES DE PARED, SI CORRESPONDE (SIGUIENDO LAS
INSTRUCCIONES DE ESTE MANUAL).
3) TERCERO, INSTALE SU PUERTA DE DUCHA (SIGUIENDO LAS INSTRUCCIONES DE ESTE
MANUAL).
An installation video guide can be found on our Youtube channel:
Un guide d’installation video est disponible sur notre chaîne Youtube:
Una guía de instalación de vídeo está disponible en nuestro canal de Youtube:
https://tinyurl.com/3hfxyra2

PAGE 3
TABLE OF CONTENT
TABLE DES MATIÈRES
TABLA DE CONTENIDOS
TABLE OF CONTENT ........................................3
SHOWER DIMENSIONS.....................................4
INSTALLATION STRUCTURE OVERVIEW .......5
PACKAGE CONTENT ........................................6
PART LIST ..........................................................8
SUPPLIED HARDWARE LIST............................9
TOOLS REQUIRED (not supplied) ...................9
PREPARATION.................................................10
SAFETY INFORMATION .................................. 11
SAFETY NOTICE..............................................12
PREPARATION.................................................12

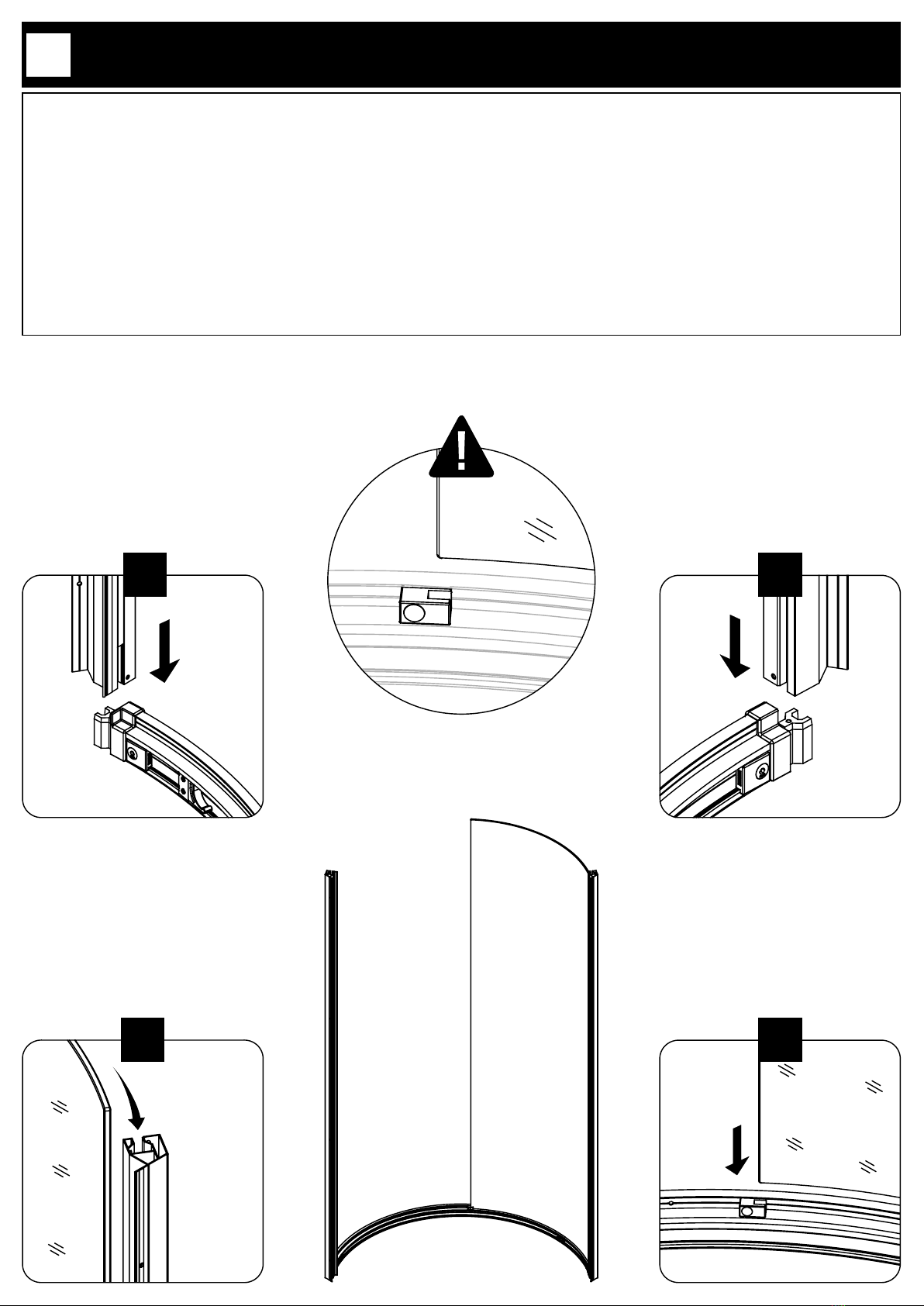

SHOWER FRAME INSTALLATION..................13
HOW TO DISASSEMBLE THE SUPPORT BARS
...........................................................................15

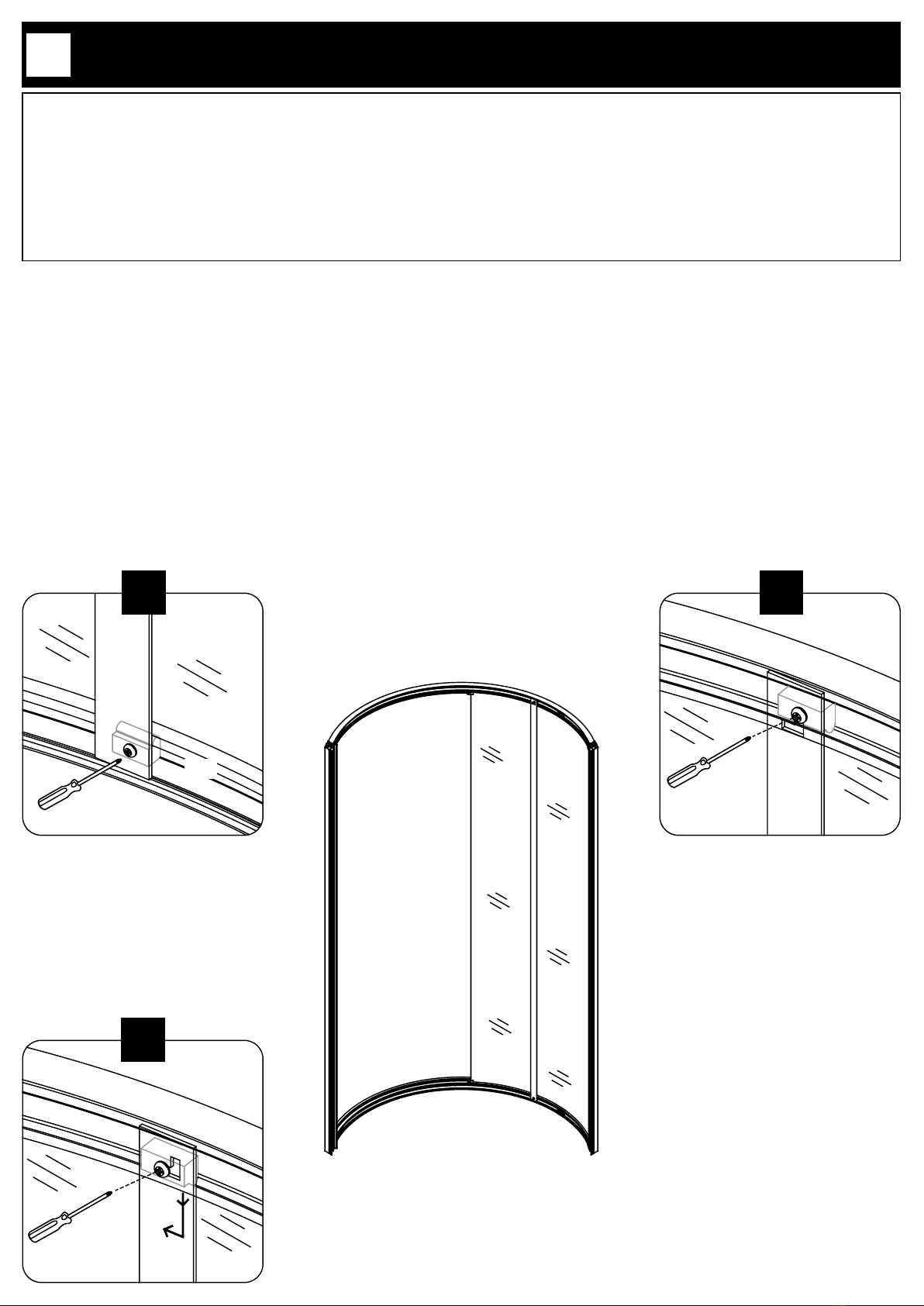

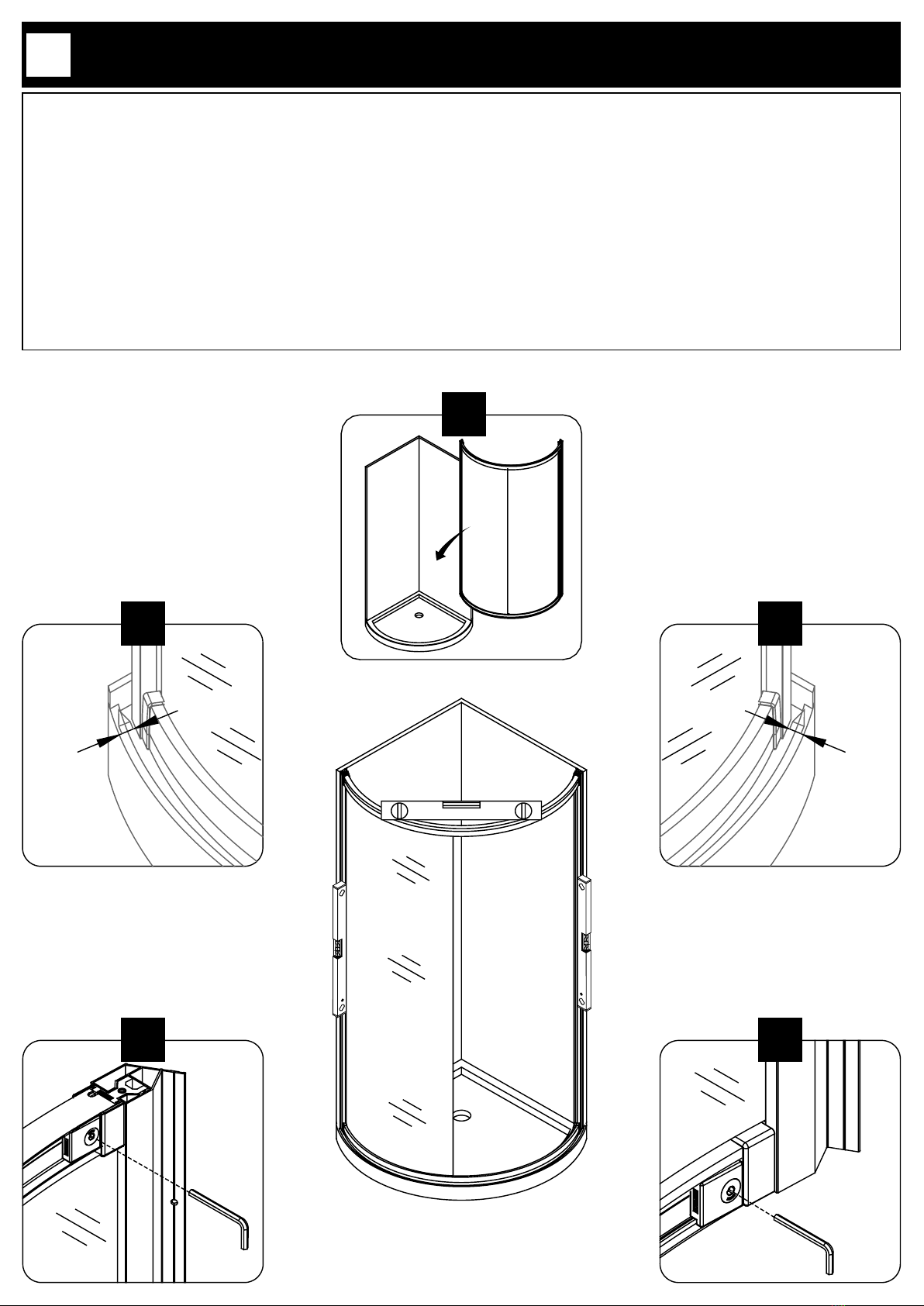

SHOWER FRAME INSTALLATION..................16
SHOWER DOOR INSTALLATION....................22
SHOWER DOOR STOPPERS INSTALLATION
...........................................................................25
SEALING ..........................................................27
MAINTENANCE AND CARE ............................28
LIMITED PRODUCT WARRANTY....................29
TABLE DES MATIÈRES .....................................3
DIMENSIONS DE LA DOUCHE .........................4
VUE D’ENSEMBLE DE LA STRUCTURE
D’INSTALLATION ..............................................5
CONTENU DE L’EMBALLAGE .........................6
LISTE DES PIÈCES............................................8
QUINCAILLERIE FOURNIE ..............................9
OUTILS REQUIS (non fournis)..........................9
PRÉPARATION ................................................10
INFORMATION SUR LA SÉCURITÉ................ 11
AVIS DE SÉCURITÉ ........................................12
PRÉPARATION ................................................12
INSTALLATION DU CADRE DE DOUCHE .....13
COMMENT DÉMONTER LES BARRES
D’APPUI ...........................................................15
INSTALLATION DU CADRE DE DOUCHE ......16
INSTALLATION DE LA PORTE DE DOUCHE
..........................................................................22
INSTALLATION D’ARRÊTS DE PORTE DE
DOUCHE ..........................................................25
SCELLAGE.......................................................27
ENTRETIEN ET MAINTENANCE.....................28
GARANTIE LIMITÉE DU PRODUIT .................29
TABLA DE CONTENIDOS..................................3
DIMENSIONES DE LA DUCHA..........................4
VISIÓN GENERAL DE LA ESTRUCTURA DE
INSTALACIÓN ...................................................5
CONTENIDO DEL PAQUETE.............................6
LISTA DE PIEZAS...............................................8
CONTENIDO DE HARDWARE...........................9
HERRAMIENTAS NECESARIAS (no incluido) ..
.............................................................................9
PREPARACIÓN ................................................10
INFORMACIÓN DE SEGURIDAD .................... 11
AVISOS DE SEGURIDAD.................................12
PREPARACIÓN ................................................12
INSTALACIÓN DEL MARCO DE LA DUCHA..13
CÓMO DESMONTAR LAS BARRAS DE
SOPORTE.........................................................15
INSTALACIÓN DEL MARCO DE LA DUCHA..16
INSTALACIÓN DE LA PUERTA DE LA DUCHA
...........................................................................22
INSTALACIÓN DE LOS TOPES DE LA PUERTA
DE LA DUCHA .................................................25
SELLADO .........................................................27
MANTENIMIENTO Y CUIDADO .......................28
GARANTÍA LIMITADA DEL PRODUCTO ........29

PAGE 4
Measurements
Mesures
Medidas
A
Shower height
Hauteur de la douche
Altura de la ducha
B
Shower width
Largeur de la douche
Ancho de la ducha
C
Fixed panel width
Largeur du panneau xe
Ancho de panel jo
D
Door panel width
Largeur de la porte
Anchura del panel de la puerta
E
Door opening
Ouverture de la porte
Abertura de la puerta
F
Distance between handle holes
Distance entre les trous de poignée
Distancia entre los oricios de la manija
SHOWER DIMENSIONS
DIMENSIONS DE LA DOUCHE
DIMENSIONES DE LA DUCHA
C
28 1/8 R 21 1/8”[715 R536]
A
72 13/16”[1850]
D
29 7/16 R 19 15/16”[747 R507]
E
22 13/16”[580]
F
11 13/16”[300]
Measures: centimeter (inch)
Mesures : centimètre (pouce)
Medidas: centímetros (pulgadas)
B
34 1/8”[867]

PAGE 5

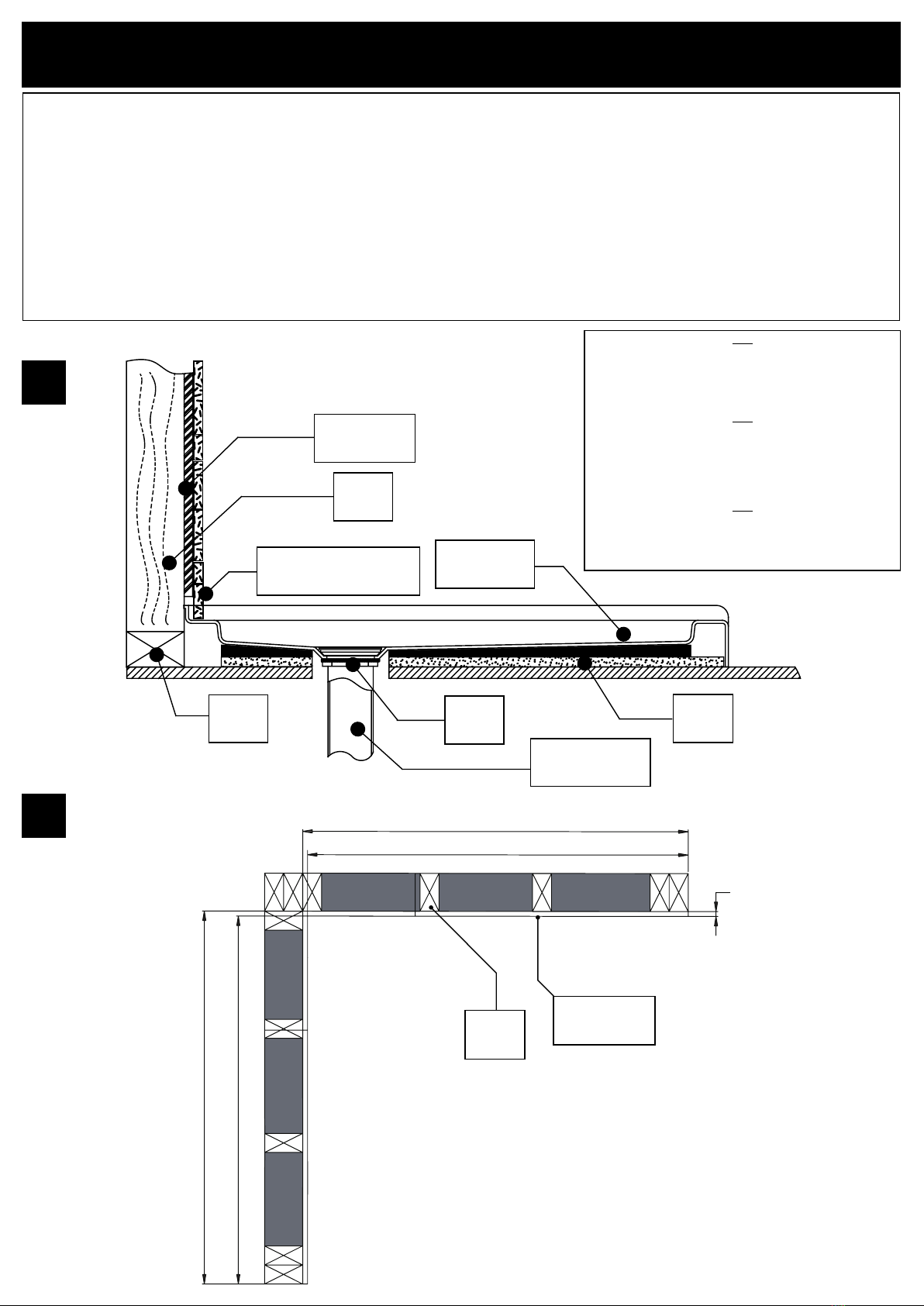

INSTALLATION STRUCTURE OVERVIEW
VUE D’ENSEMBLE DE LA STRUCTURE D’INSTALLATION
VISIÓN GENERAL DE LA ESTRUCTURA DE INSTALACIÓN
1. Before you start the installation of your product consult the illustration 1 below showing a side-view of the completed installation.
2. Illustration 2 shows the recommended wall structure and measurements for the product installation.
NOTE: Customer must follow and comply with the local and national building and plumbing codes. All illustrations in this manual are for reference
only and do not take precedent on any code or regulation. This product should be installed by a professional.
1. Avant de commencer l’installation de votre produit, consultez l’illustration 1 ci-dessous montrant une vue latérale de l’installation terminée.
2. L’illustration 2 montre la structure de paroi recommandée et les mesures pour l’installation du produit.
REMARQUE: Le client doit suivre et se conformer scrupuleusement aux codes locaux et nationaux de construction et de plomberie. Toutes les
illustrations de ce manuel ne sont faites que pour référence et ne prennent aucun précédent sur aucun code ou règlement. Ce produit doit être
installé par un professionnel.
1. Antes de iniciar la instalación del producto, ver Figura 1 muestra una vista lateral de la instalación se haya completado.
2. La gura 2 muestra la estructura de la pared recomendado y medidas para la instalación del producto.
NOTA: El cliente debe seguir y cumplir con los códigos de construcción locales y nacionales y fontanería. Todas las ilustraciones de este manual
son indicativos y se comprometen ningún precedente para cualquier código o reglamento. Este producto debe ser instalado por un profesional.
Drywall
Placoplâtre
Paneles de yeso
Stud
Montant
Soportes
Shower base
Base de douche
Plato de ducha
Cement
Ciment
Cemento
Drain
Drain
Desagüe Waste pipe
Tuyau d’évacuation
Tubería de desagüe
Stud
Montant
Soportes
Finished Wall (tiles or other)
Mur ni
Pared terminada
FAQ
Q: What thickness of cement must I apply?
A: Between 1” and 1 1/2”.
Q: Is the base installed on the studs or on the drywall?
A: On the studs.
FAQ
Q: Quelle épaisseur de ciment dois-je appliquer ?
R: Entre 1” et 1 1/2”.
Q: La base est-elle installée sur les montants ou sur les murs de
placoplâtre?
R: Sur les montants muraux.
FAQ
P: ¿Qué espesor de cemento debo aplicar?
R: Entre 1 “y 1 1/2”.
P: ¿Está instalada la base en los soportes o en el panel de yeso?
R: En los soportes.
1
2
1/2” [13]
Drywall
Placoplâtre
Paneles de yeso
Stud
Montant
Soportes
31 9/16” [802]
31 1/16” [789]
31 1/16” [789]
31 9/16” [802]

PAGE 6

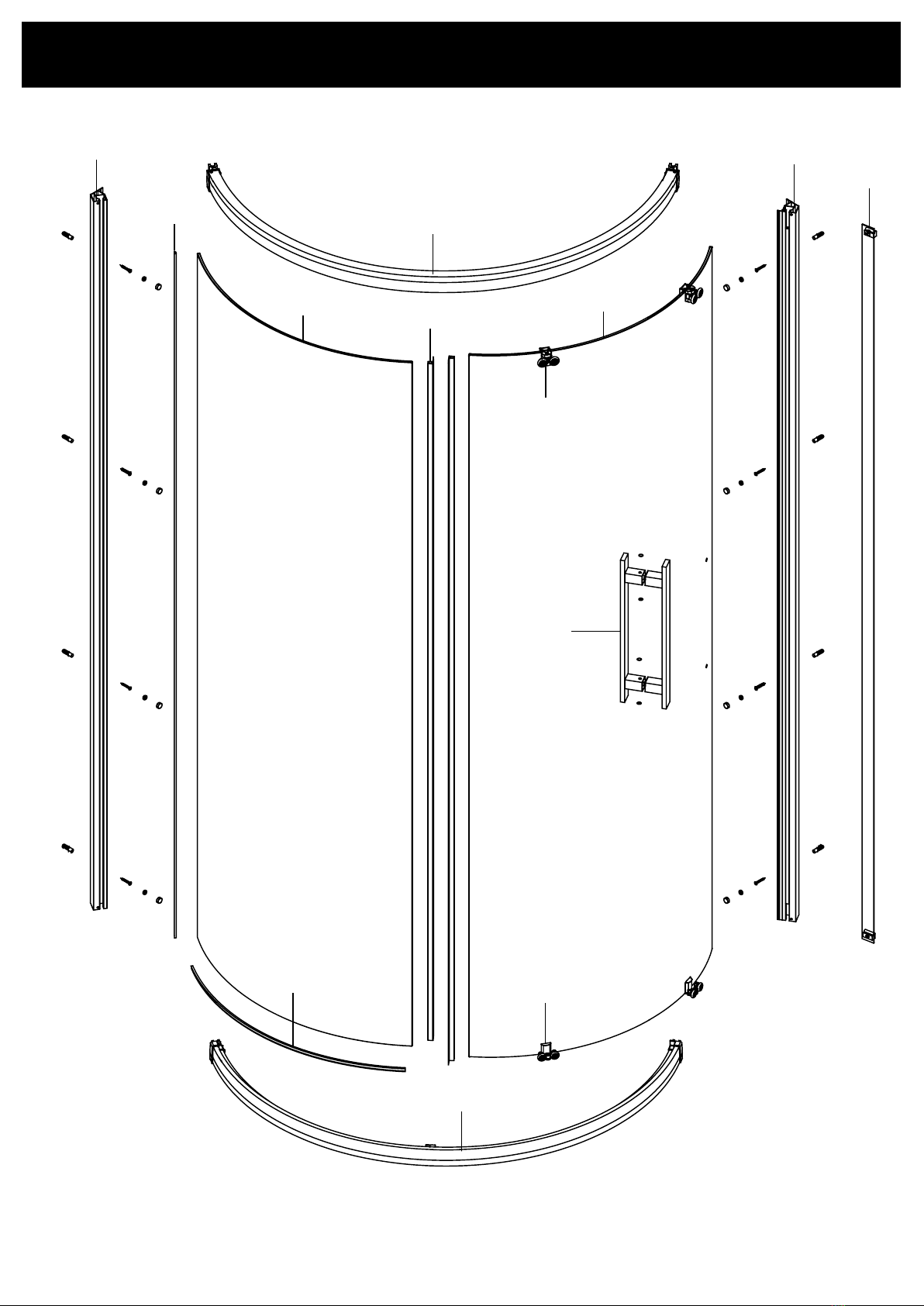

PACKAGE CONTENT
CONTENU DE L’EMBALLAGE
CONTENIDO DEL PAQUETE
F1
E1
H
J
A
G
I
E2
BC
DK
F2

PAGE 7
PACKAGE CONTENT
CONTENU DE L’EMBALLAGE
CONTENIDO DEL PAQUETE
B
x1
D
x1
F1 & F2
1+1
G
x2
K
x1
C
x1
H
x2
I
x2
J
x1
A
x1
E1 & E2
1+1

PAGE 8
PART LIST
LISTE DES PIÈCES
LISTA DE PIEZAS
PART #
# DE PIÈCE
PARTE #
DESCRIPTION
DESCRIPTION
DESCRIPCIÓN
QUANTITY
QUANTITÉ
CANTIDAD
CODE
CODE
CÓDIO
A
Wall track (xed panel)
Glissière (panneau xe)
Riel de la pared (panel jo)
1Chrome / Chrome / Cromo: 99STR3681-WM
Matt Black / Noir Mat / Negro Mate: 99STR3701-WM
B
Fixed panel
Panneau xe
Panel jo
1 99SG3676-WM
C
Door panel
Porte de douche
Puerta de la ducha
1 99SGD3638-WM
D
Wall track (door panel)
Glissière (porte de douche)
Riel de la pared (puerta de la ducha)
1Chrome / Chrome / Cromo: 99STR3682-WM
Matt Black / Noir Mat / Negro Mate: 99STR3703-WM
E1
Fixed panel gasket (long)
Joint de panneau xe (long)
Junta de panel jo (larga)
1Chrome / Chrome / Cromo: 99SRU3655-WM
Matt Black / Noir Mat / Negro Mate: 99SRU3789-WM
E2
Fixed panel gasket (short)
Joint de panneau xe (court)
Junta de panel jo (corta)
1Chrome / Chrome / Cromo: 99SRU3656-WM
Matt Black / Noir Mat / Negro Mate: 99SRU3790-WM
F1
Top support bar
(For reverse installation, this becomes the bottom bar)
Barre d’appui supérieure
(Pour installation renversée, deviens barre inférieure)
Barra de soporte superior
(Para la instalación inversa, convertirse en barra inferior)
1
Chrome / Chrome / Cromo: 99SGS3644-WM
Matt Black / Noir Mat / Negro Mate: 99SGS3652-WM
F2
Bottom support bar
(For reverse installation, this becomes the top bar)
Barre d’appui inférieure
(Pour installation renversée, deviens barre supérieure)
Barra de soporte inferior
(Para la instalación inversa, convertirse en barra superior)
1
Chrome / Chrome / Cromo: 99SGS3645-WM
Matt Black / Noir Mat / Negro Mate: 99SGS3654-WM
G
Glass panel vertical seal strip
Bande d’étanchéité verticale pour panneau de verre
Tira de sello vertical con panel de vidrio
2Chrome / Chrome / Cromo: 99SRU3657-WM
Matt Black / Noir Mat / Negro Mate: 99SRU3791-WM
H
Door roller (top) (PRE-INSTALLED)
Roue de la porte (supérieur) (PRÉ-INSTALLÉ)
Rodillo de la puerta (superior) (PRE-INSTALADO)
2Chrome / Chrome / Cromo: 99SWE3622-WM
Matt Black / Noir Mat / Negro Mate: 99SWE3632-WM
I
Door roller (bottom) (PRE-INSTALLED)
Roue de la porte (inférieur) (PRÉ-INSTALLÉ)
Rodillo de la puerta (inferior) (PRE-INSTALADO)
2Chrome / Chrome / Cromo: 99SWE3623-WM
Matt Black / Noir Mat / Negro Mate: 99SWE3634-WM
J
Door handle
Poignée de porte
Manija de la puerta
1Chrome / Chrome / Cromo: 99SHA3620-WM
Matt Black / Noir Mat / Negro Mate: 99SHA3629-WM
K
Assembly securement tool (for installation only)
Outil de xation de l’assemblage (uniquement pour l’installation)
Herramienta de jación de ensamblaje (sólo para la instalación)
1 99SHW0360-WM
***
Complete hardware kit
Quincaillerie complete
Todo el hardware
1Chrome / Chrome / Cromo: 99SHW0361-WM
Matt Black / Noir Mat / Negro Mate: 99SHW0375-WM

PAGE 9
CC
FFEE
AA BB
DD
SUPPLIED HARDWARE LIST
QUINCAILLERIE FOURNIE
CONTENIDO DE HARDWARE
TOOLS REQUIRED (not supplied)
OUTILS REQUIS (non fournis)
HERRAMIENTAS NECESARIAS (no incluido)
Pencil
Crayon
Lápiz
Screwdriver
Tournevis
Destornillador
Drill and drill bits
Perceuse et forets
Taladro con brocas
ø1/4” (6mm)
Level
Niveau
Nivel
Measuring Tape
Ruban à mesurer
Cinta medidora
Silicone
Silicone
Silicona
Rubber mallet
Maillet en caoutchouc
Mazo de goma
Cutter
Exacto
Cuchilla
Safety glasses
Lunettes de Sécurité
Anteojos de seguridad
Ratchet
Clé à rochet
Llave de trinquete
5mm Bit socket
Cap
Capuchon
Capuchón
8+2
Screw
Vis
Tornillo
ST4x30mm
8+2
Fitting
Raccord
Accesorio
8+2
Gasket push tool
Outil poussoir
Herramienta de empuje
1x
Allen key
Clé Allen
Llave Allen
2mm & 2.5mm & 3mm & 4mm
Wall Anchor
Ancrage mural
Tarugo
ø6x30mm
8+2
Cap
Capuchon
Capuchón
4x

PAGE 10
FAQ
Q: If the shower head is installed on the
other wall, will it leak?
A: It is possible to install your shower
head on the other side, but we strongly
recommend to install it as illustrated.
FAQ
Q: Y’aura t-il fuite si la pomme de
douche est installée sur l’autre mur?
R: Il est possible d’installer votre
pomme de douche de l’autre côté, mais
nous vous recommandons fortement de
l’installer comme illustré.
FAQ
P: ¿Habrá una fuga si la cabeza de
ducha está instalada en la otra pared?
R: Es posible instalar su cabezal
de ducha en el otro lado, pero le
recomendamos encarecidamente que
lo instale como se muestra.
REVERSIBILITY
RÉVERSIBILITÉ
REVERSIBILIDAD
This instruction is drawn up for a door opening from right to left (see illustration A).
For an installation for a door opening from left to right (see illustration B), use the same instructions, but switch
around the panels: mirror e󰀨ect.
Utilisez ces instructions pour une ouverture de la porte de droite à gauche (illustration A).
Pour une installation de gauche à droite (illustration B), suivez ces mêmes instructions mais permuter l’emplacement
des panneaux: e󰀨et miroir.
Estas instrucciones fueron elaboradas para una abertura de puerta de derecha a izquierda (ilustración A).
Para una abertura de izquierda a derecha (ilustración B), siga estas mismas instrucciones, pero cambie el lugar
para la ubicación del riel: efecto espejo.
Install the shower head on the door’s side as shown in the illustration! This will reduce the risk of leaking.
Installez le pommeau de douche du côté de la porte tel qu’illustré, an de diminuer les risques de fuites.
¡Instale la cabeza de la ducha hacia el lado de la puerta como se muestra! Esto reducirá el riesgo de escape de
agua.
A B
