OVE OWS-106 User manual

OVE DECORS ●Tel.:[phone] ●Fax: [phone]●www.ovedecors.com
GUIDE D’INSTALLATION ET D’UTILISATION
INSTALLATION AND USER’S GUIDE
Dimensions:
LXPXH: (1524 mm x 813 mm x 1997 mm)
WxDxH: (60 in x 32 in x 79 in)
Cet article n’est plus garanti
si installé avec un défaut visuel
évident.
The warranty will be void if this
item is installed with obvious
visual defects.

12/2011 www.ovedecors.com OWS-106
2
TABLE DES MATIERES
Instructions générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Important . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Avant de procéder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Liste de quincaillerie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Outillage requis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Parties de la douche OWS-106 . . . . . . . . . . . . . . . . . . . . . . . . 5
Plomberie et installation de la base de douche . . . . . . . . . . . . 7
Réversibilité de la douche . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installation du rail d’aluminium . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation du rail d’aluminium (suite) . . . . . . . . . . . . . . . . . . 10
Installation du panneau de verre. . . . . . . . . . . . . . . . . . . . . 11
Installation de la barre de support du panneau. . . . . . . . . . . 12
Installation de la barre de support (suite) . . . . . . . . . . . . . . . 13
Installation de la barre de support (suite). . . . . . . . . . . . . . . . 14
Installation de la porte et poignée . . . . . . . . . . . . . . . . . . . . . 15
Installation de la porte et poignée (suite) . . . . . . . . . . . . . . . . 16
Ajustements et étanchéité . . . . . . . . . . . . . . . . . . . . . . . 17
Liste des pannes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Responsabilités du client . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Appels de service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Garantie limitée de 5 ans . . . . . . . . . . . . . . . . . . . . . . . . 20
►Instructions générales
Veuillez prendre quelques minutes pour lire ces instructions
avant de commencer l’installation.
Si vous rencontrez des difficultés d’installation ou de
fonctionnement, n’hésitez pas à communiquer avec nous :
SERVICE À LA CLIENTÈLE:1-866-839-2888 #17
WWW.OVEDECORS.COM
►Important
Manipuler le verre trempé avec précaution ! A la suite d’une
mauvaise manipulation, le verre peut se briser brusquement
en petits morceaux (jamais en fragments pointus)
L’installation de cette cabine requiert la participation d’au
moins deux personnes.
►Avant de commencer :
Assurez-vous que la plomberie soit effectuée par un
plombier/installateur qualifié. Veuillez respecter le code de
plomberie et le code du bâtiment de votre région.
Pour que la douche fonctionne de façon adéquate et
sécuritaire, les montants du mur (2 x 4 po) doivent être
localisés à 1 po (centre du montant) de la bordure de la base.
S’il n’y a pas de montants en place, de nouveaux montants
doivent être installés et le gypse doit être remis en place (voir
illustration, page 7).
OVE se dégage de toute responsabilité pour tout dommage
à la cabine ou à la propriété résultant d’une installation
inadéquate. Si vous ignorez les recommandations, votre
garantie sera nulle et vous pourriez subir des dégâts d’eau.
Retirez soigneusement l’emballage du produit et conservez-
le jusqu’à ce que l’installation soit terminée.
Assurez-vous qu’aucune pièce n’est endommagée; en cas
de dommages avant l’installation, communiquez avec votre
détaillant.
Assurez-vous que le plancher où sera installée la cabine de
douche soit à niveau et qu’il puisse soutenir le poids de la
cabine et de l’occupant.
Consultez le Code du bâtiment et les normes de conformité
locales concernant l’installation.
TABLE OF CONTENTS
General instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Important . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Before you begin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Hardware list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Required tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
OWS-106 shower parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Plumbing and installing the shower base . . . . . . . . . . . . . . . . . . . . 7
Shower reversibility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Installation of the metal track . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation of the metal track (cont.) . . . . . . . . . . . . . . . . . . . . . . 10
Installing glass panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installing the glass panel support bar . . . . . . . . . . . . . . . . . . . . . . 12
Installing the support bar (Cont.) . . . . . . . . . . . . . . . . . . . . . . . . . 13
Installing the support bar (Cont.) . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Installing the shower door and handle . . . . . . . . . . . . . . . . . . . . . 15
Installing the shower door and handle (Cont.) . . . . . . . . . . . . . . . 16
Adjustments and sealing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Consumer responsibilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Requesting service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Limited 5 years warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
►General instructions
Please take a few minutes to review this manual before you start
installation.
If you encounter any installation or performance problems, don’t
hesitate to contact us:
CUSTOMER SERVICE: 1-866-839-2888 #17
WWW.OVEDECORS.COM
►Important
Handle the tempered glass with caution! Improperly handling the
glass can cause it to break suddenly in small pieces (never in
pointed fragments)
You will need at least two people to install this unit properly.
►Before you begin:
All plumbing installations should be done by a licensed
professional plumber/installer.
Observe all local plumbing and building codes.
To ensure that the shower operates properly and safely, wall
studs (2” x 4”) must be located at 1” (stud centers) from the edge of
the base. If there are no existing studs, new studs should be
installed and the gyproc repaired. (See drawing, page 7).
OVE is not responsible for any damage to the unit or personal
property caused by improper installation. If you disregard
instructional warnings, you will void your warranty and possibly deal
with water damage.
Carefully remove product from packaging and keep packaging
until installation is complete.
Inspect all parts for damage; if there is damage to the unit prior to
installation, please contact your distributor.
Install the shower on a floor that is level and able to
accommodate the weight of the unit and an occupant.
Please, consult local building codes and compliance standards
prior to installation and ensure conformity.

12/2011 www.ovedecors.com OWS-106
3
Part # Description Quantité/ Quantity Code
1 Vis Philips àtête plate de 1/2 po
1/2 inch screw Philips flat head 5 (3 +2 extra)
99SHW0151-WM
2 Vis Philips àtête ronde de 3/4 po
3/4 inch screw Philips round head 2 (1 +1 extra)
3 Vis Philips àtête plate de 1 3/8 po
1 3/8 inch screw Philips flat head 6 (4 +2 extra)
4 Vis Philips àtête ronde de 1 1/4 po
1 1/4 inch screw Philips round head 6 (4 +2 extra)
5 Cheville murale
Wall plug 10 (8 +2 extra)
6 Bague et Capuchon décoratif
Plastic decorative ring and cap 5 (3 +2 extra)
7 Clé Allen (BTR) de 2.5 mm
2.5 mm Allen key 1
8 Clé Allen (BTR) de 4 mm
4 mm Allen key 1
4
2 3
1
7 8
6
Liste de quincaillerie / Hardware list
5

12/2011 www.ovedecors.com OWS-106
4
Tournevis
Screwdriver Perceuse
Drill Foret 1/16 et 1/8 1/16” & 1/8” Drill bits Scellant de silicone Silicone
Maillet en caoutchouc
Rubber mallet Ruban à mesurer Tape measure Niveau Level Clé ajustable Adjustable tool
Crayon
Pencil Couteau (exacto) Heavy duty cutter
Plus :
Toile en tissu (pour
protéger la base de la
douche durant
l’installation).
Fabric Drop Cloth (to
protect shower base
while installing)
Outillage requis / Required tools
Lunettes de sécurité
Safety glasses

12/2011 www.ovedecors.com OWS-106
5

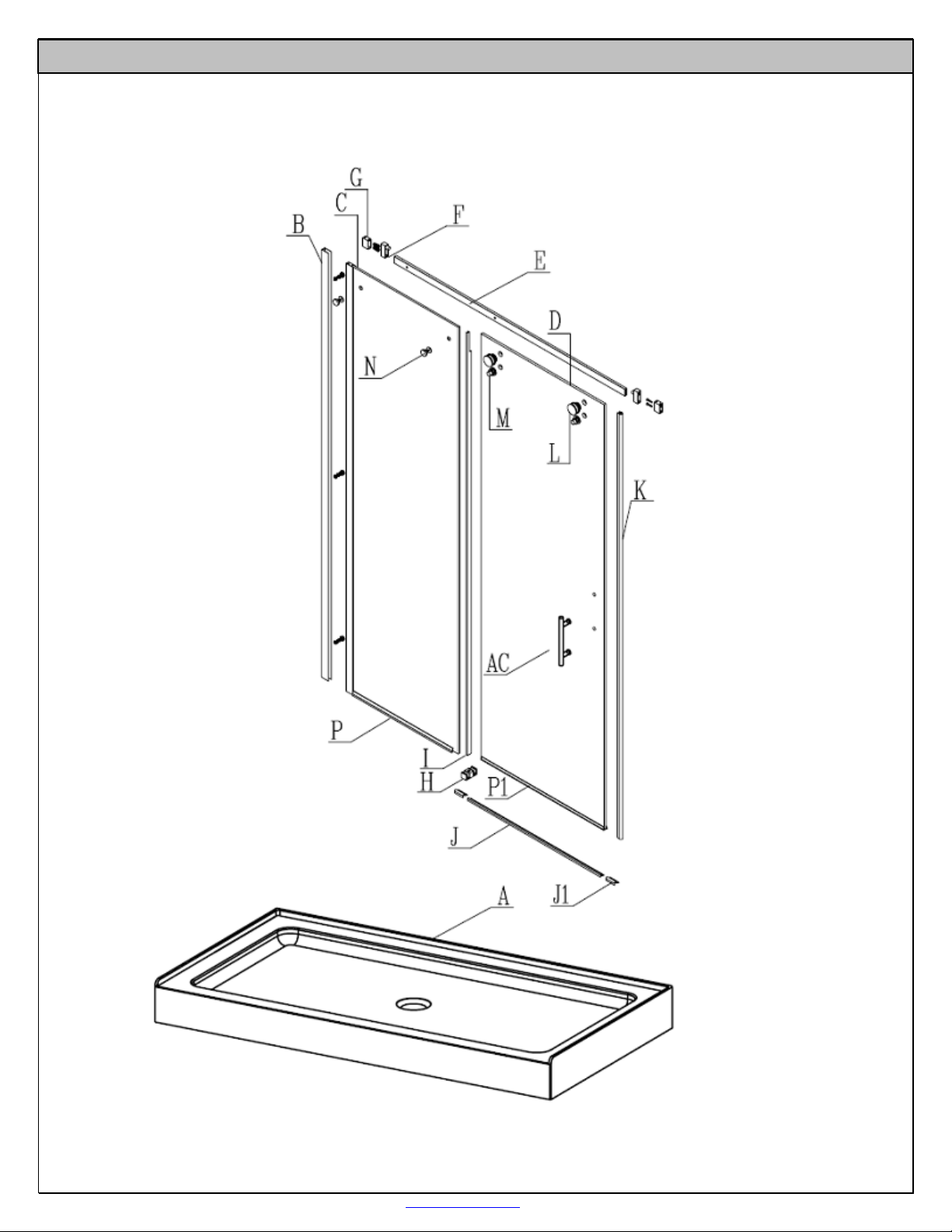

Parties de la douche OWS-106 / OWS-106 shower parts
Base
Douche
Shower

12/2011 www.ovedecors.com OWS-106
6
Part
# Description Quantité/ Quantity Code
A Base 1 ---
B Rail d’aluminium pour panneau de verre
Glass panel aluminum track 1 99STR1020-WM
C Panneau de verre fixe / Fixed glass panel 1 99SG20151-WM
D Porte de la douche / Shower door 1 99SGD0151-WM
E Barre verticale de support de la porte de la douche
Vertical shower door support bar 1 99SGS1006-WM
F Butée de la porte de douche/ Shower door stopper 2 99SDS0002-WM
G Support de la barre / Bar support 2 99SGC1011-WM
H Guide de la porte coulissante
Sliding door guide 1 99SGC1012-WM
I Joint d’étanchéité vertical / Vertical seal strip 1 99SRU0026
J Barre métallique d‘étanchéité
Metal seal strip 1 99STR1019-WM
J1 Clip décoratif de la barre métallique
Decorative clip for the metal seal strip 2 99SHW1151-WM
K Joint d’étanchéité vertical de la porte de douche
Vertical seal strip for the shower door 1 99SRU0027
L Roulette de glissement de la porte / Door sliding roller 2 99SWE0004-WM
M Roulette d’arrêt de la porte / Door stoppage roller 2 99SWE0005-WM
N Vis de fixation de la barre de support
Support bar fixing screws 2 99SGC1013-WM
P Joint d'étanchéité de la base du panneau de verre
Rubber strip for the glass panel base 1 99SRU0002
P1 Bande de caoutchouc du bas du panneau de porte
Bottom door panel rubber strip 1 99SRU0028
AC Poignée de la porte de douche / Shower door knob 1 99SHA1011-WM
Parties de la douche OWS-106 / OWS-106 shower parts

12/2011 www.ovedecors.com OWS-106
7

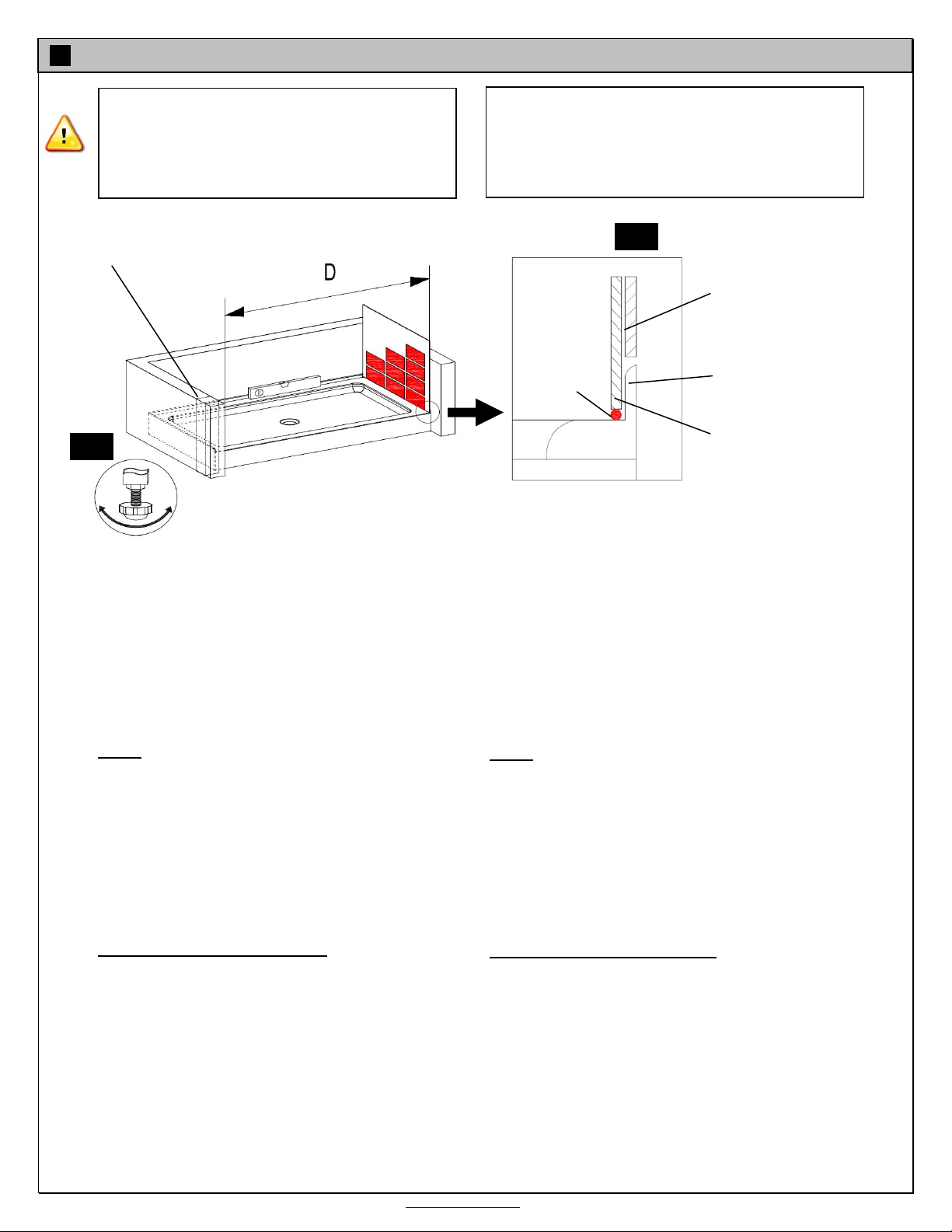

1A. Assurez-vous que la tuyauterie d’entrée et de sortie
d’eau soit en place et correctement localisée avant
d’installer la douche à l’endroit choisi.
1B. Ajustez les vis se trouvant sous la base de douche
pour la mettre à niveau.
1C. Une fois en place, le rebord supérieur de la douche
doit être presque aligné avec le mur de gypse.
Notes:
Le rebord de la douche peut dépasser légèrement le
mur de gypse, mais il essayer de l’affleurer
suffisamment pour permettre la pose des tuiles.
Mesurez l’épaisseur de vos tuiles. Une tuile plus
épaisse limitera l’espace requis pour installer votre
douche.
Assurez vous d’avoir une distance tuile à tuile entre
58 1/4 in (1478 mm) Min et 58 3/4 in (1492 mm) Max
(voir image).
Avant de poursuivre l’installation :
Vérifiez l’installation et l’étanchéité du drain avant de
poursuivre l’installation des autres composantes de la
cabine de douche.
Vérifiez l’étanchéité de tous les raccords de
tuyauterie.
Accordez le temps nécessaire au séchage complet du
ciment à tuile avant d’installer les rails des panneaux
de verre.
1A. Ensure that all raw plumbing has been prepared prior
to installation of shower.
1B. Ensure that the base is level by adjusting the leveling
screws under the base.
1C. Once in place, the inner surface of the lip of the base
will be almost flush with the gyproc.
Notes:
The base & lip may be minimally protruding outside
from the gyproc, but allow it to be flush enough to tile
the shower.
Measure the thickness of your tiles on either side
before installing the metal tracks. A thicker tile will
limit your space to install the shower panels.
Make sure to have a distance tile to tile between
58 1/4 in (1478 mm) Min and 58 3/4 in (1492 mm)
Max (see image).
Before continuing the installation:
Ensure proper installation of the drain and test for
leaks prior to installing the remaining pieces of
shower unit.
Verify all pipe connections to ensure no leakage
occurs.
Allow enough time for the cemented tiles to fully dry
before installing the shower doors
.
1B
1C
Montants du mur nécessaires
pour supporter les rails.
Needed studs as support for
tracks.
Prévoir une distance (D) entre la tuile du mur
coté droit et la tuile du mur coté gauche :
D Min : 58 1/4 po (1478 mm)
DMax: 58 3/4 po (1492 mm)
Make sure to have a distance (D) from the left
side tile to the right side tile:
D Min: 58 1/4 in (1478 mm)
D Max: 58 3/4 in (1492 mm)
1. Plomberie et installation de la base de douche / Pl
u
mbin
g
and installin
g
the shower base
Gyproc est en dessus de la lèvre
de la base.
Gyproc is above the lip of the
base.
Tuiles sont en devant de la
lèvre de la base.
Tiles are in front of the lip of
the base.
Lèvre de la base.
Base lip.
Scellant
Silicone

12/2011 www.ovedecors.com OWS-106
8
Cette instruction est conçue pour une ouverture de la
porte de droite à gauche (illustration B).
Pour une installation de gauche à droite (illustration
A), suivez ces mêmes instructions mais permutez
l’emplacement du rail d’aluminium (B) et des
panneaux (C), (D) : effet miroir.
This instruction is drawn up for an opening from right
to the left (see illustration B).
For an installation from left to the right (see
illustration A), use the same instructions, but switch
around the aluminum track (B) and the panels (C) and
(D): mirror effect.
Réversibilité de la douche / Shower reversibilit
y
Ouverture de gauche à droite
Left to right opening Ouverture de droite à gauche Right to left opening
A
B
CETTE DOUCHE EST REVERSIBLE
THIS SHOWER IS REVERSIBLE
C
D D
B

12/2011 www.ovedecors.com OWS-106
9
2A. Assurez-vous que la base et les murs soient bien
nivelés.
2B. Placez le rail (B) à approximativement 1 1/4 po (30
mm) du rebord de la base de douche au centre du rail.
(voir image).
Rappel : pour une ouverture de gauche à droite, le rail
(B) doit se monter dans le coté droit. (Voir illustration
A, page 8)
2C. Une fois le rail est mis à niveau, tracez visiblement les
trous de fixation.
2D. Retirez temporairement l’assemblage et vérifiez que la
distance est correcte. Percez les trous marqués dans les
murs.
Note: Si vous avez des tuiles, pour éviter de les briser,
il est recommandé de commencez avec le plus petit
foret et d’augmentez graduellement le diamètre du
foret jusqu’à l’obtention d’un trou de la taille requise.
2E. Assurez-vous que le trou final soit d’un diamètre tel
qu’il permet l’insertion de l’ancrage (5) à l’aide d’un maillet
de caoutchouc (afin d’éviter de briser les tuiles) jusqu’à ce
que l’ancrage affleure la surface de la tuile.
2A. Make sure to have the base and the walls well leveled.
2B. Place the track (B) at approximately 1 1/4 inch (30
mm) from the edge of the base to the center of the
track. (see image).
Reminder: for an opening from left to right, the rail (B)
has to be mounted on the right side (see illustration A,
page 8).
2C. Once the track is leveled, mark the holes of the
frames clearly on the wall (or tiles).
2D. Temporarily remove the frames and ensures that the
distance is correct. Then drill pilot holes in the marked
place.
Note: It is recommended that a small diameter bit be
used when first drilling ceramic tiles to avoid breaking
them. Begin with the smaller bit and gradually move to
larger drill bits until the proper sized hole is attained.
2E. Ensure that the final hole is large enough to fit the wall
anchors (5) snugly and then insert the wall anchors using
a rubber mallet (to avoid breaking the tiles) until the
anchors are flush with the tile surface.
2. Installation du rail d’aluminium / Installation of the metal track
2B
B
2C
2D
2E

12/2011 www.ovedecors.com OWS-106
10
2F. Remettez le rail (B) en place et vissez-le bien au
mur àl’aide des vis (4). Évitez toutefois d’exercer une
pression excessive, un serrage excessif pourrait
éventuellement fissurer la céramique.
2F. Replace the frames (B) and proceed with installation
using screws (4), and making sure not to over tighten.
Excessive tightening could possibly crack the ceramic.
2. Installation du rail d’Aluminium
(
suite
)
/ Installation of the meta
l
track
(
cont.
)
2F
B

12/2011 www.ovedecors.com OWS-106
11
3A. Placez le joint d’étanchéité (P) à la base du
panneau de verre (C) à approximativement 1 po (25
mm) de l’extrémité du panneau.
3B. Insérez le panneau (C) dans le rail sans le visser
(pour pouvoir l’ajuster plus tard).
3C. Glisser doucement le guide de la porte (H) en bas
du panneau (C) sans le visser. S’assurez que la
garniture de plastique soit en place dans le guide pour
protéger le panneau de verre (C).
Note : le rail (B) permet d’ajuster le panneau de
verre (C) plus ou moins profondément. En ajustant
la profondeur ou en donnant un léger angle aux
panneaux de verre, vous obtiendrez un ajustement
précis pour l’alignement de la porte.
3A. Place the seal strip (P) at the base of the glass
panel (C) at 1 in (25mm) from edge of the panel.
3B. Insert glass panel (C) into the track. Do not fully
tighten hardware as further adjustments may be
required.
3C. Smoothly slide the guide (H) at the bottom of the
panel (C) without securing. Ensure that the plastic
gasket is in place in the guide to protect the glass
panels (C).
Note: The metal wall track allow you to adjust the
glass panel (C) deeper or shallower. By adjusting
depth and/or even giving the glass panel a slight
angle; you will ensure precise adjustment for door
alignment.
3. Installation du panneau de verre / Installing glass panel
3A
C
3C
3B
B
P
H

12/2011 www.ovedecors.com OWS-106
12
4A. Glisser les deux butées (F) sur la barre (E), puis
monter les deux supports de la barre (G) sans serrer
les vis.
4B. Montez la barre (E) sur le panneau (C) sans trop
serrer les vis (pour pouvoir les ajuster plus tard).
Assurez-vous que la garniture de protection soit en
place de chaque côté du panneau de verre.
4C. Assurez-vous que la barre est parfaitement à
niveau, et tracez le contour des deux pièces (G)
sur le mur.
Note: Si la barre n’est pas parfaitement à niveau, la
porte ne va pas se fermer correctement.
4D. Vissez le guide (H) sur la base à l’aide de la vis (2)
et placer le couvercle décoratif.
4A. Slide the two stoppers (F) on the bar (E), then
mount the two bar supports (G) without tightening.
4B. Mount the bar (E) on the panel (C). Don’t over
tighten the screw (in order to adjust the bar level). Make
sure the glass protection gaskets are in place on either
side of the glass panel.
4C. Make sure the bar is properly leveled and mark the
outline of the two supports piece (G) on the wall.
Note: If the bar is not on properly leveled, the door
will not close correctly
4D. Secure the guide (H) on the shower base using the
screw (2), then place the decorative cap.
4. Installation de la barre de support du panneau / Installin
g
the
g
lass panel support bar
4
A
F
H
E
F
G
G
4C
G
G
4B
4C
Conseil pratique:
Mettre une goutte de
silicone dans le trou
avant d’installer la
vis.
Helpful hint:
Add a drop of
silicone into the
screw hole before
installing the screw.
4D

12/2011 www.ovedecors.com OWS-106
13
4E. Retirez temporairement l’assemblage de la barre (E).
4F. En se référant au marquage fait préalablement, tracez
les trous de fixation des deux supports (G) sur le mur,
percez les trous marqués sur le mur et insérez les
ancrages de fixation à l’aide d’un maillet de caoutchouc.
Note: Si vous avez des tuiles, pour éviter de les briser,
il est recommandé de commencez avec le plus petit
foret et d’augmentez graduellement le diamètre du
foret jusqu’à l’obtention d’un trou de la taille requise.
4G. Remettez les deux supports (G) et vissez-les bien au
mur à l’aide des vis (3) sans toutefois exercer une
pression excessive.
4H. Dévissez le manchon des pièces (G), et les remontez
sur les extrémités de la barre (E) sans les vissez.
4I. Montez le joint d’étanchéité (P1) à la base du panneau
de la porte (D), l’ailette du joint doit faire face à l’intérieure
de la douche.
4J. Introduisez doucement le panneau de la porte à
l’intérieure de la douche pour faciliter les étapes à suivre.
Note : Posez le panneau de verre sur une toile pour
protéger la base.
4E. Temporarily remove the assembly bar (E).
4F. Mark the location of the two supports holes (G) on the
wall by referring to the outline marking made beforehand,
drill pilot holes at the marked place then insert the wall
anchors using a rubber mallet.
Note: It is recommended that a small diameter bit be
used when first drilling ceramic tiles to avoid breaking
them. Begin with the smaller bit and gradually move to
larger drill bits until the proper sized hole is attained.
4G. Replace the bar supports (G) on the wall and secure
them using screws (3) (make sure not to over tighten).
4H. Unscrew the muff of the bar supports (G), and install
them at the bar extremities without tightening.
4I. Mount the seal strip (P1) at the base of the door panel
(D), the lip of the seal strip should face the interior side of
the shower.
4J. Place the door panel within the showering area to
simplify following installation steps.
Note: Ensure placing the glass panel on a fabric drop
cloth to protect the base.
4. Installation de la barre de support (suite) / Installing the support bar (Cont.)
4F
G
4G 4H
4I
4J

12/2011 www.ovedecors.com OWS-106
14
4K. Installez l’ensemble (barre (E) + supports (G)) dans
le panneau de verre (C), et montez les deux supports
(G) sur les deux plaques déjà fixés dans le mur, ensuite
serrez les supports (G) à l’aide d’une clé Allen (7).
4L. Vérifiez le niveau de l’assemblage, ensuite montez
le panneau (C) dans le rail (B). Prévoir une distance de
13mm (1/2in) de l’extrémité du verre pour éviter de
percer dans le verre, et percer les trous à l’aide d’un
foret 1/16; ensuite utilisez les vis (1) en plaçant les
capuchons décoratifs (6) (tel qu’illustré ci-dessus).
4M. Installez la bande d’étanchéité (I) sur
le panneau (C).
4K. Install the assembly (bar (E) + supports (G)) onto
the glass panel (C) and place the supports (G) onto the
brass fitting mounted on the wall, then screw the
supports (G) using the Allen key (7).
4L. Verify the level, then tighten the panel (C) on the rail
(B) Make sure to have 13mm (1/2in) distant from the
glass edge and drill the hole with 1/16 bit. Secure the
tracking using the screws (1) and placing the decorative
caps (6) as shown in the illustration.
4M. Install the vertical seal strip (I) onto the glass
panel (C).
4. Installation de la barre de support (suite) / Installing the support bar (Cont.)
B
4K
4L
4M
Assurez-vous que la barre de support est
parfaitement à niveau dans cette étape.
Ensure that the support bar is properly
leveled at this step.
13mm (1/2in) min

12/2011 www.ovedecors.com OWS-106
15

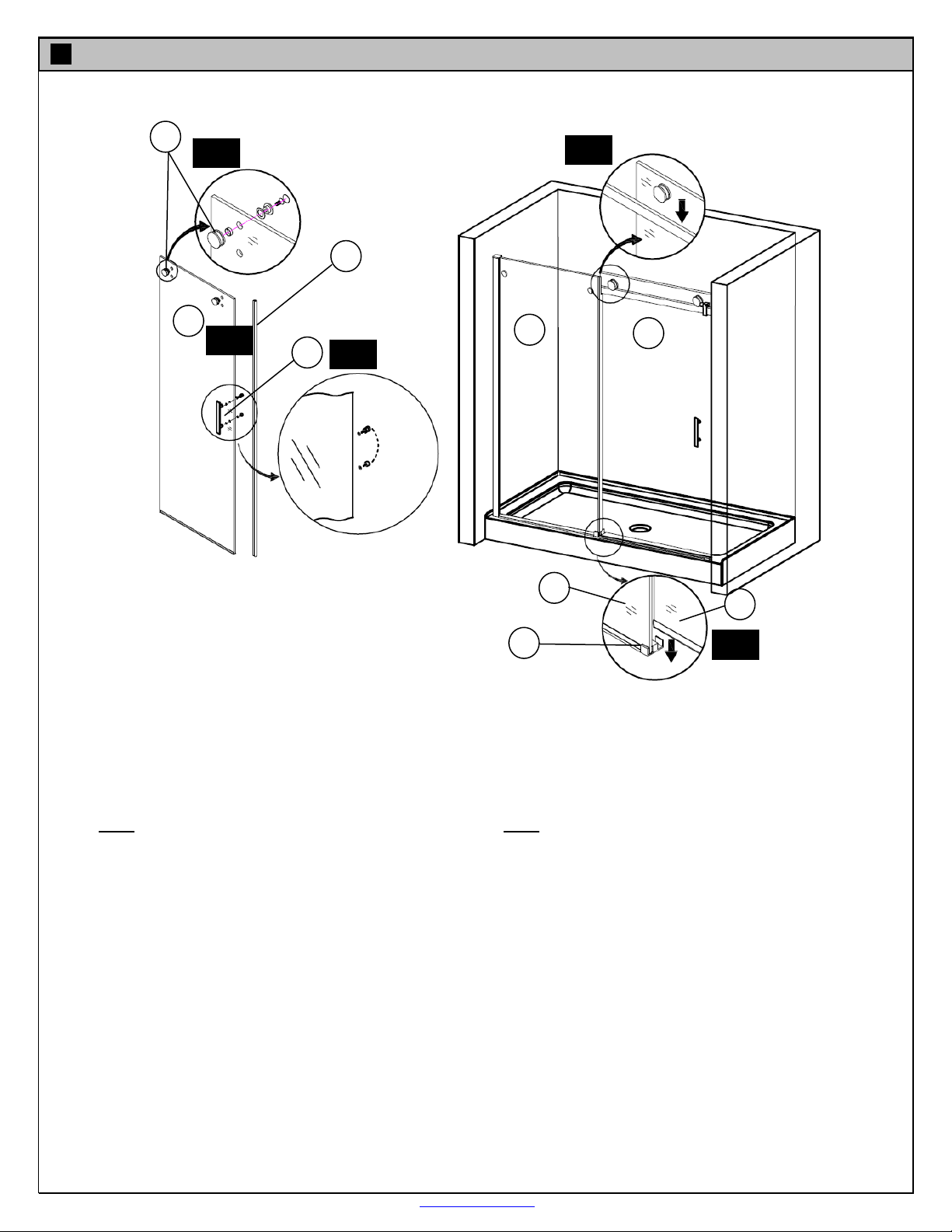

5A. Montez les deux roulettes (L) sur la porte (D) (tel
qu’illustré).
Note: Assurez-vous que la garniture de protection
soit en place de chaque côté du panneau de verre.
5B. Installez la poignée (AC) sur la porte en plaçant
la garniture de protection de chaque coté de la porte
(suivez les images ci-dessus).
5C. Montez la bande d’étanchéité (K) sur la porte.
5D. Placez la porte (D) sur la barre (E) tout en l’insérant
doucement dans la pièce (H).
5E. Vérifiez que la porte s’ouvre et se ferme
correctement, et faire les ajustements en cas de besoin.
Un ajustement du niveau de la porte peut se faire en
serrant ou desserrant les roulettes (L).
5A. Mount the two door rollers (L) onto the door panel
(D) as shown in the illustration.
Note: Make sure the glass protection gaskets are in
place on either side of the glass panel.
5B. Mount the handle (AC) on the door panel and make
sure to put the glass protection gasket on either side of
the glass (follow the illustration).
5C. Mount the seal strip onto the door panel.
5D. Place the door (D) on the bar (E) while smoothly
inserting it into the guide (H).
5E. Check if the door slides correctly, and adjust if
necessary.
Leveling adjustment can be done by tightening or
making loose the rollers (L).
5. Installation de la porte de douche et poi
g
née / Installin
g
the shower door and handle
H
5
A
5D
D
L
AC C
D
C
K
D
5B
5C
5E

12/2011 www.ovedecors.com OWS-106
16
5F. Installez les deux pièces (M) sur la porte (D) en
plaçant les garnitures de protection de chaque côté du
panneau comme illustré.
5G. Vérifier que la porte s’ouvre et se ferme
correctement, et faire les ajustements de la position de
la but/e en cas de besoin.
Note : Vous pouvez changer l’emplacement de la
butée d’arrêt (F) sur la barre (E) pour bien contrôler
la fermeture de la porte (D).
5H. Monter la barre métallique d’étanchéité à l’entrée de
la douche à l’aide d’un scellant transparent à base de
silicone.
5F. Install the two units (M) as shown. Make sure to put
the glass protection gaskets on either side of the glass
panel.
5G. Check if the door slides correctly, and adjust if
necessary.
Note: You can change the stoppers (F) location on
the bar (E) to adjust the door closing.
5H. Mount the metal seal bar at the shower entrance by
using a clear silicone.
5. Installation de la porte et poignée (Suite) / Installing the shower door and handle (Cont.)
M
5F 5G
F
5H
D

12/2011 www.ovedecors.com OWS-106
17
Assurez-vous que la porte se ferme de façon étanche et
s’ouvre aisément et que le panneau de verre soit bien
inséré dans le cadre et le rail de soutien.
Appliquez un scellant transparent à base de silicone et
imperméable à l’eau autour des périmètres intérieurs et
extérieurs de toutes les composantes de la douche
(horizontalement : entre le bas du panneau de verre et
la base, verticalement : entre le mur, le cadre, les vis et
le panneau de verre).
Note :
Laissez sécher le scellant pendant 24h.
L’application inadéquate du scellant à base de
silicone peut entraîner des fuites lors de l’utilisation de
la douche.
Ensure that the door closes tight and opens smoothly,
and there is a tight connection between the glass panel
and the frame as well as the support bar.
Apply a clear silicone water sealant around the inside
and the outside perimeter of any fixed shower
components (horizontally between bottom of the glass
panel and base, as well as vertically between the wall,
glass frame, and glass panel).
Note:
Allow 24hours for silicone to dry.
Improper application of silicone sealant may cause
your shower to leak.
A
j
ustement et étanchéité
/
Ad
j
ustment and sealin
g

12/2011 www.ovedecors.com OWS-106
18
►La porte est mal ajustée et ne se ferme pas
correctement.
Avant toute chose, vérifiez le niveau de la barre de
soutien (E) le serrage des vis du rail : vous avez
remarqué que la porte n’est pas à niveau, si c’est du
uniquement au desserrage des vis, resserrez ces
derniers tout en ajustant le panneau de glace dans le
rail et mettre à niveau tout l’ensemble.
►De l’eau s’écoule au sol, à l’extérieur de la
cabine.
Dans le cas où les panneaux ne seraient pas
parfaitement nivelés, il est impératif de mettre à
niveau les panneaux et/ou la base.
Dans le cas de très faible écoulement de l’évacuation,
il est possible que de l’eau s’infiltre au niveau des
joints d’étanchéité du bas de la douche, procédez au
nettoyage du drain pour faciliter l’écoulement.
Si l’eau continue à s’écouler vers l’extérieur, vérifier si
les bandes des panneaux ont bien été siliconées lors
de l’installation de votre cabine, comme préconisé
dans « ajustements et étanchéité, page 17 » de ce
manuel. Si tel n’a pas été le cas, il est nécessaire
d’appliquer un joint de silicone sur le pourtour de la
bande du bas (à l’exception de la bande de la porte
de douche).
La fuite peut provenir des bandes d’étanchéité
verticales, s’il y a trop de jeu entre la porte et le
panneau de verre, dans ce cas, dévissez les vis de
serrage du panneau (sur le rail) et réajustez le
panneau tout en gardant le bon niveau de tous les
éléments de la douche.
►Les éléments chromés de la cabine sont
piqués ou les panneaux scratchés.
Vous avez probablement utilisé des agents de
nettoyage contenant de l’acétone, du chlore ou de
l’eau ammoniacale (eau de javel) malgré les
recommandations en « Entretien, page 19 » de ce
manuel. La seule solution à ce problème est de
commander les éléments piqués à votre revendeur.
Pour tout autre problème avec votre cabine, vous
pouvez nous contacter directement (coordonnées sur
la page 21).
►The door is not well adjusted and does not
close correctly.
First of all, verify the level and the tightening of the
support bar (E): if you notice that the door is not well
leveled, keep a good level of the door, otherwise,
adjust the panel in rail and level all the set.
►Water leakage outside the cabinet.
In case the panels would not perfectly be leveled, it is
imperative to level the panels’ and\or the base.
In case of very weak evacuation drainage, it is
possible that some water infiltrates at the level of the
seals in the bottom of the shower, proceed to a
cleaning of the drain to facilitate the water drainage.
If the leak continue, verify if the panel strips were
indeed silicone during the installation of your cabin, as
recommended in " adjustments and sealing, page 17 "
of this manual. If such was not the case, it is
necessary to apply a joint of silicone around bottom
strips (except door strip).
The leak can come from the vertical strips, if there is
too much gap between the door and the glace panels,
in that case, undo the binding screws of rail panels
and straighten panels while keeping the good level of
all the elements of the shower.
►Chromed parts damaged or panels
scratched.
You probably used cleaning agents which contain
some acetone, chlorine or strong bleach in spite of
the recommendations in “Maintenance, page 19” of
this manual. The only solution of this problem is to
order the damaged elements from your retailer.
For quite other problem with your cabinet, you can
contact us directly (coordinates on page 21).
Liste des pannes / troubleshooting

12/2011 www.ovedecors.com OWS-106
19
►Responsabilités du client
Les produits de douche OVE DECORS garderont leur belle
apparence pendant de nombreuses années si l’entretien est
approprié. Certaines bandes plastiques étanches et diverses
scellant devront être remplacées lorsqu’ils présenteront des
signes d’usure, de jaunissement ou lorsqu’ils deviendront
moins étanches. La qualité de l’eau potable dans diverses
régions du pays déterminera le niveau d’entretien requis pour
votre nouvelle cabine de douche.
OVE DECORS ne recommande pas l’utilisation de nettoyants
abrasifs sur aucun de ses produits. Les nettoyants abrasifs
endommagent le fini de métal, d’acrylique et de verre de votre
cabine de douche.
►Appels de service
Si vous avez besoin d’assistance:
1. Communiquez avec le détaillant ou l’entrepreneur qui vous a
vendu et installé le produit. Il devrait être en mesure de
résoudre tout problème que vous pourriez rencontrer.
2. Si le détaillant ou l’entrepreneur ne peut résoudre le
problème, il devrait pouvoir vous fournir le nom du distributeur
local OVE DECORS.
3. Si vous ne pouvez obtenir le service requis auprès de
l’entrepreneur ou du distributeur OVE DECORS, veuillez nous
écrire à :
OVE DECORS
2800, rue Étienne-Lenoir
Laval (Québec) H7R 0A3
Canada
Service à la clientèle Tél. : [phone] #17
4. Inclure toute l’information pertinente concernant votre
réclamation :
Une description complète du produit
Les numéros de modèles, de couleurs et de finitions, ainsi
que la date d’installation du produit
Une description du problème accompagnée d’une
photocopie de votre facture avec preuve(s) d’achat pour les
produits concernés
Veuillez également fournir le nom et numéro de téléphone
de l’entrepreneur ou du distributeur.
Veuillez prendre note qu’en aucun cas les produits OVE
DECORS ne doivent être retournés à votre détaillant,
distributeur ou directement à OVE DECORS sans une
Autorisation écrite de Retour de Marchandise.
►Entretien
Pour l’entretien journalier, utiliser un chiffon humide et un
détersif liquide doux.
Ne jamais utiliser de nettoyants abrasifs contenant de
l’acétone, du chlore ou de l’eau ammoniacale (eau de
javel), grattoirs, brosses métalliques, ni autres objets ou
produits pouvant égratigner ou ternir les surfaces.
►Consumer responsibilities
OVE DECORS Shower Products will remain beautiful for many
years if you properly care for them. Some of the seal plastic
strips and other seals will need to be replaced when they show
signs of Wear, yellowing or are no longer watertight. Water
conditions in various parts of the country will determine any
extra cleaning attention needed for your new shower
enclosure.
OVE DECORS does not recommend the use of harsh abrasive
cleansers on any of its products. Harsh cleansers will damage
the acrylic, metal and glass finish on your shower enclosure.
►Requesting service
If you require service:
1. Contact the dealer or contractor who sold and installed the
product. They should be able to solve any problems you may
have.
2. If your dealer or contractor cannot solve the problem, they
will contact or supply you with the name of the OVE DECORS
Distributor.
3. If you are unable to obtain warranty service through either
your contractor or OVE DECORS distributor, please write us
directly at:
OVE DECORS
2800, rue Étienne-Lenoir
Laval (Québec) H7R 0A3
Canada
Customer Service Department Tel.:
1-866-839-2888 #17
4. Include all pertinent information regarding your claim:
A complete description of the product,
Mode numbers, colors, finishes, and the date the product
was installed.
A description of the problem and a photocopy of your invoice
and purchase receipts for the products involved.
Also please provide the name and contact telephone
numbers of the contractor and distributor.
Please note that under any circumstances, OVE DECORS
products should not be returned to your dealer, distributor or
directly to OVE DECORS without a written Return Merchandise
Authorization (RMA).
►Maintenance
For the daily maintenance, use a wet cloth and a soft liquid
cleaner.
Never use abrasive cleaners containing some acetone,
chlorine or strong bleach, scrapers, metallic brushes, nor
other objects or the products which can graze or tarnish
surfaces.

12/2011 www.ovedecors.com OWS-106
20
►Garantie limitée de 5 ans
Cette garantie s’applique uniquement au propriétaire/utilisateur
d’origine à des fins domestiques seulement. L’utilisation à des
fins commerciales peut affecter les limites de la garantie.
OVE DECORS garantit votre satisfaction avec chacune de ses
douches. Si une douche n’est pas satisfaisante à cause d’un
défaut visuel apparent, veuillez simplement la retourner dans
son emballage d’origine chez votre détaillant,
AVANTL’INSTALLATION, pour un échange.
OVE DECORS garantit la fabrication et les matériaux des
portes de douche dans des conditions normales d’utilisation et
d’entretien pendant une période de cinq (5) ans à compter de
la date d’achat.
OVE DECORS garantit le fini acrylique contre les
boursouflures, les craquelures et l’écaillage résultant d’une
défectuosité de la matière acrylique dans des conditions
normales d’utilisation et d’entretien pour une période de cinq
(5) ans à compter de la date d’achat.
OVE DECORS garantit la fabrication et les matériaux de la
structure de la cabine en acrylique contre la perte d’eau à
travers les laminés en fibre de verre des parties en acrylique
dans des conditions normales d’utilisation et d’entretien
pendant une période de cinq (5) ans à compter de la date
d’achat.
OVE DECORS garantit la fabrication et les matériaux
accessoires de la douche : poignées, charnières, attaches de
support, bars de support er rails métalliques dans des
conditions normales d’utilisation et d’entretien pendant une
période de un (1) an à compter de la date d’achat.
OVE DECORS réparera, remplacera ou effectuera les
corrections nécessaires, à son choix, après inspection
facultative de sa part, de toute défectuosité survenant dans des
conditions normales d’utilisation durant les périodes de
garantie.
Veuillez prendre note que OVE DECORS n’est pas
responsable des frais d’installation ou de retrait. Toute
modification de toute composante de cabine de douche peut
entraîner l’annulation de la garantie.
Cette garantie est nulle si le produit OVE DECORS a été altéré
ou si des réparations y ont été effectuées. La garantie n’inclut
pas les réclamations résultant d’abus, d’utilisation inadéquate,
de la part de l’acheteur. Cette garantie n’inclut pas la plomberie
ou les composantes installées par le détaillant, l’installateur ou
par toute partie autre que OVE DECORS.
Les garanties tacites, incluant la qualité marchande ou
l’utilisation pour un usage particulier, sont expressément
limitées à la durée de cette garantie. OVE DECORS décline
toute responsabilité pour dommage particulier, accidentel ou
indirect.
►Limited 5 years warranty
This warranty extends only to the original owner lend-user for
personal household use only. For commercial uses, additional
limitations may apply.
OVE DECORS warrants your satisfaction with each shower.
Should any shower not meet your satisfaction due to a visual
defect, simply return it to your retailer with the original
packaging, PRIOR TO INSTALLATION, for a replacement.
OVE DECORS warrants, shower doors to be free from defects
in workmanship and materials under normal use and service
for a period of five (5) years.
OVE DECORS warrants acrylic surface against blistering or
cracking and chipping resulting from defect in the acrylic
surface material when used under normal condition and service
for a period of five (5) years from the purchase date.
OVE DECORS further warrants the structure of the acrylic shell
against loss of water through the fiberglass laminate of the
acrylic body as a result of defect in materials and workmanship
for a period of five (5) years from the purchase date.
OVE DECORS warrants, shower hardware: handles, hinges,
support clips, metal support bars and wall tracks to be free
from defects in workmanship and materials under normal use
and service for a period of one (1) year.
OVE DECORS will, at its election, repair, replace, or make
appropriate adjustment where OVE DECORS optional
inspection discloses any such defects occurring in normal
usage within the warrantee periods.
Please note that OVE DECORS is not responsible for
installation or removal costs.
Modification of any shower enclosure components may void
the warranty. This warranty does not cover any claim arising
from abuse, misuse, negligence, accident, improper installation
or operations on the part of the purchaser. This warranty is void
if the OVE DECORS product is subject to alterations, or if
repairs where done to the shower unit.
This warranty does not extend to any plumbing or components
installed by dealers, installers or by any party other than OVE
DECORS.
Implied warranties, including that of merchantability or fitness
for a particular purpose, are expressly limited in duration to the
duration of this warranty.
OVE DECORS disclaims any liability for special, incidental or
consequential damages.
