Ove Mila sp 32 User manual

PAGE 1

STANDARD PAGE & GUIDELINES

Title Page

Logos, allowed symbols, standard text boxes & other guidelines

MILA SP 32

INSTALLATION MANUAL | MANUEL D’INSTALLATION | MANUAL DE INSTALACIÓN

www.ovedecors.com | [email protected]

Questions, problems, need help?

Call our customer service department at

1-866-839-2888, 8 a.m. - 5 p.m., EST, Monday - Friday

Questions, problèmes ou besoin d’aide?

Contactez notre service à la clientèle au

1-866-839-2888, du lundi au vendredi de 8 h à 17 h HNE.

Preguntas, problemas o necesita ayuda?

Llame a nuestro departamento de servicio al cliente al

1-866-839-2888, 8 am. – 5 pm., HDE, Lunes a Viernes.

PAGE 2

TABLE OF CONTENT

TABLE DES MATIÈRES

TABLA DE CONTENIDOS

TABLE OF CONTENT ........................................2

SHOWER DIMENSIONS.....................................3

INSTALLATION STRUCTURE OVERVIEW .......4

PACKAGE CONTENT ........................................5

PART LIST ..........................................................7

SUPPLIED HARDWARE LIST............................8

TOOLS REQUIRED (not supplied) ...................8

PREPARATION...................................................9

SAFETY INFORMATION ..................................10

SAFETY NOTICE.............................................. 11

PREPARATION................................................. 11

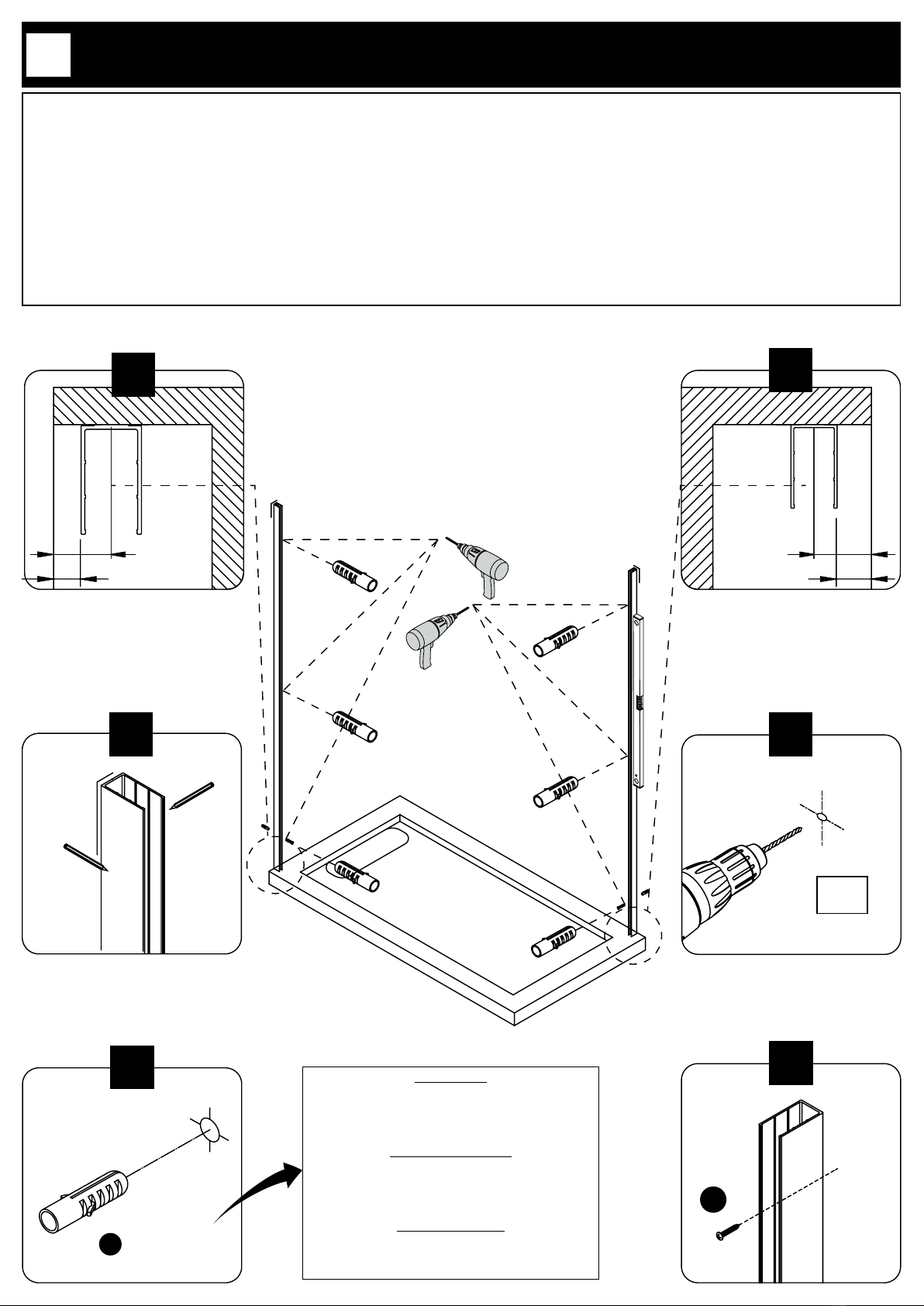

WALL TRACK INSTALLATION........................12

FIXED PANEL AND SIDE PANEL

INSTALLATION ................................................13

SHOWER DOOR INSTALLATION....................23

SEAL STRIPS INSTALLATION ........................26

HANDLE INSTALLATION.................................27

SEALING ..........................................................28

MAINTENANCE AND CARE ............................29

LIMITED PRODUCT WARRANTY....................30

TABLE DES MATIÈRES .....................................2

DIMENSIONS DE LA DOUCHE .........................3

VUE D’ENSEMBLE DE LA STRUCTURE

D’INSTALLATION ..............................................4

CONTENU DE L’EMBALLAGE .........................5

LISTE DES PIÈCES............................................7

QUINCAILLERIE FOURNIE ..............................8

OUTILS REQUIS (non fournis)..........................8

PRÉPARATION ..................................................9

INFORMATION SUR LA SÉCURITÉ................10

AVIS DE SÉCURITÉ ........................................ 11

PRÉPARATION ................................................ 11

INSTALLATION DE LA GLISSIÈRE ................12

INSTALLATION DU PANNEAU FIXE ET DU

PANNEAU LATÉRAL .......................................13

INSTALLATION DE LA PORTE DE DOUCHE.23

INSTALLATION DES BANDES D’ÉTANCHÉITÉ

..........................................................................26

INSTALLATION DE LA POIGNÉE ...................27

SCELLAGE.......................................................28

ENTRETIEN ET MAINTENANCE.....................29

GARANTIE LIMITÉE DU PRODUIT .................30

TABLA DE CONTENIDOS..................................2

DIMENSIONES DE LA DUCHA..........................3

VISIÓN GENERAL DE LA ESTRUCTURA DE

INSTALACIÓN ...................................................4

CONTENIDO DEL PAQUETE.............................5

LISTA DE PIEZAS...............................................7

CONTENIDO DE HARDWARE...........................8

HERRAMIENTAS NECESARIAS (no incluido) ..

.............................................................................8

PREPARACIÓN ..................................................9

INFORMACIÓN DE SEGURIDAD ....................10

AVISOS DE SEGURIDAD................................. 11

PREPARACIÓN ................................................ 11

INSTALACIÓN DEL RIEL DE PARED..............12

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL

LATERAL .........................................................13

INSTALACION DE LA PUERTA DE DUCHA ...23

INSTALACIÓN DE LAS TIRAS DEL SELLO...26

INSTALACIÓN DE LA MANIJA .......................27

SELLADO .........................................................28

MANTENIMIENTO Y CUIDADO .......................29

GARANTÍA LIMITADA DEL PRODUCTO ........30

PAGE 3

78 3/4” [2000]

*B*

58 7/16” [1485] / 46 7/16” [1180]

30 1/2” [775]

78 3/4” [2000]

Measures: inch [millimeter]

Mesures: pouce [millimètre]

Medidas: pulgadas [milímetros]

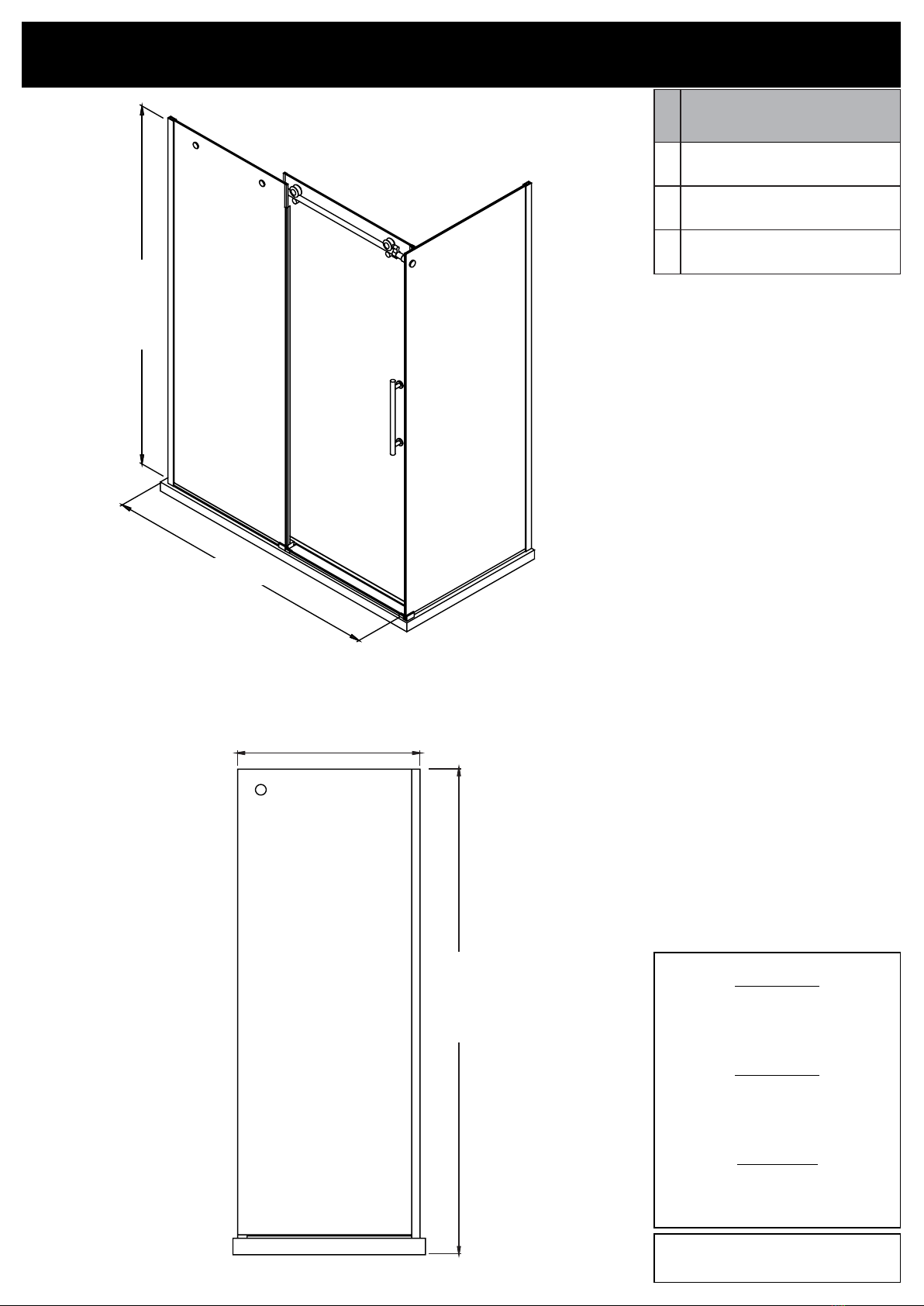

SHOWER DIMENSIONS

DIMENSIONS DE LA DOUCHE

DIMENSIONES DE LA DUCHA

Measurements

Mesures

Medidas

Shower height

Hauteur de la douche

Altura de la ducha

Shower width

Largeur de la douche

Ancho de la ducha

Side panel width

Largeur du panneau latéral

Ancho del panel lateral

*B*

ATTENTION!

This is the minimum shower width without

cutting the bar. See the “WALL-TO-

WALL DIMENSIONS” page for complete

adjustment details.

ATTENTION!

Largeur minimale de la douche sans

couper la barre. Voir la page « MESURES

MUR-À-MUR » pour plus de détails sur les

réglages.

¡ATENCIÓN!

Ancho mínimo de la ducha sin cortar la

barra. Consulte la página “MEDIDAS DE

PARED-A-PARED” para obtener más

detalles sobre la conguración.

PAGE 4

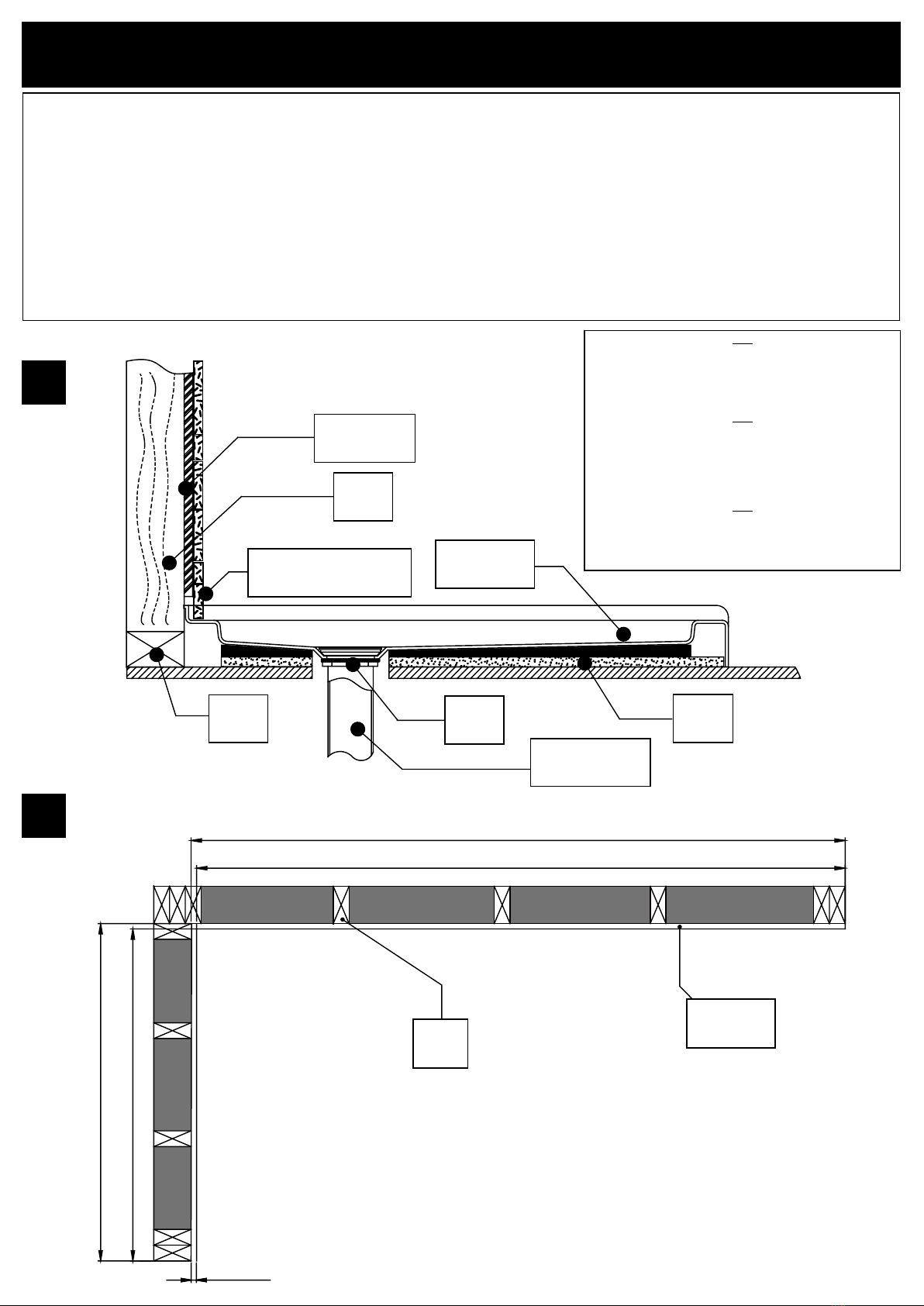

INSTALLATION STRUCTURE OVERVIEW

VUE D’ENSEMBLE DE LA STRUCTURE D’INSTALLATION

VISIÓN GENERAL DE LA ESTRUCTURA DE INSTALACIÓN

1. Before you start the installation of your product consult the illustration 1 below showing a side-view of the completed installation.

2. Illustration 2 shows the recommended wall structure and measurements for the product installation.

NOTE: Customer must follow and comply with the local and national building and plumbing codes. All illustrations in this manual are for reference

only and do not take precedent on any code or regulation. This product should be installed by a professional.

1. Avant de commencer l’installation de votre produit, consultez l’illustration 1 ci-dessous montrant une vue latérale de l’installation terminée.

2. L’illustration 2 montre la structure de paroi recommandée et les mesures pour l’installation du produit.

REMARQUE: Le client doit suivre et se conformer scrupuleusement aux codes locaux et nationaux de construction et de plomberie. Toutes les

illustrations de ce manuel ne sont faites que pour référence et ne prennent aucun précédent sur aucun code ou règlement. Ce produit doit être

installé par un professionnel.

1. Antes de iniciar la instalación del producto, ver Figura 1 muestra una vista lateral de la instalación se haya completado.

2. La gura 2 muestra la estructura de la pared recomendado y medidas para la instalación del producto.

NOTA: El cliente debe seguir y cumplir con los códigos de construcción locales y nacionales y fontanería. Todas las ilustraciones de este manual

son indicativos y se comprometen ningún precedente para cualquier código o reglamento. Este producto debe ser instalado por un profesional.

Drywall

Placoplâtre

Paneles de yeso

Stud

Montant

Soportes

Shower base

Base de douche

Plato de ducha

Cement

Ciment

Cemento

Drain

Desagüe Waste pipe

Tuyau d’évacuation

Tubería de desagüe

Stud

Montant

Soportes

Finished Wall (tiles or other)

Mur ni

Pared terminada

FAQ

Q: What thickness of cement must I apply?

A: Between 25 mm and 38 mm (1 in and 1.5 in).

Q: Is the base installed on the studs or on the drywall?

A: On the studs.

FAQ

Q: Quelle épaisseur de ciment dois-je appliquer ?

R: Entre 25 mm et 38 mm (1 po et 1.5 po).

Q: La base est-elle installée sur les montants ou sur les murs de

placoplâtre?

R: Sur les montants muraux.

FAQ

P: ¿Qué espesor de cemento debo aplicar?

R: Entre 25 mm y 38 mm (1 pu y 1.5 pu).

P: ¿Está instalada la base en los soportes o en el panel de yeso?

R: En los soportes.

259 13/16” [1520] / 47 13/16” [1215]

59 5/16” [1507] / 47 5/16” [1202]

1/2” [13]

31 1/2” [800]

32” [813]

Drywall

Placoplâtre

Panel de yeso

Stud

Montant

Viga

PAGE 5

PACKAGE CONTENT

CONTENU DE L’EMBALLAGE

CONTENIDO DEL PAQUETE

PAGE 6

PACKAGE CONTENT

CONTENU DE L’EMBALLAGE

CONTENIDO DEL PAQUETE

PAGE 7

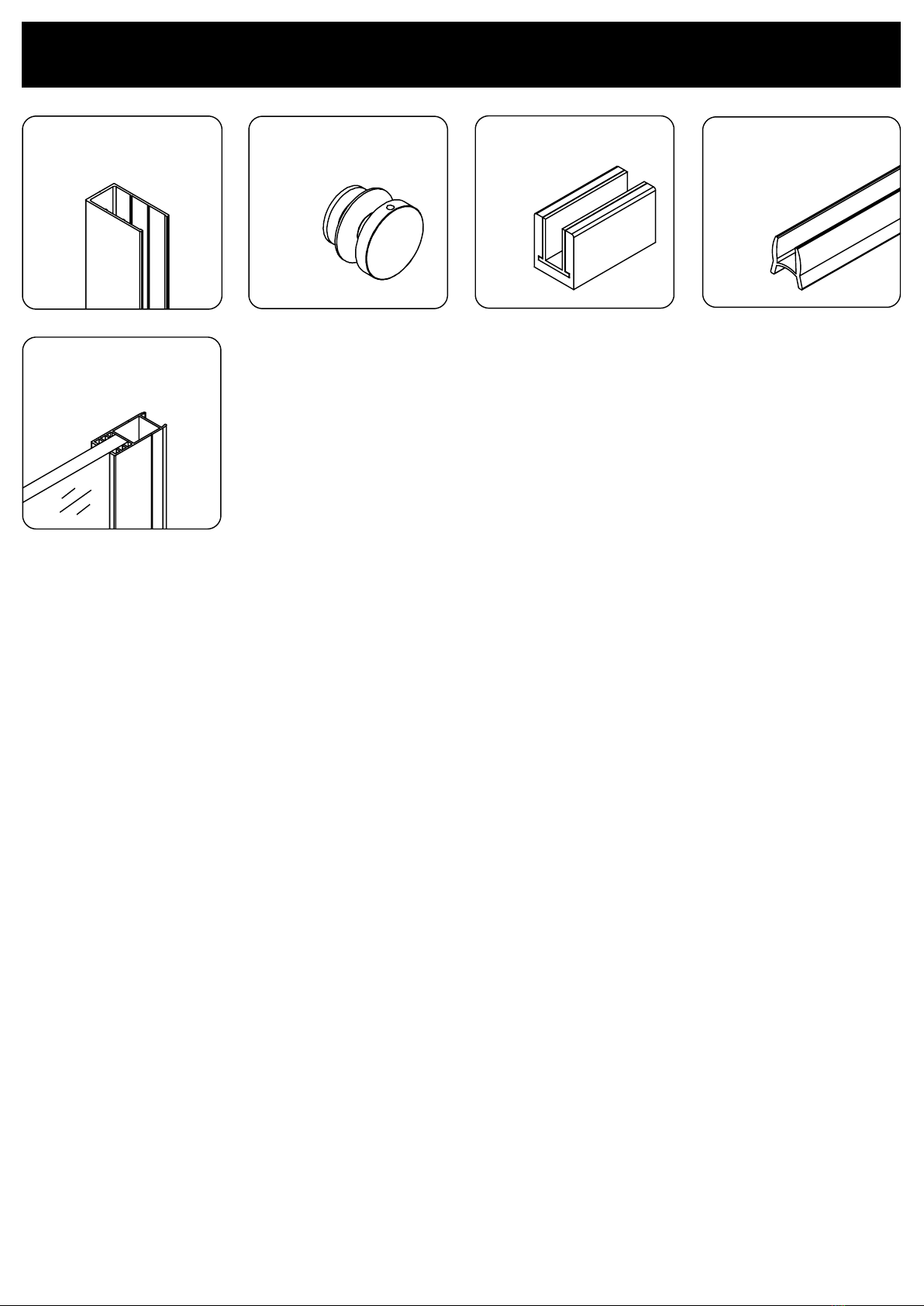

PART LIST

LISTE DES PIÈCES

LISTA DE PIEZAS

PART #

# DE PIÈCE

PARTE #

DESCRIPTION

DESCRIPCIÓN

QUANTITY

QUANTITÉ

CANTIDAD

CODE

CÓDIO

Wall track

Glissière

Riel de la pared

Satin Nickel / Satiné / Satinado: 99STR1064-WM

Matte Black / Noir Mat / Negro Mate: 99STR3938-WM

Side panel bracket for support bar anchor

Raccord du panneau latéral pour ancrage de la barre de support

Abrazadera del panel lateral para el anclaje de la barra de soporte

Satin Nickel / Satiné / Níquel satinado: 99SGC4109-WM

Matte Black / Noir Mat / Negro Mate: 99SGC4875-WM

Side panel clamp

Serre-joint pour panneau latéral

Abrazadera del panel lateral

Satin Nickel / Satiné / Níquel satinado: 99SGC4110-WM

Matte Black / Noir Mat / Negro Mate: 99SGC4876-WM

Side panel bottom seal strip

Bande d’étanchéité du bas du panneau latéral

Tira de sello en la parte inferior del panel lateral

Transparent / Transparent / Transparente: 99SRU0137

Matte Black / Noir Mat / Negro Mate: 99SRU3847-WM

Side panel

Panneau latéral

Panel lateral

Satin Nickel / Satiné / Níquel satinado: 99SG3794-WM

Matte Black / Noir Mat / Negro Mate: 99SG4079-WM

***

Complete hardware kit

Quincaillerie complete

Todo el hardware

Satin Nickel / Satiné / Níquel satinado: 99SHW6090-WM

Matte Black / Noir Mat / Negro Mate: 99SHW6168-WM

PAGE 8

SUPPLIED HARDWARE LIST

QUINCAILLERIE FOURNIE

CONTENIDO DE HARDWARE

TOOLS REQUIRED (not supplied)

OUTILS REQUIS (non fournis)

HERRAMIENTAS NECESARIAS (no incluido)

Screw

Vis

Tornillo

ST4x12mm

3+1

Wall Anchor

Ancrage mural

Tarugo

ø8x30mm

3+1

Cap

Capuchon

Capuchón

Fitting

Raccord

Accesorio

Screw

Vis

Tornillo

ST5x30mm

3+1

EE FF

Screw

Vis

Tornillo

ST5x25mm

2+1

Allen key

Clé Allen

Llave Allen

2.5mm & 4mm

Pencil

Crayon

Lápiz

Screwdriver

Tournevis

Destornillador

Drill and drill bits

Perceuse et forets

Taladro con brocas

ø1/8” (3mm) & ø3/6” (4mm) & ø5/16” (8mm)

Level

Niveau

Nivel

Measuring Tape

Ruban à mesurer

Cinta medidora

Silicone

Silicona

Rubber mallet

Maillet en caoutchouc

Mazo de goma

Cutter

Exacto

Cuchilla

Safety glasses

Lunettes de Sécurité

Anteojos de seguridad

Ratchet

Clé à rochet

Llave de trinquete

5mm Bit socket

PAGE 9

A B

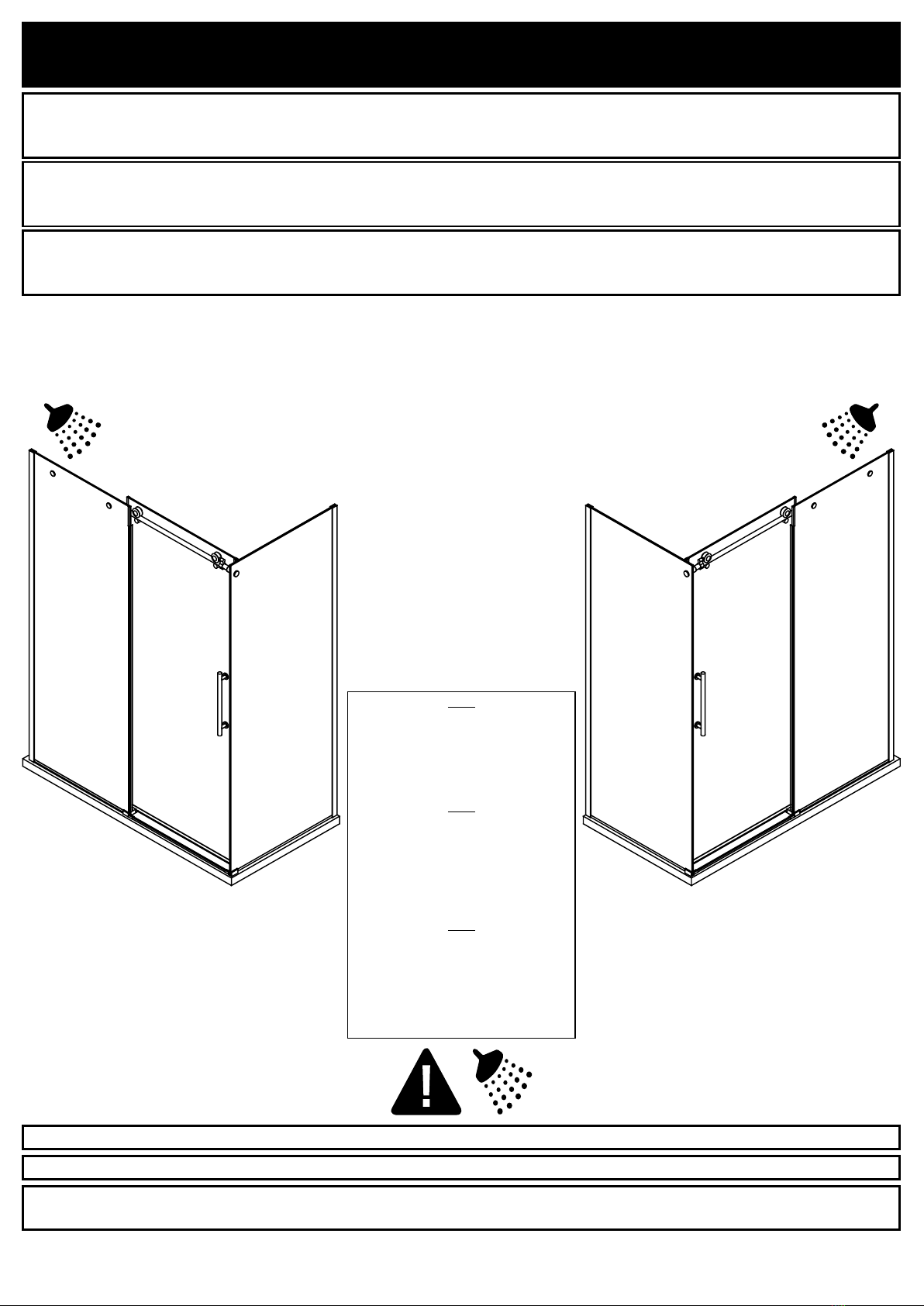

PREPARATION

PRÉPARATION

PREPARACIÓN

This instruction is drawn up for a door opening from right to left (see illustration A).

For an installation for a door opening from left to right (see illustration B), use the same instructions, but switch

around the panels: mirror e󰀨ect.

Utilisez ces instructions pour une ouverture de la porte de droite à gauche (illustration A).

Pour une installation de gauche à droite (illustration B), suivez ces mêmes instructions mais permuter l’emplacement

des panneaux: e󰀨et miroir.

Estas instrucciones fueron elaboradas para una abertura de puerta de derecha a izquierda (ilustración A).

Para una abertura de izquierda a derecha (ilustración B), siga estas mismas instrucciones, pero cambie el lugar

para la ubicación del riel: efecto espejo.

FAQ

Q: If the shower head is installed on the

other wall, will it leak?

A: It is possible to install your shower

head on the other side, but we strongly

recommend to install it as illustrated.

FAQ

Q: Y’aura t-il fuite si la pomme de

douche est installée sur l’autre mur?

R: Il est possible d’installer votre

pomme de douche de l’autre côté, mais

nous vous recommandons fortement de

l’installer comme illustré.

FAQ

P: ¿Habrá una fuga si la cabeza de

ducha está instalada en la otra pared?

R: Es posible instalar su cabezal

de ducha en el otro lado, pero le

recomendamos encarecidamente que

lo instale como se muestra.

Install the shower head on the door’s side as shown in the illustration! This will reduce the risk of leaking.

Installez le pommeau de douche du côté de la porte tel qu’illustré, an de diminuer les risques de fuites.

¡Instale la cabeza de la ducha hacia el lado de la puerta como se muestra! Esto reducirá el riesgo de escape de

agua.

PAGE 10

CAUTION

Please carefully read the following important safety information before handling or installing this shower. There is a risk of serious injury while

handling this product. To minimize these risks, please note:

• Always wear safety glasses and gloves while handling.

• Always read and follow all the steps in the installation instructions.

• Inspect all contents and glass for damage before installation.

• Extreme caution should be taken while handling the glass during installation as the tempered glass may shatter if in contact with a hard

surface.

• Handle the tempered glass with caution! Improperly handling the glass can cause it to break suddenly in small pieces (never in pointed

fragments).

• Always take all precautions not to touch the tempered glass with any tools during the installation, or after installed.

• Do not cut or modify the tempered glass as it will shatter if cut.

• Carefully remove product from packaging and keep packaging until installation is complete.

• Inspect all parts for damage; if there is damage to the unit prior to installation, please contact customer service at the number provided in

this guide.

• Install the shower on a oor that is level and able to accommodate the weight of the unit and an occupant.

• Consult local building codes and compliance standards prior to installation and ensure conformity.

• After installation, and from time to time, check the glass for t and nish to ensure that nothing has come loose since installation.

• Keep this installation manual for future reference.

SAFETY INFORMATION

INFORMATION SUR LA SÉCURITÉ

INFORMACIÓN DE SEGURIDAD

AVERTISSEMENT

Veuillez lire attentivement les importantes consignes de sécurité suivantes avant la manutention et l’installation de cette douche. La manipulation

de ce produit présente un risque de blessure grave. Pour minimiser ces risques, veuillez prendre note de ce qui suit:

• Toujours porter des lunettes et des gants de sécurité pendant la manutention.

• Toujours lire et suivre toutes les étapes indiquées dans les instructions d’installation.

• Avant l’installation, inspecter tout le contenu et le verre pour détecter toute forme de dommages.

• Pendant l’installation, faire très attention lorsque vous manipulez les pièces en verre, car le verre trempé peut se fracasser s’il entre en

contact avec une surface dure.

• Manipulez le verre trempé avec précaution sinon il pourrait se briser en petits morceaux (jamais en fragments pointus).

• Prendre toujours toutes les précautions nécessaires pour que, pendant l’installation ou après, les outils que vous utilisez n’entrent pas en

contact avec le verre trempé.

• Ne pas couper ni modier le verre trempé, car il pourrait se briser en éclat s’il est coupé.

• Sortir le produit de son emballage avec soin et le conserver jusqu’à ce que l’installation soit complétée.

• Inspectez toutes les pièces. S’il y a des dommages sur le produit avant l’installation, veuillez communiquer avec le service à la clientèle au

numéro indiqué dans ce guide.

• Installez la douche sur un plancher au niveau et capable de supporter le produit et son utilisateur.

• Veuillez consulter le code du batiment et les normes de conformité avant l’installation du produit.

• Après l’installation, et périodiquement, vérier l’assemblage et la nition des pièces en verre, pour vous assurer qu’aucun élément ne s’est

desserré depuis l’installation.

• Conserver le présent manuel d’instruction pour consultation future.

PRECAUCIÓN

Lea cuidadosamente la siguiente información importante antes de manipular e instalar la ducha. Hay riesgo de lesiones graves mientras se

manipula el producto. Para minimizar estos riesgos, sírvase notar:

• Utilice siempre anteojos de seguridad y guantes durante la manipulación.

• Lea y siga siempre todos los pasos en las instrucciones de instalación.

• Inspeccione todo el contenido y el vidrio por daños antes de la instalación.

• Hay que prestar atención especial mientras se manipula el vidrio durante la instalación ya que el vidrio templado se puede despedazar al

contacto con una supercie dura.

• Manipule el vidrio templado con precaución! Una manipulación inadecuada del vidrio puede ocasionar que se rompa.

• Observe siempre todas las precauciones para no tocar el vidrio templado con ninguna herramienta durante ni después de la instalación.

• No corte el vidrio templado puesto que se despedazará si se corta.

• Retire con cuidado los productos de envase y embalaje mantendrá hasta que la instalación se haya completado.

• Inspeccione todas las piezas en busca de daños, si hay daños en la unidad antes de la instalación, póngase en contacto con el servicio al

cliente al teléfono que gura en esta guía.

• Instale la ducha en un piso que esté nivelado y pueda contener el peso de la unidad y de un ocupante.

• Consulte los códigos de construcción locales y normas requeridas antes de la instalación y asegúrese de cumplirlos.

• Después de la instalación, y de tiempo en tiempo, verique el ajuste el acabado del vidrio para asegurarse de que nada se ha aojado con

el tiempo.

• Guarde este manual de instalación para consulta en el futuro.

PAGE 11

NOTICE

Any modication or alteration from what is specied in this instruction manual will void any and all warranty on this

product.

The distributor is not responsible for any damage to the unit or personal property caused by improper installation. If

you disregard instructional warnings, you will void your warranty and possibly deal with water damage.

Consult the distributor’s website for any additional information or question on this product’s installation.

SAFETY NOTICE

AVIS DE SÉCURITÉ

AVISOS DE SEGURIDAD

AVIS

Toute modication ou altération apportée aux indications données dans le présent manuel d’instructions annule

toute garantie associée à ce produit.

Le distributeur n’est pas responsable pour les dommages sur le produit ou sur la personne causés par une installation

inadéquate. Si vous ne tenez pas compte des indications du manuel d’instruction, vous annulerez votre garantie et

vous vous exposerez à des dommages causés par les fuites d’eau.

Pour de plus amples renseignements sur l’installation du produit ou si vous avez des questions, veuillez consulter

le site du distributeur.

ATENCIÓN

Cualquier modicación o alteración con respecto a lo especicado en este manual de instrucción anulará toda la

garantía de este producto.

El distribuidor no se hace responsable por cualquier tipo de daño a la unidad o propiedad personal ocasionado por

una instalación inadecuada. Ignorar estas instrucciones anulará la garantía y ocasionará daños potenciales por

agua en su hogar.

Consulte el sitio web del distribuidor para cualquier información adicional o pregunta sobre la instalación de este

producto.

PREPARATION

PRÉPARATION

PREPARACIÓN

You will need at least two people to install this unit properly.

Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list

and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.

2 personnes sont requises pour installer le produit correctement et sécuritairement.

Avant de commencer l’installation du produit, soyez assuré d’avoir toutes les pièces. Comparez les pièces avec les

listes fournies. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.

Necesitará al menos dos personas para instalar esta unidad de forma adecuada.

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista

del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas

están dañadas.

PAGE 12

WALL TRACK INSTALLATION

INSTALLATION DE LA GLISSIÈRE

INSTALACIÓN DEL RIEL DE PARED

1.1-1.2. Position the wall tracks (A) as illustrated. Level the tracks (A) and mark the track holes positions.

1.3. Remove the tracks and drill pilot holes in the marked locations with a ø5/16” (8mm) drill bit.

1.4. If there are no studs located behind the wall tracks (A), then insert the wall anchors (AA) using a rubber mallet until the wall anchors are ush with the wall.

1.5. Replace and secure the tracks (A) with screws (BB). Do not overtighten.

1.1-1.2. Positionnez les glissières (A) tel qu’illustré. Mettre les glissières (A) à niveau et marquer l’emplacement des trous.

1.3. Retirez les glissières et percez des trous guides aux endroits marqués avec un foret ø5/16” (8mm).

1.4. S’il n’y a pas de montant mural derrière les glissières (A), alors insérez les ancrages muraux (AA) en utilisant un maillet en caoutchouc.

1.5. Replacez les glissières (A), puis la xer avec les vis (BB). Ne pas serrer trop fortement.

1.1-1.2. Posicionar los rieles (A) como se muestra. Nivele los rieles (A) y marque las posiciones de los agujeros del riel.

1.3. Retire los rieles y perfore los agujeros guía en los sitios marcados con una broca de ø5/16” (8mm).

1.4. Si no hay un soporte de pared detrás los rieles (A), inserte los tarugos (AA) con un mazo de goma hasta que estos queden al ras de la pared.

1.5. Vuelva a colocar y jar los rieles (A) con los tornillos (BB). No los apriete excesivamente.

ø5/16”

8mm

1.3

1.4 WARNING!

If there are no studs aligned to the wall track behind

the drywall, use the wall anchors to ensure the

screws won’t become loose.

AVERTISSEMENT!

S’il n’y a pas de montants alignés derrière le mur de

placoplâtre, utilisez les ancrages muraux pour vous

assurer que les vis ne se desserreront pas.

¡ADVERTENCIA!

Si no hay clavos alineados en el camino de la pared

detrás de los paneles de yeso, anclajes de pared

uso para asegurar que los tornillos no liberarán.

13/16”[20]

7/16” [11]

1.1

15/16” [24]

9/16” [15]

1.2

1.5

PAGE 13

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

2.1-2.2. Insert the xed panel bottom seal strip (L) on the base of the xed panel (B). Insert the side panel bottom seal strip (U) on the base of the side panel

(V). Cut the surplus part with a cutter.

2.3-2.4. Insert the xed panel (B) into the wall track (A). Insert the side panel (V) into the wall track (A). Do not fully tighten it as further adjustments may be

required.

Note: The wall track (A) allows you to adjust the position of the xed panel (B) and the side panel (V). Adjusting the depth and/or giving the glass

panel a slight angle allows for precise alignment with the door.

2.1-2.2. Insérez la bande d’étanchéité du panneau xe (L) à la base du panneau xe (B). Insérez la bande d’étanchéité du panneau latéral (U) à la base du

panneau latéral (V). Coupez la partie en surplus avec un exacto.

2.3-2.4. Insérez le panneau xe (B) dans la glissière (A). Insérez le panneau latéral (V) dans la glissière (A). Ne pas le xer car vous pourriez apporter de futurs

ajustements.

Note: La glissière (A) permet d’ajuster la position du panneau xe (B) et le panneau latéral (V). Ajustez la profondeur ou/et donner un léger angle au

panneau permet d’obtenir un alignement parfait avec la porte.

2.1-2.2. Inserte la tira de sello en la parte inferior del panel jo (L) en la base del panel jo (B). Inserte la tira de sello en la parte inferior del panel lateral (U) en

la base del panel lateral (V). Corte la parte sobrante con una cuchilla a la longitud adecuada.

2.3-2.4. Inserte el panel jo (B) en el riel de pared (A). Inserte el panel lateral (V) en el riel (A). No lo apriete completamente ya que se puede necesitar más

ajustes.

Nota: El riel de pared (A) le permiten ajustar la posición del panel jo (B) el panel lateral (V). Al ajustar la profundidad y/o al mover el panel hacia un

ligero ángulo se permite una alineación precisa con la puerta.

1 9/16” [40]

2.22.1

2.3 2.4

PAGE 14

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

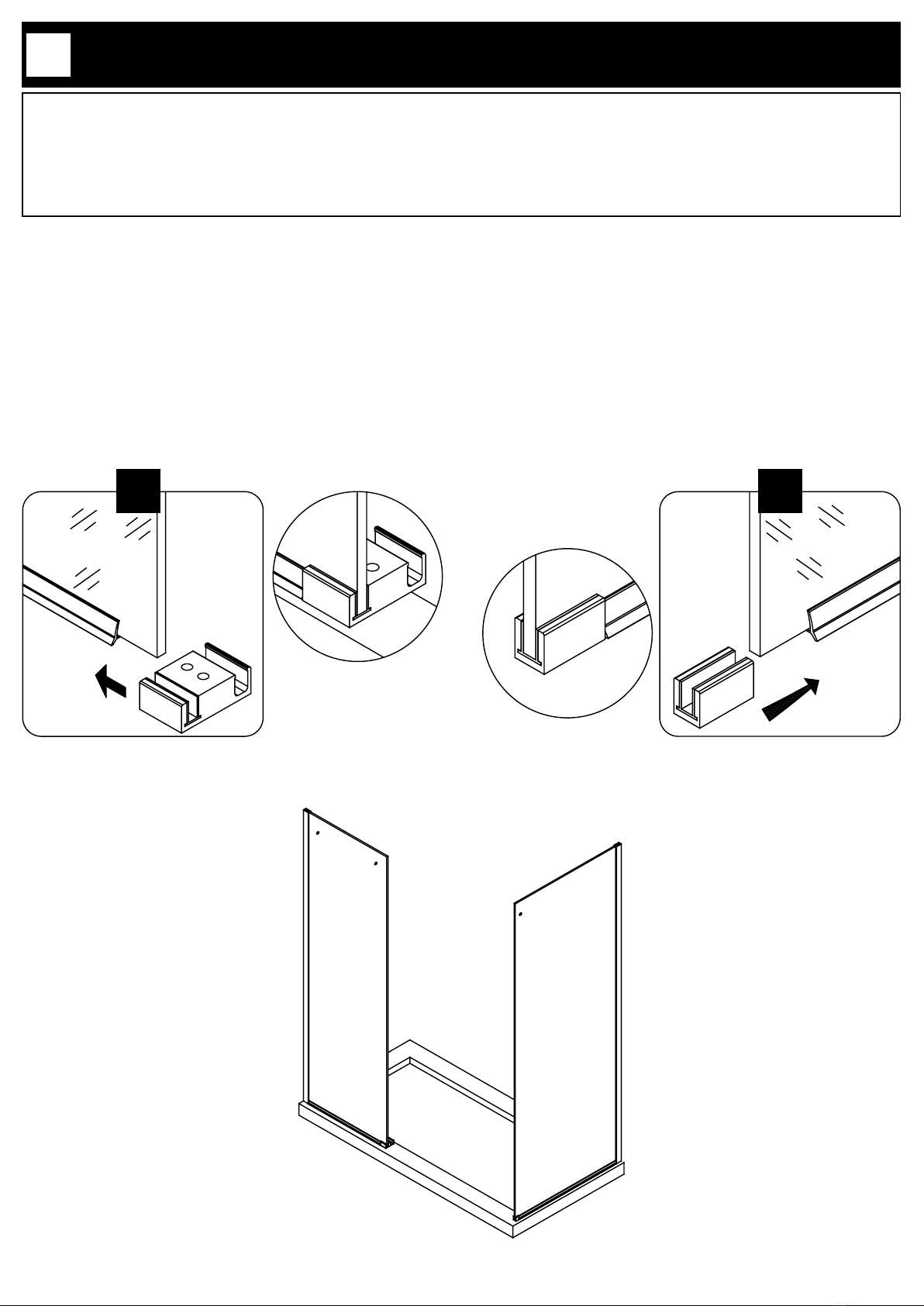

3.1-3.2. Smoothly slide the sliding door guide (O) at the bottom of the xed panel (B). Smoothly slide the side panel clamp (S) at the bottom of the side panel

(V), but without securing it.

3.1-3.2. Placez le guide de porte (O) au bout du panneau xe (B), Placez le serre-joint pour panneau latéral (S) au bout du panneau latéral (V), mais sans le

sécuriser.

3.1-3.2. Deslice suavemente la guía (O) en la parte inferior del panel jo (B). Deslice suavemente abrazadera del panel lateral (S) en la parte inferior del panel

lateral (V) sin jarla.

3.1 3.2

PAGE 15

NEXT STEP MAY REQUIRE TO TRIM THE SUPPORT BAR

If the glass panel width “D” is smaller than 58 7/16” (1485mm) / 46 7/16”

(1180mm), you will have to trim it down. Below calculation is for reference

only: Ensure you made all the proper measurements before you cut the bar.

1. Measure the distance “D” at the height where the bar will be installed.

2. Cut the bar to a total length of L = D - 7/8” (L = D - 22mm).

LA PROCHAINE ÉTAPE PEUT EXIGER DE COUPER LA BARRE DE SUPPORT

Si la largeur D du panneau est plus petite que 58 7/16” (1485mm) / 46 7/16”

(1180mm), elle doit être coupée. Le calcul ci-dessous est à titre de référence

uniquement: S’Assurez d’avoir e󰀨ectué toutes les mesures appropriées avant

de couper la barre.

1. Mesurer la distance «D» à la hauteur où la barre de support sera installée.

2. Couper la barre à une longueur totale de L = D - 7/8” (L = D - 22mm).

PARA EL SIGUIENTE PASO PUEDE SE NECESARIO RECORTAR LA BARRA

DE SOPORTE

Si el ancho del panel de vidrio “D” es menor que 58 7/16” (1485mm) / 46 7/16”

(1180mm), tendrá que recortarlo. El siguiente cálculo sirve únicamente como

referencia. Asegúrese de haber tomado todas las medidas adecuadas antes

de cortar la barra.

1. Mida la distancia “D” a la altura donde se instalará la barra.

2. Corte la barra a una longitud total de L = D - 7/8” (L = D - 22mm).

L = D - 7/8”

L = D - 22mm

PAGE 16

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

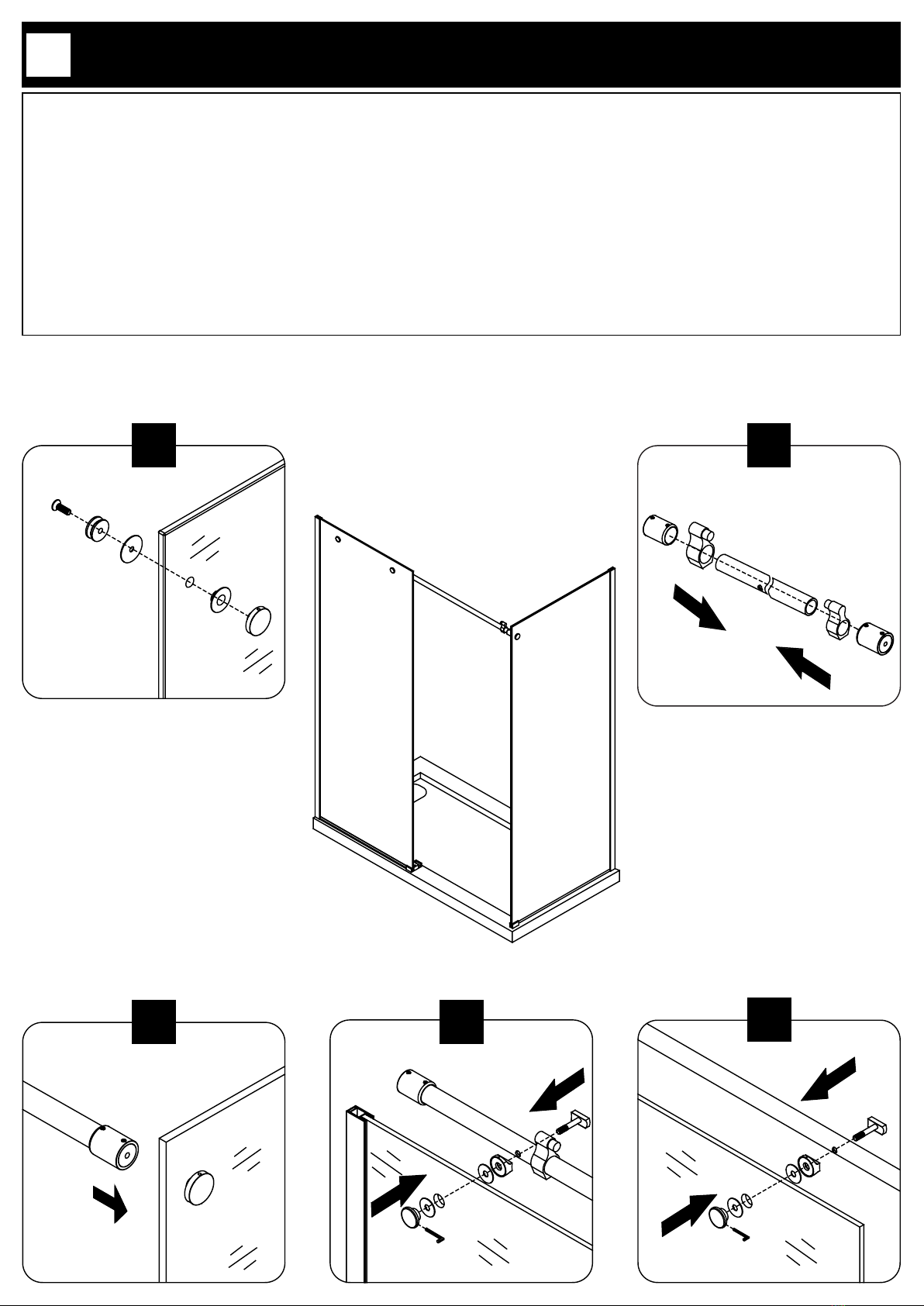

4.1. Install the support bar anchor (found in your shower enclosure package) onto the side panel (V), by using the side panel support bar anchor bracket (R).

4.2. Slide the 2 stoppers (D) and the 2 support bar anchors (C) onto the support bar (E).

4.3. Install the support bar to the side panel (V).

4.4-4.5. Loosely mount the support bar (E) onto xed panel (B) using the brackets (F) and level it.

4.1. Installez l’ancrage pour barre de support (se trouvant dans l’emballage de la cabine de douche) sur le panneau latéral (V), en utilisant le raccord du panneau

latéral pour ancrage de la barre de support (R).

4.2. Glissez les 2 buttées pour roues (D) et les 2 ancrages pour la barre de support (C) sur la barre de support (E).

4.3. Installez la barre de support au panneau latéral (V).

4.4-4.5. Sans trop serrez, installez la barre de support (E) sur le panneau xe (B) en utilisant les raccords pour panneau xe (F) et mettre à niveau.

4.1. Instale el ancla de expansión de la barra de soporte (que se encuentra en el paquete del cerramiento para ducha) en el panel lateral (V). Para ello, use el

soporte del ancla de expansión de la barra de soporte del panel lateral (R).

4.2. Deslice los 2 retenedores (D) y los 2 anclajes (C) de la barra de soporte sobre la barra de soporte (E).

4.3. Instale la barra de soporte al panel lateral (V).

4.4-4.5. Monte la barra de soporte (E) sin apretar en el panel jo (B) utilizando las abrazaderas (F) y nivélela.

4.4

4.1

4.3

4.2

EDC

4.5

PAGE 17

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

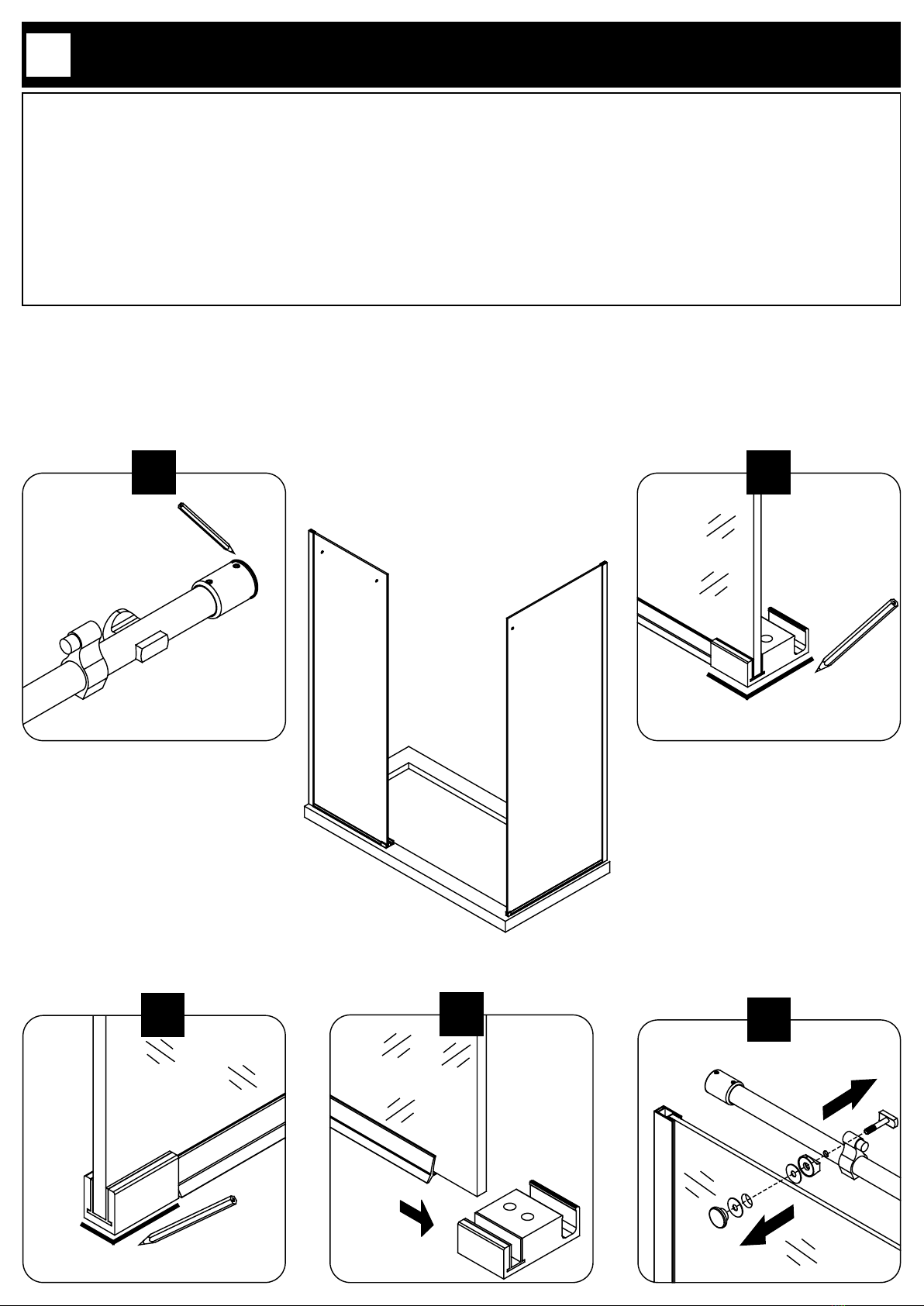

5.1. Mark the outline of the support bar’s anchor (C) on the wall.

5.2. Mark the position of the guide (O).

5.3. Mark the position of the side panel clamp (S).

5.4-5.5. Completely remove the guide (O) and the support bar (E).

5.1. Marquez le contour de l’ancrage (C) sur le mur.

5.2. Marquez la position le guide de porte (O).

5.3. Marquez la position le serre-joint pour panneau latéral (S).

5.4-5.5. Complètement retirer le guide (O) et la barre de support (E).

5.1. Marque el contorno del anclaje de la barra de soporte (C) en la pared.

5.2. Marque las posiciones de la guía (O).

5.3. Marque las posiciones de la abrazadera del panel lateral (S).

5.4-5.5. Retire completamente el guía (O) y la barra de soporte (E).

5.2

5.3

5.1

5.4

5.5

PAGE 18

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

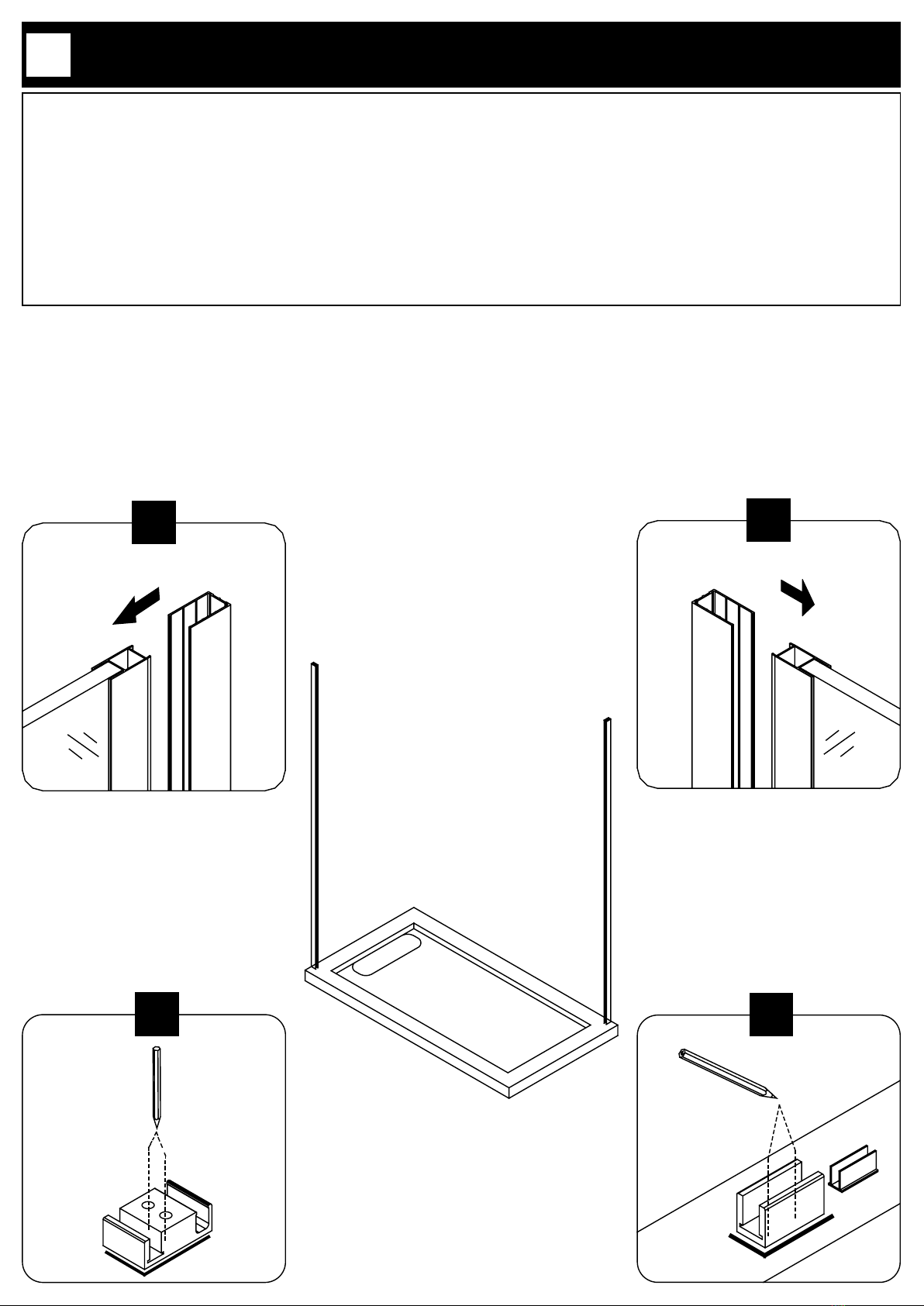

6.1. Completely remove the side panel (V).

6.2. Completely remove the xed panel (B).

6.3. Mark the position of hole of the sliding door guide (O).

6.4. Mark the position of hole of the side panel clamp (S).

6.1. Complètement retirer le panneau latéral (V).

6.2. Complètement retirer le panneau xe (B).

6.3. Marquez la position du trou pour le guide de porte (O).

6.4. Marquez la position du trou pour le serre-joint pour panneau latéral (S).

6.1. Retire completamente el panel lateral (V).

6.2. Retire completamente el panel jo (B).

6.3. Marque la posición del agujero de la guía (O).

6.4. Marque la posición del agujero de abrazadera del panel lateral (S).

6.3 6.4

6.1 6.2

PAGE 19

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

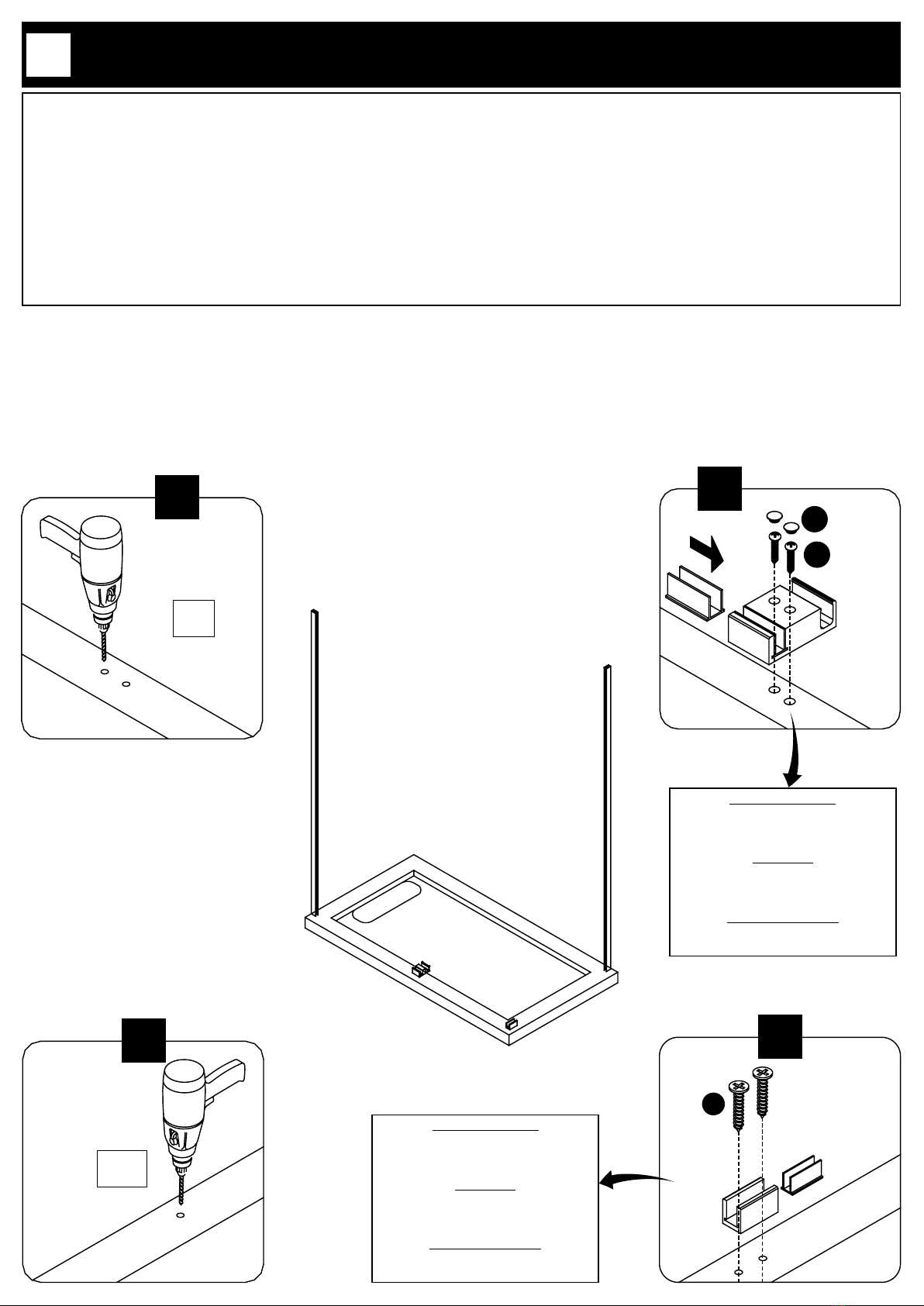

7.1. Drill a pilot hole for the sliding door guide (O) using a ø1/8” (3mm) drill bit.

7.2. Install the sliding door guide (O) with the screw (CC) and the cap (II).

7.3. Drill a pilot hole for the side panel clamp (S) using a ø5/32” (4mm) drill bit.

7.4. Install the side panel clamp (S) with the screw (MM).

7.1. Percez un trou pilote pour le guide de porte (O) en utilisant un foret de ø1/8” (3mm).

7.2. Installez le rail de porte (O) avec la vis (CC) et le capuchon (II).

7.3. Percez un trou pilote pour le serre-joint pour panneau latéral (S) en utilisant un foret de ø5/32” (4mm).

7.4. Installez le serre-joint pour panneau latéral (S) avec la vis (MM).

7.1. Perfore un agujero guía para la guía (O) de la puerta corrediza utilizando una broca de ø1/8” (3mm).

7.2. Instale el riel de la puerta (O) con el tornillo (CC) y la tapa (II).

7.3. Perfore un agujero guía para abrazadera del panel lateral (S) utilizando una broca de ø5/32” (4mm).

7.4. Instale la abrazadera del panel lateral (S) con el tornillo (MM).

ø1/8”

3mm

HELPFUL HINT!

Add a drop of silicone in the holes

before inserting the screws.

ASTUCE!

Ajoutez une goutte de silicone dans les

trous avant de visser.

¡CONSEJO ÚTIL!

Agregue una gota de silicona en los

oricios antes de insertar los tornillos.

7.1 7.2

HELPFUL HINT!

Add a drop of silicone in the holes

before inserting the screws.

ASTUCE!

Ajoutez une goutte de silicone dans les

trous avant de visser.

¡CONSEJO ÚTIL!

Agregue una gota de silicona en los

oricios antes de insertar los tornillos.

ø5/32”

4mm

7.3 7.4

PAGE 20

FIXED PANEL AND SIDE PANEL INSTALLATION

INSTALLATION DU PANNEAU FIXE ET DU PANNEAU LATÉRAL

INSTALACIÓN DEL PANEL FIJO Y DEL PANEL LATERAL

8.1. Place the support bar anchor (C) back on it’s wall mark, then mark it’s center on the wall.

8.2-8.3. Drill a hole on the center marks with a ø5/16” (8mm) drill bit . If there are no studs located behind the support bar anchors (C), then insert the wall anchors

(AA) using a rubber mallet until the wall anchors are ush with the wall. Fix the center tting on the support bar anchor (C) using the screws (GG).

8.1. Placez l’ancrage (C) à l’endroit marqué sur le mur et marquez son centre.

8.2-8.3. Percez un trou à la marque du centre avec un foret ø5/16” (8mm). S’il n’y a pas de montant mural derrière les ancrages (C), alors insérez les ancrages

muraux (AA) en utilisant un maillet en caoutchouc. Fixez les ancrages (C) au mur avec les vis (GG).

8.1. Coloque el anclaje de la barra de soporte (C) en la marca de la pared y, a continuación, marque su centro en la pared.

8.2-8.3. Perfore un agujero en las marcas centrales con una broca ø5/16” (8mm). Si no hay un soporte de pared detrás los anclajes (C), inserte los tarugos (AA)
