Regtronic BS/2-B
Montage- und Bedienungsanleitung

|2
Inhalt
1 Installation..........................................4
1.1 Montage............................................................4
1.2 Elektrischer Anschluss...................................4
1.3 Datenkommunikation / Bus .........................5
1.4 Klemmenbelegung..........................................6
2 Bedienung und Funktion...................8
2.1 Einstelltasten....................................................8
2.2 System-Monitoring-Display..........................8
2.3 Blinkcodes........................................................9
3 Inbetriebnahme ...............................10
4 Kanalübersicht.................................11
4.1 Anzeigekanäle................................................11
4.2 Einstellkanäle .................................................12
5 Fehlersuche ......................................19
5.1 Verschiedenes ...............................................20
Sicherheitshinweise
Bitte beachten Sie:
•Sicherheitshinweise, um Gefahren und Schäden für
Menschen und Sachwerte auszuschließen
•die jeweiligen, gültigen Normen,Vorschriften und Richt-
linien!
Zielgruppe
Diese Anleitung richtet sich ausschließlich an autorisierte
Fachkräfte.
•Elektroarbeiten dürfen nur von Elektrofachkräften
durchgeführt werden.
•Die erstmalige Inbetriebnahme hat durch den Ersteller
der Anlage oder einen von ihm benannten Fachkundigen
zu erfolgen.
Symbolerklärung
Signalwörter kennzeichnen die Schwere der Gefahr, die
auftritt, wenn sie nicht vermieden wird.
WARNUNG bedeutet, dass Personenschäden, unter
Umständen auch lebensgefährliche Verletzungen auftreten
können.
ACHTUNG bedeutet, dass Sachschäden auftreten können.
Angaben zum Gerät
BestimmungsgemäßeVerwendung
Der Solarregler ist für den Einsatz in thermischen Solar-
anlagen unter Berücksichtigung der in dieser Anleitung
angegebenen technischen Daten bestimmt.
Die bestimmungswidrigeVerwendung führt zum Ausschluss
jeglicher Haftungsansprüche
WARNUNG! Warnhinweise sind mit einem
Warndreieck gekennzeichnet!
Es wird angegeben, wie die Ge-
fahr vermieden werden kann!
Hinweis
Hinweise sind mit einem Informationssymbol
gekennzeichnet.
ÎTextabschnitte, die mit einem Pfeil gekennzeichnet sind,
fordern zu einer Handlung auf.
CE-Konformitätserklärung
Das Produkt entspricht den relevanten Richt-
linien und ist daher mit der CE-Kennzeichnung
versehen.Die Konformitätserklärung kann beim
Hersteller angefordert werden.
Hinweis
Starke elektromagnetische Felder können die
Funktion des Reglers beeinträchtigen.
ÎSicherstellen, dass Regler und Anlage keinen
starken elektromagnetischen Strahlungs-
quellen ausgesetzt sind.

3 |
•System-Monitoring-Display
•Bis zu 4 Pt1000Temperatursensoren
•1 Halbleiterrelais zur Drehzahlregelung
•Wärmemengenbilanzierung
•S-Bus
•Funktionskontrolle
•Kontrolle des Systems über
ServiceCenter Software möglich
•Bedienerfreundlich durch einfache
Handhabung
•Montagefreundliches Gehäuse in
herausragendem Design
•Sehr niedriger Stromverbrauch
•HE-Pumpenansteuerung über Adapter
2.6"
66 mm
4.3"
110 mm
6.8"
172 mm
1.1"
28 mm
0.4" / 11 mm
1.9" / 47 mm
0.5" / 13 mm
6.1"
155 mm
Lieferumfang:
1 × Regtronic BS/2-B
1 × Zubehörbeutel
1 × Bedienungsanleitung
Zusätzlich im Komplettpaket:
Temperatursensoren (je nach Ausführung)
Technische Daten
Gehäuse: Kunststoff, PC-ABS und
PMMA
Schutzart: IP 20 / EN 60529
Umgebungstemperatur:
0 ... 40 °C
[32 ... 104 °F]
Abmessungen:
172 × 110 × 47 mm
6.8" × 4.3" × 1.9"
Einbau: Wandmontage, Schalttafel-
Einbau möglich
Anzeige: System-Monitor zur Anla-
genvisualisierung, 16-Segment Anzeige,
7-Segment Anzeige, 8 Symbole zum
Systemstatus und Betriebskontroll-LED
Bedienung: Über drei Drucktaster
in Gehäusefront
Funktionen: Temperaturdifferenz-
regler mit optional zuschaltbaren
Anlagenfunktionen. Funktionskon-
trolle, Betriebsstundenzähler für
die Solarpumpe, Drehzahlregelung,
Drainback-Option und Wärmemen-
genbilanzierung.
Eingänge:
für 4 Temperatursensoren Pt1000
Ausgang: 1 Halbleiterrelais
Bus: S-Bus
Versorgung: 100 ... 240 V~
Standby-Leistungsaufnahme:
< 1 W
Schaltleistung:
R1: 1 (1) A 100 ... 240 V~
(Halbleiterrelais)
Überblick

|4
Display
Drucktaste
Topfsicherung T4A
Kabldurchführungenmit
Zugentlastungsbügeln
Blende

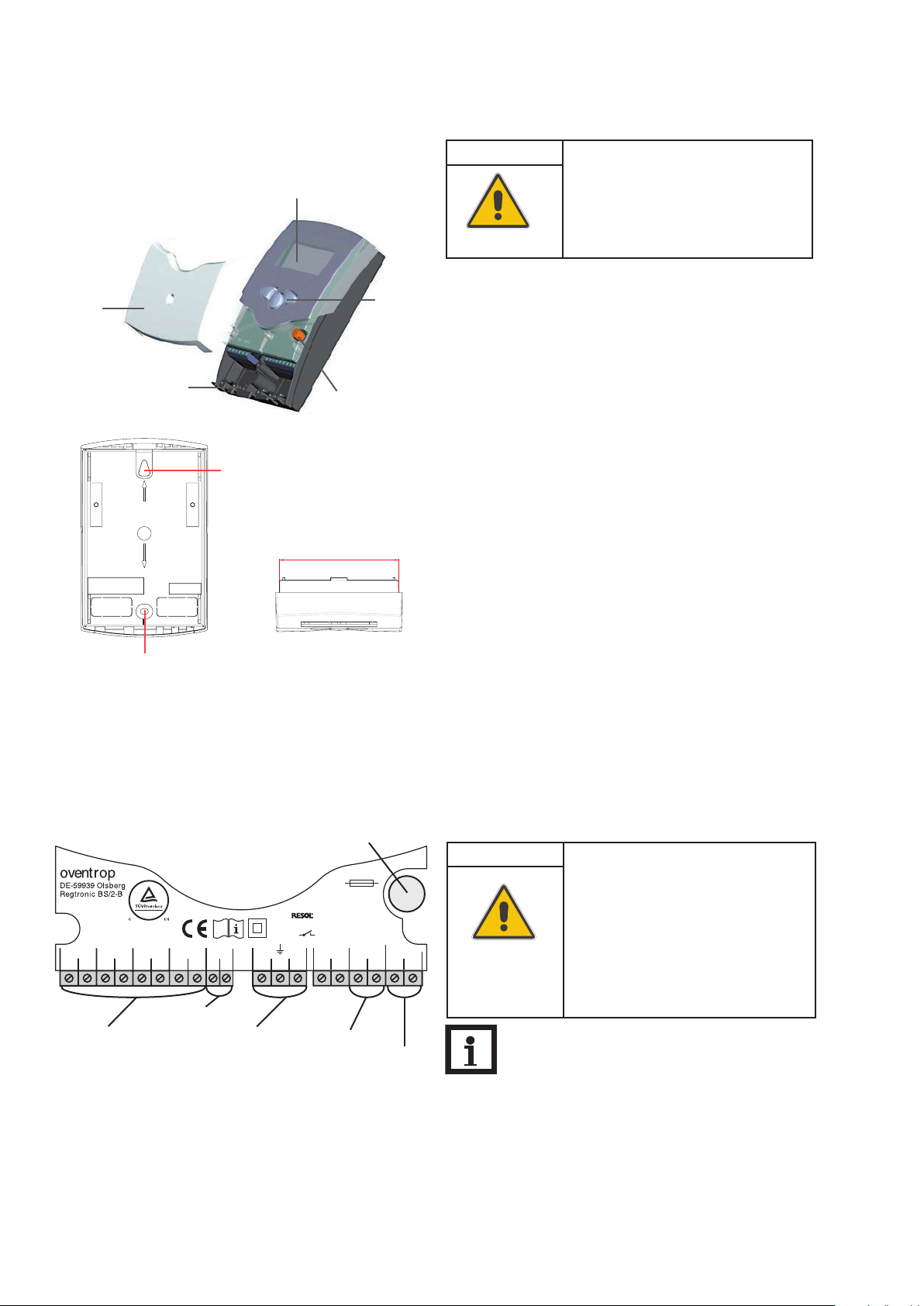

Das Gerät nur an Orten montieren, welche die folgenden
Anforderungen erfüllen:
•trockener Innenraum
•nicht-aggressives Umfeld
•fern von elektromagnetischen Feldern
Der Regler muss zusätzlich über eine Einrichtung mit einer
Trennstrecke von mindestens 3 mm [0.12"] allpolig,bzw. mit
einer Trennvorrichtung nach den geltenden Installationsre-
geln vom Netz getrennt werden können.
Netzanschluss- und Sensorleitungen getrennt verlegen!
ÎDie Kreuzschlitzschraube in der Blende herausdrehen
und die Blende nach unten vom Gehäuse abziehen
ÎAufhängungspunkt an der Wand markieren und Bohr-
loch vorbereiten
ÎEinen der beiliegenden Dübel mit der zugehörigen
Schraube vormontieren. Dabei den Schraubenkopf
etwas hervorstehen lassen
ÎGehäuse an der Schraube aufhängen Durch die Befe-
stigungsöffnung den Befestigungspunkt an derWand
markieren (Lochabstand 130 mm [5.1"])
ÎLoch bohren und Dübel einsetzen
ÎGehäuseaufhängung und mit der verbleibenden
Schraube durch die Befestigungsöffnung fixieren
ÎElektrischen Anschluss gemäß der in Kap. 1.2 beschrie-
benen Klemmenbelegung durchführen
ÎBlende wieder auf das Gehäuse setzen
ÎBlende mit der Kreuzschlitzschraube fixieren
104 mm
4.1“
130 mm
5.1“
Aufhängung
Befestigungsöffnung
S-Bus
12
S1 S2 S3
3456
Te mp. Sensor Pt1000
LNR1N
20191817
S4
78 141312
T4A
S-Bus
910
1 (1)A100 ... 240V~
100 ... 240V~
50-60 Hz
IP 20
CU 72091163 01
Netzklemmen
Sicherung
Verbraucherklemmen
Sensorklemmen Erdungsklemmen Hinweis:
Wenn nicht-drehzahlgeregelteVerbraucher ange-
schlossen werden, muss die Mindestdrehzahl für
das entsprechende Relais auf 100 % eingestellt
werden.
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführendeTeile frei!
ÎVor jedem Öffnen des Gehäu-
ses das Gerät allpolig von der
Netzspannung trennen!
ACHTUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile
führen!
ÎVor dem Berühren des Gerätein-
neren für eine statische Entladung
sorgen! Dazu ein geerdetes Bau-
teil (z. B.Wasserhahn, Heizkärper
o. ä.) berühren.
Die Herstellung der Netzverbindung muss immer der letzte
Arbeitsschritt der Installation sein!
Die Stromversorgung des Reglers muss über einen externen
Netzschalter hergestellt werden. Die Versorgungsspannung
muss 100 ... 240V~ (50 ... 60 Hz) betragen. Flexible Leitungen
müssen mit den beiliegenden Zugentlastungen und den zu-
gehörigen Schrauben am Gehäuse fixiert werden.
1 Installation
1.1 Montage
1.2 Elektrischer Anschluss

5 |
1.3 Datenkommunikation / Bus Der Regler ist mit einem S-Bus zur Datenkommunikation
mit und zur Energieversorgung von externen Modulen aus-
gestattet. Die S-Bus-Leitungen können mit beliebiger Polung
an die mit „S-Bus“ markierten Klemmen angeschlossen
werden. Es können ein oder mehrere S-Bus-Module ange-
schlossen werden, z. B.
•Datalog CS-BS
12
S1 S2 S3
3456
Te mp. Sensor Pt1000
LNR1N
20191817
S4
78 14
1312
T4A
S-Bus
910
1 (1)A100 ... 240V~
100 ... 240V~
50-60 Hz
IP 20
CU 72091163 01
S-Bus
Anschlussklemmen
Der Regler ist mit einem Halbleiterrelais ausgestattet, an
das Verbraucher wie z. B. eine Pumpe, ein Ventil etc. ange-
schlossen werden kann:
•Relais 1
18 = Leiter R1
17 = Neutralleiter N
13 = Erdungsklemme
Der Netzanschluss wird an den folgenden Klemmen
hergestellt:
19 = Neutralleiter N
20 = Leiter L
12 = Erdungsklemme
Die Temperatursensoren (S1 bis S4) müssen mit be-
liebiger Polung an die folgenden Klemmen angeschlossen
werden:
1 / 2 = Sensor 1 (z.B. Sensor Kollektor)
3 / 4 = Sensor 2 (z.B. Sensor Speicher)
5 / 6 = Sensor 3 (z.B. Sensor Speicher oben)
7 / 8 = Sensor 4 (z.B. Sensor Rücklauf)
Alle Pt1000 Temperatursensoren sind an ihrer Spitze mit
einem Messelement aus Platin ausgestattet. Der Widerstand
des Messelements verändert sich im Verhältnis zur Tempe-
ratur (siehe Tabelle in Kap. 5).
Der Unterschied zwischen den Sensortypen FKP und FRP
liegt nur im Isolationsmaterial. Das Isolationsmaterial der
FKP-Sensorleitung widersteht höheren Temperaturen, da-
her sollten FKP-Sensoren als Kollektorsensoren eingesetzt
werden. FRP-Sensoren eignen sich am besten für den Einsatz
als Speicher- oder Rohrleitungssensor.
Sensorklemmen S1 ... S4
Erdungs- undVerbraucherklemmen
12
S1 S2 S3
3456
Te mp. Sensor Pt1000
LNR1N
20191817
S4
78 141312
T4A
S-Bus
910
1 (1)A100 ... 240V~
100 ... 240V~
50-60 Hz
IP 20
CU 72091163 01
12
S1 S2 S3
3456
Te mp. Sensor Pt1000
LNR1N
20191817
S4
78 141312
T4A
S-Bus
910
1 (1)A100 ... 240V~
100 ... 240V~
50-60 Hz
IP 20
CU 72091163 01

|6
910
S-Bus
S1
S2
S4 / TRL
Der Regler berechnet die Temperaturdifferenz zwischen
dem Kollektorsensor S1 und dem Speichersensor S2.Wenn
die Differenz größer oder gleich der eingestellten Ein-
schalttemperaturdifferenz (DT E) ist, wird die Solarpumpe
vom Relais aktiviert und der Speicher wird beladen, bis die
Ausschalttemperaturdifferenz (DT A) oder die Speicherma-
ximaltemperatur (S MX) erreicht ist.
R1 S3
1.4 Klemmenbelegung
Anzeigekanäle
Kanal Beschreibung Anschlussklemme Seite
INIT x* ODB-Initialisierung aktiv - 11
FLL x* ODB-Füllzeit aktiv - 11
STAB x* ODB-Stabilisierung aktiv - 11
KOL x Temperatur Kollektor S1 11
TSP x Temperatur Speicher S2 11
S3 x Temperatur Sensor 3 S3 11
TSPO x* Temperatur Speicher oben S3 11
S4 x Temperatur Sensor 4 S4 11
TRL x* Temperatur Rücklaufsensor S4 11
n % x Drehzahl R1 R1 11
hP x Betriebsstunden R1 R1 12
kWh x* Wärmemenge kWh - 12
MWh x* Wärmemenge MWh - 12
Die Sensoren S3 und S4 können optional zu Messzwecken
angeschlossen werden. S3 kann optional auch als Referenz-
sensor für die Option Speichernotabschaltung (OSNO)
genutzt werden.
Wenn dieWärmemengenbilanzierung (OWMZ) aktiviert ist,
muss S4 als Rücklaufsensor genutzt werden.
S1
S3
S2
S4/TR
R1
Exemplarische
Drainback-Anlage

7 |
Legende:
Symbol Bedeutung
x Kanal ist verfügbar
x* Kanal ist verfügbar, wenn die entsprechende Option aktiviert ist.
Einstellkanäle
Kanal Beschreibung Werkseinstellung Seite
DT E x Einschalttemperaturdifferenz 6.0 K [12.0 °Ra] 12
DT A x Ausschalttemperaturdifferenz 4.0 K [8.0 °Ra] 12
DT S x Soll-Temperaturdifferenz 10.0 K [20.0 °Ra] 13
ANS x Anstieg 2 K [4 °Ra] 13
nMN x Minimaldrehzahl 30 % 13
S MX x Speichermaximaltemperatur 140 °F [60 °C] 13
OSNO xOption Speichernotabschaltung OFF 13
NOT xNottemperatur Kollektor 130 °C [270 °F] 14
Nottemperatur Kollektor wenn ODB aktiviert ist: 200 °F [95 °C] 14
OKK x Option Kollektorkühlung OFF 14
KMX x* Maximaltemperatur Kollektor 110 °C [230 °F] 14
OSYK x Option Systemkühlung OFF 15
DTKE x* Einschalttemperaturdifferenz Kühlung 20.0 K [40.0 °Ra] 15
DTKA x* Ausschalttemperaturdifferenz Kühlung 15.0 K [30.0 °Ra] 15
OSPK x Option Speicherkühlung OFF 15
OURL x* Option Bereitschaftskühlung Urlaub OFF 15
TURL x* Temperatur Bereitschaftskühlung Urlaub 40 °C [110 °F] 15
OKN x Option Minimalbegrenzung Kollektor OFF 16
KMN x* Minimaltemperatur Kollektor 10 °C [50 °F] 16
OKF x Option Frostschutz OFF 16
KFR x* Frostschutztemperatur 4.0 °C [40.0 °F] 16
OWMZ x Option Wärmemengenbilanzierung OFF 16
VMAX x* MaximalerVolumenstrom 6.0 l 16
MEDT x* Frostschutzart 1 16
MED% x* Frostschutzgehalt (nur wenn MEDT = Propylen oder Ethylen) 45 % 16
ODB x Drainback-Option OFF 17
tDTE x* ODB Einschaltbedingung - Zeitperiode 60 s 17
tFLL x* ODB Füllzeit 5.0 min 17
tSTB x* ODB Stabilisierungszeit 2.0 min 18
HND1 x Handbetrieb R1 Auto 18
ADA1 xHE-Pumpenansteuerung OFF 18
SPR x Sprache dE 18
EINH x Temperatureinheit °C 18
RESE x Reset - zurück zu den Werkseinstellungen 18
W002#### Versionsnummer

|8

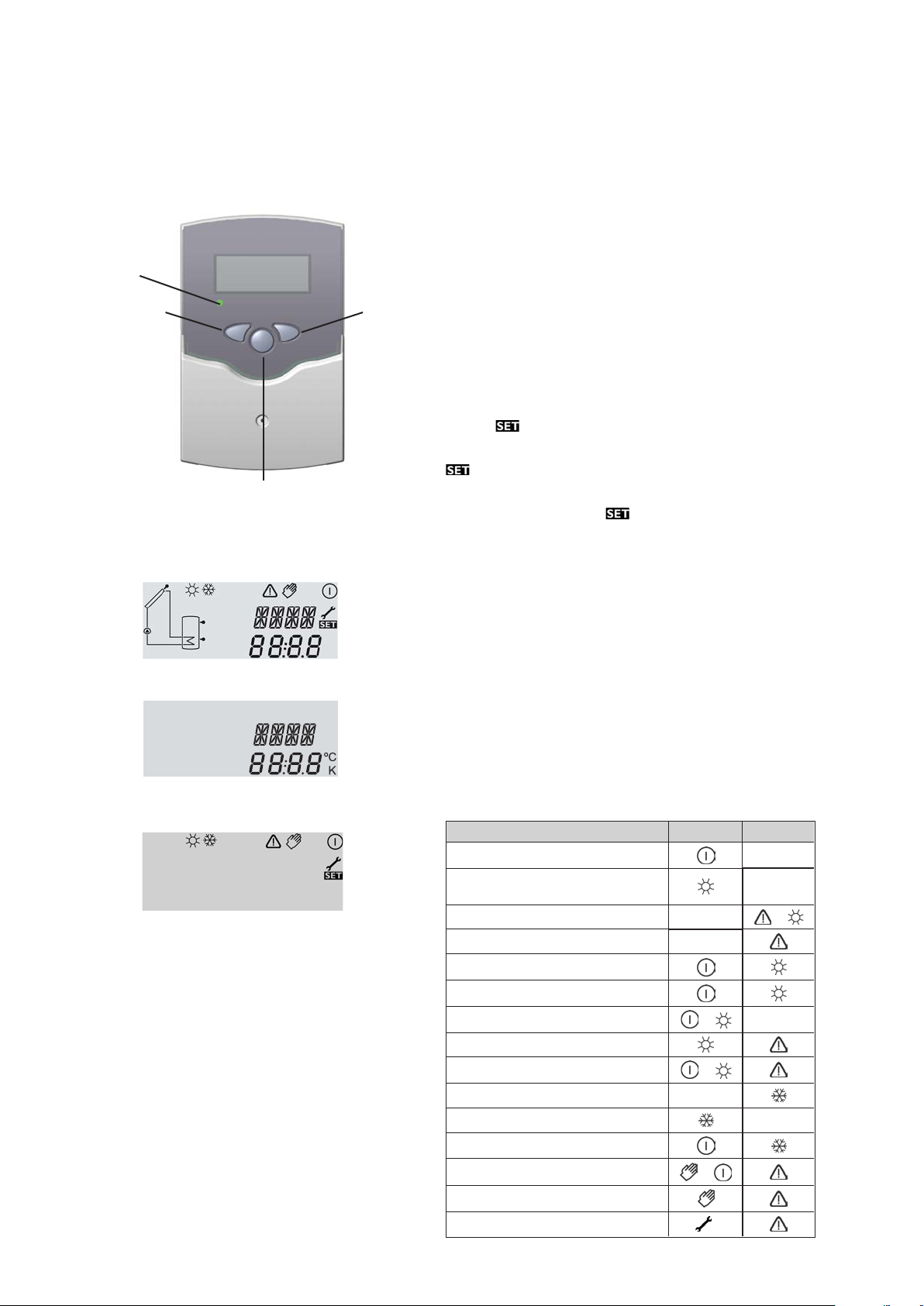

Das System-Monitoring-Display besteht aus 3 Bereichen:
Kanalanzeige, Symbolleiste und System-Anzeige
Die Kanalanzeige besteht aus 2 Zeilen. Die obere Zeile
ist eine alphanumerische 16-Segment-Anzeige.Hier werden
hauptsächlich Kanalnamen / Menüpunkte eingeblendet. In
der unteren 7-Segment-Anzeige werden Kanalwerte und
Einstellparameter angezeigt.
Temperaturen werden in °C oder °F angezeigt,Temperatur-
differenzen dementsprechend in K or °Ra.
Kanalanzeige Die Zusatzsymbole der Symbolleiste zeigen den aktuellen
Systemstatus an.
Symbolleiste
2 Bedienung und Funktion
2.1 Einstelltasten
Der Regler wird über die 3 Drucktasten unter dem Display
bedient.
Taste 1 (+) dient dem Vorwärts-Scrollen durch das Menü
oder dem Erhöhen von Einstellwerten. Taste 2 (-) dient
dem Rückwärts-Scrollen durch das Menü oder dem Absen-
ken von Einstellwerten. Taste 3 (OK) dient der Auswahl
von Kanälen und dem Bestätigen von Einstellungen.
Im Normalbetrieb sind nur die Anzeigekanäle zu sehen.
ÎUm zwischen den Anzeigekanälen zu wechseln,Tasten
1 und 2 drücken
Zugang zu den Einstellkanälen:
ÎMit Taste 1 bis zum letzten Anzeigekanal scrollen, dann
Taste 1 für ca. 2 Sekunden gedrückt halten
Wenn ein Einstellkanal im Display zu sehen ist, wird das
Symbol rechts neben dem Kanalnamen angezeigt.
ÎTaste 3 drücken, um einen Einstellkanal auszuwählen
beginnt zu blinken.
ÎDen Wert mit den Tasten 1 und 2 einstellen
ÎTaste 3 kurz drücken, erscheint wieder dauerhaft,
der eingestellte Wert ist gespeichert.
2.2 System-Monitoring-Display
System-Monitoring-Display
1
3
2
Rückwärts (-) Vorwärts (+)
OK
(Auswahl / Bestätigung)
Betriebskontroll-LED
Status normal blinkend
Relais 1 aktiv
Speichermaximaltemperatur über-
schritten
Speichernotabschaltung aktiv +
Kollektornotabschaltung aktiv
Kollektorkühlung aktiv
Systemkühlung aktiv
Speicherkühlung aktiv +
Bereitschaftskühlung Urlaub aktiviert
Bereitschaftskühlung Urlaub aktiv +
Kollektorminimalbegrenzung aktiv
Frostschutzfunktion aktiviert
Frostschutzfunktion aktiv
Handbetrieb Relais 1 ON +
Handbetrieb Relais 1 OFF
Sensordefekt

9 |
Grün: alles in Ordnung
Rot/Grün blinkend: Initialisierung läuft
Rot blinkend: Handbetrieb
Sensorfehler
(Sensorsymbol blinkt schnell)
2.3 Blinkcodes
LED-Blinkcodes
System-Screen-Blinkcodes •Die Pumpe blinkt, wenn das Relais aktiv ist
•Die Sensorsymbole blinken, wenn der entsprechende
Anzeigekanal ausgewählt ist
•Die Sensoren blinken schnell, wenn ein Sensordefekt
vorliegt
Die System-Anzeige zeigt das solare System an. Er besteht
aus mehreren Systemkomponenten-Symbolen, die je nach
Anlagenzustand blinken oder dauerhaft angezeigt werden.
Kollektor-
sensor
Kollektor
Pumpe
Speicher
Speicher-Wärmeübertrager
Speichersensor
oben
Pumpe
Speicher
mit Wärmeübertrager
Temperatursensor
System-Screen
System-Screen
Kollektor
mit Kollektorsensor
Speichersensor unten

|10
3 Inbetriebnahme ÎNetzverbindung herstellen
Während einer kurzen Initialisierungsphase blinkt die
Betriebskontroll-LED rot / grün.
Wenn der Regler zum ersten Mal oder nach einem Reset
in Betrieb genommen wird, muss ein Inbetriebnahmemenü
durchlaufen werden. Das Inbetriebnahmemenü leitet den
Benutzer durch die Einstellkanäle, die für den Betrieb der
Anlage am wichtigsten sind.
Das Inbetriebnahmemenü bedienen:
ÎTaste 3 drücken, um den Einstellkanal auszuwählen
Das Symbol blinkt.
ÎTasten 1 oder 2 drücken, um den Wert einzustellen
ÎTaste 3 erneut drücken, um den eingestellten Wert zu
bestätigen
Das Symbol wird wieder dauerhaft angezeigt.
ÎTaste 1 oder 2 drücken, um zum nächsten oder vorhe-
rigen Einstellkanal zu gelangen
1
23
(SET)
Die drei Einstelltasten des BS/2-Reglers
Das Inbetriebnahmemenü beinhaltet die folgenden 4
Einstellkanäle:
1. Sprache
ÎDie gewünschte Menüsprache in diesem Kanal einstellen
•dE : Deutsch
•En : Englisch
•Fr : Französisch
SPR:
Sprachenauswahl
Auswahl: dE, En, Fr
Werkseinstellung: dE
2. Einheit
ÎDie gewünschte Einheit einstellen, in der Temperaturen
und Temperaturdifferenzen angezeigt werden sollen
EINH:
Auswahl der Temperaturein-
heit
Auswahl: °F, °C
Werkseinstellung: °C
3. Speichermaximaltemperatur
ÎDie gewünschte Speichermaximaltemperatur
S MX:
Speichermaximaltemperatur
Einstellbereich:
4 ... 95 °C [40 ... 200°F]
Schrittweite: 1 °C [2°F]
Werkseinstellung: 60°C
[140°F]
Hinweis:
Der Regler ist mit einer nicht-einstellbaren Not-
abschaltungsfunktion ausgestattet,die das System
deaktiviert, sobald der Speicher eineTemperatur
von 95°C [200 °F] erreicht.
4. Minimaldrehzahl
ÎDie Minimaldrehzahl für die entsprechende Pumpe
einstellen
nMN:
Drehzahlregelung
Einstellbereich: 30 ... 100%
Schrittweite: 5%
Werkseinstellung: 30 Hinweis:
Wenn ein nicht-drehzahlgeregelter Verbraucher
(z.B.Ventil) angeschlossen wird, muss die Min-
destdrehzahl auf 100% eingestellt werden.
Das Inbetriebnahmemenü abschließen
Nach dem letzten Kanal des Inbetriebnahmemenüs wird
eine Bestätigung der im Inbetriebnahmemenü vorgenom-
menen Einstellungen abgefragt.
ÎUm die im Inbetriebnahmemenü gemachten Einstel-
lungen zu bestätigen,Taste 3 drücken
Nun ist der Regler betriebsbereit mit den für das ausgewähl-
te Anlagenschema typischen Einstellungen.
Die im Inbetriebnahmemenü gemachten Einstellungen
können auch nach der Inbetriebnahme jederzeit im ent-
sprechenden Einstellkanal geändert werden. Zusätzliche
Funktionen und Optionen können natürlich auch aktiviert
und eingestellt werden (siehe Kap. 4.2).
Bestätigung

11 |
Anzeige der Kollektortemperaturen
Dieser Kanal zeigt die Kollektortemperatur an.
KOL:
Kollektortemperatur
Anzeigebereich:
-40...+ 260°C [-40...+ 500 °F]
Anzeige der Speichertemperaturen
Dieser Kanal zeigt die Speichertemperatur an.
TSP:
Speichertemperatur
Anzeigebereich:
-40...+ 260°C [-40...+ 500 °F]
Initialisierung Dieser Kanal zeigt die in tDTE eingestellte Zeit rückwärts-
laufend an.
INIT:
ODB-Initialisierung aktiv
Füllzeit Dieser Kanal zeigt die in tFLL eingestellte Zeit rückwärts-
laufend an.
FLL:
ODB-Füllzeit aktiv
ODB-Stabilisierung aktiv Dieser Kanal zeigt die in tSTB eingestellte Zeit rückwärts-
laufend an.
STAB:
ODB-Stabilisierung aktiv
4 Kanalübersicht Hinweis:
Welche Werte und Einstellkanäle angezeigt
werden, hängt von den eingestellten Optionen
und Funktionen ab. Es werden nur Kanäle an-
gezeigt, die bei den individuellen Einstellungen
verfügbar sind.
Anzeige der Drainback-Zeitperioden
4.1 Anzeigekanäle
Anzeige der Sensoren 3 und 4
Diese Kanäle zeigen die Temperaturen an den entspre-
chenden Zusatzsensoren an (ohne Regelfunktion).
•S3:Temperatur an Sensor 3
•S4:Temperatur an Sensor 4
S3, S4:
Sensortemperaturen
Anzeigebereich:
-40...+ 260°C [-40...+ 500 °F]
Hinweis:
S3 und S4 werden nur angezeigt, wenn an den
entsprechenden Klemmen Sensoren angeschlos-
sen sind.
Anzeige der Rücklauftemperatur
Wenn die Wärmemengenbilanzierung aktiviert ist, wird
die Temperatur an Sensor 4 als TRL angezeigt.
TRL:
Rücklauftemperatur
Anzeigebereich:
-40...+ 260°C [-40...+ 500 °F]
Anzeige der aktuellen Pumpendrehzahl
Zeigt die aktuelle Pumpendrehzahl der Solarpumpe an.
n %:
Aktuelle Pumpendrehzahl
Anzeigebereich: 30 ... 100%

|12
Betriebsstundenzähler Der Betriebsstundenzähler summiert die Betriebsstunden
des Relais (h P). Im Display werden nur volle Stunden
angezeigt.
Die aufsummierten Betriebsstunden können auf 0 zurück-
gesetzt werden. Sobald ein Betriebsstundenkanal ausgewählt
ist, erscheint im Display dauerhaft das Symbol.
ÎUm in den RESET-Modus des Zählers zu gelangen,
Taste 3 für etwa 2 Sekunden drücken
Das Symbol blinkt und derWert für die Betriebsstunden
wird auf 0 zurückgesetzt.
ÎUm den RESET-Vorgang abzuschließen,Taste 3 drücken
Soll der RESET-Vorgang abgebrochen werden, etwa 5 Se-
kunden lang keineTaste drücken. Das Display springt in den
Anzeigemodus zurück.
h P:
Betriebsstundenzähler
Anzeigekanal
kWh/MWh:
Wärmemenge in kWh /
MWh
Anzeigekanal
Zeigt die gewonneneWärmemenge an – nur verfügbar, wenn
die OptionWärmemengenbilanzierung (OWMZ) aktiviert ist.
Die Wärmemenge wird mittels des inVMAX eingegebenen
Volumenstroms sowie denTemperaturen an den Referenz-
sensoren S1 (Vorlauf) und S4 (Rücklauf) berechnet. Der
Wert wird im Kanal kWh in kWh und im Kanal MWh in
MWh angezeigt. Die Gesamt-Wärmemenge resultiert aus
der Summe beider Werte.
Die aufsummierte Wärmemenge kann auf 0 zurückgesetzt
werden. Sobald einer der Anzeigekanäle der Wärmemen-
ge ausgewählt ist, erscheint im Display dauerhaft das
Symbol.
ÎUm in den RESET-Modus des Zählers zu gelangen,
Taste 3 für etwa 2 Sekunden drücken
Das Symbol blinkt und der Wert für die Wärmemenge
wird auf 0 zurückgesetzt.
ÎUm den RESET-Vorgang abzuschließen,Taste 3 drücken
Soll der RESET-Vorgang abgebrochen werden, etwa 5 Se-
kunden lang keineTaste drücken. Das Display springt in den
Anzeigemodus zurück.

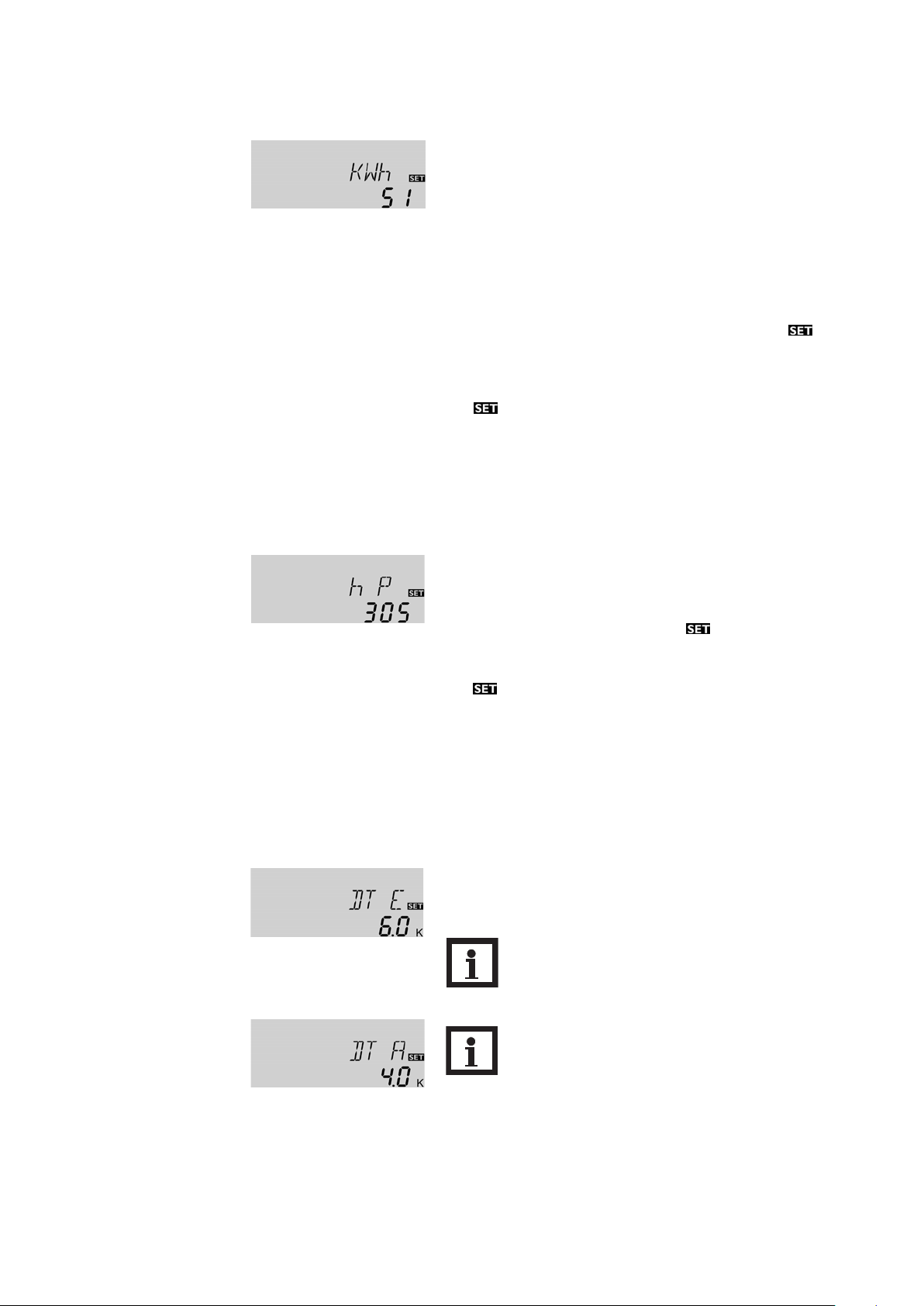

∆T-Regelung
DTE:
Einschalttemperaturdiff.
Einstellbereich: 1.0 ... 20.0 K
[2.0 ... 40.0°Ra]
Schrittweite: 0.5K [1 °Ra]
Werkseinstellung:
6.0K [12.0°Ra]
DTA:
Ausschalttemperaturdiff.
Einstellbereich: 0.5 ... 19,5K
[1.0 ... 39.0°Ra]
Schrittweite: 0.5 K [1°Ra]
Werkseinstellung:
4.0K [8.0°Ra]
Der Regler arbeitet als Standard-Temperaturdifferenzregler.
Wenn die Einschalttemperaturdifferenz erreicht ist,wird die
Pumpe aktiviert.Wenn dieTemperaturdifferenz wieder unter
die eingestellte Ausschalttemperaturdifferenz fällt, schaltet
das Relais aus.
Hinweis:
Die Einschalttemperaturdifferenz muss minde-
stens 0.5 K [1°Ra] höher sein als die Ausschalt-
temperaturdifferenz.
Hinweis:
Wird die Drainback-Option ODB aktiviert,
werden dieWerte für die Parameter DTE, DTA
und DTS auf für Drainback-Systeme optimierte
Werte angepasst:
DT E = 10 K [20°Ra]
DT A = 4 K [8°Ra]
DT S = 15 K [30°Ra]
Bereits vorgenommene Einstellungen in diesen
Kanälen werden ignoriert und müssen erneut
vorgenommen werden, wenn ODB nachträglich
deaktiviert wird.
4.2 Einstellkanäle

13 |
DT S:
Soll-Temperaturdifferenz
Einstellbereich: 1,5...30.0K
[3.0 ... 60.0°Ra]
Schrittweite: 0.5K [1 °Ra]
Werkseinstellung: 10.0K
[20.0°Ra]
ANS:
Anstieg
Einstellbereich:
1 ... 20 K [2 ... 40°Ra]
Schrittweite: 1K [2 °Ra]
Werkseinstellung:
2K [4°Ra]
Drehzahlregelung
Mit dem Einstellkanal nMN kann dem Ausgang R1 kann
eine relative Minimaldrehzahl zugewiesen werden.
nMN:
Drehzahlregelung
Einstellbereich:
30 ... 100%
Schrittweite: 5%
Werkseinstellung: 30 %
Wenn ODB aktiviert: 50%
Hinweis:
Wenn ein nicht-drehzahlgeregelterVerbraucher
(z.B.Ventil) angeschlossen wird, muss die Min-
destdrehzahl auf 100% eingestellt werden, um
die Drehzahlregelung zu deaktivieren.
Minimaldrehzahl
Wenn die Einschalttemperaturdifferenz erreicht ist, wird die
Pumpe für 10 Sekunden bei voller Drehzahl aktiviert. Da-
nach wird die Drehzahl auf die eingestellte Minimaldrehzahl
reduziert (Werkseinstellung = 30%).
Wenn dieTemperaturdifferenz die eingestellte Soll-Tempera-
turdifferenz erreicht, wird die Drehzahl um eine Stufe (10%)
angehoben. Steigt die Differenz um den eingestellten An-
stiegswert ANS wird die Drehzahl jeweils um weitere 10%
angehoben, bis die Maximaldrehzahl von 100% erreicht ist.
Hinweis:
Die Soll-Temperaturdifferenz muss mindestens
0.5K [1°Ra] höher sein als die Einschalttempe-
raturdifferenz.
Hinweis:
Für die Drehzahlregelung muss der Betriebs-
modus des Relais auf Auto gestellt werden
(Einstellkanal HND)!
Speichermaximaltemperatur
Option Speichernotabschaltung
Wird die eingestellte Speichermaximaltemperatur am un-
teren Speichersensor überschritten,schaltet der Regler die
Solarpumpe ab. Eine weitere Beladung des Speichers wird
unterbunden, um das Risiko fürVerbrühungen und Anlagen-
schäden zu senken. Eine Hysterese von 2K [4°Ra] ist für die
Speichermaximaltemperatur festgelegt.
Wird die Speichermaximaltemperatur an Sensor 2 über-
schritten, wird das Symbol im Display angezeigt.
Diese Option dient dazu,die interne Speichernotabschaltung
auch für einen oberen Speichersensor zu aktivieren.
Wenn die Temperatur am Bezugssensor (S3) 95 °C über-
schreitet, wird der Speicher gesperrt und die Beladung
gestoppt, bis die Temperatur unter 90°C fällt.
S MX:
Speichermaximaltemperatur
Einstellbereich:
4 ... 95 °C [40 ... 200°F]
Schrittweite: 1 °C [2°F]
Werkseinstellung: 60°C
[140°F]
OSNO:
Speichernotabschaltung
Einstellbereich: ON, OFF
Werkseinstellung: OFF
Hinweis:
Wenn die Kollektorkühlung oder die Systemküh-
lung aktiviert ist, kann die eingestellte Speicher-
maximaltemperatur überschritten werden. Um
Anlagenschäden zu vermeiden,ist der Regler mit
einer internen Speichernotabschaltung ausgestat-
tet, die das System deaktiviert, sobald der Spei-
cher eineTemperatur von 95°C [200°F] erreicht.

|14
KMX:
Kollektormaximaltemperatur
Einstellbereich:
70 ... 160°C
[150 ... 320°F]
Schrittweite: 1°C [1°F]
Werkseinstellung:
110°C [230°F]
Kollektorkühlfunktion
Wenn die Kollektorkühlfunktion aktiviert ist, versucht der
Regler, den Kollektor auf Betriebstemperatur zu halten.
Wird die eingestellte Speichermaximaltemperatur erreicht,
wird die solare Beladung gestoppt. Steigt die Kollektortem-
peratur auf die eingestellte Kollektormaximalemperatur,
wird die Solarpumpe aktiviert, bis die Kollektortemperatur
um mindestens 5K [10°Ra] unter die Kollektormaximaltem-
peratur fällt. Die Speichertemperatur kann dabei über die
Speichermaximaltemperatur hinaus ansteigen, jedoch nur bis
auf 95°C [200°F] (Speichernotabschaltung).
Wenn die Kollektorkühlfunktion aktiv ist, werden im Display
und (blinkend) angezeigt.
OKK:
Option Kollektorkühlung
Einstellbereich: OFF / ON
Werkseinstellung: OFF
Hinweis:
Diese Funktion ist nur verfügbar, wenn die Sy-
stemkühlungsfunktion (OSYK) deaktiviert ist.
Kühlfunktionen
Hinweis:
Die Kühlfunktionen werden nicht aktiv, so lange
eine solare Beladung möglich ist.
Im Folgenden werden die 3 Kühlfunktionen – Kollektor-
kühlung, Systemkühlung und Speicherkühlung – näher
beschrieben. Die folgenden Hinweise gelten für alle 3
Kühlfunktionen:
WARNUNG! Verletzungsgefahr! Gefahr von
Anlagenschäden durch Druck-
stöße!
Wenn in einem drucklosen System
Wasser als Wärmeträgermedium
genutzt wird, beginnt das Wasser bei
100°C [212°F] zu sieden.
ÎWenn ein druckloses System
mit Wasser als Wärmeträ-
germedium genutzt wird, die
Kollektorgrenztemperatur
NOT nicht über 95 °C [200 °F]
einstellen!
Kollektorgrenztemperatur
Kollektornotabschaltung
Wenn die eingestellte Kollektorgrenztemperatur NOT
überschritten wird, schaltet der Regler die Solarpumpe
(R1) ab, um die Anlage gegen eine Überhitzung zu schützen
(Kollektornotabschaltung). Eine Hysterese von 10K [20°Ra]
ist für die Kollektorgrenztemperatur festgelegt. Bei über-
schrittener Kollektorgrenztemperatur wird im Display
(blinkend) angezeigt.
NOT:
Kollektorgrenztemperatur
Einstellbereich:
80 ... 200°C
[170 ... 390°F]
Schrittweite: 1°C [2 °F]
Werkseinstellung:
130°C [270°F]
Hinweis:
Ist die Drainback-Option ODB aktiviert, re-
duziert sich der Einstellbereich von NOT auf
80...120°C [170...250 °F]. Die Werkseinstellung
in diesem Fall ist 95°C [200°F].

15 |
Wenn die Systemkühlungsfunktion aktiviert ist, versucht der
Regler, die Solaranlage so lange wie möglich betriebsbereit
zu halten. Die Funktion setzt die Speichermaximaltempe-
ratur als Ausschaltbedingung außer Kraft, um an Tagen mit
starker Sonneneinstrahlung den Kollektorkreis thermisch
zu entlasten.
Ist die Einschalttemperaturdifferenz DTKE erreicht, bleibt
die Solaranlage aktiv, auch wenn die Speichermaximaltem-
peratur S MX überschritten ist. Die solare Beladung wird
fortgesetzt, bis entweder die Speichertemperatur 95 °C
[200°F] (Speichernotabschaltung) erreicht wird, die Tem-
peraturdifferenz unter den in DTKA eingestellten Wert
fällt oder die Kollektornottemperatur NOT erreicht wird.
Wenn die Systemkühlungsfunktion aktiv ist, werden im Dis-
play und (blinkend) angezeigt.
Systemkühlungsfunktion
OSYK:
Option Systemkühlung
Einstellbereich: OFF / ON
Werkseinstellung: OFF
DTKE:
Einschalttemperaturdiff.
Einstellbereich:
1.0 ... 30.0K
[2.0 ... 60.0°Ra]
Schrittweite: 0.5 K [1°Ra]
Werkseinstellung:
20.0K [40.0°Ra]
DTKA:
Ausschalttemperaturdiff.
Einstellbereich:
0.5 ... 29,5K
[1.0 ... 59.0°Ra]
Schrittweite: 0.5K [1°Ra]
Werkseinstellung:
15.0K [30.0°Ra]
Hinweis:
Diese Funktion ist nur verfügbar, wenn die
Kollektorkühlfunktion (OKK) deaktiviert ist.
Speicherkühlfunktion
Wenn die Speicherkühlfunktion aktiviert ist, versucht der
Regler, den Speicher über Nacht abzukühlen,um ihn für den
kommenden Tag wieder beladungsbereit zu machen.
Fällt bei überschrittener Speichertemperatur SMX die
Kollektortemperatur unter die Speichertemperatur, wird
das System wieder aktiviert, um den Speicher abzukühlen.
Die Kühlfunktion bleibt aktiv, bis die Speichertemperatur
wieder unter die eingestellte Speichermaximaltemperatur
SMX fällt. Für die Speicherkühlung ist eine Hysterese von
2K [4°Ra] festgelegt.
Referenz-Temperaturschwellen für die Speicherkühlfunktion
sind DTE und DTA.
Wenn für längere Zeit keine Brauchwasserabnahme zu er-
warten ist, kann die zusätzliche Option Bereitschaftskühlung
Urlaub OURL aktiviert werden,um die Speicherkühlung zu
erweitern.Wird OURL aktiviert, ersetzt die einstellbare
Temperatur TURL die Speichermaximaltemperatur SMX
als Ausschalttemperatur für die Speicherkühlfunktion.
Wenn die Option Bereitschaftskühlung Urlaub aktiviert ist,
werden im Display und (blinkend) angezeigt.
Während die Bereitschaftskühlung Urlaub aktiv ist, werden
im Display ,und (blinkend) angezeigt.
OSPK:
Speicherkühlung
Einstellbereich: OFF / ON
Werkseinstellung: OFF
TURL:
Bereitschaftskühlung Urlaub
Einstellbereich:
20 ... 80°C
[70 ... 175°F]
Schrittweite: 1°C [2 °F]
Werkseinstellung:
40°C [110°F]
OURL:
Option Bereitschaftskühlung
Urlaub
Einstellbereich: OFF / ON
Werkseinstellung: OFF

|16
Option Frostschutz
OKF:
Frostschutzfunktion
Einstellbereich: OFF / ON
Werkseinstellung: OFF
Die Frostschutzfunktion aktiviert den Ladekreis zwischen
Kollektor und Speicher, wenn die Temperatur unter die
eingestellte Frostschutztemperatur fällt. So wird das Wär-
meträgermedium gegen Einfrieren und Eindicken geschützt.
Wird die eingestellte Frostschutztemperatur um 1K [2°Ra]
überschritten, deaktiviert der Regler den Ladekreis.
Wenn die Frostschutzfunktion aktiviert ist, wird im Display
angezeigt.Wenn die Frostschutzfunktion aktiv ist,werden
im Display und (blinkend) angezeigt.
Hinweis:
Da für diese Funktion nur die begrenzte Wärme-
menge des Speichers zurVerfügung steht,sollte die
Frostschutzfunktion nur in Gebieten angewendet
werden, in denen nur an wenigen Tagen Tempera-
turen um den Gefrierpunkt erreicht werden.
Um den Speicher vor Frostschäden zu schützen,
wird die Frostschutzfunktion unterdrückt,wenn die
Speichertemperatur unter 5°C [40°F] fällt.
KFR:
Frostschutztemperatur
Einstellbereich:
-40.0 ... + 10.0 °C
[-40.0 ... + 50.0 °F]
Schrittweite: 0.5°C [1 °F]
Werkseinstellung:
4.0°C [40.0°F]
Wärmemengenbilanzierung
OWMZ:
Wärmemengenbilanzierung
Einstellbereich: OFF / ON
Werkseinstellung: OFF
Wird OWMZ aktiviert, kann die gewonneneWärmemenge
errechnet und angezeigt werden. EineWärmemengenbilan-
zierung ist inVerbindung mit einem Flowmeter möglich.Um
eineWärmemengenbilanzierung zu ermöglichen, folgender-
maßen vorgehen:
ÎBei maximaler Pumpendrehzahl denVolumenstrom
(l/min) am Flowmeter ablesen und im Einstellkanal
VMAX eingeben.
ÎDie Art des Wärmeträgermediums und die Frost-
schutzkonzentration in den Einstellkanälen MEDT
und MED% eingeben.
VMAX:
Volumenstrom in l/min
Einstellbereich: 0.5 ... 100.0
Schrittweite: 0.5
Werkseinstellung: 6.0
MEDT:
Wärmeträgermedium
Einstellbereich: 0 ... 3
Werkseinstellung: 1
MED%:
Frostschutzkonz.
inVol-% (MED% wird ver-
borgen wenn MEDT 0 oder
3 eingestellt ist.)
Einstellbereich: 20 ... 70%
Schrittweite: 1%
Werkseinstellung: 45%
Wärmeträgermedium:
0 : Wasser
1 : Propylenglykol
2 : Ethylenglykol
3 : Tyfocor®LS / G-LS
KMN:
Kollektorminimaltemp.
Einstellbereich:
10.0 ... 90.0°C
[50.0 ... 190.0°F]
Schrittweite: 0.5°C [1.0°F]
Werkseinstellung:
10.0°C [50.0°F]
Option Kollektorminimalbegrenzung
OKN:
Kollektorminimalbegrenzung
Einstellbereich: OFF / ON
Werkseinstellung: OFF
Wenn die Kollektorminimalbegrenzung aktiviert ist, schaltet
der Regler die Pumpe (R1) nur ein, wenn die einstellbare
Kollektorminimaltemperatur überschritten ist. Die Kollek-
torminimalbegrenzung verhindert, dass die Pumpe bei sehr
niedrigen Kollektortemperaturen zu oft eingeschaltet wird.
Für diese Funktion ist eine Hysterese von 5°K [10 °Ra]
festgelegt.
Während die Kollektorminimalbegrenzung aktiv ist,wird im
Display (blinkend) angezeigt.
Hinweis:
Wenn OSPK oder OKF aktiv ist,wird die Kol-
lektorminimalbegrenzung außer Kraft gesetzt.In
diesem Fall kann die Kollektortemperatur unter
KMN fallen.

17 |
Drainback-Option
Eine Drainback-Anlage erlaubt demWärmeträgermedium,in
einen Auffangbehälter zu laufen, wenn keine solare Beladung
stattfindet. Die Drainback-Option initiiert die Befüllung des
Systems, wenn die solare Beladung beginnt.
Wird die Drainback-Option ODB aktiviert, wird die Pum-
pe mit 100 % Drehzahl für die eingestellte Füllzeit tFLL
aktiviert, um das System mitWärmeträgermedium aus dem
Auffangbehälter zu befüllen. Nach Ablauf von tFLL wird die
Drehzahl auf die eingestellte Mindestdrehzahl nMn redu-
ziert. Danach werden für die eingestellte Stabilisierungszeit
tSTB die Ausschaltbedingungen ignoriert, um zu verhindern,
dass sich die Anlage verfrüht wieder abschaltet.
Ist die Funktion aktiviert, werden die folgenden Einstellka-
näle (tDTE, tFLL und tSTB) verfügbar:
ODB:
Drainback-Option
Einstellbereich: OFF / ON
Werkseinstellung: OFF
Hinweis:
Eine Drainback-Anlage erfordert zusätzliche
Systemkomponenten wie z.B. einen Auffangbe-
hälter. Die Drainback-Option darf nur aktiviert
werden, wenn alle erforderlichen Systemkompo-
nenten fachkundig installiert wurden.
Hinweis:
Wenn die Drainback-Option ODB aktiviert
ist, sind die Kühlfunktionen OKK, OSYK und
OSPK sowie die Frostschutzfunktion OKF
nicht verfügbar.
Wenn OKK, OSYK, OSPK oder OKF schon
zuvor aktiviert wurden, werden sie deaktiviert,
sobald ODB aktiviert wird. Sie bleiben auch
dann deaktiviert, wenn ODB später wieder
deaktiviert wird.
Hinweis:
Wird die Drainback-Option ODB aktiviert,
ändern sich die Werte für die Temperaturdif-
ferenzen DT E, DT A und DT S sowie für die
Minimaldrehzahl nMN. Darüber hinaus ändern
sich auch der Einstellbereich und die Werksein-
stellung für die Kollektornotabschaltung NOT
(für weitere Informationen siehe die entspre-
chenden Kanalbeschreibungen).
Zuvor in diesen Kanälen gemachte Einstellun-
gen werden außer Kraft gesetzt und müssen
evtl. erneut gemacht werden, wenn ODB
später wieder deaktiviert wird.
Zeitperiode - Einschaltbedingung
tDTE:
Zeitperiode -
Einschaltbedingung
Einstellbereich: 1 ... 100s
Schrittweite: 1s
Werkseinstellung: 60s
Im Parameter tDTE kann die Zeitperiode eingestellt wer-
den, für welche die Einschaltbedingung DTE ununterbro-
chen erfüllt sein muss.
Füllzeit
tFLL:
Betriebsmodus
Einstellbereich:
1.0 ... 30.0min
Schrittweite: 0.5min
Werkseinstellung: 5.0min
Im Parameter tFLL kann die Füllzeit eingestellt werden.
Während der Füllzeit läuft die Pumpe bei 100% Drehzahl.

|18
Stabilisierung
tSTB:
ODB-Stabilisierung
Einstellbereich: 1.0... 15.0 min
Schrittweite: 0.5min
Werkseinstellung: 2.0min
Im Parameter tSTB kann die Zeitperiode eingestellt wer-
den, für welche die Ausschaltbedingung DTAignoriert wird,
wenn die Füllzeit abgelaufen ist.
Für Kontroll- und Servicearbeiten kann der Betriebsmo-
dus der Relais manuell eingestellt werden. Dazu muss der
Einstellkanal HND angewählt werden, in dem folgende
Einstellungen gemacht werden können:
Betriebsmodus
Betriebsmodus
OFF : Relais aus (blinkend) +
Auto : Relais im automatischen Regelbetrieb
ON : Relais an (blinkend) + +
HND:
Betriebsmodus
Einstellbereich:
OFF, Auto,ON
Werkseinstellung:Auto
Sprache
HE-Pumpenansteuerung
In diesem Kanal kann die Menüsprache ausgewählt wer-
den.
•dE : Deutsch
•En : Englisch
•Fr : Französisch
Diese Option dient der Ansteuerung einer Hocheffizienz-
pumpe über einen S-Bus/PWM-Adapter. Die Spannungsver-
sorgung der Pumpe geschieht über das Halbleiterrelais (R1).
Bei Drehzahlregelung mit aktivierter Option ADA1 schaltet
das Relais lediglich ganz ein bzw. aus (keine Pulspakete).Die
von derTemperaturdifferenz abhängige Drehzahlinformation
wird über den S-Bus übertragen. Das Relais bleibt für eine
weitere Stunde eingeschaltet, nachdem es seine Ausschalt-
bedingungen erreicht hat (Pumpenschutz).
SPR:
Sprachenauswahl
Auswahl: dE, En,Fr
Werkseinstellung: dE
ADA1:
HE-Pumpenansteuerung
Einstellbereich: ON , OFF
Werkseinstellung: OFF
Einheit In diesem Kanal kann die Einheit ausgewählt werden, in der
Temperaturen undTemperaturdifferenzen angezeigt werden.
Es kann auch während des laufenden Betriebes zwischen
°C/K und °F/°Ra umgeschaltet werden.
Temperaturen und Temperaturdifferenzen in °F und °Ra
werden ohne Einheitenkürzel angezeigt.Wird °C ausgewählt,
werden die Einheitenkürzel zu den Werten angezeigt.
EINH:
Auswahl derTemperatureinheit
Auswahl: °F, °C
Werkseinstellung: °C
Hinweis:
Nach Abschluss der Kontroll- und Servicear-
beiten muss der Betriebsmodus wieder auf
„Auto“ gestellt werden. Ein normaler Regelbe-
trieb ist im Handbetrieb nicht möglich.
Reset Mit der Resetfunktion können alle Einstellungen auf ihre
Werkseinstellungen zurückgesetzt werden.
ÎUm einen Reset durchzuführen,Taste 3 drücken
Alle zuvor gemachten Einstellungen gehen verloren! Aus
diesem Grund folgt auf dieAnwahl der Resetfunktion immer
eine Sicherheitsabfrage.
Die Sicherheitsabfrage nur bestätigen, wenn Sie sicher
sind, dass alle Einstellungen auf die Werkseinstellung zu-
rückgesetzt werden sollen!
RESE
Resetfunktion
Sicherheitsabfrage: ÎUm die Sicherheitsabfrage zu bestätigen,Taste 3 drücken
Hinweis:
Wenn ein Reset durchgeführt wurde,läuft erneut
das Inbetriebnahmemenü ab (siehe Kap. 3).

19 |
Sensordefekt. In entsprechendem
Sensor-Anzeigekanal wird anstatt einer
Temperatur ein Fehlercode angezeigt.
-88,8888,8
Bei erloschener Betriebskontroll-LED die
Stromversorgung des Reglers kontrollieren. Ist
diese unterbrochen?
nein ja
5 Fehlersuche
Betriebskontroll-LED
Warnsymbole
S-Bus-Anschlussklemmen
12
S1 S2 S3
3456
Te mp. Sensor Pt1000
LNR1N
20191817
S4
78 141312
T4A
S-Bus
910
1 (1)A100 ... 240V~
100 ... 240V~
50-60 Hz
IP 20
CU 72091163 01
Netzklem-
men
Sicherung
VerbraucherklemmenSensorklemmen
Erdungsklemmen
Tritt ein Störfall ein, wird über die Symbole im Display ein
Fehlercode angezeigt:
Betriebskontroll-LED blinkt rot. Im Display erscheint das
Symbol und das Symbol blinkt.
Betriebskontroll-LED ist dauerhaft erloschen.
Leitungsbruch.
Leitung prüfen.
Kurzschluss. Lei-
tung prüfen.
Die Topfsicherung des
Reglers ist evtl. defekt.
Diese wird nachAbnahme
der Blende zugänglich und
kann durch die beiliegende
Ersatzsicherung ausge-
tauscht werden.
Ursache überprüfen und
Stromversorgung wieder-
herstellen.
Abgeklemmte Pt1000-Temperatursen-
soren können mit einem Widerstands-
Messgerät überprüft werden und haben
bei den entsprechendenTemperaturen die
untenstehenden Widerstandswerte.
°C °F Ω°C °F Ω
-10 14 961 55 131 1213
-5 23 980 60 140 1232
0 32 1000 65 149 1252
5 41 1019 70 158 1271
10 50 1039 75 167 1290
15 59 1058 80 176 1309
20 68 1078 85 185 1328
25 77 1097 90 194 1347
30 86 1117 95 203 1366
35 95 1136 100 212 1385
40 104 1155 105 221 1404
45 113 1175 110 230 1423
50 122 1194 115 239 1442
Widerstandswerde der Pt1000-Sensoren

|20
5.1 Verschiedenes
Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw.
(„Reglerflattern“)
Temperaturdifferenz am
Regler zu klein?
nein ja
Kollektorsensor falsch
platziert?
ja
∆Tein und ∆Taus entspre-
chend ändern. Problem
gelöst?
Kollektorsensor am So-
larvorlauf (wärmster Kol-
lektorausgang) platzieren;
Tauchhülse des entspr.
Kollektors nutzen.
Pumpe wird vermeintlich spät eingeschaltet. DieTemperaturdifferenz zwischen Speicher und Kollektor
wird während des Betriebes sehr groß;der Kollektorkreis
kann die Wärme nicht abführen
Kollektorkreis-Pumpe /
Zonenventil defekt?
nein ja
Wärmetauscher verkalkt?
ja
Prüfen / ggf. tauschen
Entkalken
nein
Wärmetauscher ver-
stopft?
janein Spülen
Wärmetauscher zu klein?
ja Neuberechnung der Di-
mensionierung
nein
Plausibilitätskontrolle
der Optionen Röhren-
kollektorfunktion und
Frostschutzfunktion
∆Tein und ∆Taus entspre-
chend ändern.
Einschalttemperaturdif-
ferenz ∆Tein zu groß ge-
wählt?
nein ja
Kollektorsensor ungünstig
positioniert (z. B.Anlegesen-
sor statt Tauchsensor)?
nein
Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol-
lektor zum Speicher,Vor- und Rücklauf gleich warm; evtl.
auch Blubbern in der Leitung.
System entlüften; System-
druck mind. auf statischen
Vordruck plus 0.5 bar
[7.25 psi] bringen; evtl.
Druck weiter erhöhen;
Pumpe kurz an- und aus-
schalten.
Luft im System?
nein ja
Gegebenenfalls Röhren-
kollektorfunktion akti-
vieren.
ja
o.k.
ja
o.k.
Sind Ventile oder Schwer-
kraftbremsen defekt oder
ist der Schmutzfänger ver-
stopft?
ja
Schmutzfänger reinigen
oder defekte Komponen-
ten austauschen
