PALAZZANI CHROMOTHERAPY 9926E8 Quick guide

1
ISTRUZIONI DI
MONTAGGIO
E MANUTENZIONE
SOFFIONE DOCCIA
A SOFFITTO
9926E8
ISTRUZIONI DI MONTAGGIO E MANUTENZIONE
ASSEMBLY AND MAINTENANCE INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN
MONTAGE UND WARTUNGSANLEITUNG
INSTRUCCIONES DE MONTAJE Y MANTENIMIENTO

32
| IT | Alimentazione elettrica
| GB | Mains
| FR | Alimentation électrique
| DE | Elektrische Strömung
| ES | Conexión eléctrica
| IT | Litri d’acqua al minuto
| GB | Liters of water per minute
| FR | Litres d’eau par minute
| DE | Liter Wasser pro Minute
|
ES
| Litros de agua por minuto
| IT | Diagramma di usso
| GB | Flow rate
| FR | Le débit
| DE | Flussdiagramm
| ES | Diagrama de caudal
| IT | Indossare protezioni
| GB | Wear protection
| FR | Porter une protection
| DE | Schütze anziechen
| ES | Usar protección
| IT | Pressione d’uso
| GB | Operating pressure
| FR | Pression d’utilisation
| DE | Betriebsdruck
| ES | Presión de uso
| IT | Temperatura dell’acqua
| GB | Water temperature
| FR | Température de l’eau
| DE | Wassertemperatur
| ES | Temperatura del agua
2
| IT | Si consiglia di operare insieme ad un altra persona
| GB | We recommend to work with another person
| FR | Il est fortement recommandé de travailler avec une autre personne.
| DE | Wir empfehlen mit einer anderen Person zu arbeiten
| ES | Recomendamos trabajar en conjunto con otra persona
| IT | Caratteristiche idrauliche
| GB | Plumbing specications
| FR | Caracteristiques hydrauliques
| DE | Hydarulische Eigenschaften
| ES | Caracteristicas hidráulicas
Pack
Contenuto confezione
Package contents
Contenu de l’emballage
Packungsinhalt
Contenido del paquete
E044109 E044110 E044111
X1 X1 X1
X1 X1 X1
X2 - -
X3 X4 X4
X1 X2 X2
- X1 X1
X4 X6 X6
- - X1
- - X1
- - X1
- - X1
X1 X1 X1
- - X1
| IT | Istruzioni di montaggio
| GB | Mounting istructions
| FR | Instructions de montage
| DE | Montageanweisungen
| ES | Instrucciones de montaje
| IT | Istruzioni di montaggio Telecomando
| GB | Remote control mounting instructions
| FR | Instructions de montage télécommande
| DE | Fernsteuerung Montageanweisungen
| ES | Instrucciones de montaje mando a distancia
KIT
BAR
CONTENUTO CONFEZIONE / PACKAGE CONTENTS / CONTENU DE
L’EMBALLAGE / PACKUNGSINHALT / CONTENIDO DEL PAQUETE
0
5
10
15
20
25
30
35
40
45
50
| E044111 |
Temptation XXL Colour
170
min.220 max 240
| IT | Telecomando
| GB | Remote control
| FR | Télécommande
| DE | Fernsteuerung
| ES | Mando a distancia
5
Pag.10
| IT | Portata l/m cascata
| GB | l/m waterfall ow
| FR | Débit l/m cascade
| DE | l/m Wasserfalluss
| ES | Caudal l/m cascada
| IT | Portata l/m pioggia
| GB | l/m rain ow
| FR | Débit l/m pluie
| DE | l/m Regenuss
| ES | Caudal l/m lluvia
MIN 1 Bar
MAX 5 Bar
BEST 3 Bar
MAX 70° C
BEST 38°/40° C
MIN 20 l/m
BAR
Pressione Dinamica (bar) / Portata (Litri/min)
Bar 0,50 1,00 1,50 2,00 2,50 3,00 3,50 4 4,5 5
10,7 16,5 19,9 23 25,8 27,5 28,8 28,1 28,3 28,4
9 12,2 13,7 14,2 13,9 13,7 13,9 14,3 14,6 14,3
0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
9926E8
| IT | Alimentazione elettrica
| GB | Mains
| FR | Alimentation électrique
| DE | Elektrische Strömung
| ES | Conexión eléctrica
| IT | Litri d’acqua al minuto
| GB | Liters of water per minute
| FR | Litres d’eau par minute
| DE | Liter Wasser pro Minute
| ES | Litros de agua por minuto
| IT | Diagramma di usso
| GB | Flow rate
| FR | Le débit
| DE | Flussdiagramm
| ES | Diagrama de caudal
| IT | Indossare protezioni
| GB | Wear protection
| FR | Porter une protection
| DE | Schütze anziechen
| ES | Usar protección
| IT | Pressione d’uso
| GB | Operating pressure
| FR | Pression d’utilisation
| DE | Betriebsdruck
| ES | Presión de uso
| IT | Temperatura dell’acqua
| GB | Water temperature
| FR | Température de l’eau
| DE | Wassertemperatur
| ES | Temperatura del agua
2
| IT | Si consiglia di operare insieme ad un altra persona
| GB | We recommend to work with another person
| FR | Il est fortement recommandé de travailler avec une autre personne.
| DE | Wir empfehlen mit einer anderen Person zu arbeiten
| ES | Recomendamos trabajar en conjunto con otra persona
| IT | Caratteristiche idrauliche
| GB | Plumbing specications
| FR | Caracteristiques hydrauliques
| DE | Hydarulische Eigenschaften
| ES | Caracteristicas hidráulicas
Pack
Contenuto confezione
Package contents
Contenu de l’emballage
Packungsinhalt
Contenido del paquete
E044109 E044110
E044111
X1 X1
X1
X1 X1
X1
X2 -
-
X3 X4
X4
X1 X2
X2
- X1
X1
X4 X6
X6
- -
X1
- -
X1
- -
X1
- -
X1
X1 X1
X1
- -
X1
| IT | Istruzioni di montaggio
| GB | Mounting istructions
| FR | Instructions de montage
| DE | Montageanweisungen
| ES | Instrucciones de montaje
| IT | Istruzioni di montaggio Telecomando
| GB | Remote control mounting instructions
| FR | Instructions de montage télécommande
| DE | Fernsteuerung Montageanweisungen
| ES | Instrucciones de montaje mando a distancia
KIT
BAR
9926E8

54
CHROMOTHERAPY
9
| IT | L’apparecchio deve essere installato correttamente da personale abilitato ai sensi e per effetto delle leggi in vigore.
L’apparecchio non è destinato ad essere usato da persone (bambini compresi) che non hanno ricevuto istruzioni adeguate riguardanti l’uso dell’apparecchio a
garantirne la propria sicurezza. I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.
Prima di qualsiasi operazione togliere sempre la tensione dall’impianto.
Predisporre un alimentatore Classe 2 - 12 Vac +/- 3% - Min. 35 VA nella posizione indicata nella gura 1 zona A conforme alle distanze di sicurezza previste dalle normative CEI
Predisporre il telaio di ssaggio e l’uscita dell’impianto elettrico e dell’impianto idraulico come indicato.
Installare l’apparecchio seguendo le gure indicate.
Prima di effettuare il collegamento elettrico vericare la tenuta del collegamento idraulico.
La sostituzione dei cavi elettrici se danneggiati e dei pezzi di ricambio deve essere eseguita solo da personale specializzato. Il produttore declina ogni responsabilità per il mancato
rispetto del suddetto obbligo.
| GB | The appliance has to be properly installed by qualied staff pursuant to the current laws.
The device is not intended to be used by people (including children) who have not received appropriate instructions regarding the use of the unit to ensure their
own safety. Children should be supervised to ensure they do not play with the appliance.
Before performing any operation, always unplug the system from the mains.
Place a power supplier Class 2 - 12 Vac +/- 3%- Min. 35 VA in the position shown in picture 1 zone A complying with the safety distances provided for by IEC regulations
Arrange the outlet of the wiring and of the plumbing in the shown area.
Install the appliance following the shown pictures .
Before connecting the system to the mains, check the tightness of the plumbing.
Replacement of the wiring, when damaged, and of the spare parts has to be performed by qualied personnel only. The producer declines all responsibility in case of non-
compliance with the above-said obligation.
| FR | L’appareil doit être installé correctement par du personnel qualié au sens et par effet des lois en vigueur.
L’appareil n’est pas conçu pour être utilisé par des personnes (enfants y compris) qui n’ont pas reçu une formation adéquate concernant le mode d’emploi de
l’appareil, à n de garantir la propre sécurité. Les enfants doivent étre surveillés pour s’assurer qu’ils ne jouent pas avec le dispositif.
Avant toute opération toujours mettre l’installation hors tension.
Préparer un alimentateur de Classe 2 - 12 Vac +/- 3%- Min. 35 VA dans la position indiquée sur la gure 1 zone A en respectant les distances de sécurité prévues par les normes CEI
Préparer la sortie du circuit électrique et du circuit hydraulique dans la zone indiquée.
Installer l’appareil en suivant les gures indiquées.
Avant d’effectuer le raccordement électrique vérier l’étanchéité du raccordement hydraulique.
Le remplacement des câbles électriques endommagés et des pièces détachées doit être exécuté uniquement par du personnel spécialisé.Le producteur décline toute responsa-
bilité en cas de non respect de la norme sus-décrite.
| DE | Das Gerät muss korrekt installiert werden und zwar durch Fachpersonal, dass im Sinne der einschlägigen Bestimmungen zugelassen ist.
Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder), die nicht angemessene Anweisungen hinsichtlich der Benutzung des Gerätes, ihre
eigene Sicherheit zu gewährleisten erhalten haben werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Vor jedem Eingriff immer Stromversorgung der Anlage abschalten.
Das Netzteil Klasse 2 - 12 Vac +/- 3%- Min. 35 VA in der in Abbildung 1 angegebenen Position in Bereich A mit den Sicherheitsabständen gemäß CEI-Bestimmungen (des
elektrotechnischen Komitees Italien) vorbereiten.
Stromanschlusspunkt und Ausgang der Brauchwasseranlage im angegebenen Bereich vorbereiten.
Gerät entsprechend den anliegenden Abbildungen installieren.
Vor dem Anschluss an das Stromnetz prüfen, dass die Wasseranschlüsse dicht sind.
Das Auswechseln beschädigter Elektrokabel und der Ersatzteile darf nur von qualiziertem Fachpersonal ausgeführt werden. Der Hersteller lehnt jede Haftung ab, wenn diese
Vorschrift nicht eingehalten wird.
| ES | El aparato debe ser instalado correctamente por técnicos cualicados con arreglo a las leyes en vigor.
El dispositivo no está destinado a ser utilizado por personas (incluidos niños) que no han recibido las instrucciones adecuadas sobre el uso de la unidad para
garantizar su propia seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
Antes de cualquier operación corte siempre la tensión de la instalación eléctrica.
Monte un alimentador Clase 22 - 12 Vac +/- 3%- Min. 35 VA en la posición que se indica en la gura 1 zona A de conformidad con las distancias de seguridad impuestas por
las normativas CEI
Disponga la salida de la instalación eléctrica y del circuito hidráulico en la zona indicada.
Instale el aparato siguiendo las guras indicadas.
Antes de efectuar la conexión eléctrica verique la estanqueidad de la conexión hidráulica.
La sustitución de los cables eléctricos, si estuvieran estropeados, y de las piezas de recambio la podrá realizar exclusivamente personal especializado.El productor no se asume
responsabilidad alguna en caso de encumplimento de obligación.
| E044111 |
Temptation XXL Colour

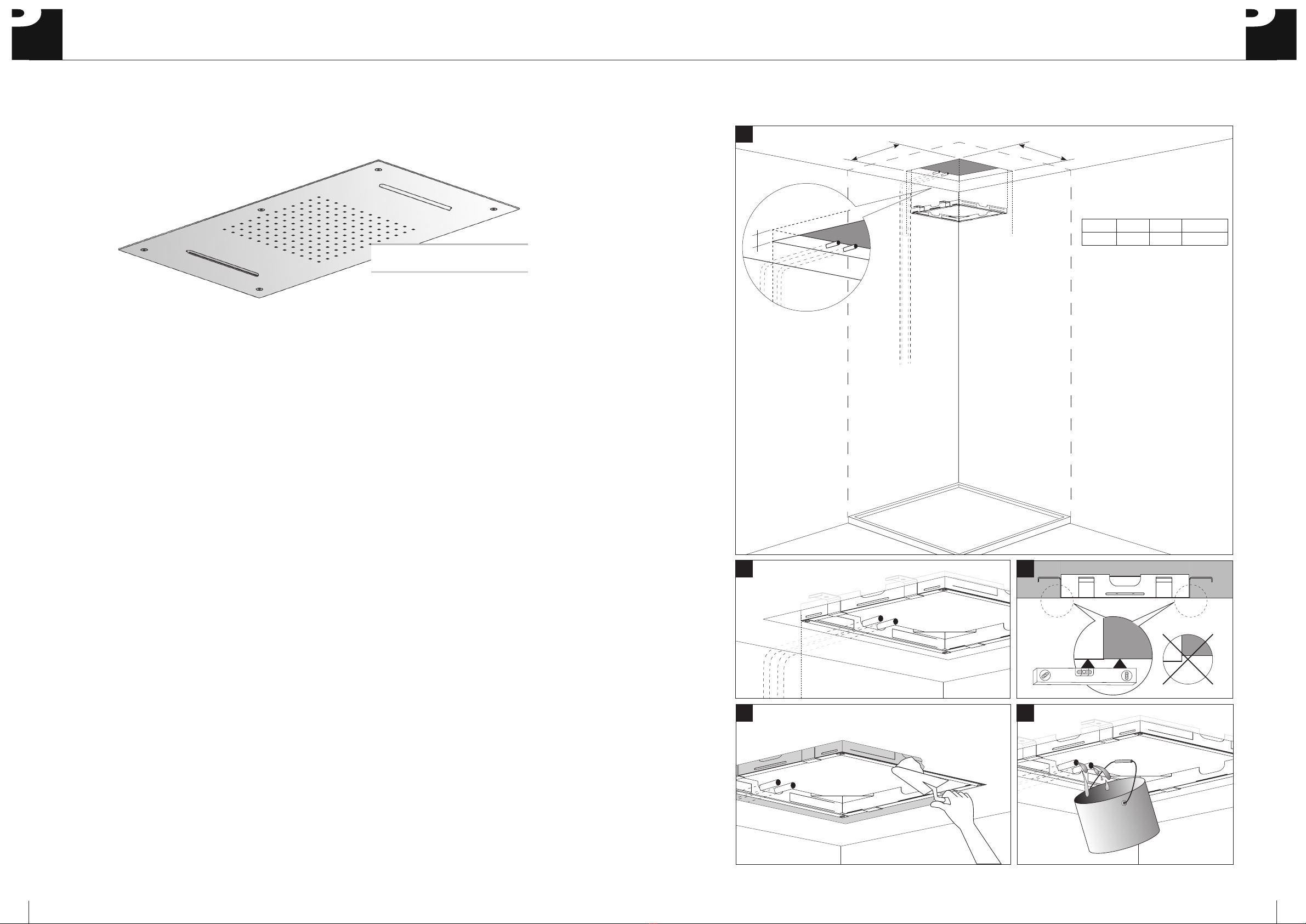

MONTAGGIO / ASSEMBLY / MONTAGE / MONTAGE / MONTAJE MONTAGGIO / ASSEMBLY / MONTAGE / MONTAGE / MONTAJE
A B
A B
C
6
codice A B C
E044109 55,0 cm 55,0 cm min. 9,0 cm
E044110 77,0 cm 45,0 cm min. 10,0 cm
E044111 77,0 cm 45,0 cm min. 11,0 cm
2
5
1
4
3
A B
A B
C
6
codice A B C
E044109 55,0 cm 55,0 cm min. 9,0 cm
E044110 77,0 cm 45,0 cm min. 10,0 cm
E044111 77,0 cm 45,0 cm min. 11,0 cm
2
5
1
4
3
9926E8

76
MONTAGGIO / ASSEMBLY / MONTAGE / MONTAGE / MONTAJE MONTAGGIO / ASSEMBLY / MONTAGE / MONTAGE / MONTAJE
11
ø 6 mm
10 11 12
solo / only : E044111
240
60
60
240
225 cm
0
1
2
3123
| IT | Zona di installazione dell’alimentatore
| GB | Zone of installation of power source
| FR | Zone d’installation de l’alimentateur
| DE | Installationsort Starkstromleitungen
| ES | Zona de instalación de alimentador
| IT | Consumo di energia
| GB | Power consumption
| FR | Consommation d’énergie
| DE | Energieverbrauch
| ES | Consumo de energía
| IT | Alimentatore switching
Classe2 12 Vac +/- 3% Min. 35VA A
| IT | Vietato installare l’alimentatore
| GB | Forbidden power installation
| FR | Il est interdit de brancher l’alimentation
| DE | Verboten Starkstromleitungen
| ES | Prohibida instalación de alimentador
B
B
A
35
Watt
max
10
7
6solo / only : E044111
8 9
12 Volts
NERO
BLACK
ROSSO
RED
TEFLON
4
24
24

98
SUGGERIMENTI PER LA PULIZIA / CLEANING TIPS / CONSEILS DE
NETTOYAGE / REINIGUNG TIPPS / CONSEJOS DE LIMPIEZA
MV-Z 5/11
Cleaning
Suggerimenti per la pulizia
Cleaning Tips
Conseils de nettoyage
Reinigung Tipps
Consejos de limpieza
1
2
3
10 min.
Calcare
Limestone
Calcaire
Kalkstein
Piedra caliza
C083053.-
NOTE
MV-Z 5/11
Cleaning
Suggerimenti per la pulizia
Cleaning Tips
Conseils de nettoyage
Reinigung Tipps
Consejos de limpieza
1
2
3
10 min.
Calcare
Limestone
Calcaire
Kalkstein
Piedra caliza
C083053.-
