Palram Essence 8x12 Twin Wall Glazing User manual

Assembly Instructions
Essence 8'x12' - TwinWall Glazing
Approx. Dim.
366Lx242.5Wx231 H cm / 144"Lx95.5"Wx91"H
/11
After Sale Service
Email: [email protected]
USA 877-627-8476 England 01302-380775 1 France 0169-791-094
Canada 1 800-866-5749 1 Germany 0180-522-8778 International [phone]
www.palramapplications.com

IMPORTANT
Please read these instructions carefully before you start to assemble this greenhouse.
Keep these instructions in a safe place for future reference.
Customer Service
For assistance with assembly or for replacement parts - please log onto our website
or call our service line (number is on the title page).
Additional information can be found at our website: www.palramapplications.com
Safety Advice
It is of utmost importance to assemble all of the parts according to the directions.
Do not skip any step.
We strongly recommend using work gloves during assembly.
Always wear shoes and safety goggles when working with extruded aluminium.
If using a step ladder or power tools ensure that you follow the manufacturer's safety advice.
Do not touch overhead power cables with the aluminium profiles.
Do not attempt to assemble the greenhouse in windy or wet conditions.
Dispose of all plastic bags safely keep them out of reach of small children.
Keep children away from the assembly area.
Do not lean against or push the greenhouse during construction.
Do not position your greenhouse in an area exposed to excessive wind.
Do not attempt to assemble this greenhouse if you are tired, have taken drugs
or alcohol or ifyou are prone to dizzy spell.
Hot items such as recently used grills, blowtorches etc. must not be stored in the
greenhouse. Ensure there are no hidden pipes or cables in the ground before
inserting the pegs.
This product is designed to use as greenhouse only.
Care & Maintenance
When your greenhouse needs to be cleaned, use a mild detergent solution and rinse with
cold clean water. DO NOT use acetone, abrasive cleaners or other special detergents to
clean the clear panels. It is recommended to check periodically that
roof panels caps (plastic part 329 & profile 981) are set in place.
Tools & Equipment
Tape measure
Work gloves
Lubricant
Phillips head screwdriver
Step ladder
Drill bit
Large hammer
Spanner
T001 - Special tool for Screws 411 and nuts 412
Before Assembly
This is a multi-part assembly best achieved
by two people. Allow at least half a day for
assembly process.
Selecting a site - the greenhouse must be ,
positioned and fixed on a flat level surface.
Choose a sunny position awayfrom
overhanging trees.
We are strongly recomend to fix your
greenhouse directly to a solid concrete
foundation. When doing that use the pre
drilled holes in the metal base supplied.
Take out all components parts of the
packages. Sort the parts and check against the
contents parts list.
During assembly parts should be laid out close
at hand. Keep all small parts (screws etc.) in a
bowl so they do not get lost.
In purpose to facilitate parts' identification
and assembly process, all-positioned profiles
are used in this greenhouse. As a result some
apertures in the profiles are not
used during assembly.
A A'
A.
SA. A'S A. SS
Ile -
- -51
. -
During Assembly
Carry out the assembly steps in the order set
out in the instructions.
You may use Silicon lubricant spray in order to
help you slide the profiles on the connectors.
Do not spray the Polycarbonate panels.
Use the rubber malet if necessary.
Step 6: Make sure the base is square
by measuring the diagonals and level
by using a spirit level.
Step 3: Part 7063 is the greenhouse threshold.
Fixing it determines the front side of the
greenhouse.
Steps 8+9,11,14,16,19: The oval hole in the
crossbars A256 should always be assembled to
the base of the greenhouse.
Steps 22-37: Part 7180 is used for assembly
assistance.
Steps 37: Remove Part 7180 and discard.
Steps 53: Decide on the windows'location
before assembly. Windows can be installed in
two ofthe indicated options.
Step 67: In case the window is not closed
properly, please release the screws, adjust the
profile and tighten the screw.
Step 85: Firmly connect the greenhouse
to a level final position immediately after
completion ofthe assembly.
Tighten all screws when completing assembly.
SA. SA.
.-
'
' IS . '
- .
. -
II"' "'"'S"'S
-

WICHTIG
Bitte lesen Sie diese Anweisungen sorgfaltig durch, bevor Sie mit dem Aufbau des
Gewachshauses beginnen.
Heben Sie diese Anweisungen an einem sicheren Ort auf, urn spater auf sie zuruckgreifen
zu konnen.
Kundendienst
Fur Hilfe bei dem Aufbau oder NI' Ersatzteile - konnen Sie sich entweder auf unserer Webseite
einloggen oder unseren Kundendienst anrufen (die Nummer steht auf der Titelseite).
Weitere Informationen finden Sie auf unserer Webseite: www.palramapplications.com
Sicherheitshinweise
Es ist von grosster Wichtigkeit, alleTeile genau gemass den Anweisungen zusammenzubauen.
Lassen Sie keinen Schritt aus.
Wir empfehlen warmstens,wahrend des Aufbaus Arbeitshandschuhe zu tragen.
Tragen Sie immer Schuhe und eine Schutzbrille, wenn Sie mit stranggepresstem
Aluminium arbeiten.
Wenn Sie eine Stufenleiter oder Elektrowerkzeuge benutzen, achten Sie darauf,
die Sicherheitshinweise des Herstellers zu befolgen.
Beraren Sie mit den Aluminiumprofilen keine Oberleitungen.
Versuchen Sie nicht, das Gewachshaus bei windigem oder regnerischem
Wetter zusammenzubauen.
Entsorgen Sie alle Plastiktaten sicher und bewahren sie ausserhalb der Reichweite
von kleinen Kindern auf.
Halten Sie Kinder vom Aufbaubereich fern.
Wahrend des Aufbaus sollten Sie sich nicht gegen das Gewachshaus lehnen oder es drOcken.
Bauen Sie Ihr Gewachshaus nicht an Orten mit hoher Windbelastung auf.
Versuchen Sie nicht, dieses Gewachshaus aufzubauen wenn Sie mOde sind, unter
dem Einfluss von Drogen oder Alkohol stehen oder zu Schwindelanfallen neigen.
Heisse Gerate wie kOrzlich benutzte Grills, Schneidbrenner usw. dOrfen nicht
im Gewachshaus gelagert werden. Vergewissern Sie sich vor Einsetzen der Pflocke,
dass sich keine versteckten Rohre oder Kabel im Boden befinden.
Dieses Produkt ist nur NI' den Einsatz als Gewachshaus geeignet.
Pflege and Wartung
Benutzen Sie eine milde Reinigungslosung NI' die Reinigung lhres Gewachshauses und
spOlen es danach mit kaltem, sauberen Wasser ab. Benutzen Sie AUF KEINEN FALL Azeton,
Scheuermittel oder andere spezielle Reinigungsmittel, urn die klaren Platten zu reinigen.
Werkzeuge & Ausrustung
MaBband
Arbeitshandschuhe
Plastik- oder Gummihammer
Schmiermittel
Kreuzschitzschraubenzieher
Stufenleiter
Bohrer
Grosser Hamme
Schere
SchlOssel
TO01
Vor dem Zusammenbau
Diese ist eine Mehrteilige Montage. Der
Zusammenbau der Teile wird am besten
von zwei Leuten bewaltigt. Rechnen Sie
mit mindestens einem halben Tag fOr den
Zusammenbau.
Wahl des Standorts - das Gewachshaus
muss auf einem flachen ebenen
Untergrund aufgebaut und fixiert werden.
Wahlen Sie eine sonnige Stelle ohne
uberhangende Baume.
Wir empfehlen lhnen sehr Ihr Gewachshaus
direkt auf einem soliden Betonfundament
zu befestigen. Dazu sollten Sie die
vorgebohrten Locher in der gel ieferten
Metall basis benutzen.
Nehmen Sie alle Teile aus der Verpackung.
Sortieren Sie die Teile und OberprOfen
Sie sie mit Hilfe der Inhaltsliste auf
Vollstandigkeit.
Wahrend des Aufbaus sollten die Teile
in I h rer Nahe auf dem Boden ausgelegt
werden. Bewahren Sie al le kleinen Teile
(Schrauben usw.) in einer Sch Ossel auf,
sodass sie nicht verloren gehen.
Urn die Identifikation derTeile zu erleichtern
und urn die Montage zu vereinfachen,
werden gleiche Profile in
verschiedene Positionen
eingebaut, sodass bei manchen
Positionen einige Locher dieser
Profile wahrend der Montage
nicht verwendet werden.
-
- - .
. 11
I
Wahrend des Zusammenbaus
FOhren Sie den Aufbau in der in den
Gebrauchsanweisungen aufgefOhrten Reihenfolge
Schritt per Schritt aus. Sie konnen Silikonfett- Spray
verwenden, um das Schieben der Profile 924
auf die Anschlusse zu erleichtern.
SprOhen Sie nicht auf die Polycarbonatplatten.
Verwenden Sie den Gummihammer, falls notig.
Schritt 6:Vergewissern Sie sich, dass die Basis sowohl
quadratisch als auch waagrecht ist, indem Sie die
Diagonalen messen und die Basis mit einerWasserwaage
prOfen.
Schritt 3: Teil A994, A995 sind in der Ruckseite des
Gewachshaus und deren Festsetzung bestimmt die
Vorderseite des Gewachshauses.
Schritte8+9,11, 14,16,19: Das ovale Loch in
den Querbalken A256 sollte immer aufdie Basis des
Gewachshauses montiert werden.
Schritte22-37: Teil 7180 ist NI- die Montage Hilfe
verwendet.
Steps 37: Entfernen Sie Teil 7180 und entsorgen.
Schritt 53: Entscheiden sie Ober die genaue Lageposition
des Fensters vor dessen Einbau. Das Fenster kann in einer
derangegebenen Optionen installiert werden.
Schritt 67: Falls das Fenster nicht ordnungsgemaf3
verschlossen ist, bitte lossen Sie die Schrauben,Stellen
Sie die Profile Zu und Befestingen Sie wieder die
Schrauben.
Schritt 85: Befestigen Sie das Gewachshaus auf eine
endgOltige Position direkt nach Beendigung des Aufbaus
auf einem waagrechten Untergrund.
Alle Schrauben befestigen nach dem abschluss der
Montage
. . -
A : A - .
S.
09 0
-

IMPORTANT!
Veuillez lire attentivement ces instructions avant de commencer a monter votre serre.
Conservez ces instructions en lieu sCir pour toute consultation ulterieure.
Service clientele
Pour toute assistance concernant le montage de la serre ou ses pieces de rechange -
veuillez consulter notre site Internet ou appeler notre service technique (dont le numero
de telephone figure sur la couverture de la brochure).
Pour en savoir plus, n'hesitez pas a visiter notre site Internet : www.palramapplications.com
Consignes de securite
Tres important ! Veuillez suivre scrupuleusement les instructions de cette brochure
et realiser les etapes dans l'ordre enonce.
Nous recommandons vivement le port de gants de protection pendant le montage.
Portez toujours des chaussures de travail et des lunettes de protectrion lorsque vous
travaillez des pieces en aluminium extrude.
Lors de ('utilisation d'une echelle ou d'outils electriques, assurez-vous de bien suivre les
consignes de securite du fabricant.
Veillez a ne pas toucher de cables aeriens avec les profiles en aluminium.
N'essayez pas de monter la serre s'il y a du vent ou s'il fait humide.
Jetez tous les sacs en plastique en appliquant les regles de securite et maintenez-les
hors de portee des jeunes enfants.
Eloignez les enfants de la zone d'assemblage.
Ne vous appuyez pas contre la serre et ne la poussez pas pendant le montage.
Ne positionnez pas la serre dans un endroit trop exposé au vent.
N'essayez pas de monter la serre si vous etes fatigue, si vous etes sous l'effet de drogues,
de medicaments ou d'alcool ou encore si vous etes sujet aux vertiges.
Les objets chauds tels qu'un barbecue, un chalumeau ou autre article ayant ete
recemment utilises, ne doivent pas etre ranges dans la serre.
Avant de planter les piquets, assurez-vous qu'aucun tuyau ni cable n'est enterre a
('endroit selectionne pour ('installation.
Ce produit est concu pour servir de serre exclusivement.
Entretien & Maintenance
Pour nettoyer votre serre, utilisez une solution detergente douce et a rincez a l'eau claire et
froide. NE PAS utiliser d'acetone ni de produits nettoyants ou autres detergents speciaux pour
nettoyer les panneaux clairs. II est recommande de verifier regulierement que les couvre-
joints des panneaux du toit sont bien en place (pieces en plastique 329 & profile 981).
.=. Outils & Equipement
Metre (ruban) Perceuse
Gants de travail Grand marteau 1.10)0
Lubrifiant Cle a ecrous 1 6-,c7"----
Tournevis cruciforme (Philips) T001 -outil special pour vis 411 et ecrous 412
Escabeau
Avant le montage
Ell s'agit d'un assemblage a pieces multiples
qu'il est preferable de realiser a deux
personnes et auquel il fait consacrerau moins
une demi-journee.
Selection du site - Ia serre doit etre montee et
fixee sur une surface plane.
Choisissez un emplacement ensoleille et
eloigne deventuels arbres susceptibles de Ia
surplomber.
Nous recommandons vivement de fixer Ia
serre directement a de solidesfondations
en beton. Pour ce faire, utilisez les trous déjà
perces dans le chassis metallique fourni.
Sortez toutes les pieces de leurs emballages.
Triez-les et comparez-les avec Ia liste des
pieces pour verifiez que tout y est.
Lors de l'assemblage, les pieces doivent etre
disposees a portee de main. Gardez toutes les
petites pieces (vis, etc.) dans un recipient pour
eviter de les perdre.
Pour faciliter ('identification des pieces et Ia
procedure de montage, les profiles
utilises pour Ia construction
de cette serre sont tous
déjà en place.
En consequence,
certaines ouvertures des
profiles restent inutilisees
pendant le montage.
Pendant le montage
Procedez au montage etape par etape, en
respectant l'ordre enonce dans cette brochure.
Vous pouvez utilisez un spray lubrifiant en
silicone afin de vous aider a inserer les
profils dans les connecteurs. Veillez a ne pas
asperger les panneaux de polycarbonate.
Utilisez le maillet en caoutchouc si
necessaire.
Etape 6 : Assurez-vous que le chassis est bien
carre en mesurant les diagonales, et verifiez sa
mise a niveau a l'aide d'un niveau a bulle.
Etape 3 : Partie 7063 est le seuil a effet de serre.
Qu'il determine la fixation de la face avant de
l'effet de serre.
Etape 8+9,11,14,16,19: L'ouverture ovale des
barres transversales A256 doit toujoursetre place
du Cote du chassis de la serre.
Etapes 22-37: Partie 7180 est utilise pour
('assistance de montage.
Etape 37: Suppression de la partie 7180 et lejeter.
Etape 53 : Choisissez ('emplacement de la
fenetre avant le montage, parmi les options
indiquees.
Etape 67 : Dans le cas ou la fenetre ne ferme pas
correctement, veuillez relacher les vis, ajuster le
profil, et de nouveau resserrer les vis.
Etape 85 : Immediatement apres avoir termine
l'assemblage, fixez solidement la serre en
position finale, parfaitement horizontale.
Serrez toutes les vis apres avoir achever
l'assemblage.
Les vis 411 et ecrous412 servent tout au long de Ia procedure.
Les vis 411 se placent l'exterieur et les ecrous 412 a l'interieur de la serre.
S'il n'est pas specifie autrement, Ne serrez les vis et ecrous (411 &412) que de 2 a 3 tours,
pas plus. Ne les serrez pas tant que l'assemblage n'est pas completement termine, sauf
indication contraire. Ces deux icones indiquent si le serrage des vis est necessaire ou non.
Cependant, la realisation de certaines etapes peut necessiter le serrage provisoire de
quelques vis pour empecher un profile de tomber en attendant qu'il soit entierement
integre a ('ensemble de la structure dans les etapes suivantes.

ES
. - .
- ." - .. - - "
- - S. "' "'
Servicio de Ayuda al Cliente
Para obtener ayuda con el montaje o para las piezas de recambio - por favor entre a nuestro
sitio web o Ilame a nuestra linea de servicio (el nOmero esta en la pagina de titulo).
Informacion adicional se puede encontrar en nuestro sitio web: www.palramapplications.com
Consejo de Seguridad
Es de suma importancia montar todas las partes de acuerdo con las instrucciones.
No se salte ningOn paso.
Recomendamos firmemente el use de guantes de trabajo durante el montaje.
Use siempre zapatos y gafas de seguridad al trabajar con aluminio extruido.
Al usar una escalera plegable o herramientas electricas asegOrese de que sigue las
instrucciones de seguridad de los fabricantes.
No toque los cables electricos aereos con los perfiles de aluminio.
No intente montar el invernadero en dias de viento o dias con humedad.
Disponga todas las bolsas plasticas en lugar seguro - guardelas fuera del alcance
de ninos.
Mantenga a los ninos fuera del area de montaje.
No se apoye ni empuje el invernadero durante la construccion.
No coloque su invernadero en un area expuesta al viento excesivo.
No intente montar este invernadero si usted esta cansado, ha tornado drogas o alcohol
o si usted es propenso a ataques de mareo.
Articulos calientes recientemente usados tales como parrillas, sopletes etc. no deben
ser almacenados en el invernadero. AsegOrese de que no haya ninguna tuberia o cables
ocultos en la tierra antes de insertar las clavijas.
Este producto es designado a ser usado solamente como invernadero.
Cuidados & Mantenimiento
Cuando su invernadero necesite limpieza, utilice una solucion detergente suave y enjuague
con agua limpia fria. NO UTILICE acetona, limpiadores abrasivos u otros detergentes
especiales para limpiar los paneles. Se recomienda comprobar peri6dicamente que los
paneles del techo>tapones (parte de plastico 329 y perfil 981) estan colocados en el lugar.
Herramientas & Equipos
Cinta metrica
Broca
Guantes de trabajo
Martillo grande
Lubricante
Llave inglesa
Escalera plegable
Destornillador cabeza de tornillo Phillips
T001 - Herramienta especial para
Tornillos 411 yTuercas 412
Antes del Montaje
Esto es un montaje de varias partes, mejor
ejecutado por dos personas. De un plazo de
por lo menos medio dia para el proceso de
montaje.
Seleccionar un sitio - el invernadero debe
ser montado, posicionado y fijo en una
superficie plana.
Elija un lugar soleado lejos de arboles con
ramas colgantes.
Recomendamos firmemente que fije su
invernadero directamente a una fundacion
de concreto solido. Al hacer esto, utilice
los agujeros preperforados en la base de
metal proveida.
Saque todas las partes componentes
de los paquetes. Clasifique las partes y
compruebe contra la lista del contenido.
Durante el montaje las partes deben
ser colocadas cerca del alcance de la
mano. Guarde todas las piezas pequerias
(tornillos etc.) en un tazon para que no se
pierdan.
En el proposito de facilitar la identificacion
de las partes y el proceso de montaje,
todos los perfiles posicionados
son usados en este
invernadero.
Consecuentemente
algunas aberturas en
los perfiles no son
utilizadas durante
el montaje.
A . - .
Durante el Montaje
Ejecute los pasos del montaje en el orden
indicado en las instrucciones.
Usted puede utilizar el aerosol de lubricante de
silicona para ayudar a deslizar los perfiles en los
conectores. No rode los paneles
de policarbonato. Use el mazo de
goma si fuere necesario.
Paso 6: Cercioresede que la base sea cuadrada
midiendo las diagonales y el nivel usando un
nivel de burbuja.
Paso 3: Partes A994, A995 estan en la parte
posterior del invernadero. Fijandolasse
determina la parte delantera del invernadero.
Paso 8+9,11,14,16,19: El agujero oval en
las barras transversales A256 debe ser siempre
montado a la base del invernadero.
Pasos 22-37: Parte 7180 se utiliza para la
asistencia en el armado.
Paso 37: Retire y deseche la parte 7180.
Paso 53: Decida sobre la localizacion de la
ventana antes del montaje. La ventana puede ser
instalada en una de las opciones indicadas.
Paso 67: En caso de que la ventana no se cierra
correctamente, afloje los tornillos, ajustar el perfil
y apretar el tornillo.
Paso 85: Conecte firmemente el invernadero
a un nivel de posicion final inmediatamente
despues de la finalizacion de la asamblea.
Apriete todos los tornillos de montaje al completar
.S' " '
8.0 ' . . s -
- '8' S. '' ' '8 - .
- S. SO . S. - . '.8
O' IS. .8 - .
O. -
- . A s- s--
' '
88 '8'
. '

-
.- . -
- - - - - . .
Kundeservice
For hja!lp til samlingen eller til reservedele, ga venligst til vores websted eller ring
til vores kundeservice (nummeret findes pa forsiden).
Yderligere oplysninger findes pa vores websted: www.palramapplications.com
Sikkerhedsadvarsel
Det er meget vigtigt, at alle dele samles i henhold til anvisningerne.
Spring ikke noget trin over.
Vi anbefaler sta!rkt, at der anvendes arbejdshandsker under samlingen.
Va!r altid ifort sko og anvend sikkerhedsbriller, nar der arbejdes med ekstruderet aluminium.
Hvis der bruges en trappestige eller elektrisk va!rktoj, skal producentens
sikkerhedsanvisningerfolges.
Berg' ikke luftledninger med aluminiumsprofilerne.
Forsog ikke at samle drivhuset, nar det bla!ser eller er vadt i vejret.
Bortskaf alle plastikposer pa sikker made. Hold dem udenfor sma barns ra!kkevidde.
Hold born va!k fra stedet, hvor samlingen foregar.
Lin dig ikke mod drivhuset og skub ikke til det under monteringen.
Anbring ikke drivhuset pa et sted med kraftig vind.
Forsog ikke at samle drivhuset, hvis du er trot, er under indflydelse af narkotika,
medicin eller alkohol, eller hvis du har tendens til svimmelhed.
Varme ting sasom netop brugte griller, blanelamper osv ma ikke opbevares i drivhuset.
Inden du anbringer naglerne, skal du kontrollere, at der ikke findes skjulte ror eller
kabler i jorden.
Dette produkt er kun beregnet til at blive brugt som drivhus.
Pasning og vedligeholdelse
Rengor drivhuset med en mild sa!beoplosning og skyl efter med rent, koldt vand.
Brug IKKE acetone, slibende rengoringsmidler eller andre sa!rlige rengoringsmidler
til rengoring af de gennemsigtige paneler.
Vrktoj og udstyr
Maleband Stor hammer
Arbejdshandsker Saks
Plastik- eller gummihammer Skruenogle
Smoremiddel T001
"Philips" skruetra!kker
Trappestige
Borehoved
For Montering
Denne er en montering i flere etaper
bedst udfort af to personer. Sit mindst en
halv dag til side til monteringsprocessen.
Valg af sted - drivhuset skal placeres og
opsa!ttes pa en flad, ja!vn overflade.
Va!Ig et solrigt sted langt fra
overha!ngende trier.
Vi anbefaler pa det sta!rkeste at fastgore
dit drivhusdirekte pa et solidt beton
fundament. Idet dette udfores brug de
pa forhand borede huller i den leverede
metal bund.
Tag alle componenter ud af emballagerne.
Sorter alle delene og sammenhold med
indholdslisten.
Under monteringen bar delene ligge lige
for handen. Leg alle smadele (skruer etc.) i
en skal sa de ikke bliver va!k.
For at lempe pa identificering af delene
og monteringsprocessen er profilerne
brugt i dette drivhus ens.
Som resultat heraf er ikke
alle abninger brugt
under monteringen.
. - -
Iles -
0-
Under Monteringen
Udfor monteringstrinene i ra!kkefolgen
anvist i brugsanvisningen.
Du kan bruge Silicon smoremiddel spray for
at hja!lpe dig skub profiler pa stikkene.
Sprojt ikke Polycarbonat paneler.
Brug gummi Malet om nodvendigt.
Trin 6: Sikre at fundamentet er firkantet
ved at male diagonalerne og planere ved
hja!lp af et vaterpas.
Trin 3: Del 7063 er pa bagsiden af
drivhuset. Opsa!tning af dem afgor
drivhusets front.
Trin 8+9,14,16,19: Det ovate hul i
tva!rsta!ngerne A256 skal altid monteres
pa drivhusets fundament.
Trin 22-37: Del 7180 bruges til hja!lp til
monteringen.
Trin 37: Fjern Part 7180 og kasseres.
Trin 53: Bestem vinduets pladsering inden
montering.Vinduet kan installeres i et af de
anviste muligheder.
Trin 67: I tilfa!Ide af vinduet ikke er lukket
korrekt, skal du frigive skruerne, juster profil
og stram skruen.
Trin 85: Drivhuset skal fastgores til en
planeret slutposition umiddelbart efter
monteringens afslutning.
Spend alle skruer, nar du gennemforer
samling.
51. II' 11
A. SS A OS A A. A. A. A. S. SA.
O. -
- es - -
- . s es - .
s- s- - - - - - SS .

TARKEAA
Lue ensin huolellisesti nama ohjeet ennen kasvihuoneen asentamista.
Saityta nama ohjeet turvassa vastaisuuden varalta.
Asiakas palvelu
Jos tarvitset apua / neuvoja asennukseen tai osien vaihtoon - kaanny meidan kotisivujen,
sahkopostin puoleen tai soita jalkimarkkinointiimme (tiedot loytyvat kansilehdesta).
Lisainformaatiota loydat valmistajan sivuilta www.palramapplications.com
Turvallisuus ohje
Ensisijaisen tarkeata on noudattaa asennusohjeenjarjestysta ja ohjeita -
ala jaata mitaan tekematta.
Suosittelemme suojakasineiden kayttoa asennustyossa.
Kayta aina tukevia kenkia ja suojalaseja tyoskennellassasi metallituotteiden kanssa.
Jos kaytat tikkaita apuvalineita akkuporakonetta - varmista aina myos tyokalu
valmistajan kayttoohjeet.
Ala kosketa sahkojohtoja tai lahteita metallisten esineiden kanssa.
Ala yrita pystyttaa / asentaa kasvihuonetta tuulisella , sateisella tai huonolla saalla.
Havita huolellisesti kaikki muoviset pakkaustuotteet ja varmista ettei ne paase
pienten lasten lahettyville.
Pida lapset loitolla tyoskentely alueelta ja pida myos alue aina siistina.
Ala tyonna tai nojaa kasvihuoneen rakenteisiin asennusvaiheen aikana.
Valitse huolella kasvihuoneen sijainti , siten ettei se ole alttiina kovalle tuulelle tai
ylimaaraisille lumikuormille.
Ala yrita asentaa tata kasvihuonetta puolikuntoisena , vasyneena , paihteiden taikka
laakityksen vaikutuksen alaisena.
Kuumat tuotteet kuten grillit , polttotyokalut , terassilammittimet tulee sailoa mualla k
uin kasvihuoneessa. Varmista etta maahankiinnitys on turvallista ja ettei maaperassa
ole putkia tai sahkojohtoja.
Tama tuote on suunniteltu ainoastaan kasvihuoneeksi.
Huolto & yllapito
Kun kasvihuoneesi kaipaa pesua & puhdistusta, kayta ainoastaan mietoa saippuavetta
ja huuhtele runsaalla kylmalla vedella. ALA KAYTA acetoonia, liuottimia tai muita
voimakkaita puhdistusaineita - ei myoskaan mantyoljypohjaisia aineita.
On suositeltavaa etta asennuksen kunto tarkistetaan saannollisesti ,
kattolevyt > kiinnikkeet (muoviset osat 329 & profiilit 981) ovat paikoillaan.
Tyokalut &Valineet
Mittanauha
Tyokasineet
Liukastusaine
Ristipaa ruuvimeisseli
Porrasaskelma tikkaat
Poraus terat
Is° kumivasara
Sakset
Kiintoavain,
7mm ja 10mm
T001 (valmistajan
tekema erikoistyokalu ,
mukana toimituksessa)
Ennen Asennustyota
Tama on moniosainen asennustyojoka hoituu
parhaiten min. kanden asentajan toimesta. Varaa
aikaa kasvihuoneen pystytykselle vahintaan puoli
paivaa. Ennen sita tulee kasvihuoneen perusta
valmistaa huolella valittuun paikkaan.
Varmista etta perustan mitat vastaavat
kasvihuoneen sokkelin mittoja.
Kasvihuoneen sijainnin valinnassa tulee
huomioida seuraavat seikat, perustan tulee
olla suora, mielellaan aurinkoinen
sijainti poissa puiden oksien laheisyydesta.
Samoin sijainnin tulisi olla paikassajossa sen
paalle ei paase putoamaan lunta tai jaata toisesta
rakennuksesta. Kovin tuulista sijaintia tulisi myos
valttaa. Kasvihuone tulee kiinnittaa tukevasti
perustaan metallisokkelilla. Metallisokkelin
alareunassa on valmiit kiinnityspisteet. Aloita
tyhjentamalla pakkauksetja varmistamalla etta
kaikki tarvittavat nimetyt osat loytyvat -tarkista
koontiluettelosta tuotteet & maarat.
Pida osat lahettyvillasi tyoalueella. Pida pienet
osat (ruuvit & mutterit j.n.e.) astiassa,
etteivat ne paase hukkumaan.
Varmistaaksenneosien oikeellisuuden
ovat osat numeroidut, kaikki osat
tulee asentaa valmiiseen
huoneeseen. Joihinkin
profiileihin saattaa jaada
kayttamattomia ruuvin
reikia /aukkoja valmistusteknisista syista.
Asennuksen Yhteydessa
Suorita kokoamisvaiheet ohjeissa esitetyssa
jarjestyksessa.
Voit kayttaa silikonivoiteluainetta
profiilien liu'uttamiseen helpommin
liittimiin. Ala suihkuta voiteluainetta
polykarbonaattipaneeleihin. Kayta
tarvittaessa kumipaista vasaraa.
Varo taristamasta muovisia liittimia
Vaihe 6: Varmista, etta sokkeli on nelio
mittaamalla pituus kulmasta kulmaan, ja etta
se on vaakasuorassa kayttamalla vesivaakaa.
Vaihe 3: Osa 7063 on kasvihuoneen kynnys.
Sen asentaminen maarittaa kasvihuoneen
etupuolen.
Vaihe 8+9,11,14,16,19: Poikkitangoissa
A256 olevat soikeat reiat taytyy asentaa aina
kasvihuoneen sokkeliin.
Vaihe 22-37: Part 7180 kaytetaan
kokoonpanoon apuun.
Vaihe 37: Poista Part 7180 ja havita.
Vaihe 53: Paata ikkunan sijainti ennen
asennusta. lkkunat voidaan asentaa kahteen
osoitettuun sijaintivaihtoehtoon.
Vaihe 67: Jos ikkuna ei ole kunnolla kiinni, ota
vapauta ruuvit,saada profiilin ja kirista ruuvi.
Vaihe 85: Kiinnita kasvihuone valittomasti
kokoamisen jalkeen pysyvaan sijaintipaikkaan
tasaiselle alustalle.
Kirista kaikki ruuvit tayttaessaan kokoonpano.
Ruuveja 411 ja muttereita 412 kaytetaan koko kokoamisprosessin ajan.
Ruuvit 411 taytyy asentaa kasvihuoneen ulkopuolelta ja muttent 412 kasvihuoneen
sisapuolelta.
Ellei toisin ilmoiteta, ala kirista ruuveja ja muttereita (411 & 412) enempaa kuin 2-3
kierrosta. Ala kirista ennen kuin levyjen asennus on valmis.
Nama 2 kuvaketta osoittavat, taytyyko ruuveja kiristaa vai ei.
Joissakin vaiheissa ruuvien tilapaista kiristamista voidaan kuitenkin tarvita estamaan
profillin kaatuminen ennen kuin se on kokonaan kiinnitetty seuraavissa vaiheissa.

Viktigt
Las noga igenom dessa instruktioner innan ni borjar montera vaxthuset.
Forvara dessa instruktioner pa en saker plats for framtida referenser.
Kundservice
Far radgivning av montering eller byte av delar - vanligen kontakta oss via e-mail
eller telefon (nummer finns pa forstasidan).
Ytterligare information finns pa producentens hemsida: www.palramapplications.com
Sakerhetsforeskrifter
Folj monteringsanvisningarna i den ordning som anvisas i instruktionerna,
hoppa inte aver nagot steg.
Vi rekommenderar att handskar, skor och skyddsglasogon alltid anvands da man
arbetar med metallprofiler.
Vid anvandning av stege, redskap och borrmaskin, folj tillverkarens sakerhetsrad.
Var noga med att inte komma i kontakt med elkablar da metallprofiler hanteras.
Undvik att montera vaxthuset i daligt, blasigt vader eller regn.
Ta val hand om all plastpasar och se till att de ar utom rackhall far barn.
Lat inte barn vistas pa monteringsplatsen och hall omgivningen snygg.
Luta eller tryck inte pa vaxthuset under montering.
Valj omsorgsfullt platsen far vaxthuset sa att det inte pafrestas av kraftig vind eller extra sno.
Forsok inte att satta ihop denna produkt om du ar tram har tagit droger, druckit alkohol
eller om du brukar ha yrselattacker.
Heta foremal som en nyligen anvand grill, blaslampa eller dylikt far inte forvaras
i vaxthuset. Forsakra att det inte finns nagra dolda ror eller kablar i marken innan
du slar ner metallfastena far att forankra vaxthuset.
Denna produkt ar endast aysedd far att anvandas som vaxthus.
Underh511 & skiitsel
Nar vaxthuset behover rengoras skall du anvanda ett milt rengoringsmedel och skolja
rikligt med kallt och rent vatten.
Anvand inte aceton, slipande rengoringsmedel eller andra specialmedel far att rengora
panelerna. Vi rekommenderar att man tidvis kontrollerar takpanelernas faste
(aven plastfasten 329 och profiler 981) och forsakrar deras ratta position.
Verktyg & redskap
Mattband
Handskar
Silikonspray
Krysskruvmejsel
Stege
Drill bit
Hammare (stor)
SaxSkiftnyckel
T001 verktyg
Onki forpacknIn
,
Fore montering
Detta ar ett monteringsarbete som
bast utfors av min. tva personer.
Reservera atminstone en halv dag far
monteringsprocessen. Fare monteringen
bar grunden vara valgjord pa den valda
platsen.
Forsakra att grundens matt passar ihop
med vaxthusets sockelmatt. Vid val av
vaxthusets positionering bar grunden vara
rak. Valj en solig plats fri fran skuggande
trad och grenar. Is och sno fran trad, grenar
eller byggnader samt vindiga platser bar
undvikas. Vaxthuset bar fastas stadigt i
grunden med tillhorande metallsockel.
Metallsockeln har fardiga fastpositioner.
Borja med att tomma forpackningen och
forsakra att
alla delar finns - kontrollera
innehallsforteckningen att delarna ar korrekt
markta samt att de finns i ratt mangd.
Hall alla delar nara dig vid monteringen.
Forvara alla smadelar (skruvar, muttrar o.s.v.)
i en skal sa att de inte tappas bort. Alla delar
ar markta med nummer och bar anvandas.
I nagra profiler kan fasten
bli oanvanda p.g.a
produktionstekniska
grunder.
".
A.".
". ".
. . .
I- .
(1)
Under montering
Utfor montering i den ordning som anges i
instruktionerna.
Du kan anvanda silikonsprayen som hjalp far att
glida profilerna pa kopplingarna.
Spraya inte polykarbonatpanelerna.
Anvand gummihammare om det behovs.
Steg 6: Se till att botten ar fyrkantig genom
att mata diagonaler. Anvand vattenpass far att
sakerstalla att det ar rakt.
Steg 3: Del 7063 ar vaxthusets troskel. Denna
del bestammer vilken sida som blir vaxthusets
framtida.
Steg 8+9,11,14,16,19: Det ovala halet i sprojs
A256 bar alltid vara monterad i botten av
vaxthuset.
Steg 22-37: Del 7180 anvands som hjalp vid
monteringen.
Steg 37: Ta bort och kasta del 7180.
Steg 53: Bestam var du vill placera fonstren
innan du borjar monteringen. Fonstren kan
installeras pa tva av de angivna alternativen.
Steg 67: Om fonstret inte stangs ordentligt,
lossa skruvarna, justera profilen och dra at
skruvarna.
Steg 85: Fast vaxthuset ordentligt pa en jamn
plats omedelbart efter ayslutad montering.
Dra at alla skruvar nar du slutfor monteringen.
0"
S.
A. A A
"' O. ". . 1- .
".11 ". . . ". I
". ".
S.
- .
.
(O.

". ' ". " "' ". I'
t- s- - ". ". I'
Klantenservice
Voor assistentie met monteren, vervangen van onderdelen of elke andere aanvullende
informatie log in op onze website of bel onze klantenservicelijn (nummer staat in het
paginahoofd). www.palramapplications.com
Veiligheidsadvies
Het is uiterst belangrijk alle onderdelen volgens de richtlijnen te monteren. Sla geen
enkele stap over.
Het is ten zeerste aanbevolen om werkhandschoenen te dragen tijdens de montage.
Draag altijd schoenen en een veiligheidsbril als u met geextrudeerd aluminium werkt.
Als u een ladder of electrisch gereedschap gebruikt, wees zeker dat u het
veiligheidsadvies van de fabrikant volgt.
Raak de bovengrondse electriciteitskabels niet aan met de aluminium profielen.
Probeer de broeikas niet te monteren in winderige of natte omstandigheden.
Verwijder alle plastic veiligheidszakken en houd ze buiten bereik van kleine kinderen.
Houd kinderen uit het montagegebied.
Leun niet of druk niet aan de broeikas gedurende de montage.
Plaats uw broeikas niet in een gebied met overmatige wind.
Probeer de broeikas niet te monteren indien u moe bent, drugs of alcohol gebruikt
heeft of als u lijdt aan aanvallen van duizeligheid.
Hete voorwerpen zoals recent gebruikte grillen, branders, enz. mogen niet in de
broeikas opgeslagen worden. Verzeker dat er geen verborgen pijpen of kabels in de
grond zijn voordat u de pinnen plaatst.
Dit product is alleen ontworpen voor gebruik als broeikas.
Verzorging & onderhoud
Indien uw broeikas moet worden schoongemaakt, gebruik dan een zachte oplossing
met wasmiddel en spoel het met koud schoon water. GEBRUIK GEEN aceton,
schuurmiddelen of andere speciale wasmiddelen voor het reinigen van heldere panelen.
Het is aanbevolen om regelmatig te controleren of de dakpanelen> kappen (plastic
onderdeel 329 & profiel 981) op hun plaats zitten.
Gereedschap & uitrusting
Meetlint
Werkhandschoenen
Glijmiddel
Phillips schroevendraaier
Ladder
Boor
Grote hamer
Schaar
Spanner
TO01
I!i 3 6 ,(77----1
Voor montage
Dit is een meerder onderdelen montage
dat het best bereikt kan worden met
twee personen. Neem op zijn minst een
halve dag voor het montageprocess.
Kiezen van locatie - de broeikas moet
geplaatst en bevestigd worden op een
vlakke ondergrond.
Kies een zonnige plek weg van
overhangende bomen.
Wij raden ten zeerste aan om uw broeikas
te bevestigen op een stevige beton
fundering. Indien u dit doet, gebruik de
voorgeboorde gaten in de bijgeleverde
metalen basis.
Haal alle onderdelen uit de verpakking.
Sorteer alle delen en controleer ze met
de onderdelen inhoudlijst.
Tijdens de montage moeten de
onderdelen dicht bij de hand uitgelegd
zijn. Houd kleine delen (schroeven, enz.)
in een kom opdat ze niet zoek raken.
Ten einde de identificatie van de delen en
het montageprocess te vermakkelijken
worden alle geplaatste profielen
gebruikt in deze broeikas.
Met als gevolg dat sommige
openingen in de profielen
niet gebruikt worden tijdens
de montage.
6- - A - se - A
O - - - LA
me me
Tijdens montage
Voer de montagestappen uit volgens de
volgorde van de instructies.
Je mag een silicone spray gebruiken om
je te helpen met het glijden van de
profielen op de verbindingsstukken.
Spuit niet op de polycarbonaat panelen.
Gebruik een rubber hamer indien nodig.
Step 6: Verzeker dat de basis vierkant is door
het diagonaal meten en gebruik van een
waterpas.
Step 3: Deel 7063 zijn achter in de broeikas.
Plaatsing bepaalt de voorkant van de kas.
Stappen 8+9,11, 14,16,19: De ovale
opening in dwarsbalken A256 moeten altijd
gemonteerd worden aan de basis van de
broeikas.
Stappen 22-37: Deel 7180 wordt gebruikt
voor montagehulp.
Stap 37: Verwijder deel 7180 en gooi het
weg.
Stap 53: Bepaal de raamloatie voor montage.
Het raam kan geInstalleerd worden op een
van de aangegeven opties.
Stap 67 : In het geval dat het raam niet goed
sluit, maak de schroeven los, pas het profiel
aan en maak de schroeven weer vast.
Stap 85: Bevestig de broeikas stevig op een
uiteindelijke plaats direct na het voltooien van
de montage.
Na het beeindigen van de montage moeten
alle schroeven vastgedraaid worden.
-- - -

TAHTIS
Palun lugege kasutusjuhised hoolikalt lab' enne kui hakkate oma kasvuhoonet
kokku panema.
Hoidke need juhised turvalised kohas edaspidiseks kasutamiseks
Klienditeenindus
Abiks kokkupanemisel voi varuosade jaoks - palun logige sisse meie veebilehele voi
helistage klienditeenindusse (number on tiitellehel).
Lisainformatsiooni voib leida meie veebilehelt: www.palramapplications.com
Ohutusjuhised
Soovitame tungivalt kasutada kokkupanekul tookindaid.
Kandke alati jalanousid ja kaitseprille kui tootate pressitud alumiiniumiga.
Kasutades redelit voi elektritooriistu, veenduge, et jargite tootjapoolseid ohutusjuhiseid.
Arge katsuge Oleulatuvaid elektrikaableid alumiiniumprofiiliga.
Arge uritage kasvuhoonet kokku panna tuulistes voi niisketes tingimustes.
Visake koik plastikkotid ohutult ara, et hoida need eemal vaikestest lastest.
Hoidke lapsed kokkupanemisalast eemal.
Arge nojatuge kasvuhoone vastu voi 10kake seda kokkupanekul.
Arge asetage oma kasvuhoonet kohta kus on tugev tuul.
Arge uritage kasvuhoonet kokku panna kui olete vasinud, kasutate ravimeid, olete
tarbinud alkoholi voi olete uimane.
Kuumad esemed, nagu hiljuti kasutatud grill, leeklamp jm ei tohi hoida kasvuhoones.
Veenduge, et varjatud torusid voi kaablit poleks maapinnas enne vaiade sisestamist.
See toode on moeldud kasutamiseks ainult kasvuhoonena.
Hooldus ja korrashoid
Kui Teie kasvuhoone vajab puhastamist, kasutage pehmet puhastusvahenditja
loputage kOlma, puhta veega. ARGE KASUTAGE atsetooni, abrasiivseid puhastusaineid
voi teisi lahuseid paneelide puhastamiseks. On perioodiliselt soovitav kontrollida, et
katusepaneelide vahed (plastosad 329 ja profiil 981) oleksid omal kohal.
Tooriistad ja varustus
Moodulint
Tookindad
Maardeoli
Ristpeaga kruvikeeraja
Redel
Puur
Suur haamer
Kaarid
Mutrivoti
TO01c0
Enne kokkupanemist
Seda mitmeosalist agregaati saab koige
paremini kokku panna kahekesi. Voimaldage
endale vahemalt pool paeva kokkupanekuks.
Valige koht - kasvuhoone peab olema
asetatud ja paigaldatud tasasele pinnale
Valige paikeseline koht, eemal Oleulatuvatest
puudest.
Soovitame tungivalt kinnitada kasvuhoone
otse betoonvundamendile. Seda tehes,
kasutage eelnevalt puuritud auke
metallalusel.
Votke valja koik osad pakendist. Sorteerige
osad ja kontrollige sisu osade nimekirjaga.
Kokkupanekul peaksid koik osad olema
laotatud kaeulatusse. Hoidke vaikesed osad
(kruvid jm) kausis, et nad ara ei kaoks.
Et holbustada osade eristamistja
kokkupanekut, on selles kasvuhoones
kasutatud koiki positsioneeritud profile.
Tulemusena ei kasutata koiki
avausi profiilides,
kokkupanekul.
Paigaldamise kaigus
Teostage paigaldamistoimingu sammud
juhistes toodud jarjekorras.
Voite kasutada Silicon Lubricant Spray,
et aidata teillOkake profiilid pistikutega
Arge pihustage polOkarbonaadist paneel.d.
Kasutage kummi Malet kui vaja.
Etapp 6.Veenduge, et alus on taisnurkne,
mootes ara diagonaalid. Loodige vesiloodi
abil.Etapp 3. Osa 7063 on kasvuhoone lavi. Selle
kinnitamisega maaratakse kasvuhoone esiosa.
Etapp 8+9,11,14,16,19. Ovaalne ava
poiklattides A256 tuleb paigaldada alati
kasvuhoone aluse kOlge.
Etapp 22-37: osa 7180 kasutatakse
kokkupanek abi.
Etapp 37: Eemalda osa 7180 ja ara visata.
Etapp 53. Akende asukoht otsustage ara
enne paigaldamist. Aknad saab paigaldada
kahte naidatud kohta.
Etapp 67: Kui aken ei ole oigesti suletud,
siis vabastage kruvid, kohandada profiili ja
keerake kruvi kinni.
Etapp 85. Uhendage kasvuhoone kindlalt
loodis loppasendisse vahetult parast
paigaldamise lopetamist.
Pingutage koik kruvid taites koost.
Kruvisid 411 ja mutreid 412 kasutatakse kogu paigaldustoimingu
Kruvid 411 paigaldatakse kasvuhoonest valjaspool ja mutrid 412 kasvuhoone sees.
Kui pole naidatud teisiti, siis arge keerake kruvisid ja mutreid (411 ja 412) kinni rohkem kui
2-3 poorde vorra. Arge keerake neid kinni enne, kui paneelide paigaldamine on lopetatud.
Need kaks ikooni naitavad,kas kruvide kinnikeeramine on vajalik voi mitte.
Teatud sammude puhul yob olla vajalik mane kruvi ajutine kinnikeeramine, et valtida
profilli kukkumist, kuni see jargmiste sammude kaigus taielikult uhendatakse.
(7)

- I - - . . . -
Sikkerhetsanvisninger
Utfor monteringen i henhold til disse anvisningene.
Bruk vernehansker.
Bruk sko og vernebriller ved arbeid med aluminiumsprofiler.
Folg produsentens sikkerhetsanvisninger for verktoy og annet utstyr.
Pass pa at aluminiumsprofilene ikke kommer i kontakt med stromkabler eller ledninger.
Ikke forsok a montere produktet nar det blaser eller regner.
Emballasjen skal avhendes i henhold til gjeldende regler. Oppbevar plastposer
utilgjengelig for barn - kvelningsfare.
Hold barn pa trygg aystand fra arbeidsomradet.
Ikke trykk eller vipp pa produktet under monteringen.
Ikke plasser produktet slik at det utsettes for sterk vind.
Forsokaldri a montere produktet hvis du er trott eller pavirket av narkotika, legemidler
eller alkohol.
Oppbevar aldri varme gjenstander i drivhuset. Kontroller at det ikke ligger skjulte ror
eller kabler i bakken for du trykker ned pinnene.
Produktet ma kun brukes som drivhus.
Vedlikehold og rengjoring
Rengjor produktet med mildt rengjoringsmiddelog skyll med kaldt vann. Bruk ikke
aceton, slipende rengjoringsmidler eller andre kjemikalier pa de gjennomsiktige delene.
Kontroller regelmessig at takpanelets plastbeskyttelse (plastdetalj 329 og profil 981) er
korrekt montert.
Verktoy
Maleband
Hansker
Smoremiddel
Stjerneskrutrekker
Gardintrapp
BorKlubbe
Skiftenokkel
T001 -spesialverktoy for skr e 411 og mutter412
/41111i.."
For montering
Produktet bor monteres av to personer.
Monteringen tar minst 4 timer.
Produktet skal monteres, plasseres og
festes pa jevnt, horisontalt underlag.
Velg en solrik plass uten overhengende
greiner.
Vi anbefaler at produktet forankres
direkte i massiv betonggrunn ved
de forhandsborede hullene i den
medfolgende metallsokkelen.
Pakk ut alle delene. Kontroller for
montering og bruk at samtlige deler pa
listen over pakkens innhold, finnes.
Alle deler skal va!re tilgjengelig under
montering. Legg smadeler, som skruer
og liknende, i en skal, slik at de ikke
forsvinner.
OBS! Alle spor og apninger
i profilene blir ikke brukt i
monteringen.
- 'SS
A SS
Montering
Utfor monteringen i den rekkefolgen som er angitt i
bruksanvisningen.
Du kan bruke silikon smorespray fora hjelpe deg
med A skyve profilene pA kontaktene.
Ikke spray polykarbonatpaneler.
Hvis noclvendig, bruk gummihammeren.
UnngA A riste plastkontaktene.
Steg 6: Kontroller at basen er firkantet ved A male
diagonalene, og juster ved hjelp av et vater.
Steg 3: Del 7063 er drivhusets terskel. Feste av
denne bestemmer drivhusets framside.
Stegene 8+9,11, 14, 16, 19: Det ovate hullet i
tverrstengene A256 bor alltid monteres til bunnen
av drivhuset.
Stegene 22-37: Del 7180 brukes for
monteringassistanse.
Steg 37: Fjern del 7180 og kast denne.
Steg 53: Bestem vinduenes plassering for
montering. Vinduer kan installeres pa to av de
indikerte muligheter.
Steg 67: I tilfelle vinduet ikke er skikkelig lukket,
vennligst losne skruene,juster profilen og skru til
skruene.
Steg 85: Koble drivhuset godt fast i en sluttposisjon
umiddelbart etter fullforing av monteringen.
Stram til alle skruene ved fullforing av monteringen.
.
- - - .
-
-
- - 5-

BM/IMAM/1E!

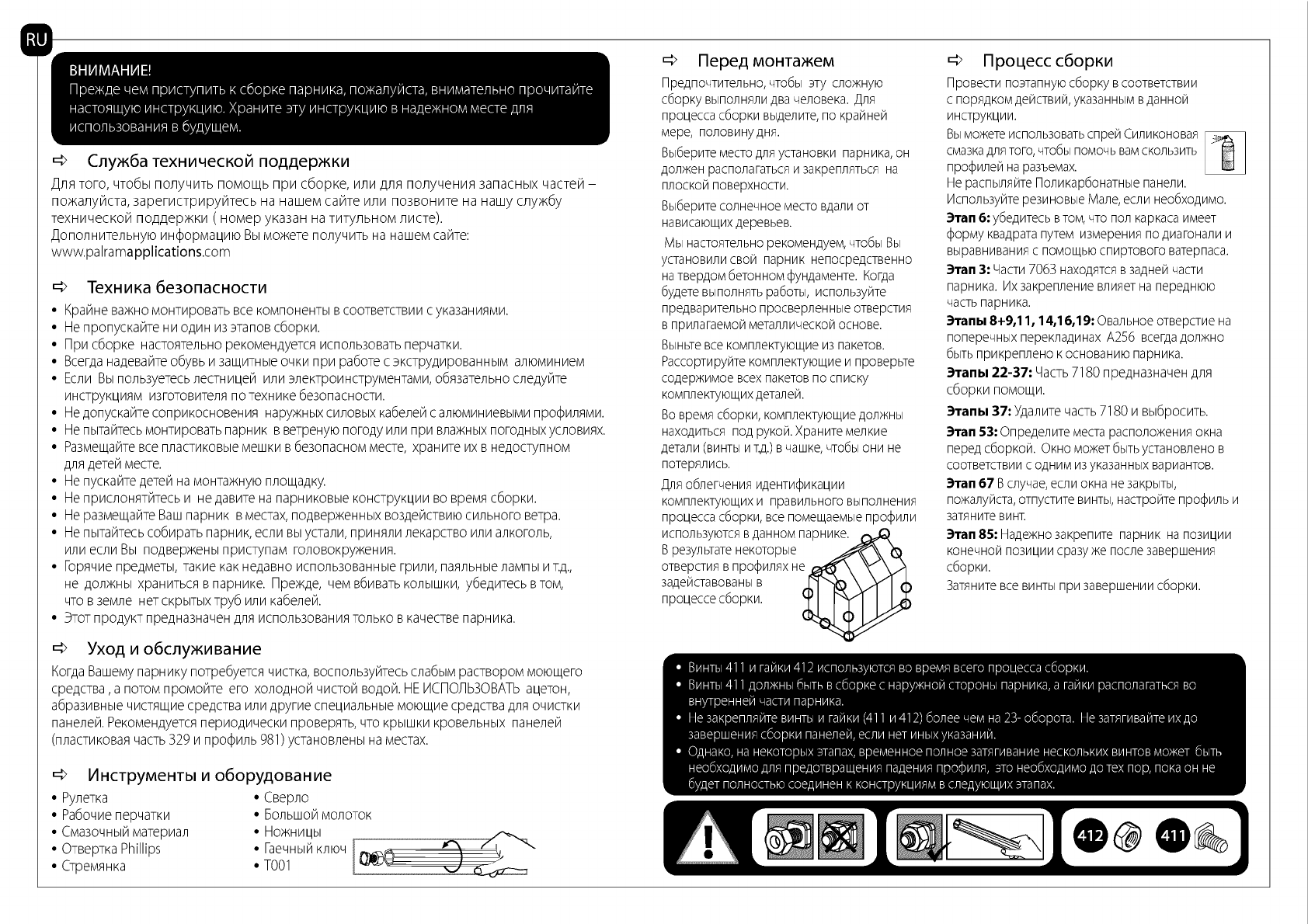

npeKqe gem npvicTynyn-b K c6opKe napH1/1Ka, nO?KallykTa, BH1/1MaTe11bH0 npouiviTaii)Te
HaCTOFILLyFO HhicTpyKoRo. XpaHHTe 3Ty HhicTpyKLumo B Hane?KHOM mecTe n11,1
1/1CF1011b30BaH1/1,1 B 6y,ElyWeM.
Cny>K6a TexHVl4ecKOV1 noggep>mun
41,11A TOEO, 4TO6b1 1-1011y4 I/1Tb FlOMOLLIb Flpm c6opKe, I/1111/1 nflA 1-10FlyLleHHA 3aFlaCHbIX LlacTeli) -
1-10?KaIlykTa, 3aperHc-rpHpy(/)Tecb Ha HaLLJeM ca(/)Te I/1111/1 1-103BOHVITe Ha HaLEy cnpK6y
TexHHHecKo(/) nonnepKKH ( Homep yKa3aH Ha TVITyllbHOM nHcTe).
,fl,01-1011H1/1TellbHyFO H4opmaLoo Bbl mmeTe 1-1011yLIMTb Ha HauJem CaMTE
www.palramapplications.com
TeXH Vika 6e3011.3CHOCTV1
KpaiiiHe Ba?KHO MOHTI/Ip0BaTb Bce KOMHOHeHTbI B COOTBeTCTBI/11/1 C yKa3aHMAMI/I.
He nponycKaiirre HVl 0,E1,1/IH I/13 3TaFIOB c6opKH.
Rpm c6opKe HaCTORTellbH0 peKomeHnyeTcH 1/10-1011b30BaTb nepidaTKH.
Bcerna HaAeBaV1Te o6yBb H 3aBAVITHbie OLIKVI Ppm pa6oTe C 3KcTpywpoBaHHMM aFIFOMMHmem
ECFII/I Bbl norib3yeTecb riecTHHLO V1nVl 3rieKTpoHHcTpymeHTamm, 06A3aTellbHO cnenyHTe
HHc-rpyKLAHnm 1/13FOTOBI/ITeFIA no TexHHKe 6e301-1aCHOCTI/1.
He nonycKaiirre conpmKocHoBeHHH HappKHbIXCMFIOBbIX Ka6eFleM C aFIFOMMHVIeBbIMVInpoOrigmH.
He FIbITaMTeCb MOHTMIDOBaTb FlapHMK B BeTpeHyFol-101-0,Ely VIFIVI rpm Blia?KHbIX 1-101-0,EI,HbIX ycrioBHHx.
Pa3meularATe Bce nriacTHKoBble meuiK1/1 B 6e3onacHom mecTe, xpaHHTe I/1X B HenocTynHom
nrig AeTeVI mecTe.
He nycKaHTe neTeH Ha moHTaKHyFo nnoulanKy.
He npmcnoHnTHTecb H He naBHTe Ha FlapHMKOBble KOHCTpyKLAVIVI BO Bpemg c6opKV.
He pa3MeLAaV1Te BaW FlapHVIK B mecTax, FlonBepKeHHbix B03,E1,eMCTBVIFO Cl/IFIbHOF0 BeTpa.
He FIbITaMTeCb C061/IpaTb napHvK, ecrim Bbl ycTany, FlpmHAFIVI rieKapCTBO 1/1111/1 aFIKOFOIlb,
1/11-11/1ecrim Bbl FlonBepKeHbi npvicTynam rorioBoKppKeHHH.
ropHime npenmeTbi, TaKI/le KaK HenaBHO 1/10-1011b30BaHHble rpHnH, FlaAllbHble FlaMilbl I/1
He nOJDKHbl XpaHMTbCH B napHvKe. HpeKqe, Llem B61/IBaTb KOFIbILLIKM, y6eR/rrecb B TOM,
LITO B 3emrie HeT CKpb1TbIX Tpy6 1/1111/1 Ka6eFleM.
3TOT FlpOnyKT npenHa3Ha4eH nflA 1/10-1011b30BaHMA TOFIbK0 B KaidecTBe napHvKa.
Yxog Vl o6cnymnBaHme
Korea BallieMy FlapHmKy noTpe6yeTcH LII/ICTKa, BOCI-1011b3yMTeCb CFla6bIM pacTBopom moFoulero
cpencTBa , a nOTOM npomoHTe ero X0F10E1HOM LIVICTOM BOTIOM. HE VICHO11b3OBATb aLleToH,
a6pa3HBHble Llmcmulme cpencTBa 1/1111/1 npyrme cnemanbHble moFoulHe cpencTBa nflA OLII/ICTKI/1
PeKomeHnyeTcH nepHonvidecKH npoBepHTb, LITO KpbILLIKI/1 KIDOBeFlbHbIX naHerieiii
Flepeg moi-ra?Kem
HpeAnoHTHTenbHo, LITO6b1 3Ty cnoHylo
c6opKy Bb111051HB5114 ABa LlesioBeKa.
npoLlecca c6opKH Bblec{envrre, no KpaHHeH
mepe, 1-10510BMHy AHB.
Bbl6epl4Te mecTo wiFlyCTaHOBKH napHvKa, OH
eo,oneH paCE1051araTbCB 1/13aKpeliflBTb0=1 Ha
1-151OCKOM noBepxHocm.
Bbl6epfrrre conHeHHoe mecTo BAUM OT
Hal3MCalOLL{MX AepeBbeB.
Mbl HaCTOBTeflbH0 peKomemyem, 4T06b1 Bbl
yCTaH0B145114CBOV FlapHMK HenocpeAcTBeHHo
Ha TBepeopm 6eTOHHOM d)yHgameHTe. Koma
6yeqe-re BblnonHATb pa60Tb1, MCF1051b3yMTe
npeepapHTenbH0 FlpocBeprieHHble oTBepc-rm
B npmnaraemoH meTannmecKoH ocHoBe.
BbIHbTe Bce KomnneKTylowe M3 FlaKeTOB.
PaccopmpyHTe KomnneKTpowe V npoBepbTe
coecppNcHmoe Bcex naKeToB no cnHcKy
KomnneKTy[owx AeTanei/).
Bo Bpewc6opKm KomnrieKTylowe A051NSHb1
HaX0AMTbCB no pyKok XpaHHTe merime
AeTanin (1314HTb1 MT.A.) B HaWKe, 4T06b1 OHM He
noTepnnHcb.
qnA o6nergeHmn HAeHTHOKamn
KomnneKTylowx 1/1 FlpaB1451bH0F0 Bb111051HeHMB
npoLlecca c6opm, Bce nomewaemble npodwinH
MCF1051b3y1OTCB B AaHHOM napHvKe.
B pe3yribTaTe HeKoTopble
oTBepc-rm B npocl)HriFlx He
3a,C1,eMCTaBOBaHb1 B
npoLlecce c6opKV.
n poqecc c6optun
HpoBecm 1103TailHy10 c6opKy B COOTBeTCTBMM
C nopnwomAeMCTBMM, yKa3aHH6IM B AaHHOH
1/1HcTpyKLIMM
Bbl moNe-re MC11051630BaTb cnpeH 045114KOHOBaB
CMa3Ka ASIA TOM, 4T06b1 MOMOLlbBaM CK051b3MTb
npodwineH Ha pamemax
He pacnbITInHTe lionHKap6oHamb1e naHenV.
Hcnonb3yHTe pe3HHOBb1e Mane, ecnid Heo6xowmo
3Tan 6: y6ewrrecb B TOM, LITO non KapKaca VMeeT
cl)opmy KBaApaTa nyTem H3mepeHmn no waroHarm V
BblpaBH1413aHMB C MOMOLL{b10 CIThIpTOBOF0 BaTepnaca.
3Tan 3: LlaCTM 7063 HaX0ABTCB B 3a,CI,HeM LlaCTM
napHVKa. 14x 3aKpenneHme BriHneT Ha nepeecodEoEo
LlaCTb napHVKa.
3Tanbi 8+9,11, 14,16,19:OBaflbH0e oTBepcme Ha
nonepegHblx nepeKnawmax A256 Bcema AU-WHO
6b1Tb npHKpenneHo K OCHOBaHMIO napHVKa.
3Tanbi 22-37: ulaCTb 7180 npenHa3Ha4eH nflA
c6opKin nomouly
3Tanbi 37: Ynallm-re LlaCTb 71801/1 Bb16p0C1/1Tb
3Tan 53: OnpeAenvrre mecTa pacnonoNcewn oKHa
nepeeo, c6opKoH OKHO moNeT 6b1Tb yCTaH01351eHO B
COOTBeTCTBMM C OAHMM M3 yKa3aHHbIX BapVaHTOB.
3Tan 67 B cnyHae, ecnV OKHa He 3aKpbITbl,
noKanyHcra, oTnycmTel3MHTbl, HaCTpOVTe npodmnb 1/1
3aTBHI/Fre BVHT.
3Tan 85: Haec{eNcHo 3aKperwiTe napHHK Ha n03HLIHH
KoHeHHoH n03HLIHH cpa3y Nce nocne3aBepuieHmn
c6opKV.
3aTnHHTe Bce 1314HTb1 npm 3aBepLueHHH c6opKV.
D C CO" C
III lb A l lb OD D .
C .
(FIllaCTI/IKOBaH LlaCTb 329 H npoOnb 981) yCTaHOBJleHbl Ha mecTax.
V1HcroymeHrbi Vl o6opygoBaffine
C
1
1" 1 1 DO 11
PyneTKa
Pa6o4me nepHaTKH
CMa30LIHNM maTepHan
OTBepTKa Phillips
CTpemHHKa
CBeprio
5011b1110M MOFIOTOK
HMH1/141
raeLIHNM KFIFOLI
TO01
CS)
Cs"
CO. el" GOO
C "1
Se eeDC
C C C OD D
l

.
. . . . -
Klientu apkalpoSana
Lai sanemtu palidzibu saistIba ar monta2u vai sastavdalu mainu - ludzu, reOistrejieties
mihu majaslapa vai zvaniet uz apkalpoanas ITniju (talruna numurs noradIts titullapa).
Papildus informaciju variet atrast mihu majaslapa: www.palramapplications.com
Padomi droSibai
Ir loti svarigi uzstadIt visas detalas pec noradIjumiem. Neizlaidiet nevienu soli.
Mes dzili iesakam uzvilkt cimdus monta2as laika.
Vienmer nesajiet apavus un drogbas brilles, kad rikojieties ar presetu alumTniju.
Ja izmantojiet saliekamas kapnes vai ar elektrTbu darbinamus instrumentus
parliecinieties,ka ieverojat ra2otaja dotos padomus par drogbu.
Neaizskariet virs galvas esc&is elektrTbas vadus ar alumTnija profiliem.
NemeOiniet uzstadit siltumnicu vejainos vai mitros laikapstaklos.
Atbrivojieties no visiem plastikata iesainojumiem drc& un glabajiet tos maziem berniem
nepieejamasvietas.
Nelaidiet bernus monta2as vieta.
Neatbalstieties un nestumiet siltumnicu monta2as laika.
Nenovietojiet siltumnicu vietas, kas paklautas parmerigi vejainiem laika apstakliem.
NemeOiniet uzstadIt siltumnIcu, ja esiet noguris, lietojis kadus medikamentus vai
alkoholu vai gadIjuma, ja esiet ar tieksmi uz reibuma mirkliem.
Karsti priekmeti, piemeram, nesen izmantoti grill, lodlampas u.tml. priekmeti, nedrIkst
tikt uzglabati siltumnIca. Parliecinieties, ka zeme neatrodas apsleptas caurules vai
elektrTbas vadi pirms ievietojiet tapas.
Sis produkts ir paredzets izmantoanai tikai ka siltumnica.
KopSana un urtureSana
Kad siltumnicu nepiecieams notTrIt, izmantojiet vieglu mazg8anas lIdzekli un noskalojiet
ar vesu, tTru udeni. NEIZMANTOJIET acetonu, abrazivu tintaju vai citus ip8us tIrganas
lIdzeklus, lai notTrItu caurspIdIgos panelus. In ieteicams periodiski parbaudIt, vai jumta
paneli > uzmavas (plastmasas data 329 un profils 981) ir savas vietas.
Instrument' un aprikojurns
Merlente
Darba cimdi
Smerviela
Phillips skrOvgriezis
Saliekamas kapnes
Urbis
Liels amurs
Skeres
Uzgrie2nu atslega
TO01
Pirms monta2as
STs ir daudzu detalu monta2a, kuru
vislabak veikt divam personam. Veltiet
apmeram pusi dienas monta2as
procesam.
Vietas izvele - siltumnicu ir janovieto un
japiestiprina uz platas, lidzenas virsmas.
lzvelieties saulainu vietu, kas butu talak
nost no kokiem.
Mes Jums dzili iesakam piestiprinat
siltumnicu tiei pie cieta betona
pamata.To darot, izmantojiet iepriek
izurbtos caurumus metala pamatne, kas
pievienota komplektam.
lznemiet visas sastavdalas no iepakojuma.
S8kirojiet detalas un parbaudiet pec
sastavdalu saraksta.
Monta2as laika detalam ir jabLit tuvu pie
rokas. Turiet visas sIkas detalas (skrOves
u.tml.) bloda, lai tas nepazOd.
Lai veicinatu detalu atpazTanu un
monta2as procesu, visi komplekta
ietvertie profili tiek izmantoti siltumnicas
bOve.Ta rezultata da2as ailes profilos
netiek izmantotas monta2as laika.
. .
Monta2as laika
Veikt monta2as solus noteiktaja kartIba
instrukcijas.
JOs varat izmantot Silicon smervielu aerosolu,
lai palTdzetu jums slaidu profilus uz
savienotajiem. Neizsmidzinat
Polikarbonata paneli. lzmantojiet
gumijas malet ja nepiecieams.
6. solis: Parliecinieties, ka pamatne ir
kvadratveida, izmerot diagonales un nosakiet
ITmeni, izmantojot ITmenradi.
3. solis: 7063 detalas ir siltumnicas aizmugure.
To piestiprin8ana nosaka siltumnicas
8.+9., 11.,14.,1 6.,1 9. solis:
Ovalle caurumi restes A256 vienmer ir
jauzstada siltumnicas pamatne.
22-37. solis: data 7180 tiek izmantots
monta2as palidzibu.
37. solis: Nonemt elementu 7180 un izmetiet.
53. solis: Izlemiet par loga atr8anas vietu
pirms monta2as uzsakanas. Logs var atrasties
viena no noradItajam vietam.
67. solis: GadIjuma logs nav kartIgi aizvertas,
10dzu atbrIvot skrOves, pielagot profilu un
nostipriniet skrOvi.
85. solis: Stingri pievienojiet siltumnicu, lai
noteiktu limeni gala pozicijai uzreiz pec
monta2as veikanas.
Pievelciet visas skrOves, aizpildot monta2u.
0
111.0A.111
- S. 55 S.
A A.
A. 0 S
.. - .
O. . . .0 OS

Item Qty. Item Qty.

Item Qty. Item Qty.
c=1
256
991
V
\\A
989
990

Item Inc./cm Qty. Item Qty. Item Qty. Item
7082
7067
Qty.
7009 (PVC)
292
3017
N%-----111111111111111.11111
7065

Item Qty. Item Qty. Item Inc./cm Qty. Item
586
582
7079
581
7078
7160
4/57.5cm
This side out TMside out
233/8"/225/8", 59
Thu side out This side out Thu side out
201/2"/313/4", 52.3/80.6cm
This side out This side out This side out
233/8"/375/8", 59.4/95.5cm
This side out This side out This side out This side out
233/8"/461/8", 59.4/117cm
This sideout This side out This side out This side out This side out
233/8"1607/8", 59.4/154.5cm
This side out This side out This side out This sideout This side out This side out
227/8/657/8", 58.3/167.4cm
Qty.

Item Qty. Item Qty. Item
447
4043
Qty.
Ei For assembly use only
Bitte NUR fur die Montage verwenden
Utiliser seulement pour l'assemblage
Para el montaje utilizar solo
DEFR
SP
7180

b
®-----------1*.
....
..."
I'
%. I( ' 366 cm /144" J
-..._ . ..--
. ...-
I 242 cm / 95" ... ....
.%111 A."' a = b
v V vv v ,v I
1 2 3 4
+ V .7 er
',t -
V
4 V V V
,V,V,V,V V V VVV'V' 'VV
VVV
4 4p.' VVVVV4P V V V
I
'18 VVVV
V VVV
V
V
V
V VVVVVV
VVVVVV VV.." V
4P V 9PVVV VVVV
v v
A. 4V V V Se " "
242 cm / Cv'v'v V V' 14
t "X.
e v e1.1.
V V V Vk
VW VW 1.k.
VV.mf
v.54
V wf
366cm/144"

II :
A A
