LAN Control Board
Operating Instructions
Before connecting, operating or adjusting this product, please read these
instructions completely.
Please keep this manual for future reference.
TQZJ142
Français
Tableau de commande LAN
Mode d’emploi
Avant d’effectuer quelque raccordement que ce soit ou de régler l’appareil,
veuillez lire attentivement ce mode d’emploi.
Conservez ce mode d’emploi pour référence.
Español
Tarjeta de control LAN
Manual de instrucciones
Antes de conectar, utilizar o ajustar este producto, lea completamente este
manual de instrucciones; y guárdelo para consultarlo en el futuro en caso
de ser necesario.
TY-FB12LC
Model No.
Numéro de modèle
Número de modelo

Great user manuals database on UserManuals.info
2
English
Safety Precautions
WARNING
●Neverattempttodisassembleormodifythisproduct.
To avoid fire, shock, or failure.
●Ifyousensesmoke,anoddodor,orunusualnoises
whileinoperation,immediatelyunplugtheunit.
Switch off the display and unplug the power cord plug
from the supply outlet.
To avoid fire or shock, do not leave the power of the unit
turned on.
●Toavoidshockorotherproblems,donotleavethe
unitpluggedintothesupplyoutlet.
●Pleasecontactourdesignated
servicedepartmentforinstallationor
changeofthisproduct.
To Service personnel:
 Beforeremovingorinstallingthe
TerminalBoard,besuretoturnthe
power of the unit off and unplug the
power cord plug from the supply
outlet.
Handling Cautions
●Donottouchtheconnectorcontactswithhandsdirectly.
To avoid electrostatic damage to internal parts, before handling this product, touch a large metallic object
such as a steel cabinet to discharge yourself.
●Besuretousethesuppliedcableorspecifiedpartsforinterconnection.
To avoid malfunction or failure, do not use parts other than those recommended.
Accessories
Please check and identify the supplied accessories.
•Terminalfunctionlabel(1sheet)
(page3)
•Screw(×4)
(page3)
•Ferritecore(×2)
(J0KG00000014)(page5)
Affix this label to the applicable slot of the
rear panel of the unit.
UsetheFerritecorestocomplywith
the EMC standard.
Features
■LAN control function compatible
You can control the display connected to the network with a PC.
■PJLink™class1compatible
You can use the PJLink™ protocol to perform operations such as the following from a PC.
●
Display setup
●
Display status query
■Equipped with component/RGB input terminals
 Connectinganexternaldeviceallowsyoutowatchcomponent/RGBvideo.
■Models TH-**PF12U series supported

Great user manuals database on UserManuals.info
3
English
Installation
Precautions
●Beforeremoving,turnthemainpoweroftheunitoff.
●Wheninstallingorremovingtheterminalboard,exercisecaretoavoidinjury.
There may be some sharp-pointed solder joints on the rear side of the board that could cause
unexpected injury.
●Wheninstallingtheboard,fullyinserttheBoardintotheslothorizontallyuntilitisfirmlyplugged
intotheconnector.
Note that incomplete insertion may damage the internal components.
■Compatibleslot:SLOT1,SLOT2,SLOT3
■Installation Procedure
1Turn off the display and the connected equipment, and disconnect the power supply plugs from the
wall sockets.
Disconnect all cables connected to the unit.
2Followtheprocedurebelowandinstalltheterminalboardinthedisplay.
To install
1. Remove the slot cover.
Securing screw
2. Insert the terminal board until it is
firmly plugged into the connector.
Tighten screws in the order 1- 4.
3.Affixtheterminalfunction
label(included).
3
4
2
1
•MakesurethattheBoarddoesnotrideonthetwolowerclaws.
•Besuretofastenallscrewstightly.
•HavethecustomerkeeptheremovedTerminalBoardforfutureservicingneeds.
Foammatorthicksoftcloth
Toremove
Removethescrews.Gripthehandleofthe
terminal board, and slowly pull out in the
direction of the arrow.

Great user manuals database on UserManuals.info
4
English

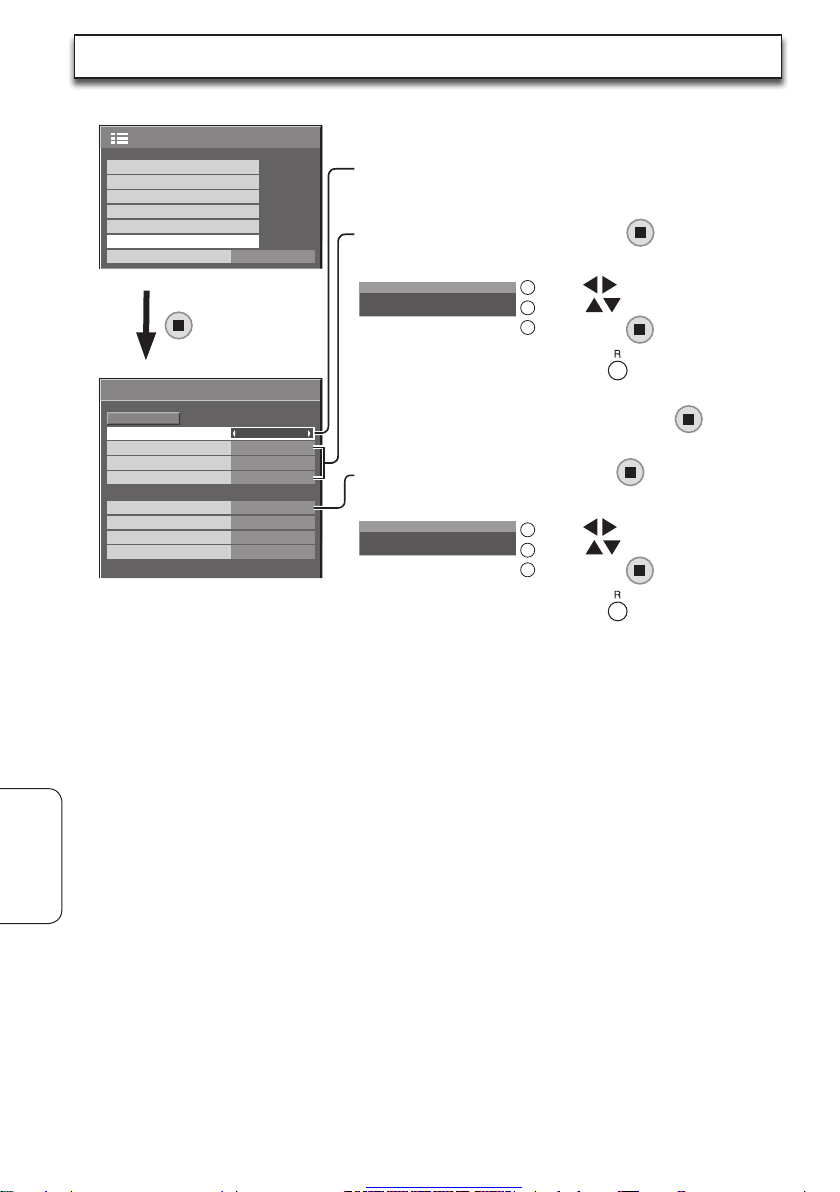

MULTI DISPLAY SETUP
SET UP TIMER
PRESENT TIME SETUP
NETWORK SETUP
DISPLAY ORIENTATION
LANDSCAPE
MULTI PIP SETUP
PORTRAIT SETUP
2/2SET UP
--:--:--:--:--:--
DHCP
NETWORK SETUP
SAVE
0
192.168. 0. 8
255.255.255. 0
192.168. 0. 1
1024
AUTO
RS-232C
OFF
SUBNET MASK
LAN SPEED
GATEWAY
IP ADDRESS
PORT
CONTROL I/F SELECT
NETWORK ID
MAC ADDRESS
DHCP,IPADDRESS,SUBNETMASK,andGATEWAYsettings
1 SetDHCP.
 When“OFF”isselected,IPADDRESSandothersettings
can be set manually.
2Select the item and press .
3Enter an address.
I
192.168. 0. 8
IP ADDRESS
1
Use to select a digit.
2
Use to change a number.
3
Press .
Pressing will cancel the address
change.
4 Select“SAVE”andpress .
PORT setting
1 Select“PORT”andpress .
2Enter a port number.
I
01024
PORT
1
Use to select a digit.
2
Use to change a number.
3
Press .
Pressing will cancel the port
number change.
SAVE
Save the current network Setup. Each value set for
DHCP,IPaddress,Subnetmask,andGatewaywill
besaved.If“NG”isdisplayed,checkthesameIP
address is not used within the same network.
DHCP(DHCPclientfunction)
To obtain an IP address automatically using a
DHCPserver,setthisto“ON”.IfDHCPserveris
notused,setthisto“OFF”.
IPADDRESS(IPaddressdisplayandsetting)
EnteranIPaddressifDHCPserverisnotused.
SUBNETMASK(Subnetmaskdisplayandsetting)
EnterasubnetmaskifDHCPserverisnotused.
GATEWAY(Gatewayaddressdisplayandsetting)
EnteragatewayaddressifDHCPserverisnotused.
PORT
Set the port number used for command control.
Theavailablesettingrangeis1024–65535.
When the PJLink™ protocol is used, the port
setting is not necessary.
LANSPEED
Set the connection speed of the LAN environment.
SelectthevaluefromAUTO,10HALF,10FULL,
100HALFor100FULL.
NETWORKID
Set the ID to identify this unit.
Theavailablesettingrangeis0–99.
CONTROL I/F SELECT
SetwhethertocontrolwithRS-232C(serial)or
LAN.When“LAN”isset,powerindicatorislit
orange when the slot power is turned on, then the
poweristurned“OFF”withremotecontrol(stand-
bystate)regardlessofthe“Slotpower”setting.
MACADDRESS
DisplaytheMACaddressofthisunit.However,
the MAC address is not displayed when the
“CONTROLI/FSELECT”issetto“RS-232C”.
Notes:
• TouseaDHCPserver,makesuretheDHCPserverisstarted.
• Contactyournetworkadministratorfordetailsonsettings.
NetworkSetup
Make the various settings to use the network function.

Great user manuals database on UserManuals.info
5
English
Note:
Tousethenetworkfunction,seteach“NETWORKSETUP”settingandmakesuretosetthe“CONTROL
I/FSELECT”to“LAN”.(seepage4)
When“LAN”isset,powerindicatorislitorangewhentheslotpoweristurnedon,thenthepoweristurned
“OFF”withremotecontrol(stand-bystate)regardlessofthe“Slotpower”setting.
Fordetailsonthe“Slotpower”setting,refertotheOperatingInstructionsofthedisplayunit.
■Command Control
Notes:
• LaytheLANcableawayfromotherconnectioncables(excludingthepowercord).
• Makesurethebroadbandrouterorhubsupports10BASE-T/100BASE-TX.
• Toconnectadeviceusing100BASE-TX,use“category5”LANcable.
• TouchingtheLANterminalwithastaticallychargedhand(body)maycausedamageduetoitsdischarge.
Do not touch the LAN terminal or a metal part of the LAN cable.
• Forinstructionsonhowtoconnect,consultyournetworkadministrator.
Network function of the unit can control the display in the same way as serial control from a network.
Supported commands
Commands used in the serial control are supported.
Fordetailsonserialcontrolcommands,refertotheOperatingInstructionsofthedisplayunit.
Note:
Consult your local Panasonic dealer for detail instructions on command usage.
■ExampleofNetworkConnection
P R /C R /R P B /C B /B Y/G
COMPONENT/RGB INLAN
AUDIO
Huborbroadbandrouter
LAN cable
(notsupplied)
COMPUTER
Less
than
10cm
Less
than
10cm
Ferritecore
(supplied)
Ferritecore
(supplied)
Installing the Ferrite core
Pull back the tabs
(intwoplaces)
Wind the cable
twice
Open
Press the cable
through and close
SecuringtheLANcable(TH-85PF12U)
Note: In accordance with the Installation Instructions, secure the LAN cable so that it will not become
near the display unit.
When using a pedestal for the installation of the display, use a clamper
suppliedwiththedisplaytosecuretheLANcable.Forusewithanother
method of installation, refer to the corresponding Installation Instructions.
UsingNetworkFunction
Clamper

Great user manuals database on UserManuals.info
6
English
PJLink™Protocol
The network function of the terminal board conforms with PJLink™ class 1 and you can operate the
following actions from your computer using PJLink™ protocol.
•Displaysetup
•Displaystatusquery
Supported commands
Commands to control the display with PJLink™ protocol are shown in the table below.
PJLink™securityauthentication
Set“Panasonic”forthePJLink™password.
•PJLink™isapendingtrademarkinJapan,theUnitedStates,andothercountriesorareas.
Command Control Remark
POWR Power control Parameter
0=Standby1=Power“On”
POWR? Power status query Parameter
0=Standby1=Power“On”
INPT Input switch Parameter
Firstbyte:1(RGB)fixed
Secondbyte:Inputposition(from1)
INPT? Input switch query
AVMT Shutter control Parameter
10=PictureOn(picturemutedeactivated),11=PictureOff(pictureonmute)
20=AudioOn(audiomutedeactivated),21=AudioOff(audioonmute)
30=ShuttermodeOff(pictureandaudiomutedeactivated)
31=ShuttermodeOn(pictureandaudioonmute)
AVMT? Shutter control query Parameter
11=PictureOff(pictureonmute)
21=AudioOff(audioonmute)
30=ShuttermodeOff(pictureandaudiomutedeactivated)
31=ShuttermodeOn(pictureandaudioonmute)
ERST? Error status query Parameter
Firstbyte:Meansfanerror.0or2.
Secondbyte:0
Thirdbyte:0
Fourthbyte:0
Fifthbyte:0
Sixthbyte:Meansothererror.0or2.
Meaningofthe0–2settings:
0=Errorisnotdetected,2=Error
LAMP? Lamp status query Not supported
INST? Input switch list query Parameter
11: Computer input
12-16:Slot1input(INPUT1A)
Slot1input(INPUT1B)
Slot2input(INPUT2A)
Slot2input(INPUT2B)
Slot3input(INPUT3)
Numbers greater than 12 are depending on the slot installation condition
NAME? Projector name query Returnsemptycharacter(nonameinformation)
INF1?
Manufacturer name query Returns“Panasonic”
INF2? Model name query Returns“TH-65PF12”(for65-inchmodel)
INFO? Other information query Returns version number
CLSS? Class information query Returns“1”

Great user manuals database on UserManuals.info
7
English
COMPONENT/RGB connection
<Software Information for This Product>
ThisproducthassoftwareinstalledpartiallylicensedundertheFreeBSDLICENSE.
FreeBSDLICENSEregulationsundertheabovespecificationsareasfollows:
(Theseregulationsaresetbythethirdparty;thereforetheoriginal(English)regulationsarestated.)
Copyright©1980,1986,1993
The Regents of the University of California. All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that
the following conditions are met:
1. Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the
following disclaimer in the documentation and/or other materials provided with the distribution.
3.Alladvertisingmaterialsmentioningfeaturesoruseofthissoftwaremustdisplaythefollowing
acknowledgement:
This product includes software developed by the University of California, Berkeley and its contributors.
4. Neither the name of the University nor the names of its contributors may be used to endorse or promote
products derived from this software without specific prior written permission.
THISSOFTWAREISPROVIDEDBYTHEREGENTSANDCONTRIBUTORS“ASIS”ANDANY
EXPRESSORIMPLIEDWARRANTIES,INCLUDING,BUTNOTLIMITEDTO,THEIMPLIED
WARRANTIESOFMERCHANTABILITYANDFITNESSFORAPARTICULARPURPOSEARE
DISCLAIMED.INNOEVENTSHALLTHEREGENTSORCONTRIBUTORSBELIABLEFORANY
DIRECT,INDIRECT,INCIDENTAL,SPECIAL,EXEMPLARY,ORCONSEQUENTIALDAMAGES
(INCLUDING,BUTNOTLIMITEDTO,PROCUREMENTOFSUBSTITUTEGOODSORSERVICES;
LOSSOFUSE,DATA,ORPROFITS;ORBUSINESSINTERRUPTION)HOWEVERCAUSEDANDON
ANYTHEORYOFLIABILITY,WHETHERINCONTRACT,STRICTLIABILITY,ORTORT(INCLUDING
NEGLIGENCEOROTHERWISE)ARISINGINANYWAYOUTOFTHEUSEOFTHISSOFTWARE,
EVENIFADVISEDOFTHEPOSSIBILITYOFSUCHDAMAGE.
P R /C R /R P B /C B /B Y/G
COMPONENT/RGB INLAN
AUDIO
AUDIO
OUT
Y, P
B, PR,
OUT
PR
PB
Y
L
R
COMPONENT VIDEO OUT
Notes:
•
Changethe“COMPONENT/RGB-INSELECT”
settinginthe“SETUP”menuto“COMPONENT”
 (whenComponentsignalconnection)or“RGB”
(whenRGBsignalconnection).
• Additionalequipment,cablesandadapterplugs
shown are not supplied with this set.
• SynconGsignalisneeded.
RCA-BNC
adapter plug
Mini-plug(M3)
Computer RGBCamcorder
or
DVD
Example of input signal source
DigitalTV-SET-TOP-BOX
(DTV-STB)
■Applicable Input Signals
 Fordetails,refertotheOperatingInstructions
of the display unit.
Specifications
Connection terminals
LAN RJ4510BASE-T/100BASE-TX,compatiblewithPJLink™
COMPONENT/RGBIN G/Y(BNC)
B/PB/CB(BNC),R/PR/CR(BNC)
Audio Input
withsync1.0Vp-p(75Ω)
0.7Vp-p(75Ω)
Stereominijack(M3)×1
0.5Vrms

Great user manuals database on UserManuals.info
8
Français
Précautions relatives à la sécurité (à respecter impérativement)
AVERTISSEMENT
●Netentezpasdedémonternidemodifiercetappareil.
Cela afin d’éviter les risques d’incendie, de secousse électrique ou d’anomalie.
●Sivoussentezuneodeurdefuméeouuneodeuranormale,
sidesbruitsinhabituelsseproduisentpendantle
fonctionnement,débranchezimmédiatementl’écran.
Mettez l’écran hors tension et débranchez le cordon
d’alimentation de la prise secteur.
Pour éviter tout risque d’incendie ou d’électrocution, ne laissez
pas l’écran sous tension.
●Pourévitertoutrisqued’électrocution,nelaissezpas
l’appareilbranchésurlaprisesecteur.
●
Pourl’installationoulamodification
decetappareil,veuillezprendre
contact avec notre service
d’entretiendésigné.
A l’attention du personnel d’entretien:
 Avantdedéposeroud’installer
lacartedeconnexion,assurez-
vousquel’écranesthorstension
etdébranchezlaficheducordon
d’alimentationdelaprisesecteur.
Précautionsdemanipulation
●Netouchezpaslescontactsduconnecteurdirectementaveclesmains.
Pour éviter que les organes internes ne soient endommagés par une décharge d’électricité statique, touchez un objet métallique
de grande taille, par exemple une armoire métallique, pour vous décharger de l’électricité accumulée avant de manipuler l’appareil.
●Poureffectuerl’interconnexion,n’utilisezquelecâbleetlespiècesfournis.
Pour éviter une anomalie de fonctionnement ou une panne, n’utilisez aucune pièce autre que celles prescrites.
Accessoires
Vérifiez et identifiez les accessoires fournis.
•Etiquettedefonctiondelacartedeconnexion
(1 pièce) (voir page 9)
•Vis(×4)
(voir page 9)
•Noyauenferrite(×2)
(J0KG00000014)(voirpage11)
Apposez l’étiquette sur la fente utilisée du panneau
arrière de l’écran.
Utilisez les tores magnétiques
pour être conforme aux normes
EMC.
Fonctions
■CompatibleaveclafonctiondecontrôleLAN
  Vouspouvezcommanderl’écranenréseauaumoyend’unordinateur.
■CompatibleavecPJLink™classe1
Le protocole PJLink™ vous permet de réaliser les opérations suivantes à partir d’un ordinateur.
  ●Configurationd’écran
  ●Interrogationétatdel’écran
■Équipédebornesd’entréecomposantes/RVB
Le raccord d’un appareil externe vous permet de visualiser des vidéos en composantes/RVB.
■LesmodèlesdelasérieTH-**PF12Usontsupportés

Great user manuals database on UserManuals.info
9
Français
Mise en place
Précautions
●Avantderetirerlacarted’entrée,coupezl’alimentationprincipaledutéléviseur.
●Lorsdelamiseenplaceouduretraitdelacarted’entrée,prenezsoindenepasvousblesser.
Le dos de la carte peut présenter des joints à brasure tendre coupants et pointus pouvant être à l’origine
de blessures inattendues.
●Lorsdelamiseenplacedelacarte,insérez-lacomplètementdanslafenteàl’horizontalejusqu’à
cequ’ellesoitbienenfoncéedansleconnecteur.
 Notezqu’unemauvaiseinsertionrisqued’endommagerlescomposantsinternes.
■Fentecompatible:SLOT1,SLOT2,SLOT3
■Procédured’installation
1Mettez l’écran et l’appareil connecté hors tension, et débranchez des prises secteur les fiches des
cordons d’alimentation.
Déconnectez tous les câbles connectés à l’appareil.
2Suivez la procédure ci-dessous et installez la carte du terminal dans l’écran.
Pour mettre en place
1. Retirez le volet de la fente.
Fixation des vis
2.Insérezlacarted’entréejusqu’à
ce qu’elle soit bien enfoncée
dans le connecteur.
Serrez les vis dans l’ordre 1- 4.
3. Posez l’étiquette de fonction
de la prise (fournie).
3
4
2
1
•Assurez-vousquelacartenereposepassurlesdeuxgriffesinférieures.
•Veillezàserrerfermementtouteslesvis.
•Demandezauclientdegarderlacarted’entréeretiréepourlesbesoinsfutursdelamaintenance.
Tapis en mousse ou
chiffon doux épais
Pour retirer
Retirez les vis. Prenez en main la poignée
de la carte d’entrée et tirez lentement dans le
sens de la flèche.

Great user manuals database on UserManuals.info
10
Français
Configurationréseau
Multi-affichage
Réglage de la minuterie
Réglage de l’heure actuelle
Configuration réseau
Orientation de l’écran Paysage
Multi-configuration I sur I
Réglage Portrait
2/2Configuration
--:--:--:--:--:--
DHCP
Configuration réseau
Sauvegarder
0
192.168. 0. 8
255.255.255. 0
192.168. 0. 1
1024
Auto
RS232C
Non
Masque de sous-réseau
Vitesse LAN
Passerelle
Adresse IP
Port
Sélection contrôle d’interface
ID réseau
Adresse MAC
Effectuerlesdifférentsréglagespourutiliserlafonctionderéseau.
Sauvegarder
Enregistrezlaconfigurationderéseauactuelle.
LesvaleursdeDHCP,AdresseIP,Masquede
sous-réseau et Passerelle seront enregistrées. Si
“NG”estaffiché,vérifiezsilamêmeAdresseIP
n’est pas déjà utilisée dans le même réseau.
DHCP(FonctionclientDHCP)
PourobteniruneadresseIPautomatiquementau
moyenduserveurDHCP,réglezsur“Oui”.Sile
serveurDHCPn’estpasutilisé,réglezsur“Non”.
AdresseIP(Affichagedel’adresseIPetréglage)
EntrezuneadresseIPsileserveurDHCPn’estpasutilisé.
Masquedesous-réseau
(Affichagedumasquedesous-réseauetréglage)
Entrezunmasquedesous-réseausileserveur
DHCP n’est pas utilisé.
Passerelle
(Affichagedel’adressePasserelleetréglage)
EntrezuneadressedePasserellesileserveur
DHCP n’est pas utilisé.
Port
Réglez le numéro de port utilisé pour le contrôle du canal.
Laplagederéglagedisponibleest1024-65535.
Lorsque le protocole PJLink™ est utilisé, le
réglage du port n’est pas nécessaire.
VitesseLAN
Réglez la vitesse de connexion de l’environnement
LAN.
Sélectionnez une valeur à partir de Auto, 10 semi,
10 intégral, 100 semi ou 100 intégral.
ID réseau
Réglezl’IDpouridentifiercetteunité.
La plage de réglage disponible est 0-99.
Sélectioncontrôled’interface
Réglezl’optiondecontrôlesurRS-232C(série)ou
LAN.
Lorsqueleréglageestsur“LAN”,l’indicateur
d’alimentation s’allume en orange, lorsque
l’alimentation du slot est activée, l’alimentation
estensuiterégléesur“Non”aumoyendela
télécommande (état de veille) indépendamment du
réglagede“Slotpower”.
AdresseMAC
Affichez l’Adresse MAC de cet appareil. L’Adresse
MAC, cependant, ne s’affiche pas si “Sélection
contrôled’interface”estréglésur“RS-232C”.
Remarques:
•PourutiliserunserveurDHCP,veillezàcequeleserveurDHCPsoitactivé.
•Contactezvotreadministrateurderéseaupourplusd’informationssurlesréglages.
RéglagesDHCP,AdresseIP,Masquedesous-réseauet
Passerelle
1Groupe DHCP.
 Lorsque“Non”estsélectionné,l’AdresseIPetd’autres
réglages peuvent être effectué manuellement.
2 Sélectionnezl’optionetappuyezsur .
3 Entrezuneadresse.
I
192.168. 0. 8
Adresse IP
1
Utilisez pour sélectionner un chiffre.
2
Utilisez pour changer un chiffre.
3
Appuyezsur .
Appuyezsur pour annuler le
changement d’adresse.
4 Sélectionnez“Sauvegarder”etappuyezsur .
RéglageduPort
1 Sélectionnez“Port”etappuyezsur .
2 Entrezunnumérodeport.
I
01024
Port
1
Utilisez pour sélectionner un chiffre.
2
Utilisez pour changer un chiffre.
3
Appuyezsur .
Appuyezsur pour annuler le
changement de numéro de port.

Great user manuals database on UserManuals.info
11
Français
Utilisationdelafonctionderéseau
Remarque:
Pour utiliser la fonction de réseau, effectuez tous les réglages de “Configuration réseau“ et veillez à ce que
“Sélectioncontrôled’interface”soitréglésur“LAN”.(voirpage10)
Lorsque“LAN”estdéfini,letémoind’alimentationestalluméenorangelorsquelafenteestallumée,l’alimentationest
ensuiterégléesur“Non”aumoyendelatélécommande(étatdeveille)indépendammentduréglagede“Slotpower”.
Pourensavoirplussurleréglage“Slotpower”,consultezleModed’emploidel’unitéd’affichage.
■Exempledeconnexionderéseau
Remarques:
• DisposezlecâbleLANàdistancedesautrescâblesdeconnexion(àl’exceptionducordond’alimentation).
• Veillezàcequelerouteurbandelargeoulehubprenneenchargeleprotocole10BASE-T/100BASE-TX.
•Pourconnecterundispositifavecleprotocole100BASE-TX,utilisezlecâbleLAN“catégorie5”.
•LecontactavecleportLANd’unemainchargéed’électricitéstatique(corps)peutendommagerl’appareil.
NetouchezpasleportLANouunepartiemétalliqueducâbleLAN.
•Poursavoircommentconnecterl’appareil,consultezvotreadministrateurderéseau.
P R /C R /R P B /C B /B Y/G
COMPONENT/RGB INLAN
AUDIO
Hub ou routeur bande large
CâbleLAN
(droit)
(non fourni)
ORDINATEUR
Moins
de
10 cm
Moins
de
10 cm
Noyauenferrite
(fourni)
Noyauenferrite
(fourni)
Installationdunoyauenferrite
Tirez les languettes
(en deux endroits)
Enroulezdeux
fois le câble
Ouvrez
Faites passer le câble à
l’intérieur et refermez
FixerlecâbleLAN(TH-85PF12U)
Remarque:fixezlecâbleLANdemanièreàleteniràdistancedel’unitéd’affichage,telquedécrit
dans le Manuel d’installation.
■Contrôleducanal
La fonction réseau de l’appareil peut commander l’écran de la même manière que les commandes d’un réseau en série.
Commandesprisesencharge
Les commandes utilisées dans la commande série sont prises en charge.
Pour en savoir plus sur les commandes de contrôle en série, reportez-vous au Mode d’emploi de l’unité d’affichage.
Remarque:
Consultez votre revendeur Panasonic pour avoir des instructions détaillées sur l’utilisation des commandes.
Sivousinstallezl’écransurunpiédestal,fixezlecâbleLANau
moyend’unattache-filsfourniavecl’écran.Pourtouteautreméthode
d’installation, reportez-vous aux directives du Manuel d’installation.
Attache-fils

Great user manuals database on UserManuals.info
12
Français
ProtocolePJLink™
La fonction de réseau du terminal est compatible avec PJLink™ classe 1 et vous pouvez utiliser les
fonctionssuivantesdepuisvotreordinateuraumoyenduprotocolePJLink™.
•Configurationd’écran
•Interrogationétatdel’écran
Commandesprisesencharge
Les commandes contrôlant l’appareil avec le protocole PJLink™ sont illustrées dans le tableau ci-dessous.
AuthentificationdesécuritéPJLink™
Entrez“Panasonic”commemotdepassedePJLink™.
•PJLink™estunemarquedefabriqueenattenteauJapon,auxEtats-Unisetdansd’autrespaysou
régions.
Commande
Contrôle Remarque
POWR Commande d’alimentation Paramètre
0=Veille1=Alimentation“Oui”
POWR? Interrogationétat
d’alimentation
Paramètre
0=Veille1=Alimentation“Oui”
INPT Commande d’entrée Paramètre
Premier octet: 1 (RVB) fixé
Second octet: Position d’entrée (depuis 1)
INPT? Interrogationchangement
d’entrée
AVMT Commande d’obturateur Paramètre
10=ImageOui(coupuredusonImagedésactivée),11=ImageNon
(coupure du son image activée)
20=AudioOui(coupuredusonaudiodésactivée),21=SonNon
(coupure du son audio activée)
30=ModeobturateurNon(coupuredusonimageetaudiodésactivée)
31=ModeobturateurOui(coupuredusonimageetaudioactivée)
AVMT? Interrogationcommande
d’obturateur
Paramètre
11=ImageNon(coupuredusonimageactivée)
21=AudioNon(coupuredusonaudioactivée)
30=ModeobturateurNon(coupuredusonimageetaudiodésactivée)
31=ModeobturateurOui(coupuredusonimageetaudioactivée)
ERST? Erreurinterrogationétat Paramètre
Premieroctet:signifieerreurventilateur.0ou2.
Deuxième octet: 0
Troisième octet: 0
Quatrième octet: 0
Cinquième octet: 0
Sixièmeoctet:signifieautreerreur.0ou2.
Descriptiondesréglages0-2:
0=Erreurnondétecté,2=Erreur
LAMP? Interrogationétatlampe Nonprisencharge
INST? Interrogationlistede
changement d’entrée
Paramètre
11: entrée ordinateur
12-16:Slot1input(INPUT1A)
Slot1input(INPUT1B)
Slot2input(INPUT2A)
Slot2input(INPUT2B)
Slot3input(INPUT3)
Lesnombressupérieursà12dépendentdesconditions
d’installation des slots
NAME? Interrogationnomduprojecteur Sans caractère (pas d’information sur le nom)
INF1?
Interrogationnomdufabricant Indique“Panasonic”
INF2?
Interrogationnomdemodèle Indique“TH-65PF12”(pourlemodèlede65pouces)
INFO? Autre interrogation Indiquelenumérodeversion
CLSS?
Interrogationsurlaclasse Indique“1”

Great user manuals database on UserManuals.info
13
Français
RaccordementsCOMPOSANTES/RVB
Spécifications
<Informationsurlelogicieldeceproduit>
Ceproduitdisposed’unlogicielinstallé,enpartiefabriquésousLICENCElibreBSD.
LaréglementationdelaLICENCElibreBSDpourlesspécificationsci-dessusestlasuivante:
(Cette réglementation est rédigée par une tierce personne, c’est la raison pour laquelle la réglementation
originale (en anglais) est citée.)
Copyright©1980,1986,1993
TheRegentsoftheUniversityofCalifornia.Allrightsreserved.
Redistributionanduseinsourceandbinaryforms,withorwithoutmodification,arepermittedprovidedthat
the following conditions are met:
1.Redistributionsofsourcecodemustretaintheabovecopyrightnotice,thislistofconditionsandthe
following disclaimer.
2.Redistributionsinbinaryformmustreproducetheabovecopyrightnotice,thislistofconditionsandthe
following disclaimer in the documentation and/or other materials provided with the distribution.
3.
Alladvertisingmaterialsmentioningfeaturesoruseofthissoftwaremustdisplaythefollowingacknowledgement:
ThisproductincludessoftwaredevelopedbytheUniversityofCalifornia,Berkeleyanditscontributors.
4.NeitherthenameoftheUniversitynorthenamesofitscontributorsmaybeusedtoendorseorpromote
products derived from this software without specific prior written permission.
THISSOFTWAREISPROVIDEDBYTHEREGENTSANDCONTRIBUTORS“ASIS”ANDANYEXPRESS
ORIMPLIEDWARRANTIES,INCLUDING,BUTNOTLIMITEDTO,THEIMPLIEDWARRANTIESOF
MERCHANTABILITYANDFITNESSFORAPARTICULARPURPOSEAREDISCLAIMED.INNOEVENTSHALL
THEREGENTSORCONTRIBUTORSBELIABLEFORANYDIRECT,INDIRECT,INCIDENTAL,SPECIAL,
EXEMPLARY,ORCONSEQUENTIALDAMAGES(INCLUDING,BUTNOTLIMITEDTO,PROCUREMENTOF
SUBSTITUTEGOODSORSERVICES;LOSSOFUSE,DATA,ORPROFITS;ORBUSINESSINTERRUPTION)
HOWEVERCAUSEDANDONANYTHEORYOFLIABILITY,WHETHERINCONTRACT,STRICTLIABILITY,
ORTORT(INCLUDINGNEGLIGENCEOROTHERWISE)ARISINGINANYWAYOUTOFTHEUSEOFTHIS
SOFTWARE,EVENIFADVISEDOFTHEPOSSIBILITYOFSUCHDAMAGE.
P R /C R /R P B /C B /B Y/G
COMPONENT/RGB INLAN
AUDIO
AUDIO
OUT
Y, P
B, PR,
OUT
PR
PB
Y
L
R
COMPONENT VIDEO OUT
Fiche d’adaptation
RCA/BNC
Mini-fiche (M3)
Ordinateur Caméra RVB
ou
DVD
Exempledesourcedesignal
Décodeur TV numérique
(DTV-STB)
■Signauxd’entréeapplicables
Pour de plus amples informations, reportez-
vous au Mode d’emploi de l’unité d’affichage.
Remarques:
•
Changez le réglage de “Sélection entrée en
composantes/RVB”danslemenu“Configuration”
pour“Composants”(lorsdelaconnexiond’unsignal
composantes)oupour“RVB”(lorsdelaconnexion
d’un signal RVB).
•Lesappareils,lescâblesmontrésnesontpas
fournis avec cet appareil.
•LesignalSyncSurGestnécessaire.
Bornesdebranchement
LAN RJ4510BASE-T/100BASE-TX,compatiblesavecPJLink™
COMPONENT/RGBIN G/Y(BNC)
B/PB/CB(BNC),R/PR/CR(BNC)
Entréeaudio
avecsync1,0Vc.à-c.(75Ω)
0,7Vc.à-c.(75Ω)
Mini prise stéréo (M3) x 1
0,5Vrms

Great user manuals database on UserManuals.info
14
Español
Precauciones de seguridad (Asegúrese de cumplir estas precauciones)
ADVERTENCIA
●Nointentenuncadesmontaromodificaresteproducto.
Para evitar un incendio, descarga eléctrica o fallo.
●Sinotahumo,unmalolororuidosextrañosdurante
elfuncionamiento,desenchufeinmediatamentela
pantalla.
Apague la pantalla y desenchúfela de la toma de corriente.
Para evitar un incendio o una descarga eléctrica, no deje
conectada la alimentación de la pantalla.
●Paraevitardescargaseléctricasuotrosproblemas,
nodejeenchufadalaunidadalatomadecorriente.
●Póngaseencontactoconnuestro
departamentodeserviciodesignado
parainstalarocambiaresteproducto.
Al personal de servicio:
Antes de retirar o instalar la tarjeta de
terminales,asegúresededesconectar
laalimentacióndelapantallay
desenchufarlaclavijadelcablede
alimentacióndelatomadecorriente.
Precauciones de manejo
●Notoquedirectamenteconlasmanosloscontactosdelosconectores.
Para evitar que la electricidad estática estropee las partes internas, antes de manejar este producto, toque un objeto
metálico grande como, por ejemplo, un armario de acero para descargarse usted mismo de la electricidad estática.
●Asegúresedeutilizarloscablessuministradosylaspartesespecificadasparahacerlainterconexión.
Para evitar fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.
Accesorios
Compruebe e identifique los accesorios suministrados.
•Etiquetadefuncionesdeterminales(1hoja)
(Vealapágina15)
•Tornillo(×4)
(Vealapágina15)
•Núcleodeferrita(×2)
(J0KG00000014)(Vealapágina17)
Fije esta etiqueta en la ranura aplicable del
panel trasero de la pantalla.
Utilice el núcleo de ferrita
paracumplirlanormaEMC.
Características
■CompatibleconfuncióndecontrolLAN
Puede controlar la pantalla conectada a la red con un PC.
■CompatibleconPJLink™clase1
  PuedeusarelprotocoloPJLink™pararealizaroperacionesdesdeunPCcomolasqueseindicana
continuación.
●Configuración de la pantalla
●Mostrarelestadodelapantalla
■
Equipadoconterminalesdeentradadeseñaldevideocomponente/RGB
  Laconexióndeundispositivoexternolepermiteverseñaldevideocomponente/RGB.
■
Con soporte para la serie de modelos TH-**PF12U

Great user manuals database on UserManuals.info
15
Español
Instalación
Precauciones
●Antesderealizareldesmontaje,desconectelaalimentaciónprincipaldelaunidad.
●Cuandoinstaleoretirelatarjetadeterminales,tengacuidadoparanolastimarse.
 Enlapartetraseradelatarjetapuedehaberalgunasunionessoldadaspuntiagudasquepodríancausar
lesiones inesperadas.
●Cuandoinstalelatarjeta,insértelacompletayhorizontalmenteenlaranurahastaquequede
firmementeenchufadaenelinteriordelconector.
 Notequeunainserciónincompletapuededañarloscomponentesinternos.
■Ranuracompatible:SLOT1,SLOT2,SLOT3
■Procedimientodeinstalación
1 Apague la pantalla y el equipo conectado, y desconecte las clavijas de alimentación de las tomas de corriente.
Desconecte todos los cables conectados a la unidad.
2Sigaelprocedimientodeabajoeinstalelatarjetadeconexionesenlapantalla.
Para instalar
1.Retirelatapadelaranura.
Tornillodesujeción
2.
Inserte la tarjeta de terminales hasta
que esté firmemente enchufada en
el interior del conector.
Apriete los tornillos en el orden de
1- 4.
3. Coloque la etiqueta de
funciones de los terminales
(incluida).
3
4
2
1
•Asegúresedequelatarjetanosemonteenlosdosganchosinferiores.
•Asegúresedeapretarfirmementetodoslostornillos.
•
Elclientedebeguardarlatarjetadeterminalesretiradaporsisenecesitahacerreparacionesenelfuturo.
Esterade
espumaopaño
grueso y blando
Para retirar
Quite los tornillos. Sujete el asidero de la
tarjeta de terminales y saque lentamente la
tarjeta en el sentido de la flecha.

Great user manuals database on UserManuals.info
16
Español
Configuracióndered
Lleveacabolasdiferentesconfiguracionesparautilizarlafuncióndered.
ConfiguracionesdeDHCP,DirecciónIP,Máscaradesubred
yPuertadeenlace
1Configurar DHCP.
Cuando se selecciona “Apagado”, la Dirección IP y otros
ajustes se pueden configurar manualmente.
2Seleccione el elemento y pulse .
3 Introduzcaunadirección.
I
192.168. 0. 8
Dirección IP
1
Utilice paraseleccionarundígito.
2
Utilice para cambiar un número.
3
Pulse .
Al pulsar se cancelará el cambio de
dirección.
4 Seleccione“Guardar”ypulse .
ConfiguracióndelPuerto
1Seleccione “Puerto” y pulse .
2 Introduzcaunnúmerodepuerto.
I
01024
Puerto
1
Utilice paraseleccionarundígito.
2
Utilice para cambiar un número.
3
Pulse .
Al pulsar se cancelará el cambio
del número de puerto.
Guardar:
Guardelaconfiguraciónderedactual.Losvalores
DHCP,DirecciónIP,Máscaradesubred,yPuerta
deenlaceseguardarán.Sisemuestra“NG”
compruebequenoseestéutilizandoesamisma
Dirección IP en la red.
DHCP(FuncióndeclienteDHCP)
Para obtener una dirección IP automáticamente
utilizandoelservidorDHCP,ajústeloen
“Encendido”.SinoseutilizaelservidorDHCP,
ajústelo en “Apagado”.
DirecciónIP(VisualizayconfiguraladirecciónIP)
IntroduzcaundirecciónIPsinoseutilizael
servidor DHCP.
Máscaradesubred(Visualizayconfigurala
máscaradesubred)
Introduzcaunamáscaradesubredsinoseutiliza
el servidor DHCP.
Puertadeenlace(Visualizayconfigurala
puerta de enlace)
Introduzcaunapuertadeenlacesinoseutilizael
servidor DHCP.
Puerto
Ajusteelnúmerodepuertoqueseutilizaparael
control de comando.
Elrangodeajustedisponiblees1024–65535.
CuandoseutilizaelprotocoloPJLink™noes
necesario configurar el puerto.
VelocidaddeLAN
AjustelavelocidaddeconexióndelentornoLAN.
SeleccioneelvalorentreAuto,10Half,10Full,
100Halfo100Full.
Identificacióndered
Ajuste una identificación para esta unidad.
Elrangodeajustedisponiblees0-99.
Seleccionarinterfazdecontrol
AjusteparacontrolarconRS-232C(enserie)con
LAN.Cuandosehaajustado“LAN”,elindicador
de alimentación de corriente se enciende de color
naranja al encenderse la alimentación de corriente
de la ranura, a continuación se apaga “Apagado”
conelcontrolremoto(estadoenespera)sintener
en cuenta la configuración de “Slot power”.
DirecciónMAC
MuestrelaDirecciónMACdeestaunidad.No
obstante,laDirecciónMACnosemostrarácuando
“Seleccionarinterfazdecontrol”sehayaajustado
en“RS-232C”.
Notas:
•ParautilizarelservidorDHCP,asegúresedequeelservidorDHCPsehainiciado.
•Póngaseencontactoconeladministradordesuredparamásdetallessobrelaconfiguración.
MULTI DISPLAY
TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
Configuración de red
Instalación de pantalla Horizontal
Configuración MULTI PIP
Config. retrato
2/2Configuración
--:--:--:--:--:--
DHCP
Configuración de red
Guardar
0
192.168. 0. 8
255.255.255. 0
192.168. 0. 1
1024
Auto
RS232C
Apagado
Máscara de subred
Velocidad de LAN
Puerta de enlace
Dirección IP
Puerto
Seleccionar interfaz de control
Identificación de red
Dirección MAC

Great user manuals database on UserManuals.info
17
Español
Utilizarlafuncióndered
Notas:
•
SitúeelcableLANseparadodelosotroscablesdeconexión(excluyendoelcabledealimentacióndeCA).
• Asegúresedequerouterdebandaanchaoconcentradorseacompatiblecon10BASE-T/100BASE-TX.
• Paraconectarundispositivoqueutilice100BASE-TX,utiliceunLANcablede“categoría5”.
• SitocalaterminalLANconunamano(ocuerpo)cargadadeenergíaestática,sepuedenproducir
dañosdebidoaladescarga.
 NotoqueelterminalLANolapartedemetaldeelcableLAN.
• Paramásinstruccionessobrecomorealizarlaconexión,consultesuadministradordered.
Nota:
Parautilizarlafuncióndered,ajustecadaconfiguraciónde“Configuracióndered”yasegúresedeajustar
laopción“Seleccionarinterfazdecontrol”a“LAN”.(Vealapágina16)
Cuandoseselecciona“LAN”,elpilotodeencendidoseiluminaennaranjacuandoseenciendela
potencia de la ranura y, a continuación, la alimentación se ajusta a “Apagado” con el control remoto
(estadodeespera)independientementedelajustede“Slotpower”.
Parainformaciónsobreelajustedealimentaciónpararanura(“Slotpower”),consulteelManualde
instrucciones del aparato.
■Ejemplodeconexióndered
■Control de comando
Lafuncióndereddelaparatopuedecontrolarlapantalladelamismamaneracomoelcontrolenserie
desde una red.
Comandoscompatibles
Loscomandosutilizadosenelcontroldeseriesoncompatibles.
Parainformaciónsobreloscomandosdecontrolenserie,consulteelManualdeinstruccionesdelaparato.
Nota:
Consulte su distribuidor local de Panasonic para obtener instrucciones detalladas en el uso de comandos.
PR/CR/R PB/CB/B Y/G
COMPONENT/RGB INLAN
AUDIO
Concentrador o router de
banda ancha
CableLAN
(no
suministrado)
COMPUTADORA
Menos
de
10cm
Menos
de
10cm
Núcleodeferrita
(suministrado)
Núcleode
ferrita
(suministrado)
Instalacióndelnúcleodeferrita
Retirelaslengüetas
(enlosdoslugares)
Enrolleelcable
dos veces
Abrir
Prense el cable y
cierre
FijacióndelcableLAN(TH-85PF12U)
Abrazadera
Nota:encumplimientoconlasInstruccionesdeinstalación,jeelcableLANdetalformaquenoquedejuntoalaparato.
Al usar un pedestal para la instalación del aparato, use la prensa incluida
parafijarelcableLAN.Paraemplearotrométododeinstalación,consulte
las Instrucciones de instalación correspondientes.

Great user manuals database on UserManuals.info
18
Español
ProtocoloPJLink™
LafuncióndereddeltablerodelaterminalcumpleconPJLink™clase1ypuedefuncionarconlas
accionesqueseindicanacontinuacióndesdesucomputadoramedianteelprotocolodePJLink™.
•Configuracióndelapantalla
•Consultadeestadodelapantalla
Comandoscompatibles
LoscomandosparacontrolarlapantallaconelprotocoloPJLink™semuestranenlatablaacontinuación.
AutenticacióndeseguridadPJLink™
Utilice“Panasonic”comolacontraseñaparaPJLink™.
•PJLink™esunamarcapendientederegistrarenJapón,losEstadosUnidosyotrospaísesoáreas.
Comando Control Comentario
POWR Control de la alimentación
de corriente
Parámetro
0=Espera1=Conectado
POWR? Consulta de estado de la
alimentación de corriente
Parámetro
0=Espera1=Conectado
INPT Interruptor de entrada Parámetro
Primerbyte:1(RGB)fijo
Segundobyte:Posicióndeentrada(desde1)
INPT? Consulta del interruptor
de entrada
AVMT Control de obturación Parámetro
10=Imagenactivada(silenciadordeimagendesactivado),11=Imagendesactivada(imagensilenciada)
20=Audioactivado(silenciadordeaudiodesactivado),21=Audiodesactivado(audiosilenciado)
30=Modoobturadordesactivado(silenciadordeimagenyaudiodesactivado)
31=Modoobturadoractivado(imagenyaudioactivadosilenciados)
AVMT? Consulta de control de
obturación
Parámetro
11=Imagendesactivada(imagensilenciada)
21=Audiodesactivado(audiosilenciado)
30=Mododeobturacióndesactivado(silenciadordeimagenyaudiodesactivado)
31=Mododeobturaciónactivado(imagenyaudiosilenciado)
ERST? Consulta de estado de
error
Parámetro
Primerbyte:Significaerrordeventilador.0o2.
Segundobyte:0
Tercerbyte:0
Cuartobyte:0
Quintobyte:0
Sextobyte:Significaotroerror.0o2.
Significadodelaconfiguración0–2:
0=Nosehadetectadoerror,2=Error
LAMP?
Consulta de estado de lámpara Noescompatible
INST? Consulta de la lista del
interruptor de entrada
Parámetro
11:Entradaparacomputadora
12-16:Ranura1entrada(INPUT1A)
Ranura1entrada(INPUT1B)
Ranura2entrada(INPUT2A)
Ranura2entrada(INPUT2B)
Ranura3entrada(INPUT3)
Losnúmerosmayoresa12dependendelestadodeinstalacióndelaranura
NAME? Consulta del nombre del proyector Devuelveuncaráctervacío(nohayinformaciónsobreelnombre)
INF1?
Consulta del nombre del fabricante Devuelve “Panasonic”
INF2?
Consulta del nombre del modelo Devuelve“TH-65PF12”(paraelmodelode65pulgadas)
INFO?
Consulta de otra información Devuelve el número de versión
CLSS? Consulta de la información
sobre la clase
Devuelve“1”

Great user manuals database on UserManuals.info
19
Español
ConexiónCOMPONENT/RGB
Especificaciones
<Informaciónsobreelsoftwaredeesteproducto>
EsteproductoposeesoftwareinstaladoconlicenciaparcialbajoLicenciaBSDlibre.
LanormativadeLicenciaBSDlibrequerigelasespecificacionesanterioresesdelasiguienteforma:
(Estanormativahasidofijadaporlaterceraparte,porlotantoseindicalanormativaoriginal(inglés).)
Copyright©1980,1986,1993
TheRegentsoftheUniversityofCalifornia.Allrightsreserved.
Redistributionanduseinsourceandbinaryforms,withorwithoutmodification,arepermittedprovidedthat
the following conditions are met:
1.Redistributionsofsourcecodemustretaintheabovecopyrightnotice,thislistofconditionsandthe
following disclaimer.
2.Redistributionsinbinaryformmustreproducetheabovecopyrightnotice,thislistofconditionsandthe
followingdisclaimerinthedocumentationand/orothermaterialsprovidedwiththedistribution.
3. All advertising materials mentioning features or use of this software must display the following
acknowledgement:
ThisproductincludessoftwaredevelopedbytheUniversityofCalifornia,Berkeleyanditscontributors.
4.NeitherthenameoftheUniversitynorthenamesofitscontributorsmaybeusedtoendorseorpromote
products derived from this software without specific prior written permission.
THISSOFTWAREISPROVIDEDBYTHEREGENTSANDCONTRIBUTORS“ASIS”ANDANY
EXPRESSORIMPLIEDWARRANTIES,INCLUDING,BUTNOTLIMITEDTO,THEIMPLIED
WARRANTIESOFMERCHANTABILITYANDFITNESSFORAPARTICULARPURPOSEARE
DISCLAIMED.INNOEVENTSHALLTHEREGENTSORCONTRIBUTORSBELIABLEFORANY
DIRECT,INDIRECT,INCIDENTAL,SPECIAL,EXEMPLARY,ORCONSEQUENTIALDAMAGES
(INCLUDING,BUTNOTLIMITEDTO,PROCUREMENTOFSUBSTITUTEGOODSORSERVICES;
LOSSOFUSE,DATA,ORPROFITS;ORBUSINESSINTERRUPTION)HOWEVERCAUSEDANDON
ANYTHEORYOFLIABILITY,WHETHERINCONTRACT,STRICTLIABILITY,ORTORT(INCLUDING
NEGLIGENCEOROTHERWISE)ARISINGINANYWAYOUTOFTHEUSEOFTHISSOFTWARE,
EVENIFADVISEDOFTHEPOSSIBILITYOFSUCHDAMAGE.
P R /C R /R P B /C B /B Y/G
COMPONENT/RGB INLAN
AUDIO
AUDIO
OUT
Y, P
B, PR,
OUT
PR
PB
Y
L
R
COMPONENT VIDEO OUT
Notas:
•
 Cambieelajuste“Seleccioneentradacomponente/
RGB”enelmenú“Conguración”a“Componente”
 (cuandosehagalaconexióndeseñal
COMPONENT)o“RGB”(cuandosehagala
conexióndeseñalRGB).
•  Elequipo,cablesyclavijasadaptadorasadicionales
mostrados no se suministran con este aparato.
•  SenecesitalaseñalSincronizaciónENG.
Enchufede
adaptador
RCA-BNC
Miniclavija(M3)
Computadora CáamaraRGB
o
DVD
Ejemplodefuentede
señaldeentrada
Decodificador de televisión
digital(DTV-STB)
■
Señalesdeentradadevideoaplicables
Parainformación,consulteelManualde
instrucciones del aparato.
Terminalesdeconexión
LAN RJ4510BASE-T/100BASE-TXsoncompatiblesconPJLink™
COMPONENT/RGBIN G/Y(BNC)
B/PB/CB(BNC),R/PR/CR(BNC)
Entradadeaudio
consincronización1,0Vp-p(75Ω)
0,7Vp-p(75Ω)
Minitomaestéreo(M3)x1
0,5Vrms

Anotacióndelcliente
Elmodeloyelnúmerodeseriedeesteproductoseencuentranensupanelposterior.Deberáanotarlos
en el espacio provisto a continuación y guardar este manual, más el recibo de su compra, como prueba
permanente de su adquisición, para que le sirva de ayuda al identificarlo en el caso de que le sea
sustraídoolopierda,ytambiénparadisponerdelosserviciosqueleofrecelagarantía.
Númerodemodelo         Númerodeserie
WebSite:http://panasonic.net/
©PanasonicCorporation2009
Enregistrement du client
Lenumérodemodèleetlenumérodesériedeceproduitsontmarquéssursonpanneauarrière.
Veuilleznotercenumérodesériedansl’espaceci-dessousetconservezcemoded’emploietvotrereçu
d’achatcommepreuvedéfinitivedevotreachatafindefaciliterlaprocédured’identificationencasdevol
ou de perte, et pour les services de garantie.
Numérodemodèle         Numérodesérie
Customer’s Record
Themodelnumberandserialnumberofthisproductcanbefoundonit.Youshouldnotethisserial
numberinthespaceprovidedbelowandretainthisbook,plusyourpurchasereceipt,asapermanent
record of your purchase to aid in identification in the event of theft or loss, and for Warranty Service
purposes.
ModelNumber          SerialNumber
PrintedinJapan
ImpriméauJapon
ImpresoenJapón
M0909S0
