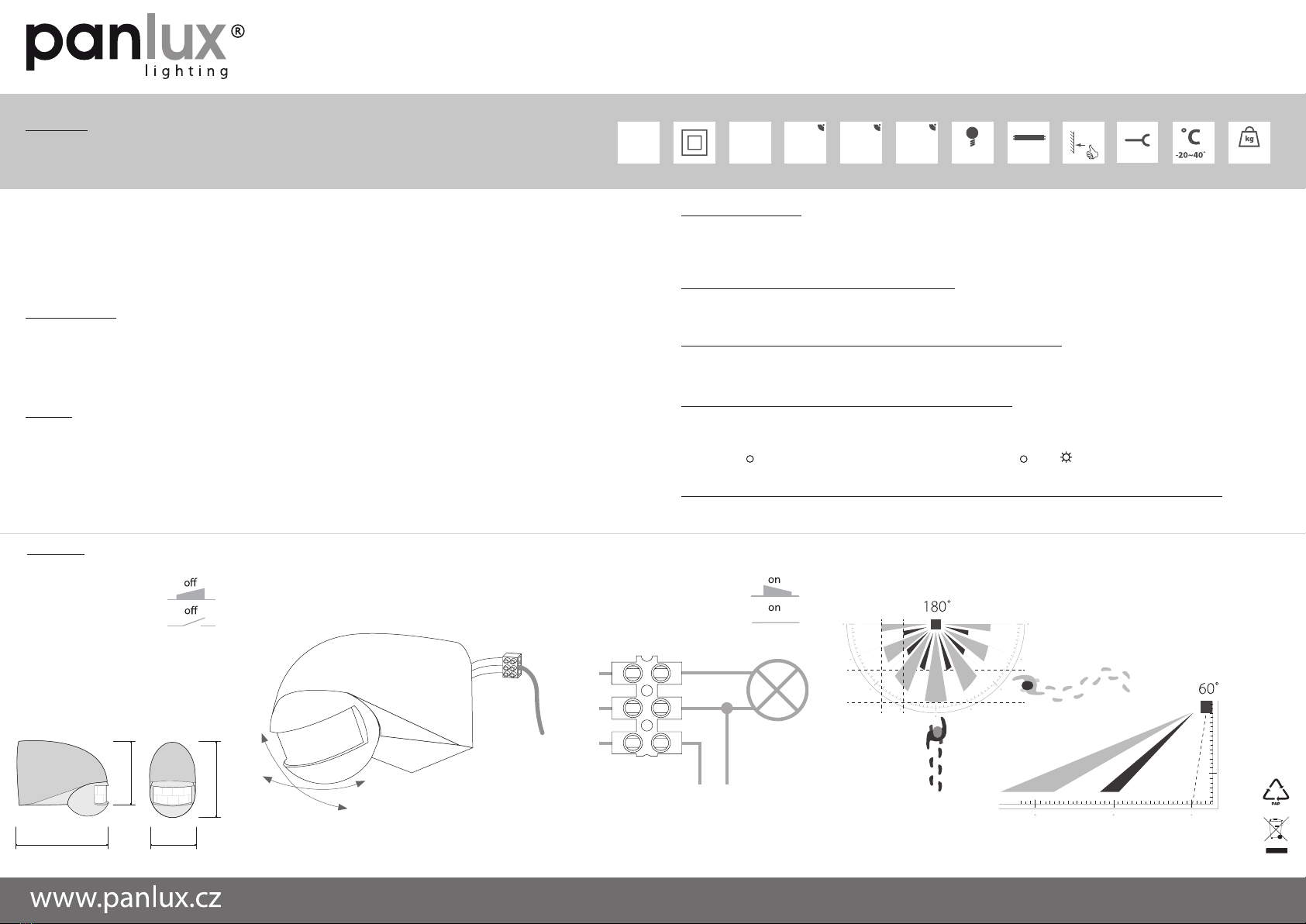

Panlux SENZOR SL2300 User manual

Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
Před použitím tohoto výrobku si prosím přečtěte návod apostupujte podle bezpečnostních instrukcí. Instalaci
svěřte kvalikované osobě nebo rmě.
Děkujeme, že jste si vybrali výrobek rmy PANLUX s.r.o.
Technické údaje
Detekční úhel: horizontálně – 180°, vertikálně – 60°
Doporučená instalační výška: 2,5m
Umístění: interiéry, exteriéry
Materiál: plast
Poznámky: reléový kontakt na výstupu
Instalace
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená, nepoužívejte jej. Před montáží se ujistěte, že je elektrický
přívod odpojený. Vpřípadě poruchy zařízení neopravujte ani nerozebírejte.Vlivem rušení elektromagnetického pole, při malém
teplotním rozdílu pohybujícího se objektu aokolí, oslnění (např. silným světelným zdrojem) může docházet knesprávné funkci
výrobku.
Nedodržení jakékoliv instrukce uvedené vnávodu může způsobit újmu nazdraví imajetku.
UM_SL2300_140624
Technické údaje se mohou změnit bez předchozího upozornění.Všechna práva vyhrazena.
Princip činnost senzoru
PIR senzor přijímá infračervené vlny vysílané objekty voblasti dosahu. Při pohybu objektu voblasti dosahu senzor zaznamená
změnu ainiciuje spínací povel„Zapnout světlo“ nanastavenou dobu.
Dosah (citlivost) – max. 12m
Pojmem dosah je míněna oblast vytyčena detekčním úhlem amin. amax. dosažitelnou vzdáleností odsenzoru. Dosah lze
měnit otočením hlavy senzoru.
1 2 3 4 5
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 4min (±1min))
Pozaznamenání posledního pohybu dojde kodpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
naminimum.
Nastavení soumraku (světelná citlivost) – LUX (10-2000lx)
Při funkční zkoušce je doporučeno nastavení namaximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy amontážní výšky.
Pozice označena - nebo odpovídá minimu apozice označená nebo odpovídá maximu.
+
MODEL: SL2300/B
SL2300/C
SL2300/CH
SENZOR SL2300
230V
~50Hz IP44
0,160kg
max. 300W
max. 1000W C
3x2,5mm
2
TIME
10s
(±5s)
~
4min (±
1min)
LUX
10lx
~
2000lx
SENS
max 12m
100 mm
95 mm
70 mm
58 mm
230V~50Hz L
N
LN
L`
LS
30°
60°
NÁVOD NA POUŽITÍCZE |
12 m
5 m
6 m 2 m
12m
5m 0
m
0
,
8m
max. 2,5m

Technické údaje sa môžu zmeniť bez predchodzieho upozornenia.Všetky práva vyhradené.
Pri mechanickom poškodení alebo neodbornej manipulácii nemôže byť uznaná záruka.
Pred použitím tohto výrobku si prosím prečítajte návod napoužitie apostupujte podľa bezpečnostných inštrukcií.
Inštaláciu zverte kvalikovanej osobe, alebo rme.
Ďakujeme, že ste si vybrali výrobok rmy PANLUX SK s.r.o.
Technické údaje:
Detekčný uhol: horizontálne – 180°, vertikálne – 60°
Odporúčaná inštalačná výška: 2,5m
Umiestnenie: interiéry, exteriéry
Materiál: plast
Poznámky: reléový kontakt na výstupe
Inštalácia
Upozornenie
Pred použitím výrobok skontrolujte, ak je akákoľvek jeho časť poškodená, nepoužívajte ho. Pred manipuláciou sa uistite, že el.
obvod je rozpojený. V prípade poruchy zariadenie neopravujte ani nerozoberajte. Vlyvom rušenia elektromagnetického poľa,
pri malom teplotnom rozdiely pohybujúceho sa telesa a okolia, oslnení (napr. silným svetelným zdrojom) môže dochádzať k
nesprávnej funkcii výrobku.
Nedodržanie akejkoľvek inštrukcie uvedenej vnávode môže spôsobiť ujmu nazdraví amajetku.
Princíp činnosti senzoru
PIR senzor prijíma infračervené vlny vysielané objektmi v oblasti dosahu. Pri pohybe objektu v oblasti dosahu senzor
zaznamená zmenu ainiciuje spínací povel„Zapnúť svetlo“ nanastavenú dobu.
Nastavenie dosahu (citlivosti) – max. 12m
Pojmom dosah je mienená oblasť vytýčená detekčným uhlom amin. až max. dosiahnuteľnou vzdialenosťou odsenzoru.
Dosah je možné meniť rotáciou hlavy senzoru.
Nastavenie času (oneskorenie vypnutia) – TIME (10s (±5s) až 4min (±1 min))
Po zaznamenaní posledného pohybu dôjde k odpočítavaniu nastaveného času. Pri funkčnej skúške je doporučené
nastavenie naminimum.
Nastavenie súmraku ( svetelná citlivosť ) – LUX (10-2000lx)
Pri funkčnej skúške je doporučené nastavenie namaximum.
Uvedené údaje sú orientačné, môžu sa líšit podľa polohy amontážnej výšky.
Pozícia označená - alebo odpoveda minimu apozícia označená alebo odpovedá maximu.
+
UM_SL2300_140624
MODEL:
SENZOR SL2300
NÁVOD NA POUŽITIESVK |
1 2 3 4 5
100 mm
95 mm
70 mm
58 mm
230V~50Hz L
N
LN
L`
LS
30°
60°
12 m
5 m
6 m 2 m
12m
5m 0
m
0
,
8m
max. 2,5m
SL2300/B
SL2300/C
SL2300/CH
230V
~50Hz IP44
0,160kg
max. 300W
max. 1000W C
3x2,5mm
2
TIME
10s
(±5s)
~
4min (±
1min)
LUX
10lx
~
2000lx
SENS
max 12m

UM_SL2300_140624
Technical data can be changed without previous notice.All right reserved.
If the product is mechanically damaged or connected unprofessionally, guarantee cannot be allowed.
Before using or installing the product, kindly read the instructions and follow safety rules. Installation should
be provided by qualied person or company.
Thank you for choosing the item of company PANLUX s.r.o.
Technical data
Angle of detection: horizontal – 180°, vertical – 60°
Recommended installation height: 2,5m
Location: interiors, exteriors
Material: plastic
Remarks: relay contact on output
Installation
Notice
Before using, check the product and make sure there is no damage, otherwise do not use it. Before any manipulation assure that
mains electrical supply is disconnected. In case of damage do not repair or disassemble the product. The incorrect function of
the product can be caused by interruption of electromagnetic eld, small temperature dierence between moving object and
surroundings, reection (e.g. strong luminous source).
Infringement of any mentioned instruction can cause harm to health or property.
Principle of PIR sensor
PIR sensor receives infra-red waves emitted by objects in reach radius. With movement in the detection area sensor notices
the change and initiates trigger order„Light on“ for adjusted time.
Reach setting (sensitivity) – max.12m
Reach is to be understood as the area traced out by angle of detection and min. to max. available distance from sensor.
Reach can be changed with rotation of sensors head.
Time setting (switch-o delay) – TIME (10s (±5s) až 4min (±1 min))
The countdown of adjusted time begins after last detected movement. We recommend setting the function on minimum
during functional test.
Twilight setting (response threshold) – LUX (10 – 2000lx)
We recommend setting the function on maximum during test.
Stated information may dier according to position and installation height.
Position marked - or applies to minimum and position marked or applies to maximum.
+
MODEL:
SENZOR SL2300
INSTRUCTIONSENG |
1 2 3 4 5
100 mm
95 mm
70 mm
58 mm
230V~50Hz L
N
LN
L`
LS
30°
60°
12 m
5 m
6 m 2 m
12m
5m 0
m
0
,
8m
max. 2,5m
SL2300/B
SL2300/C
SL2300/CH
230V
~50Hz IP44
0,160kg
max. 300W
max. 1000W C
3x2,5mm
2
TIME
10s
(±5s)
~
4min (±
1min)
LUX
10lx
~
2000lx
SENS
max 12m

UM_SL2300_140624Technische Daten können sich ohne vorheriges Hinweis verändern.
Alle Rechte vorbehalten.
Bei einer mechanischen Beschädigung und laienhaften Manipulation kann man keine Garantie erkennen.
Vor einer Benutzung des Produkts, bitte lesen Sie die Gebrauchsanweisung und berücksichtigen Sie die
Sicherheitsweisungen. Lassen Sie die Installation für eine Person oder Fachrma.
Vielen Dank für Ihren Ankauf von der Firma PANLUX s.r.o.
Technische Daten
Erfassungswinkel: horizontal – 180°, vertikal – 60°
Empfohlene Montagehöhe: 2,5m
Standort: Interieure, Exterieure
Material: Kunststo
Bemerkung: Relaiskontaktausgang
Installation
Hinweise
Falls der Sensor, das Kabel oder anderes Zubehör beschädigt ist, benutzen Sie das Produkt nicht. Bei jeder Manipulation schalten
Sie von dem elektrischen Strom ab. Im Fall des Defektes weder nehmen Sie das Produkt auseinander noch reparieren Sie das
Produkt. Es kann zur falschen Funktion führen, bei elektromagnetischer Störung, bei kleinem Temperaturunterschied zwischen
bewegendem Körper und Umgebung oder bei einer Blendung (z.B. von starker Quelle des Lichts).
Eine Nichtbeachtung irgendwelcher hier besagten Instruktion kann zu einer Gesundheitsschädigung oder
Vermögensbeschädigung führen.
Das Prinzip des Sensors
Der eingebaute pyroelektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern
(Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und die Leuchte automatisch
eingeschaltet.
Reichweiteneinstellung (Empndlichkeit) – max. 12m
Mit dem Begri Reichweite ist die Fläche gemeint, die der Sensor mit dem Erfassungswinkel nimmt. Es ist max. erreichbare
Entfernung von dem Sensor. Mann kann die Reichweite durch die Rotation des Sensors ändern.
Zeitenstellung (Ausschaltverzögerung) – TIME (10s (±5s) až 4min (±1 min))
Durch letzte erfasste Bewegung wird die Zeituhr gestartet. Für den Funktionstest wird empfohlen, die kürzeste Zeit
einzustellen.
Dämmerungseinstellung (Ansprechschwelle) – LUX (10 – 2000lx)
Für den Funktionstest wird empfohlen, die Größtwert einzustellen.
Hier besagte Angaben können sich nach der Stellung und Montagehöhe unterscheiden.
Die Position - oder entspricht dem Minimum und die Position oder entspricht dem Maximum.
+
MODEL:
SENZOR SL2300
GEBRAUCHSANWEISUNGGER |
1 2 3 4 5
100 mm
95 mm
70 mm
58 mm
230V~50Hz L
N
LN
L`
LS
30°
60°
12 m
5 m
6 m 2 m
12m
5m 0
m
0
,
8m
max. 2,5m
SL2300/B
SL2300/C
SL2300/CH
230V
~50Hz IP44
0,160kg
max. 300W
max. 1000W C
3x2,5mm
2
TIME
10s
(±5s)
~
4min (±
1min)
LUX
10lx
~
2000lx
SENS
max 12m

UM_SL2300_140624
Datos técnicos se pueden cambiar sin previo aviso.
Todos los derechos reservados.
Si el producto esta averiado mechanicamente oconectado malamente, la garantía no estará aceptada.
Antes de utilizacion del producto, lea las instrucciones y sique medidas de precaution. Encomende la montaje
ala compania opersona qualicada.
Gracias, que Usted se ha comprado el producto de companía PANLUX s.r.o.
Datos técnicos
Ángulo: horizontal – 180°, vertical – 60°
Recomendada altura de instalación: 2,5m
Emplazamiento: interiores, exteriores
Material: plastico
Remarks: salida de contacto de relé
Instalación
Aviso
Antes de la montaje se asegure, que el corriente electrico esta desconnectado. Tambien comprobe si cualquier parte de la
lampara no esta averiada. En el caso de averia, no use la lampara, no la desmonte ni repare. Interferencia del campo electromág-
netico, calor bajo del objecto en movimiento o deslumbramiento (por ejemplo: lámpara fuerte) podrían inuir la instalación
negativamente.
Falta de cualquier instruccion puede causar quebranto de la salud o propriedad.
Principio del PIR sensor
PIR sensor recibe ondas infrarojos emitidos de objectos en area detectada. Durante el movimiento del objecto en area
detectada, sensor nota el cambio y enciende la luz para tiempo reglado.
Regulación de alcance (sensibilidad) – max.12m
Alcance de detección se denomina in ángulo y min. hasta max. alcance asequible de sensor. Alcance se puede cambiar
con la vuelta de la parte del sensor.
Temporización (retard de desconexión) – TIME (10s (±5s) až 4min (±1 min))
Después de grabar el último movimiento se establece el tiempo de cuenta regresiva. Durante la prueba de la lámpara, le
recomendamos reglar la funcción al mínimo.
Regulación crepuscular (umbral de respuesta) – LUX (10-2000lux)
Durante la prueba de la lámpara, le recomendamos reglar la funcción al máximo.
Las informaciones se puedan variar por la posición oaltura de instalación.
Posición marcada como - oresponde al mínimo y posición marcada como o responde al máximo.
+
MODEL:
SENZOR SL2300
INSTRUCCIONESESP |
1 2 3 4 5
100 mm
95 mm
70 mm
58 mm
230V~50Hz L
N
LN
L`
LS
30°
60°
12 m
5 m
6 m 2 m
12m
5m 0
m
0
,
8m
max. 2,5m
SL2300/B
SL2300/C
SL2300/CH
230V
~50Hz IP44
0,160kg
max. 300W
max. 1000W C
3x2,5mm
2
TIME
10s
(±5s)
~
4min (±
1min)
LUX
10lx
~
2000lx
SENS
max 12m
