Panlux SL2504/B User manual

Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalikované osobě nebo rmě.
Děkujeme, že jste si vybrali výrobek rmy PANLUX s.r.o.
Technické údaje
Napájení: 230V~50Hz
Pojistka: 8A 250VAC, vyměnitelná
Příkon v klidovém stavu: <0,9W
Proud: max. 8A
Příkon spínaný: max. 1200W (žárovka)
max. 400W (zářivka)
Třída ochrany: II.
Krytí IP: IP20
Detekční úhel: horizontálně – 360°, vertikálně – 130°
Dosah: max. 5m (SENS), nastavitelných
Natavení času: 10s (±5s) až 4min (±1min), (TIME),
nastavitelných
Nastavení světla: 5-2000lx (LUX), nastavitelných
Doporučená instalační výška: 2,5m
Svorkovnice: 3x1,5mm²
Provozní teplota: -10°C~50°C
Umístění: interiéry
Rozměry: Ø110x32mm
Hmotnost: 152g
Materiál: plast PC
Poznámky: reléový kontakt na výstupu
Instalace
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená,
nepoužívejte jej.
Před montáží se ujistěte, že je elektrický přívod odpojený.
V případě poruchy zařízení neopravujte ani nerozebírejte.
Nejjistější zaznamenávání pohybu získáte, budete-li se pohybovat ve
směru kolmém k ose senzoru. (viz. obr. 6)
Vlivem rušení elektromagnetického pole, při malém teplotním rozdílu
pohybujícíhosetělesaa okolí, oslnění(např.silným světelným zdrojem)
může docházet k nesprávné funkci výrobku.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit
újmu na zdraví i majetku.
MODEL: SL2504/B
Stropní PIR senzor 360°
SL2504
UM_SL2504_121105
Technické údaje se mohou změnit bez předchozího upozornění.Všechna práva vyhrazena.
Princip činnost senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu, senzor zaznamená
změnu a iniciuje spínací povel„Zapnout světlo“ na nastavenou dobu.
1 2 3 4 5 6
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
Nastavení dosahu (citlivost) – SENS (max. 5m)
Pojmem dosah je míněna oblast vytyčená detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit pootočením regulátoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 4min (±1min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – LUX (5 - 2000lx)
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo odpovídá minimu a pozice označená nebo odpovídá maximu.
+
230V~50Hz
360˚
5m5m
max. 3,5m
130˚
L
in
L
out
N
110mm 32mm
Lout
Lin
N

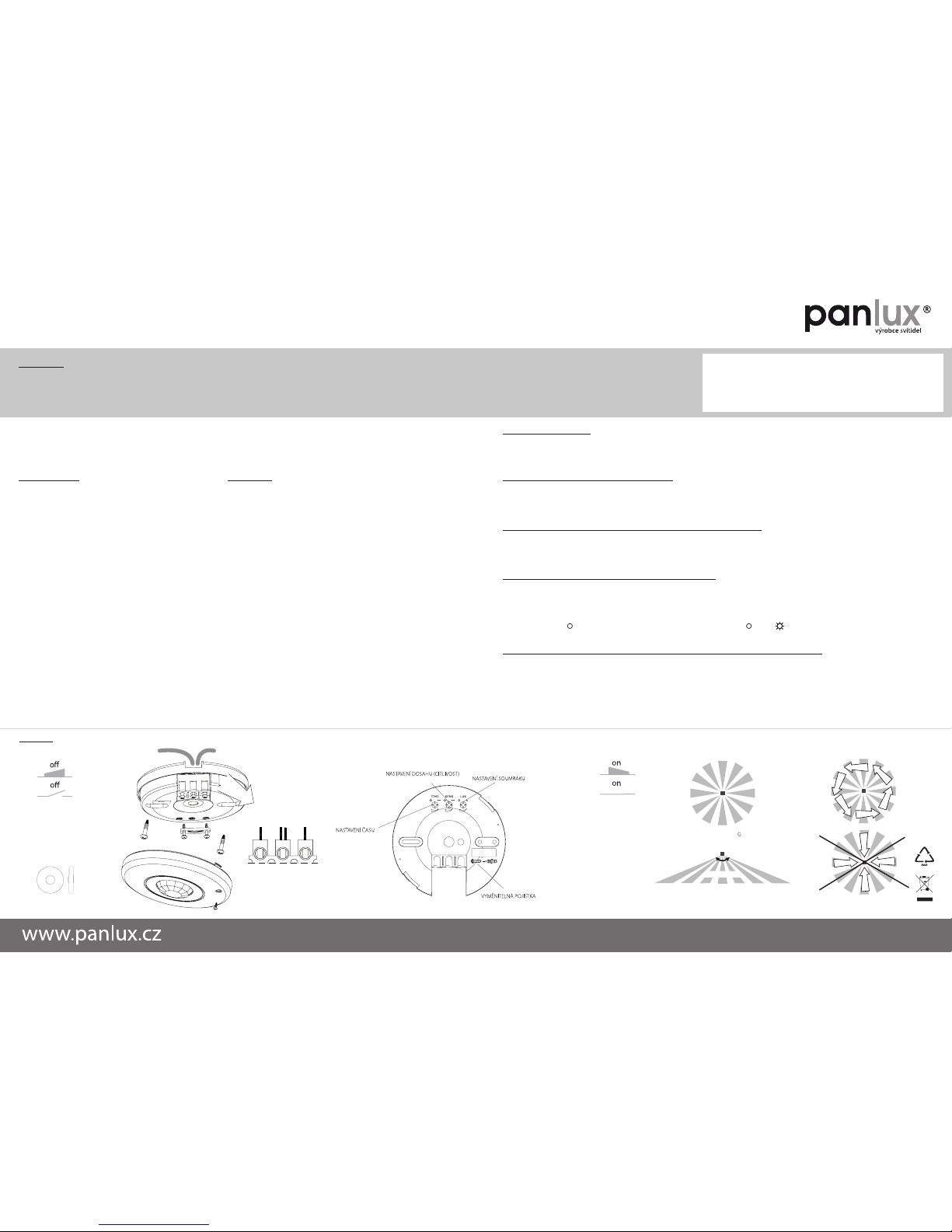

NÁVOD NA POUŽITÍ
CZE

MODEL: SL2504/B
Stropný PIR senzor 360°
SL2504
UM_SL2504_121105
Technické údaje sa môžu zmeniť bez predchodzieho upozornenia.Všetky práva vyhradené.
Pri mechanickom poškodení alebo neodbornej manipulácii nemôže byť uznaná záruka.
Pred použitím tohto výrobku si prosím prečítajte návod na použitie a postupujte podľa bezpečnostných inštrukcií.
Inštaláciu zverte kvalikovanej osobe, alebo rme.
Ďakujeme, že ste si vybrali výrobok rmy PANLUX SK s.r.o.
Technické údaje
Napájanie: 230V~50Hz
Poistka: 8A 250VAC, vymeniteľná
Príkon v kľudovom stave: <0,9W
Prúd: max. 8A
Príkon spínaný: max. 1200W (žiarovka)
max. 400W (žiarivka)
Trieda ochrany: II.
Krytie IP: IP20
Detekčný uhol: horizontálne – 360°, vertikálne – 130°
Dosah: max. 5m (SENS), nastaviteľných
Nastavenie času: 10s (±5s) až 4min(±1min), (TIME) ,
nastaviteľných
Nastavenie svetla: 5-2000lx (LUX), nastaviteľných
Odporúčaná inštalačná výška: 2,5m
Svorkovnica: 3x1,5mm²
Prevádzková teplota: -10°C~50°C
Umiestnenie: interiéry
Rozmery: Ø110x32mm
Hmotnosť: 152g
Materiál: plast PC
Poznámky: reléový kontakt na výstupe
Inštalácia
Upozornenie
Pred použitím výrobok skontrolujte, ak je akákoľvek jeho časť
poškodená, nepoužívajte ho.
Pred manipuláciou sa uistite, že el. obvod je rozpojený.
V prípade poruchy zariadenie neopravujte ani nerozoberajte.
Najistejšie zaznamenanie pohybu získate, keď sa budete pohybovať v
smere kolmom k ose senzoru. (viď obr. 6)
Vplyvom rušenia elektromagnetického poľa, pri malom teplotnom
rozdielu pohybujúceho sa telesa a okolia, oslnení (napr. silným
svetelným zdrojom) môže dochádzať k nesprávnej funkcii výrobku.
Nedodržanie akejkoľvek inštrukcie uvedenej v návode môže spôsobiť
ujmu na zdraví a majetku.
Princíp činnosti senzoru
PIR senzor prijíma infračervené vlny vysielané objektmi v oblasti dosahu. Pri pohybe objektu v oblasti dosahu senzor
zaznamená zmenu a iniciuje spínací povel„Zapnúť svetlo“ na nastavenú dobu.
Nastavení dosahu (citlivosti) – SENS (max. 5m)
Pojmom dosah je mienená oblasť vytýčená detekčným uhlom a min. až max. dosiahnuteľnou vzdialenosťou od senzoru.
Dosah je možné meniť pootočením regulátoru.
Nastavenie času (oneskorenie vypnutia) – TIME (10s (±5s) až 4min (±1min))
Po zaznamenaní posledného pohybu dôjde k odpočítavaniu nastaveného času. Pri funkčnej skúške je doporučené
nastavenie na minimum.
Nastavenie súmraku (svetelná citlivosť ) – LUX (5 - 2000lx)
Pri funkčnej skúške je doporučené nastavenie na maximum.
Uvedené údaje sú orientačné, môžu sa líšit podľa polohy a montážnej výšky.
Pozícia označená - alebo odpoveda minimu a pozícia označená alebo odpovedá maximu.
+
1 2 34 5 6
230V~50Hz
360˚
5m5m
max. 3,5m
130˚
L in
L out
N
110mm 32mm
Lout
Lin
N

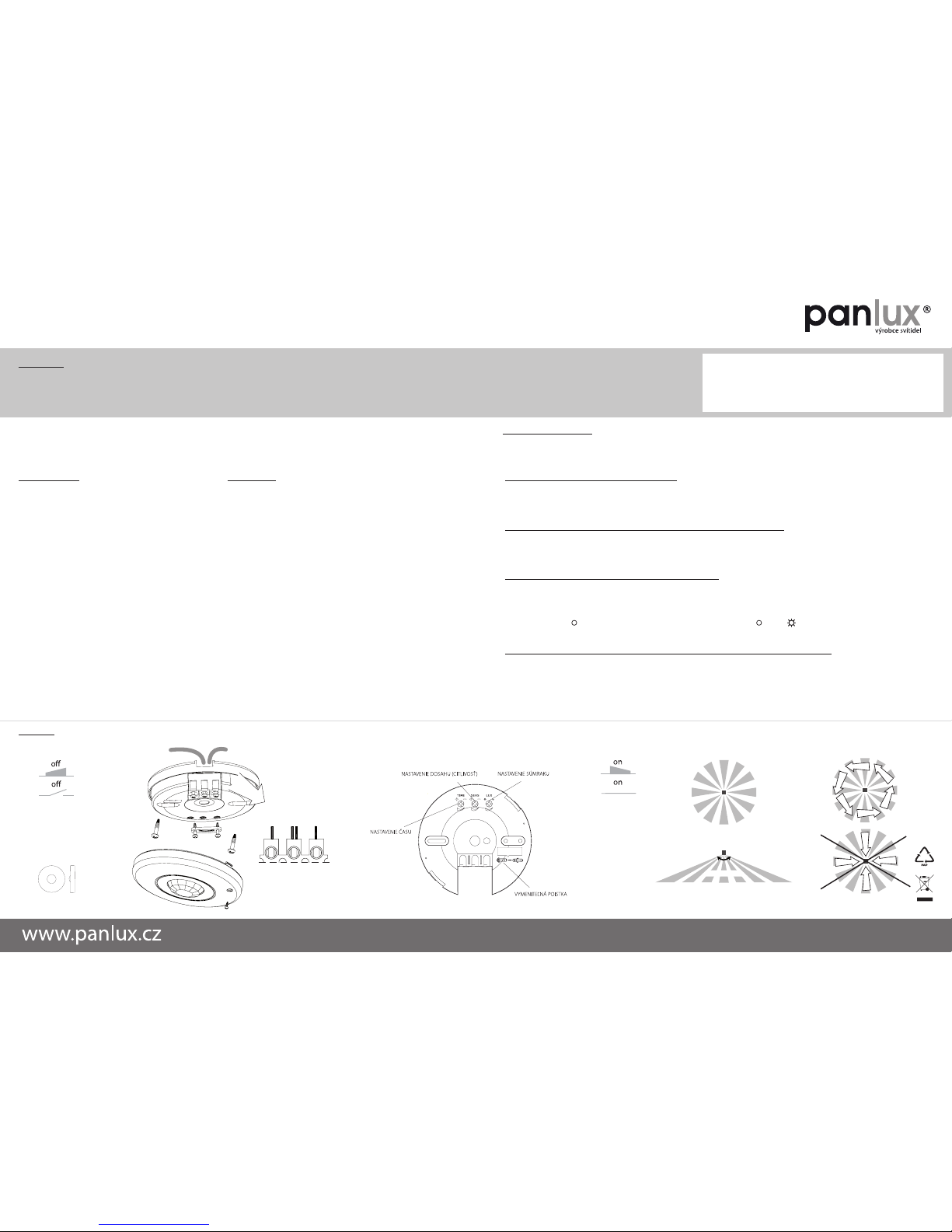

NÁVOD NA POUŽITIE
SVK

MODEL: SL2504/B
Ceiling PIR sensor 360°
SL2504
UM_SL2504_121105
Technical data can be changed without previous notice.All right reserved.
If the product is mechanically damaged or connected unprofessionally, guarantee cannot be allowed.
Before using or installing the product, kindly read the instructions and follow safety rules. Installation should
be provided by qualied person or company.
Thank you for choosing the item of company PANLUX s.r.o.
Technical data
Power supply: 230V~50Hz
Input fuse: 8A 250VAC, exchangeable
Supply in standby mode: <0,9W
Current: max. 8A
Additional load: max. 1200W (incandescent lamp)
max. 400W (uorescent lamp)
Protection class: II.
IP Protection: IP20
Angle of detection: horizontal – 360°, vertical – 130°
Reach: max. 5m (SENS), adjustable
Time setting: 10s (±5s) to 4min (±1min) (TIME),
adjustable
Twilight setting: 5-2000lx (LUX), adjustable
Recommended installation height: 2,5m
Terminal block: 3x1,5mm²
Operating temperature: -10°C~50°C
Location: interiors
Dimensions: Ø110x32mm
Weight: 152g
Material: plastic PC
Remarks: relay contact on output
Installation
Notice
Before using, check the product and make sure there is no damage,
otherwise do not use it.
Before any manipulation assure that mains electrical supply is
disconnected.
In case of damage do not repair or disassemble the product.
For the best functional results, move toward the sensor (see to pic. 6).
The incorrect function of the product can be caused by interruption of
electromagnetic eld, small temperature dierence between moving
object and surroundings, reection (e.g. strong luminous source).
Infringement of any mentioned instruction can cause harm to health
or property.
Principle of PIR sensor
PIR sensor receives infra-red waves emitted by objects in reach radius. With movement in the detection area sensor notices
the change and initiates trigger order„Light on“ for adjusted time.
Reach setting (sensitivity) – SENS (max. 5m)
Reach is to be understood as the area traced out by angle of detection and min. to max. available distance from sensor.
Reach can be changed by knob.
Time setting (switch-o delay) – TIME (10s (±5s) to 4min (±1min))
The countdown of adjusted time begins after last detected movement. We recommend setting the function on minimum
during functional test.
Twilight setting (response threshold) – LUX (5 – 2000lx)
We recommend setting the function on maximum during test.
Stated information may dier according to position and installation height.
Position marked - or applies to minimum and position marked or applies to maximum.
+

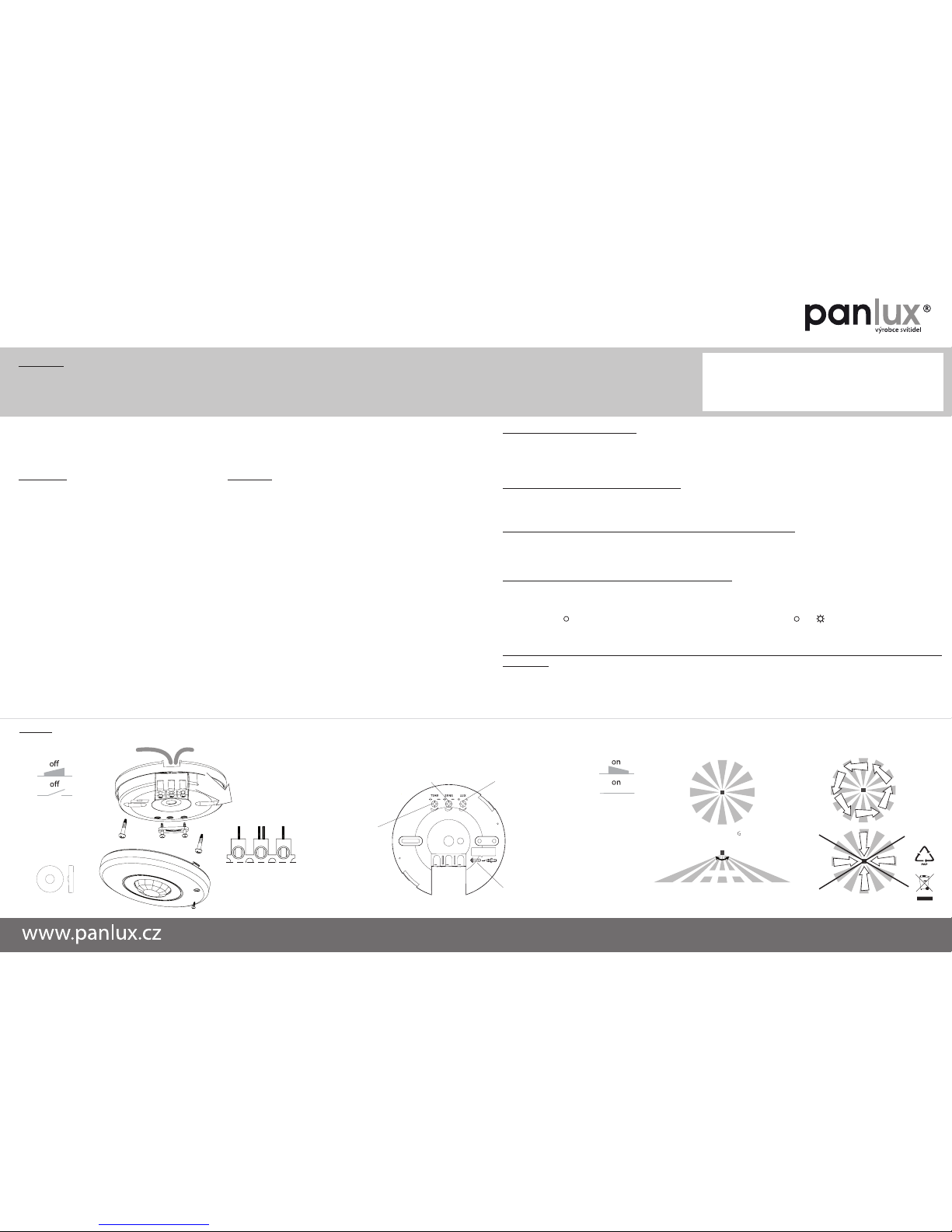

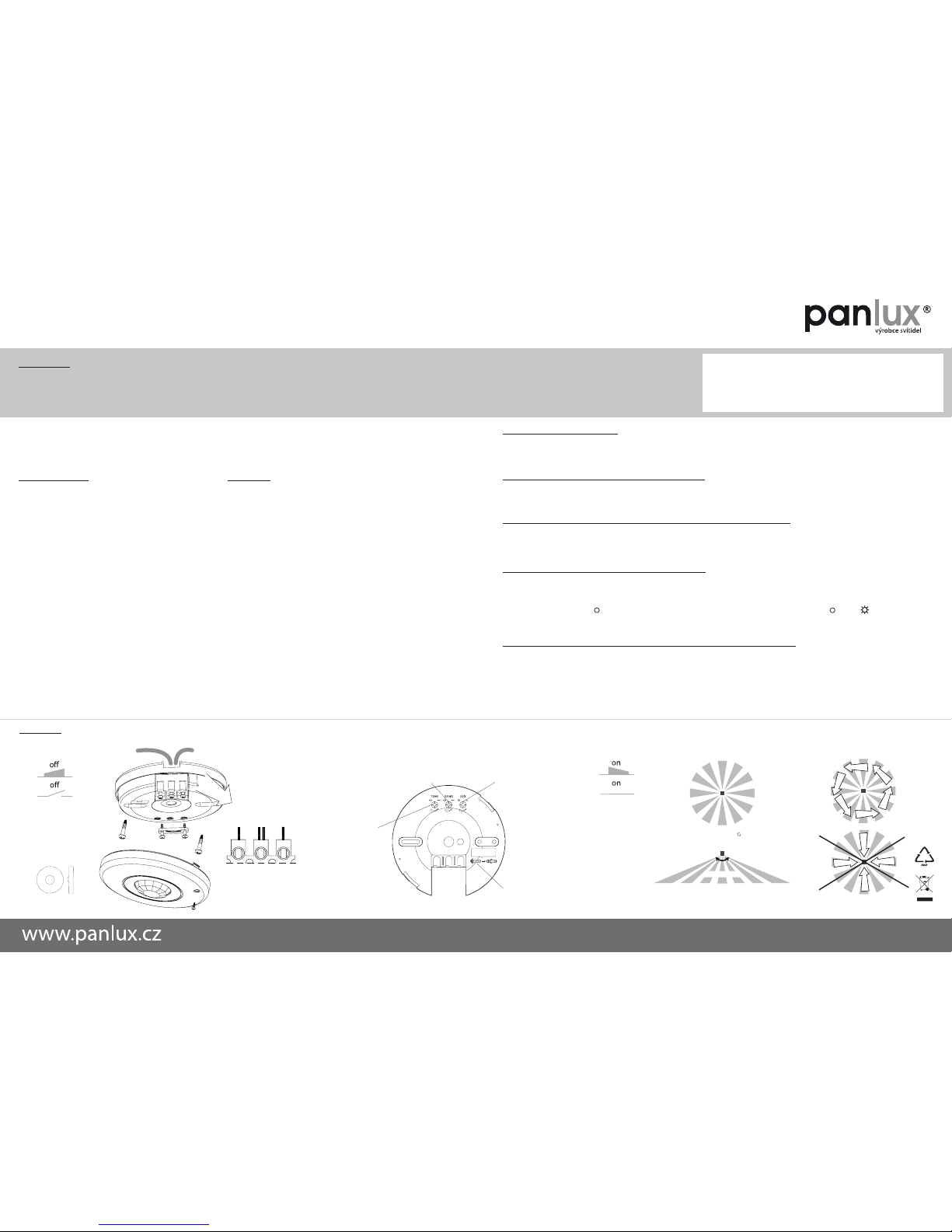

1 2 3 4 5 6
230V~50Hz
360˚
5m5m
max. 3,5m
130˚
L in
L out
N
110mm 32mm
Lout
Lin
N

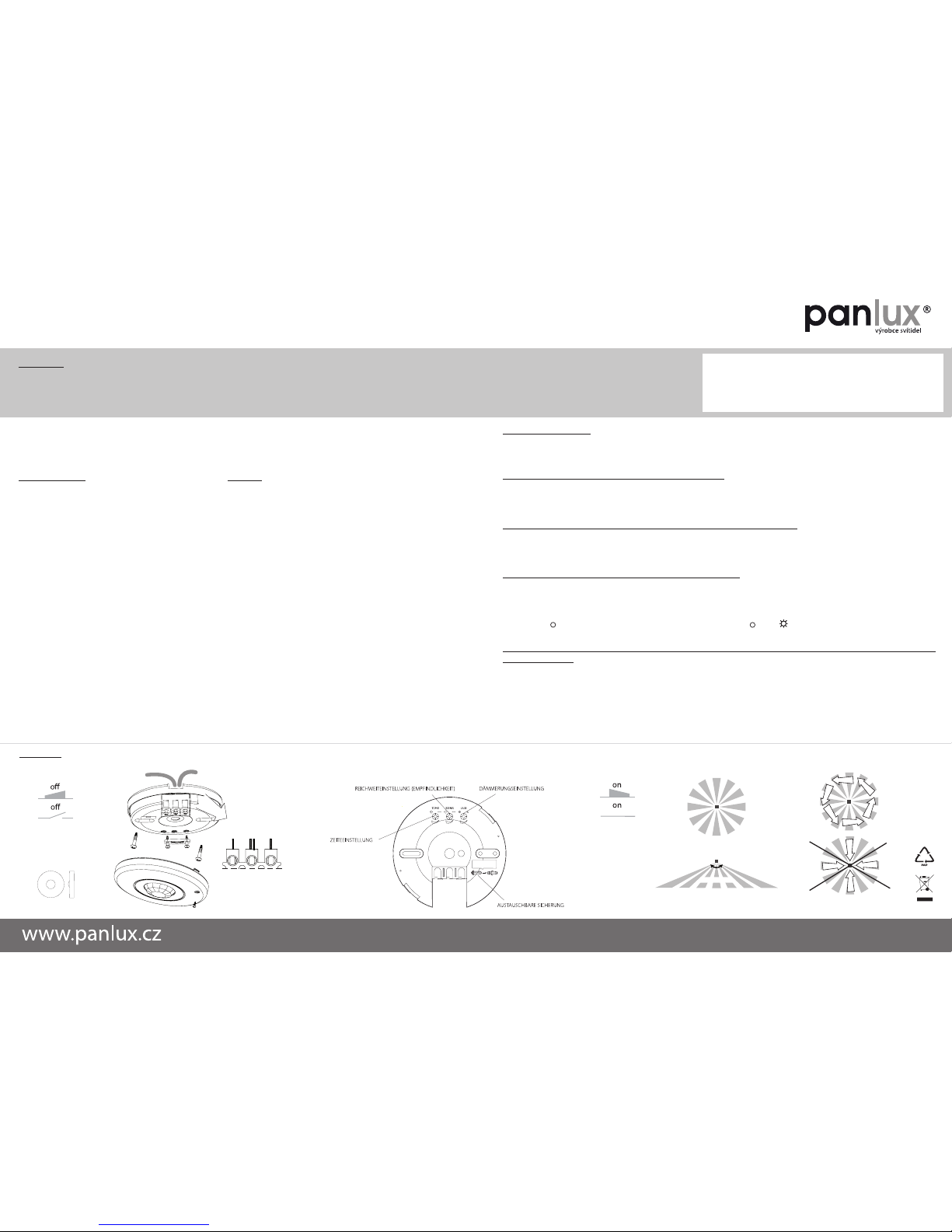

INSTRUCTIONS
ENG

MODEL: SL2504/B
PIR Deckensensor 360°
SL2504
UM_SL2504_121105Technische Daten können sich ohne vorheriges Hinweis verändern.
Alle Rechte vorbehalten.
Bei einer mechanischen Beschädigung oder einer unsachgemäßen Handhabung kann keine Gewährleistung
anerkannt werden.
Vor der Benutzung dieses Produkts die Anweisung bitte vorsichtig lesen und nach den Sicherheitseinweisungen
vorgehen. Die Installation ist einer qualizierten Person oder Fachrma anzuvertrauen.
Vielen Dank für Ihren Ankauf von der Firma PANLUX s.r.o.
Technische Daten
Spannung: 230V~50Hz
Sicherung: 8A 250VAC, austauchbar
Eigenverbrauch: <0,9W
Strom: max. 8A
Zusätzliche Schaltleistung: max. 1200W (Glühbirne)
max. 400W
(Leuchtstoampe)
Schutzklasse: II.
Schutzart IP: IP20
Erfassungswinkel: horizontal – 360°, vertikal – 130°
Reichweite: max. 5m (SENS), einstellbar
Zeiteinstellung: 10s (±5s) bis 4Min (±1Min), (TIME),
einstellbar
Dämmerungseinstellung: 5-2000lx (LUX),
einstellbar
Empfohlene Montagehöhe: 2,5m
Lüsterklemme: 3x1,5mm²
Betriebstemperatur: -10°C~50°C
Standort: Interieure
Abmessungen: Ø110x32mm
Gewicht: 152g
Material: Kunststo PC
Bemerkungen: Relais-Kontakt an Output
Installation
Hinweise
Vor der Benutzung das Produkt sowie Zubehör überprüfen. Wenn
einer der Teile beschädigt ist, darf das Produkt nicht verwendet
werden. Vergewissern Sie sich vor jeder Handhabung, dass die
Stromzufuhr abgeschaltet ist. Bei einem Defekt ist das Produkt weder
zu reparieren noch auseinander zu nehmen.
Die Sicherste Bewegungserfassung erhalten Sie, wenn Sie sich in der
Richtung senkrecht zur Sensorachse bewegen (auf Bild 6).
Es kann zur falschen Funktion führen, bei elektromagnetischer
Störung, bei kleinem Temperaturunterschied zwischen bewegendem
Körper und Umgebung oder bei einer Blendung
(z.B. von starker Quelle des Lichts).
Die Nichteinhaltung einer der in der Gebrauchsanweisung
angeführten Einweisungen kann eine Gesundheits- und
Vermögensbeeinträchtigung verursachen.
Das Prinzip des Sensors
Der pyroelektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von Objekten in der Reichweite. Diese so
erfasste Wärmestrahlung wird elektronisch umgesetzt und der Sensor initiiert Befehl„Licht anschalten“ für eingestellte Zeit.
Reichweiteneinstellung (Empndlichkeit) – SENS (max. 5m)
Mit dem Begri Reichweite ist die Fläche gemeint, die der Sensor mit dem Erfassungswinkel nimmt. Es ist max. erreichbare
Entfernung von dem Sensor. Mann kann die Reichweite durch den Regulator ändern.
Zeitenstellung (Ausschaltverzögerung) – TIME (von 10s (±5s) bis 4Min (±1Min))
Durch letzte erfasste Bewegung wird die Zeituhr gestartet. Für den Funktionstest wird empfohlen, die kürzeste Zeit
einzustellen.
Dämmerungseinstellung (Ansprechschwelle) – LUX (5 – 2000lx)
Für den Funktionstest wird empfohlen, die Größtwert einzustellen.
Hier besagte Angaben können sich nach der Stellung und Montagehöhe unterscheiden.
Die Position - oder entspricht dem Minimum und die Position oder entspricht dem Maximum.
+
1 2 3 4 5 6
360˚
5m5m
max. 3,5m
130˚
110mm 32mm
230V~50Hz
Lin Lout
N
Lout
Lin
N
GEBRAUCHSANWEISUNG
GER

MODEL: SL2504/B
PIR sensor de techo 360°
SL2504
UM_SL2504_121105
Datos técnicos se pueden cambiar sin previo aviso.
Todos los derechos reservados.
Si el producto esta averiado mechanicamente o conectado malamente, la garantía no estará aceptada.
Antes de utilizacion del producto, lea las instrucciones y sique medidas de precaution. Encomende la montaje
a la compania o persona qualicada.
Gracias, que Usted se ha comprado el producto de companía PANLUX s.r.o.
Datos técnicos
Voltaje: 230V~50Hz
Fusible: 8A 250VAC, intercambiable
Consumo en standby mode: <0,9W
Corriente: max. 8A
Carga adicional: max. 1200W (ampolla)
max. 400W (uorescente)
Classe de protección: II.
IP Protección: IP20
Ángulo: horizontal – 360°, vertical – 130°
Alcance: max. 5m (SENS), regulable
Temporización: 10s (±5s) hasta 4min (±1min), (TIME),
regulable
Regulación crepuscular: 5-2000lx (LUX), regulable
Recomendada altura de instalación: 2,5m
Caja terminal: 3x1,5mm²
Temperatura operativa: -10°C~50°C
Emplazamiento: interiores
Dimensiones: Ø110x32mm
Peso: 152g
Material: plastico PC
Notas: contacto de salida de relé
Instalación
Aviso
Antes de la montaje se asegure, que el corriente electrico esta
desconnectado.
Tambien comprobe si cualquier parte de la lampara no esta averiada.
En el caso de averia, no use la lampara, no la desmonte ni repare.
Muevehacia la luminaria (acordamentela imagen 6)durante la prueba.
Interferencia del campo electromágnetico, calor bajo del objecto
en movimiento o deslumbramiento (por ejemplo: lámpara fuerte)
podrían inuir la instalación negativamente.
Falta de cualquier instruccion puede causar quebranto de la salud o
propriedad.
Principio del PIR sensor
PIR sensor recibe ondas infrarojos emitidos de objectos en area detectada. Durante el movimiento del objecto en area
detectada, sensor nota el cambio y enciende la luz para tiempo reglado.
Regulación de alcance (sensibilidad) – SENS (max. 5m)
Alcance de detección se denomina in ángulo y min. hasta max. alcance asequible de sensor. Alcance se puede cambiar
con el giro del regulador.
Temporización (retard de desconexión) – TIME (10s (±5s) až 4min (±1min))
Después de grabar el último movimiento se establece el tiempo de cuenta regresiva. Durante la prueba de la lámpara, le
recomendamos reglar la funcción al mínimo.
Regulación crepuscular (umbral de respuesta) – LUX (5-2000lx)
Durante la prueba de la lámpara, le recomendamos reglar la funcción al máximo.
Las informaciones se puedan variar por la posición o altura de instalación.
Posición marcada como - o responde al mínimo y posición marcada como o responde al máximo.
+
1 2 3 4 5 6
230V~50Hz
360˚
5m5m
max. 3,5m
130˚
L in
L out
N
110mm 32mm
Lout
Lin
N
INSTRUCCIONES
ESP
