Panlux SL2150 Series User manual

TIME
LUX
MIKROFON
SENS
MIC
PIR SENZOR
SOUMRAKOVÝ SENZOR
Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalikované osobě nebo rmě.
Děkujeme, že jste si vybrali výrobek rmy PANLUX s.r.o.
Technické údaje
Detekční úhel: horizontálně – 140°, vertikálně – 30°
Doporučená instalační výška: 1-1,8m
Materiál: plast
Spínací prvek: TRIAK

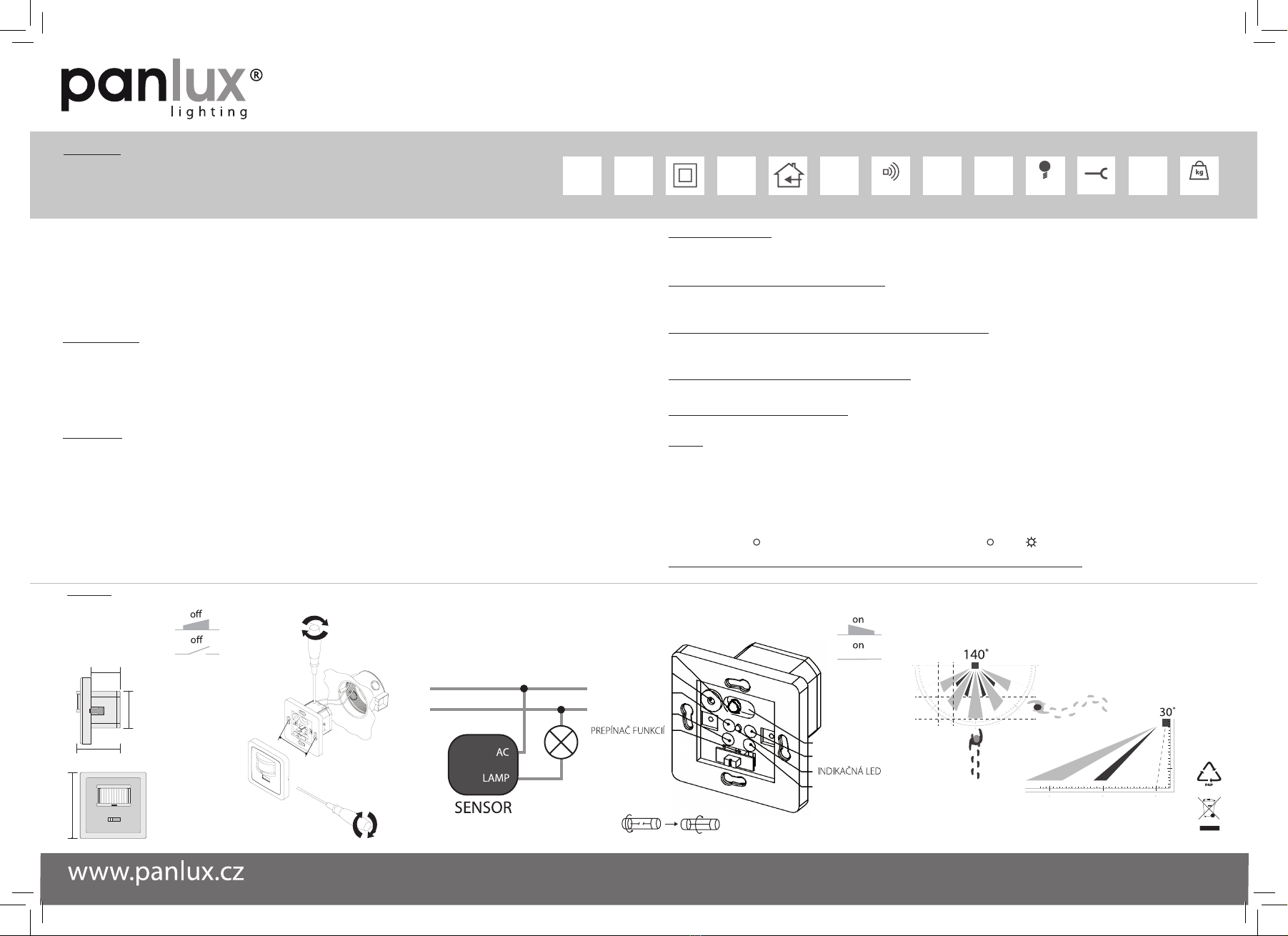

Instalace
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená, nepoužívejte jej. Před montáží se ujistěte, že je
elektrický přívod odpojený.V případě poruchy zařízení neopravujte ani nerozebírejte. Vlivem rušení elektromagnetického pole,
při malém teplotním rozdílu pohybujícího se tělesa a okolí, oslnění (např. silným světelným zdrojem) může docházet k ne-
správné funkci výrobku.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit újmu na zdraví i majetku.
MODEL: SL2150/B
UM_SL2150_150609Technické údaje se mohou změnit bez předchozího upozornění.Všechna práva vyhrazena.
1 3 7 2
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo odpovídá minimu a pozice označená nebo odpovídá maximu.
+
Princip činnosti senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu nebo zvukovém podnětu
senzor zaznamená změnu a iniciuje spínací povel„Zapnout světlo“ na nastavenou dobu.
Nastavení dosahu (citlivost) – SENS (5-9m (±1m))
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit pootočením regulátoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 7min (±2min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – LUX (5-2000lx)
Při funkční zkoušce je doporučeno nastavení na maximum.
Nastavení citlivosti zvuku – MIC (30-90dB)
Při funkční zkoušce je doporučeno nastavení na maximum.
NÁVOD NA POUŽITÍCZE |
4 6
SL2150
Funkce
ON – senzor je v režimu stálého svícení
OFF – senzor je v režimu vypnuto
PIR – senzor v režimu PIR - lze nastavit LUX, SENS, TIME
PIR+MIC – senzor spíná v nastavené úrovni LUX pomocí pohybového senzoru i pomocí zvukového podnětu např. tlesknutí
Lze nastavit TIME, SENS, LUX a MIC
60 mm
N
L
80mm
56mm
52mm
35mm
3A 250VAC
IP20 TIME
10s ( ±5s)
~
7min (±
2min)
LUX
5lx
~
2000lx
SENS
5~9m(±
1m)
30~90dB
˚C
-20~40˚C
2x1,5mm
2
MAX
2,2A
230V
~50Hz
0,110kg
40-500W
max. 1,8m
9 m
5 m
9 m 5 m
9m 5m 0m0,8m

TIME
LUX
MIKROFON
SENS
MIC
PIR SENZOR
SÚMRAKOVÝ SENZOR
Technické údaje sa môžu zmeniť bez predchodzieho upozornenia.Všetky práva vyhradené.
Inštalácia
NÁVOD NA POUŽITIESVK |
Pred použitím tohto výrobku si prosím prečítajte návod na použitie a postupujte podľa bezpečnostných
inštrukcií. Inštaláciu zverte kvalikovanej osobe, alebo rme.
Ďakujeme, že ste si vybrali výrobok rmy PANLUX SK s.r.o.
Technické údaje
Detekčný uhol: horizontálne – 140°, vertikálne – 30°
Odporúčaná inštalačná výška: 1-1,8m
Materiál: plast
spínací prvok: TRIAK
Upozornenie
Pred použitím výrobok skontrolujte, ak je akákoľvek jeho časť poškodená, nepoužívajte ho. Pred manipuláciou sa uistite, že
el. obvod je rozpojený. V prípade poruchy zariadenie neopravujte ani nerozoberajte. NVplyvom rušenia elektromagnetického
poľa, pri malom teplotnom rozdiely pohybujúceho sa telesa a okolia, oslnení (napr. silným svetelným zdrojom) môže dochá-
dzať k nesprávnej funkcii výrobku.
Nedodržanie akejkoľvek inštrukcie uvedenej v návode môže spôsobiť ujmu na zdraví a majetku.
MODEL: SL2150/B
UM_SL2150_150609
1 3 7 2
Pri mechanickom poškodení alebo neodbornej manipulácii nemôže byť uznaná záruka.
Princíp činnosti senzoru
PIR senzor prijíma infračervené vlny alebo zvukové podnety vysielané objektmi v oblasti dosahu. Pri pohybe objektu v oblasti dosahu
alebo zvukovom podnetu senzor zaznamená zmenu a iniciuje spínací povel„Zapnúť svetlo“ na nastavenú dobu.
Nastavenie dosahu (citlivosti) – SENS (5-9m (±1m))
Pojmom dosah je mienená oblasť vytýčená detekčným uhlom a min. až max. dosiahnuteľnou vzdialenosťou od senzoru.
Dosah je možné meniť pootočením regulátoru.
Nastavenie času (oneskorenie vypnutia) –TIME (10s (±5s) až 7min (±2min))
Po zaznamenaní posledného pohybu dôjde k odpočítavaniu nastaveného času. Pri funkčnej skúške je odporúčané
nastavenie na minimum.
Nastavenie súmraku ( svetelná citlivosť ) – LUX (5-2000lx)
Pri funkčnej skúške je odporúčané nastavenie na maximum.
Nastavení citlivosti zvuku – MIC (30-90dB)
Pri funkčnej skúške je odporúčané nastavenie na maximum.
4 6
SL2150
Funkcia
ON – senzor je v režime stáleho svietenia
OFF – senzor je v režime vypnuto
PIR – senzor je v režime PIR – je možné nastaviť LUX, SENS, TIME
PIR+MIC – senzor spína v nastavenej úrovni LUX pomocou pohybového senzoru aj pomocou zvukového podnetu, napr. tlesknutie
Je možné nastaviť TIME, SENS, LUX and MIC
60 mm
N
L
80mm
56mm
52mm
35mm
3A 250VAC
Uvedené údaje sú orientačné, môžu sa líšit podľa polohy amontážnej výšky.
Pozícia označená - alebo odpoveda minimu apozícia označená alebo odpovedá maximu.
+
IP20 TIME
10s ( ±5s)
~
7min (±
2min)
LUX
5lx
~
2000lx
SENS
5~9m(±
1m)
30~90dB
˚C
-20~40˚C
2x1,5mm
2
MAX
2,2A
230V
~50Hz
0,110kg
40-500W
max. 1,8m
9 m
5 m
9 m 5 m
9m 5m 0m0,8m

TIME
LUX
INDICATING LED
MICROPHONE
SENS
MIC
FUNCTION SWITCH
PIR SENSOR
TWILLIGHT SENSOR
Technical data can be changed without previous notice.All right reserved.
INSTRUCTIONSENG |
Warranty voids if the product is mechanically damaged or connected unprofessionally.
Stated information may dier according to position and installation height.
Position marked - or applies to minimum and position marked or applies to maximum.
+
Installation
Before using or installing the product, kindly read the instructions and follow safety rules. Installation should
be provided by qualied person or company.
Thank you for choosing the item of company PANLUX s.r.o.
Technical data
Angle of detection: horizontal – 140°, vertical – 30°
Recommended installation height: 1-1,8m
Material: plastic
Switching element: TRIAC
Notice
Before using, check the product and make sure that it is not damaged, otherwise do not use it. Before any manipulation
make sure that mains electrical supply is disconnected. In case of damage do not repair or disassemble the product. The inco-
rrect function of the product can be caused by interruption of electromagnetic eld, small temperature dierence between
moving object and surroundings, reection (e.g. strong luminous source).
Infringement of any mentioned instruction can cause harm to health or property.
MODEL: SL2150/B
UM_SL2150_150609
1 3 7 2
Principle of PIR sensor
PIR sensor receives infra-red waves emitted by objects in reach radius. With movement in the detection area sensor notices the change
and initiates trigger order„Light on“ for adjusted time.
Reach setting (sensitivity) – SENS (5-9m (±1m))
Reach is to be understood as the area traced out by angle of detection and min. to max. available distance from sensor. Reach
can be changed by knob.
Time setting (switch-o delay) –TIME (10s (±5s) to 7min (±2min))
The countdown of adjusted time begins after last detected movement. We recommend setting the function on minimum
during functional test.
Twilight setting (response threshold) – LUX (5–2000lx)
We recommend setting the function on maximum during test.
Regulation of sound sensitivity – MIC (30-90dB)
We recommend setting the function on maximum during test.
4 6
SL2150
Function
ON – sensor is in mode of constant lighting
OFF – sensor is switched OFF
PIR – sensor is in mode PIR – it is possible to set LUX, SENS, TIME
PIR+MIC – Sensor switches on based on the currently set LUX value. It also reacts to sounds (eg. clapping). It is possible to set TIME,
SENS, LUX and MIC.
60 mm
N
L
80mm
56mm
52mm
35mm
3A 250VAC
IP20 TIME
10s ( ±5s)
~
7min (±
2min)
LUX
5lx
~
2000lx
SENS
5~9m(±
1m)
30~90dB
˚C
-20~40˚C
2x1,5mm
2
MAX
2,2A
230V
~50Hz
0,110kg
40-500W
max. 1,8m
9 m
5 m
9 m 5 m
9m 5m 0m0,8m

TIME
LUX
INDIKATIONSDIODE
MIKROFON
SENS
MIC
FUNKTION - WAHL
PIR SENSOR
DÄMMERUNGSSENSOR
GEBRAUCHTANWEISUNGGER |
Bei mechanischer Beschädigung oder bei nichtfachlicher Montage kann keine Garantie gewährt werden.
Installierung
Die aufgeführten Angaben sind Orientierungsangaben, sie können je nach Lage und Montagehöhe variieren.
Die Position ist markiert - oder entspricht dem Minimum und die Position oder entspricht dem
Maximum.
+
Technische Daten können sich ohne vorheriges Hinweis verändern.Alle Rechte vorbehalten.
Vor der Benutzung dieses Produkts die Anweisung bitte vorsichtig lesen und nach den Sicherheitseinweisun-
gen vorgehen. Die Installation ist einer qualizierten Person oder Fachrma anzuvertrauen.
Vielen Dank für Ihren Ankauf von der Firma PANLUX s.r.o.
Technische Daten
Erfassungswinkel: horizontal – 140°, vertikal – 30°
Empfohlene Montagehöhe: 1-1,8m
Material: Kunststo
Schaltelement: TRIAC
Hinweise
Vor der Benutzung das Produkt sowie Zubehör überprüfen. Wenn einer der Teile beschädigt ist, darf das Produkt nicht
verwendet werden. Vergewissern Sie sich vor jeder Handhabung, dass die Stromzufuhr abgeschaltet ist. Bei einem Defekt ist
das Produkt weder zu reparieren noch auseinander zu nehmen. Es kann zur falschen Funktion führen, bei elektromagnetischer
Störung, bei kleinem Temperaturunterschied zwischen bewegendem Körper und Umgebung oder bei einer Blendung
(z.B. von starker Quelle des Lichts).
Die Nichteinhaltung einer der in der Gebrauchsanweisung angeführten Einweisungen kann eine Gesundheits- und
Vermögensbeeinträchtigung verursachen.
MODEL: SL2150/B
1 3 7 2
Das Prinzip des Sensors
Der pyroelektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von Objekten in der Reichweite. Diese so erfasste
Wärmestrahlung wird elektronisch umgesetzt und der Sensor initiiert Befehl„Licht anschalten“ für eingestellte Zeit.
Reichweiteneinstellung (Empndlichkeit) – SENS (5-9m (±1m))
Mit dem Begri Reichweite ist die Fläche gemeint, die der Sensor mit dem Erfassungswinkel nimmt. Es ist max. erreichbare
Entfernung von dem Sensor. Mann kann die Reichweite durch den Regulator ändern.
Zeitenstellung (Ausschaltverzögerung) –TIME (von 10s (±5s) bis 7Min (±2Min))
Durch letzte erfasste Bewegung wird die Zeituhr gestartet. Für den Funktionstest wird empfohlen, die kürzeste Zeit
einzustellen.
Dämmerungseinstellung (Ansprechschwelle) – LUX (5–2000lx)
Für den Funktionstest wird empfohlen, die Größtwert einzustellen.
Einstellung der Shallempndlichkeit – MIC (30-90dB)
Für den Funktionstest wird empfohlen, die Größtwert einzustellen.
4 6
SL2150
Funktionen
ON – Der Sensor ist in dem Modus„Dauerlicht“.
OFF – Der Sensor ist in dem Modus„ausgeschaltet“.
PIR – Der Sensor ist in dem Modus“PIR”. Es ist möglich LUX, SENS,TIME einzustellen.
PIR+MIC – Der Sensor schaltet in der einstellbare Ebene LUX mit der Hilfe von Bewegungsmelder undTonimpuls ein. (z. B. Geklatsche)
Einstekkbar: TIME, SENS, LUX und MIC.
60 mm
N
L
80mm
56mm
52mm
35mm
3A 250VAC
UM_SL2150_150609
IP20 TIME
10s ( ±5s)
~
7min (±
2min)
LUX
5lx
~
2000lx
SENS
5~9m(±
1m)
30~90dB
˚C
-20~40˚C
2x1,5mm
2
MAX
2,2A
230V
~50Hz
0,110kg
40-500W
max. 1,8mmax. 1,8m
9 m
5 m
9 m 5 m
9m 5m 0m0,8m

TIME
LUX
LED INDICADOR
MICRÓFONO
SENS
MIC
INTERRUPTOR
ENTRE LAS
FUNCIONES
PIR SENSOR
SENSOR CREPUSCULAR
Las especicaciones pueden cambiar sin previo aviso.Todos los derechos reservados.
INSTRUCCIONESESP |
Instalación
Si el producto esta averiado mechanicamente o conectado malamente, la garantía no estará aceptada.
Las informaciones se puedan variar por la posición o altura de instalación.
Posición marcada como - o responde al mínimo y posición marcada como o responde al máximo.
+
Antes de utilizacion del producto, lea las instrucciones y sique medidas de precaution. Encomende la montaje
a la compania o persona qualicada.
Gracias, que Usted se ha comprado el producto de companía PANLUX s.r.o.
Technische Daten
Ángulo: horizontal – 140°, vertikal – 30°
Altura de montaje recomendada: 1-1,8m
Material: plástico
Elemento de conmutación: TRIAC
Hinweise
Antes de la montaje se asegure, que el corriente electrico esta desconnectado. Tambien comprobe si cualquier parte del
producto no esta averiada. En el caso de averia, no use del producto, no le desmonte ni repare. Interferencia del campo
electromágnetico, calor bajo del objecto en movimiento o deslumbramiento (por ejemplo: producto fuerte) podrían inuir
la instalación negativamente.
Falta de cualquier instruccion puede causar quebranto de la salud o propriedad.
MODEL: SL2150/B
1 3 7 2
Principio del PIR sensor
PIR sensor recibe ondas infrarojos emitidos de objectos en area detectada. Durante el movimiento del objecto en area
detectada, sensor nota el cambio y enciende la luz para tiempo reglado.
Regulación de alcance (sensibilidad) – SENS (5-9m (±1m))
Alcance de detección se denomina in ángulo y min. hasta max. alcance asequible de sensor. Alcance se puede cambiar
con el giro del regulador.
Temporización (retard de desconexión) –TIME (10s (±5s) hasta 7min (±2min))
Después de grabar el último movimiento se establece el tiempo de cuenta regresiva. Durante la prueba de la lámpara, le
recomendamos reglar la funcción al mínimo.
Regulación crepuscular (umbral de respuesta) – LUX (5-2000lx)
Durante la prueba de la lámpara, le recomendamos reglar la funcción al máximo.
Regulación de sensibilidad de sonido – MIC (30-90dB)
Durante la prueba de la lámpara, le recomendamos reglar la funcción al máximo.
4 6
SL2150
Función
ON - sensor está en modo de iluminación constante
OFF - sensor se apaga
PIR - sensor está en el modo PIR - es posible establecer LUX, SENS, TIME
PIR + MIC - sensor está encendido en nivel lux, usando el sensor de movimiento, o vía sonido (por ejemplo aplauso). Es posible
establecer TIME, SENS, LUX y MIC.
60 mm
N
L
80mm
56mm
52mm
35mm
3A 250VAC
UM_SL2150_150609
IP20 TIME
10s ( ±5s)
~
7min (±
2min)
LUX
5lx
~
2000lx
SENS
5~9m(±
1m)
30~90dB
˚C
-20~40˚C
2x1,5mm
2
MAX
2,2A
230V
~50Hz
0,110kg
40-500W
max. 1,8m
9 m
5 m
9 m 5 m
9m 5m 0m0,8m
