parktool CT-4.3 User manual

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO.

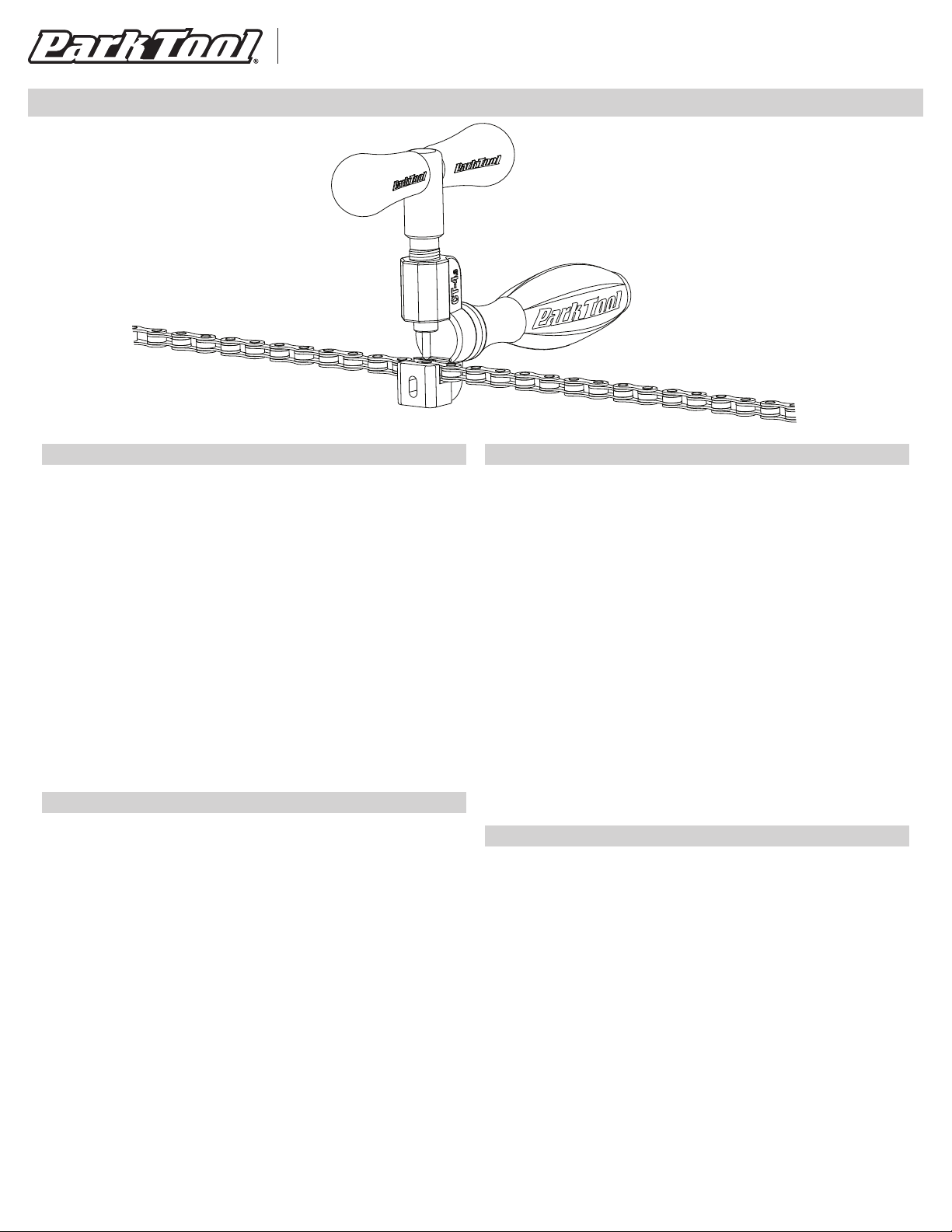

CT-4.3 Master Chain Tool
The CT-4.3 is a precision chain tool designed to work on 5- to 12-speed
derailleur chains*. Built for daily shop use, the CT-4.3:
• Presses rivets out of the chain during removal (Fig. 1)
• Presses rivets into the chain during installation (Fig. 2)
• Removes the pilot from Shimano®and Campagnolo®connecting rivets
(and other brands) after installation (Fig. 3)
• Peens or “deforms” the end of Campagnolo®11-speed connecting rivets
after installation (Fig 4)
Because of the wide variety of chain designs, the procedures for removing
and installing derailleur chains vary significantly. Always consult the chain
manufacturer or a qualified bicycle mechanic for removal and installation
instructions specific to the chain’s brand and model. Additional information
can also be found at www.parktool.com.
Replacement pins are available for the CT-4.3: Part #CTP-4K
*The CT-4.3 is not compatible with non-hourglass style Wippermann and
Connex®chains.
CT-4.3 Master Präzisions-Kettennieter
Der CT-4.3 passt für 5- bis 12-Gang Schaltungsketten*. In robuster
Profiqualität kann man mit dem CT-4.3:
• Kettenbolzen austreiben zum Öffnen der Kette (Abbildung 1)
• Kettenbolzen vernieten bei der Kettenmontage (Abbildung 2)
• Den Führungsstift von Shimano®und Campagnolo®Montagebolzen (und
anderen Marken) nach der Montage entfernen (Abbildung 3)
• Schmiedet bzw. „deformiert“ das Ende des Spezial-Kettenstifts der
Campagnolo® 11-Gangketten nach der Montage (Abbildung 4)
Aufgrund der vielen unterschiedlichen Kettentypen sind die Verfahren
zum Öffnen und Vernieten der einzelnen Kettentypen sehr unterschiedlich.
Fragen Sie den Hersteller oder einen qualifizierten Fahrradmechaniker
wegen der jeweiligen modell- und typspezifischen Montageanleitung.
Weitere Informationen finden Sie auch auf www.parktool.com.
Passende Ersatzstifte für den CT-4.3: Teile #CTP-4K
*Der CT-4.3 ist nicht für Wippermann und Connex®Ketten im nicht-Sanduhr-
Design geeignet.
CT-4.3 Dérive-Chaine Master
Le CT-4.3 est conçu pour fonctionner avec les chaines de 5 à 12 vitesses*. Un
outil de qualité professionnelle conçu pour une utilisation en atelier,
le CT-4.3:
• Expulse le rivet de la chaine lors du démontage (Fig. 1)
• Enfonce le rivet dans la chaine lors du montage (Fig. 2)
• Permet de retirer le guide des rivets Shimano®et Campagnolo®
(et autres marques) après le montage. (Fig. 3)
• Mate ou « déforme » les extrémités des rivets de connexion
Campagnolo®11 vitesses après montage (Fig. 4)
A cause de la grande variété de chaines sur le marché, les procédures de
montages et démontage des chaines varient significativement. Penser à
toujours consulter le fabriquant de la chaine ou un mécanicien qualifié pour
obtenir des instructions spécifiques au modèle et à la marque de la chaine.
Des informations complémentaires peuvent êtres trouvées à www.parktool.
com.
Des poinçons de remplacement pour le CT-4.3 sont disponibles : Pièce #CTP-4K
*Le CT-4.3 n’est pas conçu pour les chaines de la Wippermann de style autre
que sablier et les chaines Connex®.
CT-4.3 Extractor de Cadena Master
El CT-4.3 es una herramienta de precisión diseñada para las cadenas de
cambio de 5 a 12 velocidades*. El CT-4.3 está diseñado para el uso diario en
el taller:
• Presione los pernos hacia fuera de la cadena durante la extracción (Fig.
1)
• Presione los pernos hacia adentro de la cadena durante la instalación.
(Fig. 2)
• Remueva el perno piloto de los eslabones de cadena Shimano®y
Campagnolo®(y otras marcas) después de la instalación. (Fig. 3)
• Remache el final de los pernos de las cadenas Campagnolo®de 11
velocidades después de la instalación (Fig. 4)
Debido a la gran variedad de cadenas, el procedimiento para quitarlas o
instalarlas varía de manera significativa. Siempre consulte al fabricante o
a un mecánico calificado para obtener las instrucciones específicas para
quitar o instalar la cadena de acuerdo a la marca o modelo. Podrá encontrar
información adicional en www.parktool.com
Los repuestos de los punzones están disponibles para el CT-4.3: #CTP-4K
*El CT-4.3 no es compatible con cadenas Wippermann y Connex®con las
placas externas de los eslabones planos.
CT-4.3Instructions/Instructions/Anleitung/Instrucciones

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO.
CT-4.3 PART NUMBERS
CT-4.3Parts/Pièces/Teile/Partes
© 2019 ParkTool Co.
PARKTOOL® and the color BLUE are registered trademarks of ParkTool Co.
06/19
Ref. # Part # Description Qty.
1772.3 Body 1
2918-2 Handle Knob 2
3778 Plunger and Handle Assembly 1
4771.3 Handle Grip 1
5774 Nut 1
6775 Pin 1
7771-11 11-Speed Anvil 1
8776 Plunger Bearing 1
9772.3A Body & Grip Assembly 1
1
1
4
32
7
4
2
1
5
6
8
3
9
