Paslode CORDLESS 16 GAUGE ANGLED FINISH NAILER Manual

Cleaning Procedure
Part No. 900600
www.paslode.com
CORDLESS 16 GAUGE ANGLED
FINISH NAILER

2

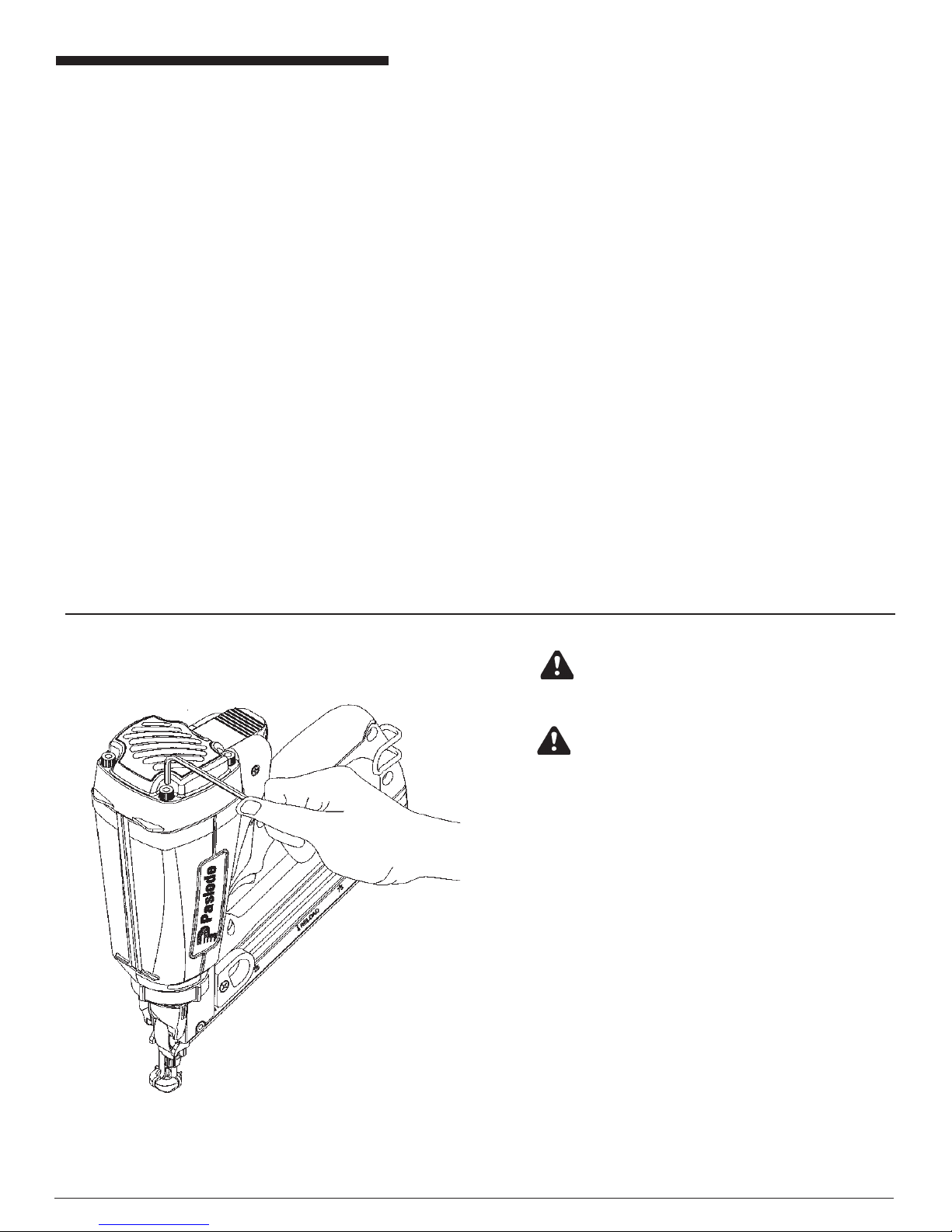

Step 1
Using the 9/64" Hex Key (#900736), unscrew four
#8-32 x 1-1/4" long Socket Head Cap Screws and
Washers from the Cap Assembly. Leave the screws in
the Cap Assembly to avoid loss.
Paso 1
Con la llave de cabeza hexagonal de 9/64 plg. (N° 900376)
destornille cuatro tornillos de cabeza hueca #8-32 x
1-1/4 plg. de largo y las arandelas del conjunto de la
tapa. Deje los tornillos en el conjunto de la tapa para
evitar que se pierdan.
DANGER
Remove all fasteners, fuel, and battery prior to servicing
the tool.
PELIGRO
Se deben quitar todos los sujetadores,el cartu-
cho de gas y la bateria antes de reparar la herramienta.
This procedure provides a simple but
effective way to clean your Paslode Cordless
tool and maintain reliable operation. Regular
cleaning and lubrication will also extend part
life and provide maximum nail driving power.
Only one tool is necessary to disassemble
the Paslode Cordless tool in preparation for
cleaning: a 9/64" hex key provided with the
Paslode Cordless tool.
Paslode®recommends that an aerosol
"Tool Cleaner", such as Paslode Tool
Cleaner (Part No. 219348), be used for
cleaning. This cleaner is available through
your local Paslode Dealer.
If a different type of Degreaser Cleaner is
selected, make sure that it will not damage
plastic and electrical parts. Chemical
damage to electrical parts may result in the
tool being made inoperable.
To begin, you will need the following items:
1. Screwdriver
2. Hex Key
3. Tool Cleaner
4. Paslode Lubricating Oil
5. Clean Lint Free Rag
Este procedimiento representa una forma sencilla pero
eficiente de limpiar su herramienta Paslode Cordless
para que mantenga un funcionamiento confiable. La
limpieza y la lubricación regulares de la herramienta
también prolongan la duración de las piezas que la
forman y permiten una máxima potencia para clavar.
Para poder limpiar su herramienta,solo necesita dos
herramientas para desarmarla: un destornillador Phillips
#2 y la llave Allen de 9/64 plg. que se entrega junto con
su herramienta Paslode Cordless.
Paslode recomienda que use un limpiador en aerosol,
tal como el "limpiador de seguridad" Paslode (N°
219348). Este limpiador está disponible a través de su
representante Paslode.
Si selecciona un tipo distinto de limpiador, asegeúrese
de que no dañe el caucho. Los dos "O rings" que actúan
como sellos en el área a limpiar son de caucho. Si el
limpiador daña estos "Orings", la herramienta puede
malograrse.
Para comenzar necesita lo siguiente:
1. Destornillador
2. Llave Allen
3. Limpiador
4. Aceite lubricante Paslode
5. Trapo limpio sin borra

3
ˇ
Step 2
Remove the Cap, Filter, and Grill as one assembly, and
set aside. The Filter may be removed by lifting the Grill
off the Cap. Clean the Filter with a mild soap solution, or
replace if necessary.
Paso 2
Quite la tapa, el filtro y la rejilla como una sola unidad,
ycolóquela a un lado. Puede quitar el filtro levantando
la rejilla de la tapa. Limpie el filtro con una solución de
jabón suave o reemplácelo, si es necesrio.
Step 3
Carefully unplug the Electrical Connector to the Fan
Motor Circuit Board and the Spark Plug Wire.
NOTE: Position of wires in the wire clip is critical.
Placing the wires outside the wire clip can cause
electrical damage to the tool.
Paso 3
Desenchufe cuidadosamente el conector eléctrico ha-
cia la tarjeta de circuitos de motor de ventilador
y el alambre de la bujía.
NOTA: Posición de los alambres en el clip de alambre es
crítico. Colocar los alambres fuera del clip de alambre
puede causar daño eléctrico en la herramienta.
SPARK PLUG
WIRE
ALAMBRE DE
LA BUJÍA
ˇ
ALAMBRE DE
WIRE CLIP
CLIP DE ALAMABRE

4
Step 4
Rotate the Cylinder Head Assembly counter
clockwise 1/8 of a turn and lift the cylinder head
from the Motor Assembly.
Paso 4
Haga girar el conjunto de cabeza de cilindro 1/8 de
vuelta en sentido contrahorario y levante la cabeza
de cilindro del conjunto de motor.
Step 5
You have now separated the tool into the two major
assemblies, allowing access to the areas that require
periodic cleaning and lubrication.
Paso 5
Ahora ha separado la herramienta en los dos pron-
ciples conjuntos que la forman, permitiendo el ac-
ceso a las areas que requieren limpieza y lubricacion
periodicas.
ROTATE COUNTER
CLOCKWISE
HACER GIRAR EN SENTIDO
CONTRAHORARIO
PELIGRO
Nunca se debe hacer funcionar la herramienta Paslode Cordless a menos que los
4 tornillos de cabeza hueca esten apretados firmemente en la tapa del cilindro. Si
no observa esta advertencia pueden ocasionarse danos a la herramienta incendio y
heridas personales.
DANGER
Never operate the Paslode Cordless tool unless all four Socket Head Cap Screws
are firmly tightened on the cylinder head. Failure to do this could result in tool dam-
age, fire and personal injury.

5
Step 6
Spray the Cylinder Head with tool cleaner. Allow
the dirt and debris to drip off.
Paso 6
Aplique limpiador de seguridad a la .ordnilicledapat
Permita que se escurran la suciedad y los depósitos.
Step 7
Using a clean, lint-free rag, wipe off any remaining cleaner
or dirt. Make sure the Seal Rings and Spark Plug are
completely clean and clear of debris. Repeat Step 6 to
remove any heavy deposits or remaining residue.
Paso 7
Limpie el limpiador o la suciedad que hayan quedado con
un trapo limpio y sin borra. Asegúrese de que la bujía de
encendido y los seal rings estén completamente limpios
y sin depósitos. Repita el paso 6 para eliminar calquier
depósito o residuo que aún esteen presentes.

6
Step 8
Lightly lubricate the Seal Rings with Paslode Lu-
bricating Oil, part #401482. Make sure oil is applied
evenly around the Seal Rings. Set the Cylinder
Head Assembly aside.
Note:
Paslode Lubricating Oil is specially formulated for
use in the Paslode Cordless Tool. The use of other
types of lubricants may cause rapid build-up of com-
bustion residue or result in premature part failure.
Paso 8
Lubrique ligeramente con aceite lubricante
Paslode, N°401482. Asegúrese de aplicar el aceite
lubricante de manera uniforme alrededor del los
seal rings. Coloque el conjunto de la tapa del
cilindro a un lado.
Nota:
El aceite lubricante Paslode está especialmente
formulado para usarse con la herramienta Paslode
Cordless. El uso de otros tipos de lubricantes
puede causar una acumulacíon rápida de residuos
del ala combustíon o la descompostura prematura
de las piezas.
Step 9
Push the Piston Assembly the "down position using
a screwdriver handle or a clean piece of wood.
Paso 9
Oprima el conjunto del pistón hasta la posicíon abajo
con el mango de un martillo o con pedazo limpio de
madera.
SEAL RINGS

7
Step 10
Spray a liberal amount of tool cleaner into the inside
of the Sleeve and Combustion Chamber.
Invert the Motor Assembly, and let excess cleaner
and dirt drain out.
Paso 10
Aplique una buena cantidad de limpiador de segu-
ridad dentro del la camisa y de la cámara de com-
bustión.Voltee hacia abajo el conjunto del motor
y permita que se escurran el exceso de limpiador y
la suciedad.
Step 11
Using a clean area of a lint-free rag, wipe off any
remaining cleaner or dirt. Repeat Steps 9 and 10 to
remove any heavy deposits or remaining residue.
Paso 11
Con un trapo limpio y sin borra,limpie el limpiador o
01y9sosapatipeR.nedeuqnúaeuqdadeicusal
para quitar cualquier depósito o residuo.

8
Step 12
WithMotor Assembly tilted up, squeeze4-5dropsof
Paslode Lubricating Oil into Sleeve (Area "A") and
3-4 drops onto lower lip of Combustion Chamber
(Area "B") and apply 4-5 drops around the top of the
Combustion Chamber (area C). Rotate Motor As-
sembly while oiling to ensureoil is evenly distributed
around Sleeve and Combustion Chamber.
See Tool Cutaway Illustration on page 10.
Note: Do not over oil the tool. Excessive oiling may cause stain-
ing of work surface.
Paso 12
Con el conjunto del motor hacia arriba, ponga
entre 4 y 5 gotas de aceite lubricante Paslode en
la camisa (área "A") y de 3 a 4 gotas en el labio
inferior de la cámara de combustión (área "B") y
de 4 a 5 gotas alrededor de la parte superior de la
cámara de combustión (área "C"). Gire el con-
junto del motor mientras aplica la gotas de aceite
para asegurase de que el aceite se distribuya por
la camisa y la cámara de combustión. Consulte
la ilustración del Interior de la herramienta, en la
página 10.
Nota:No devez a poner mucho aceite a dentro la herramienta.Excesivo
aceite puede causar mancha de su trabajo superficie.
Step 13
Hold Motor Assembly upright, and push down and
release several times to allow oil on lower lip of
Combustion Chamber to be evenly distributed.
Paso 13
Sostengaelconjunto del motor haciaarriba;oprima
y suelte varias veces para permitir que el aceite se
distribuye uniformemente por el labio inferior de la
cámara de combustión.

9
Step 14
Manually push the Driver Blade up and down to
distribute the oil in the Sleeve evenly.
ReassemblethePaslode Cordlesstoolfollowingdis-
assembly Steps 1-4, pages 2-3 in Reverse order.
Reassembly Note:
BeforetighteningCap Screws,depressthenoseofthe
tool down on its work contacting element to close
Combustion Chamber. Make sure cylinder head is
centered to the motor, and that the Cap Assembly
does not pinch exposed wires, Cap Screws must
be tightened securely.
Paso 14
Empuje con la mano la hoja del impulsador hacia
arriba y hacia abajo para distribuir el aciete uniforme-
mente en toda la camisa.
Vuelva a armar la herramienta Paslode Cordless
siguiendo en el orden inverso, los pasos del 1 a 4
en las páginas 2 a 3.
Nota sobre el rearmado:
Antes de apretar los tornillos de cabeza, pre-
sione hacia abajo la boca de la herramienta sobre
el elemento de contacto de trabajo para cerrar la
cámara de combustión. Asegúrese de que la
junta tórica de la cabeza cilíndrica esté centrada
y colocada adecuadamente, y que el conjunto
de la tapa no pellizque los cables descubiertos,
los tornillos de cabeza deben estar fuertemente
apretados.

10
Combustion
Chamber
(Cámara de combus-
tíon)
Sleeve (Camisa)
Piston (Píston)
Motor Assembly
Conjunto del Motor
NOTE
After the tool is completely reassembled and all
screws are tightened, test the tool for proper
operation. Some smoke may be noticeable from
the exhaust ports on the first few cycles as excess
oil is burned off. Consult the operating manual for
instructions if the tool malfunctions.
NOTA
Después de que haya vuelto a armar completamente
la herramienta y de de que haya apretado todos los
tornillos, compruebe si la herramienta funciona cor-
rectamente. Es posible que vea salir algo de humo
de los puertos de escape durante los primeros ciclos,
mientras se quema el exceso de aceite. Revise el
Manual de Funcionamiento para consultar las intruc-
ciones de averías en la herramienta.
Tool
Cutaway
Illustration
CC
BB
AA
"Mid-Check" Area
(Area intermedia)
DANGER
Do not attempt to operate the tool unless the cap
assembly is securely attached to the housing.
Operating the Paslode Cordless tool with a loose
or missing cap assembly can result in the escape
of burning gases, tool damage, and injury to tool
user and property.
PELIGRO
No trate de usar la herramienta a menos que
el conjunto de la tapa esté sujeto firmemente al
bastidor. Si usa la herramienta Paslode Cordless
cuando el conjunto de la tapa está suelto, o cuando
no lo tenga instalado, los gases de combustión
pueden escapar, la herramienta se puede dañar,
puede cuasar daños a la propiedad y lesiones a
quien la use.
