Piaget 600S User manual

Français
2
English
6
Deutsch
10
Italiano
14
Español
18
Português
22
Русский
26
30
34
38
45

32
Spécificités
• Tourbillon de forme le plus plat du monde : 3,5 mm d’épaisseur.
• Mouvement squelette.
• Le tourbillon volant donne une élégance particulière à la pièce avec la cage suspendue sur un seul
axe à fleur de cadran à 12h.
• La cage extra-plate (2,8 mm d’épaisseur) ne pèse que 0,2 g grâce à ses trois ponts en titane.
• L’effet visuel produit par la cage est accentué par la présence de l’initiale « P » de Piaget.
L’asymétrie de ce décor a exigé une minutieuse mise au point pour que soit respecté l’équilibre
de l’ensemble.
• Mouvement de forme tonneau.
FRANÇAIS
Fonctions
Heure et minute au centre.
Tourbillon volant positionné à 12h.
Seconde à 12h indiquée par le tourbillon volant.
Indicateur de réserve de marche à 6h.
Finitions
Guilloché soleil.
Platine et ponts perlés à la main.
Ponts et cage anglés et étirés à la main.
Nombre de rubis : 24
Composants : 177
Hauteur de mouvement : 3,5 mm (4,5 mm incluant la cage)
Dimensions d’encageage : 12’’’ 3/4 x 10’’’ (28,6 mm x 22,4 mm)
Alternance : 21,600 alternances/heure, 3 Hz
Réserve de marche : environ 40 heures
28,6 mm
3,5 mm
22,4 mm
600S
Mouvement mécanique tourbillon squelette extra-plat
à remontage manuel, indicateur de réserve de marche
600S
Mouvement mécanique tourbillon squelette extra-plat
à remontage manuel

54
600S
Réglage des fonctions
FRANÇAIS
Remontage du mouvement
Procédez au remontage manuel en position 0. Tournez la couronne dans le sens avant, jusqu’à la butée.
Mise à l’heure
Tirez la couronne en position 1, puis tournez-la dans le sens avant ou arrière pour positionner les aiguilles.
Repoussez la couronne en position 0 à la fin de la manipulation.
600S
Mouvement mécanique tourbillon squelette extra-plat à remontage manuel,
indicateur de réserve de marche
AVANT
ARRIÈRE
0 - 1
20
0
40
Tourbillon
Indicateur de
réserve de marche

76
ENGLISH
Specific highlights
• The world’s thinnest shaped tourbillon movement: 3.5 mm thick.
• Skeleton movement.
• The flying tourbillon gives the piece an undeniable elegance, with the carriage suspended from
a single axis just above the dial at 12 o’clock.
• The ultra-thin carriage (2.8 mm) weighs only 0.2 g thanks to its three titanium bridges.
• The visual effect produced by the flying tourbillon is accentuated by the presence of the Piaget “P”
initial. The asymmetrical nature of this decorative feature required meticulous development to ensure
the overall aesthetic balance.
• Tonneau-shaped movement.
Functions
Central hours and minutes.
Flying Tourbillon at 12 o’clock.
Seconds indicated by the flying tourbillon at 12 o’clock.
Power reserve indicator at 6 o’clock.
Finishing
Guilloché-work (sun pattern).
Hand-circular-grained plate and bridges.
Hand-bevelled and hand-drawn bridges and carriage.
Jewels: 24
Components: 177
Movement thickness: 3.5 mm (4.5 mm including carriage)
Casing dimensions: 12’’’ 3/4 x 10’’’ (28.6 mm x 22.4 mm)
Frequency: 21,600 vibrations/hour, 3 Hz
Power reserve: approximately 40 hours
28.6 mm
3.5 mm
22.4 mm
600S
Ultra-thin hand-wound mechanical skeleton tourbillon movement
600S
Ultra-thin hand-wound mechanical skeleton tourbillon movement,
power reserve indicator

98
ENGLISH
600S
Adjusting the functions
Winding the movement
Proceed to wind the movement with the crown in position 0. Turn it forward until it locks.
Setting the time
Pull the crown out to position 1, then turn it forward or backward to position the hands.
Push the crown back to position 0 after the adjustment. FORWARD
BACKWARD
0 - 1
20
0
40
600S
Ultra-thin hand-wound mechanical skeleton tourbillon movement,
power reserve indicator
Tourbillon
Power
reserve indicator

1110
DEUTSCH
Besonderheiten
• Das flachste Tourbillon-Uhrwerk der Welt: 3,5 mm hoch.
• Skelettiertes Uhrwerk.
• Das fliegende Tourbillon verleiht dem Stück mit seinem Käfig, der an einer einzigen Achse nahe
des Zifferblatts bei 12 Uhr angebracht ist, eine besondere Eleganz.
• Der ultraflache Käfig (2,8 mm hoch) wiegt dank seiner drei Brücken aus Titan lediglich 0,2 g.
• Der optische Effekt des Käfigs wird durch die Initiale „P“ für Piaget noch unterstrichen.
Für die Asymmetrie dieser Kreation bedurfte es einer minutiösen Ausrichtung, um die
Ausgewogenheit des Ensembles zu wahren.
• Limelight in Tonneau-Form.
600S
Ultraflaches mechanisches, skelettiertes Tourbillon-Uhrwerk
mit Handaufzug
28,6 mm
3,5 mm
22,4 mm
Funktionen
Zentrale Stunden- und Minutenanzeige.
Fliegendes Tourbillon bei 12 Uhr.
Sekundenanzeige durch das fliegende Tourbillon bei 12 Uhr.
Gangreserveanzeige bei 6 Uhr.
Veredelungen
Sonnenguillochierung.
Von Hand perlierte Werkplatte und Brücken.
Von Hand anglierte und langgestreckte Brücken und Käfig.
Lagersteine: 24
Einzelteile: 177
Uhrwerkshöhe: 3,5 mm (4,5 mm mit Gehäuse)
Gehäuseabmessungen: 12’’’
3/4 x 10’’’ (28,6 mm x 22,4 mm)
Frequenz: 21.600 Halbschwingungen/Stunde, 3 Hz
Gangreserve: etwa 40 Stunden
600S
Ultraflaches mechanisches, skelettiertes Tourbillon-
Uhrwerk mit Handaufzug, Gangreserveanzeige

1312
DEUTSCH
VORWÄRTS
RÜCKWÄRTS
0 - 1
20
0
40
600S
Einstellen der Funktionen
Aufziehen des Uhrwerks
Ziehen Sie die Uhr von Hand auf, indem Sie die Aufzugskrone in Position 0 bis zum Anschlag vorwärts
drehen.
Einstellen der Zeit
Ziehen Sie die Krone auf Position 1 heraus und drehen Sie sie vor- oder rückwärts, bis die Zeiger die
richtige Position erreicht haben. Drücken Sie die Krone hinterher wieder sorgfältig auf Position 0 zurück.
600S
Ultraflaches mechanisches, skelettiertes Tourbillon-Uhrwerk mit Handaufzug,
Gangreserveanzeige
Tourbillon
Gangreserveanzeige

1514
ITALIANO
Caratteristiche
• Il tourbillon di forma più sottile al mondo: 3,5 mm di spessore.
• Movimento squelette.
• Il tourbillon volante dona al segnatempo un'eleganza particolare grazie alla gabbia sospesa su un
unico asse a fior di quadrante a ore 12.
• La gabbia extra-piatta (2,8 mm di spessore) pesa solamente 0,2 gr grazie ai tre ponti in titanio.
• L’effetto ottico prodotto dalla gabbia è accentuato dalla presenza dell'iniziale “P” di Piaget.
L’asimmetria del decoro ha richiesto una particolare cura nella messa a punto affinché venisse
rispettato l'equilibrio della composizione.
• Movimento di forma tonneau.
600S
Movimento meccanico tourbillon squelette extra-piatto
a carica manuale
28,6 mm
3,5 mm
22,4 mm
Funzioni
Ore e minuti centrali.
Tourbillon volante a ore 12.
Indicazione dei secondi a ore 12 tramite tourbillon volante.
Indicatore di riserva di carica a ore 6.
Finiture
Guilloché soleil.
Platina e ponti perlati a mano.
Ponti e gabbia smussati e rifiniti a mano.
Rubini: 24
Componenti: 177
Spessore del movimento: 3,5 mm (4,5 compresa la gabbia)
Dimensione del movimento: 12’’’ 3/4 x 10’’’ (28,6 mm x 22,4 mm)
Frequenza: 21.600 alternanze/ora, 3 Hz
Riserva di carica: circa 40 ore
600S
Movimento meccanico tourbillon squelette extra-piatto
a carica manuale, indicatore di riserva di carica

1716
ITALIANO
600S
Regolazione delle funzioni
600S
Movimento meccanico tourbillon squelette extra-piatto a carica manuale,
indicatore di riserva di carica
Carica del movimento
Procedere alla carica manuale con la corona in posizione 0. Ruotare la corona in senso orario, fino
all’arresto.
Regolazione dell’ora
Portare la corona in posizione 1, quindi ruotarla in senso orario o antiorario per regolare le lancette.
Al termine dell’operazione, riportare la corona in posizione 0.
AVANTI
INDIETRO
0 - 1
20
0
40
Tourbillon
Indicatore di
riserva di carica

1918
ESPAÑOL
Características especiales
• El movimiento mecánico Tourbillon más plano del mundo: 3,5 mm de grosor.
• Movimiento esqueleto.
• El tourbillon volante proporciona una elegancia particular a la pieza con la jaula suspendida de un
solo eje justo por encima de la esfera a las 12.
• La jaula ultraplana (2,8 mm de grosor) sólo pesa 0,2 g gracias a sus tres puentes de titanio.
• El efecto visual producido por la jaula está acentuado por la presencia de la inicial «P» de Piaget.
La asimetría de esta decoración exige una precisión absoluta para garantizar el equilibrio estético
del conjunto.
• Movimiento de forma tonel.
28,6 mm
3,5 mm
22,4 mm
600S
Movimiento mecánico tourbillon esqueleto de cuerda
manual ultraplano
Funciones
Horas y minutos centrales.
Tourbillon volante a las 12.
Segundero indicado por el tourbillon volante a las 12.
Indicador de reserva de marcha a las 6.
Acabados
Guilloché motivo sol.
Platina y puentes perlados a mano.
Puentes biselados y dibujados a mano.
Joyas: 24
Componentes: 177
Grosor del movimiento: 3,5 mm (4,5 mm incluyendo la caja)
Diámetro: 12’’’
3/4 x 10’’’ (28,6 mm x 22,4 mm)
Frecuencia: 21.600 a/h, 3 Hz
Reserva de marcha: aproximadamente 40 horas
600S
Movimiento mecánico tourbillon esqueleto de cuerda
manual ultraplano, indicador de reserva de marcha

2120
ESPAÑOL
600S
Ajuste de las funciones
600S
Movimiento mecánico tourbillon esqueleto de cuerda manual ultraplano,
indicador de reserva de marcha
Dar cuerda al movimiento
Proceda al remontaje manual con la corona en la posición 0. Gire la corona hacia adelante hasta que
se bloquee.
Puesta en hora
Tire de la corona, llévela a la posición 1 y gírela hacia adelante o hacia atrás para colocar las agujas.
Vuelva a colocar la corona en posición 0 después de la manipulación.
HACIA ADELANTE
HACIA ATRÁS
0 - 1
20
0
40
Tourbillon
indicador de
reserva de marcha

232222 23
PORTUGUÊS
Características específicas
• O turbilhão mais plano do mundo: com 3,5 mm de espessura.
• Movimento esquelético engastado.
• O turbilhão volante dá uma elegância particular à peça com a sua gaiola suspensa a um único eixo
rasante ao mostrador nas 12 horas.
• A gaiola extra plana (2,8 mm de espessura) pesa apenas 0,2 g graças às suas três pontes em titânio.
• O efeito visual produzido pela gaiola é acentuado pela presença da inicial “P” de Piaget.
A assimetria desta decoração exigiu uma afinação minuciosa para respeitar o equilíbrio do conjunto.
• Movimento em forma de pipa.
600S
Movimento mecânico turbilhão esquelético, extra plano
de corda manual
28,6 mm
3,5 mm
22,4 mm
Funções
Ponteiros de horas e minutos ao centro.
Turbilhão volante nas 12 horas.
Segundos nas 12 horas indicados pelo turbilhão volante.
Indicador de reserva de marcha nas 6 horas.
Acabamento
Guilhoché soleil.
Platina e pontes perladas à mão.
Pontes e gaiola biseladas e estiradas à mão.
Rubis: 24
Componentes: 177
Espessura do mecanismo: 3,5 mm (45 mm com a gaiola)
Dimensões da caixa: 12’’’ 3/4 x 10’’’ (28,6mm x 22,4mm)
Frequência: 21 600 alternâncias/hora, 3 Hz
Reserva de marcha: aproximadamente 40 horas
600S
Movimento mecânico turbilhão esquelético, extra plano
de corda manual, indicador de reserva de marcha

252424 25
PORTUGUÊS
600S
Regulação das funções
600S
Movimento mecânico turbilhão esquelético, extra plano de corda manual,
indicador de reserva de marcha
Dar corda ao mecanismo
Dar corda manualmente com a coroa em posição 0. Rodar a coroa para a frente até ao final do percurso.
Acertar a hora
Extrair a coroa até à posição 1 e rodá-la para a frente ou para trás para acertar os ponteiros. No final da
operação, introduzir a coroa em posição 0. FRENTE
TRÁS
0 - 1
20
0
40
Turbilhão
indicador de
reserva de marcha

2726
РУССКИЙ
Особые характеристики
• Самый тонкий по форме турбийон в мире: толщиной 3,5 мм.
• Скелетонизированный механизм.
• Особую элегантность механизму придает парящий турбийон, расположенный прямо над
циферблатом в положении «12 часов», с кареткой, подвешенной единственной оси.
• Ультратонкая каретка (толщина 2,8 мм) с тремя мостами из титана весит всего 0,2 г.
• Визуальный эффект, производимый кареткой, усиливает фирменный инициал Piaget – «P».
Асимметричный декор требует особой точности отделки для сохранения сбалансированности
механизма.
• Механизм в форме бочонка.

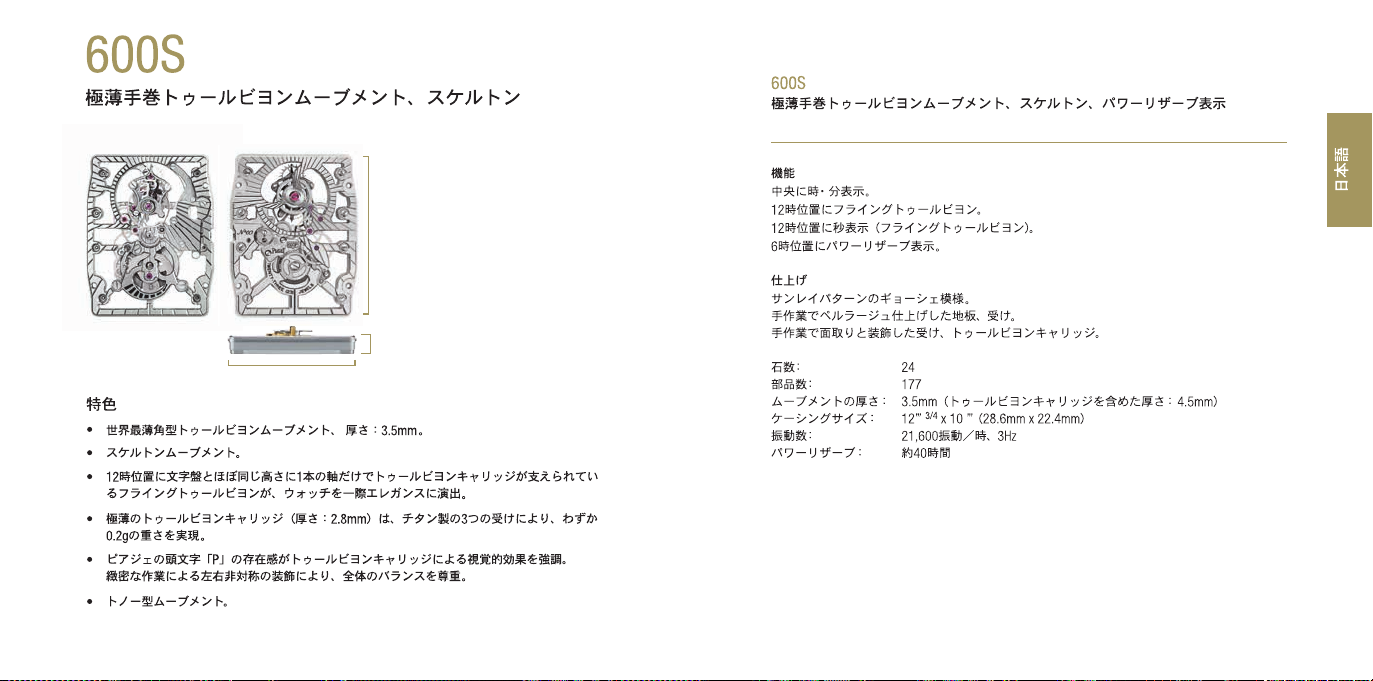

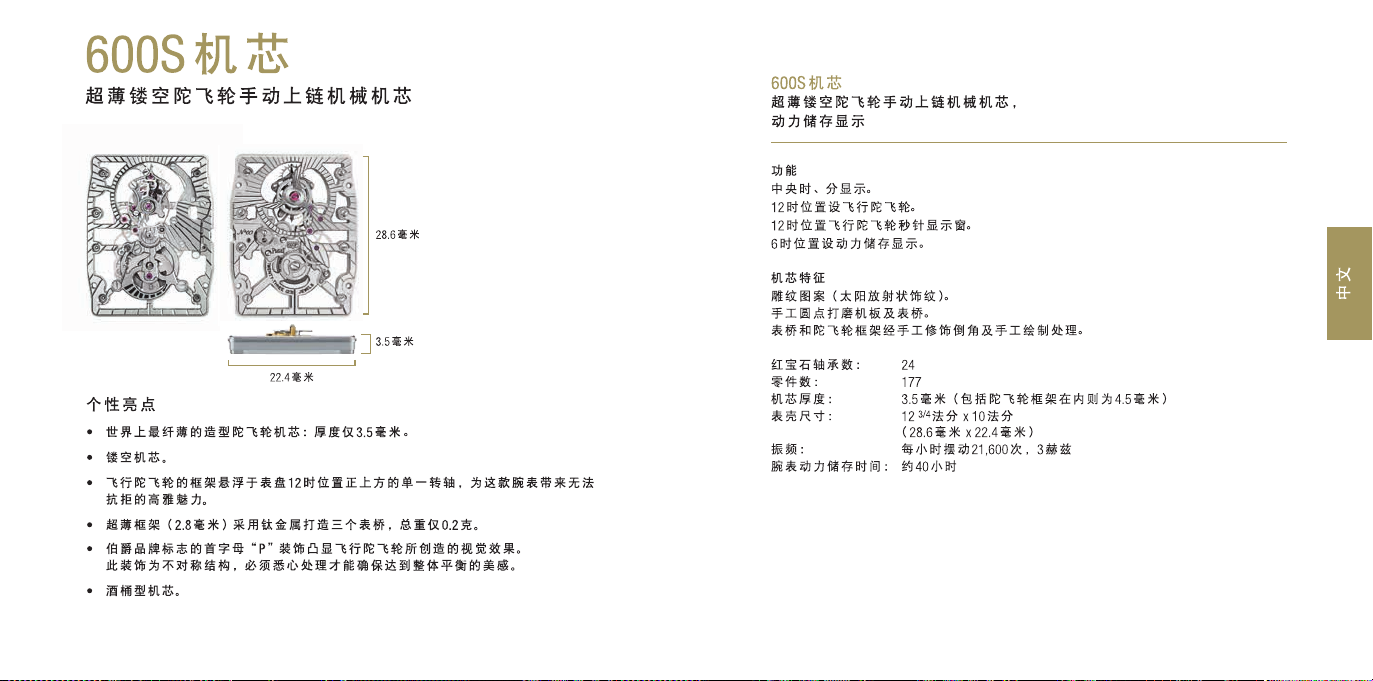

600S
Ультратонкий скелетонизированный механизм с ручным заводом,
турбийон
28,6 мм
3,5 мм
22,4 мм
Функции
Центральные часовая и минутная стрелки.
Парящий турбийон в положении «12 часов».
Индикация секунд в положении «12 часов» при помощи парящего турбийона.
Указатель запаса хода в положении «6 часов».
Отделка
Гильошированный узор «солнечные лучи».
Платина и мосты с жемчужным зернением ручной работы.
Удлиненные мосты и каретка со скошенными вручную углами.
Количество камней: 24
Количество деталей: 177
Толщина: 3,5 мм (4,5 мм с кареткой)
Размеры корпуса: 12
’’’
3/4
x 10 ’’’ (28,6 мм x 22,4 мм)
Частота
: 21 600 полуколебаний/час, 3 Гц
Запас хода
: около 40 часов
600S
Ультратонкий скелетонизированный механизм с ручным
заводом, турбийон, указатель запаса хода

2928
РУССКИЙ
600S

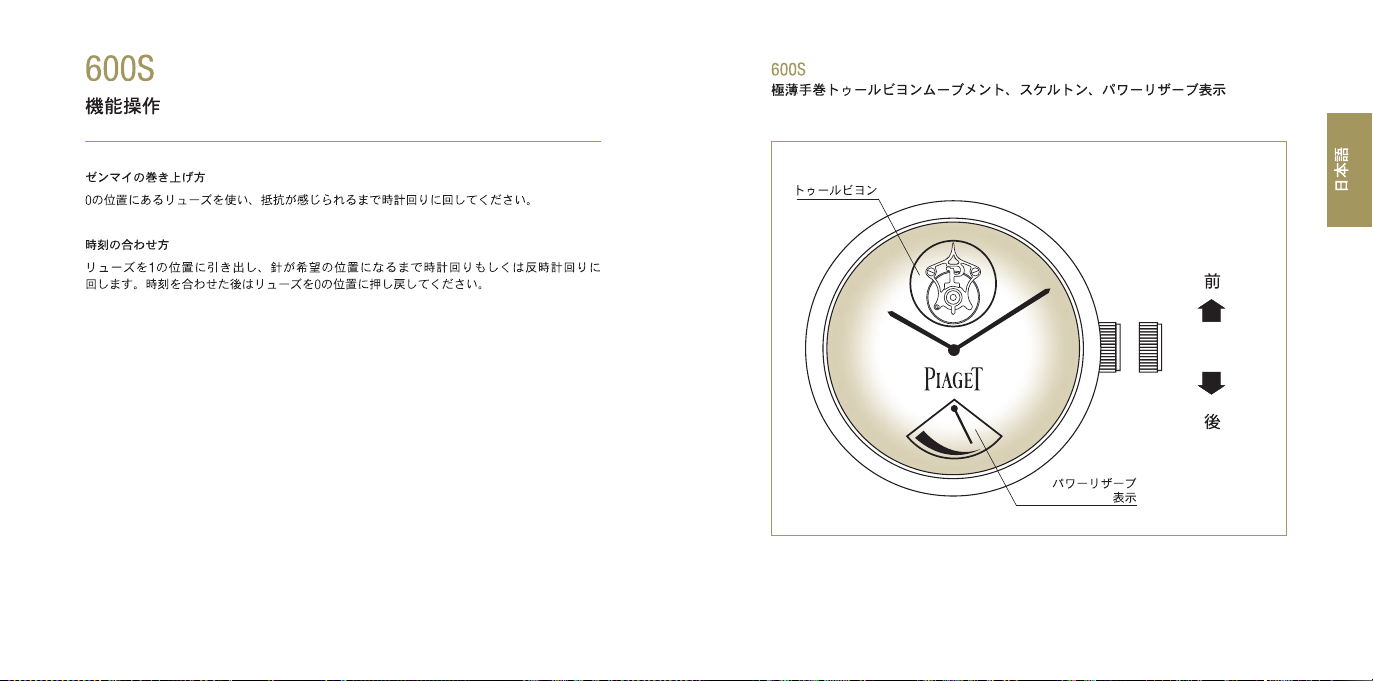

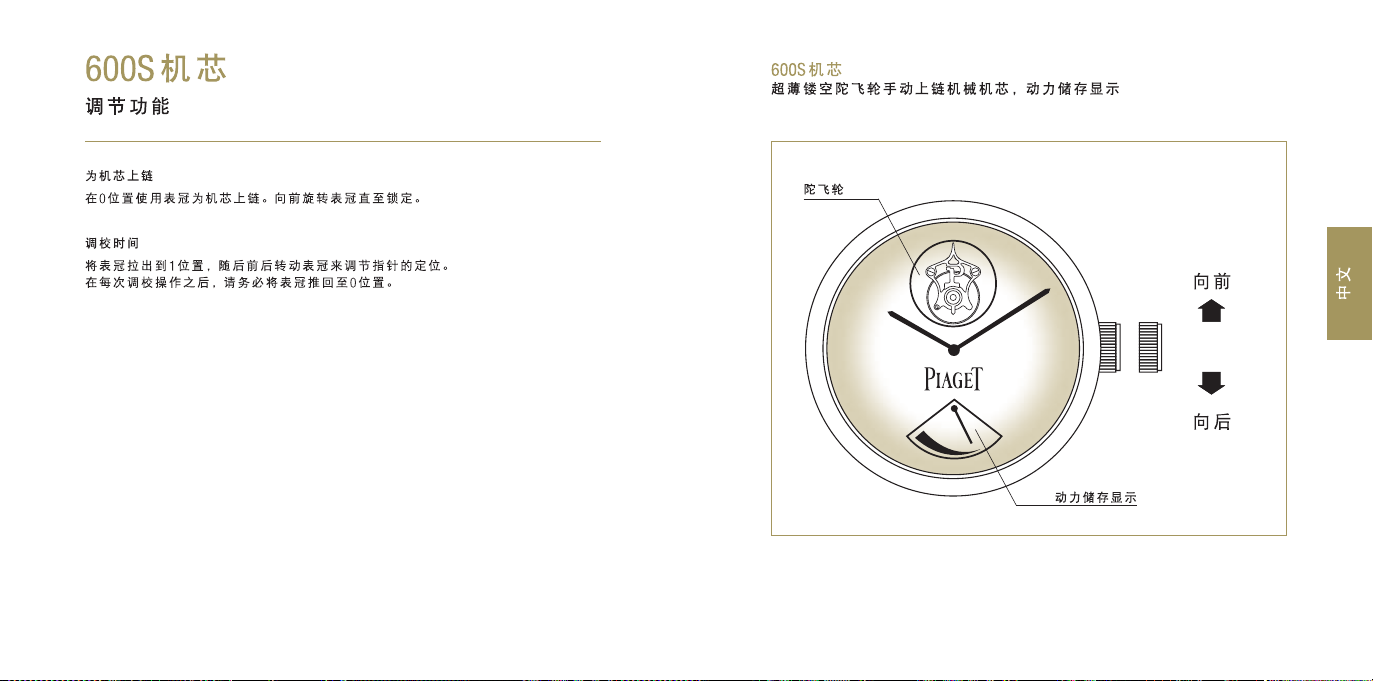

Настройка показаний часов
600S
Ультратонкий скелетонизированный механизм с ручным заводом, турбийон,
указатель запаса хода
Завод механизма
Для ручного завода заводная головка должна быть в положении 0. Поверните заводную головку
вперед до упора.
Настройка точного времени
Приведите заводную головку в положение 1, затем поверните ее вперед или назад для установки
стрелок. Возвращайте заводную головку в положение 0 после каждой операции.
ВПЕРЕД
НАЗАД
0 - 1
20
0
40
Турбийон
Указатель
запаса хода

3130
28.6mm
3.5mm
22.4mm

3332
0 - 1
20
0
40

3534

3736
0 - 1
20
0
40
