Piaget 1270P User manual

2
6
10
14
18
22
26
30
34
38
45
1270P_DFU532.indd 1 10.04.12 10:45

Spécificités
•฀฀L’un฀des฀tourbillons฀à฀remontage฀automatique฀les฀plus฀plats฀du฀monde,฀5,5฀mm฀d’épaisseur•฀Premier฀tourbillon฀à฀remontage฀automatique฀Piaget•฀฀Le฀tourbillon฀volant฀donne฀une฀élégance฀particulière฀à฀la฀pièce฀avec฀la฀cage฀suspendue฀sur฀un฀seul฀axe฀à฀eur฀de฀cadran฀à฀1h.•฀฀La฀cage฀extra-plate฀(2,8฀mm฀d’épaisseur)฀ne฀pèse฀que฀0,2฀g฀grâce฀à฀ses฀trois฀ponts฀en฀titane.•฀฀L’effet฀visuel฀produit฀par฀la฀cage฀est฀accentué฀par฀la฀présence฀de฀l’initiale฀«฀P฀»฀de฀Piaget.฀L’asymétrie฀de฀ce฀décor฀a฀exigé฀une฀minutieuse฀mise฀au฀point฀pour฀que฀soit฀respecté฀l’équilibre฀฀de฀l’ensemble.•฀฀Mouvement฀de฀forme฀coussin•฀฀Seconde฀indiquée฀par฀le฀tourbillon฀volant•฀฀Codes฀de฀l’horlogerie฀traditionnelle฀inversés฀:฀ponts฀côté฀cadran,฀platine฀et฀réserve฀de฀marche฀côté฀fond.1270PTourbillon฀mécanique฀extra-plat฀à฀remontage฀automatique34,9 mm
5,5 mm
34,9 mm
1270P_DFU532.indd 2 10.04.12 10:45

3
FRANÇAIS
FonctionsHeure, minute décentrées à 5h
Tourbillon volant à 1h
Seconde indiquée par la cage à 1h
Réserve de marche côté fond
FinitionsCôté fond : Côtes de Genève circulaires partant
du centre du tourbillon
Côté cadran : Platine guillochée et satinée soleil
partant du centre d’aiguillage
Platine perlée et anglée à la main
Ponts perlés, satinés soleil, anglés et étirés à la main
Roues cerclées et couvercle de barillet satiné soleil
Masse oscillante guillochée en platine
décorée du blason Piaget
Vis bleuies côté ponts
Nombre de rubis : 35
Composants : 269
Hauteur de mouvement : 5,5 mm
Dimensions d’encageage : 151/2’’’ (ø 34,9 mm)
Alternance : 21’600 alternances/heure
Réserve de marche : environ 40 heures
1270PTourbillon฀mécanique฀extra-plat฀à฀remontage฀automatique,฀indicateur฀de฀réserve฀de฀marche1270P_DFU532.indd 3 10.04.12 10:45

4
1270PRéglage฀des฀fonctionsRemontage฀du฀mouvementLe remontage est assuré par le mouvement du poignet lorsque la montre est portée. Si la montre n’a
pas été portée depuis environ 40 heures, procédez au remontage manuel en position 0, en tournant la
couronne vers l’avant (environ 10 tours de couronne sont suffisants pour relancer le mécanisme).
Mise฀à฀l’heure฀Tirez la couronne en position 1, puis tournez-la dans le sens avant ou arrière pour positionner les aiguilles.
Pour une mise à l’heure précise, veillez à opérer le dernier tour de couronne vers l’avant. Repoussez la
couronne en position 0 à la fin de la manipulation.
1270P_DFU532.indd 4 10.04.12 10:45

AVANT
APRÈS
0 - 1

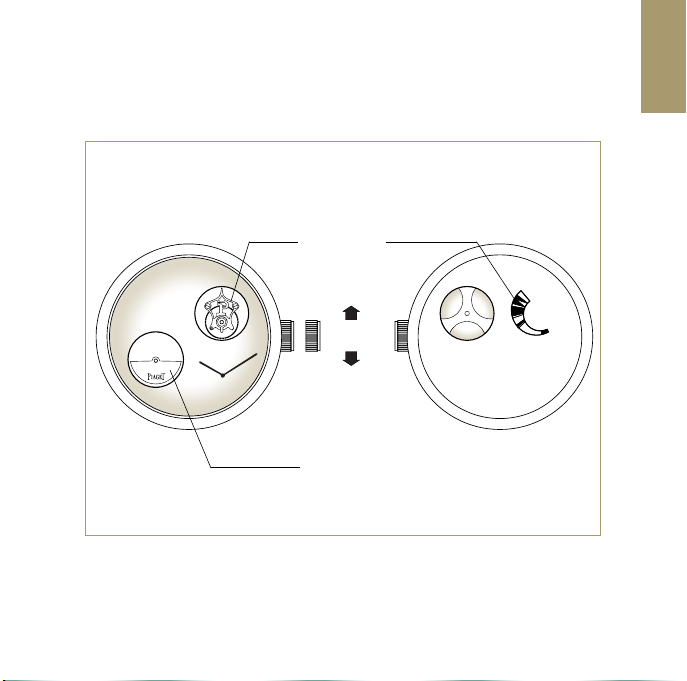

5
FRANÇAIS
Tourbillon
Indicateur de
réserve de marche
Masse oscillante
1270PTourbillon฀mécanique฀extra-plat฀à฀remontage฀automatique,฀indicateur฀de฀réserve฀de฀marche1270P_DFU532.indd 5 10.04.12 10:45

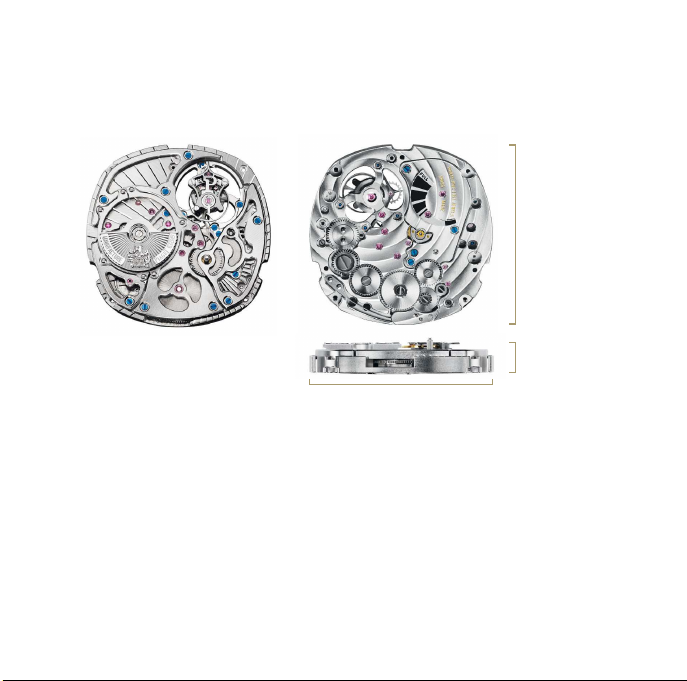

Specic฀highlights฀•฀฀One฀of฀the฀world’s฀thinnest฀shaped฀self-winding฀tourbillon,฀5.5฀mm฀thick•฀฀Piaget’s฀rst฀automatic฀tourbillon•฀฀The฀ying฀tourbillon฀gives฀the฀piece฀an฀undeniable฀elegance,฀with฀the฀carriage฀suspended฀from฀a฀single฀axis฀just฀above฀the฀dial฀at฀1฀o’clock.•฀฀The฀ultra-thin฀carriage฀(2.8฀mm)฀weighs฀only฀0.2฀g฀thanks฀to฀its฀three฀titanium฀bridges.•฀฀The฀visual฀effect฀produced฀by฀the฀ying฀tourbillon฀is฀accentuated฀by฀the฀presence฀of฀the฀“P”฀initial.฀The฀asymmetrical฀nature฀of฀this฀decorative฀feature฀required฀meticulous฀development฀to฀ensure฀the฀overall฀balance.•฀฀Coussin-shaped฀movement•฀฀Seconds฀indicated฀by฀the฀ying฀tourbillon•฀฀Reversed฀watchmaking฀codes:฀bridges฀on฀dial฀side,฀plate฀and฀power฀reserve฀on฀case-back.1270PUltra-thin฀self-winding฀mechanical฀tourbillon34.9 mm
5.5 mm
34.9 mm
1270P_DFU532.indd 6 10.04.12 10:45

7
ENGLISH
FunctionsOff-centred hours and minutes at 5 o’clock
Flying tourbillon at 1 o’clock
Seconds indicated by the flying tourbillon at 1 o’clock
Power reserve indicator on the case-back
FinishingBack side: Circular Côtes de Genève from the centre
of the tourbillon
Dial side: Sunburst guilloché and satin-brushed
mainplate from the hours and minutes
Circular-grained and hand-drawn plate
Hand-bevelled, hand circular-grained, hand-drawn
and sunburst satin-brushed bridges
Circular satin-brushed wheels and sunburst
satin-brushed barrel cover
Guilloché platinum oscillating weight
with Piaget coat of arms
Blued screws on bridges
Jewels: 35
Components: 269
Movement thickness: 5.5 mm
Casing dimensions: 151/2’’’ (ø 34.9 mm)
Frequency: 21,600 vibrations/hour
Power reserve: approximately 40 hours
1270PUltra-thin฀self-winding฀mechanical฀tourbillon,฀power฀reserve฀indicator1270P_DFU532.indd 7 10.04.12 10:45

8
1270PAdjusting฀the฀functionsWinding฀the฀movementSelf-winding watches are wound by the movement of the wrist when the watch is worn. If the watch has
not been worn for around 40 hours, wind it by hand with the crown in position 0, that is, turn the crown in
the forward direction (around 10 turns of the crown are sufficient to restart the mechanism).
Setting฀the฀time฀Pull the crown out to position 1, then turn it forward or backward to position the hands. To set time
precisely, make sure the last turn of the crown is in a forward direction. Push the crown back to position
0 after the adjustment.
1270P_DFU532.indd 8 10.04.12 10:45

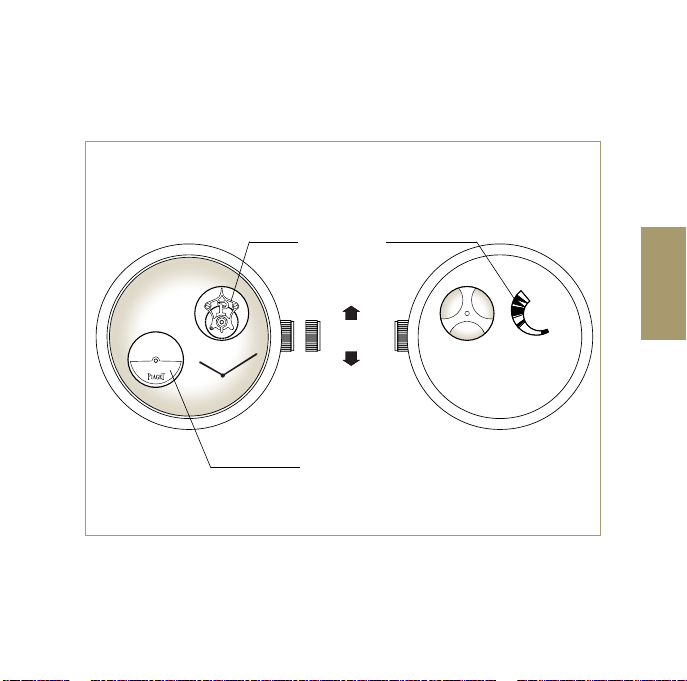

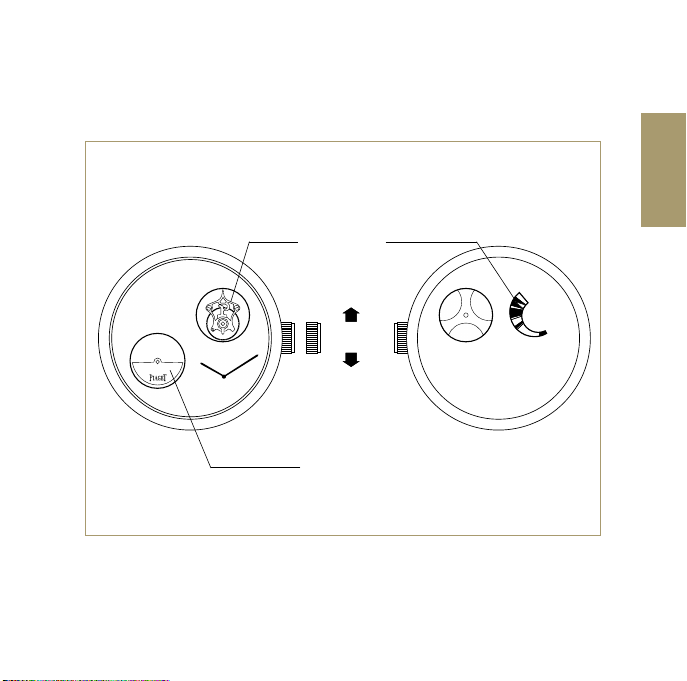

9
ENGLISH
FORWARD
BACKWARD
0 - 1
Tourbillon
Power reserve
indicator
Oscillating weight
1270PUltra-thin฀self-winding฀mechanical฀tourbillon,฀power฀reserve฀indicator1270P_DFU532.indd 9 10.04.12 10:45

Besonderheiten฀•฀฀Mit฀5,5฀mm฀Höhe฀eines฀der฀achsten฀Tourbillon-Uhrwerke฀mit฀Automatikaufzug฀der฀Welt•฀Erstes฀Piaget-Tourbillon฀mit฀Automatikaufzug•฀฀Das฀iegende฀Tourbillon฀verleiht฀dem฀Stück฀mit฀seinem฀Käg,฀der฀an฀einer฀einzigen฀Achse฀nahe฀des฀Zifferblatts฀bei฀1฀Uhr฀angebracht฀ist,฀eine฀besondere฀Eleganz.•฀฀Der฀ultraache฀Käg฀(2,8฀mm฀Höhe)฀wiegt฀dank฀seiner฀drei฀Brücken฀aus฀Titan฀lediglich฀0,2฀g.•฀฀Der฀optische฀Effekt฀des฀Kägs฀wird฀durch฀die฀Initiale฀„P“฀für฀Piaget฀zusätzlich฀unterstrichen.฀
Um฀trotz฀der฀Asymmetrie฀dieser฀Kreation฀die฀Ausgewogenheit฀des฀Ensembles฀zu฀wahren,฀bedurfte฀es฀einer฀minutiösen฀Ausrichtung.•฀฀Uhrwerk฀in฀Kissenform•฀฀Sekundenanzeige฀durch฀das฀iegende฀Tourbillon•฀฀Förmlich฀auf฀den฀Kopf฀gestellte฀Regeln฀der฀traditionellen฀Uhrmacherei:฀Brücken฀auf฀der฀Zifferblattseite,฀Werkplatte฀und฀Gangreserve฀auf฀dem฀Boden.1270PUltraaches,฀mechanisches฀Tourbillon-Uhrwerk฀mit฀Automatikaufzug34,9 mm
5,5 mm
34,9 mm
1270P_DFU532.indd 10 10.04.12 10:45

11
DEUTSCH
FunktionenDezentrierte Stunden- und Minutenanzeige bei 5 Uhr
Fliegendes Tourbillon bei 1 Uhr
Sekundenanzeige durch den Käfig bei 1 Uhr
Gangreserveanzeige auf dem Boden
VeredelungenAuf dem Boden: Von der Tourbillonmitte ausgehende
kreisförmige Genfer Streifen
Zifferblattseite: Guillochierte Werkplatte mit
von der Zeigermitte ausgehender Sonnensatinierung
Von Hand perlierte und anglierte Werkplatte
Von Hand anglierte und gestreckte, perlierte Brücken mit
Sonnensatinierung
Kreisförmig satinierte Räder und Federhausdeckel mit
Sonnensatinierung
Guillochierter Rotor aus Platin
mit eingraviertem Piaget-Wappen
Gebläute Schrauben auf den Brücken
Lagersteine: 35
Einzelteile: 269
Uhrwerkshöhe: 5,5 mm
Gehäusedurchmesser: 151/2’’’ (ø 34,9 mm)
Frequenz: 21.600 Halbschwingungen/Stunde
Gangreserve: etwa 40 Stunden
1270PUltraaches,฀mechanisches฀Tourbillon-Uhrwerk฀mit฀Automatikaufzug,฀Gangreserveanzeige1270P_DFU532.indd 11 10.04.12 10:45

12
1270PEinstellen฀der฀FunktionenAufziehen฀des฀UhrwerksBei Automatikwerken vollzieht sich das Aufziehen durch die natürlichen Bewegungen am Handgelenk.
Wurde die Uhr jedoch ca. 40 Stunden nicht getragen, sollten Sie sie folgendermaßen von Hand aufziehen:
Drehen Sie die Aufzugskrone in Position 0 vorwärts (ungefähr 10 Umdrehungen reichen, um den
Automatikmechanismus wieder in Gang zu setzen).
Einstellen฀der฀Zeit฀Ziehen Sie die Krone auf Position 1 heraus, und drehen Sie sie vor- oder rückwärts, bis die Zeiger
die richtige Position erreicht haben. Zur präzisen Zeiteinstellung muss die letzte Umdrehung der Krone
vorwärts erfolgen. Drücken Sie die Krone hinterher wieder sorgfältig auf Position 0 zurück.
1270P_DFU532.indd 12 10.04.12 10:45

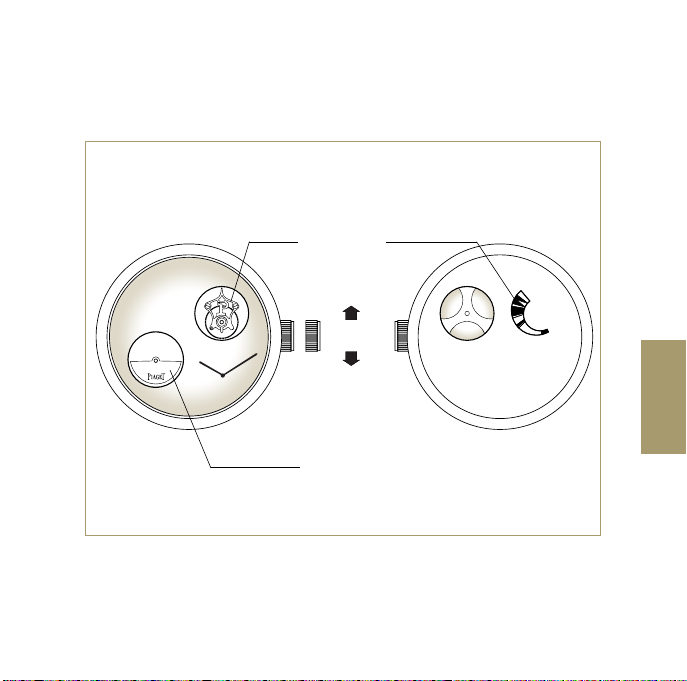

13
DEUTSCH
VORWÄRTS
RÜCKWÄRTS
0 - 1
Tourbillon Gangreserveanzeige
Rotor
1270PUltraaches,฀mechanisches฀Tourbillon-Uhrwerk฀mit฀Automatikaufzug,฀Gangreserveanzeige1270P_DFU532.indd 13 10.04.12 10:45

Caratteristiche฀•฀฀Uno฀dei฀tourbillon฀a฀carica฀automatica฀più฀piatti฀al฀mondo,฀5,5฀mm฀di฀spessore•฀Primo฀tourbillon฀Piaget฀a฀carica฀automatica•฀Il฀tourbillon฀volante฀dona฀al฀segnatempo฀un’eleganza฀particolare฀grazie฀alla฀gabbia฀sospesa฀su฀un฀unico฀asse฀a฀or฀di฀quadrante฀a฀ore฀1•฀La฀gabbia฀extra-piatta฀(2,8฀mm฀di฀spessore)฀pesa฀solamente฀0,2฀grammi฀grazie฀ai฀tre฀ponti฀in฀titanio.•฀L’effetto฀ottico฀prodotto฀dalla฀gabbia฀è฀accentuato฀dalla฀presenza฀dell’iniziale฀“P”฀di฀Piaget฀L’asimmetria฀del฀decoro฀ha฀richiesto฀una฀particolare฀cura฀nella฀messa฀a฀punto฀afnché฀venisse฀rispettato฀l’equilibrio฀d’insieme•฀Movimento฀di฀forma฀coussin•฀Indicazione฀dei฀secondi฀tramite฀tourbillon฀volante•฀฀Codici฀dell’orologeria฀tradizionale฀rivisitati:฀ponti฀lato฀quadrante,฀platina฀e฀riserva฀di฀carica฀lato฀fondello1270PTourbillon฀meccanico฀extra-piatto฀a฀carica฀automatica34,9 mm
5,5 mm
34,9 mm
1270P_DFU532.indd 14 10.04.12 10:45

15
ITALIANO
FunzioniOre, minuti decentrati a ore 5
Tourbillon volante a ore 1
Secondi indicati dalla gabbia a ore 1
Riserva di carica lato fondello
FinitureLato fondello: Côtes de Genève circolari che partono
dal centro del tourbillon
Lato quadrante: platina guilloché e satinata effetto soleil
a partire dal centro delle lancette
Platina perlata e smussata a mano
Ponti perlati, satinati effetto soleil, smussati e rifiniti a mano
Ruote cerchiate e coperchio del bariletto satinato effetto soleil
Massa oscillante guilloché in platino
decorata col blasone Piaget
Viti azzurrate sui ponti
Rubini: 35
Componenti: 269
Spessore del movimento: 5,5 mm
Dimensione del movimento: 151/2’’’ (ø 34,9 mm)
Frequenza: 21.600 alternanze/ora
Riserva di carica: circa 40 ore
1270PTourbillon฀meccanico฀extra-piatto฀a฀carica฀automatica,฀indicatore฀di฀riserva฀di฀carica1270P_DFU532.indd 15 10.04.12 10:45

16
1270PRegolazione฀delle฀funzioniCarica฀del฀movimentoPer gli orologi automatici, la carica è assicurata dal movimento del polso mentre si indossa l’orologio.
Se l’orologio non viene indossato per circa 40 ore, occorre procedere alla carica manuale in posizione 0,
facendo ruotare la corona in avanti (circa 10 giri di corona sono sufficienti per far ripartire il meccanismo).
Regolazione฀dell’ora฀Portare la corona in posizione 1, quindi ruotarla in senso orario o antiorario per regolare le lancette.
Per regolare l’ora in modo preciso, effettuare l’ultima rotazione della corona in senso orario. Al termine
dell’operazione, riportare la corona in posizione 0.
1270P_DFU532.indd 16 10.04.12 10:45

17
ITALIANO
AVANTI
INDIETRO
0 - 1
Tourbillon
Indicatore di riserva
di carica
Massa oscillante
1270PTourbillon฀meccanico฀extra-piatto฀a฀carica฀automatica฀Indicatore฀di฀riserva฀di฀carica1270P_DFU532.indd 17 10.04.12 10:45

Características฀especiales฀•฀฀Uno฀de฀los฀tourbillones฀mecánicos฀más฀planos฀del฀mundo,฀5,5฀mm฀de฀grosor•฀Primer฀tourbillon฀automático฀Piaget•฀฀El฀tourbillon฀volante฀conere฀una฀elegancia฀particular฀a฀la฀pieza฀con฀la฀jaula฀suspendida฀de฀un฀sólo฀eje,฀justo฀encima฀de฀la฀esfera฀a฀la฀1.•฀฀La฀jaula฀ultrapana฀(2,8฀mm฀de฀grosor),฀sólo฀pesa฀0,2฀g฀gracias฀a฀sus฀tres฀puentes฀de฀titanio.•฀฀El฀efecto฀visual฀producido฀por฀la฀jaula฀es฀acentuado฀por฀la฀presencia฀de฀la฀inicial฀«P»฀de฀Piaget.฀
La฀asimetría฀de฀esta฀decoración฀es฀fruto฀de฀un฀trabajo฀minucioso฀con฀el฀que฀se฀ha฀logrado฀
respetar฀el฀equilibrio฀del฀conjunto.•฀฀Movimiento฀de฀forma฀cojín•฀฀Segundos฀indicados฀por฀el฀tourbillon฀volante•฀฀Códigos฀relojeros฀tradicionales฀invertidos:฀puentes฀del฀lado฀de฀la฀esfera,฀platina฀y฀reserva฀de฀marcha฀en฀el฀dorso฀del฀reloj.1270PMovimiento฀mecánico฀automático฀tourbillon฀ultraplano34,9 mm
5,5 mm
34,9 mm
1270P_DFU532.indd 18 10.04.12 10:45

19
ESPAÑOL
FuncionesHoras y minutos descentrados a las 5
Tourbillon volante a la 1
Segundos indicados por la jaula a la 1
Reserva de marcha en el fondo
AcabadosFondo: Côtes de Genève circulares partiendo
del centro del tourbillon
Lado esfera: platina guillochée y satinada con efecto
“sunburst” partiendo del centro de las agujas
Platina perlada y pintada a mano
Puentes perlados, satinados con efecto “sunburst”,
biselados y pintados a mano
Ruedas cercladas y tapa del barrilete satinada
con efecto “sunburst”
Masa oscilante guillochée de platino
decorada con el escudo Piaget
Tornillos azulados en los puentes
Joyas: 35
Componentes: 269
Grosor del movimiento: 5,5 mm
Diámetro: 151/2’’’ (ø 34,9 mm)
Frecuencia: 21.600 a/h
Reserva de marcha: aproximadamente 40 horas
1270PMovimiento฀mecánico฀automático฀tourbillon฀ultraplano,฀indicador฀de฀reserva฀de฀marcha1270P_DFU532.indd 19 10.04.12 10:45

20
1270PAjuste฀de฀las฀funcionesDar฀cuerda฀al฀movimientoEn los relojes automáticos, el remontaje se realiza a través del movimiento de la muñeca del portador.
Pero si el reloj no se ha llevado en las últimas 40 horas, proceda al remontaje manual en la posición 0,
es decir, gire la corona hacia adelante (unas 10 vueltas de corona bastan para poner el mecanismo en
marcha).
Puesta฀en฀hora฀Tire de la corona, llévela a la posición 1 y gírela hacia adelante o hacia atrás para colocar las agujas.
Para una puesta en hora precisa, la última vuelta de corona debe ser efectuada hacia adelante. Vuelva
a colocar la corona en posición 0 después de la manipulación.
