Piaget 1200D User manual

2
Français
6
English
10
Deutsch
14
Italiano
18
Español
22
Português
26
Русский
34
中文
30
日本語
38
한국어
45

32
D
Mouvement mécanique à remontage
automatique extra-plat, squelette serti
de diamants
FONCTIONS
Heure et minute au centre.
FINITIONS
Platine en or blanc 14K sertie
de 259 diamants (env. 0,84 ct).
11 cabochons en saphir noir (env. 0,17 ct).
Ponts satinés soleil.
Platine et ponts anglés et étirés à la main.
Roues cerclées et satinées soleil.
Pieds de vis borgnes, têtes de vis polies,
fentes anglées.
Vis dissimulées par 11 cabochons
de saphir noir en serti clos sur la platine.
Un « P » est apposé sur la raquetterie
comme signature Piaget.
Blason gravé sur la masse oscillante
en platine noire.
Vis noires côté ponts et platine.
SPÉCIFICITÉS
• Platine extra-plate squelette en or sertie : savoir-faire unique.
• Mouvement squelette serti à remontage automatique le plus plat du monde (3 mm).
• Mouvement développé sur la base du 1200S.
• Squelette extra-plat, fruit de l’expertise unique Piaget (600S, 600D, 838S, 838D, 1200S).
MOUVEMENTSMÉCANIQUEÀREMONTAGEAUTOMATIQUE
EXTRAPLATSSQUELETTESERTIDEDIAMANTS
1200D
31,9 mm
3 mm
Nombre de rubis :
Composants :
Hauteur de mouvement :
Dimensions d’encageage :
Alternance :
Réserve de marche :
26
191
3 mm
14’’’1 /4 (31,9 mm)
21’600 alternances/
heure, 3 Hz
environ 44 heures
FRANÇAIS
D
Mouvement mécanique à remontage
automatique extra-plat, squelette serti
de diamants
FONCTIONS
Heure et minute au centre.
FINITIONS
Platine en or rose 14K sertie
de 259 diamants (env. 0,84 ct).
11 cabochons en rubis (env. 0,17 ct).
Ponts satinés soleil.
Platine et ponts anglés et étirés à la main.
Roues cerclées et satinées soleil.
Pieds de vis borgnes, têtes de vis polies,
fentes anglées.
Vis dissimulées par 11 cabochons
en rubis en serti clos sur la platine.
Un « P » est apposé sur la raquetterie
comme signature Piaget.
Blason gravé sur la masse oscillante
en platine couleur or rose.
Vis en or rose côté pont et platine.
Nombre de rubis :
Composants :
Hauteur de mouvement :
Dimensions d’encageage :
Alternance :
Réserve de marche :
26
191
3 mm
14’’’1 /4 (31,9 mm)
21’600 alternances/
heure, 3 Hz
environ 44 heures
Disponible en
or rose 14K serti

54
REMONTAGEDUMOUVEMENT
Le remontage automatique est assuré par le mouvement du poignet lorsque la montre est
portée. Si la montre n’a pas été portée depuis environ 44 heures, procédez au remontage
manuel en position 0, en tournant la couronne vers l’avant (environ 10 tours de couronne
sont suffisants pour relancer le mécanisme).

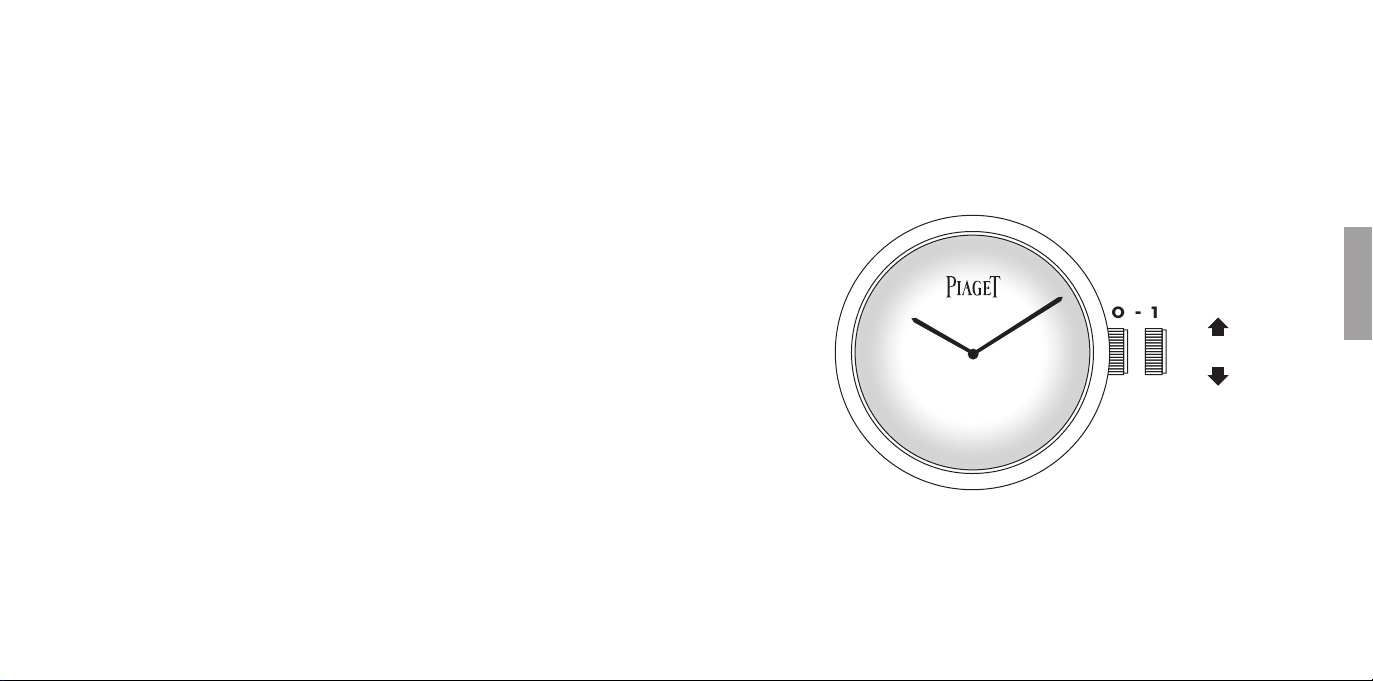

MISEÀL’HEURE
Tirez la couronne en position 1, puis tournez-la dans le sens avant ou arrière pour
positionner les aiguilles. Repoussez la couronne en position 0 à la fin de la manipulation.
RÉGLAGEDESFONCTIONS
1200D
0 - 1
MOUVEMENTSMÉCANIQUEÀREMONTAGEAUTOMATIQUE
EXTRAPLATSSQUELETTESERTIDEDIAMANTS
ARRIÈRE
AVANT
FRANÇAIS

76
D
Ultra-thin diamond-set skeleton self-winding
mechanical movement
FUNCTIONS
Central hours and minutes.
FINISHING
14K diamond-set white gold plate with
259 diamonds (approx. 0.84 ct).
11 black sapphire cabochons (approx. 0.17 ct).
Sunburst satin-brushed bridges.
Hand-bevelled and hand-drawn bridges
and plate.
Circular and sunburst satin-brushed wheels.
Polished blind tapped screws, polished heads,
bevelled slots.
Screws hidden by 11 closed-set cabochon-cut
black sapphires on the plate.
“P” fixed to the regulator-assembly
as Piaget signature.
Engraved coat of arms on the black platinum
oscillating weight.
Black screws on plate and bridges.
Jewels:
Components:
Movement thickness:
Casing dimensions:
Frequency:
Power reserve:
26
191
3 mm
14’’’1 /4 (31.9 mm)
21’600 vibrations/
hour, 3 Hz
approximately 44 hours
SPECIFICHIGHLIGHTS
• Ultra-thin diamond-set skeleton gold plate: unique know-how.
• The world’s thinnest self-winding mechanical diamond-set skeleton movement (3 mm).
• Movement developed on the basis of the 1200S.
• Piaget unique ultra-thin skeleton know-how (600S, 600D, 838S, 838D, 1200S).
ULTRATHINDIAMONDSETSKELETONSELFWINDING
MECHANICALMOVEMENTS
1200D
ENGLISH
31.9 mm
3 mm
Available in 14K
diamond-set
pink gold version
D
Ultra-thin diamond-set skeleton self-winding
mechanical movement
FUNCTIONS
Central hours and minutes.
FINISHING
14K diamond-set pink gold plate with
259 diamonds (approx. 0.84 ct).
11 red rubies cabochons (approx. 0.17 ct).
Sunburst satin-brushed bridges.
Hand-bevelled and hand-drawn bridges
and plate.
Circular and sunburst satin-brushed wheels.
Polished blind tapped screws, polished heads,
bevelled slots.
Screws hidden by 11 closed-set cabochon-cut
red rubies on the plate.
“P” fixed to the regulator assembly
as Piaget signature.
Engraved coat of arms on the pink gold
coloured platinum oscillating weight.
Pink gold screws on plate and bridges.
Jewels:
Components:
Movement thickness:
Casing dimensions:
Frequency:
Power reserve:
26
191
3 mm
14’’’1 /4 (31.9 mm)
21’600 vibrations/
hour, 3 Hz
approximately 44 hours

98
WINDINGTHEMOVEMENT
Self-winding watches are wound by the movement of the wrist when the watch is worn.
If the watch has not been worn for around 44 hours, wind it by hand with the crown in
position 0, that is, turn the crown in the forward direction (around 10 turns of the crown
are sufficient to restart the mechanism).
SETTINGTHETIME
Pull the crown out to position 1, then turn it forward or backward to position the hands.
Push the crown back to position 0 aer the adjustment.
ADJUSTINGTHEFUNCTIONS
1200D ULTRATHINDIAMONDSETSKELETONSELFWINDING
MECHANICALMOVEMENTS
0 - 1
BACKWARD
FORWARD
ENGLISH

1110
D
Ultraflaches edelsteinbesetztes skelettiertes
mechanisches Uhrwerk mit Automatikaufzug
FUNKTIONEN
Zentrale Stunden- und Minutenanzeige.
VEREDELUNGEN
Werkplatte aus 14-karätigem Weißgold,
mit 259 Diamanten (ca. 0,84 ct.) besetzt.
11 schwarze Saphir-Cabochons (ca. 0,17 ct.).
Brücken mit Sonnensatinierung.
Von Hand anglierte und bearbeitete Werkplatte
und Brücken.
Kreisförmig geschliffene Räder mit Sonnensatinierung.
Blinde Schraubenenden, polierte Schraubenköpfe,
abgeschrägte Schlitze.
Schrauben durch 11 schwarze Saphir-Cabochons in
geschlossener Fassung auf der Werkplatte verdeckt.
Piaget-Signatur „P“ auf der Regulatoreinheit.
Eingraviertes Wappen auf dem schwarzen Platinrotor.
Schwarze Schrauben auf den Brücken und der Werkplatte.
Anzahl der Lagersteine:
Anzahl der Bauteile:
Werkhöhe:
Maße zur Gehäusepassung:
Frequenz:
Gangreserve:
26
191
3 mm
14’’’1 /4 (31,9 mm)
21.600 Halbschwingungen/
Stunde, 3 Hz
ca. 44 Stunden
ULTRAFLACHESEDELSTEINBESETZTESSKELETTIERTES
MECHANISCHESUHRWERKMITAUTOMATIKAUFZUG
1200D
BESONDERHEITEN
• Skelettierte und edelsteinbesetzte ultraflache Werkplatte: einzigartiges Savoir-faire.
• Flachstes skelettiertes und edelsteinbesetztes Automatikwerk der Welt (3 mm).
• Uhrwerk auf der Basis des 1200S entwickelt.
• Skelettiert und ultraflach: einzigartige Kunstfertigkeit von Piaget
(600S, 600D, 838S, 838D, 1200S).
31,9 mm
3 mm
DEUTSCH
ATTENTION!!! VISIBLEMENT on
met 14K check le 580-584P
mais aussi 1270S
et pas 14-karätigem
IDEM pour les autres langues

1312
AUFZIEHENDESUHRWERKS
Automatikuhren werden durch die natürlichen Bewegungen am Handgelenk aufgezogen.
Wurde die Uhr jedoch ca. 44 Stunden nicht getragen, sollten Sie sie folgendermaßen
von Hand aufziehen: Drehen Sie die Aufzugskrone in Position 0 vorwärts (ungefähr 10
Umdrehungen reichen, um den Automatikmechanismus wieder in Gang zu setzen).
EINSTELLENDERZEIT
Ziehen Sie die Krone auf Position 1 heraus und drehen Sie sie vor- oder rückwärts, bis
die Zeiger die richtige Stellung erreicht haben. Drücken Sie die Krone hinterher wieder
sorgfältig auf Position 0 zurück.
EINSTELLENDERFUNKTIONEN
1200D ULTRAFLACHESEDELSTEINBESETZTESSKELETTIERTES
MECHANISCHESUHRWERKMITAUTOMATIKAUFZUG
0 - 1
ZURÜCK
VOR
DEUTSCH

1514
D
Movimento meccanico squelette extra-piatto
con diamanti a carica automatica
FUNZIONI
Ore e minuti centrali.
FINITURE
Platina in oro bianco 14 carati con 259 diamanti
(circa 0,84 ct).
11 cabochon di zaffiro neri (circa 0,17 ct).
Ponti con finitura satinata ad effetto soleil.
Platina e ponti smussati e rifiniti a mano.
Ruote circolari e satinate ad effetto soleil.
Viti cieche, teste delle viti lucide,
scanalature smussate.
Viti nascoste dietro 11 cabochon di zaffiro neri
incastonati con castone ribattuto sulla platina.
Racchetta di regolazione con apposta
una “P” come firma Piaget.
Massa oscillante in platino nero incisa
con il blasone Piaget.
Viti nere sui ponti e sulla platina.
Rubini:
Componenti:
Spessore del movimento:
Dimensione del movimento:
Frequenza:
Riserva di carica:
26
191
3 mm
14’’’1 /4 (31,9 mm)
21.600 alternanze/
ora, 3 Hz
circa 44 ore
CARATTERISTICHE
• Platina squelette extra-piatta in oro con diamanti: savoir-faire unico.
• Il movimento meccanico squelette con diamanti a carica automatica più piatto al mondo (3 mm).
• Movimento sviluppato sulla base del 1200S.
• Squelette extra-piatto, frutto del savoir-faire unico Piaget (600S, 600D, 838S, 838D, 1200S).
MOVIMENTOMECCANICOSQUELETTEEXTRAPIATTO
CONDIAMANTIACARICAAUTOMATICA
1200D
31,9 mm
3 mm
ITALIANO

1716
CARICADELMOVIMENTO
La carica automatica è assicurata dal movimento del polso mentre si indossa l’orologio.
Se l’orologio non viene indossato per circa 44 ore, occorre procedere alla carica manuale
portando la corona in posizione 0 e ruotandola in senso orario (circa 10 giri di corona
sono sufficienti per far ripartire il meccanismo).
REGOLAZIONEDELL’ORA
Estrarre la corona in posizione 1, quindi ruotarla in senso orario o antiorario per posizionare
le lancette. Al termine dell’operazione, riportare la corona in posizione 0.
REGOLAZIONEDELLEFUNZIONI
1200D MOVIMENTOMECCANICOSQUELETTEEXTRAPIATTO
CONDIAMANTIACARICAAUTOMATICA
0 - 1
SENSOANTIORARIO
SENSOORARIO
ITALIANO

1918
D
Movimiento mecánico esqueleto ultraplano
engastado de cuerda automática
FUNCIONES
Horas y minutos centrales.
ACABADOS
Platina en oro blanco de 14 quilates engastada
con 259 diamantes (aprox. 0,84 quilates).
11 cabujones de zafiro negro (aprox. 0,17 quilates).
Puentes satinados motivo sol.
Platina y puentes biselados y dibujados a mano.
Ruedas « cerclées » y satinadas motivo sol.
Tornillos ciegos, cabezas pulidas, hendiduras
biseladas.
Tornillos disimulados por 11 cabujones de zafiro
negro en engaste cerrado en la platina.
« P » situada en la raquetería como firma de Piaget.
Escudo grabado en la masa oscilante
en platino negro.
Tornillos negros en los puentes y en la platina.
Número de rubíes:
Componentes:
Altura del movimiento:
Dimensiones de encaje:
Frecuencia:
Reserva de marcha:
26
191
3 mm
14’’’1 /4 (31,9 mm)
21.600 alternancias
por hora (3 Hz)
44 horas aproximadamente
ESPECIFICIDADES
• Platina esqueletizada ultraplana en oro engastada: un savoir faire exclusivo
• Movimiento esqueleto engastado de cuerda automática más plano del mundo (3 mm).
• Movimiento desarrollado a partir del 1200S.
• Esqueleto ultraplano, producto del savoir faire exclusivo de Piaget
(600S, 600D, 838S, 838D, 1200S).
MOVIMIENTOMECÁNICOESQUELETOULTRAPLANO
ENGASTADODECUERDAAUTOMÁTICA
1200D
31,9 mm
3 mm
ESPAÑOL

2120
DARCUERDAALMOVIMIENTO
Al llevar puesto el reloj, el movimiento de su muñeca da cuerda automáticamente al reloj.
Si no lleva su reloj durante aproximadamente 44 horas, debe darle cuerda manualmente
en posición 0, girando la corona hacia adelante (aproximadamente 10 vueltas de corona
serán suficientes para reiniciar el mecanismo).
PUESTAENHORA
Tire de la corona, llévela a la posición 1 y gírela hacia adelante o hacia atrás para posicionar
las agujas. Sitúe nuevamente la corona en la posción 0 al terminar la manipulación.
AJUSTEDELASFUNCIONES
1200D MOVIMIENTOMECÁNICOESQUELETOULTRAPLANO
ENGASTADODECUERDAAUTOMÁTICA
0 - 1
HACIAATRÁS
HACIAADELANTE
ESPAÑOL

2322
D
Movimento mecânico de corda automática
extraplano, esqueleto e engastado com diamantes
FUNÇÕES
Horas e minutos no centro.
ACABAMENTOS
Platina em ouro branco de 14k engastada
com 259 diamantes (aprox. 0,84 ct).
11 cabochões em safira preta (aprox. 0,17 ct).
Pontes acetinadas com efeito raio de sol.
Platina e pontes anguladas e estiradas à mão.
Rodas listradas e acetinadas com efeito raio de sol.
Pés de parafusos cegos, cabeças de parafusos
polidas, ranhuras biseladas.
Parafusos dissimulados por 11 cabochões de safira
preta em engaste fechado sobre a platina.
É aplicado um “P” sobre a
raquetterie
como assinatura da Piaget.
Brasão gravado sobre a massa oscilante
em platina preta.
Parafusos pretos nas pontes e platina.
Número de rubis:
Componentes:
Altura do movimento:
Tamanho do encaixe:
Alternância:
Reserva de marcha:
26
191
3 mm
14’’’1 /4 (31,9 mm)
21 600 alternâncias/
hora, 3 Hz
aproximadamente 44 horas
CARACTERÍSTICAS
• Platina esqueleto extraplana em ouro engastado: savoir-faire único.
• Movimento esqueleto engastado de corda automática mais plano do mundo (3 mm).
• Movimento desenvolvido na base do 1200S.
• Esqueleto extraplano, fruto de uma perícia exclusiva da Piaget
(600S, 600D, 838S, 838D, 1200S).
MOVIMENTOMECÂNICODECORDAAUTOMÁTICA
EXTRAPLANOESQUELETOEENGASTADOCOMDIAMANTES
1200D
31,9 mm
3 mm
PORTUGUÊS

2524
CORDADOMOVIMENTO
A corda é acionada pelo movimento do pulso enquanto se usa o relógio. Quando se deixa
o relógio fora do pulso por mais de 44 horas, é necessário dar corda manualmente, com
a coroa posicionada em 0 e rodando-a para a frente (cerca de 10 rotações da coroa são
suficientes para relançar o mecanismo).
ACERTODAHORA
Extrair a coroa até à posição 1 e rodá-la para a frente ou para trás para acertar os
ponteiros. No final da operação, introduzir a coroa em posição 0.
ACERTODASFUNÇÕES
1200D MOVIMENTOMECÂNICODECORDAAUTOMÁTICA
EXTRAPLANOESQUELETOEENGASTADOCOMDIAMANTES
0 - 1
TRÁS
FRENTE
PORTUGUÊS

2726
1200D
Украшенный бриллиантами ультратонкий
скелетонированный механизм с автоматическим
подзаводом
ФУНКЦИИ
Центральные часовая и минутная стрелки.
ОТДЕЛКА
Полностью ручная отделка механизма, включая
срезанные и отполированные углы платины и мостов.
Платина из белого золота 14 карат
с 259 бриллиантами (около 0,84 карата).
11 черных сапфиров огранки кабошон (около 0,17 карата).
Мосты с матовым узором в виде солнечных лучей.
Колеса с круговым узором и матовым узором в виде
солнечных лучей.
Глухие винты с полированными шляпками,
скошенные прорезы.
Винты платины скрыты 11 черными сапфирами огранки
кабошон глухой закрепки.
Фирменный знак Piaget: «P» на модуле регулятора.
Ротор из платины черного цвета с выгравированным
гербом Piaget.
Винты черного цвета со стороны мостов и платины.
Количество камней:
Количество деталей:
Толщина механизма:
Размер механизма:
Частота:
Запас хода:
26
191
3 мм
14’’’
1/4
(31,9 мм)
21 600 полуколебаний/
час, 3 Гц
около 44 часов
ОСОБЫЕ ХАРАКТЕРИСТИКИ
• Самый тонкий в мире украшенный бриллиантами скелетонированный механизм с
автоматическим подзаводом (3 мм).
• Отражение уникального мастерства Piaget.
• Основа дизайна – механизм Piaget 1200S.
• Ультратонкий скелетонированный механизм – результат исключительного мастерства
Piaget (600S, 600D, 838S, 838D, 1200S).
УКРАШЕННЫЙ БРИЛЛИАНТАМИ УЛЬТРАТОНКИЙ
СКЕЛЕТОНИРОВАННЫЙ МЕХАНИЗМ С
АВТОМАТИЧЕСКИМ ПОДЗАВОДОМ
1200D
31,9 мм
3 мм
РУССКИЙ

2928
ЗАВОД МЕХАНИЗМА
Автоматические часы заводятся от движений запястья. Если Вы не носили часы
более 44 часов, заведите их вручную, вращая по часовой стрелке заводную
головку, находящуюся в положении 0 (для нормальной работы часового
механизма необходимо повернуть головку около 10 раз).
УСТАНОВКА ВРЕМЕНИ
Вытяните заводную головку в положение 1, затем поверните ее вперед или назад
для установки стрелок. Возвратите заводную головку в положение 0 после
каждой операции.
НАСТРОЙКА ПОКАЗАНИЙ ЧАСОВ
1200D УКРАШЕННЫЙ БРИЛЛИАНТАМИ УЛЬТРАТОНКИЙ
СКЕЛЕТОНИРОВАННЫЙ МЕХАНИЗМ С
АВТОМАТИЧЕСКИМ ПОДЗАВОДОМ
0 - 1
НАЗАД
ВПЕРЕД
РУССКИЙ

3130
日本語
D
極薄自動巻ムーブメント、
ダイヤモンドセットスケルトン
機能
時・分表示。
仕上げ
ダイヤモンド259個（約0.84カラット）をセットした
14Kホワイトゴールド製の地板。
カボションカットブラックサファイア11個（約0.17カラット）。
サンレイパターンのサテン仕上げした受け。
手作業で面取りと装飾した地板、受け。
サーキュラーパターンとサンレイパターンのサテン仕上
げした歯車。
ポリッシュ仕上げしたブラインドタップスクリュー、
ポリッシュ仕上げしたヘッド、面取りしたスロット。
クローズドセッティングされたカボションカット
ブラックサファイア11個でネジをカバー。
ピアジェのシグネチャーとして「P」の文字の緩急装置。
紋章がエングレービングされたブラック加工の
プラチナ製マイクロローター。
ブラックスクリュー。
特色
• ダイヤモンドをセットしたホワイトゴールド製の極薄の地板：独自のノウハウ。
• 現在市場にある最も薄いダイヤモンドをセットした自動巻スケルトンムーブメント厚さ：3mm。
• 1200Sスケルトンのバリエーション。
• ピアジェ独自の極薄スケルトンムーブメントのノウハウ（600S、600D、838S、838D、1200S）。
極薄自動巻ムーブメント、ダイヤモンドセットスケルトン
1200D
31.9mm
3mm
石数：
部品数：
ムーブメントの厚さ:
ケーシングサイズ:
振動数 :
パワーリザーブ：
26
191
3mm
14’’’1 /4 （31.9 mm）
21,600振動／時、3Hz
約44時間

3332
日本語
ゼンマイの巻き上げ方
時計着用中は、腕の動きによって時計のゼンマイは自動的に巻き上げられます。約44時間以
上着用しなかったために時計が停止した場合は、リューズを0の位置で時計回りに10回ほど回
せば時計は再び動き出します。
時刻の合わせ方
リューズをの位置に引き出し、針が希望の位置になるまで時計回りもしくは反時計回りに回
します。時刻を合わせた後はリューズをの位置に押し戻してください。
機能操作
1200D 極薄自動巻ムーブメント、ダイヤモンドセットスケルトン
0 - 1
反時計回り
時計回り

3534
中文
D机芯
超薄镶钻镂空自动上链机械机芯
功能
中央时针与分针。
机芯装饰
14K 白金机板，镶嵌259 颗钻石（约0.84 克 拉 ）。
11 颗凸圆形黑色蓝宝石（约0.17 克 拉 ）。
表桥经太阳放射状哑光拉丝处理。
表桥和机板经手工倒角装饰和手工绘制。
太阳放射状哑光拉丝圆纹装饰摆轮。
抛光封闭式自攻螺丝、抛光螺丝头、
凹槽经倒角加工。
螺丝隐藏在机板上的11 颗密封镶嵌凸圆形
黑色蓝宝石之下。
固定在微调器上的“P”字样为伯爵品牌标志。
黑色铂金摆陀上镌刻伯爵家徽。
带黑色螺丝的机板和表桥。
红宝石轴承数：
零件数：
机芯厚度：
表壳尺寸：
振频：
腕表动力储存时间：
个性亮点
• 超薄镶钻镂空金质机板：独特工艺。
• 世界上最纤薄的镶钻镂空自动上链机械机芯（3毫 米 ）。
• 基于1200S 机芯研发而成。
• 独一无二的伯爵超薄镂空工艺（600S、600D、838S、838D、1200S）。
超薄镶钻镂空自动上链机械机芯
1200D 机芯
31.9 毫米
3毫米
26
191
3毫米
141 /4 法 分（31.9 毫 米）
每小时摆动21,600 次，
3赫兹
约44 小时

3736
中文
为机芯上链
佩戴腕表时，您手臂的运动就自动执行了腕表的上链操作。如果您在连续44 小时之
内没有佩戴腕表，则请您以手动方式，在位置向前转动表冠来为腕表上链（将表
冠转动大约10 圈，就可使腕表恢复运转）。
调校时间
将表冠拉出到位置，随后前后转动表冠来调整指针的位置。在每次调校操作之后，
请务必将表冠推回至位置。
调节功能
1200D 机芯 超薄镶钻镂空自动上链机械机芯
0 - 1
向后
向前
