PIKO BR 119 TT User manual
BEDIENUNGSANLEITUNG DIESELLOK BR 119_TT
Instructions for use: diesel Locomotive
Manuel d’utilisation pour locomotive diesel
Návod k použití diesel BR 119 TT
# 47345 Gleichstrom
PluX22
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
0-12 V
Haftreifenwechsel
Change the traction tires
Remplacer les bandages d‘adherence
Výměna bandáží
Oel
Oel
PIKO Art.-Nr.:
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen
harz- und säurefreiem Nähmaschinenöl!
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
traction properties, it is advisable to run the locomotive in for 25 minutes
forwards and 25 minutes in reverse without load. Clean rails are essential
for good performance.
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
47345-90-7011_Vh
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Nota:
Le istruzioni di sicurezza in altre lingue
sono disponibili su: www.piko-shop.de
Aviso:
Las instrucciones de seguridad en otros
idiomas se pueden encontrar en:
www.piko-shop.de
Uwaga:
Wskazówki bezpieczeństwa w innych
językach sądostępne pod adresem:
www.piko-shop.de
Hамек:
Инструкции по безопасности на
других языках можно найти на
:
www.piko-shop.de
提示：
如需其他语言的安全须知请访问:
www.piko-shop.de
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
Hinweis:
Sicherheitshinweise in weiteren Sprachen
finden Sie unter: www.piko-shop.de
Please note:
Safety instructions in other languages,
please see: www.piko-shop.de
Conseil:
Des consignes de sécurité dans d‘autres
langues peuvent être trouvées sur:
www.piko-shop.de
Attentie:
Veiligheidsinstructies in andere talen
zijn te vinden op: www.piko-shop.de
D
IT
RU CZCN
PLE
GB F NL
c
c
d
e
f
g
1
2
i
1
Führerstand - Demontage:
Drivers cab - disassembly /
Cabine de conduite - démontage /
demontáž stanoviště strojvedoucího
Gehäuse leicht spreizen /
Extend the body /
Boîtiers écartent /
skříň lehce roztáhněte
Zuordnung der Funktionstasten / Function assignments:
Konfigurations-CVs / Configurations-CVs
CV Beschreibung Bereich Wert
1Adresse der Lok
DCC: 1 - 127
Motorola: 1 - 80
3
2Anfahrspannung 0 -255 1
3Beschleunigungszeit
(Wert multipliziert mit 0.25 = Zeit vom Stop bis Maximalgeschwindigkeit)
0-255 15
4Bremszeit (Wert multipliziert mit 0.25 = Zeit von Maximalgeschwindigkeit bis Stop) 0-255 15
5Maximale Geschwindigkeit (muss größer als CV 2 sein) 0-255 32
8Herstellerkennung Decoderreset, Werte wie in CV 59
verschieden
10
17
18
Lange Lokadresse
17 = Höherwertiges Byte
18 = Niederwertiges Byte
192 - 9999
192
19 Verbundadresse (Zusätzliche Adresse zum Fahren im Verbund
(Mehrfachtraktionsbetrieb). 0-255 0
29
Kongurationsregister
0 = Normales Fahrtrichtungsverhalten
Umgekehrtes Fahrtrichtungsverhalten
1 = 14 Fahrstufen DCC
28 oder 128 Fahrstufen DCC
2 = Analogbetrieb auschalten
Analogbetrieb erlauben
3 = RailCom®ist ausgeschaltet
RailCom®erlauben
4 = Motorkennlinie durch CV2, 5, 6 0
Motorkennlinie durch CV67 - 94
5 = Kurze Adressen (CV1) DCC-Betrieb
Lange Adressen (CV17+18) DCC-Betrieb
0
1
0
2
0
4
0
8
0
16
0
32
30
49
Erweiterte Konguration #1
0 = Lastregelung Aktiv
Lastregelung Aus
1 = DC Motor PWM Frequenz
20 kHz Taktfrequenz eingeschaltet
40 kHz Taktfrequenz eingeschaltet
4 = Automatische Fahrstufenerkennung
Fahrstufenerkennung DCC Format aus
Fahrstufenerkennung DCC Format ein
0-255
1
0
0
2
0
16
19
63 Geräuschlautstärke «Master» 0 = niedrigste Lautstärke, 192 = höchste Lautstärke 192
CV Description Range Value
1Locomotive address
DCC: 1 - 127
Motorola: 1 - 80
3
2Start voltage 0 -255 1
3Acceleration (This value multiplied by 0.25 is the time from stop to maximum speed.) 0-255 15
4Deceleration (This value multiplied by 0.25 is the time from maximum speed to stop.) 0-255 15
5Maximum speed (must over of CV 2) 0-255 32
8Herstellerkennung Decoderreset, Werte wie in CV 59
verschieden
10
17
18
Extended locomotive address
17 = contains byte with higher value
18 = contains byte with lower value
192 - 9999
192
19 Consist Address (for consist operation. 1 – 127 consist address active, normal direction
129 – 255 consist address active reverse direction). 0-255 0
29
Conguration register
0 = Normal direction of travel
Reversed direction of travel
1 = 14 speed steps DCC
28 or 128 speed steps DCC
2 = Disable analog operation
Ensable analog operation
3 = Disable RailCom®
Ensable RailCom®
4 = Speed curve through CV2, 5, 6
Speed curve through CV67 - 94
5 = Short addresses (CV1) in DCC mode
Long addresses (CV17 + 18) in DCC mode
0
1
0
2
0
4
0
8
0
16
0
32
30
49
Extended Conguration #1
0 = Enable Load control (Back-EMF)
Disable Load control (Back-EMF)
1 = DC Motor PWM frequency
20 kHz motor pulse frequency
40 kHz motor pulse frequency
4 = Automatic DCC speed step detection
Disable DCC speed step detection
Ensable DCC speed step detection
0-255
1
0
0
2
0
16
19
63 Sound volume 0 = low, 192 = max. volume 192
F0 Licht F10 Shift-Modus / lange Aufrüstphase F20 Kurvenquietschen ein/aus
F1 Motor #1 F11 Führerstandstür auf/zu F21 Zugbeleuchtung: Lok zieht
F2 Motor #2 F12 Maschinenraumtür auf/zu F22 Zugbeleuchtung: Lok schiebt
F3
Horn tief
F13 Führerstandsfenster auf/zu F23 Lautstärkeregelung
F4 Horn hoch F14 Kühlwasserumwälzpumpe F24 Ton aus
F5 Bahnhofsdurchsage F15 Funk #1
F6 Kuppeln ab-/ankuppeln F16 Funk #2
F7 Rangiergang F17 Sanden
F8 Handbremse F18 Ölpumpe
F9 Schaffnerpff F19 Schienenstöße ein/aus
F0 Light F10 Shift-Mode / long upgrade phase F20 Curve squeal sound on/off
F1 Motor #1 F11 Open/close door F21 Train lighting: loco pulling
F2 Motor #2 F12 Machine room door open/close F22 Train lighting: loco pushing
F3
Horn deep
F13 Open/close window F23 Volume controle
F4 Horn high F14 Cooling water circulating pump F24 Mute
F5 Station announcement F15 Radio #1
F6 Couplung / Uncoupling F16 Radio #2
F7 Shuntingmode F17 Sanding valve
F8 Handbrake release / set brake F18 Oil pump
F9 Conductors signal F19 Rail clank sound on/off
Dieser PIKO SmartDecoder 4.1 Sound PluX22 ist ein kompakter, sehr leistungsfähiger Multiprotokoll-
Sounddecoder der neuesten Generation mit 12 Bit Sounds und hoher Samplefrequenz, einer
Ausgangsleistung von 2,5 Watt sowie einer deutlich vergrößerten Speichertiefe. Der Sounddecoder
sorgt für ein rauschfreies Sounderlebnis auf höchstem Niveau. Er kann in DCC-, Selectrix®- und
Motorola®- Digitalsystemen verwendet werden und fährt ebenfalls im Analogmodus mit Gleich- oder
Wechselspannung. Der Sounddecoder ist RailCom® sowie RailCom Plus® fähig. Der innovative PIKO
SmartDecoder 4.1 Sound mit vielen Bremsstreckenfunktionen erkennt hierbei selbständig die jeweilige
Betriebsart und besitzt vielfältigste Einstellungsmöglichkeiten bei den Zusatzfunktionen.
The PIKO SmartDecoder 4.1 Sound PluX22 is a powerful and compact multiprotocol decoder
that can be used with standard DCC, Selectrix®, and Motorola®digital systems as well as in DC
or AC analog mode. The sound decoder is RailCom® and RailCom Plus® capable as well as
mfx®-capable for AC models that are factory-equipped with PIKO SmartDecoder 4.1 Sound. The
innovative PIKO SmartDecoder 4.1 Sound automatically recognizes the layout operating mode and
has a wide range of program options for its additional functions.

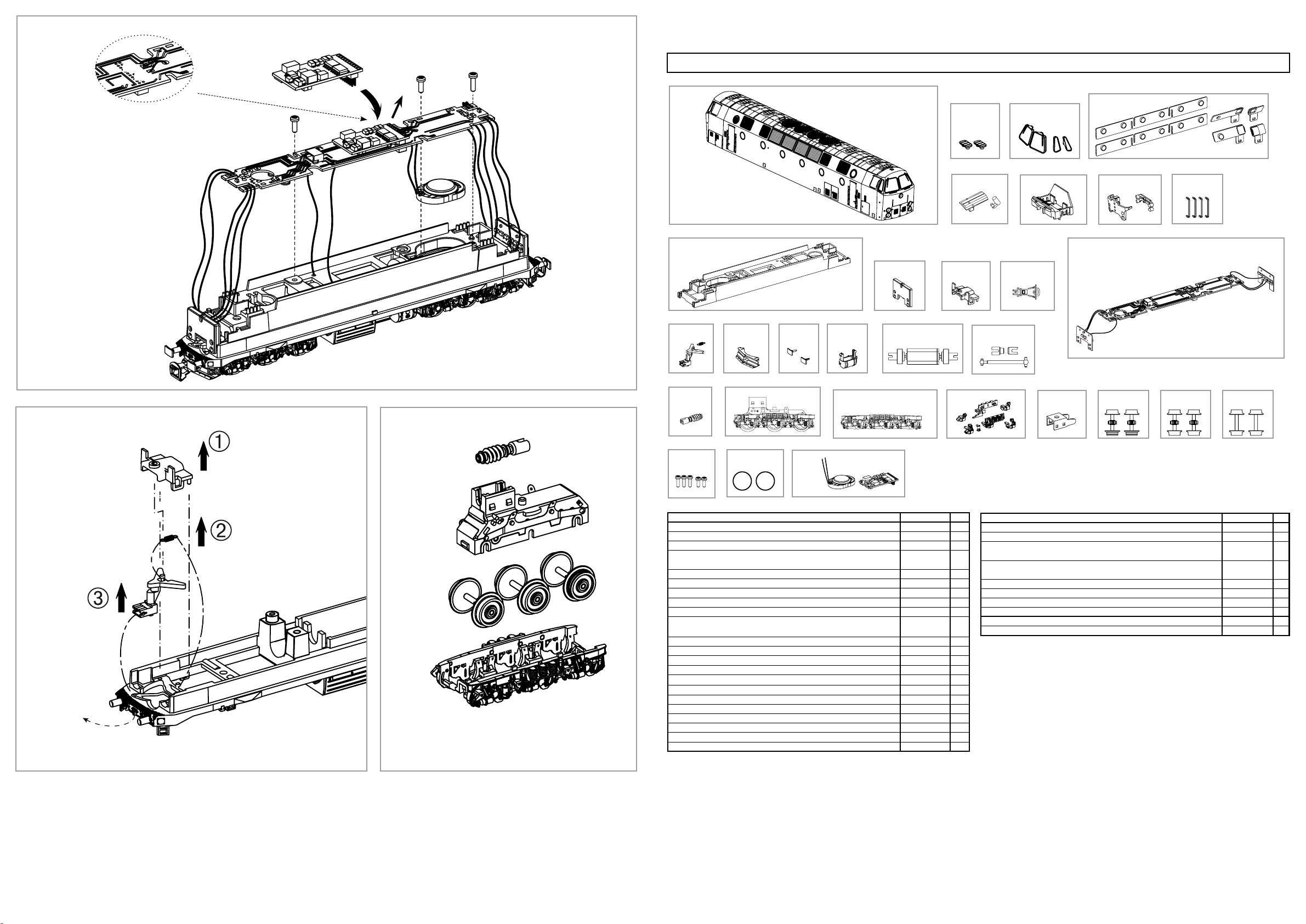

ERSATZTEILE DIESELLOKOMOTIVE BR 119_TT
Spare parts • Pièces de rechange • Reserveonderdelen
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
•
Please order the wanted spare part with the complete spare part item number.
*Preisgruppe *price category
Bezeichnung / Description ET-Nr. / spare part N° PG*
Gehäuse, dekoriert (mit Fenster) / Body, decorated (with Windows) 47345-04
13
Dachhaube (2 Stck.) / Part - roof (2 pcs.) 47340-10
7
Stirnfenster Gummi / Window front (w rubber) 47340-11
8
Führerfenster , Maschinenraumfenster /
Window-Driver cab ,Window-Motor room 47345-12
9
Leuchteinsatz mit Lichtabdeckung oben / Light bar- top 47341-14
7
Führerstand / Driver cab 47340-15
7
Leuchteinsatz mit Lichtabdeckung unten / Light bar -down 47340-16
7
Eckhandstangen (4 Stck.) / Handrail-corner (4 pcs.) 47345-17
7
Motorhalter / Motor cover 47340-18
7
Hauptplatine mit Beleuchtungsplatinen und Kabel /
Mainboard with lightboards and wires 47341-20
14
Lichtmaske für Beleuchtungsplatine / Cover-light box 47340-21
6
Kupplungsabdeckung / Cover-coupler 47341-22
6
Kupplung / Coupler 47220-23
6
Kupplungskinematik mit Feder / Connector-short coupler w spring 47341-24
6
Schienenräumer / Cow- catcher 47345-25
7
Puffer (2 Stck.) / Buffer (2 pcs.) 47341-26
6
Luftkessel / Air boiler 47340-28
6
Motor, komplett / Motor, complete 47280-129
13
Kardanwelle und Buchsen / Cardan shaft + bush 47290-31
7
Schneckenachse / Screw axis 47280-32
9
Getriebe mit Drehgestell / Gearbox w bogie 47340-33
13
Drehgestellblende mit Kleinteile / Bogie w small parts 47340-34
10
Bezeichnung / Description ET-Nr. / spare part N° PG*
Kleinteile f. Drehgestell / Small parts for bogie 47340-35
8
Getriebeklammer / Gear box buckle 47280-37
6
Radsatz mit Zahnrad und Haftreifen (2 Stck.) /
Wheelset w gear / w Rubber tire (2 pcs.) 47280-42
9
Radsatz mit Zahnrad ohne Haftreifen (2 Stck.) /
Wheelset w gear / w/o Rubber tire (2 pcs.) 47280-43
9
Radsatz ohne Zahnrad (2 Stck.) / Wheelset w/o gear (2 pcs.) 47290-44
9
Schrauben-Set (5 tlg.) / Set of screws (set of 5) 47340-45
6
ET aus unserem Standard-Programm / Spare parts standard range
Haftreifen (10 Stck.) / Rubber tyres (set of 10) 46241
PIKO SmartDecoder 4.1 Sound / PIKO SmartDecoder 4.1 Sound 46443
4
10 11
12
22 23
24 25 26 28 129
37 42 43 44
45
34 35
18
46241 46443
31
32 33
20
17
21
14 15 16
/6$
/6%
Kabel von Lautsprecher auf Leiterplatte anlöten! /
Solder cables of speakers on mainboard on! /
Câble souder des haut-parleurs à bord! /
Kabel od reproduktoru připájejte na destičku plošného spoje!
46443 PIKO SmartDecoder 4.1 Sound
