Pinnacle Climate Technologies PROTEMP PT-60V-GFA-A Training manual

MODEL NUMBERS:
PT-40-GFA / PT-60V-GFA-A / PT-125V-GFA-A / PT-150V-GFA-A
CONSUMER: READ AND RETAIN THESE INSTRUCTIONS FOR FUTURE USE
C
E
R
T
I
F
I
E
D
GENERAL HAZARD WARNING:
FAILURE TO COMPLY WITH THE PRECAUTIONS AND INSTRUCTIONS
PROVIDED WITH THIS HEATER, CAN RESULT IN DEATH, SERIOUS
BODILY INJURY AND PROPERTY LOSS OR DAMAGE FROM HAZARDS OF FIRE, EXPLOSION, BURN.
ASPHYXIATION, CARBON MONOXIDE POISONING AND / OR ELECTRIC SHOCK.
ONLY PERSONS WHO CAN UNDERSTAND AND FOLLOW THE INSTRUCTIONS SHOULD USE OR
SERVICE THIS HEATER. IF YOU NEED ASSISTANCE OR HEATER INFORMATION SUCH AS AN IN-
STRUCTIONS MANUAL, LABEL, ETC. CONTACT THE MANUFACTURER.
FIRE, BURN, INHALATION, AND EXPLOSION
HAZARD. KEEP SOLID COMBUSTIBLES, SUCH
AS BUILDING MATERIALS, PAPER OR CARD-
BOARD, A SAFE DISTANCE AWAY FROM THE HEATER AS RECOMMENDED
BY THESE INSTRUCTIONS. NEVER USE THE HEATER IN SPACES WHICH
DO OR MAY CONTAIN VOLATILE OR AIRBORNE COMBUSTIBLES, OR
PRODUCTS SUCH AS GASOLINE, SOLVENTS, PAINT THINNERS, DUST
PARTICLES OR UNKNOWN CHEMICALS.
Factory ID: 500
DANGER
WARNING
Sauk Rapids, MN 56379 USA • Toll Free [phone]
Fax: [phone] • Web: www.protemp.us • Email: [email protected]
© 2021 Pinnacle Climate Technologies, Inc. PTGG-404
User’s Manual &
Operating Instructions
PROPANE FORCED AIR HEATER
Locating Your Serial Number:
Your serial number can be found on a white label on the right side cover of your heater. It will begin
with the letter “G” followed by 9 digits. For Example: G123456789. Have your Serial Number ready
before calling customer service at 800-641-6996.

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
2
Safety Information.......................................................2-5
Unpacking.........................................................................5
Specifications...................................................................6
Features.. ......................................................................... 6
What’s in the Box.............................................................6
Operation.......................................................................7-9
Ventilation...................................................................... ..9

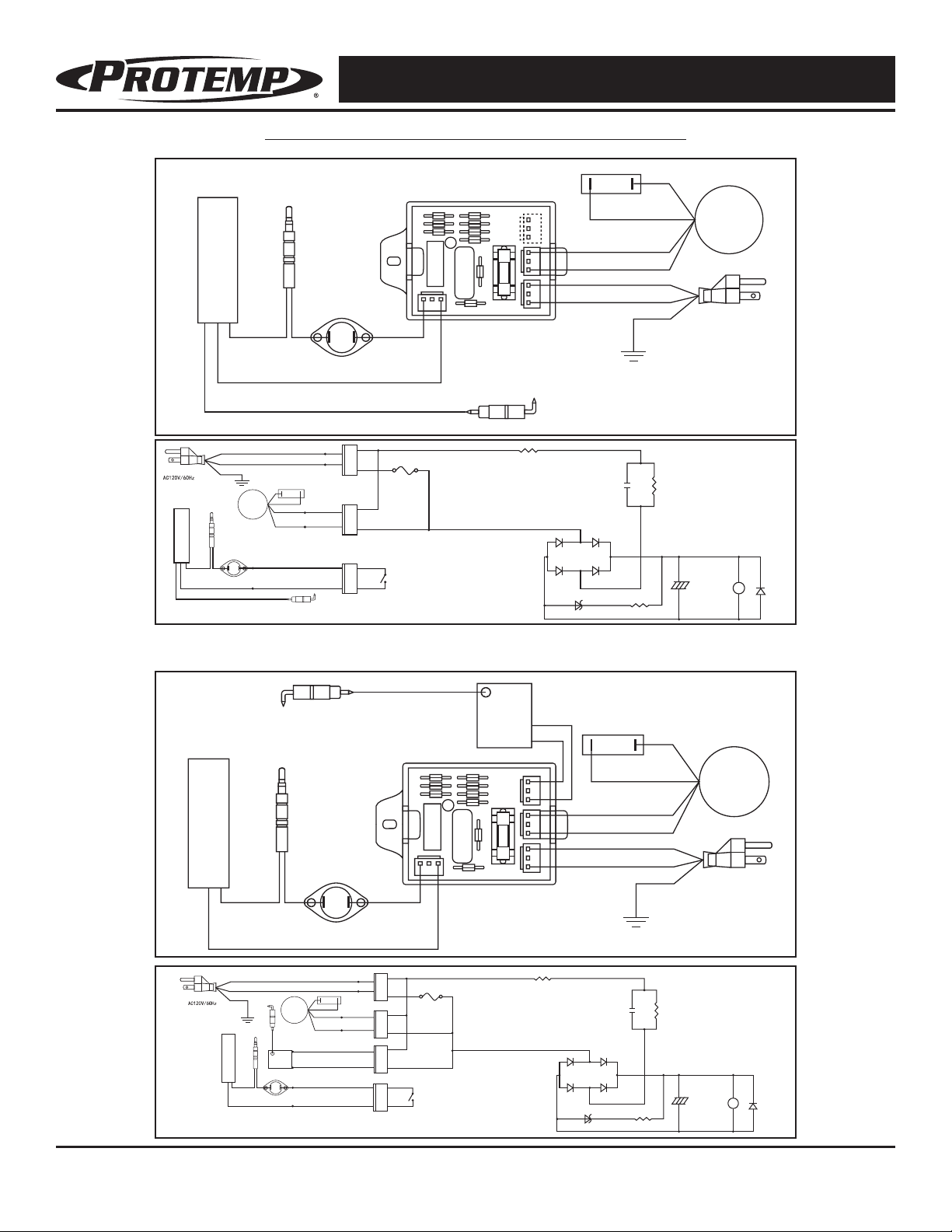

Wiring Diagrams.............................................................10
Storage/Maintenance....................................................11
Troubleshooting Guide.................................................11

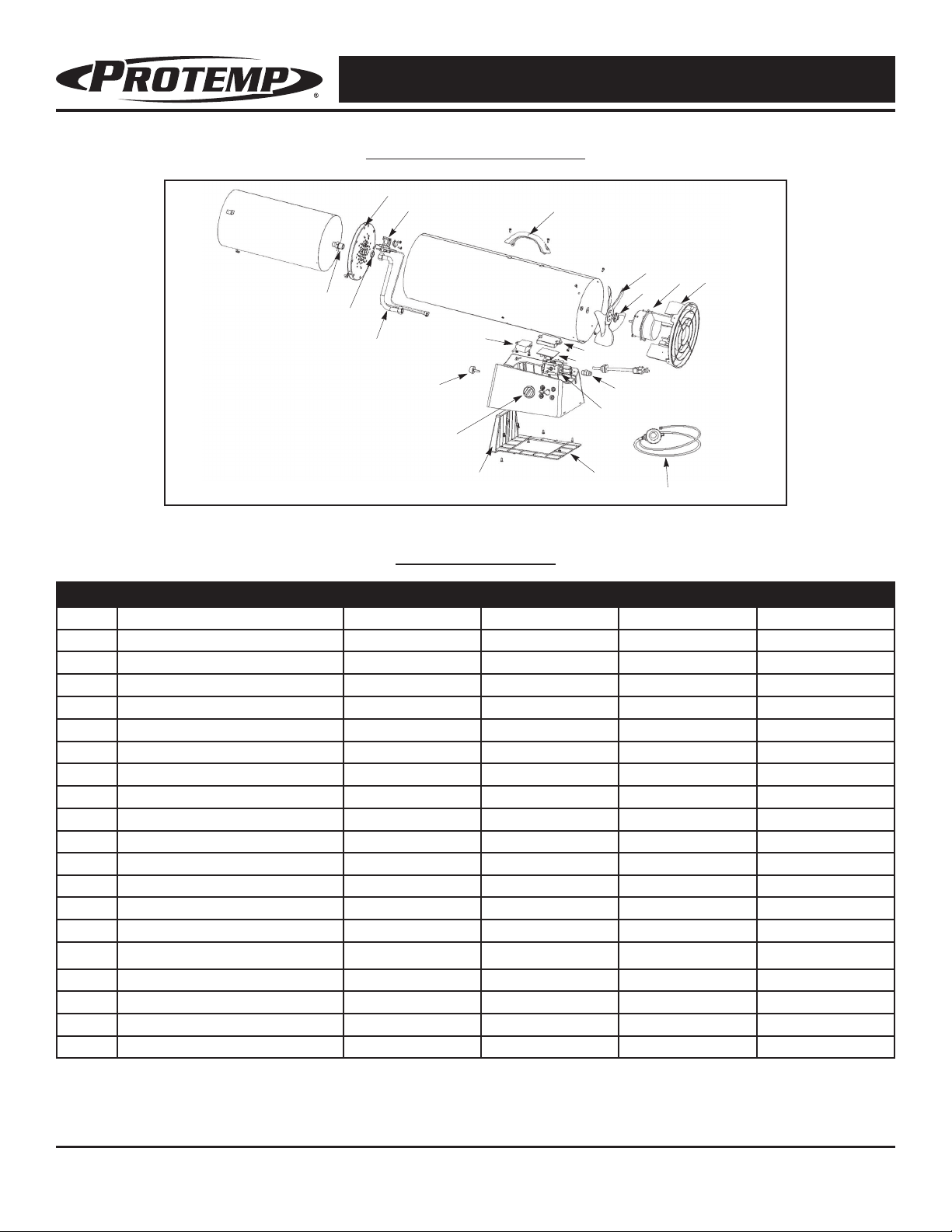

Exploded View ........................................................... ....12
Parts List...........................................................................12
LimitedWarranty.............................................................13
TABLE OF CONTENTS
SAFETY INFORMATION
Carbon Monoxide Hazard This heater produces carbon monoxide, which
has no odor. Burning the heater in an enclosed space can kill you. Never
use the heater in enclosed spaces such as a tent, a camper, any vehicle or
recreational vehicle (RV), enclosed shelter, or any other enclosed areas.
DANGER
This is an unvented portable heater. It uses air (oxygen) from the area
in which it is used. Adequate combustion and ventilation air must be
provided. Refer to VENTILATION on Page 9.
Not for use in residential living areas or in non-adequately ventilated
enclosed spaces. Never bring or store a propane cylinder indoors. This
heater is suitable for outdoor use, and indoor use only in well-ventilated
areas.
If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or loss of life.
DO NOT OPERATE THIS HEATER UNTIL YOU HAVE READ AND THOROUGHLY
UNDERSTAND THESE SAFETY AND OPERATING INSTRUCTIONS.
Failure to comply with the precautions and instructions provided with
this heater can result in death, serious bodily injury, property loss or damage from the hazards of
fire, explosions, burns, asphyxiation or carbon monoxide poisoning. Only persons who can read and
understand these instructions should use or service this heater.
DANGER
DANGER
WARNING
WARNING
NOT FOR HOME OR RECREATIONAL VEHICLE USE.
WARNING
This heater is designed and approved for use as a construction heater in accordance with the
standard for Gas-Fired Construction Heaters ANS Z83.7 * CSA 2.14-2017. CHECK WITH YOUR LOCAL
FIRE SAFETY AUTHORITY IF YOU HAVE ANY QUESTIONS ABOUT APPLICATIONS. Other standards
govern the use of fuel gasses and heating products for specific uses. Your local authority can advise
you about these.
WARNING: This product can expose you to chemicals, including lead, which is known to the
State of California to cause cancer and birth defects or other reproductive harm. For more
information go to www.P65Warnings.ca.gov.

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
3
The products described in this manual are pro-
pane direct-fired, forced air heaters. Propane
forced air heaters are primarily intended for use
for temporary heating of buildings under construc-
tion, alteration or repair. Direct-fired means that
all of the combustion products of the heater enter
the heated space. This appliance is rated at 98%
combustion eciency, but does produce small
amounts of carbon monoxide.
Carbon monoxide is toxic. Humans can tolerate
only small amounts of carbon monoxide and so
precautions should be taken to provide proper
ventilation. Failure to provide proper ventilation
in accordance with the instructions in this manual
can result in death.
People with breathing problems should consult
a physician before using this heater. Early signs
of carbon monoxide poisoning resemble the flu.
Symptoms of improper ventilation / carbon mon-
oxide poisoning are:
Headache • Dizziness • Nausea • Dry Mouth Sore
Throat • Burning of Nose and Eyes
If you experience any of these symptoms:
GET FRESH AIR AT ONCE! Have your heater
serviced and check for proper ventilation. Some
people are more aected by carbon monoxide
than others. These include: pregnant women,
those with heart or lung problems, anemia or
those under the influence of alcohol or at high
altitudes.
FOR OUTDOOR USE. INDOOR USE PERMITTED
ONLY FOR: The temporary heating of adequately
ventilated buildings or structures under construction,
alteration or repair! Provide at least a three square
foot (2,800 sq. cm) opening of outside air for every
100,000 Btu / Hr (29 kW) heater rating. Refer to
“Ventilation” on page 8 for further instructions.
WHAT TO DO IF THE SMELL OF GAS IS PRESENT:
–DO NOT attempt to light the heater.
–Extinguish any open flame.
–Shut o gas to heater.
–If odor continues, contact your local gas supplier or
fire department.
–DO NOT touch or use any electric switch or any
electric device that can cause a spark.
–Immediately call your gas supplier from a neighbors
phone. Follow the gas suppliers instructions.
–If you can not reach your gas supplier, call the fire
department.
–Service must be done by a qualified service agency.
NEVER store or use gasoline or other flammable
vapors and liquids in the vicinity of this heater.
NEVER store a propane (LP) cylinder not connected to
this heater in the vicinity of this heater.
NEVER connect heater to an unregulated gas supply.
NEVER obstruct the flow of combustion and ventilation
air. (The front and rear of heater).
NEVER use duct work in front or rear of heater.
NEVER modify this heater or operate a heater that has
been modified.
NEVER service, move or handle heater while still hot or
operating
Keep all combustible materials away from this heater.
The appliance are be kept clear and free from
combustible materials, gasoline and other flammable
vapors and liquid.
Minimum Clearance From Combustibles
Sides Top Front Rear
24 in. 36 in. 72 in. 24 in.
61 cm 92 cm 183 cm 61 cm
ALWAYS use the electrical power (voltage and fre-
quency) specified on the model plate of the heater.
ALWAYS use only 14 AWG or better extension cord.
ALWAYS unplug the heater when not in use.
RISK OF INDOOR
AIR POLLUTION!
WARNING
CARBON MONOXIDE
POISONING MAY LEAD
TO DEATH!
DANGER
SAFETY INFORMATION (CONT.)
PROPANE IS AN
EXPLOSIVE GAS.
DANGER
RISK OF BURNS,
FIRE AND EXPLO-
SION!
WARNING
CAUTION! HOT
WHILE IN OP-
ERATION. DO NOT
TOUCH. KEEP CHILDREN, ANIMALS, CLOTHING
AND COMBUSTIBLES AWAY FROM HEATER.
WARNING

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
4
–Do not use this heater for heating human living
quarters
–Use of direct-fired heaters in the construction
environment can result in exposure to levels of
CO, CO₂, and NO₂considered to be hazardous
to health and potentially life threatening
–Do not use in unventilated areas
–Know the signs of CO and CO₂poisoning
•Headaches, stinging eyes
•Dizziness, disorientation
•Difficulty breathing, feels of being
suffocated
–Proper ventilation air exchange (OSHA 29
CFR 1926.57) to support combustions and
maintain acceptable air quality shall be
provided in accordance with OSHA 29 CFR
Part 1926.154, ANSI A10.10 Safety Requirements
for Temporary and Portable Space Heating
Devices and Equipment used in the
Construction Industry or the Natural Gas and
Propane Installation Codes CSA B149.1
–Periodically monitor levels of CO, CO₂and
NO₂existing at the construction site – at the
minimum at the start of the shift and after 4
hours.
–Provide ventilation air exchange, either
natural or mechanical, as required to maintain
acceptable indoor air quality
–Ensure that the flow of combustion and
ventilation air exchanges cannot become
obstructed
–As the building “tightens up” during the
construction phase ventilation may need to be
increased
AIR QUALITY HAZARD
WARNING
SAFETY INFORMATION (CONT.)
USA 8-Hr Time weighted average
(OSHA 29 CFR 1926.55 App A)
Canada 8-hr time weighted average WorkSafe
BC OHS Guidelines Part 5.1 and Ontario Work-
places Reg 833
CO 50 ppm 25 ppm
CO₂ 5000 ppm 5000 ppm
NO₂ 3 ppm (Reg 833)
USA – Ceiling Limit
(Short Term Exposure Limit = 15 minutes)
Canada STEL (15 minutes Reg 833/1 hour
WSBC) WorkSafe BC OHS Guidelines Part 5.1
and Ontario Workplaces Reg 833
CO 100 ppm
CO₂ 15000 ppm (WSBC)
30000 ppm (Reg 833)
NO₂ 5 ppm 1.0 ppm (WorkSafeBC)
5.0 ppm (Reg 833)

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
5
ALWAYS install the heater so that it is not directly exposed
to water spray, rain, dripping water, or wind.
–Use heater in accordance with all local codes. In
the absence of local codes, refer to The National
Fuel Code, ANSI A223.1/NFPA 54.
–This heater is shipped from the factory for use
with propane (LP) gas only. Do not convert to
any other gas. Installation must conform to local
codes, or in their absence, with the standard for
the Storage and Handling of Liquefied Petroleum
Gases ANSI/NFPA 58 and the Natural Gas and
Propane Installation Code CSA B149.1.
–Gas supply connections should be checked by
using a 50/50 soap and water solution. Never use a
flame to check for gas leaks.
–Locate LP cylinder at least 6 ft. (183 cm) (10 ft./305
cm in Canada) from the heater, and do not direct
heater discharge towards the LP cylinder unless it
is at least 20 feet (610 cm) from the heater.
–Use only the regulator and hose assembly provided
with this heater. Inspect the regulator/hose
assembly prior to each use of the heater. If there
is excessive abrasion or wear, or if the hose is cut,
replace it with the proper assembly shown in the
parts list, prior to using the heater.
–The hose assembly shall be visually inspected
prior to each use of the heater. If it is evident there
is excessive abrasion or wear, or the hose is cut, it
shall be replaced prior to the heater being put into
operation. The replacement hose assembly shall
be that specified by the manufacturer.
Manifold, Minimum, and Maximum Inlet Pressure
40-GFA 60V-GFA 125V-GFA 150V-GFA
Man. 11" (279
mm) W.C. 11" (279 mm) W.C. 8.3" (211
mm) W.C.
8" (203
mm) W.C.
Min. 5 PSI (34.5 kPa)
Max. Bottle Pressure
For use with propane
(LP) gas only.
WARNING
Electrical Grounding
Instructions: This ap-
pliance is equipped
with a three-prong (grounding) plug for your
protection against shock hazard and should
be plugged directly into a properly grounded
three-prong receptacle.
WARNING
RISK OF ELECTRIC
SHOCK!
WARNING
SAFETY INFORMATION (CONT.)
The hose assembly
shall be protected
from trac, build-
ing material and contact with hot surfaces both
during use and while in storage.
WARNING
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
RISK OF FIRE! DO NOT POSITION HEATER IN A DOWNWARD ANGLE.
ALWAYS LOCATE HEATER ON A STABLE AND LEVEL SURFACE (SEE
FIGURE 1)!
Figure 1
WARNING
UNPACKING
1. Remove all packing items applied to heater for
shipment. Keep plastic cover caps attached to inlet
connector and hose / regulator assembly for storage.
2. Remove all items from carton
3. Check all items for shipping damage. If the heater
is damaged, promptly inform dealer where you
purchased the heater.
The Propane (LP)
gas pressure regu-
lator and hose as-
sembly supplied with the heater must be used
without alteration.
CAUTION

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
6
SPECIFICATIONS
Model # 40-GFA 60V-GFA 125V-GFA 150V-GFA
BTU 40,000 40 / 50 / 60,000 95 / 110 / 125,000 120 / 135 / 150,000
Fuel Consumption - Lb./hr (kg/hr) 1.9
(0.9)
1.9 / 2.3 / 2.8
(0.9 / 1.04 / 1.27)
4.4 / 5.1 / 5.8
(2.00 / 2.31 / 2.63)
5.5 / 6.2 / 6.9
(2.50 / 2.81 / 3.13)
Maximum Operating Hours 11 10.5 22 18
Required Cylinder - Lb. (kg) 20 (9) 20 (9) 100 (45) 100 (45)
Fuel Type Propane Propane Propane Propane
Heating Area - Ft.2(m2) 1000 (93) 1500 (139) 3125 (290) 3800 (353)
Air Flow (CFM) 300 300 400 400
Max Outlet Temp - ºF (ºC) 477 (247) 491 (255) 500 (260) 622 (328)
Volts: AC/Hz 120V / 60Hz 120V / 60Hz 120V / 60Hz 120V / 60Hz
Amps 0.6 A 0.6 A 1.02 A 1.02 A
Specifications subject to change without notice.
Handle
Base
Height Controller Gas Valve Knob
Outer Shell
Inner Shell
Guard
Power Cord
FEATURES
WHAT’S IN THE BOX
Hose & Regulator Assembly (1) Heater (1)

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
7
OPERATION
Propane Supply / Information:
Propane (LP)
This heater is not supplied with a propane cylinder.
Use only an approved propane cylinder.
LP Characteristics
–Flammable, explosive under pressure, heavier
than air and pools in low areas.
–In its natural state, propane has no odor, but for
your safety an odor that smells like rotten eggs
has been added.
–Contact of propane (LP) gas with the skin can
cause freeze burns.
–Heater is manufactured for use with propane
gas only. DO NOT attempt to convert to any
other gas. Such modifications are dangerous
and will void the warranty.
–When heater is not in use, LP Cylinder must be
turned OFF.
–Be sure that the LP Cylinder is located on a level
and stable surface.
–DO NOT use this heater in a basement or below
ground level. Propane is heavier than air and
will always seek the lowest level. If you suspect
a leak, shut o the valve at the LP Cylinder
immediately.
The Propane (LP) cylinder must also be equipped
with the following:
–A collar to protect the gas valve.
–A shut-o valve terminating a LP cylinder valve
outlet as specified in the American National
Standard for Compressed Gas Cylinder Valve
Outlets and Inlets Connections.
–A safety relief valve having direct
communications with the vapor space of the LP
cylinder.
–The heater must operate on vapor withdrawal
from the operating cylinder.
The amount of Propane (LP) used with this heater
varies. Both factors are:
–The amount of gas in the cylinder of LP.
–The temperature of the LP tank and its
surroundings.
–Always keep LP cylinder fastened and upright.
–Avoid tipping the LP cylinder on its side when
connected to a regulator, since this may cause
damage to diaphragm in the regulator.
–Handle valves with care.
–Never connect an unregulated LP cylinder to a
construction heater.
–DO NOT subject LP cylinder to excessive heat.
–Tightly close the gas shuto valve on the LP
cylinder after each use.
–All fittings must be protected when
disconnected from the LP cylinder.
Minimum Number of LP Cylinders
Average
Temp
(ºF / ºC)
40-GFA
100 lb.
(45 kg)
cylinder
60V-GFA
100 lb.
(45 kg)
cylinder
125V-GFA
100 lb.
(45 kg)
cylinder
150V-GFA
100 lb.
(45 kg)
cylinder
32º / 0º 1 1 2 2
20º / -7º 1 1 2 2
10º / -12º 1 1 3 3
0º / -18º 1 1 3 3
-10º / -23º 2 2
Use Larger
Tank
Use Larger
Tank
-20º /
-29º 2 2
Use Larger
Tank
Use Larger
Tank
The table above shows the minimum number of 100 lb.
(45 kg) LP cylinders required in cold weather. Your local LP
dealer will help you select the proper LP supply system.
Propane is safe to
use when properly
handled. Careless
handling of the LP cylinder could result in a fire
and or an explosion.
CAUTION
Installation of this appliance at altitudes above 2000 ft (610 m) shall be in accordance with local
codes, or in the absence of local codes, the National Fuel Gas Code, ANSI Z223.1/NFPA 54, or
National Standard of Canada, Natural Gas and Propane Installation Code, CSA B149.1.

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
8
OPERATION (CONT.)
–Never store an LP cylinder inside a building or
in the vicinity of an gas burning appliances.
Pre-Lighting Instructions:
Connecting the LP Cylinder
ALL NEW LP CYLINDERS MUST BE PURGED
BEFORE THE FIRST FILLING.
–Turn heater gas valve knob and LP cylinder valve
to OFF position.
–LP cylinder valve equipped with old style fitting has
LEFT HANDED THREADS. Turn fitting CLOCKWISE
to loosen. Protect this fitting when disconnected
from LP cylinder.
–Have your LP cylinder filled by your local propane
gas supplier.
–Some LP cylinders have a bleed-OFF valve. This
valve should be inspected for leaks after each
filling of the LP cylinder. Turn the valve clockwise to
close.
–Fasten full propane tank and connect proper
fitting to LP cylinder valve by turning COUNTER-
CLOCKWISE (See Figure 2 & 3).
–With heater gas valve knob still in OFF position
turn ON the LP cylinder valve and check for leaks
with soap solution.
Checking For Leaks
–To check for leaks, make up a 50/50 solution of
dish soap and water. Apply this solution to all gas
connections. If bubbles appear, there is a leak. If
a leak is found, turn o the gas supply, and re-
connect the leaking connection. If the leak persists
after several tries, contact Pinnacle Customer
Service at 800-641-6996.
–The installation of this heater must meet all local
codes and/or gas utility requirements. In the
absence of local codes, the National Fuel Code
ANSI Z223.1/NFPA 54 should be followed.
–The minimum clearances to any combustible
construction materials must be maintained at all
times (See Page 3).
–Inspect the heater before each use, and at least
annually by a qualified service person.
Supply Valve
Regulator
Hose
Propane Tank
Figure 2 Figure 3
Hose
Inlet
Connector
Purging and filling
of the LP cylinders
must be performed
by personnel who
have been thoroughly trained in accepted LP
gas industry procedures. Failure to follow these
instructions may result in explosion, fire, severe
personal injury or death.
WARNING
The disconnected
tank must never be
stored in a build-
ing, garage or any other enclosed area.
CAUTION

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
9
1
3
2
O
1
O
OPERATION (CONT.)
Lighting Instructions:
Starting the Heater (Ignition)
1. Connect the heater to a three prong (grounded)
power source. You must use a three prong (grounded)
extension cord that is at least 6 feet long is a minimum
of 14 AWG rating.
2. Connect heater to a proper LP cylinder.
3. Turn gas control knob CLOCKWISE to o position.
4. Wait five (5) minutes for any gas to clear. Smell for
gas, if you do not smell gas, go to step 5.
5. Turn gas supply ON by turning the LP cylinder valve
COUNTERCLOCKWISE to OPEN.
6. Push in and turn gas control knob
COUNTERCLOCKWISE to 1 position. This will light the
burner. If needed, keep pressing control knob until
the burner lights, and keep pressing and turning from
“O” (OFF) to 1 on Piezo electric spark models (40-
GFA) (See Figure 4).
7. Keep the gas control knob depressed for at least 30
seconds after lighting the burner. After 30 seconds,
release the control knob.
8. If the burner doesn’t stay lit, repeat lighting procedures.
9. When burner stays lit, turn gas control knob
COUNTERCLOCKWISE to desired setting (all models
except 40-GFA).
Shutdown Instructions
To Shut Off the Heater:
1. Turn gas control knob CLOCKWISE to
“O” (OFF) position (See Figure 4).
2. Turn gas supply OFF by turning the LP cylinder valve
CLOCKWISE to close. (Always turn gas off at the
propane supply cylinder(s) when the heater is not in
use)
3. Disconnect the power cord.
Test Firing the Heater
Test fire your construction heater following the lighting
instructions applicable to the gas control system
employed.
Leak test all gas connections with 50/50 soap and water
solution prior to start-up. Soap bubbles indicate a gas
leak. DO NOT use a match or flame to test for gas leaks.
NOTE: Heater surface temperature must be cold before
initiating service, cleaning with recommended cleaning
agents if necessary, or storage.
40-GFA
Valve Knob
60V-GFA / 125V-GFA /
150V-GFA Valve Knob
OFF
OFF
Ignition Ignition
Figure 4
VENTILATION
–Risk of indoor air pollution and Carbon
Monoxide Poisoning. Use heater only in well
ventilated areas.
–Refer to Safety Information on pages 2-3
for information about Carbon Monoxide
Poisoning.
–ALWAYS provide a fresh air opening in the
heated space of at least three square feet
(2,800 sq. cm) for each 100,000 BTU / Hr (29
kW). of heater output. Provide a larger opening
if more heaters are being used.
Minimum Ventilation Opening Needed
40-GFA 60V-GFA 125V-GFA 150V-GFA
1.2 ft.21.8 ft.23.8 ft.24.5 ft.2
1110 cm21670 cm23530 cm24180 cm2
CARBON MONOXIDE POISONING
MAY LEAD TO DEATH!
Not for use in residential living areas or in
non-adequately ventilated enclosed spaces.
DANGER
DANGER

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
10
WIRING/SCHEMATIC DIAGRAMS
THERMAL SWITCH
BLACK
POWER CORD
EARTH (SHELL)
CONDENSER
MOTOR
THERMOCOUPLE
CONTROL VALVE
YELLOW
YELLOW
WHITE
WHITE
BLACK
WHITE
BLACK
GREEN
BLUE
FUSE
PCB ASS’Y
EARTH
IGNITOR
CN1
CN2
CN4
THERMAL SWITCH
BLACK
1
3
YW396-03AV(BLUE)
POWER CORD EARTH (SHELL)
CONDENSER
MOTOR
THERMOCOUPLE
CONTROL VALVE
YELLOW EARTH
FUSE 1
2WS 10Ω
DC400V
1N4007
D2
1N4007
D4
ZD1
1N4742A 1/4WS 10Ω
R3
1N4007
D1
1N4007
D3
0.47µF
R1
C1 R2
1/4WS 100kΩ
FH51 250V 2A
YW396-03AV(YELLOW)
YW396-03AV(WHITE)
RY1:B
ALD112
IGNITOR
1
3
1
3RY
RY1:A
ALD112 D5 1N4007
C2
25V
47μF
SG,SD
40-GFA
THERMAL SWITCH
BLUE
POWER CORD
EARTH (SHELL)
CONDENSER
MOTOR
THERMOCOUPLE
CONTROL VALVE
YELLOW
YELLOW
WHITE
WHITE
BLACK
WHITE
BLACK
GREEN
BLUE
BLUE
SPARK
MODULE
BLUE
FUSE
PCB ASS’Y
EARTH
IGNITOR
CN1
CN2
CN3
CN4
THERMAL SWITCH
1
3
YW396-03AV(BLUE)
POWER CORD
EARTH (SHELL)
CONDENSER
MOTOR
THERMOCOUPLE
CONTROL VALVE
YELLOW EARTH
FUSE 1
2WS 10Ω
DC400V
1N4007
D2
1N4007
D4
ZD1
1N4742A 1/4WS 10Ω
R3
1N4007
D1
1N4007
D3
0.47µF
R1
C1 R2
1/4WS 100kΩ
FH51 250V 2A
YW396-03AV(YELLOW)
YW396-03AV(RED)
YW396-03AV(WHITE)
RY1:B
ALD112
IGNITOR
SPARK
MODULE
1
3
1
3
1
3RY
RY1:A
ALD112 D5 1N4007
C2
25V
47μF
SG,SD
60V-GFA / 125V-GFA / 150V-GFA

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
11
Problem Possible Cause(s) Solution
Fan does not turn when
electricity is connected.
1. No electric power to heater.
2. Blades of fan in contact with
heater housing.
3. Fan blades bent.
4. Fan motor defective.
1. Check current at outlet. If voltage
is correct, inspect extension and
power cords for cuts, frays or
breaks
2. Check housing for damage. Be
sure there are no dents in the
housing obstructing the fan.
3. Straighten all fan blades.
4. Replace motor assembly.
Heater will not fire (ignite).
1. No spark at module.
2. Corroded electrode.
1. Inspect module wire. Re-attach
or tighten if loose. Inspect spark
module and replace if necessary.
Inspect all other electrical
components.
2. Replace spark plug
(multi-bracket assembly).
Heater stops running
by itself.
1. Temperature inside heater is too
high, causing thermal switch to
shut down operation.
2. Damaged control valve.
3. Dust or debris accumulated
in heater.
1. If the heater input or output is
restricted, the inside temperature
can become too hot. Keep the
areas in front and behind heater
clear of obstructions.
2. Replace control valve.
3. Clean inside of heater.
TROUBLESHOOTING GUIDE
STORAGE / MAINTENANCE
Always disconnect the heater from the LP cylinder
before putting the heater into storage. If for any
reason the heater is to be stored indoors, the tank
MUST be disconnected from the LP cylinder, and
the cylinder stored outdoors in a well-ventilated
area, out of the reach of children, and in accor-
dance with the Standard for Storage and Handling
of Petroleum Gases, ANSI/NFPA 58 - latest edition
and Natural Gas and Propane Installation Code,
CSA B149.1. The plastic valve plug or valve cover
supplied with the cylinder must be re-installed on
the valve to protect the fitting from damage.
NOTE: Installation and repair of this heater should
be done by a qualified service person.
ALWAYS be sure to follow proper maintenance
procedures. This should include cleaning the in-
side of the heater once a month and checking the
spark gap at least once a heating season. Re-gap
the terminals to 0.160” (4mm)
Never store an LP
cylinder inside of a
building or near any
other gas or oil
burning appliances.
DANGER

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
12
3
48
9
10
11 12
15
18
17
14
2
20
1
19
5
7
6
13
16
EXPLODED VIEW
Item # Description 40-GFA 60V-GFA 125V-GFA 150V-GFA
1 Height Controller 22-512-0006 22-512-0006 22-512-0008 22-512-0008
2 Base Cover 22-508-0003 22-508-0003 — 22-508-0004
3 Inner Shell Cap 22-505-0006 22-505-0010 — 22-505-0008
4 Multi Bracket Assembly 22-504-0002 22-504-0002 22-505-0007 22-504-0002
5 Tubing Assembly 22-605-0001 22-605-0001 22-605-0002 22-605-0007
6 Nozzle 22-081-0007 22-081-0014 22-081-0015 22-081-0004
7 Nozzle Nut 22-518-0001 22-518-0001 22-518-0002 22-518-0002
8 Handle 70-001-0103 70-001-0103 70-001-0103 70-001-0103
9 Fan 22-514-0001 22-514-0001 22-514-0002 22-514-0002
10 Cushion Pad 22-509-0001 22-509-0001 22-509-0001 22-509-0001
11 Motor 22-061-0015 22-061-0015 22-061-0016 22-061-0016
12 Rear Guard 22-101-0003 22-101-0003 22-101-0004 22-101-0004
13 Round Bolt 22-503-0002 22-503-0002 22-503-0002 22-503-0002
14 Valve Assembly 22-011-0005 22-011-0017 22-011-0018 22-011-0008
15 Inlet Connector 22-507-0003 22-507-0003 22-507-0003 22-507-0003
16 Spark Module –22-604-0005 22-604-0005 22-604-0005
17 PCB Assembly 22-521-0001 22-521-0002 22-521-0002 22-521-0002
18 PCB Case 22-506-0001 22-506-0001 22-506-0001 22-506-0001
19 Valve Knob 22-516-0001 22-516-0001 22-516-0001 22-516-0001
20 Regulator Assembly 22-041-0004 22-041-0004 22-041-0005 22-041-0005
PARTS LIST

© 2021 Pinnacle Climate Technologies, Inc. Propane Forced Air Heater User’s Manual
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR
WHILE CONNECTED TO A POWER SOURCE
13
LIMITED WARRANTY
Pinnacle Climate Technologies, Inc. warrants this heater to
the original retail purchaser only, to be free from defects in
material and workmanship for a period of one (1) year from
the date of initial purchase. This product must be properly
installed, maintained and operated in accordance with the
instructions provided.
Pinnacle Climate Technologies, Inc. requires reasonable
proof of your date of purchase from an authorized retailer
or distributor. Therefore, you should keep your sales slip,
invoice or cancelled check from the original purchase.
This Limited Warranty shall be limited to the repair or
replacement of parts, which prove defective under normal
use and service within the warranty period, and which
Pinnacle Climate Technologies, Inc. shall determine at its
reasonable discretion.
This warranty does not apply to products purchased for
rental use.
This Limited Warranty does not cover any failures or
operating diculties due to normal wear and tear, accident,
abuse, misuse, alteration, misapplication, improper
installation or improper maintenance and service by you
or any third party. Failure to perform normal and routine
maintenance on the heater, shipping damage, damage
related to insects, birds or animals of any kind, and damage
due to weather conditions are also not covered.
In addition, the Limited Warranty does not cover damage
to the finish, such as scratches, dents, discoloration, rust or
other weather damage, after purchase.
All transportation costs for the return of damaged product
or parts will be the responsibility of the purchaser. Upon
receipt of damaged item, Pinnacle Climate Technologies,
Inc. will examine the item and determine if defective.
Pinnacle Climate Technologies, Inc. will repair or replace
and return the item, freight pre-paid.
If Pinnacle Climate Technologies, Inc. finds the item to
be in normal operating condition, or not defective the item
will be returned freight collect. This Limited Warranty is
in lieu of all other express warranties. Pinnacle Climate
Technologies, Inc. disclaims all warranties for products that
are purchased from sellers other than authorized dealers or
distributors.
AFTER THE PERIOD OF THE ONE (1) YEAR EXPRESS
WARRANTY EXPIRES, Pinnacle Climate Technologies,
Inc. DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING WITHOUT LIMITATION THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR APPLICATION. FURTHER, Pinnacle
Climate Technologies, Inc. SHALL HAVE NO LIABILITY
WHATSOEVER TO PURCHASER OR ANY THIRD PARTY
FOR ANY SPECIAL, INDIRECT, PUNITIVE INCIDENTAL,
OR CONSEQUENTIAL DAMAGES. Pinnacle Climate
Technologies, Inc. assumes no responsibility for any defects
caused by third parties. This Limited Warranty gives the
purchaser specific legal rights; a purchaser may have other
rights depending upon where he or she lives. Some states
do not allow the exclusion or limitation of special, incidental
or consequential damages, or limitations on how long a
warranty lasts, so the above exclusion and limitations may
not apply to you.
Pinnacle Climate Technologies, Inc. does not authorize any
person or company to assume for it any other obligation
or liability in connection with the sale, installation, use,
removal, return or replacement of its equipment, and no
such representations are binding on Pinnacle Climate
Technologies, Inc.
Always be sure to specify the model number and serial
number when making any claim with Pinnacle Climate
Technologies, Inc. For your convenience, use the space
provided below to list this information.
Model #:________________________________
Serial #:________________________________
Date of Purchase: ________________________
Locating Your Serial Number:
Your serial number can be found on a white label on the right side cover of your heater. It will begin
with the letter “G” followed by 9 digits. For Example: G123456789. Have your Serial Number ready
before calling customer service at 800-641-6996.
XXX-XXXXXXXX
Serial Number
Label

NUMÉROS DE MODÈLES :
PT-40-GFA / PT-60V-GFA-A / PT-125V-GFA-A / PT-150V-GFA-A
NOTE AU CLIENT : LIRE ET CONSERVER CES INSTRUCTIONS POUR POUVOIR
S’Y REPORTER ULTÉRIEUREMENT
C
E
R
T
I
F
I
E
D
AVERTISSEMENT GÉNÉRAL DE DANGER:
LE NON-RESPECT DES MISES EN GARDE ET DES INSTRUCTIONS FOURNIES
AVEC CETTE CHAUFFERETTE PEUT ENTRAÎNER LA MORT, DE GRAVES
BLESSURES ET DES DOMMAGES MATÉRIELS RÉSULTANT D’UN INCENDIE, D’UNE EXPLOSION, DE BRÛLURES,
D’ASPHYXIE, D’EMPOISONNEMENT AU MONOXYDE DE CARBONE ET/OU D’UNE DÉCHARGE ÉLECTRIQUE.
SEULES LES PERSONNES CAPABLES DE COMPRENDRE ET DE SUIVRE LES INSTRUCTIONS DOIVENT SE
SERVIR DE CETTE CHAUFFERETTE OU LA RÉPARER. POUR OBTENIR DE L’AIDE OU DES INFORMATIONS
SUR CETTE CHAUFFERETTE, TELLES QU’UNE NOTICE D’INSTRUCTIONS, UNE ÉTIQUETTE, ETC.,
COMMUNIQUER AVEC LE FABRICANT.
RISQUE D’INCENDIE, DE BRÛLURE, D’INHALATION
ET D’EXPLOSION. GARDER LES MATÉRIAUX
SOLIDES INFLAMMABLES, TELS LES MATÉRIAUX
DE CONSTRUCTION, LE PAPIER OU LE CARTON, À UNE DISTANCE SÉCURITAIRE
DE LA CHAUFFERETTE, COMME RECOMMANDÉ DANS LES PRÉSENTES
INSTRUCTIONS. NE JAMAIS UTILISER LA CHAUFFERETTE DANS DES ENDROITS
QUI CONTIENNENT OU POURRAIENT CONTENIR DES MATIÈRES COMBUSTIBLES
VOLATILES OU EN SUSPENSION DANS L’AIR, OU ENCORE DES PRODUITS
COMME DE L’ESSENCE, DES SOLVANTS, DES DILUANTS À PEINTURE, DES
PARTICULES DE POUSSIÈRE OU DES PRODUITS CHIMIQUES INCONNUS.
ID usine : 500
DANGER
AVERTISSEMENT
Sauk Rapids, MN 56379 USA • Numéro sans frais (800)641-6996
Télécopieur : 320-251-2922 • Web : www.protemp.us •Courriel : [email protected]
© 2021, Pinnacle Climate Technologies, Inc. PTGG-404
Manuel de l’utilisateur
et mode d’emploi
CHAUFFERETTE À AIR FORCÉ
AU PROPANE
Repérage du numéro de série:
Le numéro de série se trouve sur une étiquette blanche apposée du côté droit de la chauerette. Il commence
par la lettre «G» suivie de 9 chires. Par exemple: G123456789. Noter le numéro de série avant de contacter
le service à la clientèle au 800641-6996.

© 2021, Pinnacle Climate Technologies, Inc. Manuel d’instructions de la chaufferette
à air forcé au propane
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE
EST BRANCHÉE À UNE SOURCE D’ALIMENTATION
2
Consignes de sécurité............................................. 2-5
Déballage........................................................................ 5
Spécifications................................................................. 6
Caractéristiques............................................................. 6
Contenu de la boîte...................................................... 6
Mode d’emploi............................................................7-9
Ventilation ...................................................................... 9
Schéma de câblage.....................................................10
Entreposage / Entretien...............................................11
Guide de dépannage ...................................................11
Vue éclatée ................................................................... 12
Liste des pièces............................................................12
Garantie limitée.............................................................13
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
Danger lié au monoxyde de carbone. Cette chauerette produit du monoxyde de
carbone, qui n’a pas d’odeur. Utiliser cette chauerette dans un espace clos peut
causer la mort. Ne jamais utiliser la chauerette dans des espaces clos comme une
tente, une autocaravane, tout véhicule ou véhicule récréatif (VR), abri fermé ou tout autre type d’espace clos.
DANGER
Ceci est une chauerette portative non raccordée, utilisant l’air ambiant (oxygène)
de l’espace où elle est utilisée. Une quantité d’air susante pour la combustion
et la ventilation doit être fournie. Voir la rubrique «VENTILATION» à la page 9.
Cet appareil n’est pas conçu pour une utilisation dans une aire résidentielle
ou dans un espace clos qui n’est pas ventilé adéquatement. Ne jamais
apporter ou entreposer une bouteille de propane à l’intérieur. Ce radiateur est
conçu pour être utilisé à l’extérieur et à l’intérieur seulement dans une aire bien ventilée.
Si les informations contenues dans ce manuel ne sont pas suivies à la lettre,
un incendie ou une explosion peuvent survenir et causer des dommages
matériels, des blessures ou la mort.
NE PAS UTILISER CETTE CHAUFFERETTE AVANT D’AVOIR LU ET
PARFAITEMENT COMPRIS CES CONSIGNES DE SÉCURITÉ ET D’UTILISATION.
Le non-respect des précautions et instructions fournies avec cet appareil peut entraîner la mort, des blessures
corporelles graves, la perte ou des dommages aux biens causés par les risques d’incendie, des explosions,
des brûlures, d’asphyxie ou d’un empoisonnement au monoxyde de carbone. Seules les personnes qui
peuvent lire et comprendre les présentes directives doivent utiliser ou faire l’entretien de cette chauerette.
DANGER
DANGER
AVERTISSEMENT
AVERTISSEMENT
NE PAS UTILISER DANS LES HABITATIONS OU VÉHICULES RÉCRÉATIFS.
AVERTISSEMENT
Cette chauerette est conçue et approuvée pour les chantiers de construction en conformité avec
les normes ANS Z83.7 * et CSA 2.14-2017 régissant les chauerettes de chantier à gaz. VÉRIFIER
AVEC LE SERVICE LOCAL DES INCENDIES EN CAS DE QUESTIONS SUR L’APPLICATION. D’autres
normes régissent l’utilisation des gaz combustibles et des produits de chauage pour des utilisations
spécifiques. Les autorités locales peuvent vous informer sur ces dernières.
AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment du
plomb qui est reconnu dans l’État de Californie comme cause de cancer, de malformations
congénitales ou d’autres troubles de la reproduction. Pour plus d’informations, consultez
www.P65Warnings.ca.gov.

© 2021, Pinnacle Climate Technologies, Inc. Manuel d’instructions de la chaufferette
à air forcé au propane
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE
EST BRANCHÉE À UNE SOURCE D’ALIMENTATION
3
Les produits décrits dans ce manuel sont des
chauerettes à feu direct et à air pulsé alimentées au
propane. Les chauerettes à air forcé au propane sont
principalement destinées au chauage temporaire des
bâtiments en cours de construction ou de rénovation. Feu
direct signifie que tous les produits de combustion de la
chauerette entrent dans l’espace chaué. Cet appareil
est évalué à 98% de rendement de la combustion, mais
il produit de petites quantités de monoxyde de carbone.
Le monoxyde de carbone est toxique. Les êtres
humains peuvent en tolérer seulement de petites
quantités; des précautions doivent donc être prises
pour assurer une ventilation adéquate. Une ventilation
non adéquate, en violation des consignes figurant
dans ce manuel, peut entraîner la mort.
Les personnes atteintes de problèmes respiratoires
doivent consulter un médecin avant d’utiliser cet
appareil. Les premiers signes d’intoxication au
monoxyde de carbone ressemblent aux symptômes de
la grippe. Ces symptômes d’une mauvaise ventilation ou
d’un empoisonnement au monoxyde de carbone sont:
Mal de tête • Étourdissement • Nausée • Bouche
sèche • Mal de gorge • Nez et yeux qui brûlent
Si un ou plusieurs de ces symptômes apparaissent :
SORTIR IMMÉDIATEMENT RESPIRER DE L’AIR FRAIS!
Faire vérifier ou réparer la chauerette et vérifier
que la ventilation est adéquate. Certaines personnes
sont plus aectées que d’autres par le monoxyde de
carbone. Celles-ci incluent: les femmes enceintes,
les personnes ayant des problèmes cardiaques ou
pulmonaires, sourant d’anémie ou qui se trouvent
sous l’influence de l’alcool ou à haute altitude.
POUR USAGE EXTÉRIEUR. USAGE INTÉRIEUR
PERMIS SEULEMENT POUR: le chauage temporaire
des structures ou des bâtiments bien ventilés en cours
de construction, de modification ou de réparation!
Une ouverture d’un minimum de 2800cm² sur
l’air extérieur doit exister pour chaque 29 kW du
régime nominal de la chauerette. Voir la section
«Ventilation» à la page 8 pour plus de détails.
QUE FAIRE SI UNE ODEUR DE GAZ EST DÉTECTÉE:
–NE PAS tenter d’allumer la chauerette.
–Éteindre toute flamme nue.
–Couper l’alimentation en gaz vers la chauerette.
–Si l’odeur persiste, contacter le fournisseur de
gaz local ou le service des incendies.
–NE PAS toucher ou utiliser un commutateur
électrique ou un appareil électrique qui pourrait
produire une étincelle.
–Appeler immédiatement le fournisseur de gaz
à partir du téléphone d’un voisin. Suivre les
instructions du fournisseur de gaz.
–Si le fournisseur de gaz ne peut être rejoint,
appeler le service des incendies.
–La réparation doit être eectuée par une agence
de service qualifiée.
NE JAMAIS entreposer ni utiliser d’essence ou
d’autres vapeurs ou liquides inflammables à proximité
de cette chauerette ou de tout autre appareil.
NE JAMAIS entreposer une bouteille de propane (GLP)
non raccordée à cette chauerette à proximité de celle-ci.
NE JAMAIS connecter la chauerette à une
alimentation en gaz sans régulation.
NE JAMAIS obstruer le flux d’air carburant et de
ventilation. (L’avant et l’arrière de la chauerette.)
NE JAMAIS utiliser de gaines ou de conduits d’air
à l’avant ou à l’arrière de l’appareil.
NE JAMAIS modifier la chauerette ou utiliser une
chauerette qui a été modifiée.
NE JAMAIS déplacer ou manipuler l’appareil lorsqu’il
est encore chaud.
Garder tous les matériaux combustibles, l’essence et
autres vapeurs et liquides inflammables à l’écart de
cette chauerette.
Dégagement minimal par rapport aux combustibles
Côtés Haut Avant Arrière
61 cm 92 cm 183 cm 61 cm
TOUJOURS utiliser l’alimentation électrique (tension
et fréquence) indiquée sur la plaque signalétique
de la chauerette.
TOUJOURS utiliser une rallonge de calibre 14 AWG
ou plus.
RISQUE DE
POLLUTION DE
L’AIR INTÉRIEUR!
AVERTISSEMENT
L’EMPOISONNEMENT
AU MONOXYDE DE
CARBONE PEUT
ENTRAÎNER LA MORT!
DANGER
CONSIGNES DE SÉCURITÉ (SUITE)
LE PROPANE EST
UN GAZ EXPLOSIF.
DANGER
RISQUES DE
BRÛLURES, D’INCENDIE
ET D’EXPLOSION!
AVERTISSEMENT
MISE EN GARDE!
CHAUD DURANT
L’UTILISATION. NE PAS TOUCHER. GARDER HORS
DE LA PORTÉE DES ENFANTS ET DES ANIMAUX
ET À L’ÉCART DES VÊTEMENTS OU DE TOUT
MATÉRIAU COMBUSTIBLE.
AVERTISSEMENT

© 2021, Pinnacle Climate Technologies, Inc. Manuel d’instructions de la chaufferette
à air forcé au propane
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE
EST BRANCHÉE À UNE SOURCE D’ALIMENTATION
4
–Ne pas utiliser cet appareil pour chauffer les
habitations
–L’utilisation de chaufferettes à feu direct dans
les zones de construction peut entraîner
une exposition à des niveaux de CO, CO₂
et NO₂ considérés comme dangereux et
potentiellement mortels.
–Ne pas utiliser dans des zones non ventilées
–Savoir reconnaître les signes d’un
empoisonnement aux CO et CO₂
• Maux de tête, sensation de brûlures
auxyeux
• Étourdissements, désorientation
• Difficultés respiratoires, sensation de
suffocation
–Fournir un échange d’air par une ventilation
appropriée (OSHA 29 CFR 1926.57) pour
maintenir la combustion et une qualité d’air
acceptable, conformément à la norme OSHA
29 CFR, partie 1926.154, et aux exigences
de sécurité de la norme ANSI A10.10 pour
les dispositifs et équipements de chauffage
temporaires et portatifs utilisés dans l’industrie
de la construction ou aux Codes d’installation
CSA B149.1 des systèmes de gaz naturel et de
gaz propane.
–Surveiller périodiquement les niveaux de
CO, CO2et NO2présents sur le chantier - au
minimum au début du quart de travail et après
4 heures.
–Assurer un échange d’air par une ventilation
appropriée, naturelle ou mécanique, afin
de maintenir une qualité acceptable de l’air
intérieur
–S’assurer que la circulation d’air de combustion
et de ventilation n’est pas obstruée
–Au fur et à mesure que le bâtiment se
« referme » dans les phases de construction, il
peut être nécessaire d’augmenter laventilation
DANGER CONCERNANT LA QUALITÉ DE L’AIR
CONSIGNES DE SÉCURITÉ (SUITE)
AVERTISSEMENT
États-Unis – Moyenne pondérée dans le temps
sur 8 heures (OSHA 29 CFR 1926.55 App A)
Canada – Moyenne pondérée dans le temps
sur 8 heures Directives de Santé et sécurité au
travail de la Colombie-Britannique, partie 5.1,
et règlement 833 de Santé et sécurité au travail
de l’Ontario
CO 50ppm 25ppm
CO₂ 5000ppm 5000ppm
NO₂ 3ppm (règl. 833)
États-Unis – Seuil supérieur
(Limite d’exposition de courte durée =
15minutes)
Canada – Limite d’exposition de courte durée/
STEL (15 minutes, règl. 833/1 heure, WSBC),
directives de Santé et sécurité au travail de la
Colombie-Britannique, partie 5.1, et règlement
833 de Santé et sécurité au travail de l’Ontario
CO 100ppm
CO₂ 15000 ppm (WSBC)
30000ppm (règl. 833)
NO₂ 5ppm 1,0ppm (WorkSafeBC)
5,0ppm (règl. 833)

© 2021, Pinnacle Climate Technologies, Inc. Manuel d’instructions de la chaufferette
à air forcé au propane
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE
EST BRANCHÉE À UNE SOURCE D’ALIMENTATION
5
TOUJOURS débrancher la chauerette lorsqu’elle
n’est pas utilisée.
TOUJOURS installer la chaufferette de façon à ne pas
l’exposer directement aux brumes d’eau, à la pluie, à
l’eau de ruissellement ou au vent.
–Utiliser la chaufferette conformément à tous les
codes locaux. En l’absence de tels codes, consulter
le National Fuel Code, ANSI A223.1/NFPA 54.
–Cette chaufferette est expédiée de l’usine dans
le but d’être utilisée avec du gaz propane (GPL)
exclusivement. Ne pas la convertir pour un autre
gaz. L’installation doit être conforme aux codes
locaux, ou en leur absence, avec la norme du
Storage and Handling of Liquefied Petroleum
Gases ANSI/NFPA 58 et du Code d’installation
du propane et du gaz naturel CSA B149.1.
–Vérifier les connexions d’alimentation en gaz avec
une solution de 50/50 d’eau et de savon. NE PAS
utiliser une allumette ou une flamme pour détecter
des fuites de gaz.
–Placer la bouteille de propane a au moins 1,8 m
(3 m au Canada) de la chaufferette; ne pas pointer
la sortie de chauffage vers la bouteille de propane à
moins qu’elle soit à 6 m minimum de la chaufferette.
–N’utiliser que l’ensemble de régulateur et tuyau
fourni avec cette chauerette. Inspecter l’ensemble
régulateur/tuyau avant chaque utilisation de la
chauerette. Si l’abrasion ou l’usure est excessive,
ou si le tuyau est coupé, le remplacer par
l’ensemble qui convient, illustré dans la liste
des pièces, avant d’utiliser la chauerette.
Pressions d’entrée : collecteur,
minimum et maximum
40-GFA 60V-GFA 125V-GFA 150V-GFA
Collecteur 11 po CE
(27,4 mbar) 11 po CE (27,4 mbar) 8,3 po CE (20,6 mbar) 8 po CE (19,9 mbar)
Min. 5 PSI (34,5 kPa)
Max. Pression de la bouteille
CONSIGNES DE SÉCURITÉ (SUITE)
L’ensemble des tuyaux
doit être protégé
contre le trafic, les matériaux de construction
et tout contact avec des surfaces chaudes,
durant l’utilisation et pendant l’entreposage.
AVERTISSEMENT
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
RISQUE D’INCENDIE! NE JAMAIS POSITIONNER LA CHAUFFERETTE
INCLINÉE VERS LE BAS. TOUJOURS PLACER LA CHAUFFERETTE SUR
UNE SURFACE PLANE ET STABLE (VOIR LA FIGURE 1)!
Figure 1
AVERTISSEMENT
DÉBALLAGE
1. Déballer tous les articles appliqués à la chauerette
pour l’expédition. Garder les capuchons en plastique
attachés à l’ensemble connecteur d’entrée et tuyau/
régulateur pour l’entreposage.
2. Enlever tous les articles du carton.
3. Vérifier qu’aucun article n’a été endommagé pendant
le transport. Si la chauerette est endommagée, informer
immédiatement le détaillant qui vous l’a vendue.
Le régulateur de
pression du GPL et
le tuyau fournis avec
la chauerette doivent être utilisés tels quels, sans
aucune modification.
Pour être utilisé avec
du gaz propane (GPL)
seulement.
AVERTISSEMENT
Instructions pour la
mise à la terre : Cet
appareil est muni d’une fiche à trois broches (mise à
la terre) afin de vous protéger des chocs électriques
et doit être branché directement dans une prise de
courant  trois fentes.
AVERTISSEMENT
RISQUE DE DÉCHARGE
ÉLECTRIQUE!
AVERTISSEMENT

© 2021, Pinnacle Climate Technologies, Inc. Manuel d’instructions de la chaufferette
à air forcé au propane
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE
EST BRANCHÉE À UNE SOURCE D’ALIMENTATION
6
SPÉCIFICATIONS
Modèles n° 40-GFA 60V-GFA 125V-GFA 150V-GFA
BTU 40000 40/50/60000 95/110/125000 120/135/150000
Consommation de carburant (kg/h) 0,9 0,9 / 1,04 / 1,27 2,00 / 2,31 / 2,63 2,50 / 2,81 / 3,13
Nombre maximal d’heures
de fonctionnement 11 10,5 22 18
Bouteille requise, en kg 9 9 45 45
Type de carburant Propane Propane Propane Propane
Surface chauée (m²) 93 139 290 353
Circulation d’air (m3/min) 8,5 8,5 11,3 11,3
Température maximale
à la sortie (ºC) 247 255 260 328
Volts (c.a./Hz) 120 V / 60 Hz 120 V / 60 Hz 120 V / 60 Hz 120 V / 60 Hz
Ampères 0,6 A 0,6 A 1,02 A 1,02 A
Spécifications sujettes à modification sans préavis.
Poignée
Base
Contrôleur de hauteur Bouton de commande
Enveloppe
extérieure
Enveloppe
intérieure
Protection
Cordon électrique
CARACTÉRISTIQUES
CONTENU DE LA BOÎTE
Ensemble de tuyau
et régulateur (1) Chauerette (1)

© 2021, Pinnacle Climate Technologies, Inc. Manuel d’instructions de la chaufferette
à air forcé au propane
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE
EST BRANCHÉE À UNE SOURCE D’ALIMENTATION
7
MODE D’EMPLOI
Informations sur le propane:
Propane (GPL)
Cette chauerette n’est pas vendue avec une bouteille
de propane. Utiliser uniquement une bouteille de
propane approuvée.
Caractéristiques du GPL
–Inflammable, explosif si sous pression, plus lourd
que l’air et s’accumule au ras du sol.
–Dans son état naturel, le gaz propane n’a aucune
odeur, mais pour des raisons de sécurité un
odorisant qui sent oeufs pourris a été ajouté.
–Un contact du pétrole liquide avec la peau peut
causer des brûlures par le froid.
–La chauerette est conçue pour utiliser du PL
seulement. NE PAS tenter de la convertir vers un
quelconque autre gaz. De telles modifications sont
dangereuses et annulent la garantie.
–Lorsque la chauerette n’est pas utilisée,
l’alimentation en GPL doit être COUPÉE.
–S’assurer que la bouteille de GPL est placée sur une
surface plane et stable.
–NE PAS utiliser cette chauerette dans un sous-sol
ou au-dessous du niveau du sol. Le propane (GPL)
est plus lourd que l’air, et recherchera toujours le
niveau le plus bas. Si une fuite est suspectée, fermer
le robinet à la bouteille de propane immédiatement.
–L’installation de cet appareil à des altitudes de plus
610 mètres (2000pi) doit être conforme aux codes
locaux, ou en leur absence, au code National Fuel
Gas Code ANSI Z223.1/NFPA 54 ou à la Norme
nationale du Canada, Code d’installation du gaz
naturel et du propane, CSA B149.1.
La bouteille de GPL doit aussi être équipée des
accessoires suivants:
–Un manchon qui protège le robinet de gaz.
–Un robinet d’arrêt au bout de la sortie du robinet de
la bouteille de propane, comme spécifié dans les
normes américaines pour les sorties et les entrées
de robinets d’évacuation pour bouteille de gaz.
–Une soupape de sûreté en communication directe
avec l’espace de vapeur de la bouteille.
–La chauerette doit fonctionner à partir du gaz
provenant de la bouteille d’alimentation.
La quantité de GPL utilisée avec cette chauerette
varie. Les deux facteurs déterminants sont :
–La quantité de gaz dans la bouteille de GPL.
–La température de la bouteille de GPL et de
ses environs.
–Toujours garder la bouteille fixée de façon
sécuritaire et en position debout.
–Éviter d’incliner la bouteille sur le côté lorsque
raccordé à un régulateur, ce qui risque d’endommager
le diaphragme à l’intérieur du régulateur.
–Manipuler les robinets avec précaution.
–Ne jamais raccorder une bouteille de propane sans
régulateur à une chauerette de construction.
–NE PAS soumettre la bouteille de propane à une
chaleur excessive.
–Serrer fermement le robinet d’arrêt du gaz sur la
bouteille de propane après chaque utilisation.
–Tous les raccords doivent être protégés lorsque
démontés de la bouteille de GPL.
Nombre minimum de bouteilles de GPL
Temp.
moyenne
(ºC)
40-GFA
Bouteille
de 45 kg
60V-GFA
Bouteille de
45 kg
125V-GFA
Bouteille de
45 kg
150V-GFA
Bouteille
de 45 kg
0º 1 1 2 2
-7º 1 1 2 2
-12º 1 1 3 3
-18º 1 1 3 3
-23º 2 2
Utiliser une
plus grande
bouteille
Utiliser
une plus
grande
bouteille
-29º 2 2
Utiliser une
plus grande
bouteille
Utiliser
une plus
grande
bouteille
Le tableau précédent indique le nombre minimal de
bouteilles de GPL de 45 kg requises par temps froid. Le
fournisseur local de GPL vous aidera à choisir le système
d’alimentation approprié.
Le gaz propane est
sécuritaire lorsqu’il
est manipulé
correctement. Une manipulation imprudente de la
bouteille de propane pourrait mener à un incendie
ou à une explosion.
