PMK SKID-S User manual

POSITIONING SYSTEMS
Test & Debugging Platform
Bedienungsanleitung | Instruction Manual
Probing Solutions.
Made in Germany.
DE | EN

2
POSITIONIERSYSTEME
DE
Hersteller
PMK Mess- und Kommunikationstechnik GmbH
Königsteiner Str. 98
65812 Bad Soden, Germany
Tel: [phone] - 930
Fax: [phone] - 939
Garantie
PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor-
malen Gebrauch und Betrieb innerhalb der Spezikationen. Jedes defekte Produkt wird repariert
oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation,
Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. Diese
Garantie bezieht sich nur auf Defekte des Materials und der Verarbeitung. PMK lehnt alle gesetz-
lichen Gewährleistungen ab und gewährt auch keine Garantie für eine Eignung des Produktes
zu einem bestimmten Verwendungszweck. PMK ist nicht haftbar für irgendwelche indirekten,
speziellen, beiläugen oder Folgeschäden (einschließlich Gewinnverluste, Verlust des Geschäfts,
Datenverlust, einer Unterbrechung des Geschäftsbetriebs oder dergleichen), selbst wenn die PMK
über die Möglichkeit solcher Beschädigungen benachrichtigt worden ist, die aus einem Defekt
oder Fehler dieser Bedienungsanleitung oder des Produktes entstehen können.
Copyright © 2021 PMK - Alle Rechte vorbehalten
Internet: www.pmk.de
E-Mail: [e-mail]

3
POSITIONIERSYSTEME
DE
nSchneller Aufbau
nFreihändiges Testen
nIntuitives Testen
nTesten & Debuggen
Key-Features:

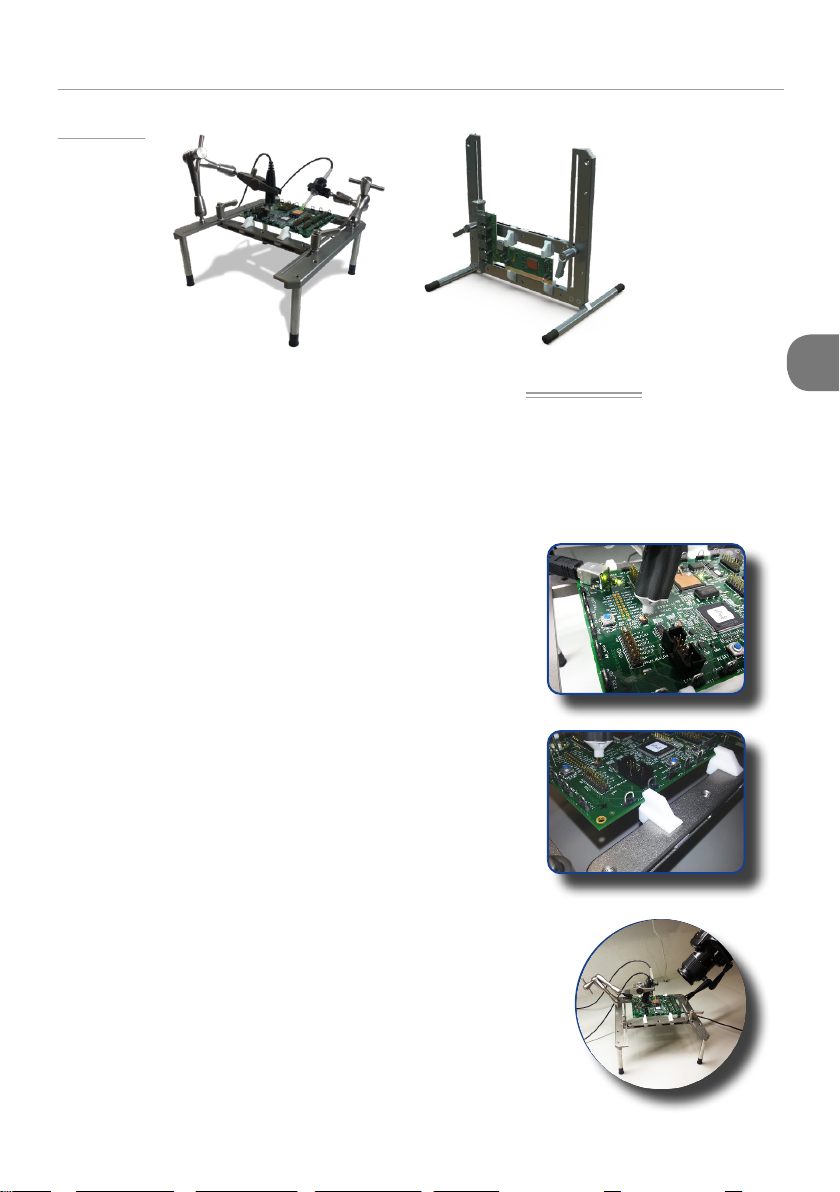

SKID® Positioniersysteme
SKID®ist eine einzigartige Plattform, die den verschie-
densten Anforderungen rund um das Testen und De-
buggen gerecht wird. Das System erlaubt einen modu-
laren Aufbau, so daß jeder Benutzer es exibel an seine
Anwendung anpassen kann. Der Rahmen bietet eine
Klemmvorrichtung, die mindestens 160x160mm gro-
ße Karten aufnehmen kann. Dies entspricht dem stan-
dard Formfaktor 3U. Kleinere Boards können natürlich
ebenfalls gespannt werden. Die Abstandshalter - PCBA
Spacer - werden so positioniert, daß viele geometrische
Formen getestet werden können. Die Leiterkarte ist
nach dem Einspannen ungefähr 10mm über dem Rah-
men xiert.
Dies gewährleistet eine bessere Zugänglichkeit zum
Prüing und erleichtert das Handling. SKID®verfügt
über 90mm lange Beine, wodurch es möglich ist den
Prüing simultan von oben und unten zu kontaktieren.
Standard M6 Gewinde sind um den Rahmen verteilt
zu nden, um Tastköpfe, Lampen, Lupen oder andere
Ausrüstung zu montieren. SKID®eignet sich für einen
Temperaturbereich von 0°C bis +50°C wobei stets auf
nicht-kondensierende Feuchte zu achten ist. Für Klima-
tests stehen Modelle für -55°C bis +155°C, für nicht-kon-
densierende Feuchte, zur Auswahl.
SKID®ist in drei Größen erhältlich. Größe S für 3U, Größe M für
6U Karten und Größe L für alle PCBA´s, die größer sind. Da jedes
nur aus wenigen Teilen besteht ist der Aufbau im Handumdrehen
erledigt. Die M6 Gewinde rund um den Rahmen bieten dem Be-
nutzer allerlei Möglichkeiten zur individuellen Erweiterung seiner
Testumgebung. Testausrüstung, Beleuchtung, Vergrößerungsglä-
ser, sogar Kameras, um z.B. Wärmebilder aufzuzeichnen, können
schnell und einfach installiert werden.
Übersicht

4
POSITIONIERSYSTEME
DE
Horizontaler Aufbau:
Vertikaler Aufbau:
PCBA Spacer
016-292-501
Stelze SKID 20mm
016-291-503
Stelze SKID 90mm
Klemmhebel
016-291-500
PTFE Gleiter
016-292-502
Gummifuß
016-292-500
Vertikal Adapter Kit
893-291-501
2
1

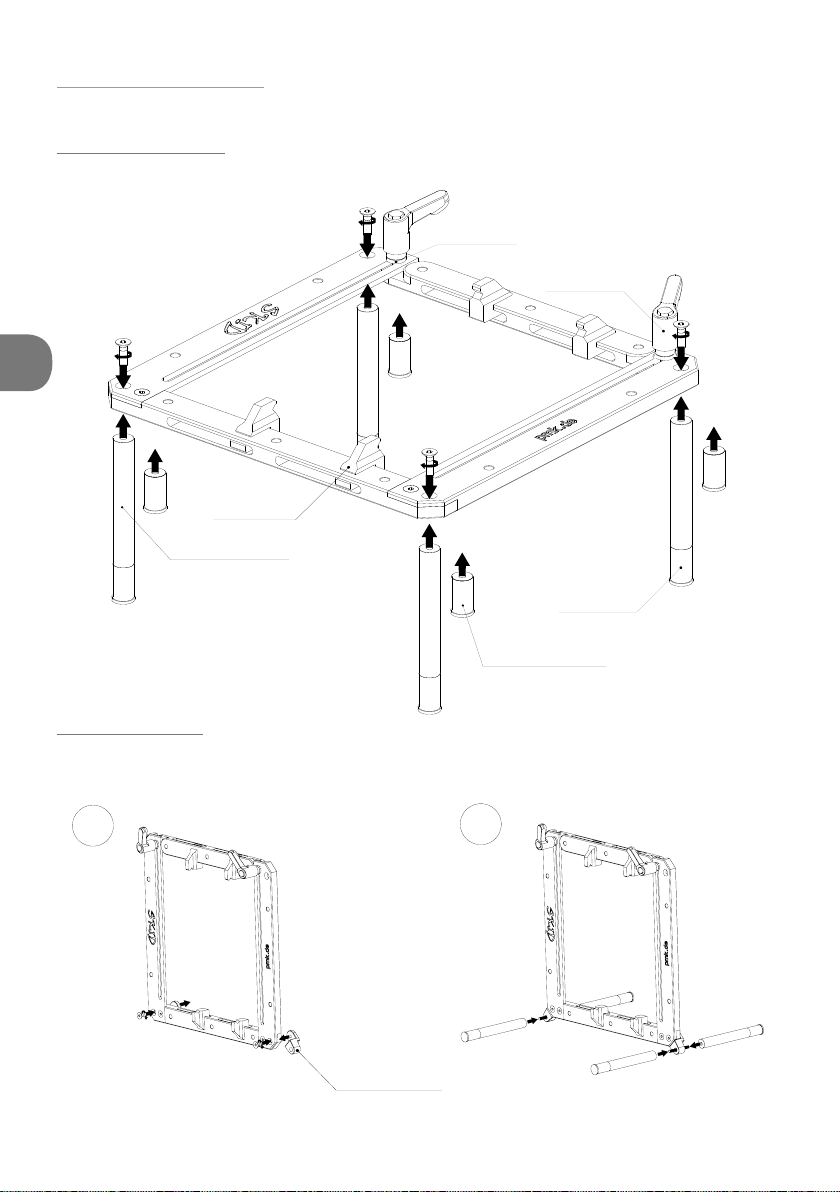

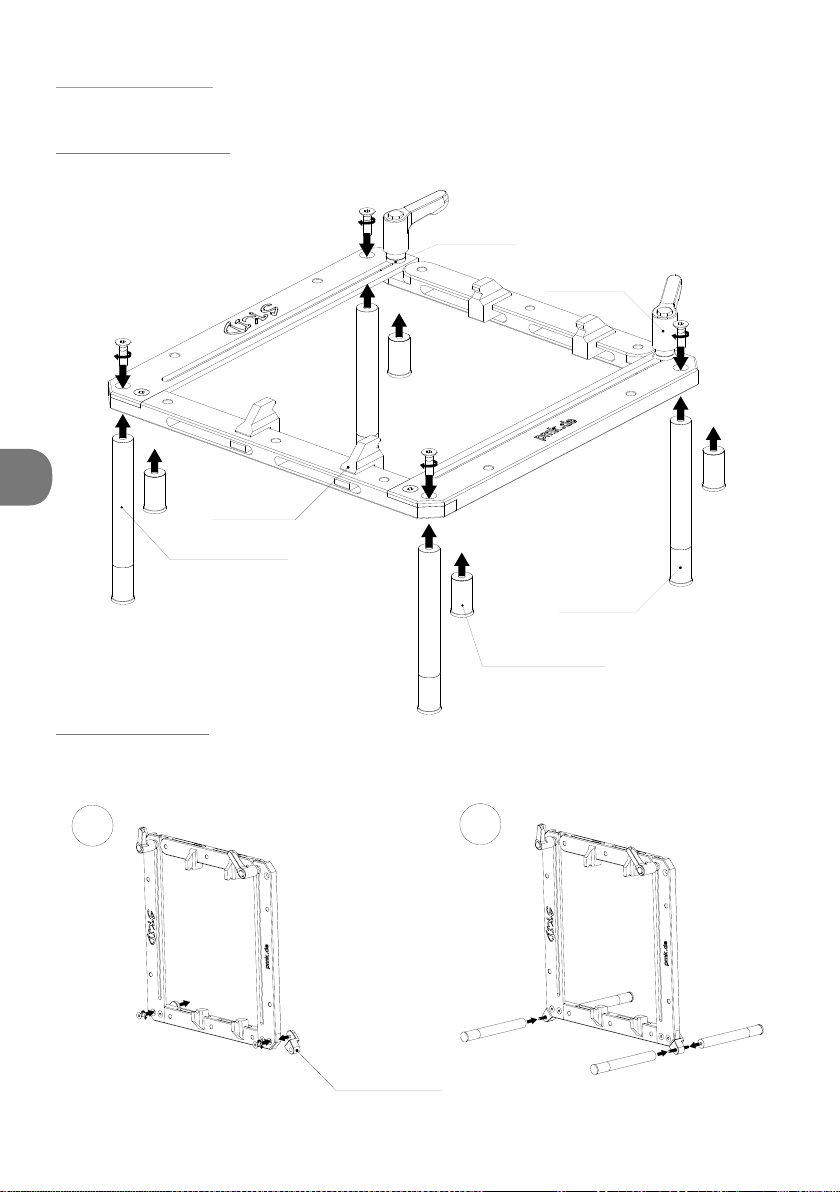

Zusammenbau: SKID®

5
POSITIONIERSYSTEME
DE

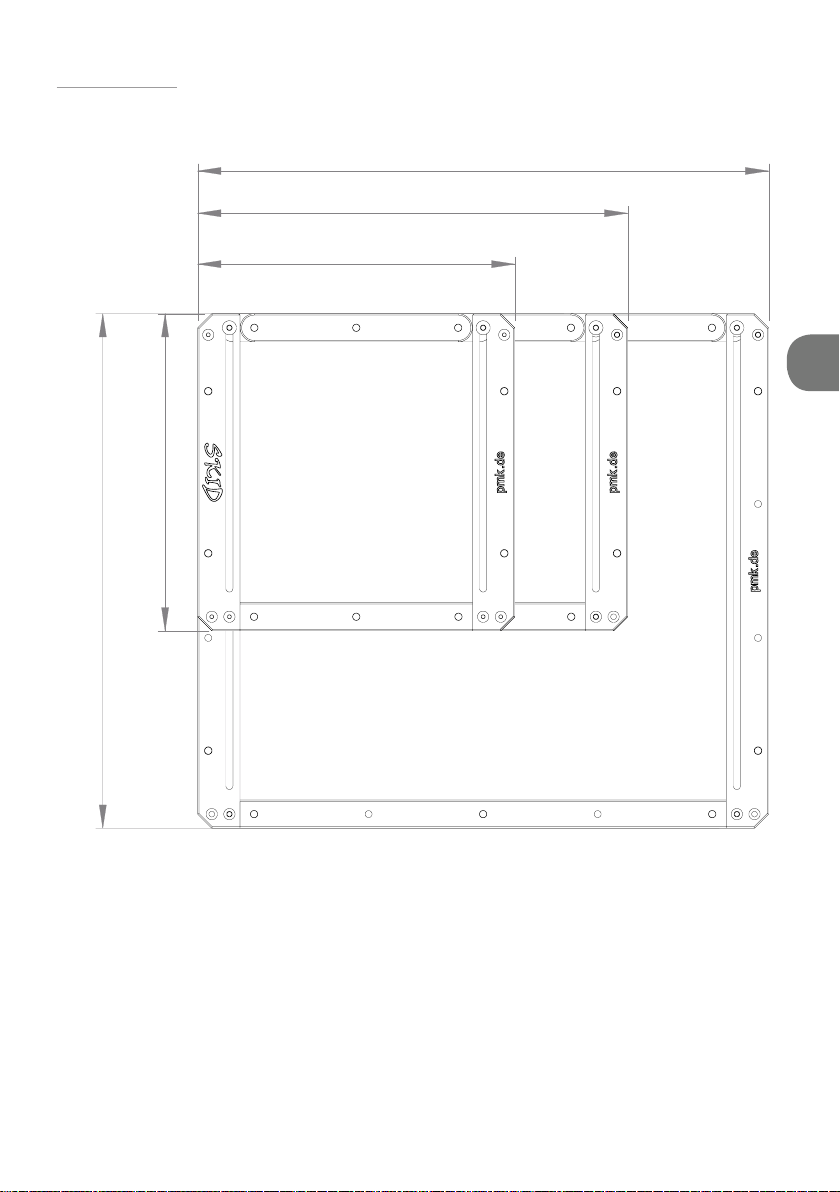

Maße: SKID®
225
225
305
405
365
SKID S
SKID L
S
K
I
D
M

6
POSITIONIERSYSTEME
DE
SKID-S,
3U Board Tester,
(160 x 160mm)
Bestell-Nummer:
893-500-000
SKID-M,
6U Board Tester,
(240 x 160 mm)
Bestell-Nummer:
893-500-010
SKID-L,
Board Tester,
(340 x 340mm)
Bestell-Nummer:
893-500-020
Dieses Produkt wird mit 2 Jahren Garantie geliefert.Achten Sie stets auf nicht-kondensierende Feuchte.
SKID-S
Starter Kit,
3U Board Tester,
(160 x 160 mm)
Bestell-Nummer:
893-500-START
SKID-M
Starter Kit,
6U Board Tester,
(240 x 160 mm)
Bestell-Nummer:
893- 600 -START
SKID-L
Starter Kit,
Board Tester,
(340 x 300 mm)
Bestell-Nummer:
8 93 -70 0 - S TA R T
• 1x SKID-S, Starter Kit,
3U Board Tester
• 1x Maulschlüssel SW 7mm
• 1x Imbusschlüssel 2,5 mm
• 1x Skid Vertikal Adapter Kit
• 4x SKID Stelze 2 cm
• 4x SKID Stelze 9 cm
• 1x Uniholder
• 1x 3-Fach Halter
• 1x PMK 3D Positionierer,
130 mm
• 1x PMK Positionierer,
200 mm
• 1x SKID-M, Starter Kit,
6U Board Tester
• 1x Maulschlüssel SW 7mm
• 1x Imbusschlüssel 2,5 mm
• 1x Skid Vertikal Adapter Kit
• 4x SKID Stelze 2 cm
• 4x SKID Stelze 9 cm
• 1x Uniholder
• 1x 3-Fach Halter
• 2x PMK Positionierer, 200 mm
• 1x SKID-L, Starter Kit,
Board Tester
• 1x Maulschlüssel SW 7mm
• 1x Imbusschlüssel 2,5 mm
• 1x Skid Vertikal Adapter Kit
• 4x SKID Stelze 2 cm
• 4x SKID Stelze 18 cm
• 1x Uniholder
• 1x 3-Fach Halter
• 2x PMK Positionierer, 200 mm

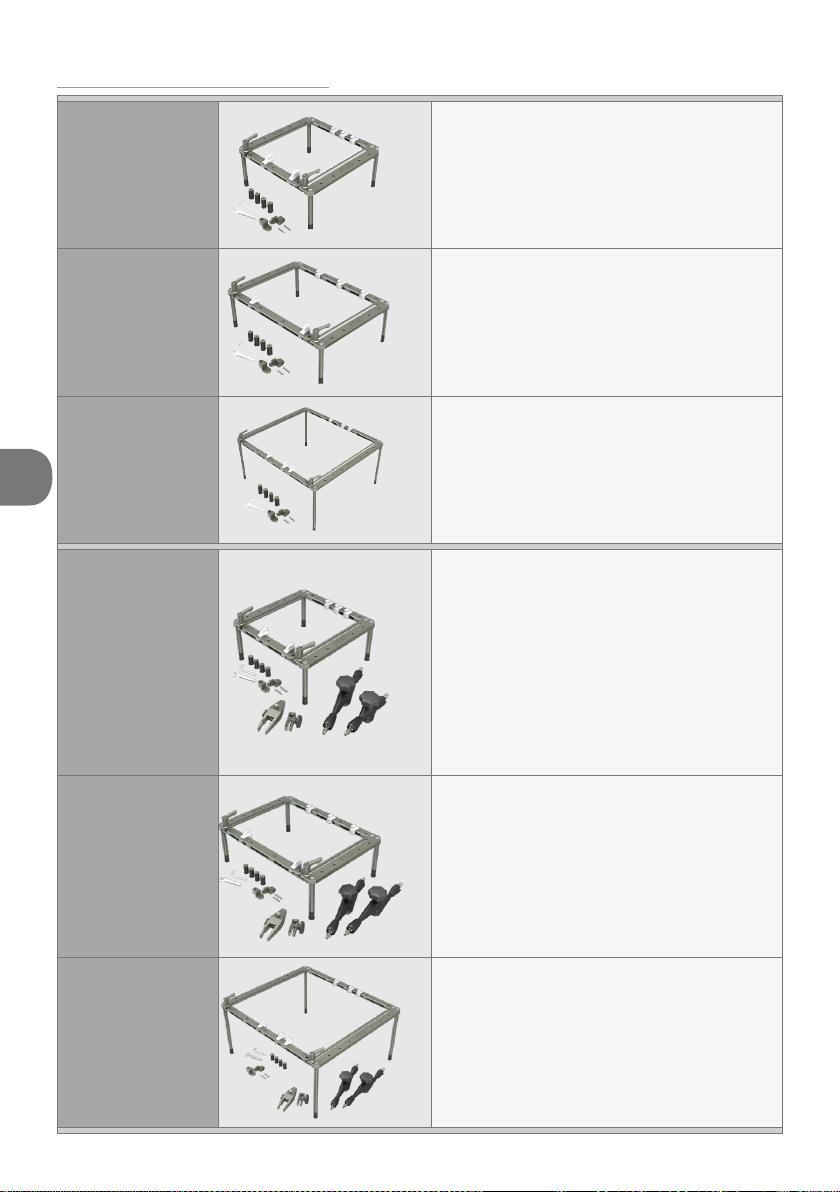

Bestellinformationen: SKID®
• 1x Rahmen SKID-S,
3U Board Tester
• 1x Maulschlüssel SW 7mm
• 1x Imbusschlüssel 2,5 mm
• 1x Skid Vertikal Adapter Kit
• 4x SKID Stelze 2 cm
• 4x SKID Stelze 9 cm
• 1x Rahmen SKID-M,
6U Board Tester
• 1x Maulschlüssel SW 7mm
• 1x Imbusschlüssel 2,5 mm
• 1x Skid Vertikal Adapter Kit
• 4x SKID Stelze 2 cm
• 4x SKID Stelze 9 cm
• 1x Rahmen SKID-L,
Board Tester
• 1x Maulschlüssel SW 7mm
• 1x Imbusschlüssel 2,5 mm
• 1x Skid Vertikal Adapter Kit
• 4x SKID Stelze 2 cm
• 4x SKID Stelze 18 cm
Best.-Nr.: 893-500-000
Best.-Nr.: 893-000-SW7
Best.-Nr.: 893-000-I25
Best.-Nr.: 893-291-501
Best.-Nr.: 016-291-503
-
Best.-Nr.:
893-500-START
Best.-Nr.: 893-000-SW7
Best.-Nr.: 893-000-I25
Best.-Nr.: 893-291-501
Best.-Nr.: 016-291-503
-
Best.-Nr.: 893-090-000
Best.-Nr.: 893-050-000
Best.-Nr.: 893-200-130
Best.-Nr.: 893-200-200
Best.-Nr.:
893-600-START
Best.-Nr.: 893-000-SW7
Best.-Nr.: 893-000-I25
Best.-Nr.: 893-291-501
Best.-Nr.: 016-291-503
-
Best.-Nr.: 893-090-000
Best.-Nr.: 893-050-000
Best.-Nr.: 893-200-200
Best.-Nr.:
893-700-START
Best.-Nr.: 893-000-SW7
Best.-Nr.: 893-000-I25
Best.-Nr.: 893-291-501
Best.-Nr.: 016-291-503
-
Best.-Nr.: 893-090-000
Best.-Nr.: 893-050-000
Best.-Nr.: 893-200-200
Best.-Nr.: 893-500-010
Best.-Nr.: 893-000-SW7
Best.-Nr.: 893-000-I25
Best.-Nr.:893-291-
501Best.-Nr.: 016-291-503
-
Best.-Nr.: 893-500-020
Best.-Nr.:893-000-SW7
Best.-Nr.: 893-000-I25
Best.-Nr.:893-291-501
Best.-Nr.: 016-291-503
-
-55°C bis +155 °C
-55°C bis +155 °C
-55°C bis +155 °C
0°C bis +50 °C
0°C bis +50 °C
0°C bis +50 °C

7
POSITIONIERSYSTEME
DE
Der Temperaturbereich beträgt -55°C bis +155 °C, wenn nicht anderweitig gekenn-
zeichnet. Es ist stets auf nicht-kondensierende Feuchte zu achten.
Bestell-Nr. Artikel Bestell-Nr. Artikel
Schienen
016-291-506 Positionier-
Schiene SKID-S 016-291-505 Positionier- Schiene SKID-M
016-291-507 Positionier-
Schiene SKID-L --
Stativ-Optionen
893-200-130
PMK 3D
Positionierer,
130 mm
893-200-200
PMK 3D
Positionierer,
200mm
893-200-13V
PMK 3D
Positionierer,
130 mm, Edelstahl
893-200-20V
PMK 3D
Positionierer,
200mm, Edelstahl
Klemm-Optionen
893-050-000 3-Fach Halter 893-010-000 Twinadapter auf
2xM6 Gewinden
893-090-000 Uniholder --
Adapter
893-000-SW7 Maulschlüssel
SW 7mm 893-000-I25 Imbusschlüssel 2,5mm
893-000-MI6 Kamera Adapter 1/4"
auf M6 (SW 13mm) 893-291-501 SKID Vertikal Adapter Kit
016-292-500 Gummifuß SKID 016-292-501 PCBA Spacer
SKID PTFE
016-292-502 PTFE Gleiter 016-291-500 Klemmhebel
016-291-503 4x SKID Stelze
2cm --

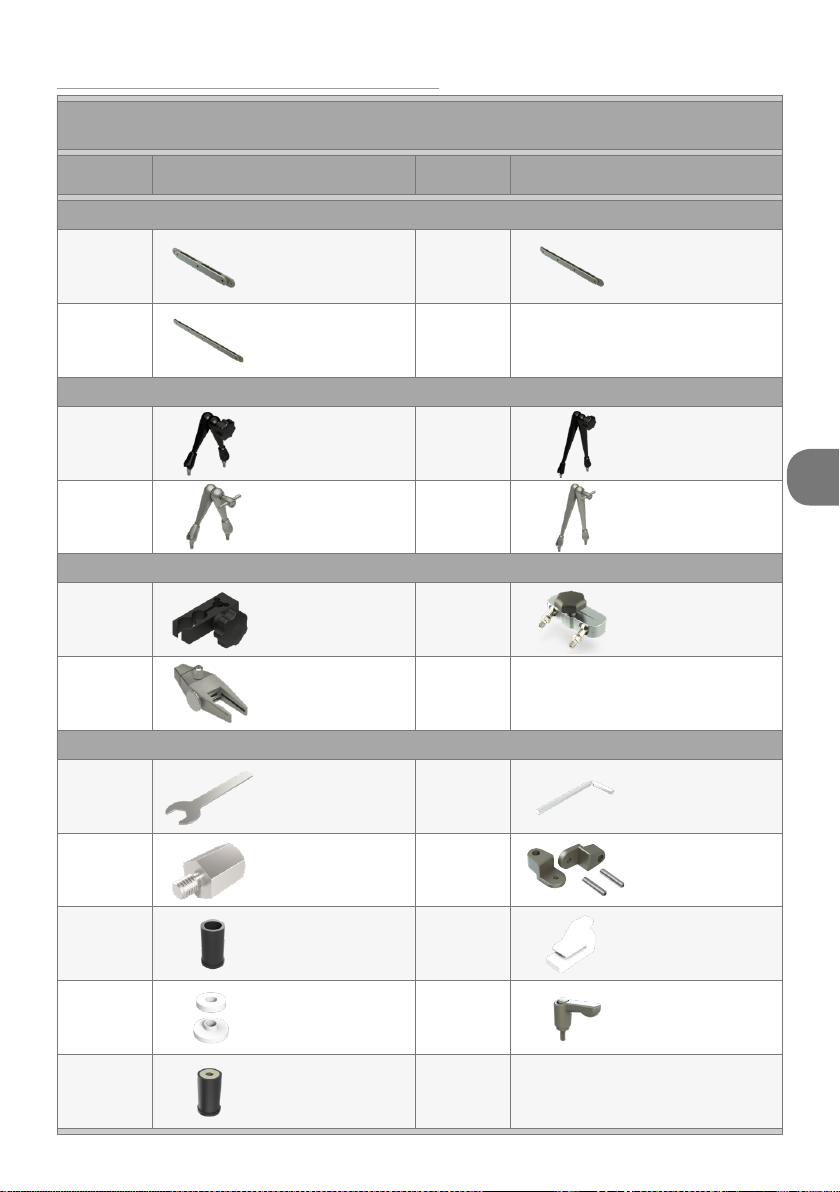

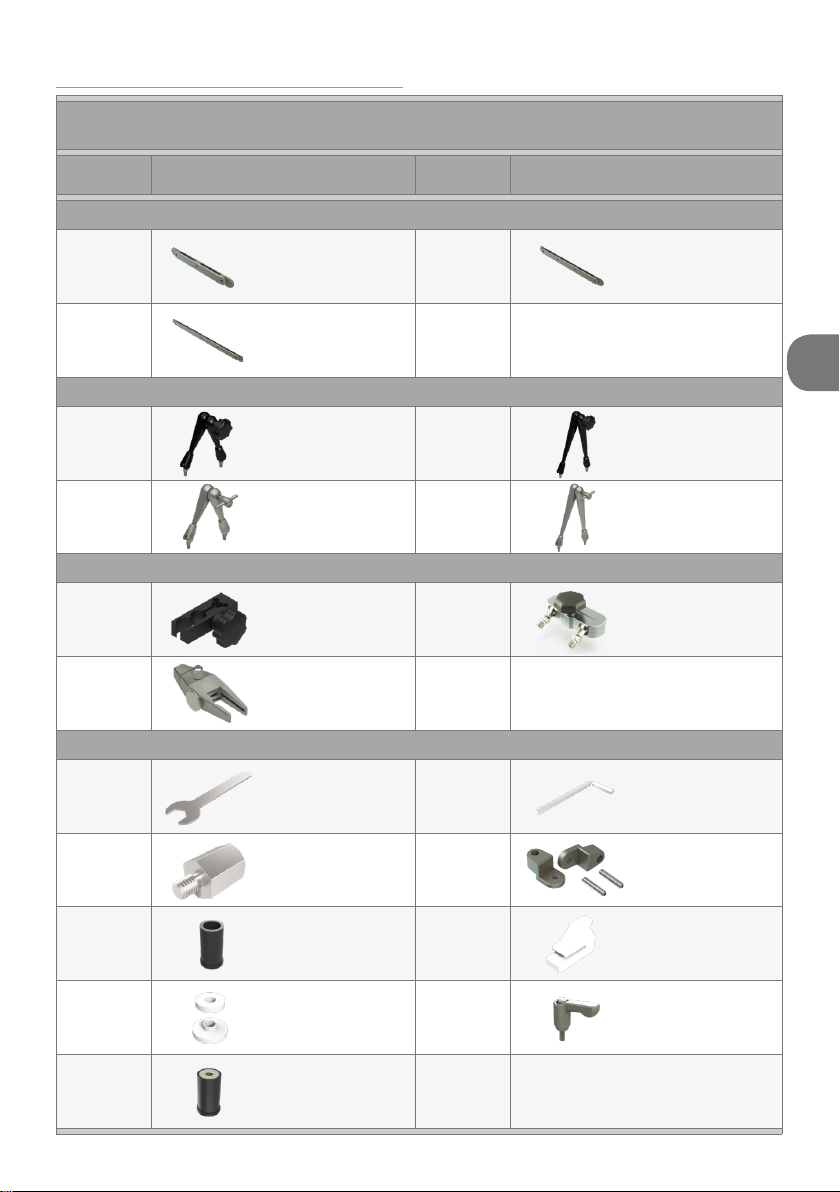

Bestellinformationen: SKID® Zubehör
0°C bis +50 °C 0°C bis +50 °C
0°C bis +50 °C 0°C bis +50 °C
0°C bis +50 °C

8
POSITIONIERSYSTEME
DE

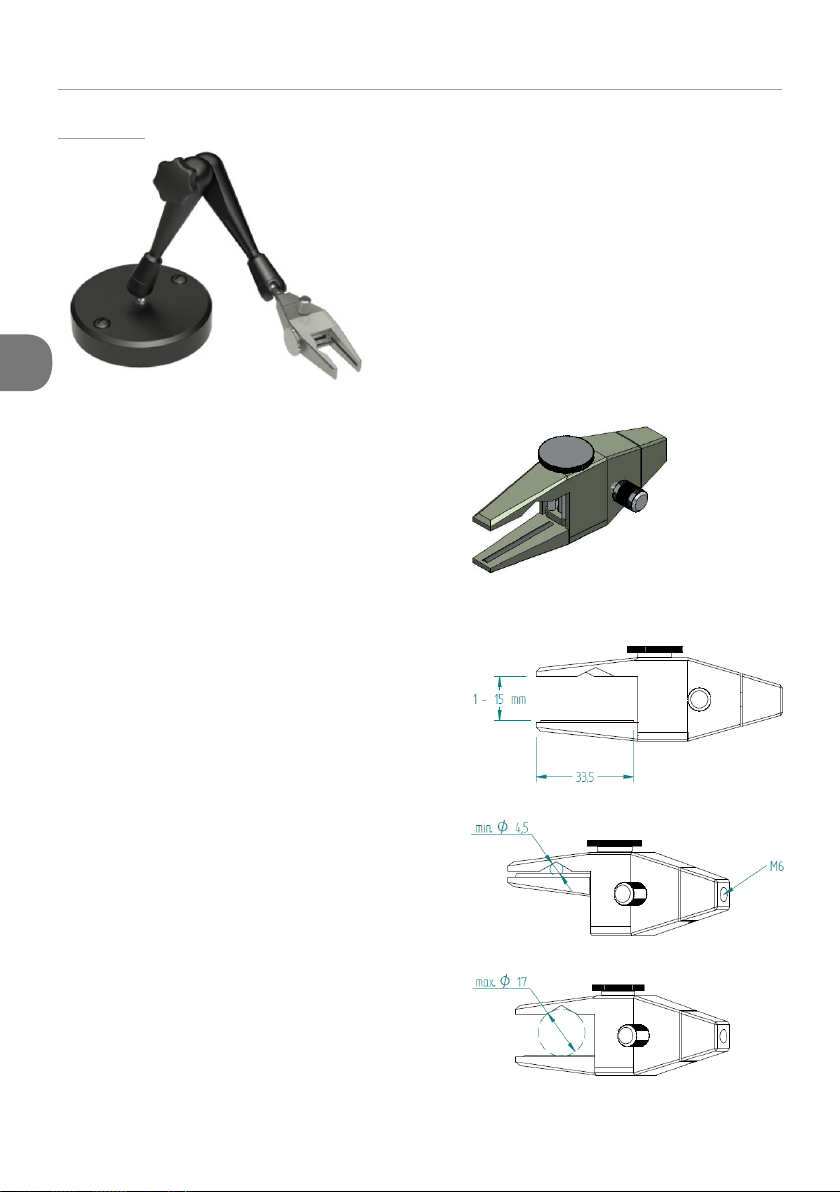

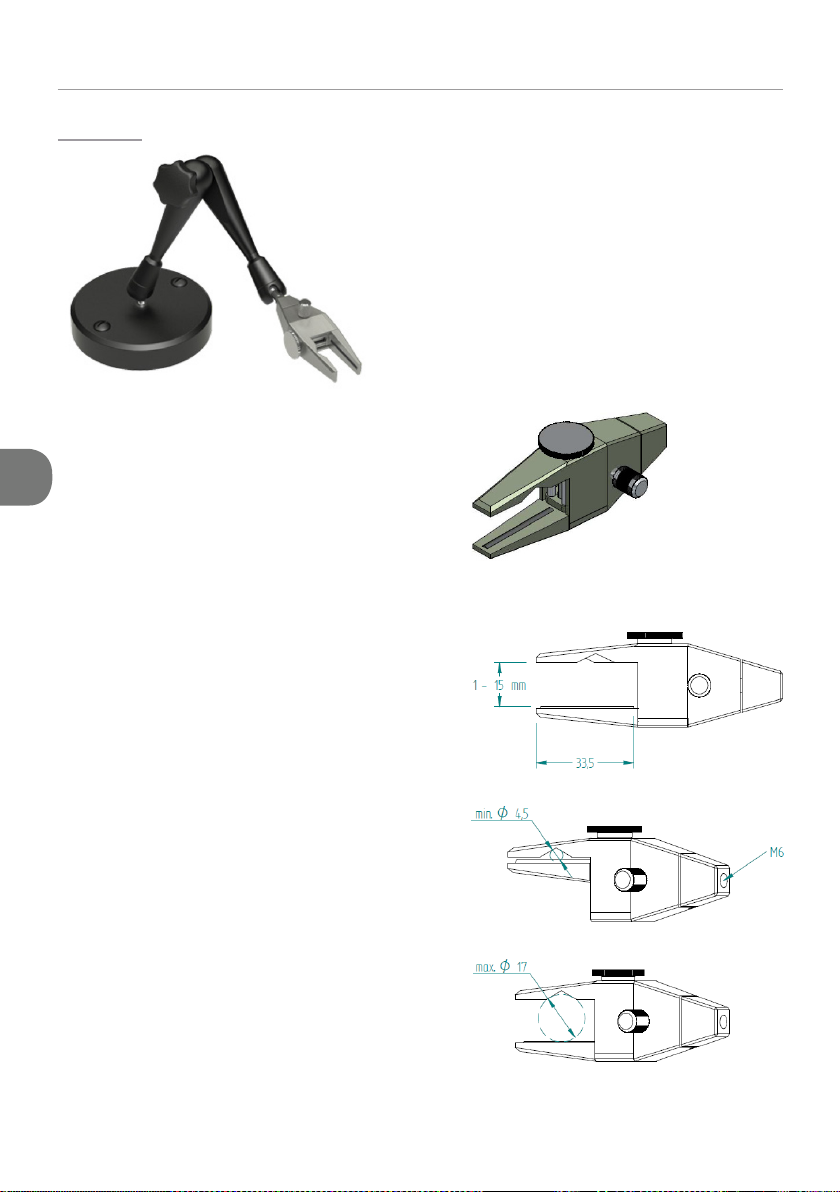

Spannmaße Uniholder
Die PMK 3D Positionierer sind stufenlos einstellbar.
Das mechanische Klemmsystem ermöglicht leichtes
und exaktes Positionieren von Tastköpfen und ande-
rem Zubehör.Die drei Gelenke des Stativs können
durch eine einzige Umdrehung des zentralen Spann-
gri󰀨s xiert und gelöst werden. Dadurch bieten die
3D Mess-Stative höchsten Bedienkomfort und erlau-
ben e󰀨ektives und wirtschaftliches Arbeiten.
Dauerhafte Fixierung - Stabile Basis
Durch die exakte Passform der Kugelgelenke wird
eine hohe Haftreibung erreicht, die dem 3D Mess-
Stativ die gewünschte Stabilität verleiht. Die drei un-
terschiedlichen Modellvarianten lassen sich optimal
in Ihre Arbeitsumgebung integrieren: Stahlsockel,
Tischklemme und Vakuumsockel bieten je nach Ein-
satzgebiet eine stabile Basis für ihre täglichen Mess-
aufgaben.
Bitte beachten Sie, dass andere Kombinationen von
Sockel, Positionierer und Tastkopfhalter bei unserem
Vertrieb erhältlich sind.
Dies ist lediglich ein Auszug der verfügbaren Modelle.
Für langfristige Fixierung aufwendiger Messaufbau-
ten oder als Arbeitserleichterung in der PCB-Ent-
wicklung empfehlen wir SKID®,kompatibel zu den Po-
sitionierern auf dieser Seite.
nFreihändiges Testen
nExaktes und sicheres
Positionieren
n0°C bis +50°C, nicht kondensierende Feuchte
3D POSITIONIERER
Stufenlos einstellbar
nStufenloses 3D-Klemm-
system
n Einhändiges xieren
Best.-Nr.: 893-090-000
Übersicht

9
POSITIONIERSYSTEME
DE
Innerhalb von Sekunden zusammengebaut
Genaue und sichere Positionierung
Universeller Gebrauch
Das Tastkopf-Positioniersystem besteht aus drei Teilen:
Sockel, Positionierer und Tastkopfhalterung. Es ist in-
nerhalb von Sekunden mit dem im Lieferumfang ent-
haltenen 7mm-Schlüssel montiert.
Alle PMK Tastkopfpositionier-Systeme sind ideal für se-
mipermanente Messungen. Der Aufbau ist schnell und
einfach und bietet höchste Flexibilität für Ihre täglichen
Messaufgaben.
Das PMK 3D-Positioniersystem kann an verschiedene
Testanwendungen angepasst werden.Der Kunde kann
aus vier verschiedenen Sockeln wählen: Stahl-Sockel,
Tischklemme, Magnetfuß und Vakuum-Sockel sowie ver-
schiedene Armlängen von 130 mm und 200 mm. Auch die
Tastkopfhalterungen sind austauschbar. Sie haben die
Wahl zwischen dem 3-Fach-Halter oder dem Uni-Hal-
ter, der nicht nur beliebige 2,5mm und 5,0 mm Stan-
dard-Tastköpfe aufnehmen kann, sondern auch nahezu
jedes Messgerät bis zu einer Klemmbreite von 17mm.
Der Doppelhalter ist für die Aufnahme von 4mm Bana-
nensteckern und ähnlichen Messleitungen ausgelegt.

10
POSITIONIERSYSTEME
DE
Dieses Produkt wird mit 2 Jahren Garantie geliefert.

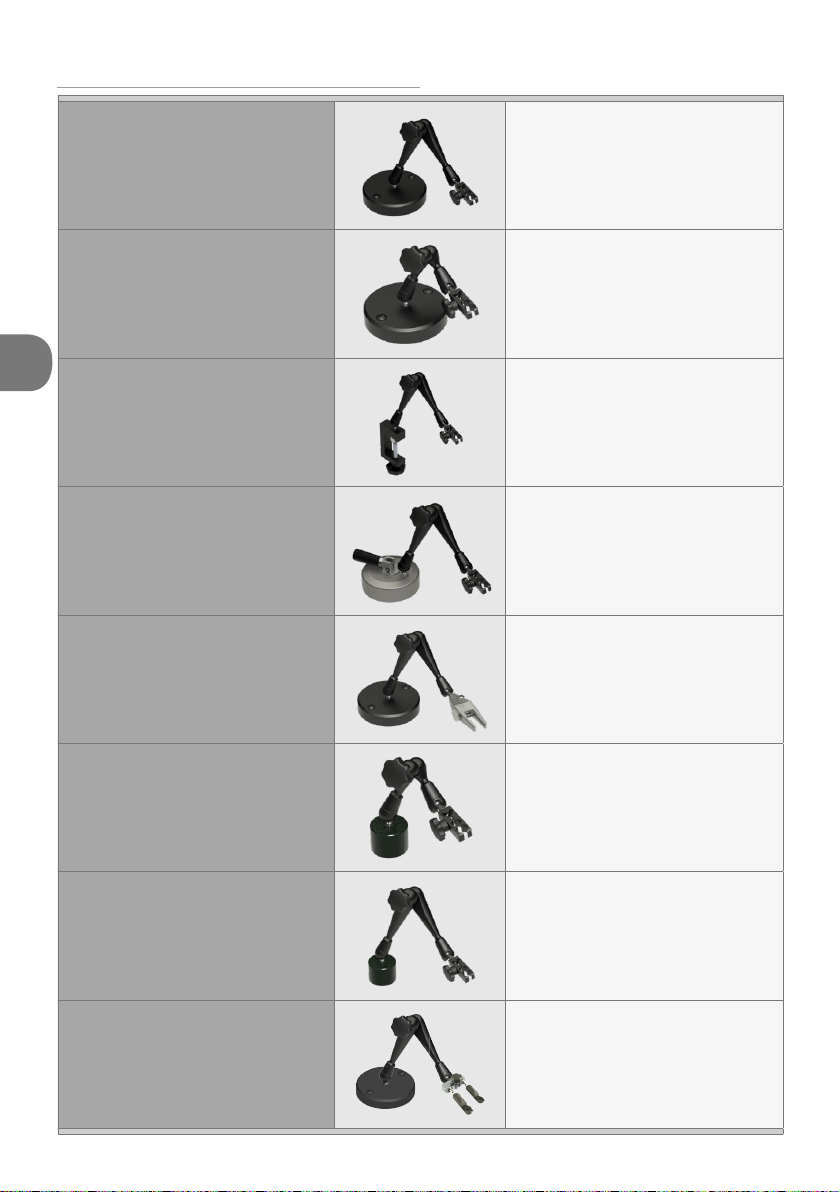

MSA 100,
3D Messstativ mit Stahlsockel,
200 mm Spw.
Bestell-Nummer:
893-350-001
MSA 130,
3D Messstativ mit Stahlsockel,
130 mm Spw.
Bestell-Nummer:
893-350-008
MSB 40,
3D Messstativ mit Tisch-
klemme, 200 mm Spw.
Bestell-Nummer:
893-350-002
MSC 85,
3D Messstativ mit Vakuum-
sockel, 200 mm Spw.
Bestell-Nummer:
893-350-003
MSU 1500,
3D Messstativ mit Stahlsockel,
200 mm Spw. / M6 (beidseitig) /
inkl. Universal Tastkopfhalter
Bestell-Nummer:
893-350-006
MSM 130,
3D Messstativ mit Magnetfuß,
130mm Spw.
Bestell-Nummer:
893-350-004
MSM 200,
3D Messstativ mit Magnetfuß,
200 mm Spw.
Bestell-Nummer:
893-350-005
MST 200,
3D Messstativ mit Stahlsockel,
200 mm Spw. / M6 (beids.) / inkl.
Halt. / 1 Paar 4mm Bananens.
Bestell-Nummer:
893-350-010
Bestellinformationen: 3D Positionierer
• 1x PMK 3D Messstativ, 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Stahlsockel / M6 1200 g / D= 100 mm
Best.-Nr.: 893-100-001
• 1x Tastkopfhalter / 5 -12mm
Best.-Nr.: 893-050-000
• 1x PMK 3D Messstativ 130 mm / M6
Best.-Nr.: 893-200-13V
• 1x Stahlsockel / M6 / 1200 g / D= 100 mm
Best.-Nr.: 893-100-001
• 1x Tastkopfhalter / 5 -12mm
Best.-Nr.: 893-050-000
• 1x PMK 3D Messstativ 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Tischklemme / M6 bis zu 40 mm
Best.-Nr.: 893-100-002
• 1x Tastkopfhalter / 5 -12mm
Best.-Nr.: 893-050-000
• 1x PMK 3D Messstativ 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Vakuumsockel / M8 / D= 85 mm
Best.-Nr.: 893-100-003
• 1x Tastkopfhalter / 5 -12mm
Best.-Nr.: 893-050-000
• 1x PMK 3D Messstativ 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Stahlsockel / M6 / 1200 g / D= 100 mm
Best.-Nr.: 893-100-001
• 1x Universal Tastkopfhalter
Best.-Nr.: 893-090-000
• 1x PMK 3D Messstativ 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Magnetfuß 300 N / M8 / D= 40 mm
Best.-Nr.: 893-100-005
• 1x Tastkopfhalter / 5 -12mm
Best.-Nr.: 893-050-000
• 1x PMK 3D Messstativ 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Magnetfuß 150 N / M6 / D= 30 mm
Best.-Nr.: 893-100-004
• 1x Tastkopfhalter / 5 -12mm
Best.-Nr.: 893-050-000
• 1x PMK 3D Messstativ 200 mm / M6
Best.-Nr.: 893-200-200
• 1x Stahlsockel / M6 / 1200 g / D= 100 mm
Best.-Nr.: 893-100-001
• 1x Halterung für ein Paar 4mm Bananen-
stecker - Best.-Nr.: 890-880-104
Der Temperaturbereich beträgt 0°C bis +50°C
bei nicht-kondensierender Feuchte.

11
POSITIONIERSYSTEME
DE

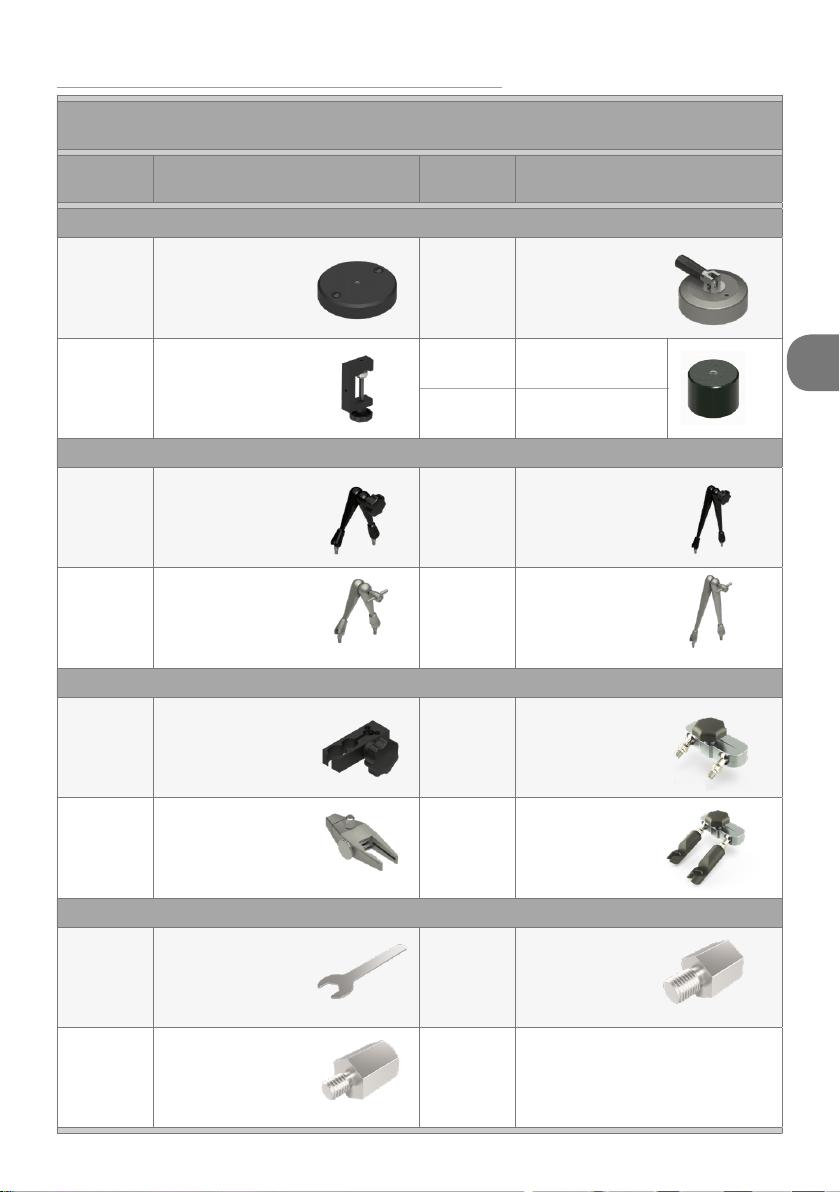

Bestellinformationen: Zubehör 3D Positionierer
Der Temperaturbereich beträgt 0°C bis +50 C°, wenn nicht anderweitig gekennzeich-
net. Es ist stets auf nicht-kondensierende Feuchte zu achten.
Bestell-Nr. Artikel Bestell-Nr. Artikel
Basis-Optionen
893-100-001 Stahlsockel M6
1200 g / D = 100 mm 893-100-003 Vakuumsockel D = 88mm
893-100-002 Tischklemme,
Klemmbereich 40mm
Magnetfuß 150N
M6 D = 30 mm
Magnetfuß 300N
M8 / D = 40 mm
Stativ-Optionen
893-200-130
3D Mess-Stativ
Spannweite: 130mm,
schwarz
893-200-200
3D Mess-Stativ
Spannweite: 200mm,
schwarz
893-200-13V 3D Mess-Stativ
130 mm / M6 V2A 893-200-20V 3D Mess-Stativ 200 mm / M6 V2A
Klemm-Optionen
893-050-000
Tastkopfhalter für
PMK Tastköpfe,
Spannweite
5 - 12 mm
893-010-000
PMK Twinadapter
zur Aufnahme von
zwei M6 Gewinden
893-090-000
Universal Tast-
kopfhalter, Spann-
weite 17mm *
893-100-004
Halterung für ein
Paar 4 mm Bana-
nenstecker
Adapter
893-100-003 Maulschlüssel AF7 893-000-MI6 Kameraadapter
1/4“ to M6
893-000-M86
Gewindeadapter
M8 / auf M6,
SW 13 mm
--
893-100-004
893-100-005
* Spannmaße Uniholder auf Seite 8.
-55°C bis +155 °C -55°C bis +155 °C
-55°C bis +155 °C
-55°C bis +155 °C -55°C bis +155 °C
-55°C bis +155 °C

12
POSITIONIERSYSTEME
DE
Dieses Produkt wird mit 2 Jahren Garantie geliefert.
2-Fuß Positionierer
Handhabung
92,47
3.641
65,81
2.591
for Strain Relief 2.5 / 5 mm
for 5 mm Probes
for 2.5 mm Probes
Der PMK 2-Fuß-Positionierer ist ein Positionierer für alle PMK 2,5 mm- und 5 mm-Tastköpfe.
Auch fast alle Tastköpfe anderer Hersteller können mit diesem 2-Fuß-Positionierer ausgerüstet
werden. Der Einsatzbereich ist 0°C bis +50 °C bei nicht-kondensierender Feuchte.
Der 2-Fuß-Positionierer hat drei unterschiedlich große Öffnungen, in die die Tastköpfe je nach
Größe gesteckt werden können. Die obere Öffnung ist konisch und somit ideal geeignet, um
die Tastköpfe am Auslauf zu klemmen.
nFreihändiges Testen
n Rutschfeste Oberäche
Bestell-Nummer:
893-250-001
Gewicht: 51,5 g
Materialien: ABS, rostfreier Stahl
Finish: ABS
Seating: TPE
Farbe: blau
Features
Technische Daten
Um die Tastköpfe auf dem Positionierer auszurichten, müssen die Tastköpfe in die geeignete
Öffnung des 2-Fuß-Positionierers eingeführt werden, anschließend können sie am Messpunkt
zum Einsatz kommen. Dabei ist zu beachten, dass sich die Vorderseite des 2-Fuß-
Positionierers bei der Positionierung der Tastköpfe oben befindet.

13
POSITIONIERSYSTEME
DE
Dieses Produkt wird mit 2 Jahren Garantie geliefert.

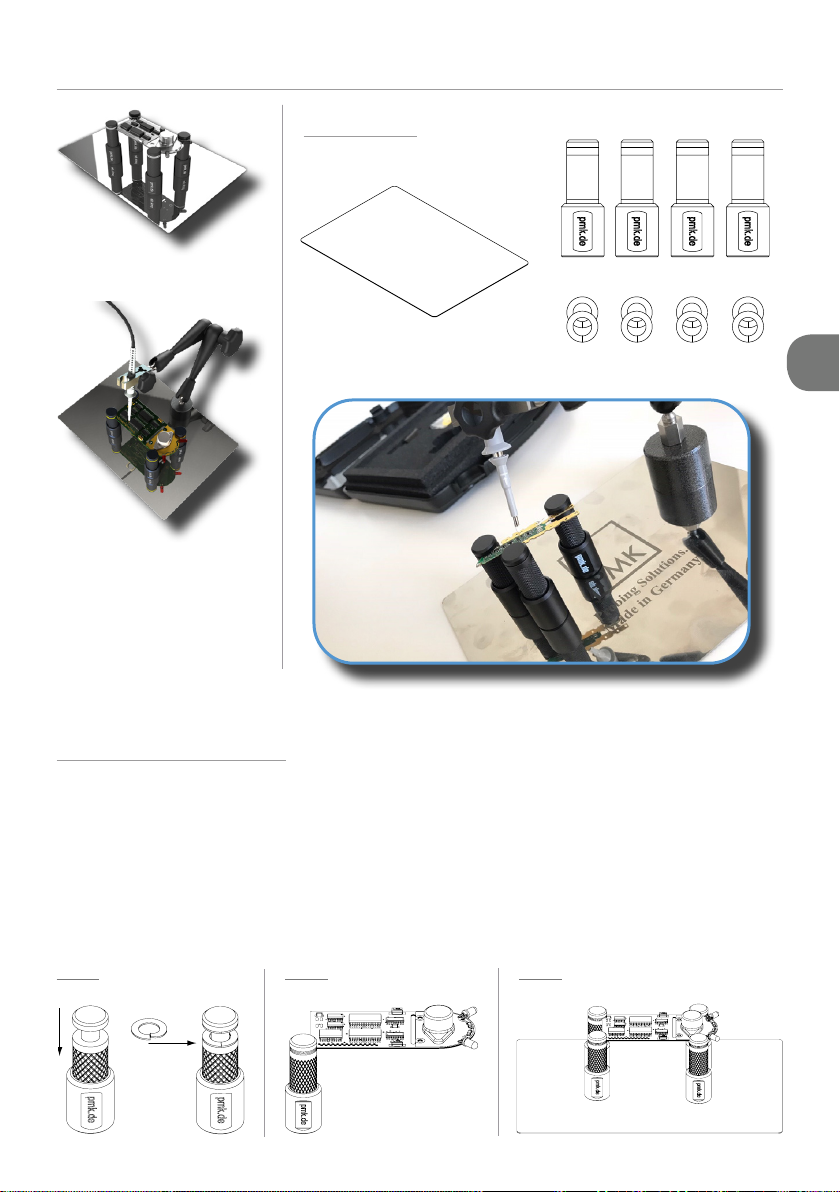

Lieferumfang
Skid`eco
Handhabung - SKID `eco
Best.-Nr.: 893-250-001
1x Grundplatte aus Edelstahl
4x Halter
8x Selbstklebende Isolierscheiben
Bild 1: Bild 2: Bild 3:
1. Setzen Sie die 4 Magnethalter mit montierten Unterlegscheiben auf die Grundplatte.
2. Drücken Sie die Hülse des ersten Halters nach unten, legen Sie Ihre Leiterplatte zwischen
die Unterlegscheiben und
Lösen Sie die Hülse, um die Leiterplatte zu fixieren (Bild 2).
3. Wiederholen Sie Schritt 2, um notwendigerweise Punkte Ihrer Leiterplatte mit den verblei-
benden Halterungen zu fixieren (Bild 3).
Der Temperaturbereich beträgt 0°C bis +50°C bei nicht-kondensierender
Feuchte.

14
POSITIONING SYSTEMS
EN
Phone: [phone] - 930
Fax: [phone] - 939
Copyright © 2021 PMK - All rights reserved.
Manufacturer
PMK Mess- und Kommunikationstechnik GmbH
Koenigsteinerstrasse 98
65812 Bad Soden am Taunus, Germany
Internet: www.pmk.de
E-Mail: [e-mail]
Warranty
PMK warrants this product for normal use and operation within specications for a period of two
years from date of shipment and will repair or replace any defective product which was not dama-
ged by negligence, misuse, improper installation, accident or unauthorized repair or modication
by the buyer. This warranty is applicable only to defects due to material or workmanship. PMK
disclaim any other implied warranties of merchantability or tness for a particular purpose. PMK
will not be liable for any indirect, special, incidental, or consequential damages (including dama-
ges for loss of prots, loss of business, loss of use or data, interruption of business and the like),
even if PMK has been advised of the possibility of such damages arising from any defect or error
in this manual or product.

15
POSITIONING SYSTEMS
EN
nHandsfree testing & debugging
nIntuitive clamping system
nFast and universal setups
nEnvironmental testing
Key Features:
SKID® Positioning Systems
SKID®is a unique platform designed to satisfy all sorts
of di󰀨erent demands on PCBA testing and debugging in
one single item. It o󰀨ers a modular design, wich enables
the user to expand the SKID®according to his needs.
The frame is available in three versions: SKID®S o󰀨ers
a clamping width of at least 160 x 160 mm, wich ts the
3U standard PCB form factor, SKID®M for 6U cards
and SKID®L with a clamping width of 300x340mm. Of
course smaller boards can be tested as well. The PCBA
spacers can be positioned to clamp most geometrical
forms;even inconvenient non-standard shapes, that are
usually hard to clamp.
The PCBA resides 10mm above the frame, o󰀨ering a
better accessibility to the dut and the SKID®itself stands
on 90 mm pedestals, enabling access from top- and bot-
tom-side simultaneously. Standard M6 threads are all
around the frame to mount equipment, such as probe
positioners, lamps or other accessories.
Depending on its conguration, SKID® can be used from
0°C to +50 °C, or for environmental testing in climate cham-
bers for temperatures from -55°C to +155°C, each with
non-condensing humidity, depending on choosen model.
SKID®is available in three sizes. SKID®S for 3UPCB‘s, SKID®M for
6U PCB‘s and SKID®L for any PCBA‘s larger than the 6U standard.
Since the frame consists only of a few parts, the setup of the SKID®
is done in a breath. M6 threads all around the frame allow moun-
ting of multiple accessories, such as test equipment, lighting and
magnifiers or even cameras to record or stream video. e.g. thermal
images. The low gravity center of the SKID®allows even compara-
ble large and heavy devices to be mounted.
Overview

16
POSITIONING SYSTEMS
EN
Horizontal Assembly:
Vertical Assembly:
PCBA Spacers
016-292-501
Stilt SKID 20mm
016-291-503
Stilt SKID 90mm
Release Lever
016-291-500
PTFE Sliders
016-292-502
Rubber Coating
016-292-500
Vertical Adapter Kit
893-291-501
2
1
SKID® Assembly

17
POSITIONING SYSTEMS
EN
SKID® Dimensions
225
225
305
405
365
SKID S
SKID L
S
K
I
D
M

18
POSITIONING SYSTEMS
EN
SKID-S,
3U Board Tester,
(160 x 160mm)
Order No.:
893-500-000
SKID-M,
6U Board Tester,
(240 x 160 mm)
Order No.:
893-500-010
SKID-L,
Board Tester,
(340 x 340mm)
Order No.:
893-500-020
SKID-S
Starter Kit,
3U Board Tester,
(160 x 160 mm)
Order No.:
893-500-START
SKID-M
Starter Kit,
6U Board Tester,
(240 x 160 mm)
Order No.:
893- 600 -START
SKID-L
Starter Kit,
Board Tester,
(340 x 300 mm)
Order No.:
8 93 -70 0 - S TA R T
• 1x SKID-S, 3U Board Tester
• 1x Single Head Wrench SW7mm
• 1x Allen Wrench 2,5 mm
• 1x Skid Vertical Adapter Kit
• 4x Stilt SKID 2cm
• 4x Stilt SKID 9cm
• 1x Uniholder
• 1x Holder for Probes 5-12 mm
• 1x 3D Measuring-Tripod 130 mm
• 1x 3D Measuring-Tripod 200 mm
• 1x SKID-M, 6U Board Tester
• 1x Single Head Wrench SW7mm
• 1x Allen Wrench 2,5 mm
• 1x Skid Vertical 2cm
• 4x Skid Vertical 2 cm
• 4x Skid Vertical 9 cm
• 1x Uniholder
• 1x Holder for Probes 5-12 mm
• 2x 3D Measuring-Tripod 200 mm
• 1x SKID-L, Board Tester
• 1x Single Head Wrench SW7mm
• 1x Allen Wrench 2,5 mm
• 1x Skid Vertical Adapter Kit
• 4x Stilt SKID 2cm
• 4x Stilt SKID 18 cm
• 1x Uniholder
• 1x Holder for Probes 5-12 mm
• 2x 3D Measuring-Tripod 200 mm
Ordering Information: SKID®
• 1x Frame SKID-S,
3U Board Tester
• 1x Single Head Wrench SW7mm
• 1x Allen Wrench 2,5 mm
• 1x Skid Vertical Adapter Kit
• 4x Stilt SKID 2cm
• 4x Stilt SKID 9cm
• 1x Frame SKID-M,
6U Board Tester
• 1x Single Head Wrench
• 1x Allen Wrench 2,5 mm
• 1x Skid Vertical Adapter Kit
• 4x Stilt SKID 2cm
• 4x Stilt SKID 9cm
• 1x Frame SKID-L, Board Tester
• 1x Single Head Wrench SW7mm
• 1x Allen Wrench 2,5 mm
• 1x Skid Vertical Adapter Kit
• 4x Stilt SKID 2cm
• 4x Stilt SKID 18 cm
Order No.: 893-500-000
Order No.: 893-000-SW7
Order No.: 893-000-I25
Order No.: 893-291-501
Order No.: 016-291-503
Order No.: -
Order No.:
893-500-START
Order No.: 893-000-SW7
Order No.: 893-000-I25
Order No.: 893-291-501
Order No.: 016-291-503
Order No.: -
Order No.: 893-090-000
Order No.: 893-050-000
Order No.: 893-200-130
Order No.: 893-200-200
Order No.:
893-600-START
Order No.: 893-000-SW7
Order No.: 893-000-I25
Order No.: 893-291-501
Order No.: 016-291-503
Order No.: -
Order No.: 893-090-000
Order No.: 893-050-000
Order No.: 893-200-200
Order No.:
893-700-START
Order No.: 893-000-SW7
Order No.: 893-000-I25
Order No.: 893-291-501
Order No.: 016-291-503
Order No.: -
Order No.: 893-090-000
Order No.: 893-050-000
Order No.: 893-200-200
Order No.: 893-500-010
Order No.: 893-000-SW7
Order No.: 893-000-I25
Order No.: 893-291-501
Order No.: 016-291-503
Order No.: -
Order No.: 893-500-020
Order No.: 893-000-SW7
Order No.: 893-000-I25
Order No.: 893-291-501
Order No.: 016-291-503
Order No.: -
This product comes with 2 years warranty.Non-condensing humidity is required.
-55°C to +155°C
-55°C to +155°C
-55°C to +155°C
0°C to +50 °C
0°C to +50 °C
0°C to +50 °C

19
POSITIONING SYSTEMS
EN
The operating temperature range is -55 °C to +155°C, if not otherwise indicated.
Always ensure non-condensing humidity.
Order No. Item Order No. Item
Positioning Rails
016-291-506 Positioning Rail
SKID-S 016-291-505 Positioning Rail SKID-M
016-291-507 Positioning Rail
SKID-L --
Tripod Options
893-200-130 3D Measuring-Tripod
130 mm / M6 893-200-200 3D Measuring-Tripod 200mm / M6
893-200-13V 3D Measuring-Tripod
130 mm / M6 V2A 893-200-20V 3D Measuring-Tripod 200mm / M6 V2A
Clamping Options
893-050-000 Holder for Probes
5-12 mm 893-010-000 Twinadapter to 2xM6 Ball End
893-090-000 Universal Probe *
Holder --
Adapter
893-000-SW7 Single Head Wrench
SW 7mm 893-000-I25 Allen Wrench 2.5mm
893-000-MI6 Camera Adapter 1/4"
to M6 (SW 13mm) 893-291-501 Skid Vertical Adapter Kit
016-292-500 Rubber Pad SKID 016-292-501 PCBA Spacer
SKID PTFE
016-292-502 Teon Slider 016-291-500 Clamp Lever V2A
016-291-503 Stilt SKID 20 mm --
Ordering Information: SKID® Accessories
* Uniholder dimensions on page 20.
0°C to +50 °C 0°C to +50 °C
0°C to +50 °C 0°C to +50 °C
0°C to +50 °C

20
POSITIONING SYSTEMS
EN
Dimensions Uniholder
The PMK 3D Positioners are stepless adjustable.
The mechanical clamping system allows easy and
exact positioning of probes and other accessories.
The three joints of the stand can be xed and re-
leased by a single rotation of the central clamping
handle. Thus the 3D measuring stands o󰀨er highest
operating comfort and allow e󰀨ective and economi-
cal working.
Permanent Fixation - Stable Base
Due to the exact fit of the ball joints a high static-
friction is achieved, which gives the 3D measuring
stand the desired stability. The three different mo-
del variants can be optimally integrated into your
working environment: Steelbase, table clamp and
vacuum base offer a stable basis for your daily
measuring tasks, depending on the application.
Please note that other combinations of base, posi-
tioner and probe holder are available at our dis-
tribution. This is only a selection of the available
models.
For long-term xation of complex measurement set-
ups or as work simplication in PCB development, we
recommend SKID®, compatible with the positioners
on this page.
nHands-Free Testing
nAccurate and Safe
Positioning
3D POSITIONER
Stepless Adjustable
n3D Stepless Clamping
System
nFixing with one hand
Order-No.: 893-090-000
n0°C to +50 °C, non-condensing humidity
Overview
