PMK SONIC 4000 User manual

SONIC®4000
Verpolgeschützter aktiver Tastkopf zur Fehlersuche
Robust Active Probe for Troubleshooting
> 4 GHz, ± 20 V
Bedienungsanleitung | Instruction Manual
Probing Solutions.
Made in Germany.
DE | EN

2
Sonic 4000
DE
Internet: www.pmk.de
E-Mail: [email protected]
Hersteller
PMK Mess- und Kommunikationstechnik GmbH
Königsteiner Str. 98
65812 Bad Soden, Germany
Tel: [phone] - 930
Fax: [phone] - 939
Ihre Hilfe und Bemühungen sind notwendig, unsere Umwelt zu schützen und sauber zu halten. Senden Sie deshalb dieses
elektronische Produkt, wenn es nicht mehr verwendet wird, entweder an unsere Serviceabteilung zurück oder tragen Sie
selbst Sorge für die separate Sammlung und professionelle Entsorgung von Elektronikschrott. Elektronische Produkte bit-
te nicht in den Hausmüll geben.
EG Richtlinien:
WEEE Richtlinie 2012/19/EU -über Elektro- und Elektronik-Altgeräte
RoHS Richtlinie 2011/65/EU -zur Beschränkung der Verwendung bestimmter
gefährlicher Sto󰀨e in Elektro- und Elektronikgeräten
Dieses elektronische Produkt ist innerhalb der WEEE/RoHS Kategorieliste als Überwachungs-
und Kontrollgerät eingestuft (Kategorie 9) und entspricht den folgenden EG-Richtlinien:
WEEE/ RoHS Richtlinie
Garantie
PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für normalen Gebrauch und Be-
trieb innerhalb der Spezikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässig-
keit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden
beschädigt wurde. Diese Garantie bezieht sich nur auf Defekte des Materials und der Verarbeitung. PMK lehnt alle ge-
setzlichen Gewährleistungen ab und gewährt auch keine Garantie für eine Eignung des Produktes zu einem bestimmten
Verwendungszweck. PMK ist nicht haftbar für irgendwelche indirekten, speziellen, beiläugen oder Folgeschäden (ein-
schließlich Gewinnverluste, Verlust des Geschäfts, Datenverlust, einer Unterbrechung des Geschäftsbetriebs oder der-
gleichen), selbst wenn die PMK über die Möglichkeit solcher Beschädigungen benachrichtigt worden ist, die aus einem
Defekt oder Fehler dieser Bedienungsanleitung oder des Produktes entstehen können.
Copyright © 2022 PMK - Alle Rechte vorbehalten.
CEI/IEC 61010-031:2015 -Sicherheitsbestimmungen für elektrische
Mess-; Steuer-, Regel- und Laborgeräte
-Teil 031:
Sicherheitsbestimmungen für handgehaltenes
Messzubehör zum Messen und Prüfen
Konformitätserklärung
PMK erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen
Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU:

Sonic 4000
DE
3
PMK erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen
Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU:
Sicherheitsrichtlinien
Person- , Brand- und Produktbeschädigungen vorbeugen.
Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes
und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach-
stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen-
dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses
Messzubehör darf nur von fachlich qualiziertem Personal verwendet werden.
Verwenden Sie ausschließlich geerdete Messgeräte.
Schließen Sie diesen Tastkopf nur an geerdete Messgeräte an. Stellen Sie immer
sicher, dass der Tastkopf und das Messgerät richtig geerdet sind.
Schließen Sie richtig an und trennen Sie richtig.
Schließen Sie den Anschluss-Stecker des Tastkopfes an das Messgerät an und
verbinden Sie die Masseleitung mit Erde bevor Sie die Tastkopfspitze mit dem
Messpunkt kontaktieren. Entfernen Sie die Tastkopfspitze und die Masseleitung des
Tastkopfes vom Messpunkt, bevor Sie den Tastkopf vom Messgerät trennen.
Beachten Sie die Bemessungsdaten.
Legen Sie an den Tastkopf kein Potential an, das die maximalen Bemessungsdaten
des Tastkopfes oder die des am Tastkopf angeschlossenen Zubehör übersteigt. Für
eine Kombination von Tastkopf und Zubehör gilt immer die niedrigere Bemessungs-
spannung / Messkategorie.
Halten Sie sich fern von gefährlichen Stromkreisen.
Vermeiden Sie das Arbeiten an o󰀨enen und ungeschützten Stromkreisen. Berühren
Sie keine Anschlüsse oder Bauteile bei denen die Gefahr eines elektrischen
Schlages besteht.
Verwenden Sie nur einwandfreies Messzubehör.
Lassen Sie dieses Produkt nur von fachlich qualiziertem Personal instand setzen.
Verwenden Sie dieses Messzubehör nur in geschlossenen Räumen.
Verwenden Sie dieses Messzubehör niemals in feuchter Umgebung oder unter dem
Einuss von Dämpfen. Halten Sie das Produkt trocken und sauber.
Verwenden Sie das Produkt nicht in explosiver Umgebung.

4
Sonic 4000
DE
Der aktive Tastkopf Sonic 4000 bietet die beste Leistung seiner Klasse und ist einfach zu verwen-
den um In-Circuit-Messungen durchzuführen. Die Bandbreite von DC bis >4GHz, die hohe Ein-
gangsimpedanz, das geringe Rauschen und der Dynamikbereich von ± 8 V machen den Sonic 4000
zum idealen Tastkopf für den Einsatz mit jedem Oszilloskop oder anderen 50 Ω-Messsystemen.
Die ± 12 V-Eingangso󰀨set-Fähigkeit des Sonic 4000 erweitert den Eingangsspannungsbereich des
Tastkopfes. Die Eingangskapazität von < 0,6 pF bei gleichzeitig 2 MΩ zwischen Tastkopfspitze und
Tastkopfreferenz (1 MΩ zur Oszilloskop-Masse) bietet die höchste Impedanz in seiner Klasse um
das Abtasten empndlicher Schaltungen zu ermöglichen, ohne die zu prüfende Schaltung nach-
teilig zu belasten.
Die hochohmige Tastkopfspitzen-Referenzverbindung ist ein wesentliches Merkmal des Sonic
4000. Im Gegensatz zu herkömmlichen Single-Ended-Tastköpfen, deren Tastspitzenreferenz mit
der Erde verbunden ist und die den Schaltkreis des Kunden beschädigen können wenn sie ver-
sehentlich mit einem nicht geerdeten Testpunkt verbunden wird, beträgt die Referenzimpedanz der
Tastspitze zur Erde 1 MΩ. Diese Eigenschaft ermöglicht ein sicheres Browsen in einem stromfüh-
renden Stromkreis, ohne dass die Möglichkeit besteht die Referenzverbindung der Tastkopfspitze
direkt mit der Erde kurzzuschließen.
Der aktive Tastkopf Sonic 4000 verwendet einen kundenspezischen PMK-Hochgeschwindigkeits-
FET-Eingangsverstärker mit aktiver Mantelwellenkompensation, um einen überragenden Hochfre-
quenzgang sowie ein geringes Rauschen und eine geringe Verzerrung zur genauen Messung der
Kundensignale zu gewährleisten.

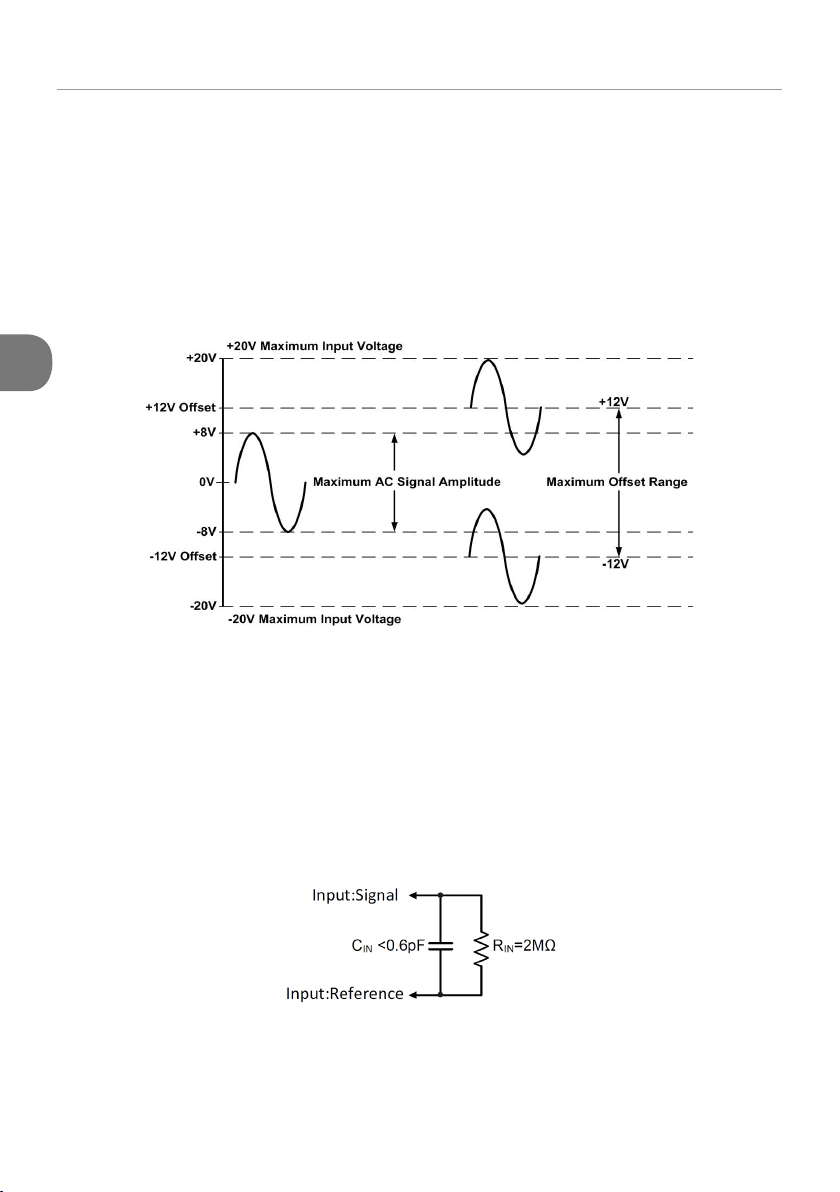

Sonic 4000 Input
Loading Schematic
Über Sonic 4000

5
Sonic 4000
DE
¹ ESD geschützt, IEC 61000-4-2 Kontakt-Entladung Level 2, IEC 61000-4-2 Luftausstoß Level 3.
Beachten Sie die Frequenzgänge auf Seite 6 und 7.
Spezikationen, die nicht mit (*) als garantiert gekennzeichnet sind, sind typisch.
³ SMA auf Anfrage erhältlich.² Bezogen auf Tastkopfmasse
Mechanische Eigenschaften
Gewicht (nur Tastkopf) 107 g
Kabellänge 1,3 m
Tastkopf-Eingangsbuchsen 0,64 mm quadratisch / 0,8mm rund
Ausgangskonnektor ³ SMA (männlich)
Dieses Produkt wird mit 2 Jahren Garantie geliefert.
Spezifikationen
Einsatzhöhe in Betrieb bis zu 2000m
außer Betrieb bis zu 15000 m
Temperatur-
bereich
in Betrieb 0°C bis +45 °C
außer Betrieb -40 °C bis +71 °C
Maximale
relative Luft-
feuchtigkeit
in Betrieb 80 % relative Luftfeuchtigkeit für Temperaturen bis
zu +31 °C linear fallend bis 40 % bei +45 °C
außer Betrieb 95 % relative Luftfeuchtigkeit für Temperaturen bis
+40 °C
Umgebungsspezikationen
Sonic 4000
Bestellnummer 884-000-000
Elektrische Eigenschaften
Teilungsfaktor * 10:1 (±2% bei DC)
Bandbreite (-3dB) * > 4GHz
Dynamischer Eingangsbereich * ±8 V
DC O󰀨set ±12 V
Eingangsspannung DC (max.) * ±20V ¹
Eingangsimpedanz ² ±2 MΩ || 0,6 pF
Ausgangsimpedanz 5 0 Ω

6
Sonic 4000
DE
100
1K
10K
100K
|Z| / Ohm
1M
10M
110100 1K 10K100K1M10M 100M 1G
Eingangsimpedanz bezogen auf Tastkopfmasse
|Z| [Ohm]
Eingangsimpedanz bezogen auf Tastkopfmasse
Frequenz [Hz]

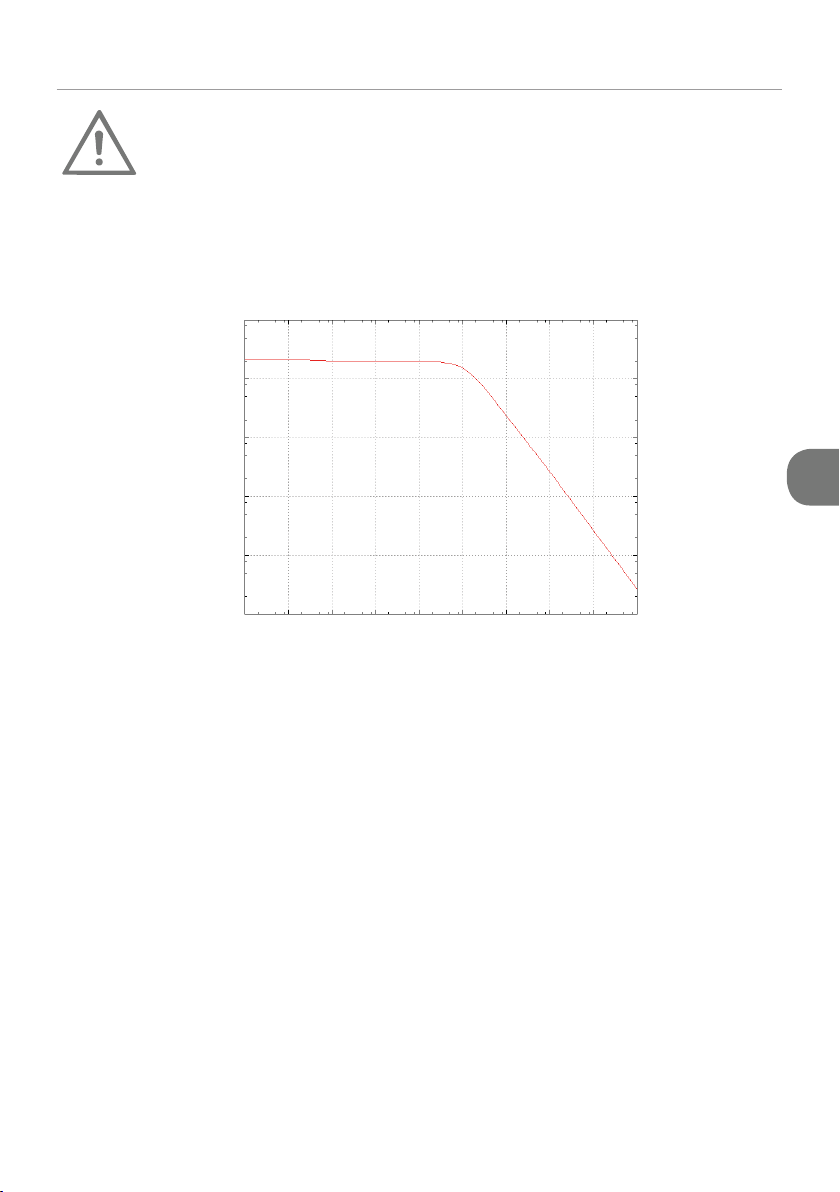

Die hochohmige Tastkopf-Referenzverbindung ermöglicht ein sicheres Überprüfen eines strom-
führenden Stromkreises, ohne dass die Möglichkeit besteht, den Referenzanschluss der Tast-
kopfspitze direkt mit der Erdung kurzzuschließen und schützt den Tastkopf so nachhaltig vor
einem Defekt.
Die maximale bemessene Eingangsspannung des Tastkopfes verringert sich, wenn
sich die Frequenz des angelegten Signals erhöht.

Sonic 4000
DE
7
Maximale Eingangsspannung
Peak Voltage [V]
Frequency [Hz]
Input Voltage vs. Frequency SONIC 4000 RF
1
10
8
20
100
1G 10G100M10M1M
Dynamic Measurement Range
Maximum Input Voltage
Peak Voltage [V]
Frequenz [Hz]
Eingangsspannung Sonic / Sonic 4000 RF
Der Aktiv Tastkopf von Sonic 4000 ist gegen elektrostatische Entladungsspannung
(ESD) geschützt.
Die maximale Amplitude des angelegten Signals darf die Grenzen der unten stehen-
den Grak nicht überschreiten, um Eingangslinearitätsfehler und Schäden an dem Tast-
kopf zu vermeiden.
4 G
Peak Voltage [V]
Frequency [Hz]
Input Voltage vs. Frequency SONIC 4000 RF
1
10
8
20
100
1G 10G100M10M1M
Dynamic Measurement Range
Maximum Input Voltage

8
Sonic 4000
DE

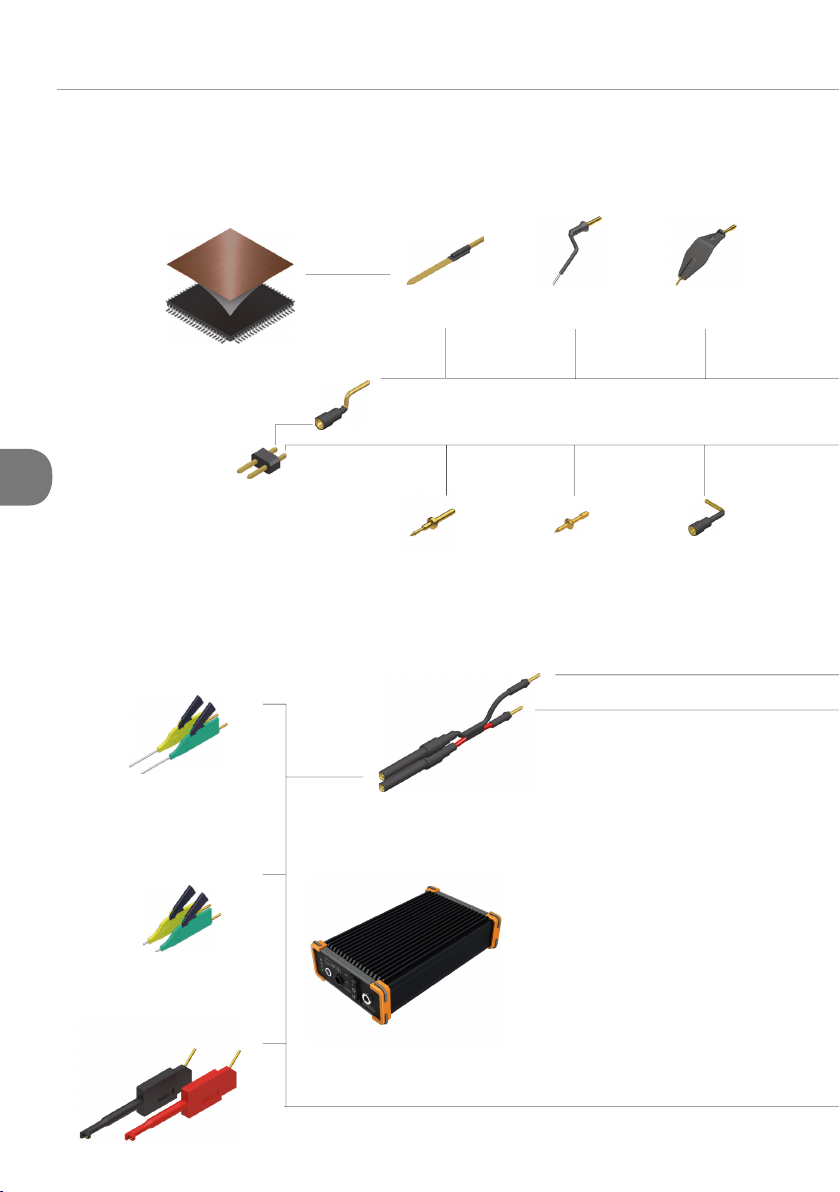

Tastkopfzubehör
890-020-916
Satz Kodierringe 4 x 4 Farben
890-500-800
L-In Adapter
890-720-840
Y-Leitung bis
0,8mm Buchsen
P25-0 /-2
Pico Hook™
(schwarz, rot)
890-400-808
Masseleitung 7cm
890-400-809
Masseleitung 13cm
890-400-803
Masseleitung 90°5cm
890-400-804
Masseleitung 90°10cm
890-800-001
Spring Tipx5
890-800-000
Solid Tipx5
890-100-150
Selbstklebendes
Cu Masseplättchen
(2 cm x 2 cm)
890-400-813
Ground Leaf
890-502-130
Paar QFP IC-Clips 13mm (lang)
bis zu 0,5mm
(1 Paar: gelb, grün)
890-502-000
Paar QFP IC-Clips (kurz)
bis zu 0,5 mm
(1 Paar: gelb,grün)
890-400-811
Z-Ground
890-400-812
Ground Blade
891-010-814
PCB Adapterx10
891-025-814
PCB Adapter x25
891-010-810
2,54 mm Adapterx10
891-025-810
2,54 mm Adapter x25
- PS-02 (2 Kanäle mit USB)
889-09V-PS2
- PS-02-L (2 Kanäle mit LAN und USB)
889-09V-PS2-L
- PS-03 (4 Kanäle mit USB)
889-09V-PS3
- PS-03-L (4 Kanäle mit LAN und USB)
889-09V-PS3-L
- AP-01 (Akku-Pack, 1 Kanal,
keine Fernsteuermöglichkeit)
889-09V-AP01
890-880-105
2-FUSS
(schwarz)
Spannungsversorgungen:
Das im Lieferumfang mitgelieferte Zubehör ist "hervorgehoben", siehe auch Abschnitt "Liefer-
umfang". Eine Spannungsversorgung mit Fernsteuermöglichkeiten oder ein Akku für den porta-
blen Betrieb sind optional.

Sonic 4000
DE
9
Tastkopfzubehör
890-020-916
Satz Kodierringe 4 x 4 Farben
890-500-800
L-In Adapter
890-720-840
Y-Leitung bis
0,8mm Buchsen
P25-0 /-2
Pico Hook™
(schwarz, rot)
890-400-808
Masseleitung 7cm
890-400-809
Masseleitung 13cm
890-400-803
Masseleitung 90°5cm
890-400-804
Masseleitung 90°10cm
890-800-001
Spring Tipx5
890-800-000
Solid Tipx5
890-100-150
Selbstklebendes
Cu Masseplättchen
(2 cm x 2 cm)
890-400-813
Ground Leaf
890-502-130
Paar QFP IC-Clips 13mm (lang)
bis zu 0,5mm
(1 Paar: gelb, grün)
890-502-000
Paar QFP IC-Clips (kurz)
bis zu 0,5 mm
(1 Paar: gelb,grün)
890-400-811
Z-Ground
890-400-812
Ground Blade
891-010-814
PCB Adapterx10
891-025-814
PCB Adapter x25
891-010-810
2,54 mm Adapterx10
891-025-810
2,54 mm Adapter x25
- PS-02 (2 Kanäle mit USB)
889-09V-PS2
- PS-02-L (2 Kanäle mit LAN und USB)
889-09V-PS2-L
- PS-03 (4 Kanäle mit USB)
889-09V-PS3
- PS-03-L (4 Kanäle mit LAN und USB)
889-09V-PS3-L
- AP-01 (Akku-Pack, 1 Kanal,
keine Fernsteuermöglichkeit)
889-09V-AP01
890-880-105
2-FUSS
(schwarz)
Spannungsversorgungen:

10
Sonic 4000
DE
Netzteile
Bestell- Nr. Produkt Bestell - Nr. Produkt
889-09V-PS2 2 ch Netzteil PS-02
mit USB 889-09V-AP01 1 ch Akku-Pack AP-01
889-09V-PS2-L 2 ch Netzteil PS-02-L
mit LAN und USB 890-520-900 Netzteil-Kabel
(0,5 m) 1
889-09V-PS3 4 ch Netzteil PS-03
mit USB 890-520-915 Netzteil-Kabel
(1,5 m)
889-09V-PS3-L 4ch Netzteil PS-03-L
mit LAN und USB - -
¹ Das Netzteil-Kabel (0,5 m), ist standardmäßig bei allen Netzteilen enthalten.
Artikel Anzahl Artikel Anzahl
Tastkopf Sonic 4000 1Masseleitung 90° 5 cm 1
Werkskalibrierzertikat 1Masseleitung 90° 10 cm 1
Bedienungsanleitung 1SMD Test Grabber (rot, schwarz) 2
Federspitze 3PCB Adapter 5
Feste Spitze 32,54 mm Adapter Sonic 2
Ground Blade 1Paar QFP IC-Clips (kurz) 1
Ground Leaf 3Picohook™ (rot, schwarz) 2
Kabelmarkierer 4 Farben 1Selbstklebendes Cu Masseplättchen
(2 cm x 2 cm) 2
L-In Adapter 1Y-Leitung auf 0,8 mm Buchsen 1
Masseleitung 7 cm 1Z-Ground 2
Masseleitung 13 cm 1--
Reinigung
Verwenden Sie für die Reinigung des Tastkopfgehäuses ein weiches Tuch, das entweder mit
destilliertem Wasser oder mit Isopropyl-Alkohol angefeuchtet wird. Lassen Sie den Tastkopf vor
Gebrauch vollständig trocknen.
Lieferumfang
Das im Lieferumfang enthaltene Zubehör ist in der graschen Übersicht hervorgehoben.
Produkt Bestellnummer
Sonic 4000 Tastkopf 884-000-000
Bestellinformationen

11
Sonic 4000
EN
Manufacturer
PMK Mess- und Kommunikationstechnik GmbH
Koenigsteinerstrasse 98
65812 Bad Soden am Taunus, Germany
Phone: [phone] - 930
Fax: [phone] - 939
Your help and e󰀨orts are required to protect and keep clean our environment. Therefore return this electronic product at
the end of its life either to our Service Department or take care of separate WEEE collection and professional WEEE treat-
ment yourself. Do not dispose as unsorted municipal waste.
EC Directives:
WEEE Directive 2012/19/EU - Waste Electrical and Electronic Equipment
RoHS Directive 2011/65/EU - Restriction of the use of certain Hazardous Substances
in Electrical and Electronic Equipment
This electronic product is classied within the WEEE/ RoHS category list as monitoring and control equip-
ment (category 9) and is compliant to the following EC Directives.
WEEE/ RoHS Directives
Warranty
PMK warrants this product for normal use and operation within specications for a period of two years from date of ship-
ment and will repair or replace any defective product which was not damaged by negligence, misuse, improper installation,
accident or unauthorized repair or modication by the buyer. This warranty is applicable only to defects due to material or
workmanship. PMK disclaim any other implied warranties of merchantability or tness for a particular purpose. PMK will
not be liable for any indirect, special, incidental, or consequential damages (including damages for loss of prots, loss of
business, loss of use or data, interruption of business and the like), even if PMK has been advised of the possibility of such
damages arising from any defect or error in this manual or product.
CEI/IEC 61010-031:2015 - Safety requirements for electrical equipment for
measurement, control and laboratory use
-Part 031:
Safety requirements for hand-held probe assemblies
for electrical measurement and test
Declaration of Conformity
PMK declares the conformity of this product with the actual required safety standards in accordance with
the Low Voltage Directive (LVD) 2014/35/EU:
Copyright © 2022 PMK - All rights reserved.
Internet: www.pmk.de
E-Mail: [email protected]

12
Sonic 4000
EN
Safety Information
Prevent personal injury, re and product damage.
To avoid personal injury and to prevent re or damage to this product or products con-
nected to it, review and comply with the following safety precautions. Be aware that
if you use this probe assembly in a manner not specied the protection this product
provides may be impaired. Only qualied personnel should use this probe assembly.
Use only grounded instruments.
Do not connect the probe ground lead to a potential other than earth ground. Always
make sure the probe and the measurement instrument are grounded properly.
Connect and disconnect properly.
Connect the probe output to the measurement instrument and connect the ground
lead to earth ground before connecting the probe to the circuit under test. Disconnect
the probe input and the probe ground lead from the circuit under test before discon-
necting the probe from the measurement instrument.
Observe probe and probe accessory ratings.
Do not apply any electrical potential to the probe input which exceeds the maximum
ratings of the probe or the accessories connected to it. In a combination always the
lower rating / measurement category applies to both probe and accessories connec-
ted to it.
Keep away from hazardous live circuits.
Avoid open circuitry. Do not touch connections or components when power is present.
Do not operate with suspected failures.
Refer to qualied service personnel.
Indoor use only.
Do not operate in wet or damp environment. Keep the product dry and clean.
Do not operate the product in an explosive atmosphere.

13
Sonic 4000
EN
The Sonic 4000 active probe o󰀨ers best-in-class performance and is easy to use to make in-cir-
cuit measurements. With the Sonic 4000's DC to > 4 GHz bandwidth, high input impedance, low
noise and ± 8 V dynamic range makes it the ideal probe to use with any oscilloscope or other 50 Ω
measurement system. Sonic 4000's ± 12 V input o󰀨set capability extends the input voltage range
of the probe. The input capacitance of < 0.6 pF parallel 2 MΩ between probe tip and probe refe-
rence (1 MΩ to the oscilloscope ground) provides the highest impedance in its class to allow the
probing of sensitive circuits without adversely loading the circuit under test.
The high impedance probe tip reference connection is a key feature of the Sonic 4000. Unlike
traditional single-ended probes, with their probe tip reference connected to earth ground that
can damage the customer's circuit if it is accidentally connected to any non-ground test point,
the probe tip reference impedance to earth ground is 1 MΩ. This feature allows for safe in-circuit
browsing of an energized circuit without the possibility for shorting the probe tip reference con-
nection directly to earth ground.
The Sonic 4000 active probe uses a PMK custom high speed FET input amplier with active clad-
ding wave compensation to provide a superior high frequency response as well as a low noise and
low distortion to accurately measure the customer signals.
Sonic 4000 Input
Loading Schematic
About Sonic 4000

14
Sonic 4000
EN
¹ ESD protected, IEC 61000-4-2 Contact Discharge Level 2, IEC 61000-4-2 Air Discharge Level 3.
See frequency derating on page 15 and 16.
Specications that are not marked with (*) as guaranteed are typical.
² Referred to probe ground.
Altitude operating up to 2000 m
non-operating up to 15000 m
Temperature
Range
operating 0°C to +45°C
non-operating -40 °C to +71°C
Maximum
Relative
Humidity
operating 80% relative humidity for temperatures up to
+31 °C, decreasing linearly to 40 % at +45°C
non-operating 95 % relative humidity for temperatures up to +40°C
Environmental Specications
³ SMA available on request.
Mechanical Specications
Weight (probe only) 107 g
Cable Length 1.3 m
Probe Input Sockets 0.64mm square / 0.8 mm round
Output Connector ³ BNC (male)
Specifications
Sonic 4000
Order Number 884-000-000
Electrical Specications
Attenuation Ratio * 10:1 (±2% at DC)
Bandwidth (-3 dB) * > 4GHz
Dynamic Range * ±8 V
DC O󰀨set ±12 V
Input Voltage DC (max.) * ±20V ¹
Input Impedance ² 2 MΩ || 0.6 pF
Output Impedance 5 0 Ω
This product comes with 2 years warranty.

15
Sonic 4000
EN
100
1K
10K
100K
|Z| / Ohm
1M
10M
110100 1K 10K100K1M10M 100M 1G
Input Impedance referred to Probe Ground
|Z| [Ohm]
Input Impedance reffered to Probe Ground
Frequency [Hz]
The input impedance of the probe decreases as the frequency of the applied
signal increases.
The high impedance probe tip reference connection allows safe in-circuit browsing
of an energized circuit without the possibility for shorting the probe tip reference
connection directly to earth ground to prevent damage of the probe.

16
Sonic 4000
EN
Maximum Input Voltage
Peak Voltage [V]
Frequency [Hz]
Input Voltage vs. Frequency SONIC 4000 RF
1
10
8
20
100
1G 10G100M10M1M
Dynamic Measurement Range
Maximum Input Voltage
Peak Voltage [V]
Input Voltage vs. Frequency Sonic / Sonic RF
The maximum amplitude of the applied signal may not exceed the limits of the graph
below, to avoid input linearity errors and damage to the probe.
The Sonic 4000 active probe is protected against electro-static-discharge voltage
(ESD).
Frequency [Hz]
4 G
Peak Voltage [V]
Frequency [Hz]
Input Voltage vs. Frequency SONIC 4000 RF
1
10
8
20
100
1G 10G100M10M1M
Dynamic Measurement Range
Maximum Input Voltage

17
Sonic 4000
EN
Ordering Information
Power Supplies
Order Number Product Order Number Product
889-09V-PS2 2 ch power supply
PS-02 with USB 889-09V-AP01 1ch Battery pack AP-01
889-09V-PS2-L
2 ch power supply
PS-02-L with LAN
and USB
890-520-900 Power supply cable
(0.5 m) 1
889-09V-PS3 4 ch power supply
PS-03 with USB 890-520-915 Power supply cable
(1.5 m)
889-09V-PS3-L
4 ch power supply
PS-03-L with LAN
and USB
- -
Maintenance
To clean the exterior of the probe use a soft cloth moistened with either distillated water or
isopropyl alcohol. Before use allow the probe to dry completely.
Item Qty Item Qty
Probe Sonic 4000 1L-In Adapter 1
Calibration Certicate 1Pair PicohooksTM (black & red) 1
Instruction Manual 1Pair QFP IC-Clips
(short, yellow & green) 1
Case 1Pair SMD Test Grabbers (black & red) 1
2-Footer (black) 1PCB Adapter 5
2.54 mm Adapter Sonic 2Self adhesive Cu Pad (2 cm x 2cm) 2
Ground Blade 1Set Marker bands (4 x 4 Colors) 1
Ground Lead 7 cm 1Solid Tip 3
Ground Lead 13 cm 1Spring Tip 3
Ground Lead 90°5cm 1Y-Lead Adapter to 0.8 mm sockets 1
Ground Lead 90°10cm 1Z-Ground 1
Ground Leaf 3--
Scope of Delivery
Accessories delivered with each probe are highlighted in the graphical overview.
Product Order number
Sonic 4000 Probe 884-000-000
¹ The power supply cable (0.5m), is included as standard with all power supplies.

18
Sonic 4000
EN
890-020-916
Marker bands 4 x 4 colors
890-500-800
L-In adapter
890-720-840
Y-adapter to
0.8mm sockets
P25-0 /-2
Pico Hook™
(black, red)
890-400-808
Ground lead 7cm
890-400-809
Ground lead 13cm
890-400-803
Ground lead 90°5cm
890-400-804
Ground lead 90°10cm
890-800-001
Spring tipx5
890-800-000
Solid tipx5
890-100-150
self-adhesive
Cu-pads x10
(2 cm x 2 cm)
890-400-813
Ground leaf
890-502-130
Pair QFP IC-clips 13mm (long)
up to zu 0.5mm
(1 pair: yellow, green)
890-502-000
Pair QFP IC-clips (short)
up to 0.5 mm
(1 pair: yellow, green)
890-400-811
Z-ground
890-400-812
Ground blade
891-010-814
PCB adapter x10
891-025-814
PCB adapter x25
891-010-810
2.54 mm adapterx10
891-025-810
2.54 mm adapter x25
- PS-02 (2 channel with USB)
889-09V-PS2
- PS-02-L (2 channel with LAN and USB)
889-09V-PS2-L
- PS-03 (4 channel with USB)
889-09V-PS3
- PS-03-L (4 channel with LAN and USB)
889-09V-PS3-L
- AP-01 (battery pack, 1 channel)
889-09V-AP01
890-880-105
2-Footer
(black)
Power Supplies
Probe Accessories
The parts supplied are "highlighted", see also "Scope of Delivery". A power supply with
remote control capabilities or a battery pack for portable use are optional.

19
Sonic 4000
EN
890-020-916
Marker bands 4 x 4 color
s
890-500-800
L-In adapter
890-720-840
Y-adapter to
0.8mm sockets
P25-0 /-2
Pico Hook™
(black, red)
890-400-808
Ground lead 7cm
890-400-809
Ground lead 13cm
890-400-803
Ground lead 90°5cm
890-400-804
Ground lead 90°10cm
890-800-001
Spring tipx5
890-800-000
Solid tipx5
890-100-150
self-adhesive
Cu-pads x10
(2 cm x 2 cm)
890-400-813
Ground leaf
890-502-130
Pair QFP IC-clips 13mm (long)
up to zu 0.5mm
(1 pair: yellow, green)
890-502-000
Pair QFP IC-clips (short)
up to 0.5 mm
(1 pair: yellow, green)
890-400-811
Z-ground
890-400-812
Ground blade
891-010-814
PCB adapter x10
891-025-814
PCB adapter x25
891-010-810
2.54 mm adapterx10
891-025-810
2.54 mm adapter x25
- PS-02 (2 channel with USB)
889-09V-PS2
- PS-02-L (2 channel with LAN and USB)
889-09V-PS2-L
- PS-03 (4 channel with USB)
889-09V-PS3
- PS-03-L (4 channel with LAN and USB)
889-09V-PS3-L
- AP-01 (battery pack, 1 channel)
889-09V-AP01
890-880-105
2-Footer
(black)
Power Supplies
Probe Accessories

Copyright © 2022 PMK - All rights reserved.
Informationen in dieser Anleitung ersetzen die in allen bisher veröentlichten
Dokumenten. Änderungen der Spezikationen vorbehalten.
Information in this publication supersedes that in all previously published
material. Specications are subject to change without notice.
M84-SONIC4000-000 Revision 02.2022
