pumpa BLUE LINE PSDR250PS Quick start guide

BLUE LINE
PSDR250PS
PSDR550PS
PUMPA, a.s.
U Svitavy 1
618 00 Brno www.pumpa.eu
Czech Republic
CZ
Ponorná čerpadla do sudu
„Původní návod k obsluze“
Ponorné čerpadlá do suda
„Preklad pôvodného návodu“
Submersible Barrel Pumps
„Translation of the original instruction manual““
Platný od /Platný od /Valid since 13.04.2022
Verze /Verzia /Version:5
SK
EN

CZ
2
Obsah
1SYMBOLY.................................................................................................................................................................3
2BEZPEČNOST..........................................................................................................................................................4
2.1 SOUHRN DŮLEŽITÝCH UPOZORNĚNÍ ......................................................................................................................4
2.2 NESPRÁVNÉ POUŽITÍ............................................................................................................................................4
3VÝROBNÍ ŠTÍTEK PONORNÉHO ČERPADLA ......................................................................................................4
4DOPRAVA A SKLADOVÁNÍ....................................................................................................................................4
5INSTALACE..............................................................................................................................................................5
5.1 NASTAVENÍ PLOVÁKOVÉHO SPÍNAČE .....................................................................................................................5
6PŘIPOJENÍ VÝTLAČNÉHO POTRUBÍ ....................................................................................................................5
7PROVOZ ČERPADLA ..............................................................................................................................................6
7.1 ROZSAH POUŽITÍ..................................................................................................................................................6
8VYČIŠTĚNÍ A USKLADNĚNÍ ...................................................................................................................................6
8.1 USKLADNĚNÍ .......................................................................................................................................................6
9TECHNICKÁ DATA ..................................................................................................................................................6
10 ODSTRAŇOVÁNÍ PROBLÉMŮ ...........................................................................................................................7
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................20
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................20
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................21
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................22
15 EU DECLARATION OF CONFORMITY.............................................................................................................23

CZ
3
1 Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného
požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození
zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s
pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení.
Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný
provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění
pracovat s elektrickými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje
schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu
elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést
jednoduché elektrické a mechanické úkony spojené s údržbou zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.
Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení
tohoto Návodu pro montáž a obsluhu.

CZ
4
2 Bezpečnost
2.1 Souhrn důležitých upozornění
•Všechny elektrické zásuvky musí být uzemněny.
•Přístroj nesmíte přenášet ani jej kotvit za napájecí kabel.
•Napájecí napětí musí být stejné jako napětí uvedené na štítku čerpadla.
•Aby se předcházelo zbytečným rizikům, musí komponenty instalovat a měnit výhradně autorizovaní
pracovníci servisu.
•Elektrické spoje smí zajišťovat pouze odborníci či elektrikáři a je nutné přitom dodržovat platné státní
předpisy.
•Čerpadlo musí být připojeno na proudový chránič o maximální hodnotě 30 mA.
•Před zprovozněním zkontrolujte připojení zástrčky. Pokud je vodič poškozen, musí jej vyměnit servisní
středisko nebo příslušný technický pracovník.
•Zařízení je vhodné pro děti od osmi let. Smyslově nebo fyzicky hendikepovaní lidé musí zařízení
používat pod dohledem osoby, která zná bezpečnostní předpisy, způsob používání a případná rizika.
Děti nesmí umývat nebo provádět údržbu zařízení bez dohlížející osoby.
•Ke kontaminaci kapaliny může dojít v důsledku úniku mazacího oleje.
•Nepoužívejte čerpadlo, když je někdo ve vodě.
•Před čištěním a údržbou odpojte vodní čerpadlo od hlavního napájecího zdroje.
•Konektory pro elektrické zástrčky a prodlužovací kabely musí být vodotěsné a nesmí se ponořit do vody.
Navíc se konektory nesmí pokládat na zem. Doporučuje se zajistit, aby byla zásuvka nejméně 60 mm
nad zemí.
2.2 Nesprávné použití
Ponorné čerpadlo není určeno pro čerpání hořlavin, ropných produktů a do prostředí s nebezpečím výbuchu.

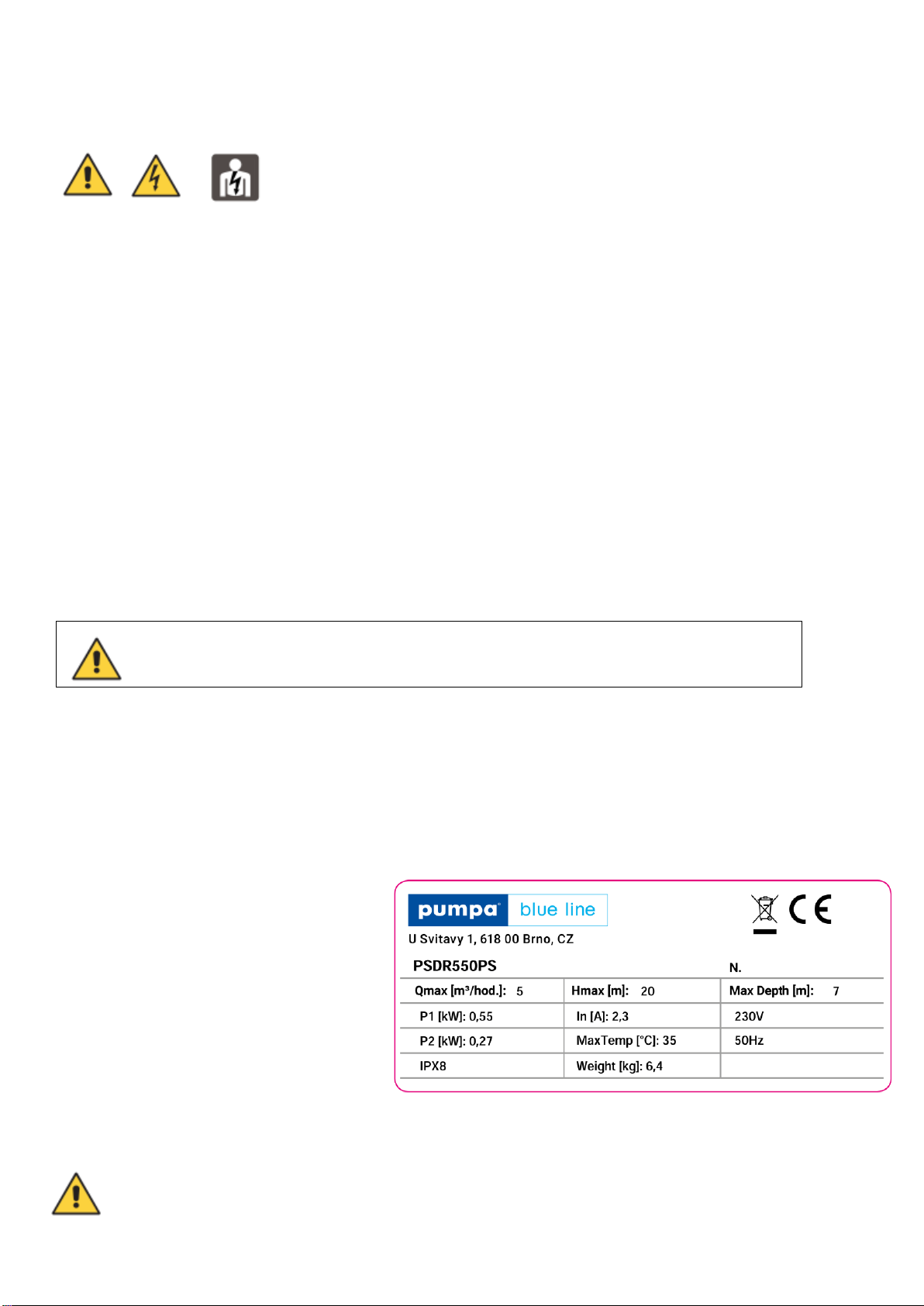

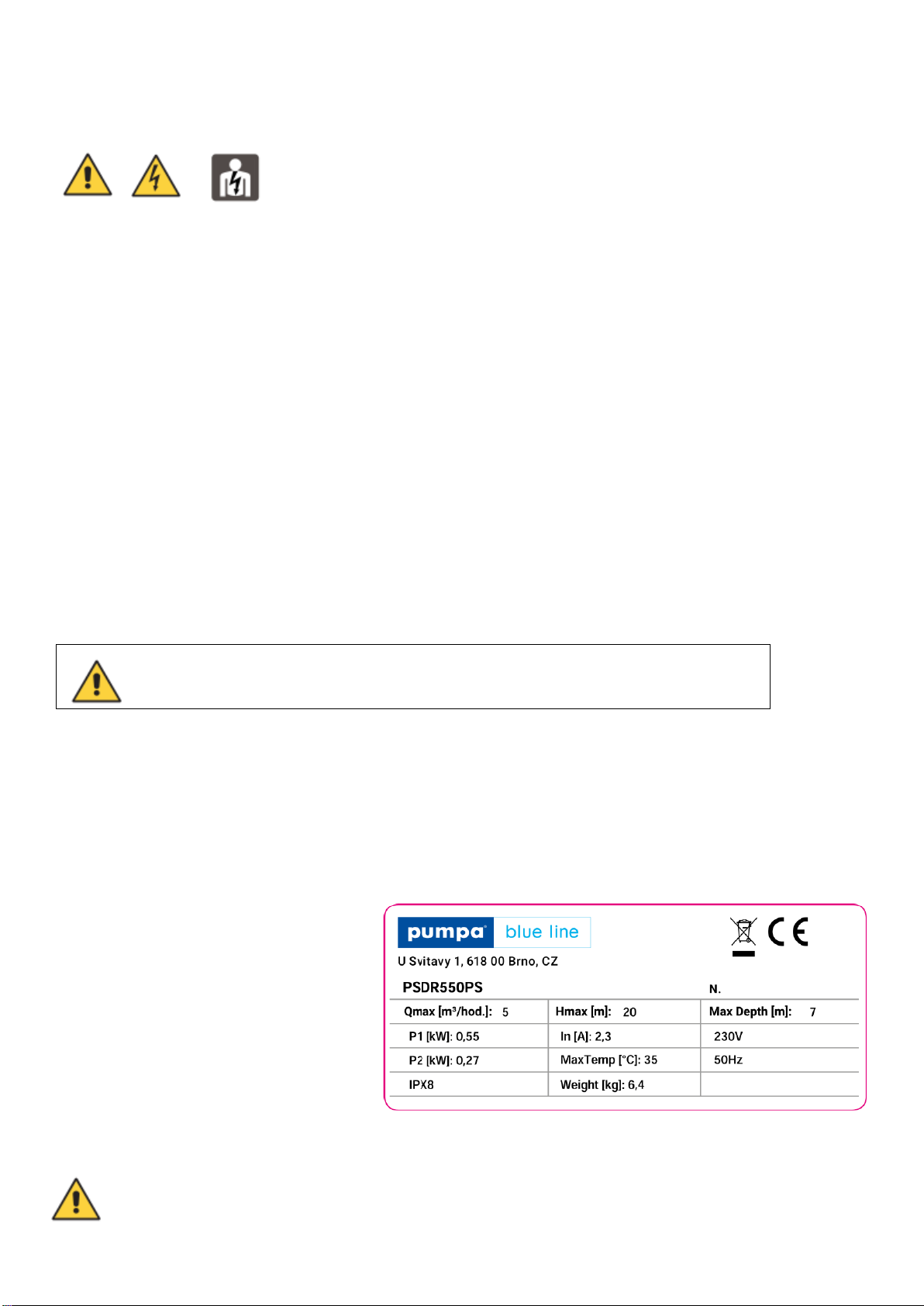

3 Výrobní štítek ponorného čerpadla
Ilustrační štítek
Qmax = maximální průtok
Hmax = maximální výtlačná výška
MaxTemp = maximální teplota čerpané
kapaliny
Max Depth = maximální hloubka ponoru
P2 = výstupní výkon motoru
In = maximální vstupní proud
Weight = hmotnost čerpadla
4 Doprava a skladování
Ponorné čerpadlo je možné přepravovat zabalené v krabici v horizontální poloze. Musí být pevně
ukotveno, aby se nepřevrátilo nebo neodvalovalo.
Nerespektování bezpečnostních pokynů znamená riziko ohrožení života!

CZ
5
5 Instalace
•Zařízení vyžaduje plochu nejméně 60 x 60 cm.
•Zařízení ponořte do hloubky udané technickými parametry.
•Při instalaci zařízení se ujistěte, že sací otvor není blokován cizími tělesy.
5.1 Nastavení plovákového spínače
1. Plovákový spínač je zařízení, které lze jednoduše seřídit. Za tímto účelem musíte nejprve povolit
šrouby. Výška sepnutí a vypnutí spínače lze nastavit úpravou fixace délky elektrického vedení.
2. Před spuštěním čerpadla proveďte následující kontroly:
a. Aby se dalo snadno přepínat mezi spínacími body ON a OFF musí být naistalován plovákový
spínač. Je nutné provést kontrolu a plovákový spínač je třeba opatrně zvednout a poté položit
zpátky. Během toho, dávejte pozor na stav sepnutí spínače.
b. Zajistěte, aby vzdálenost mezi horní částí plovákového spínače a sponou spínače nebyla příliš
malá. Pokud je vzdálenost příliš malá, nelze garantovat normální funkci.
c. Pokud seřizujete plovákový spínač, dávejte pozor, aby se spínač nedotkl dna předtím, než sepne
čerpadlo. Varování: Hrozí riziko běhu nasucho.
d. Nastavte spínač na automatickou kontrolu výšky vodní hladiny seřízením polohy kabelu
plovákového spínače.
6 Připojení výtlačného potrubí
•Nainstalujte výtlačné potrubí na výtlak čerpadla. Všechny spoje musí být utěsněny vhodnou těsnící
páskou.
•Při používání tlakové hadice je nutno na výtlak čerpadla nainstalovat příslušnou redukci pro tlakové
hadice.
•Tlakovou hadici musíte připojit k hadicové redukci a připevnit ji hadicovou sponou.
•Doporučujeme používat pevná potrubí se zpětným ventilem. To zabrání kapalině proudit při
odstavení zpět do čerpadla.
•K přivázání čerpadla za držadlo použijte vhodné lano a čerpadlo ponořte, pokud možno tak, aby
z něj vyprchal všechen vzduch
Hrozí riziko poškození zařízení!
Nezvedejte čerpadlo za kabel ani za tlakovou hadici, protože jak kabel, tak tlaková
hadice nejsou na takový tah navrženy.
Při zavěšení na laně neprovozujte čerpadlo bez tlakové hadice, aby se čerpadlo nemohlo
otáčet kolem své osy. Při trvalé práci s čerpadlem na laně je nutné pravidelně kontrolovat
stav lana, protože by po delším používání mohlo prasknout.

CZ
6
7 Provoz čerpadla
K držadlu musí být před prvním použitím připojeno dostatečně dlouhé a pevné lano. Jakmile je čerpadlo
ponořené do kapaliny, lze lano a držadlo použít k vybalancování čerpadla.
7.1 Rozsah použití
Čerpadlo je určeno k automatickému čerpání vody v domácnostech, nebo na domácích zahradách k
zavlažování.
8 Vyčištění a uskladnění
Vyčistěte venkovní část zařízení.
Propláchněte čerpadlo čistou vodou. K odstranění pevných nečistot můžete použít kartáč. Ponořte
čerpadlo do nádoby s čistou vodou, odpojte hadici a nechejte chvíli běžet a propláchněte čerpadlo vodou.
8.1 Uskladnění
Hrozí-li riziko námrazy, vytáhněte zařízení s příslušenstvím, vyčistěte a uskladněte jej na místě chráněném
před mrazem.
9 Technická data
Model
PSDR550PS
PSDR250PS
Napětí / Kmitočet
230 V/50 Hz
230 V/50 Hz
Jmenovitý příkon P1
550 W
250 W
Typ ochrany
IPX8
IPX8
Hmax
20 m
9 m
Qmax
5 m3/hod
2,5 m3/hod
Max. hloubka ponoru
7 m
7 m
Max. velikost částic
0,5 mm
0,5 mm
Minimální hloubka vody při
zapnutí čerpadla
85 mm
85 mm
Maximální čerpání do
výšky vody
28 mm
28 mm

CZ
7
10 Odstraňování problémů
Ve většině případů budete schopni řešit problémy sami. Předtím, než nás budete kontaktovat můžete
technickou podporu nalézt v níže uvedené tabulce. Tato tabulka Vám může ušetřit spoustu práce a
případné výdaje.
Chyba
Příčina
Odstranění problémů
Čerpadlo se nezapíná.
1. Odpojený napájecí zdroj.
2. Plovákový spínač je ve
špatné poloze.
1. Zkontrolujte napájecí
zdroj.
2. Zkontrolujte plovákový
spínač.
Čerpadlo se často spíná a
zastavuje
1. Zablokovaný vstup.
2. Je ohnutá tlaková hadice
1. Vyčistěte vstup.
2. Upravte, popřípadě
vyměňte hadici.
Čerpadlo se nezapíná.
1. Plovák není ponořený.
1. Zkontrolujte, zdali je
čerpadlo správně
umístěné.
Příliš nízký průtok
1. Zablokovaný vstup.
2. Znečištěné části čerpadla.
1. Vyčistěte vstup.
2. Vyčistěte čerpadlo,
popřípadě vyměňte
opotřebené části.
Čerpadlo se vypíná.
1. Pokud je voda příliš
znečištěná, může se čerpadlo
zastavovat a tepelný jistič
přeruší přívod proudu do
motoru.
2. Pokud je teplota příliš vysoká,
přeruší tepelný jistič přívod
proudu.
1. Odpojte hlavní napájecí
zdroj a vyčistěte čerpadlo.
2. Zajistěte, aby maximální
teplota vody nepřesáhla
35 °C.
Pozor, riziko poškození spotřebiče! Uvedená velikost částic se netýká písku nebo
kamínků, ale měkkých částic, jako je chmýří apod., které nemohou v čerpadle
zaklínit rotor.
Čerpadlo nesmí přepravovat korozivní, hořlavé ani explozivní látky
(např. benzín, petrolej, nitro ředidlo), tuky, olej a odpad z toalet, ani
hustý odpadní kal. Teplota kapaliny nesmí přesáhnout 35 °C.

SK
8
Obsah
1SYMBOLY.................................................................................................................................................................9
2BEZPEČNOSŤ........................................................................................................................................................10
2.1 SÚHRN DÔLEŽITÝCH UPOZORNENÍ ......................................................................................................................10
2.2 NESPRÁVNE POUŽITIE........................................................................................................................................10
3VÝROBNÝ ŠTÍTOK PONORNÉHO ČERPADLA ..................................................................................................10
4DOPRAVA A SKLADOVANIE ...............................................................................................................................10
5INŠTALÁCIA...........................................................................................................................................................11
5.1 NASTAVENIE PLAVÁKOVÉHO SPÍNAČA..................................................................................................................11
6PRIPOJENIE VÝTLAČNÉHO POTRUBIA .............................................................................................................11
7PREVÁDZKA ČERPADLA.....................................................................................................................................11
7.1 ROZSAH POUŽITIA..............................................................................................................................................12
8VYČISTENIE A USKLADNENIE ............................................................................................................................12
8.1 USKLADNENIE....................................................................................................................................................12
9TECHNICKÉ ÚDAJE ..............................................................................................................................................12
10 ODSTRAŇOVANIE PROBLÉMOV ....................................................................................................................13
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................20
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................20
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................21
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................22
15 EU DECLARATION OF CONFORMITY.............................................................................................................23

SK
9
1 Symboly
V návode na obsluhu sú uvedené nasledujúce symboly, ktorých účelom je uľahčiť pochopenie uvedenej
požiadavky.
Dodržujte pokyny a výstrahy, v opačnom prípade hrozí riziko poškodenia zariadenia a ohrozenie
bezpečnosti osôb.
V prípade nedodržania pokynov či výstrah spojených s elektrickým zariadením hrozí riziko
poškodenia zariadenia alebo ohrozenie bezpečnosti osôb.
Poznámky a výstrahy pre správnu obsluhu zariadenia a jeho častí.
Úkony, ktoré môže vykonávať prevádzkovateľ zariadenia. Prevádzkovateľ zariadenia je povinný sa
zoznámiť s pokynmi uvedenými v návode na obsluhu. Potom je zodpovedný za vykonávanie bežnej
údržby na zariadení. Pracovníci prevádzkovateľa sú oprávnení vykonávať bežné úkony údržby.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, oprávnený
vykonávať opravy elektrických zariadení, vrátane údržby. Títo elektrotechnici musí mať oprávnenie
pracovať s elektrickými zariadeniami.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, ktorý disponuje
schopnosťami a kvalifikáciou pre inštaláciu zariadení za bežných prevádzkových podmienok a pre
opravu elektrických i mechanických prvkov zariadení pri údržbe. Elektrotechnik musí byť schopný
vykonať jednoduché elektrické a mechanické úkony spojené s údržbou zariadení.
Upozorňuje na povinnosť používať osobné ochranné pracovné prostriedky.
Úkony, ktoré sa smú vykonávať len na zariadení, ktoré je vypnuté a odpojené od napájania.
Úkony, ktoré sa vykonávajú na zapnutom zariadení.
Ďakujeme Vám, že ste si zakúpili tento výrobok a žiadame Vás pred uvedením do prevádzky o
prečítanie tohto Návodu pre montáž a obsluhu.

SK
10
2 Bezpečnosť
2.1 Súhrn dôležitých upozornení
•Všetky elektrické zásuvky musia byť uzemnené.
•Prístroj nesmiete prenášať ani ho kotviť za napájací kábel.
•Napájacie napätie musí byť rovnaké ako napätie uvedené na štítku čerpadla.
•Aby sa predchádzalo zbytočným rizikám, musia komponenty inštalovať a meniť výhradne autorizovaní
pracovníci servisu.
•Elektrické spoje smú zaisťovať len odborníci či elektrikári a je nutné pritom dodržiavať platné štátne
predpisy.
•Čerpadlo musí byť pripojené na prúdový chránič s maximálnou hodnotou 30 mA.
•Pred sprevádzkovaním skontrolujte pripojenie zástrčky. Pokiaľ je vodič poškodený, musí ho vymeniť
servisné stredisko alebo príslušný technický pracovník.
•Zariadenie je vhodné pre deti od osem rokov. Zmyslovo alebo fyzicky hendikepovaní ľudia musia
zariadenie používať pod dohľadom osoby, ktorá pozná bezpečnostné predpisy, spôsob používania a
prípadné riziká. Deti nesmú umývať alebo vykonávať údržbu zariadenia bez dozerajúcej osoby.
•Ku kontaminácii kvapaliny môže dôjsť v dôsledku úniku mazacieho oleja.
•Nepoužívajte čerpadlo, keď je niekto vo vode.
•Pred čistením a údržbou odpojte vodné čerpadlo od hlavného napájacieho zdroja.
•Konektory pre elektrické zástrčky a predlžovacie káble musia byť vodotesné a nesmú sa ponoriť do vody.
Navyše sa konektory nesmú pokladať na zem. Odporúča sa zaistiť, aby bola zásuvka najmenej 60 mm
nad zemou.
2.2 Nesprávne použitie
Ponorné čerpadlo nie je určené pre čerpanie horľavín, ropných produktov a do prostredia s nebezpečenstvom
výbuchu.
3 Výrobný štítok ponorného čerpadla
Ilustračný štítok
Qmax = maximálny prietok
Hmax = maximálna výtlačná výška
MaxTemp = maximálna teplota čerpanej
kvapaliny
Max Depth = maximálna hĺbka ponoru
P1 = príkon motora
P2 = výstupný výkon motora
In = maximálny vstupný prúd
Weight = hmotnosť čerpadla
4 Doprava a skladovanie
Ponorné čerpadlo je možné prepravovať zabalené v škatuli v horizontálnej polohe. Musí byť pevne
ukotvené, aby sa neprevrátilo alebo neprevalilo.
Nerešpektovanie bezpečnostných pokynov znamená riziko ohrozenia života!

SK
11
5 Inštalácia
•Zariadenie vyžaduje plochu najmenej 60 x 60 cm.
•Zariadenie ponorte do hĺbky udanej technickými parametrami.
•Pri inštalácii zariadenia sa uistite, že sací otvor nie je blokovaný cudzími telesami.
5.1 Nastavenie plavákového spínača
1. Plavákový spínač je zariadenie, ktoré je možné jednoducho nastaviť. Za týmto účelom musíte najskôr
povoliť skrutky. Výšku zapnutia a vypnutia spínača je možné nastaviť úpravou fixácie dĺžky elektrického
vedenia.
2. Pred spustením čerpadla vykonajte nasledujúce kontroly:
a. Aby sa dalo ľahko prepínať medzi spínacími bodmi ON a OFF musí byť nainštalovaný plavákový
spínač. Je nutné vykonať kontrolu a plavákový spínač je potrebné opatrne zdvihnúť a potom
položiť späť. Počas toho, dávajte pozor na stav zapnutia spínača.
b. Zaistite, aby vzdialenosť medzi hornou časťou plavákového spínača a sponou spínača nebola
príliš malá. Pokiaľ je vzdialenosť príliš malá, nie je možné garantovať normálnu funkciu.
c. Pokiaľ nastavujete plavákový spínač, dávajte pozor, aby sa spínač nedotkol dna predtým, ako sa
zapne čerpadlo. Varovanie: Hrozí riziko behu nasucho.
d. Nastavte spínač na automatickú kontrolu výšky vodnej hladiny nastavením polohy kábla
plavákového spínača.
6 Pripojenie výtlačného potrubia
•Nainštalujte výtlačné potrubie na výtlak čerpadla. Všetky spoje musia byť utesnené vhodnou
tesniacou páskou.
•Pri používaní tlakovej hadice je nutné na výtlak čerpadla nainštalovať príslušnú redukciu pre tlakové hadice.
•Tlakovú hadicu musíte pripojiť k hadicovej redukcii a pripevniť ju hadicovou sponou.
•Odporúčame používať pevné potrubia so spätným ventilom. To zabráni kvapaline prúdiť pri
odstavení späť do čerpadla.
•Na priviazanie čerpadla za držadlo použite vhodné lano a čerpadlo ponorte, pokiaľ možno tak, aby
z neho vyprchal všetok vzduch.
7 Prevádzka čerpadla
K držadlu musí byť pred prvým použitím pripojené dostatočne dlhé a pevné lano. Akonáhle je čerpadlo
ponorené do kvapaliny, je možné lano a držadlo použiť na vybalansovanie čerpadla.
Hrozí riziko poškodenia zariadenia!
Nezdvíhajte čerpadlo za kábel ani za tlakovú hadicu, pretože ako kábel, tak tlaková
hadica nie sú na taký ťah navrhnuté.
Pri zavesení na lano neprevádzkujte čerpadlo bez tlakovej hadice, aby sa čerpadlo
nemohlo otáčať okolo svojej osi. Pri trvalej práci s čerpadlom na lane je nutné pravidelne
kontrolovať stav lana, pretože by po dlhšom používaní mohlo prasknúť.

SK
12
7.1 Rozsah použitia
Čerpadlo je určené na automatické čerpanie vody v domácnostiach alebo na domácich záhradách na
zavlažovanie.
8 Vyčistenie a uskladnenie
Vyčistite vonkajšiu časť zariadenia.
Prepláchnite čerpadlo čistou vodou. Na odstránenie pevných nečistôt môžete použiť kefu. Ponorte čerpadlo
do nádoby s čistou vodou, odpojte hadicu a nechajte chvíľu bežať a prepláchnite čerpadlo vodou.
8.1 Uskladnenie
Ak hrozí riziko námrazy, vytiahnite zariadenie s príslušenstvom, vyčistite a uskladnite ho na mieste
chránenom pred mrazom.
9 Technické údaje
Model
PSDR550PS
PSDR250PS
Napätie / Kmitočet
230 V/50 Hz
230 V/50 Hz
Menovitý príkon P1
550 W
250 W
Typ ochrany
IPX8
IPX8
Hmax
20 m
9 m
Qmax
5 m3/hod
2,5 m3/hod
Max. hĺbka ponoru
7 m
7 m
Max. veľkosť častíc
0,5 mm
0,5 mm
Minimálna hĺbka vody pri
zapnutí čerpadla
85 mm
85 mm
Maximálne čerpanie do
výšky vody
28 mm
28 mm
Pozor, riziko poškodenia spotrebiča! Uvedená veľkosť častíc sa netýka piesku alebo
kamienkov, ale mäkkých častíc, ako je páperie apod., ktoré nemôžu v čerpadle
zaseknúť rotor.

SK
13
10 Odstraňovanie problémov
Vo väčšine prípadov budete schopní riešiť problémy sami. Predtým, ako nás budete kontaktovať môžete
technickú podporu nájsť v nižšie uvedenej tabuľke. Táto tabuľka Vám môže ušetriť veľa práce a prípadné
výdaje.
Chyba
Príčina
Odstránenie problémov
Čerpadlo sa nezapína.
1.Odpojený napájací zdroj.
2.Plavákový spínač je v zlej polohe.
1.Skontrolujte napájací zdroj.
2.Skontrolujte plavákový spínač.
Čerpadlo sa často spína a
zastavuje.
1.Zablokovaný vstup.
2.Je ohnutá tlaková hadica.
1.Vyčistite vstup.
2.Upravte, prípadne vymeňte
hadicu.
Čerpadlo sa nezapína.
1.Plavák nie je ponorený.
1.Skontrolujte, či je čerpadlo
správne umiestnené.
Príliš nízky prietok.
1.Zablokovaný vstup.
2.Znečistené časti čerpadla.
1.Vyčistite vstup.
2.Vyčistite čerpadlo, prípadne
vymeňte opotrebované časti.
Čerpadlo sa vypína.
1.Pokiaľ je voda príliš znečistená,
môže sa čerpadlo zastavovať a
tepelný istič preruší prívod prúdu do
motora.
2.Pokiaľ je teplota príliš vysoká,
preruší tepelný istič prívod prúdu.
1.Odpojte hlavný napájací zdroj a
vyčistite čerpadlo.
2.Zaistite, aby maximálna teplota
vody nepresiahla 35 °C.
Čerpadlo nesmie prepravovať korozívne, horľavé ani explozívne látky
(napr. benzín, petrolej, nitro riedidlo), tuky, olej a odpad z toaliet, ani
hustý odpadový kal. Teplota kvapaliny nesmie presiahnuť 35 °C.

EN
14
Obsah
1SYMBOLS...............................................................................................................................................................15
2SAFETY ..................................................................................................................................................................16
2.1 SUMMARY OF IMPORTANT WARNINGS..................................................................................................................16
2.2 INCORRECT APPLICATION...................................................................................................................................16
3SUBMERSIBLE PUMP NAMEPLATE...................................................................................................................16
4TRANSPORT AND STORAGE ..............................................................................................................................16
5INSTALLATION......................................................................................................................................................17
5.1 FLOAT SWITCH ADJUSTMENT ..............................................................................................................................17
6DELIVERY PIPE CONNECTION............................................................................................................................17
7PUMP OPERATION................................................................................................................................................17
7.1 RANGE OF APPLICATION.....................................................................................................................................18
8CLEANING AND STORAGE..................................................................................................................................18
8.1 STORAGE..........................................................................................................................................................18
9SPECIFICATIONS ..................................................................................................................................................18
10 TROUBLESHOOTING........................................................................................................................................19
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................20
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................20
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................21
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................22
15 EU DECLARATION OF CONFORMITY.............................................................................................................23

EN
15
1 Symbols
The following symbols are used in the instruction manual to provide a better understanding of the
requirements.
Follow the instructions and warnings, otherwise there is a risk of damaging the equipment and
endangering the safety of persons.
In case of not following the instructions or warnings associated with the electrical device, there is a
risk of damage to the equipment or a risk to personal safety.
Notes and warnings regarding the correct operation of the device and its parts.
Operations that may be performed by the operator of the device. The operator is required to read
the instructions in the instruction manual and he/she is responsible for carrying out routine
maintenance on the device. Operator's personnel are authorised to carry out routine maintenance
tasks.
Operations to be performed by a qualified electrician. A specialist technician authorised to carry
out repairs of electrical devices, including maintenance. These electricians must be authorised to
work with high voltage devices.
Operations to be performed by a qualified electrician. A specialized technician who has the skills
and qualifications to install devices in normal operating conditions and to repair electrical and
mechanical components of the device during maintenance. The electrician must be able to carry
out simple electrical and mechanical maintenance tasks on the device.
Indicates the obligation to use personal protective equipment.
Operations that may only be performed on the device that is switched off and disconnected from
the power supply.
Operations to be carried out on equipment that is switched on.
Thank you for purchasing this product. Please, read the installation and operating instructions before
putting it into operation.

EN
16
2 Safety
2.1 Summary of important warnings
•All electrical outlets must be grounded.
•Do not carry the unit or anchor it by the power cord.
•The supply voltage must be the same as the voltage indicated on the pump's nameplate.
•To avoid unnecessary risks, components must only be installed and replaced by authorized service
technicians.
•Electrical connections may only be made by specialists or electricians and the applicable national
regulations must be observed.
•The pump must be connected to a current protector with a maximum rating of 30 MA.
•Check the plug connection before start-up. If the wire is damaged, it must be replaced by a service centre
or a competent technician.
•The device is suitable for children from eight years of age. Sensory or physically handicapped people
must use the device under the supervision of a person who is familiar with the safety regulations, the
method of use and the possible risks. Children must not wash or maintain the equipment without a
supervisor.
•Fluid contamination may occur due to lubricating oil leakage.
•Do not operate the pump when someone is in the water.
•Disconnect the water pump from the main power supply before any cleaning and maintenance.
•Electrical plug connectors and extension cords must be waterproof and not submerged in water. In
addition, the plugs must not be placed on the ground. It is recommended to ensure that the socket is at
least 60 mm above the ground.
Ignoring safety instructions is a life threatening hazard!
2.2 Incorrect application
The submersible pump is not intended for pumping flammable liquids, petroleum products and for use in the
areas with the danger of explosion.
3 Submersible pump nameplate
Illustration plate
Qmax = maximum flow rate
Hmax = maximum delivery height
MaxTemp = maximum temperature of the
pumped liquid
Max Depth = maximum immersion depth
P2 = motor output power
In = maximum input current
Weight = pump weight
4 Transport and storage
The submersible pump can be transported packed in a box in a horizontal position. It must be firmly
anchored so that it does not tip or roll.

EN
17
5 Installation
•The device requires an area of at least 60 x 60 cm.
•Submerge the device to the depth indicated in the technical specifications.
•When installing the device, make sure that the suction opening is not blocked by foreign material.
5.1 Float switch adjustment
1. The float switch is a device that can be easily adjusted. To do this, you must first loosen the screws.
The on and off height of the switch can be regulated by fixing length of the electrical line.
2. Before starting the pump, perform the following checks:
a. A float switch must be installed to allow easy switching between ON and OFF switch points. A
check must be made, and the float switch must be carefully lifted and then put back. While doing
so, pay attention to switching.
b. Ensure that the distance between the top of the float switch and the switch clip is not too small. If
the distance is too small, normal operation cannot be guaranteed.
c. When adjusting the float switch, be careful that the switch does not touch the bottom before the
pump switches on. Warning: risk of dry running.
d. Set the switch to automatically check the water level by adjusting the position of the float switch
cable.
Device damage hazard!
Do not lift the pump by the cable or the pressure hose, as both the cable and
the pressure hose are not designed for this purpose.
Do not operate the pump without the pressure hose when hanging on the
rope, so that the pump cannot rotate on its axis. When working with the
pump on the rope permanently, it is necessary to check the condition of the
rope regularly, as it could break after longer period of use.
6 Delivery pipe connection
•Install the delivery pipe to the pump delivery line. All joints must be sealed with suitable sealing tape.
•When using a pressure hose, a suitable pressure hose reducer must be installed on the pump delivery.
•The pressure hose must be connected to the hose reducer and secured with a hose clamp.
•It is recommended to use solid pipes.
•Use a suitable rope to tie the pump by the handle and submerge the pump, if possible, so that all the air
can escape
7 Pump operation
Sufficiently long andstrong ropesmust be attached to the handle before first use. Once thepump is immersed
in the liquid, the rope and handle can be used to balance the pump.

EN
18
7.1 Range of application
The pump is designed for automatic water pumping in households or for garden irrigation.
8 Cleaning and storage
Clean the outside of the equipment.
Flush the pump with clean water. Use a brush to remove solid dirt. Immerse the pump in a container of
clean water, open it and let it run for a while and rinse the pump with water.
8.1 Storage
In case of potential freezing, remove the device from the water, clean it and store it in a frost-free place.
9 Specifications
Model
PSDR550PS
PSDR250PS
Voltage / Frequency
230 V/50 Hz
230 V/50 Hz
Rated power P1
550 W
250 W
Protection class
IPX8
IPX8
Hmax
20 m
9 m
Qmax
5 m3/h
2,5 m3/h
Max. immersion depth
7 m
7 m
Max. particle size
0,5 mm
0,5 mm
Minimum water depth
when pump is switched on
85 mm
85 mm
Maximum pumping to
water level
28 mm
28 mm
Device damage hazard! The particle size indicated does not refer to sand or
pebbles, but to soft particles such as fluff etc., which cannot jam the pump rotor.

EN
19
10 Troubleshooting
In most cases, you will be able to solve problems on your own. Before contacting us, you can find technical
support in the table below. This table can save you a lot of work and potential expense.
Problem
Cause
Solution
The pump won't turn on.
1. Unplugged power supply.
2. Float switch in incorrect position.
1. Check the power
supply/safety device –
contact service.
2. Check the float switch.
The pump frequently
switches on and off
1. Blocked inlet.
2. Pressure hose bent.
1. Clean the inlet.
2. Adjust or change the hose.
The pump won't turn on.
1. Float switch isn’t submerged
1. Check, if the pump is
positioned correctly.
Too low flow.
1. Blocked inlet
2. Contaminated pump parts
1. Clean the inlet.
2. 2. Clean the pump, replace
worn parts if necessary.
The pump switches off
1. If the water is too dirty, the pump
may stop, and the thermal circuit
breaker will cut off the power to
the motor.
2. If the temperature is too high, the
thermal circuit breaker interrupts
the power supply.
1. Disconnect the main power
supply and clean the pump.
2. Ensure that the maximum
water temperature does not
exceed 35°C.
The pump must not transport corrosive, flammable or explosive substances (e.g.
gasoline, kerosene, nitro diluent), grease, oil, brine and toilet waste, or thick waste
sludge. The temperature of the liquid must not exceed 35 °C.

CZ/SK/EN
20
11 Servis a opravy / Service and repairs
Servisní opravy provádí autorizovaný servis Pumpa, a.s.
/
Servisné opravy vykonáva autorizovaný servis Pumpa, a.s.
/
Service repairs are performed by authorized service Pumpa, a.s.

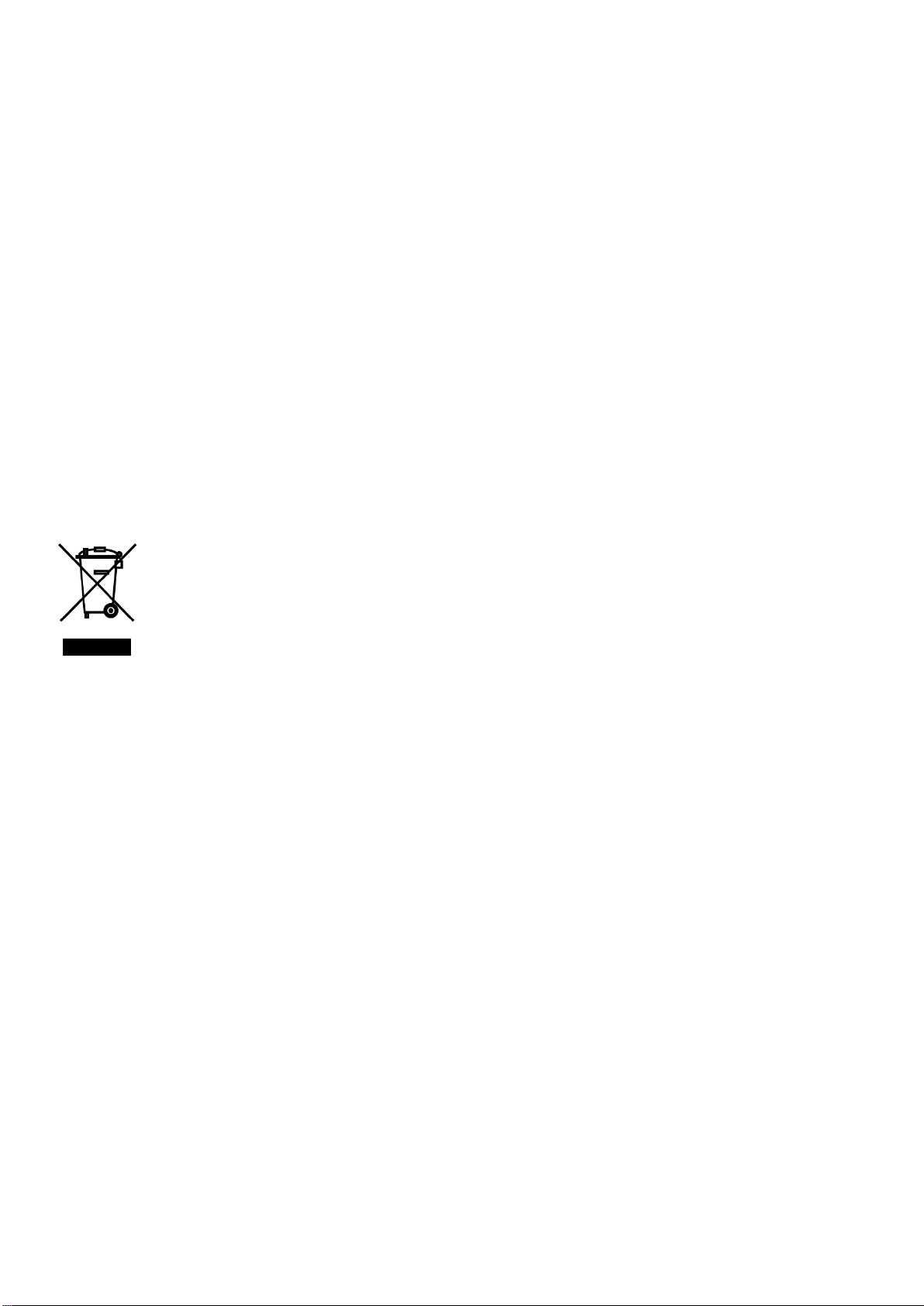

12 Likvidace zařízení / Likvidácia zariadenia
V případě likvidace výrobku je nutno postupovat v souladu s právními předpisy státu ve kterém je likvidace
prováděna.
/
V prípade likvidácie výrobku je nutné postupovať v súlade s právnymi predpismi štátu v ktorom je likvidácia
vykonávaná.
/
The disposal of the product must be carried out in accordance with the legislation of the country in which
the disposal is done
Změny vyhrazeny. / Zmeny vyhradené./ Changes reserved.
Tento produkt nesmí používat osoby do věku 18 let a starší osoby se sníženými fyzickými, smyslovými
nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí. Pokud jsou pod dozorem nebo
byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím produkt
mohou používat. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí
provádět děti bez dozoru.
/
Tento produkt nesmie používať osoby do veku 18 rokov a staršie osoby so zníženými fyzickými,
zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí. Ak sú pod dozorom
alebo boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú prípadným
nebezpečenstvám produkt môžu používať. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu
vykonávanú používateľom nesmú vykonávať deti bez dozoru.
/
This product must not be used by persons under the age of 18 years or older with reduced physical,
sensory or mental abilities or lack of experience and knowledge. If they are supervised or have been
instructed in the safe use of the appliance and understand the potential hazards, they may use the product.
Children must not play with the appliance. User cleaning and maintenance must not be carried out by
unsupervised children
