pumpa BLUE LINE PMC1004P.1 User manual

BLUE LINE
PMC1004P.1
PUMPA, a.s.
U Svitavy 1
618 00 Brno www.pumpa.eu
Czech Republic
CZ
Ponorné čerpadlo
„Původní návod k obsluze“
Ponorné čerpadlo
„Preklad pôvodného návodu na obsluhu“
Submersible pump
„Translation of the original instruction manual“
Platný od /Platný od /Valid since 09.09.2022
Verze /Verzia /Version:5
SK
EN

CZ
2
Obsah
1SYMBOLY.................................................................................................................................................................3
2BEZPEČNOST..........................................................................................................................................................4
2.1 SOUHRN DŮLEŽITÝCH UPOZORNĚNÍ ......................................................................................................................4
2.2 NESPRÁVNÉ POUŽITÍ............................................................................................................................................4
3VÝROBNÍ ŠTÍTEK PONORNÉHO ČERPADLA ......................................................................................................4
4TECHNICKÉ PARAMETRY .....................................................................................................................................5
5DOPRAVA A SKLADOVÁNÍ....................................................................................................................................5
6INSTALACE..............................................................................................................................................................5
7PŘIPOJENÍ VÝTLAČNÉHO POTRUBÍ....................................................................................................................5
8PROVOZ ČERPADLA ..............................................................................................................................................5
8.1 ROZSAH POUŽITÍ..................................................................................................................................................6
9VYČIŠTĚNÍ A USKLADNĚNÍ ...................................................................................................................................6
9.1 USKLADNĚNÍ .......................................................................................................................................................6
10 ODSTRAŇOVÁNÍ PROBLÉMŮ ...........................................................................................................................6
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................19
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................19

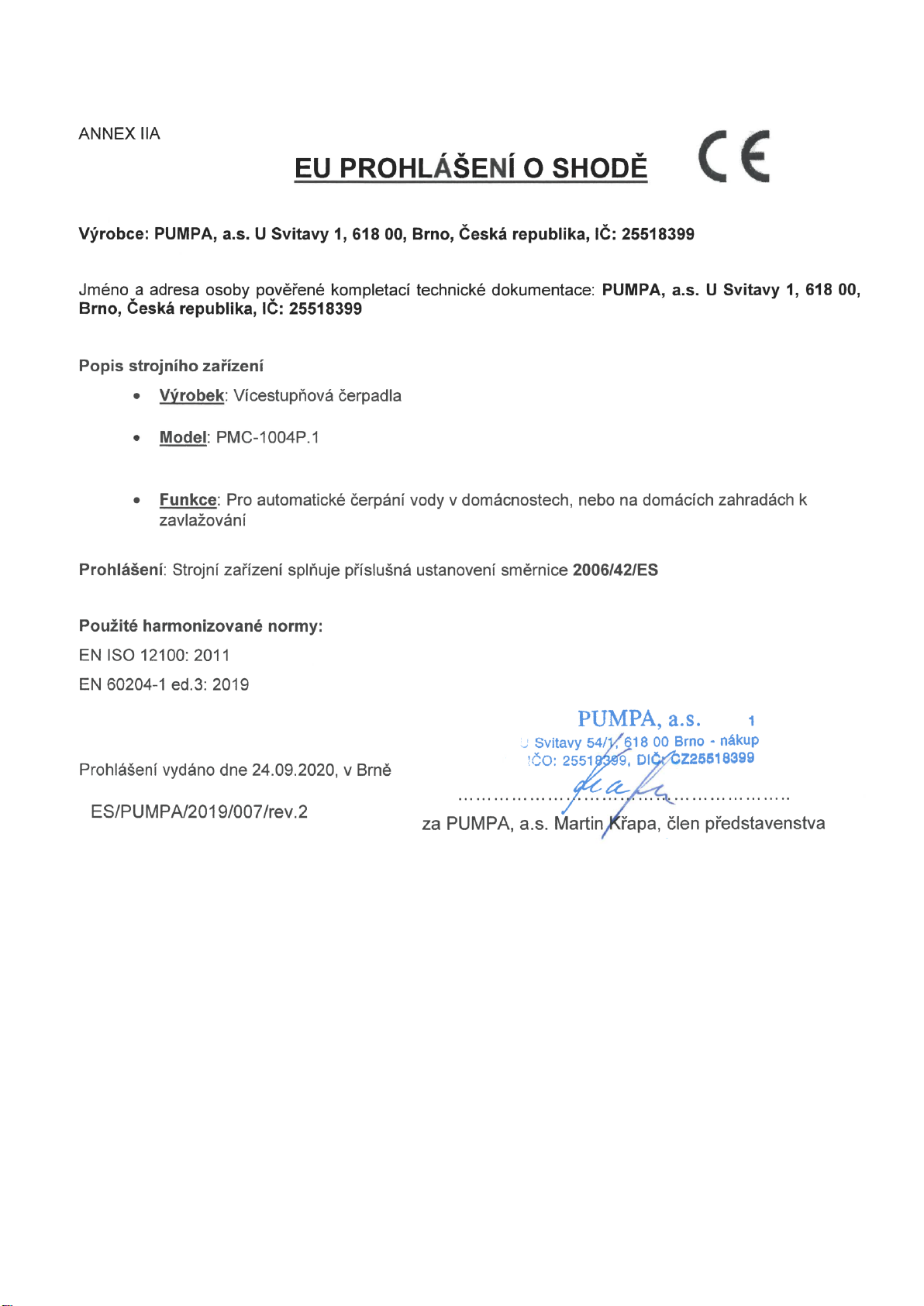

13 CZ EU PROHLÁŠENÍ O SHODĚ .......................................................................................................................20
14 SK EÚ VYHLÁSENIE O ZHODE........................................................................................................................21
15 EN EU DECLARATION OF CONFORMITY.......................................................................................................22

CZ
3
1 Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného
požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození
zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s
pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení.
Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný
provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění
pracovat s elektrickými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje
schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu
elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést
jednoduché elektrické a mechanické úkony spojené s údržbou zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.
Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení
tohoto Návodu pro montáž a obsluhu.

CZ
4

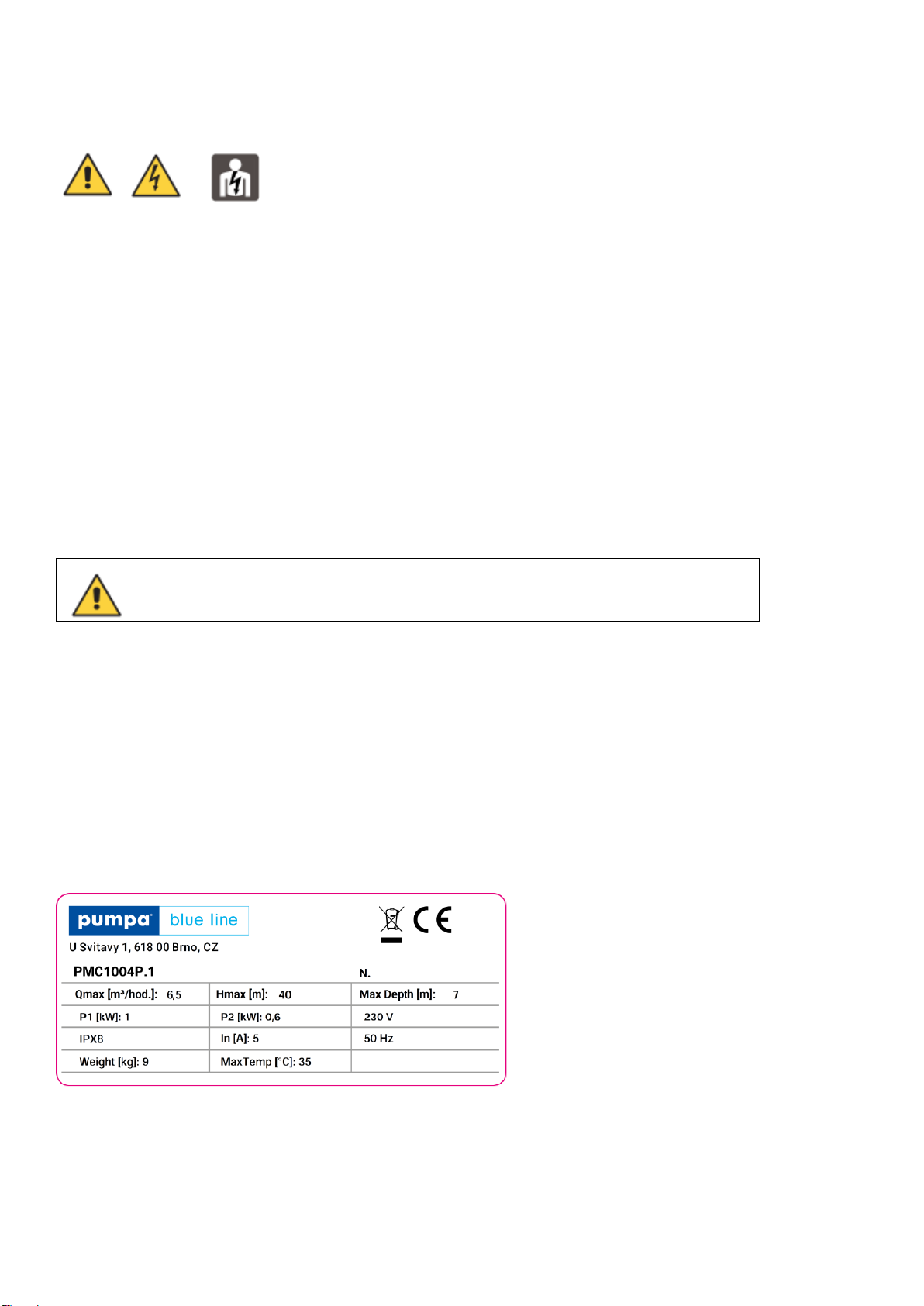

2 Bezpečnost
2.1 Souhrn důležitých upozornění
•Všechny elektrické zásuvky musí být uzemněny.
•Přístroj nesmíte přenášet ani jej kotvit za napájecí kabel.
•Napájecí napětí musí být stejné jako napětí uvedené na štítku čerpadla.
•Aby se předcházelo zbytečným rizikům, musí komponenty instalovat a měnit výhradně autorizovaní
pracovníci servisu.
•Elektrické spoje smí zajišťovat pouze odborníci či elektrikáři a je nutné přitom dodržovat platné státní
předpisy.
•Čerpadlo musí být připojeno na proudový chránič o maximální hodnotě 30 MA.
•Před zprovozněním zkontrolujte připojení zástrčky. Pokud je vodič poškozen, musí jej vyměnit servisní
středisko nebo příslušný technický pracovník.
•Ke kontaminaci kapaliny může dojít v důsledku úniku mazacího oleje.
•Nepoužívejte čerpadlo, když je někdo ve vodě.
•Před čištěním a údržbou odpojte vodní čerpadlo od hlavního napájecího zdroje.
•Konektory pro elektrické zástrčky a prodlužovací kabely musí být vodotěsné a nesmí se ponořit do vody.
Navíc se konektory nesmí pokládat na zem. Doporučuje se zajistit, aby byla zásuvka nejméně 60 mm
nad zemí.
2.2 Nesprávné použití
Ponorné čerpadlo není určeno pro čerpání hořlavin, ropných produktů a do prostředí s nebezpečím výbuchu.
3 Výrobní štítek ponorného čerpadla
Ilustrační obrázek
n. = výrobní číslo
Qmax = maximální průtok
Hmax = maximální výtlačná výška
MaxTemp = maximální teplota čerpané
kapaliny
Max Depth = maximální hloubka ponoru
P2 = výstupní výkon motoru
In = maximální vstupní proud
Weight = hmotnost čerpadla
IP = stupeň krytí
Nerespektování bezpečnostních pokynů znamená riziko ohrožení života!

CZ
5
4 Technické parametry
Kmitočet [Hz]
50
Jmenovité nampětí [V]
230
Výkon [W]
600
Stupeň krytí
IPX8
Maximální výtlačná výška [m]
40
Maximální průtok [m3/hod]
6,5
Maximální hloubka ponoru [m]
7
Maximální velikost pevných částic [mm]
1
Minimální hladina vody pro spuštění čerpadla
60 mm
Maximální vyčerpání vody do hloubky
50 mm
Maximální tlak [bar]
4
5 Doprava a skladování
Ponorné čerpadlo je možné přepravovat zabalené v krabici v horizontální poloze. Musí být pevně
ukotveno, aby se nepřevrátilo nebo neodvalovalo.
6 Instalace
•Zařízení vyžaduje instalační plochu nejméně 60 x 60 cm.
•Zařízení ponořte maximálně do hloubky 7 metrů.
•Při instalaci zařízení se ujistěte, že sací otvor není blokován cizími tělesy.
•Maximální teplota okolí je 40 °C
7 Připojení výtlačného potrubí
•Nainstalujte výtlačné potrubí na výtlačné hrdlo čerpadla. Všechny spoje musí být utěsněny vhodnou
těsnící páskou.
•Při používání tlakové hadice je nutno na výtlak čerpadla nainstalovat příslušnou redukci pro tlakové
hadice.
•Tlakovou hadici musíte připojit k hadicové redukci a připevnit ji hadicovou sponou.
•Doporučujeme používat pevná potrubí se zpětným ventilem. To zabrání kapalině proudit při odstavení
zpět do čerpadla.
•K přivázání čerpadla za držadlo použijte vhodné lano a čerpadlo ponořte, pokud možno tak, aby z něj
vyprchal všechen vzduch.
8 Provoz čerpadla
K držadlu musí být před prvním použitím připojeno dostatečně dlouhé a pevné lano. Jakmile je čerpadlo
ponořené do kapaliny, lze lano a držadlo použít k vybalancování čerpadla.

CZ
6
8.1 Rozsah použití
Čerpadlo je určeno k automatickému čerpání vody v domácnostech, nebo na domácích zahradách k
zavlažování.
Čerpadlo je vhodné pouze pro odčerpávání čisté vody a nikoli pro domácí odpad či vodu s obsahem
pevných částic.
Čerpadlo nesmí být spuštěno během uzavřeného systému!
9 Vyčištění a uskladnění
Vyčistěte venkovní část zařízení.
Propláchněte čerpadlo čistou vodou. K odstranění pevných nečistot použijte kartáč a čistící prostředek.
Ponořte čerpadlo do nádoby s čistou vodou, otevřete jej a nechejte chvíli běžet a propláchněte čerpadlo
vodou.
9.1 Uskladnění
Hrozí-li riziko námrazy, vytáhněte zařízení s příslušenstvím, vyčistěte a uskladněte jej na místě chráněném
před mrazem.
Pozor, riziko poškození spotřebiče! Uvedená velikost částic se netýká písku nebo kamínků, ale
měkkých částic, jako je chmýří apod., které nemohou v čerpadle zaklínit rotor.
10 Odstraňování problémů
Ve většině případů budete schopni řešit problémy sami. Předtím, než nás budete kontaktovat můžete
technickou podporu nalézt v níže uvedené tabulce. Tato tabulka Vám může ušetřit spoustu práce a
případné výdaje.
Chyba
Příčina
Odstranění problémů
Čerpadlo se nezapíná.
1. Odpojený napájecí zdroj.
2. Není zapojený plovákový spínač.
1. Zkontrolujte napájecí zdroj.
2. Zapojte plovákový spínač.
Čerpadlo se často spíná a
zastavuje
1. Zablokovaný vstup.
2. Je ohnutá tlaková hadice
1. Vyčistěte vstup.
2. Upravte, popřípadě vyměňte
hadici.
Čerpadlo se nezapíná.
1. Plovák není ponořený.
1. Zkontrolujte, zdali je čerpadlo
správně umístěné.
Příliš nízký průtok
1. Zablokovaný vstup.
2. Znečištěné části čerpadla.
1. Vyčistěte vstup.
2. Vyčistěte čerpadlo, popřípadě
vyměňte opotřebené části.
Čerpadlo se vypíná.
1. Pokud je voda příliš znečištěná,
může se čerpadlo zastavovat a
tepelný jistič přeruší přívod proudu
do motoru.
2. Pokud je teplota příliš vysoká,
přeruší tepelný jistič přívod proudu.
1. Odpojte hlavní napájecí zdroj a
vyčistěte čerpadlo.
2. Zajistěte, aby maximální teplota
vody nepřesáhla 35oC.
Čerpadlo nesmí přepravovat korozivní, hořlavé ani explozivní látky (např. benzín, petrolej,
nitro ředidlo), tuky, olej, solanku a odpad z toalet, ani hustý odpadní kal. Teplota kapaliny
nesmí přesáhnout 35 °C.

SK
7
Obsah
1SYMBOLY.................................................................................................................................................................8
2BEZPEČNOSŤ..........................................................................................................................................................9
2.1 SÚHRN DÔLEŽITÝCH UPOZORNENÍ ........................................................................................................................9
2.2 NESPRÁVNE POUŽITIE..........................................................................................................................................9
3VÝROBNÝ ŠTÍTOK PONORNÉHO ČERPADLA ....................................................................................................9
4TECHNICKÉ PARAMETRE ...................................................................................................................................10
5DOPRAVA A SKLADOVANIE ...............................................................................................................................10
6INŠTALÁCIA...........................................................................................................................................................10
7PRIPOJENIE VÝTLAČNÉHO POTRUBIA.............................................................................................................10
8PREVÁDZKA ČERPADLA.....................................................................................................................................10
8.1 ROZSAH POUŽITIA..............................................................................................................................................11
9VYČISTENIE A USKLADNENIE ............................................................................................................................11
9.1USKLADNENIE....................................................................................................................................................11
10 RIEŠENIE PROBLÉMOV ...................................................................................................................................11
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................19
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................19
13 CZ EU PROHLÁŠENÍ O SHODĚ .......................................................................................................................20
14 SK EÚ VYHLÁSENIE O ZHODE........................................................................................................................21
15 EN EU DECLARATION OF CONFORMITY.......................................................................................................22

SK
8
1 Symboly
V návode na obsluhu sú uvedené nasledujúce symboly, ktorých účelom je uľahčiť pochopenie uvedenej
požiadavky.
Dodržujte pokyny a výstrahy, v opačnom prípade hrozí riziko poškodenia zariadenia a ohrozenie
bezpečnosti osôb.
V prípade nedodržania pokynov či výstrah spojených s elektrickým zariadením hrozí riziko
poškodenia zariadenia alebo ohrozenie bezpečnosti osôb.
Poznámky a výstrahy pre správnu obsluhu zariadenia a jeho častí.
Úkony, ktoré môže vykonávať prevádzkovateľ zariadenia. Prevádzkovateľ zariadenia je povinný sa
zoznámiť s pokynmi uvedenými v návode na obsluhu. Potom je zodpovedný za vykonávanie bežnej
údržby na zariadení. Pracovníci prevádzkovateľa sú oprávnení vykonávať bežné úkony údržby.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, oprávnený
vykonávať opravy elektrických zariadení, vrátane údržby. Títo elektrotechnici musí mať oprávnenie
pracovať s elektrickými zariadeniami.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, ktorý disponuje
schopnosťami a kvalifikáciou pre inštaláciu zariadení za bežných prevádzkových podmienok a pre
opravu elektrických i mechanických prvkov zariadení pri údržbe. Elektrotechnik musí byť schopný
vykonať jednoduché elektrické a mechanické úkony spojené s údržbou zariadení.
Upozorňuje na povinnosť používať osobné ochranné pracovné prostriedky.
Úkony, ktoré sa smú vykonávať len na zariadení, ktoré je vypnuté a odpojené od napájania.
Úkony, ktoré sa vykonávajú na zapnutom zariadení.
Ďakujeme Vám, že ste si zakúpili tento výrobok a žiadame Vás pred uvedením do prevádzky o
prečítanie tohto Návodu pre montáž a obsluhu.

SK
9

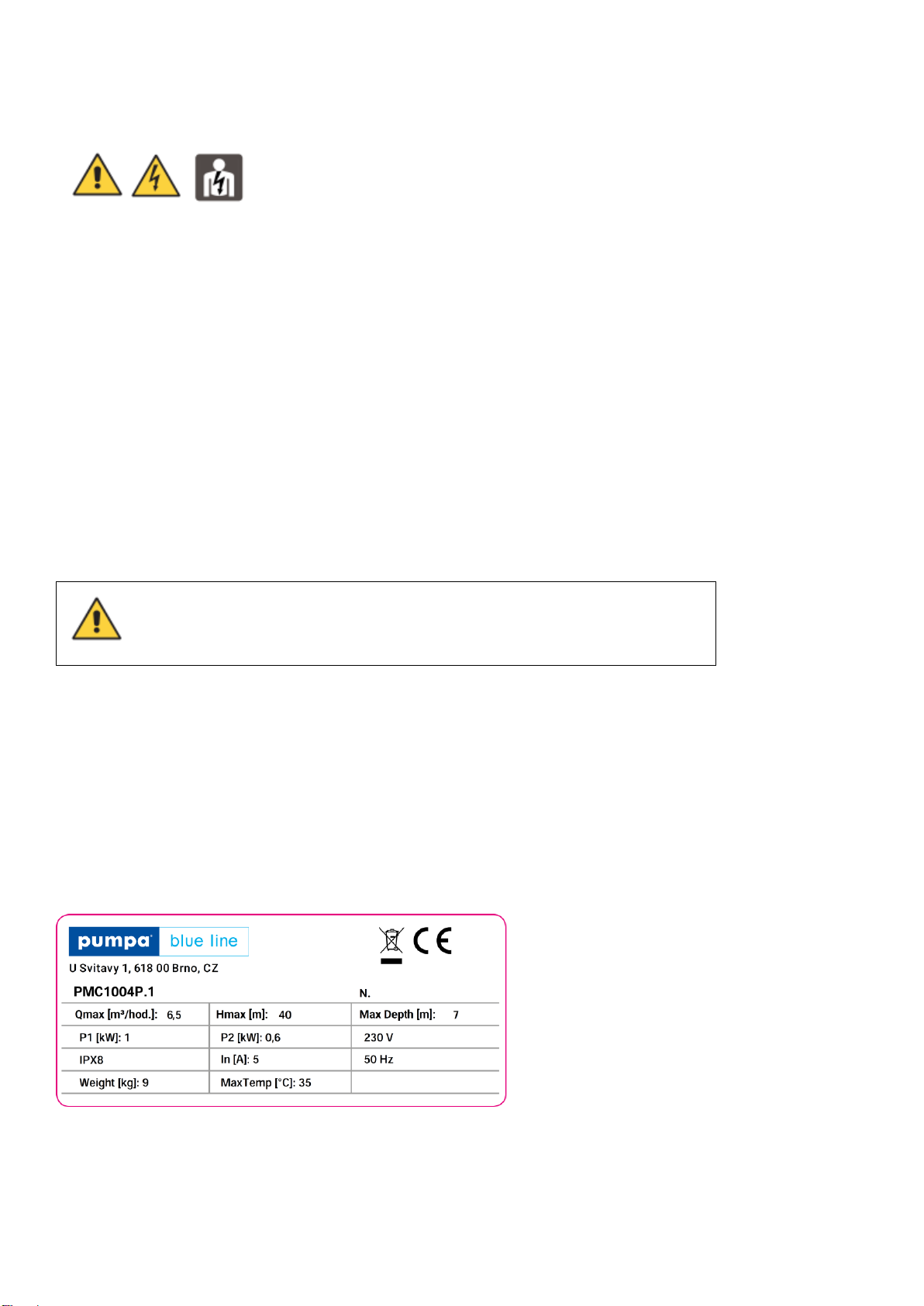

2 Bezpečnosť
2.1 Súhrn dôležitých upozornení
•Všetky elektrické zásuvky musia byť uzemnené.
•Prístroj neprenášajte ani ho nekotvia k napájaciemu káblu.
•Napájacie napätie musí byť rovnaké ako napätie uvedené na typovom štítku čerpadla.
•Aby sa predišlo zbytočným rizikám, komponenty smie inštalovať a vymieňať len autorizovaný servisný
personál.
•Elektrické pripojenia môžu vykonávať len odborníci alebo elektrikári a musia sa dodržiavať platné
vnútroštátne predpisy.
•Čerpadlo musí byť pripojené k prúdovému chrániču s maximálnou hodnotou 30 MA.
•Pred uvedením do prevádzky skontrolujte pripojenie zástrčky. Ak je vodič poškodený, musí ho
vymeniť servisné stredisko alebo kompetentný technik.
•V dôsledku úniku mazacieho oleja môže dôjsť ku kontaminácii kvapaliny.
•Čerpadlo nepoužívajte, keď je niekto vo vode.
•Pred čistením a údržbou odpojte vodné čerpadlo od hlavného napájania.
•Elektrické zástrčky a predlžovacie káble musia byť vodotesné a nesmú byť ponorené vo vode. Okrem
toho sa zástrčky nesmú umiestňovať na zem. Odporúča sa zabezpečiť, aby bola zásuvka aspoň 60
mm nad zemou.
2.2 Nesprávne použitie
Ponorné čerpadlo nie je určené na čerpanie horľavých látok, ropných produktov a do prostredia
s nebezpečenstvom výbuchu.
3 Výrobný štítok ponorného čerpadla
Ilustračný obrázok n. = sériové číslo
Qmax = maximálny prietok
Hmax = maximálna výška vypúšťania
MaxTemp = maximálna teplota čerpanej
kvapaliny
Max. Depth = maximálna hĺbka ponorenia
P2 = výstupný výkon motora
In = maximálny vstupný prúd
Weight = hmotnosť čerpadla
IP = stupeň ochrany
Nedodržanie bezpečnostných pokynov znamená riziko ohrozenia
života!

SK
10
4 Technické parametre
Frekvencia [Hz]
50
Menovité napätie [V]
230
Výkon [W]
600
Stupeň ochrany
IPX8
Maximálna výška vypúšťania [m]
40
Maximálny prietok [m3/hod]
6,5
Maximálna hĺbka ponorenia [m]
7
Maximálna veľkosť častíc [mm]
1
Minimálna hladina vody na spustenie čerpadla
60 mm
Maximálna hĺbka čerpania
50 mm
Maximálny tlak [bar]
4
5 Doprava a skladovanie
Ponorné čerpadlo sa môže prepravovať zabalené v krabici v horizontálnej polohe. Musí byť pevne
ukotvená, aby sa neprevrátilo alebo neprevalilo.
6 Inštalácia
•Zariadenie si vyžaduje plochu na inštaláciu minimálne 60 x 60 cm.
•Zariadenie ponorte do hĺbky maximálne 7 metrov.
•Pri inštalácii zariadenia sa uistite, že nasávací otvor nie je zablokovaný cudzími telesami.
•Maximálna teplota okolia je 40 °C.
7 Pripojenie výtlačného potrubia
•Nainštalujte výtlačné potrubie do výtlačného otvoru čerpadla. Všetky spoje musia byť utesnené
vhodnou tesniacou páskou.
•Pri použití tlakovej hadice musí byť na výtlaku čerpadla nainštalovaná príslušná redukcia na tlakové
hadice.
•Tlaková hadica musí byť pripojená k redukčnej hadici a zaistená hadicovou svorkou.
•Odporúča sa používať pevné potrubia so spätným ventilom. Tým sa zabráni tomu, aby sa kvapalina pri
vypnutí vrátila späť do čerpadla.
•Pomocou vhodného lana priviažte čerpadlo za držadlo a ponorte ho, ak je to možné tak, aby unikol
všetok vzduch.
8 Prevádzka čerpadla
Pred prvým použitím je potrebné k držadlu pripevniť dostatočne dlhé a pevné lano. Po ponorení čerpadla do
kvapaliny možno lano a držadlo použiť na vyváženie čerpadla.

SK
11
8.1 Rozsah použitia
Čerpadlo je určené na automatické čerpanie vody v domácnostiach alebo domácich záhradách na
zavlažovanie.
Čerpadlo je vhodné len na čerpanie čistej vody, nie na čerpanie domáceho odpadu alebo vody obsahujúcej
pevné častice.
Čerpadlo sa nesmie spustiť v uzavretom systéme!
9 Vyčistenie a uskladnenie
Vyčistite vonkajšiu časť zariadenia.
Čerpadlo prepláchnite čistou vodou. Na odstránenie pevných nečistôt použite kefu a čistiaci prostriedok.
Ponorte čerpadlo do nádoby s čistou vodou, otvorte ho, nechajte chvíľu bežať a opláchnite čerpadlo vodou.
9.1 Uskladnenie
Ak hrozí nebezpečenstvo mrazu, zariadenie a príslušenstvo odstráňte, vyčistite a uložte na mieste, kde
mráz nehrozí.
Pozor, nebezpečenstvo poškodenia spotrebiča! Uvedená veľkosť častíc sa nevzťahuje na piesok
alebo kamienky, ale na mäkké častice, napr. vlákna, ktoré nemôžu zakliniť rotor v čerpadle.
10 Riešenie problémov
Vo väčšine prípadov budete schopní vyriešiť problémy sami. Skôr ako nás kontaktujete, nájdete technickú
podporu v tabuľke nižšie. Táto tabuľka vám môže ušetriť veľa práce a prípadné náklady.
Chyba
Príčina
Odstránenie problémov
Čerpadlo sa nezapne.
1. Odpojené napájanie.
2. Plavákový spínač nie je pripojený.
1. Skontrolujte napájanie.
2. Pripojenie plavákového spínača.
Čerpadlo sa často zapína a
vypína
1. Zablokovaný vstup.
2. Tlaková hadica je ohnutá.
1. Vyčistite vstupný otvor.
2. V prípade potreby upravte alebo
vymeňte hadicu.
Čerpadlo sa nezapína.
1. Plavák nie je ponorený.
1. Skontrolujte, či je čerpadlo
umiestnené správne.
Príliš nízky prietok
1. Zablokovaný vstup.
2. Znečistené časti čerpadla.
1. Vyčistite vstup.
2. Vyčistite čerpadlo, v prípade
potreby vymeňte opotrebované
časti.
Čerpadlo sa vypína.
1. Ak je voda príliš znečistená, čerpadlo
sa môže zastaviť a tepelný istič preruší
napájanie motora.
2. Ak je teplota príliš vysoká, tepelný
istič preruší napájanie čerpadla.
1. Odpojte hlavné napájanie a
vyčistite čerpadlo.
2. Dbajte na to, aby maximálna
teplota vody neprekročila 35 °C.
Čerpadlo nesmie prepravovať žieravé, horľavé alebo výbušné látky (napr. benzín, petrolej,
nitro riedidlo), tuk, olej, soľanku a odpad z toaliet alebo hustý odpadový kal. Teplota
kvapaliny nesmie prekročiť 35 °C.

EN
12
Obsah
1SYMBOLS...............................................................................................................................................................13
2SAFETY ..................................................................................................................................................................14
2.1 SUMMARY OF IMPORTANT WARNINGS..................................................................................................................14
2.2 INCORRECT APPLICATION...................................................................................................................................14
3SUBMERSIBLE PUMP NAMEPLATE ...................................................................................................................14
4SPECIFICATIONS ..................................................................................................................................................15
5TRANSPORT AND STORAGE ..............................................................................................................................15
6INSTALLATION......................................................................................................................................................15
7DELIVERY PIPE CONNECTION............................................................................................................................15
8PUMP OPERATION................................................................................................................................................15
8.1 RANGE OF APPLICATION.....................................................................................................................................16
9CLEANING AND STORAGE..................................................................................................................................16
9.1 STORAGE..........................................................................................................................................................16
10 TROUBLESHOOTING........................................................................................................................................16
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................19
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................19
13 CZ EU PROHLÁŠENÍ O SHODĚ .......................................................................................................................20
14 SK EÚ VYHLÁSENIE O ZHODE........................................................................................................................21
15 EN EU DECLARATION OF CONFORMITY.......................................................................................................22

EN
13
1 Symbols
The following symbols are used in the instruction manual to provide a better understanding of the
requirements.
Follow the instructions and warnings, otherwise there is a risk of damaging the equipment and
endangering the safety of persons.
In case of not following the instructions or warnings associated with the electrical device, there is a
risk of damage to the equipment or a risk to personal safety.
Notes and warnings regarding the correct operation of the device and its parts.
Operations that may be performed by the operator of the device. The operator is required to read
the instructions in the instruction manual and he/she is responsible for carrying out routine
maintenance on the device. Operator's personnel are authorised to carry out routine maintenance
tasks.
Operations to be performed by a qualified electrician. A specialist technician authorised to carry
out repairs of electrical devices, including maintenance. These electricians must be authorised to
work with high voltage devices.
Operations to be performed by a qualified electrician. A specialized technician who has the skills
and qualifications to install devices in normal operating conditions and to repair electrical and
mechanical components of the device during maintenance. The electrician must be able to carry
out simple electrical and mechanical maintenance tasks on the device.
Indicates the obligation to use personal protective equipment.
Operations that may only be performed on the device that is switched off and disconnected from
the power supply.
Operations to be carried out on equipment that is switched on.
Thank you for purchasing this product. Please, read the installation and operating instructions before
putting it into operation.

EN
14
2 Safety
2.1 Summary of important warnings
•All electrical outlets must be grounded.
•Do not carry the unit or anchor it by the power cord.
•The supply voltage must be the same as the voltage indicated on the pump's nameplate.
•To avoid unnecessary risks, components must only be installed and replaced by authorized service
technicians.
•Electrical connections may only be made by specialists or electricians and the applicable national
regulations must be observed.
•The pump must be connected to a current protector with a maximum rating of 30 MA.
•Check the plug connection before start-up. If the wire is damaged, it must be replaced by a service centre
or a competent technician.
•The device is suitable for children from eight years of age. Sensory or physically handicapped people
must use the device under the supervision of a person who is familiar with the safety regulations, the
method of use and the possible risks. Children must not wash or maintain the equipment without a
supervisor.
•Fluid contamination may occur due to lubricating oil leakage.
•Do not operate the pump when someone is in the water.
•Disconnect the water pump from the main power supply before cleaning and maintenance.
•Electrical plug connectors and extension cords must be watertight and not submerged in water. In
addition, the plugs must not be placed on the ground. It is recommended to ensure that the socket is at
least 60 mm above the ground
2.2 Incorrect application
The submersible pump is not intended for pumping flammable liquids, petroleum products and for use in the
areas with the danger of explosion.

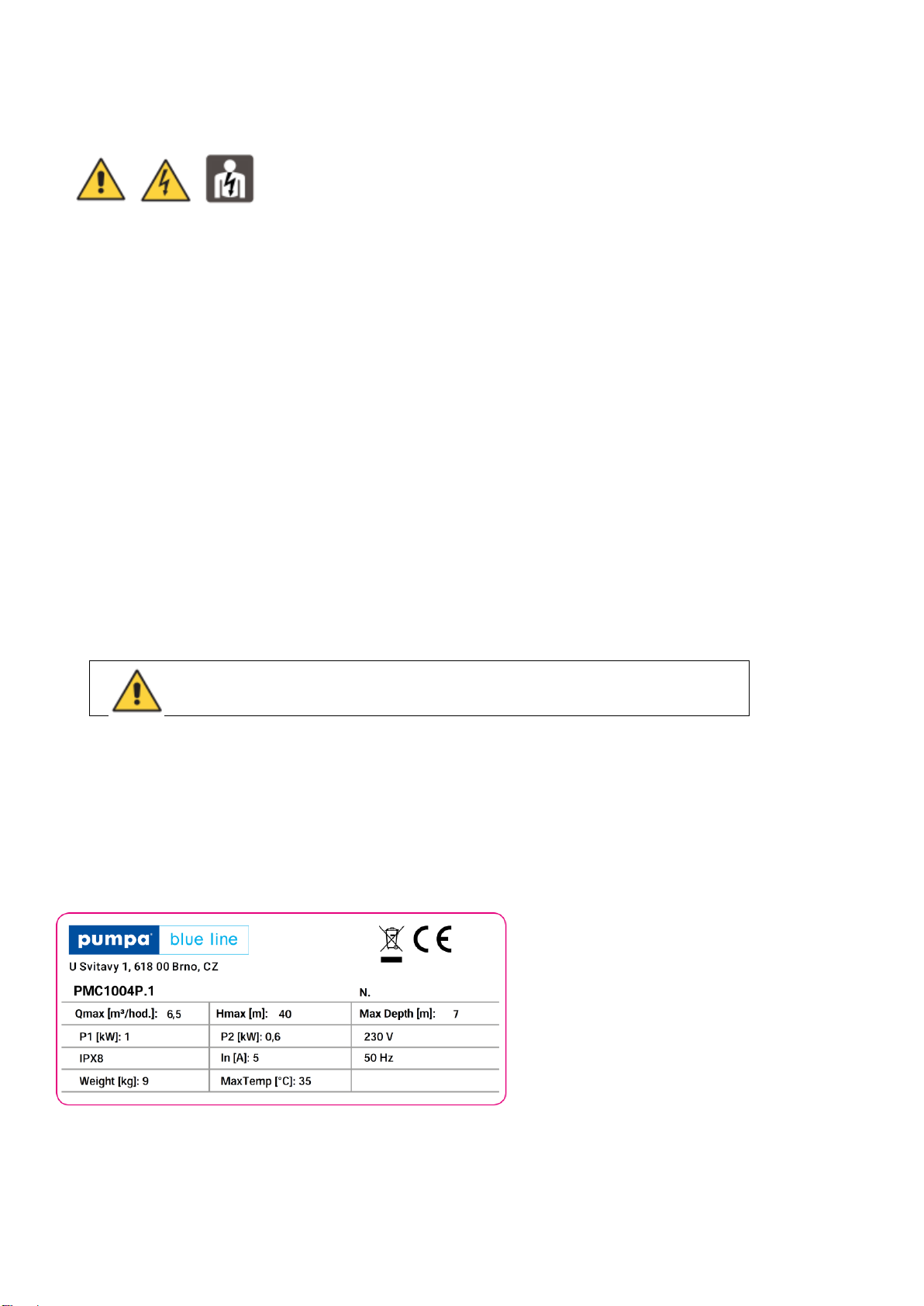

3 Submersible pump nameplate
Illustrative image n. = serial number
Qmax = maximum flow rate
Hmax = maximum delivery height
MaxTemp = maximum temperature of the
pumped liquid
Max Depth = maximum immersion depth
P2 = motor output power
In = maximum input current
Weight = pump weight
Ignoring the safety instructions is a life-threatening hazard!

EN
15
4 Specifications
Frequency [Hz]
50
Rated voltage [V]
230
Power [W]
600
Degree of protection
IPX8
Maximum delivery height [m]
40
Maximum flow rate [m3/hr]
6,5
Maximum immersion depth [m]
7
Maximum particle size [mm]
1
Minimum water level for starting the pump
60 mm
Maximum water extraction to depth
50 mm
Maximum pressure [bar]
4
5 Transport and storage
The submersible pump can be transported packed in a box in a horizontal position. It must be firmly
anchored so that it does not tip or roll.
6 Installation
•The device requires an installation area of at least 60 x 60 cm.
•Submerge the device to a maximum depth of 7 metres.
•When installing the device, make sure that the intake opening is not blocked by foreign bodies.
•The maximum ambient temperature is 40 °C.
7 Delivery pipe connection
•Install the delivery pipe to the pump delivery line. All joints must be sealed with suitable sealing tape.
•When using a pressure hose, a suitable pressure hose reducer must be installed on the pump delivery.
•The pressure hose must be connected to the hose reducer and secured with a hose clamp.
•It is recommended to use solid pipes.
•Use a suitable rope to tie the pump by the handle and submerge the pump, if possible, so that all the air
can escape.
8 Pump operation
Sufficiently long andstrong ropesmust be attached to the handle before first use. Once thepump is immersed
in the liquid, the rope and handle can be used to balance the pump.

EN
16
8.1 Range of application
The pump is designed for automatic water pumping in households or for garden irrigation.
The pump is only suitable for pumping clean water and not for domestic sewage or water containing solids.
The pump must not be started while the system is closed!
9 Cleaning and storage
Clean the surface of the device.
Flush the pump with clean water. Use a brush to remove solid dirt. Immerse the pump in a container of
clean water, open it and let it run for a while and rinse the pump with water.
9.1 Storage
In case of potential freezing, remove the device from the water, clean it and store it in a frost-free place.
Caution, risk of damage to the appliance! The particle size indicated does not refer to sand or
pebbles, but to soft particles such as fluff etc., which cannot wedge the rotor in the pum
10 Troubleshooting
In most cases, you will be able to solve problems on your own. Before contacting us, you can find technical
support in the table below. This table can save you a lot of work and potential expense.
Problem
Cause
Solution
The pump is not switching
on.
1. Disconnected power supply.
2. Float switch not connected.
1. Check the power supply.
2. Plug in the float switch.
Pump frequently starts and
stops
1. Blocked entry.
2. Pressure hose is bent
1. Clean the input.
2. Adjust or replace the hose if
necessary.
Pump does not switch on.
1. Float is not submersed.
1. Check that the pump is
correctly positioned.
Flow too low
1. Blocked entry.
2. Contaminated pump parts.
1. Clean the entry.
2. Clean the pump, replace worn
parts if necessary.
Pump switches off.
1. If the water is too dirty, the
pump may stop, and the
thermal circuit breaker will cut
off the power to the motor.
2. If the temperature is too high,
the thermal circuit breaker
interrupts the power supply.
1. Disconnect the main power
supply and clean the pump.
2. Ensure that the maximum
water temperature does not
exceed 35 °C.
The pump must not transport corrosive, flammable or explosive substances (e.g. gasoline,
kerosene, nitro diluent), grease, oil, brine and toilet waste, or thick waste sludge. The
temperature of the liquid must not exceed 35 °C.

CZ/SK/EN
17
Poznámky/ Poznámky/ Notes

CZ/SK/EN
18
Poznámky/ Poznámky/ Notes

CZ/SK/EN
19
11 Servis a opravy / Service and repairs
Servisní opravy provádí autorizovaný servis Pumpa, a.s.
/
Servisné opravy vykonáva autorizovaný servis Pumpa, a.s.
/
Service repairs are performed by authorized service Pumpa, a.s.
12 Likvidace zařízení / Likvidácia zariadenia / Disposal
V případě likvidace výrobku je nutno postupovat v souladu s právními předpisy státu ve kterém je likvidace
prováděna.
/
V prípade likvidácie výrobku je nutné postupovať v súlade s právnymi predpismi štátu v ktorom je likvidácia
vykonávaná.
/
The disposal of the product must be carried out in accordance with the legislation of the country in which
the disposal is done
Změny vyhrazeny. / Zmeny vyhradené./ Changes reserved.
Tento produkt nesmí používat osoby do věku 18 let a starší osoby se sníženými fyzickými, smyslovými
nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí. Pokud jsou pod dozorem nebo
byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím produkt
mohou používat. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí
provádět děti bez dozoru.
/
Tento produkt nesmie používať osoby do veku 18 rokov a staršie osoby so zníženými fyzickými,
zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí. Ak sú pod dozorom
alebo boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú prípadným
nebezpečenstvám produkt môžu používať. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu
vykonávanú používateľom nesmú vykonávať deti bez dozoru.
/
This product must not be used by persons under the age of 18 years or older with reduced physical,
sensory or mental abilities or lack of experience and knowledge. If they are supervised or have been
instructed in the safe use of the appliance and understand the potential hazards, they may use the product.
Children must not play with the appliance. User cleaning and maintenance must not be carried out by
unsupervised children

CZ/SK/EN
20
13 CZ EU Prohlášení o shodě
