QU-AX COCOON 54F01-0400XL Series User manual

COCOON 54F01-0400xXL
Quax
®
Be Inspired
Armoire à 4 portes, tiroirs et niche
Wardrobe with 4 doors, drawer and niche
Kleerkast met 4 draaideuren, lade en nis
4 Türen Schrankwand, Schublade und
Nische
Handboek
Pagina 2
V1.4 Nov 2021
Manuel
Page 12
Bauanleitung
Seite 22
Manual
Page 32
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM
RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF HOU ZE
BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Dit is een meubel op pootjes. Gelieve voor iedere verplaatsing het meubel op te tillen en niet te verschuiven over de vloer
of tapijt. Daardoor opgelopen schade wordt niet vergoed.
1. WAARSCHUWINGEN en GEBRUIK
WAARSCHUWING : LAAT JE KIND NIET ONBEWAAKT ACHTER
BELANGRIJK : TE BEWAREN VOOR TOEKOMSTIG
GEBRUIK - ZORGVULDIG TE LEZEN.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat bevin-
den, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of blijven hangen
met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Controleer
regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij vaststell-
ing ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van dit
meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas verwarming
enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestanddelen
en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient elk gemorst
product dadelijk te worden weggenomen en opgekuist.
2
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400xXL
2. Veiligheid en algemene gegevens
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs, vermelding van het productienummer en -datum vermeld op het meubel zelf, de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 143x58x196H cm
Afwerking : pootjes in massieve beuk.
De bovenbouw in gemelamineerde spaanderplaat.
De lade met push-systeem
De kast kan gepersonaliseerd worden met een extra nis code 54F01-04-0x
Gewicht : 128,00 kg
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Mogelijkheden
3

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
3. Onderdelen
4
ABCD
EF H
G
IJ L
M
3,5x16mm 3,5x25mm 4x35mm
3x16mm
N
4x18mm
O
24x
18x
6x 6x P
RST
16x
70x
46x 36x
6x 5x
6x
1x
4x
14x
8x
10x
10x
6x
10
10
1
2
3/L
3/R
4
5
18 19
19
18 18 6
7
9
9
9
9
8
8
11
13
12
14
16 15
17

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400xXL
4. Het in elkaar zetten van de kast
5

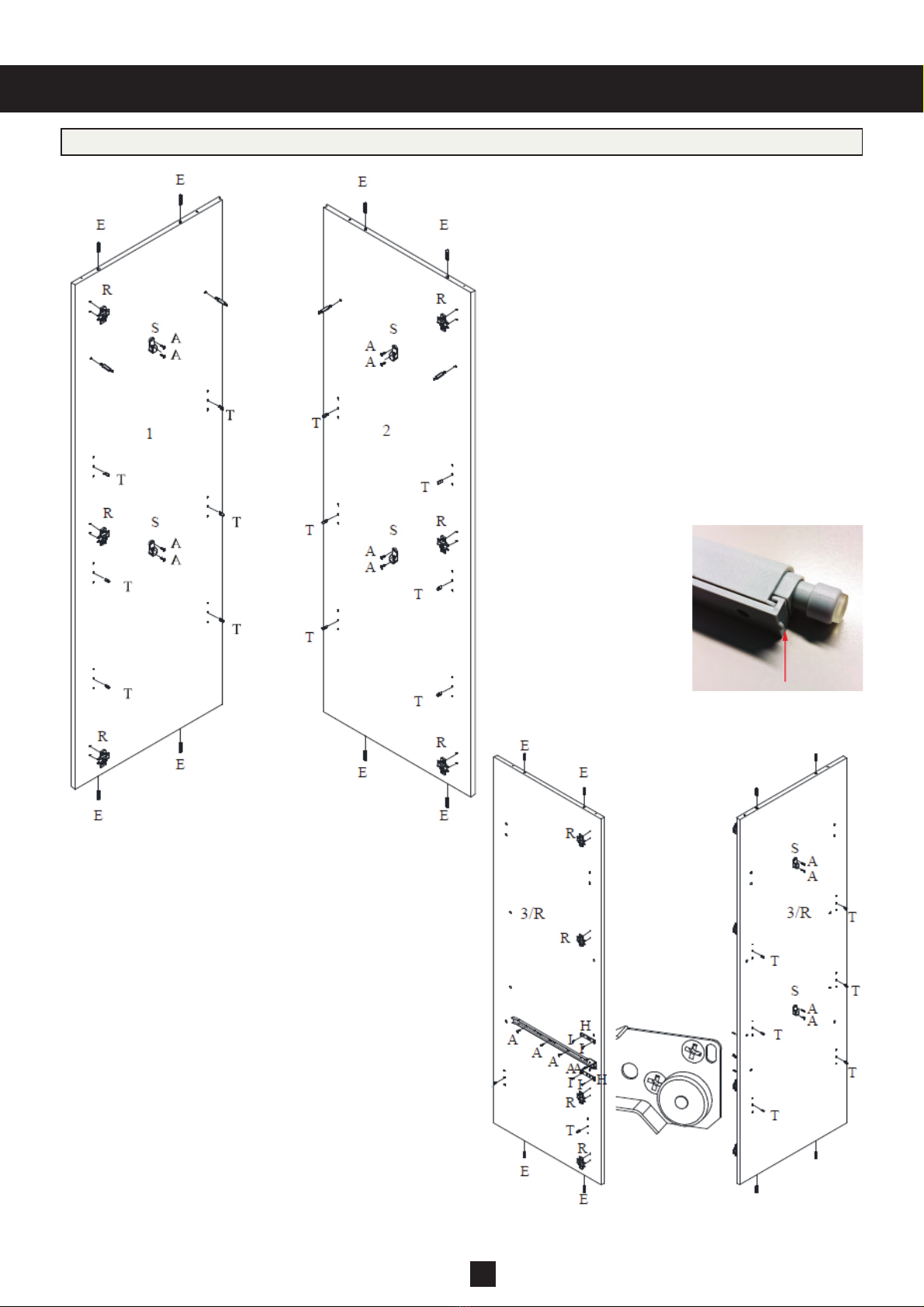

Stap 4.1 : Gebruik de linkse eindzijde 1,de rechter
eindzijde 2, acht houten deuvels E, vier verbindings-
bouten F, zes scharnierplaatjes R, vier roedehouders
S, acht houtschroeven A en twaalf legboordhouders T
Draai de verbindingsbouten (F) vast in de boringen van
bovenaan beide eindzijden (1en 2). Duw twee houten
deuvels (E) in de gaten boven- en onderaan de eind-
zijden. Duw drie scharnierplaatjes (R) in de voorziene
boringen aan de voorkant van de linker eindzijde. Duw
drie scharnierplaatjes (R) in de voorziene boringen
aan de voorkant van de rechter eindzijde. Plaats de
roedehouders (S) op de voorzien boringen in het mid-
den van de eindzijden. Bevestig de houder met twee
houtschroeven (A). Duw de legboordhouders (T) in de
voorziene boringen van de eindzijden.
Stap 4.2 : Gebruik de rechtse tussenzijde 3R, vier houten deu-
vels E, een geleider L, negen houtschroeven A,twee push-
systemen H, vier houtschroeven I, twee roedehouders S, acht
legboordhouders T en vier scharnierplaatjes R
Duw twee houten deuvels (E) in de boringen boven- en onder-
aan de tussenzijde (3R). Haal de geleider (L) uit elkaar. Plaats
de buitengeleider op de boringen aan de linkerkant van de
tussenzijde. Bevestig de geleider met vijf houtschroeven (A).
Let op het detail. Haal de push-systemen (H) uit elkaar. Plaats
de bevestigingsplaten met de lip (zie rode pijl) naar achter ge-
richt, op de boringen boven en onder de geleider. Bevestig de
bevestigingsplaat met twee houtschroeven (I). Duw de syste-
men terug op hun houder. Duw twee legboordhouders (T) in
de voorziene boringen aan de linkerkant van de tussenzijde.
Duw zes legboordhouders (T) in de voorziene boringen aan de
rechterkant van de tussenzijde. Plaats de roedehouders (S) op
de voorziene boringen in het midden van de rechterkant van de
tussenzijde. Bevestig de houder met twee houtschroeven (A).
Duw de vier scharnierplaatjes (R) in de voorziene boringen aan
de linkerkant van de tussenzijde.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
6

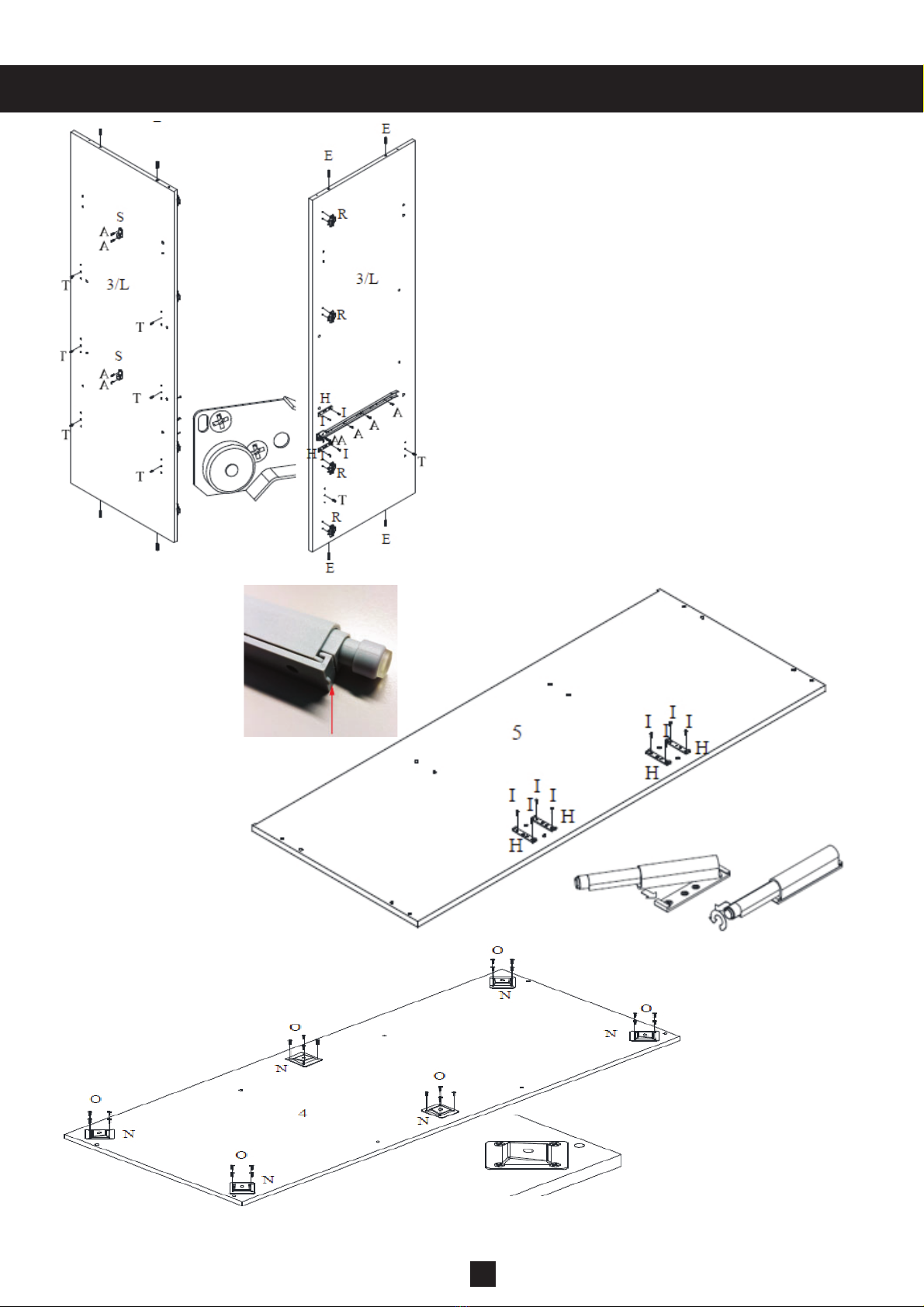

Stap 4.4 : Gebruik het
bovenblad 5, vier push-
systemen Hen acht
houtschroeven I.
Haal de push-systemen
(H) uit elkaar Plaats de
bevestigingsplaten met
de lip (zie rode pijl) naar
achter gericht, op de
boringen onderaan het
bovenblad (5). Draai elke
bevestigingsplaat vast
met twee houtschroeven
(I). Duw de systemen te-
rug op hun houder.
Stap 4.5 : Gebruik de
bodem 4, de zes bev-
estigingsplaten Nen vi-
erentwintig houtschroe-
ven O.
Plaats de bevestigings-
platen (N) op de borin-
gen onderaan de bodem
(4). Duw de houtschroe-
ven (O) in de gaten van
de bevestigingsplaten
en draai ze vast in de
bodem.
Stap 4.3 : Gebruik de linkse tussenzijde 3L, vier houten deu-
vels E, een geleider L, negen houtschroeven A,twee push-
systemen H, vier houtschroeven I, twee roedehouders S, acht
legboordhouders T en vier scharnierplaatjes R
Duw twee houten deuvels (E) in de boringen boven- en onder-
aan de tussenzijde (3L). Haal de geleider (L) uit elkaar. Plaats
de buitengeleider op de boringen aan de rechterkant van de
tussenzijde. Bevestig de geleider met vijf houtschroeven (A).
Let op het detail. Haal de push-systemen (H) uit elkaar. Plaats
de bevestigingsplaten met de lip (zie rode pijl) naar achter ge-
richt, op de boringen boven en onder de geleider. Bevestig de
bevestigingsplaat met twee houtschroeven (I). Duw de syste-
men terug op hun houder. Duw twee legboordhouders (T) in
de voorziene boringen aan de rechterkant van de tussenzijde.
Duw zes legboordhouders (T) in de voorziene boringen aan de
linkerkant van de tussenzijde. Plaats de roedehouders (S) op
de voorziene boringen in het midden van de linkerkant van de
tussenzijde. Bevestig de houder met twee houtschroeven (A).
Duw de vier scharnierplaatjes (R) in de voorziene boringen aan
de rechterkant van de tussenzijde.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400xXL
7

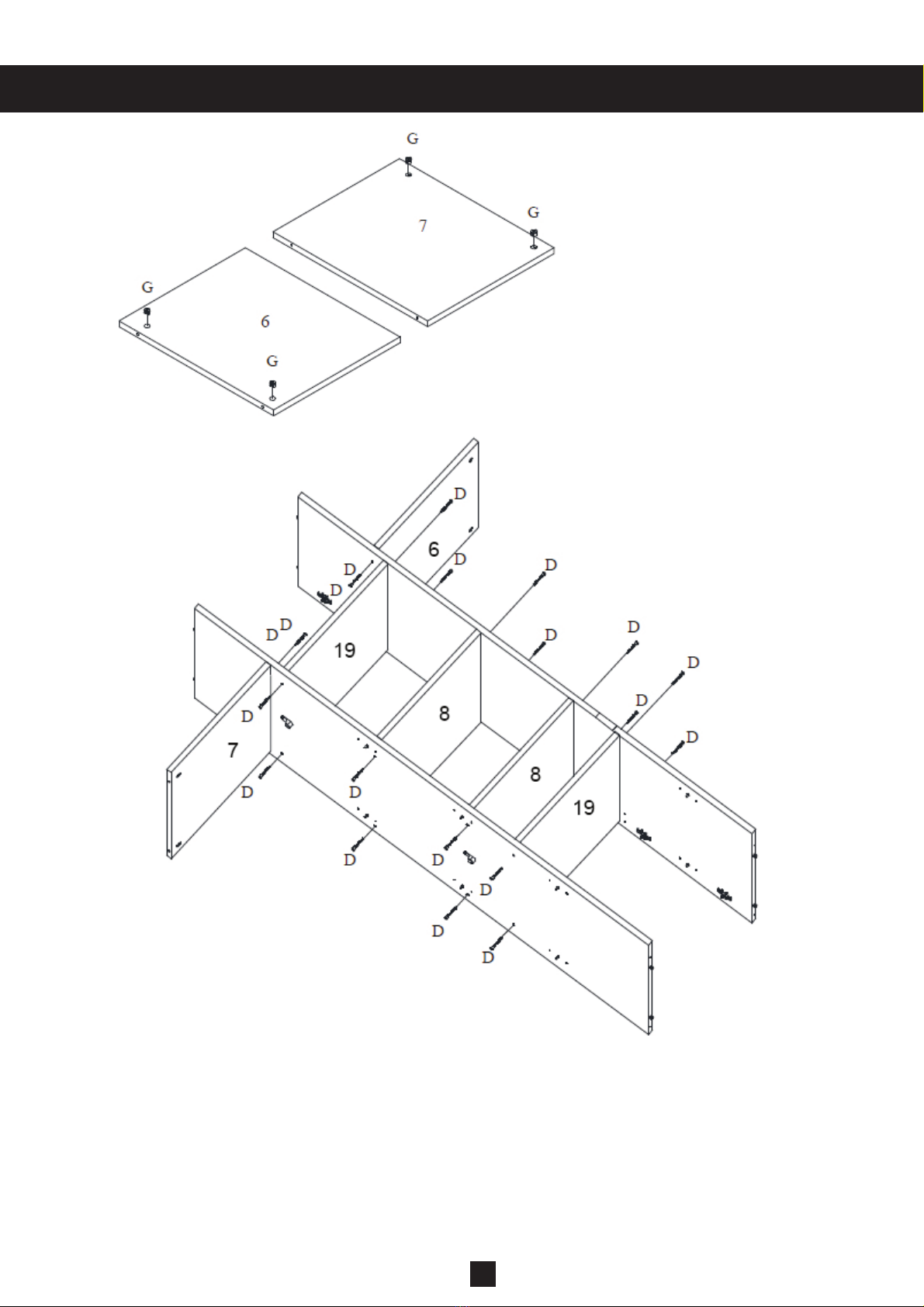

Stap 4.6 : Gebruik het legbord 6
en 7, alsook vier minifix G
Duw twee minifix (G) in de borin-
gen onderaan de leggers (6en 7).
Stap 4.7 : Gebruik de leggers van stap 4.6, de rechter tussenzijde van stap 4.2, de linker tussenzijde van stap 4.3, beide
legplanken 8, beide legplanken 19 en twintig houtschroeven D
Plaats de legger (6) met de Minifix naar buiten wijzend, voor de boringen in de rechter tussenzijde (3R). Duw twee hout-
schroeven (D) door de gaten in de tussenzijde en draai vast in de legger. Plaats de legger (7) met de Minifix naar buiten
wijzend, voor de boringen in de linker tussenzijde (3L). Duw twee houtschroeven (D) door de gaten in de tussenzijde en
draai vast in de legger. Plaats de leggers (8en 19) voor de boringen rechter tussenzijde (3R). Duw de houtschroeven (D)
door de gaten in de tussenzijde en draai vast in de leggers. Plaats de linker tussenzijde voor de boringen in de legplan-
ken. Duw de houtschroeven (D) door de gaten in de tussenzijde en draai vast in de leggers.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
8

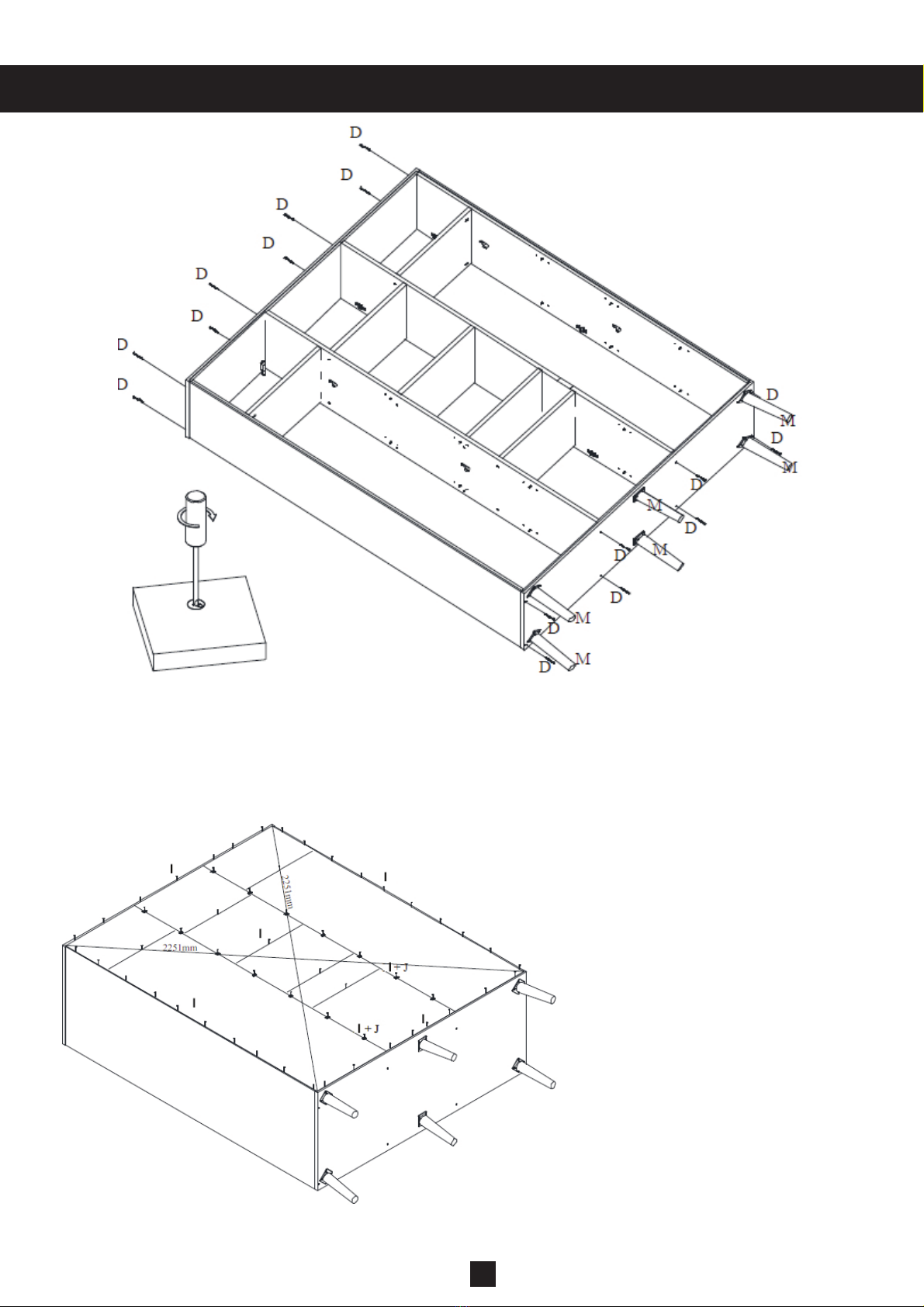

Stap 4.8 : Gebruik de onderdelen van stap 4.4 en stap 4.5, de constructie van stap 4.7, zestien houtschroeven Den zes
poten M.
Plaats de bodem (4) voor de gaten in de eindzijden en tussenzijden. Duw acht houtschroeven (D) in de boringen onder-
aan de bodem en draai ze vast in de zijden. Draai de poten (M) vast in de bevestigingsplaten van de bodem. Plaats het
bovenblad (5) voor de gaten in de eindzijden en tussenzijden. Duw acht houtschroeven (D) in de boringen bovenaan het
bovenblad en draai ze vast in de zijden.
Stap 4.9 : Gebruik de constructie van
stap 4.8, drie ruggen 18, veertien pa-
neelklemmen Jen negenenveertig hout-
schroeven I.
Plaats de ruggen (18) in de uitsparin-
gen van het bovenblad, bodem en eind-
zijden. Kontroleer indien beide over-
hoekse afstanden gelijk zijn. Verbind de
ruggen ter hoogte van de tussenzijden
door middel van de paneelklemmen (J).
Duw een houtschroef (I) in de klemmen
en draai vast in de tussenzijde. Bevestig
de ruggen aan de eindzijden, bodem en
het bovenblad door middel van vijfender-
tig houtschroeven (I).

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400xXL
9

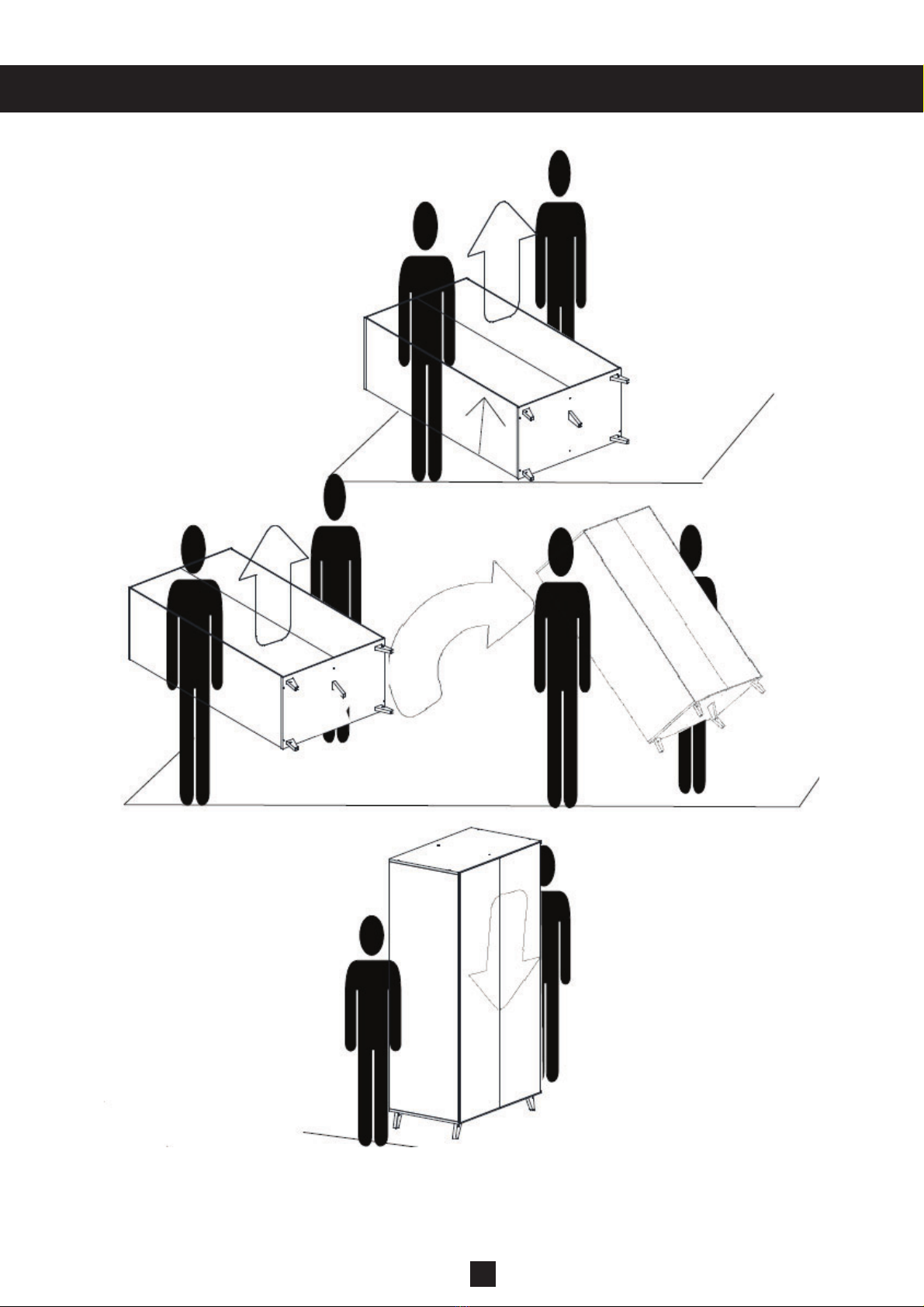

Nota bij stap 4.8 : Til de kast op met twee personen, draai de kast rechtop en plaats
ze voorzichtig op haar poten.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
10

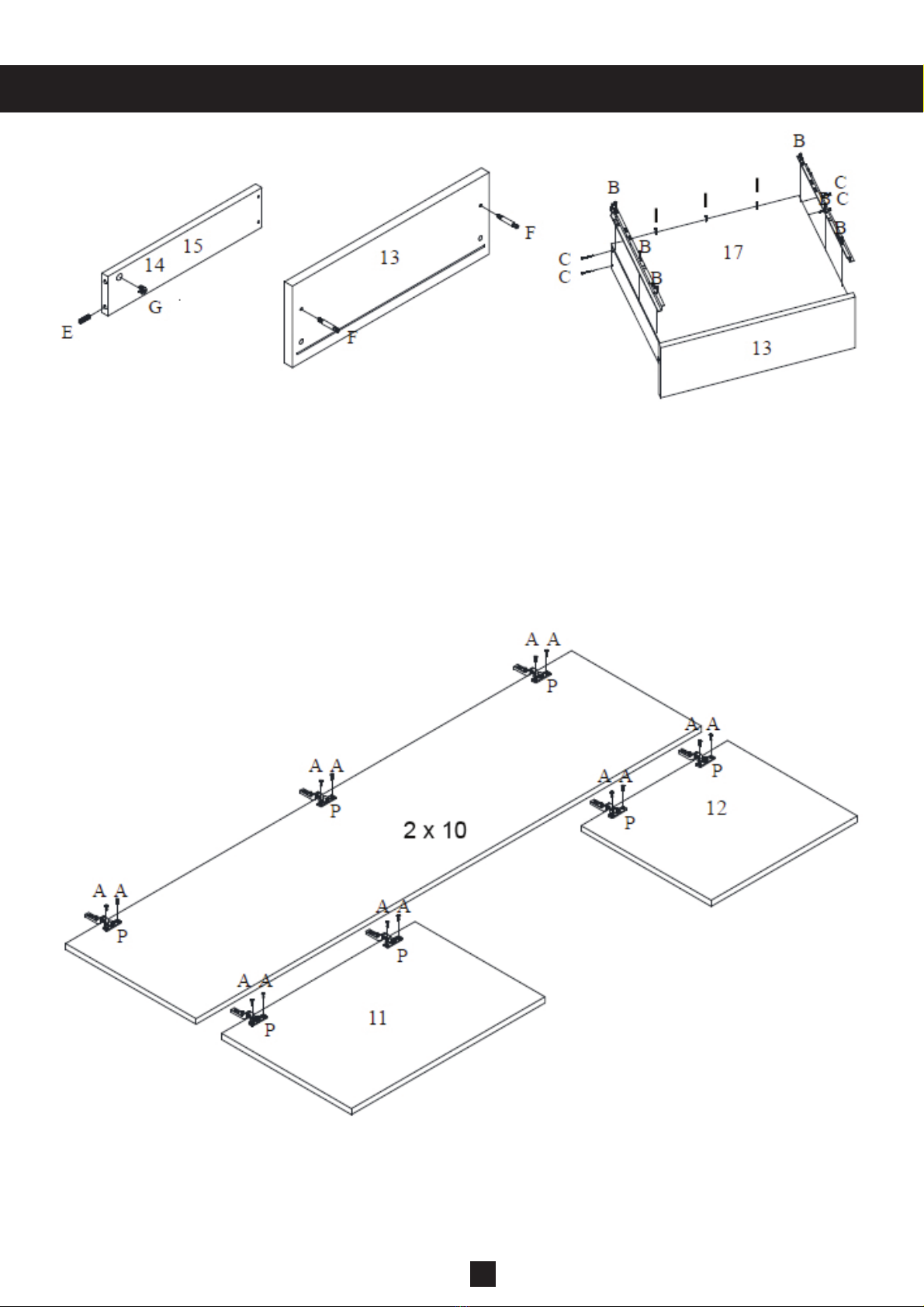

Stap 4.10 : Gebruik het ladefront 13, de ladezijden 14 en 15, twee verbindingsbouten F, twee houten deuvels E, twee
minifix G,de laderug 16, vier houtschroeven C,de ladebodem 17, drie houtschroeven I,de rest van de geleideronder-
delen Len zes houtschroeven B.
Draai de verbindingsbouten (F) vast in de boringen aan de binnenkant van het ladefront (13). Duw een houten deuvel
(E) in de boringen aan de voorkant van de ladezijden (14 en 15). Duw een minifix (G) in de boring aan de binnenkant
van de zijden. Plaats de laderug (16) tussen de ladezijden. Duw de houtschroeven (C) door de boringen achteraan de
buitenkant van de ladezijden en draai ze vast in de rug. Duw het ladefront met zijn verbindingsbouten in de boringen
van de ladezijden. Draai de minifix vast. Schuif de bodem (17) in de gleuf van het ladefront en bevestig in de rug mid-
dels de houtschroeven (I). Plaats de binnengeleiders op de boringen van de ladezijden. Bevestig elke geleider met drie
houtschroeven (B).
Stap 4.11 : Gebruik de deuren 10, 11 en 12, tien scharnieren Pen twintig houtschroeven A
Plaats de scharnieren (P) op de boringen in de deuren (10, 11 en 12) en bevestig iedere scharnier met twee houtschroe-
ven (A).

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400xXL
11
Stap 4.12 : Gebruik de kaststruktuur van stap 4.9, de deuren van stap 4.11, de lade van stap 4.10, beide kleerroedes
en de mobiele legplank 9.
Duw de deuren (10, 11 en 12) met hun scharnieren op de scharnierplaatjes van de eindzijden en schroef ze vast met de
voorziene bouten. Trek de geleiders uit het meubel, plaats de gemonteerde lade tegen de achterste stop op de geleiders
en duw de lade over de voorste stop van de geleider. Plaats de legplank (9) op zijn legboordhouders en de kleerroedes

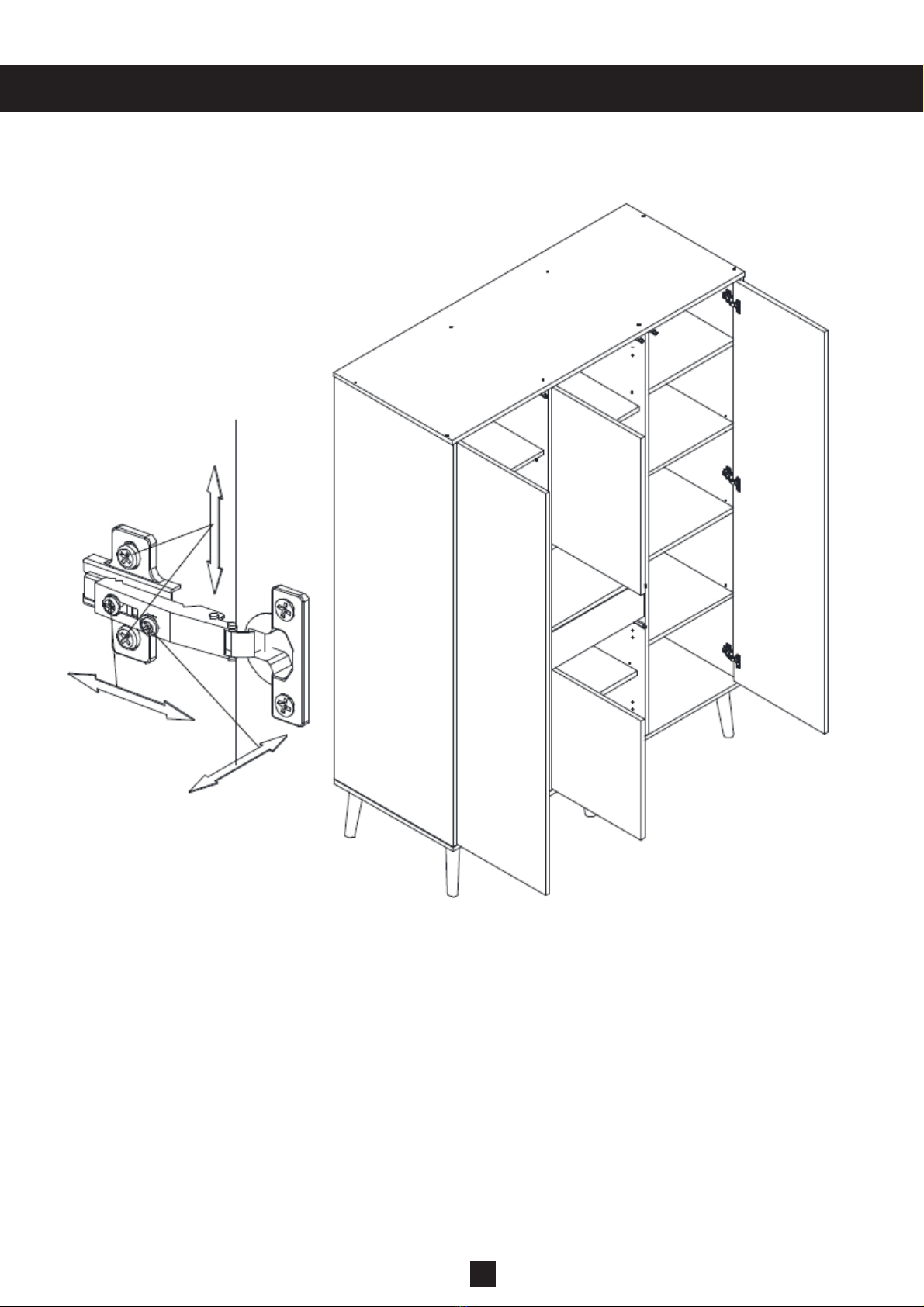

op hun dragers. De scharnieren zijn regelbaar volgens het schema hierboven.
Verplaats de kast nooit door ze voorruit te duwen op zijn pootjes maar hef ze op
met twee personen.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

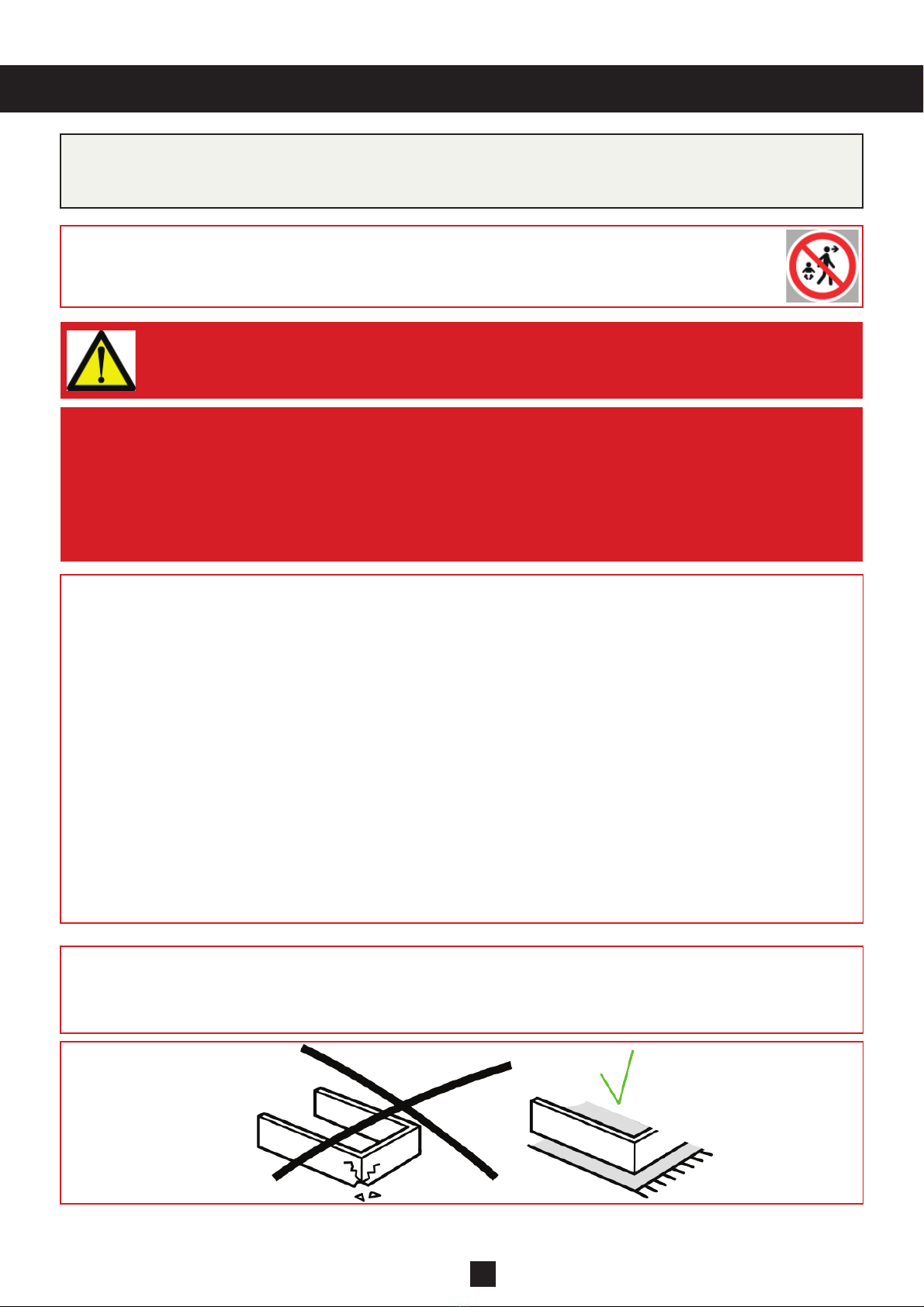

POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Ceci est un meuble sur pieds. Veuillez soulever les meubles avant chaque déménagement et ne pas les déplacer sur le
sol ou la moquette. Les dommages subis en conséquence ne seront pas remboursés.
1. AVERTISSEMENTS et UTILISATION
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
IMPORTANT : A CONSERVER POUR CONSULTA-
TIONULTÉRIEURE - A LIRE SOIGNEUSEMENT.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont parfaitement
serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements (cordons, colliers
ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si c’est le
cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant ou le
distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que des
chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans de l’eau
tiède. Afin d’éviter le gonflement et la décoloration possible des panneaux de bois tout déversement doit être immédiate-
ment retiré et nettoyé.
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.

COCOON 54F01-0400xXL
2. Sécurité et données générales
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation
d’une preuve d’achât et numéro de production ainsi que sa date mentionné sur le meuble même, les
cartons d’emballage ou bien sur ce manuel.
Info et Contact
Information générale
[email protected]
Vente
[email protected]
Service après vente
[email protected]
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée: 143x58x196 cm
Finition : pieds en hêtre massif.
La superstructure en aggloméré laminé.
Le tiroir avec système de poussée
L’armoire peut être personnalisée avec une niche supplémentaire code 54F01-04-0x
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 128 kg

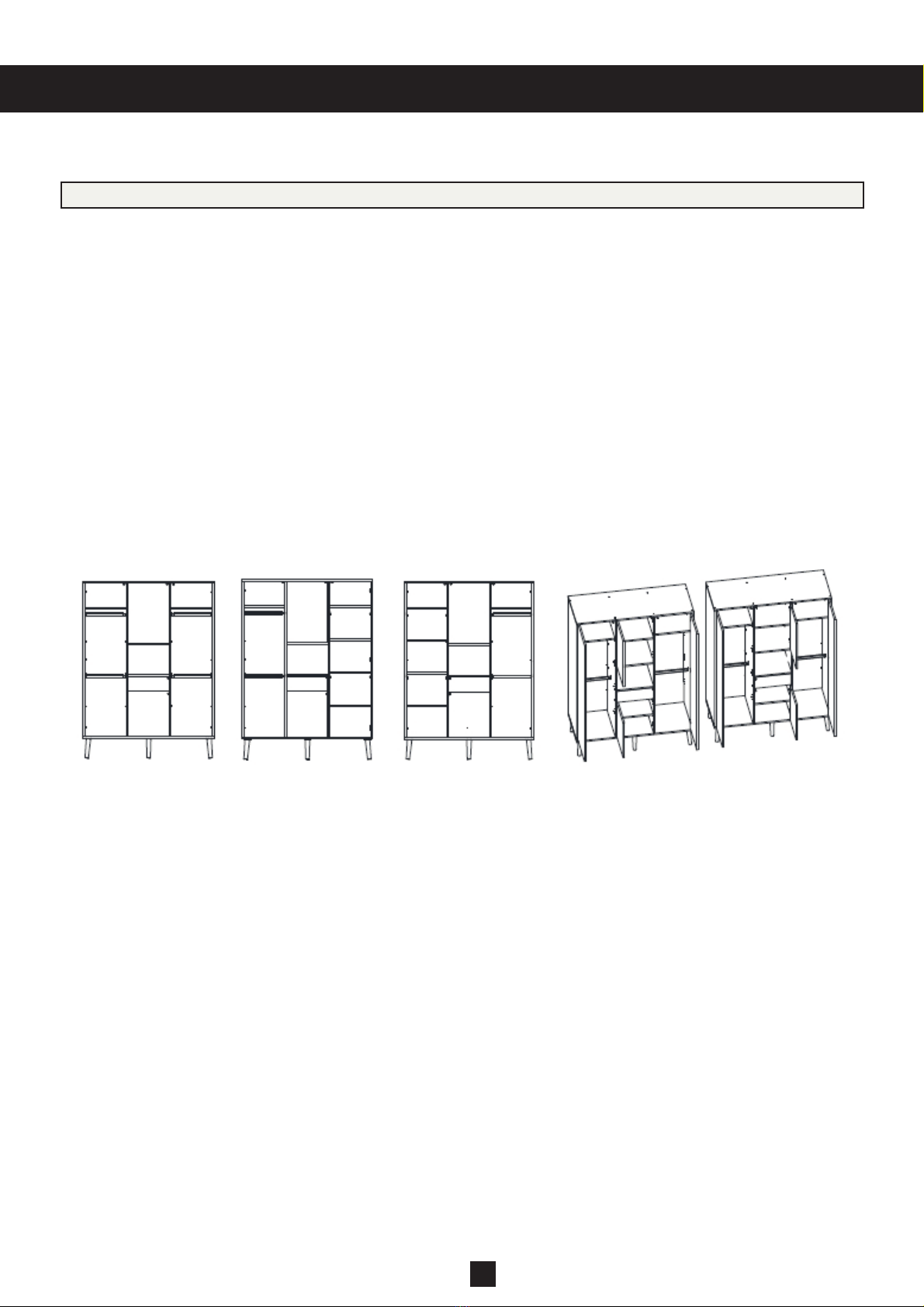

Possibilités
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
13

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
3. Liste des pièces détachées
14
10
10
1
2
3/L
3/R
4
5
18 19
19
18 18 6
7
9
9
9
9
8
8
11
13
12
14
16 15
17
ABCD
EF H
G
IJ L
M
3,5x16mm 3,5x25mm 4x35mm
3x16mm
N
4x18mm
O
24x
18x
6x 6x P
RST
16x
70x
46x 36x
6x 5x
6x
1x
4x
14x
8x
10x
10x
6x

COCOON 54F01-0400xXL
4. Montage de l’armoire
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
15
Etape 4.1 : Utilisez le côté gauche 1, le côté droite 2,
huit chevilles en bois E, quatre boulons de raccord F,
une glissière L, six plaquettes de charnière R, quatre
supports de tringle S, huit vis à bois Aet douze support
d’étagères T.
Serrez les boulons de raccord (F) dans les perçages
en haut des côtés (1et 2). Poussez deux chevilles en
bois (E) dans les trous en haut et en bas des côtés
terminaux. Poussez trois plaquettes de charnière (R)
dans les trous à l’avant du côté gauche. Poussez trois
plaquettes de charnière (R) dans les perçages prévus
à l’avant du côté droit. Placez les supports de tringle
(S) sur les trous au milieu des côtés. Fixez chaque sup-
port avec deux vis à bois (A). Poussez les supports
d’étagères (T) dans les perçages des côtés terminaux.
Etape 4.2 : Utilisez le côté intermédiaire droite 3R, quatre chev-
illes en bois E, une glissière L, neuf vis à bois A, deux boutons
poussoirs H, quatre vis à bois I, deux supports de tringle S, huit
supports d’étagère Tet quatre plaquettes de charnière R.
Poussez deux chevilles en bois (E) dans les perçages en haut
et en bas du côté intermédiaire (3R). Démontez la glissière
(L). Placez la pièce extérieure sur les trous du côté gauche
du panneau intermédiaire. Fixez la glissière à l’aide de cinq
vis à bois (A). Notez le détail. Démontez les boutons poussoir
(H). Placez les plaquettes de montage avec la saillie dirigée
vers l’arrière (voir flèche rouge), sur les perçages en haut et
en bas des glissières. Fixez la plaquette de fixation avec deux
vis à bois (I). Repoussez les systèmes sur leur support. Pous-
sez deux supports d’étagère (T) dans les trous du côté gauche
du panneau intermédiaire. Poussez six supports d’étagère (T)
dans les trous du côté droite du panneau intermédiaire. Placez
les supports de tringle (S) sur les trous au milieu du côté droit
du panneau intermédiaire. Fixez chaque support avec deux vis
à bois (A). Poussez les plaquettes de charnière (R) dans les
perçages prévus à l’avant du côté gauche du panneau inter-
médiaire.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
16
Etape 4.4 : Utilisez le
plateau 5, quatre bou-
tons poussoir Het huit
vis à bois I.
Démontez les boutons
poussoir (H). Placez la
plaquette de montage
avec la saillie dirigée
vers l’arrière (voir flèche
rouge), sur les perçages
en bas du plateau. Fixez
chaque plaquette de fixa-
tion avec deux vis à bois
(I). Repoussez les sys-
tèmes sur leurs support
Etape 4.5 : Utilisez le
fond 4, six plaquettes de
montage Net vingt qua-
tre vis à bois O.
Placez les plaquettes de
montage (N) sur les per-
çages en bas du fond
(4). Poussez les vis à
bois (O) dans les trous
des plaquettes de mon-
tage et serrez-les dans
le fond.
Etape 4.3 : Utilisez le côté intermédiaire gauche 3L, quatre
chevilles en bois E, une glissière L, neuf vis à bois A, deux
boutons poussoirs H, quatre vis à bois I, deux supports de
tringle S, huit supports d’étagère Tet quatre plaquettes de
charnière R.
Poussez deux chevilles en bois (E) dans les perçages en haut
et en bas du côté intermédiaire (3L). Démontez la glissière
(L). Placez la pièce extérieure sur les trous du côté gauche
du panneau intermédiaire. Fixez la glissière à l’aide de cinq
vis à bois (A). Notez le détail. Démontez les boutons poussoir
(H). Placez les plaquettes de montage avec la saillie dirigée
vers l’arrière (voir flèche rouge), sur les perçages en haut et
en bas des glissières. Fixez la plaquette de fixation avec deux
vis à bois (I). Repoussez les systèmes sur leur support. Pous-
sez deux supports d’étagère (T) dans les trous du côté droite
du panneau intermédiaire. Poussez six supports d’étagère
(T) dans les trous du côté gauche du panneau intermédiaire.
Placez les supports de tringle (S) sur les trous au milieu du
côté gauche du panneau intermédiaire. Fixez chaque support
avec deux vis à bois (A). Poussez les plaquettes de charnière
(R) dans les perçages prévus à l’avant du côté droite du pan-
neaux intermédiaire.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
17
Etape 4.6 : Utilisez les étagères 6
et 7ainsi que quatre minifix G
Poussez deux minifix (G) dans les
perçages en bas des étagères (6
et 7).
Etape 4.7 : Utilisez les étagères de l’étape 4.6, le côté intermédiaire droite de l’étape 4.2, le côté intermédiaire gauche
de l’étape 4.3, les deux étagères 8, les deux étagères 19 et vingt vis à bois D
Placez l’étagère (6) avec le Minifix pointant vers l’extérieur, devant les perçages du côté intermédiaire droite (3R). Pous-
sez deux vis à bois (D) dans les trous du côté et serrez-les dans l’étagère. Placez l’étagère (7) avec le Minifix pointant
vers l’extérieur, devant les perçages dans le côté intermédiaire gauche (3L). Poussez deux vis à bois (D) dans les trous
du côté et serrez-les dans l’étagère. Placez les étagères (8et 19) devant les trous du côté intermédiaire droite (3R).
Poussez les vis à bois (D) dans les trous du côté et serrez-les dans les étagères. Placez le côté intermédiaire gauche
(3L) devant les trous des étagères. Poussez les vis à bois (D) dans les trous du côté serrez-les dans les étagères.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
18
Etape 4.8 : Utilisez les pièces de l’étape 4.4 et de l’étape 4.5, la construction de l’étape 4.7, seize vis à bois Det six
pieds M.
Placez le fond (4) en face des perçages dans les côtés terminaux et intermédiaires. Poussez huit vis à bois (D) dans les
trous en bas du fond et serrez-les dans les côtés. Serrez les pieds (M) dans les plaquettes de montage du fond. Placez
le plateau (5) devant les trous des côtés terminaux et intermédiaires. Poussez huit vis à bois (D) dans les trous en haut
du plateau et serrez-les dans les côtés.
Etape 4.9 : Utilisez la construction de
l’étape 4.8, trois dos 18, quatorze pinces
de panneaux Jet quarante-neuf vis à
bois I.
Placez les dos(18) dans les découpes
du plateau, du fond et des côtés termi-
naux. Vérifiez si les deux distances an-
gulaires sont identiques. Reliez les dos
à l’hauteur des côtés intermédiaires
avec les fixations de panneau (J). Pous-
sez une vis à bois (I) dans les pinces et
serrez-la dans les côtés intermédiaires.
Fixez les dos aux côtés terminaux, au
fond et au plateau à l’aide de trente-cinq
vis à bois (I).

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0400xXL
19
Commentaire sur l’étape 4.8 : Soulevez le placard avec deux personnes, tournez-
le et posez-le doucement sur ses pieds.

COCOON 54F01-0400xXL
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
20
Etape 4.10 : Utilisez le front du tiroir 13, les côtés de tiroir 14 et 15, deux boulons de raccord F, deux chevilles en bois
E, deux minifix G, le dos de tiroir 16, quatre vis à bois C, le fond de tiroir 17, trois vis à bois I, le reste des pièces de glis-
sières Let six vis à bois B.
Serrez les boulons de raccord (F) dans les trous à l’intérieur du front de tiroir (13). Poussez une cheville en bois (E) dans
les trous à l’avant des côtés du tiroir (14 et 15). Poussez un minifix (G) dans le perçage à l’intérieur des côtés. Placez le
dos de tiroir (16) entre les côtés de tiroir. Poussez les vis à bois (C) dans les trous à l’arrière des côtés de tiroir et serrez-
les dans le dos. Poussez le front de tiroir avec ses boulons de raccord dans les trous des côtés de tiroirs. Serrez les
minifix. Glissez le fond (17) dans la fente du front de tiroir et fixez-le au dos à l’aide des vis à bois (I). Placez les glissières
intérieurs sur les trous des côtés du tiroir. Fixez chaque glissière avec trois vis à bois (B).
Etape 4.11 : Utilisez les portes 10, 11 et 12, dix charnières Pet vingt vis à bois A
Placez les charnières (P) sur les perçages des portes (10, 11 et 12) et fixez chaque charnière avec deux vis à bois (A).
