QU-AX Wall Changer 55604 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.6 May 2019
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
EN 12221:2008+A1:2013
Répond aux exigences de sécurité
Meets the safety prescriptions
Voldoet aan de veiligheidsvoorschriften Entspricht den beschriebenen Sicherheitsvorschriften
Tested by Notified Bodies.
For children with body weight no more than 11 kg and maximum age of 12 months.
Use the Quax pad 54143 W100 if you want to stow a cushion in the wall changer.
Nederlands : pagina 2
Français : page 6
Deutsch : Seite 10
English : page 14
Ondersteun de klapdeur bij het openen van de luierkonsole
Soutenez la porte battante à l’ouverture de la console à langer
Unterstützen Sie die Klapptür bei der Eröffnung der Wickelkonsole
Support the swing door at the opening of the wallchanger

Quax®
First dreams
First steps
www.quax.eu [email protected]
2
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
1. Waarschuwingen
GEBRUIK
Enkel te gebruiken voor kinderen met een maximaal gewicht van 11 kg en een maximale
leeftijd van 12 maand.
Stel de luierconsole samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van de luierconsole of alle onderdelen zich in
goede staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich
kan kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer de luierconsole regelmatig op onderdelen die gebroken, verwrongen of verdwenen
zijn. Bij vaststelling ervan, de luierconsole uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van de luierconsole.
Brandgevaar : Plaats de luierconsole niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming,
gas verwarming enz., om brandgevaar te vermijden.
Gebruik van wieltjes : Indien de luierconsole voorzien is van wieltjes met remsysteem, dan moeten ze
geblokkeerd worden tijdens het gebruik van het meubel.
Onderhoud : Reinig de luiertafel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water. Ten einde opzwelling van de houtplaten tegen te gaan dient elk
gemorst product dadelijk te worden weggenomen en opgekuist.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK :TE BEWAREN VOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze luierconsole voldoet aan de veiligheidsvoorschriften omschreven in de norm EN
12221:2008+A1:2014.
Productinformatie
Afmetingen van de gesloten luierkonsole : 59*14*84H cm
Structuur : mdf
Afwerking : nitrocellulose-systeem aangebracht in 2 lagen en getest op EN 71-3 voor
grond- en eindlak.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Gewicht : 18 kg
Garantie
De zichtbare waarschuwingssticker is permanent. Deze wegnemen zal schade toebren-
gen aan de lak. Wij kunnen hiervoor niet verantwoordelijk gesteld worden
De luierkonsole wordt twee jaar lang gewaarborgd op fabricagefouten en middels ver-
toon van een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

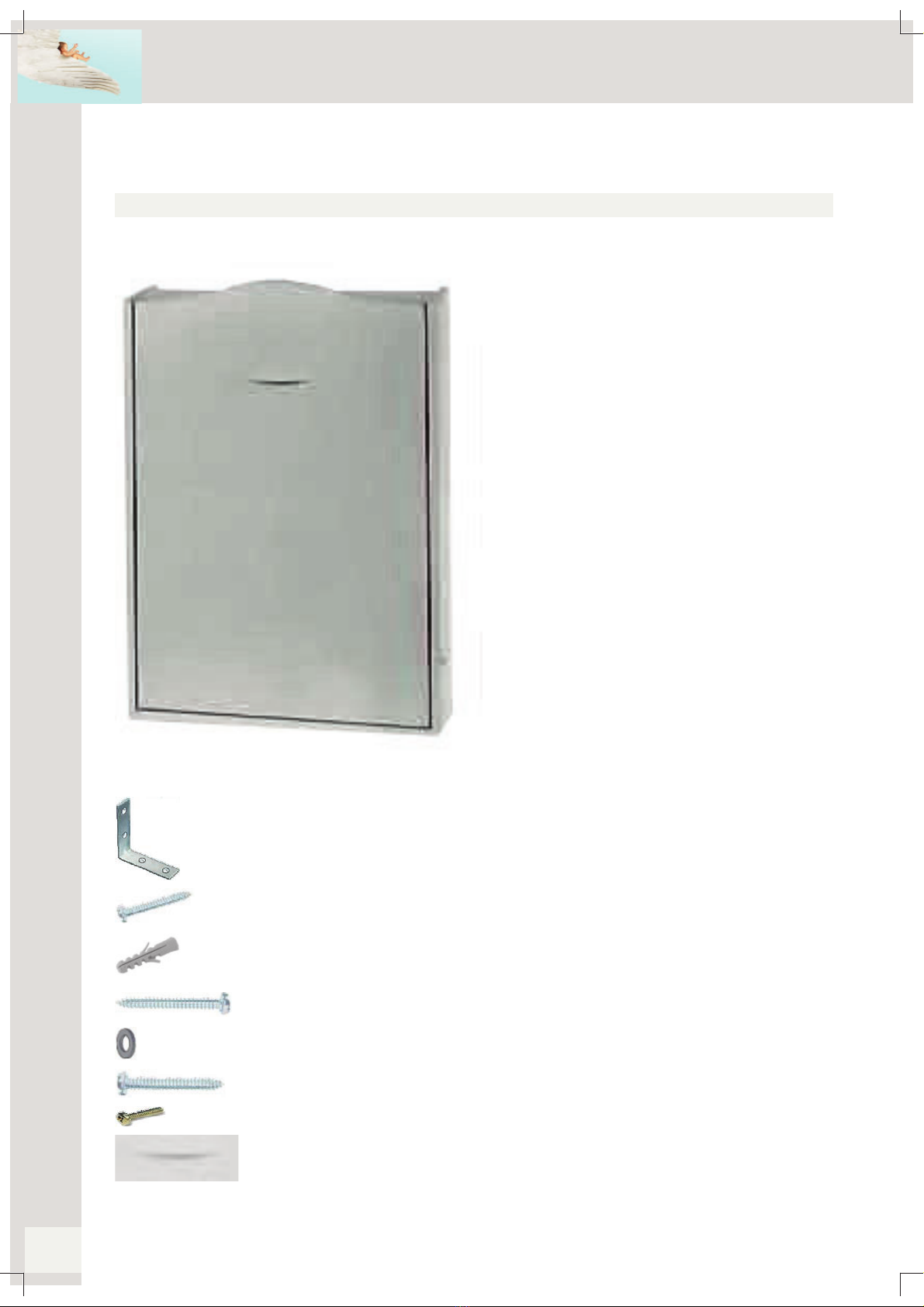

3. Onderdelenlijst luierkonsole
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
A: 1 x L-steunprofiel
1 x Muur luierkonsole
C: 3 x Muurplug 8 mm
D: 2 x Muurschroef 4.8 x 70 mm
E: 3 x Rondsel M5
F: 1 x Muurschroef 4.8 x 45 mm
G: 2 x Bout M4 x 22 mm
H: 1 x Handgreep
B: 2 x Houtschroef 3.5 x 16 mm
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
4

First steps
First dreams
Quax®
4. Het bevestigen van de luierkonsole
4.1
Plaats het steunprofiel in L-vorm Avoor de voorziene gaatjes in de bodem van de luierkonsole en
schroef het vast met de twee houtschroeven B.
4.2
Positioneer de luierkonsole tegen de muur met de hulp van een tweede persoon en markeer de drie
gaten nodig om de konsole te bevestigen. (Twee aan de binnen bovenkant en één aan de buiten
onderkant in het steunprofiel).
4.3
Boor de gaten (dia 8 mm.) in de muur en duw de muurpluggen Cin de gaten. Verzeker je ervan dat
de muurpluggen aangepast zijn aan de muur waarop je de luierkonsole wil bevestigen.
4.4
Steek de langste schroeven Ddoor de rondsels Een door de twee gaten aan de binnen bovenkant
van de konsole en schroef ze vast in de muurpluggen C.
4.5
Steek de middellange schroef Fdoor het laatste rondsel Een door het gat in het steunprofiel met L-
vorm A en schroef ze vast in de muurplug C.
4.6
Plaats het handvat Hvoor de voorziene gaten op de klapdeur en schroef het vast met de boutjes G.
4.7
Kontroleer de stabiliteit van de luierkonsole vooraleer ze in gebruik te nemen. Verzeker je ervan dat
alle schroeven volledig aangespannen zijn en de luierkonsole goed vast zit aan de muur.
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
5

Quax®
First dreams
First steps
1. Avertissements
AGE ET USAGE
Pour les enfants jusqu’à 12 mois et pesant au maximum 11 kg.
Assemblez la console à langer suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de la console à langer
Mise en service : Avant d’utiliser la console à langer prenez soin que tous les éléments se trouvent en bon
état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser l’enfant ou accrocher
ses vêtements (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque
d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement la console à langer pour détecter les pièces cassées, tordues ou
manquantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fab-
ricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels
que des chauffages électriques, au gaz etc. à proximité immédiate de la console à langer.
Utilisation des roulettes : Si le meuble est muni de roulettes verrouillables, elles doivent être bloquées lors
de l’utilisation du dispositif.
Nettoyage et entretien : Nettoyez la console à langer avec du savon ou un détergent sans éléments tox-
iques, dilué dans de l’eau tiède. Afin de contrer le gonflement des panneaux de bois tout écoulement
doit être immédiatement retiré et nettoyé.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
6

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Cette console à langer répond aux prescriptions de sécurité décrites dans la norme
EN12221:2008+A1:2013.
Information produit
Dimensions de la console à langer fermée : 59*14*84H cm
Structure : mdf
Achèvement : système nitrocellulosique appliqué en 2 couches et testé conformément à
EN 71-3 pour les couches de fond et les couches de finition.
Coloris disponibles (xx) : voir www.quaxpro.eu
Poids : 18 kg
Garantie
L’autocollant d’avertissement visible est permanent. Le retirer endommagera la peinture.
Nous ne pouvons pas être tenu responsable pour ce dégât.
Cette console à langer bénéficie d’une garantie de deux ans contre tout défaut de fabri-
cation et sur présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
7

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans la quincaillerie toutes les pièces mentionnées ci-dessous.
A: 1 x Support en forme de L
1 x Console à langer murale
C: 3 x Cheville dia 8 mm
D: 2 x Vis à mur 4.8 x 70 mm
E: 3 x Rondelle M5
F: 1 x Vis à mur 4.8 x 45 mm
G: 2 x Boulon M4 x 22 mm
H: 1 x Poignée
B: 2 x Vis à bois 3.5 x 16 mm
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
8

First steps
First dreams
Quax®First steps
First dreams
Quax®
4. Montage de la console à langer
4.1
Placez le support en forme de L Adevant les trous prévus dans le fond de la console à langer et
fixez-le avec les deux vis B.
4.2
Positionnez la console à langer contre le mur à l’aide d’une autre personne et marquez les trois trous
pour fixer la console. (Deux sur le côté intérieur supérieure et l’autre sur le fond extérieur dans le profil
de support).
4.3
Percez les trous (Ø 8 mm.) dans le mur et inserrez les chevilles Cdans ces trous. Assurez-vous que
les chevilles sont adaptés à la paroi où vous souhaitez fixer la console.
4.4
Insérez les vis plus longues Dà travers les rondelles Eet dans les deux trous sur le côté supérieure
de la console et vissez-les dans les chevilles C.
4.5
Insérez la vis avec la longueur moyenne Fà travers la dernière rondelle Eet à travers le trou du sup-
port A et vissez-le dans la cheville C.
4.6
Placez la poignée Hdevant les trous de la porte battante et fixez-la avec les boulons G.
4.7
Avant d’utiliser la console à langer, vérifiez sa stabilité. Assurez-vous que toutes les vis sont bien ser-
rées et que la console à langer soit correctement fixée à la paroi.
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
9

Quax®
First dreams
First steps
1. Warnungen
ALTER UND BENUTZUNG
Nur für Kinder bis 11 kg und 12 Monate alt.
Bauen sie die Wickelkonsole zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Wickelkonsole.
Inbetriebnahme : Überprüfen Sie vor Gebrauch der Wickelkonsole, ob sich alle Teile in gutem Zustand
befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen
könnte oder es mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers),
wodurch es ein Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Wickelkonsole regelmäßig angesichts zerbrochener, verzerrter oder ver-
schwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch der Wickeltisch unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr: Setzen Sie die Wickelkonsole zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum
Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Räder : Falls die Wickelkonsole mit Räder mit Bremse ausgestattet ist, müssen Sie blockiert werden
während des Gebrauches von das Möbel.
Pflege: Reinigen Sie die Wickelkonsole nur mit Seife oder einem anderen milden Reinigungsmittel ohne
toxische Bestandteile und mit warmem Wasser. Um die Schwellung der Holzplatten zu begegnen, muss
man jedes Verschüttetes Material sofort entfernen und aufräumen.
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
10

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieser Wickelkonsole entspricht den im Standard EN 12221:2008+A1:2014 be-
schriebenen Sicherheitsvorschriften.
Productinformation
Abmessungen der geschlossenen Wickelkonsole : 59*14*84H cm
Struktur : Mdf
Endbearbeitung: Nitrocellulose-system angebracht in 2 Schichten geprüft auf EN 71-3
für Grund- und Endlack.
Verfügbare Farben (xx) : check www.quaxpro.eu
Gewicht : 18 kg
Garantie
Der sichtbare Warnaufkleber ist permanent. Dieser entfernen wird den Lack Schäden.
Wir können dafür nicht verantwortlich gemacht werden
Für dieser Wickelkonsole gibt es eine zweijährige Garantie angesichts Produktionsfehler
mittels Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
11

Quax®Quax®
First dreams
First steps
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.
A: 1 x L-Profil
1 x Wand Wickelkonsole
C: 3 x Dübel 8 mm
D: 2 x Holzschraube 4.8 x 70 mm
E: 3 x Distanzscheibe M5
F: 1 x Schraube für die Wandmontage 4.8 x 45 mm
G: 2 x Bolze M4 x 22 mm
H: 1 x Handgriff
B: 2 x Holzschraube 3.5 x 16 mm
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
12

First steps
First dreams
Quax®First steps
First dreams
Quax®
4. Befestigung der Wickelkonsole
4.1
Stellen Sie das L-Profil die vorgesehenen Öffnungen im Boden der Wickelkonsole gegenüber und mit
zwei Schrauben B befestigen.
4.2
Positionieren Sie den Windel-Konsole an der Wand mit der Hilfe einer anderen Person und markieren
Sie die drei Löcher benötigt um die Konsole zu fixieren. (Zwei auf der inneren oberen Seite und einer
auf der äußeren Unterseite im Tragprofil).
4.3
Bohren Sie die Löcher (8 mm Durchmesser.) in der Wand und drücken Sie die Dübel Cin die Löcher.
Achten Sie darauf dass die Dübel an der Wand angepasst sind wo Sie die Wickelkonsole anhängen
möchten.
4.4
Stecken Sie die längste Schrauben D durch die Distanzscheiben Eund die beiden Löcher auf der
innen Oberseite der Konsole und schrauben Sie diese in die Dübel Cfest.
4.5
Stecken Sie die Schraube Fdurch die letzte Distanzscheibe Eund durch das Loch in das L-Profil A
und schrauben Sie diese in die Dübel Cfest.
4.6
Stellen Sie den Handgriff H für die Löcher an der Klapptür und sichern Sie sie mit den Bolzen G.
4.7
Vor der Verwendung überprüfen Sie die Stabilität der Wickelkonsole. Stellen Sie sich sicher dass alle
Schrauben fest angezogen sind und die Wickelkonsole gut am Wand befestigt ist.
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
13

Quax®
First dreams
First steps
1. Warnings
AGE AND USE
For children with a body weight no more than 11 kg and a maximum age of 12 months.
Assemble the wall changer following the instructions hereunder.
Do not change the design and the assembly method of this wall changer.
Introduction : before putting into use, check if all parts of the wall changer are in good condition, well tight-
ened, and do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces,
pacifier ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the wall changer for broken, warped or missing parts. No longer use this fur-
niture whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the wall changer near a heat source such as electrical heating, gas heating, etc.
in order to avoid any fire hazard.
Use of wheels : when lockable wheels/castors are fitted to the wall changer, they need to be locked when
the table is in use.
Maintenance : Only clean the wall changer with soap or any other mild cleaning agent without toxic compo-
nents and with warm water. In order to counter the swelling of the wood panels any spillages should
be immediately removed and cleaned up.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
14

First steps
First dreams
2. Safety and general information
Safety
This wall changer meets the safety prescriptions provided in the EN 12221:2008 +A1:2013
standard
Productinformation
Dimensions of the closed wall changer : 59*14*84H cm
Structure : mdf
Finish : nitrocellulosic system applied in 2 layers tested on EN 71-3 for primer and finish
lacquer.
Available colors (xx) : check www.quaxpro.eu
Weight : 18 kg
Guarantee
The visible warning sticker is permanent. Its removal will damage the paint. We can not
be held responsible for this fact
This wall changer comes with a two-year guarantee on manufacturing defects and proof
of purchase.
Info and Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
General information
[email protected]
Sales
[email protected]
Customer service
[email protected]
Internet
www.quax.eu
Quax®
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
15

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Parts list of the wall changer
Check whether all parts mentioned below are included in the packaging.
A: 1 x L-support
1 x Wall changer
C: 3 x Wall plug 8 mm
D: 2 x Wall screw 4.8 x 70 mm
E: 3 x Spacer M5
F: 1 x Wall screw 4.8 x 45 mm
G: 2 x Bolt M4 x 22 mm
H: 1 x Handle
B: 2 x Wood screw 3.5 x 16 mm
www.quax.eu [email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
16

First steps
First dreams
Quax®First steps
First dreams
Quax®
4. Attaching the wall changer
4.1
Place the L-support Ain front of the provided openings on the bottom of the wall changer and fix it
with the two wood screrws B.
4.2
Position the wall changer against the wall with the help of another person and mark the three holes
needed to attach the wall changer. (Two on the inner upper side and one on the outer bottom in the
L-support).
4.3
Drill the holes (8 mm dia.) in the wall and push the plugs Cinto the holes. Make sure the plugs are
adapted to the wall where you want to attach the wall changer.
4.4
Insert the longer screws D through the spacers Eand through the two holes on the inside top of the
wall changer and screw them into the wall plugs C.
4.5
Insert the medium long screw Fthrough the remaining spacer Eand through the opening in the L-
support A and fix it into the wall plug C.
4.6
Place the handle Hin front of the provided openings on the swing door and secure it with the bolts G.
4.7
Check the stability of the wall changer before putting it into service. Make sure all screws are fully
tightened and the wall changer is properly secured to the wall.
www.quax.eu
[email protected]
Wall Changer 55604-xx Console à langer murale
Wall changer
Muur luierkonsole
Wand Wickelkonsole
17
