Kurzanleitung
QUANTRON – i
Klappen und Verriegeln der Ausleger
Vor Inbetriebnahme sorgfältig lesen! Für künftige Verwendung aufbewahren!
Diese Betriebs- Montageanleitung ist ein Teil der Maschine. Lieferanten von Neu- und Gebrauchtmaschinen sind gehalten, schriftlich zu
dokumentieren, dass die Betriebs- Montageanleitung mit der Maschine ausgeliefert und dem Kunden übergeben wurde.
Please read carefully before using the machine! Store carefully for future use!
This Operator Manual / Assembly Instruction is a part of the machine. Suppliers of new and second-hand machines are obliged to indi-
cate in writing that the Operator Manual / Assembly Instruction is delivered with the machine and given to the customer.
5900678-a-de/en-1005

Kurzanleitung Quantron-i
en Quantron-i
hu Quantron-i
5900678-a-de/en-1005 2 D.Z.
Wichtig
Sicherheitshinweise
Diese Anleitung enthält wichtige Informationen über den sicheren Betrieb und der
Funktionsweise des Zubehörs. Sie ist deshalb ein wichtiger Bestandteil Ihrer Maschi-
nenunterlagen. Vor Inbetriebnahme die Anleitung sorgfältig durchlesen und zur künfti-
gen Verwendung aufbewahren. Beachten Sie neben den Hinweisen in dieser Anleitung
auch alle Hinweise in der Betriebsanleitung Ihrer Maschine.
( >Kapitel: Sicherheits- und Unfallverhütungsvorschriften ; >Kapitel: Betriebs –
und Verkehrssicherheit )
Sollten Sie zu dieser Maschine noch weiteres Zubehör besitzen, so beachten Sie auch
die Hinweise in diesen Anleitungen.

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 3 D.Z.
Der AGT hat einen Ausleger, der zur Streuarbeit ausgeklappt und frei pendelnd ge-
fahren wird. Bei Transportfahrten und während der Teilnahme am öffentlichen Stra-
ßenverkehr muss der Ausleger eingeklappt und verriegelt sein.
Das Klappen und Verriegeln des Auslegers wird mit Hilfe des Bedienterminals
durchgeführt.
1. Ausleger ausklappen
Folgen Sie der Menüführung, um den Ausleger zur Streuarbeit auszuklappen:

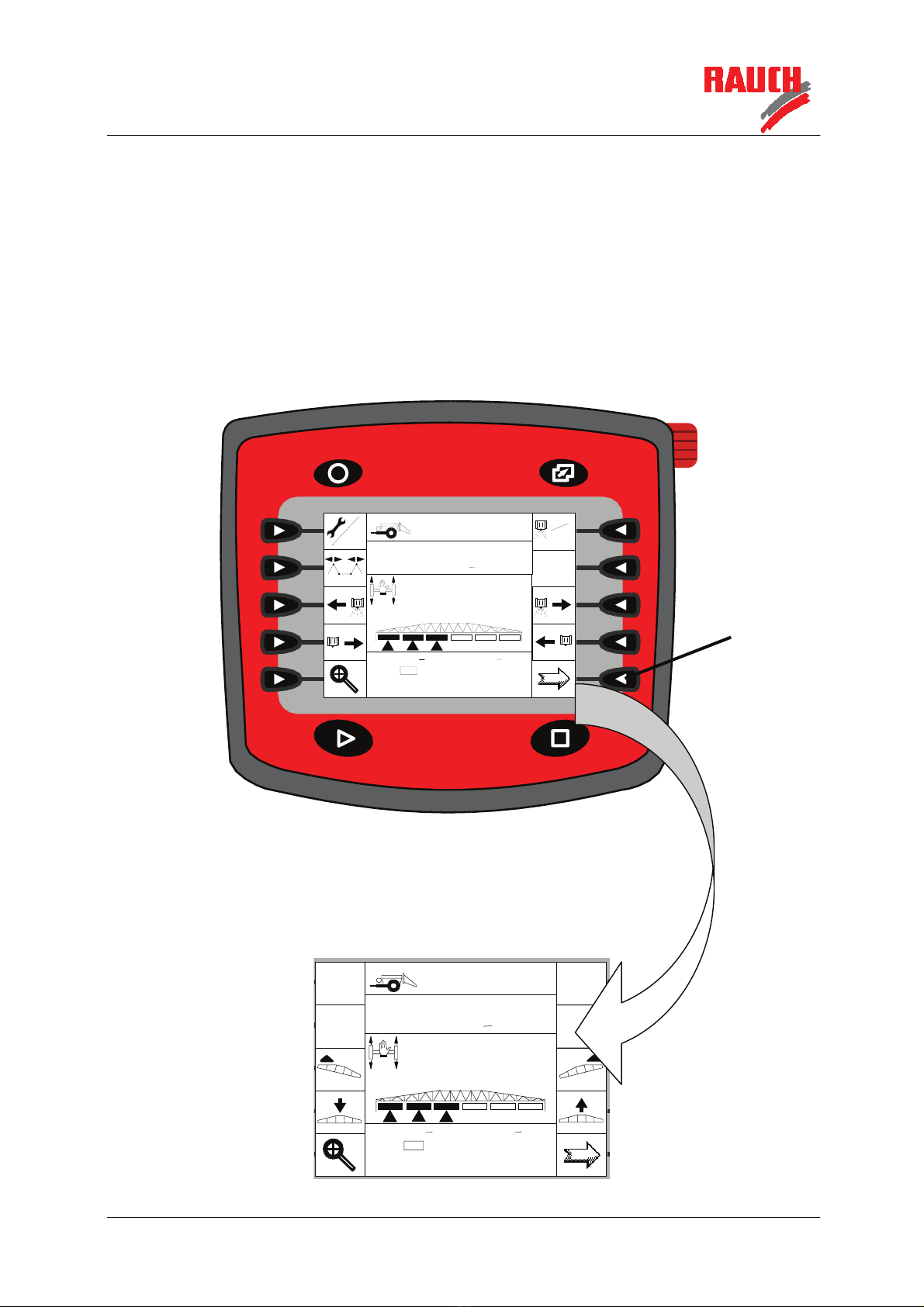

Betriebsbild 1

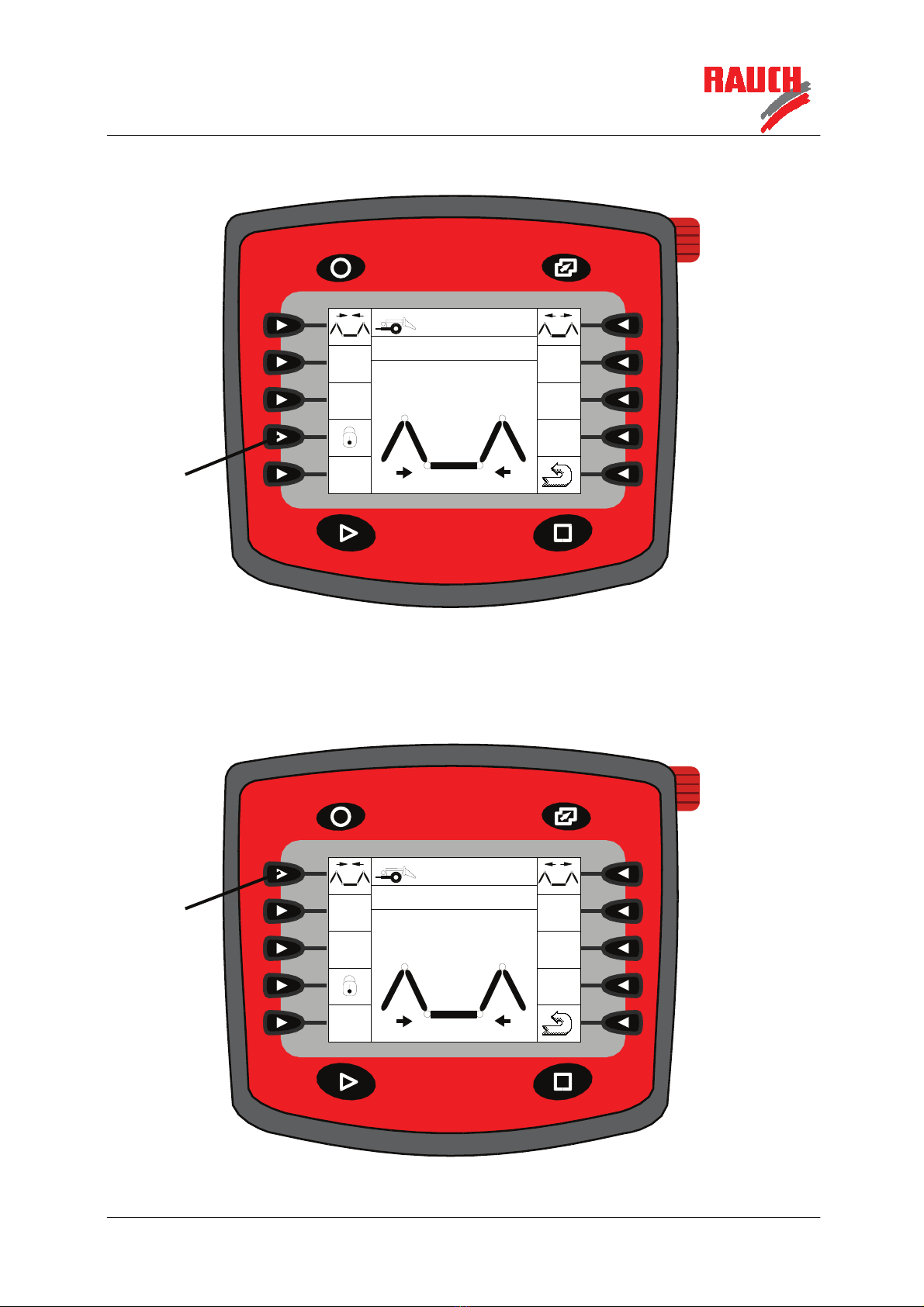

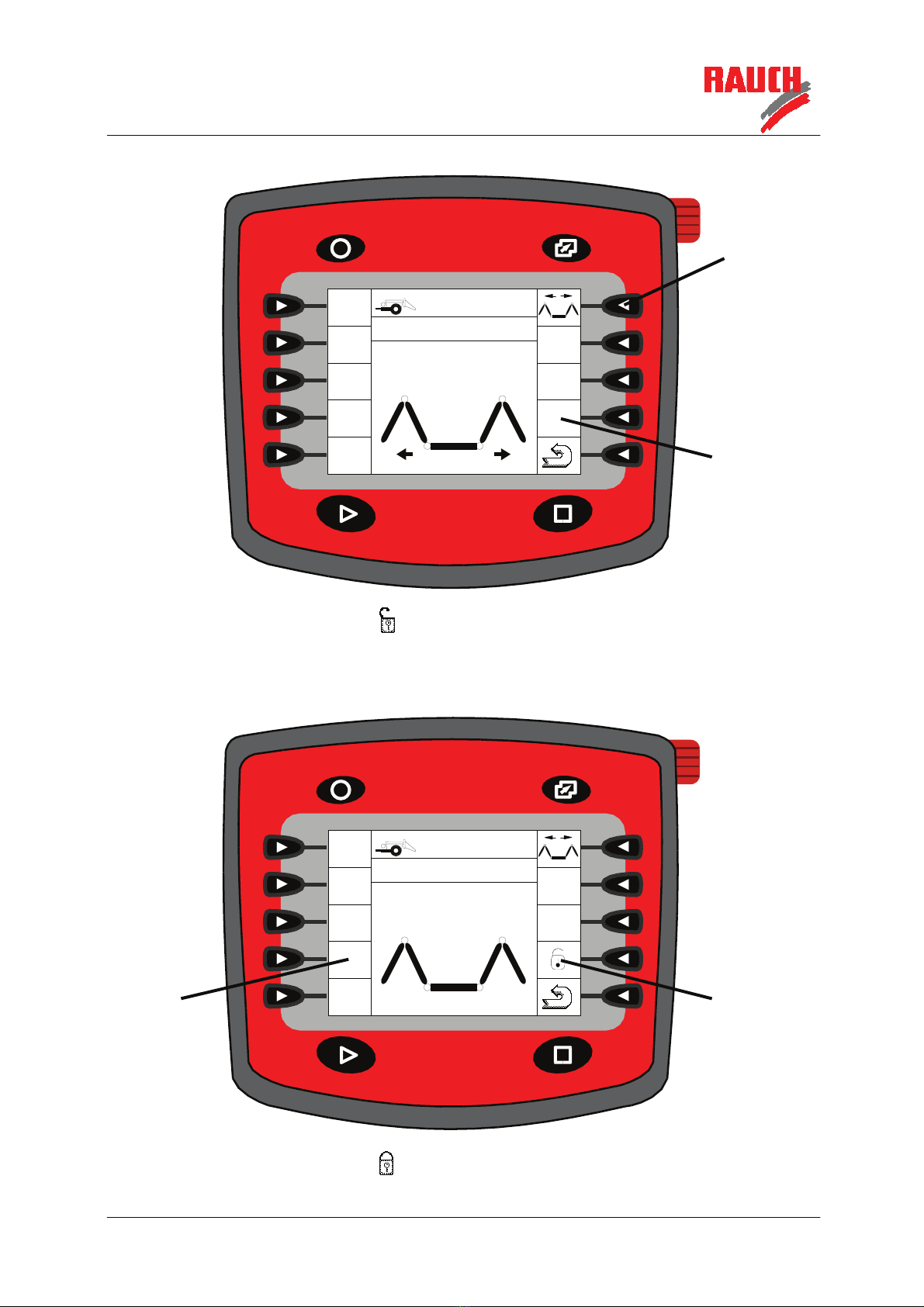

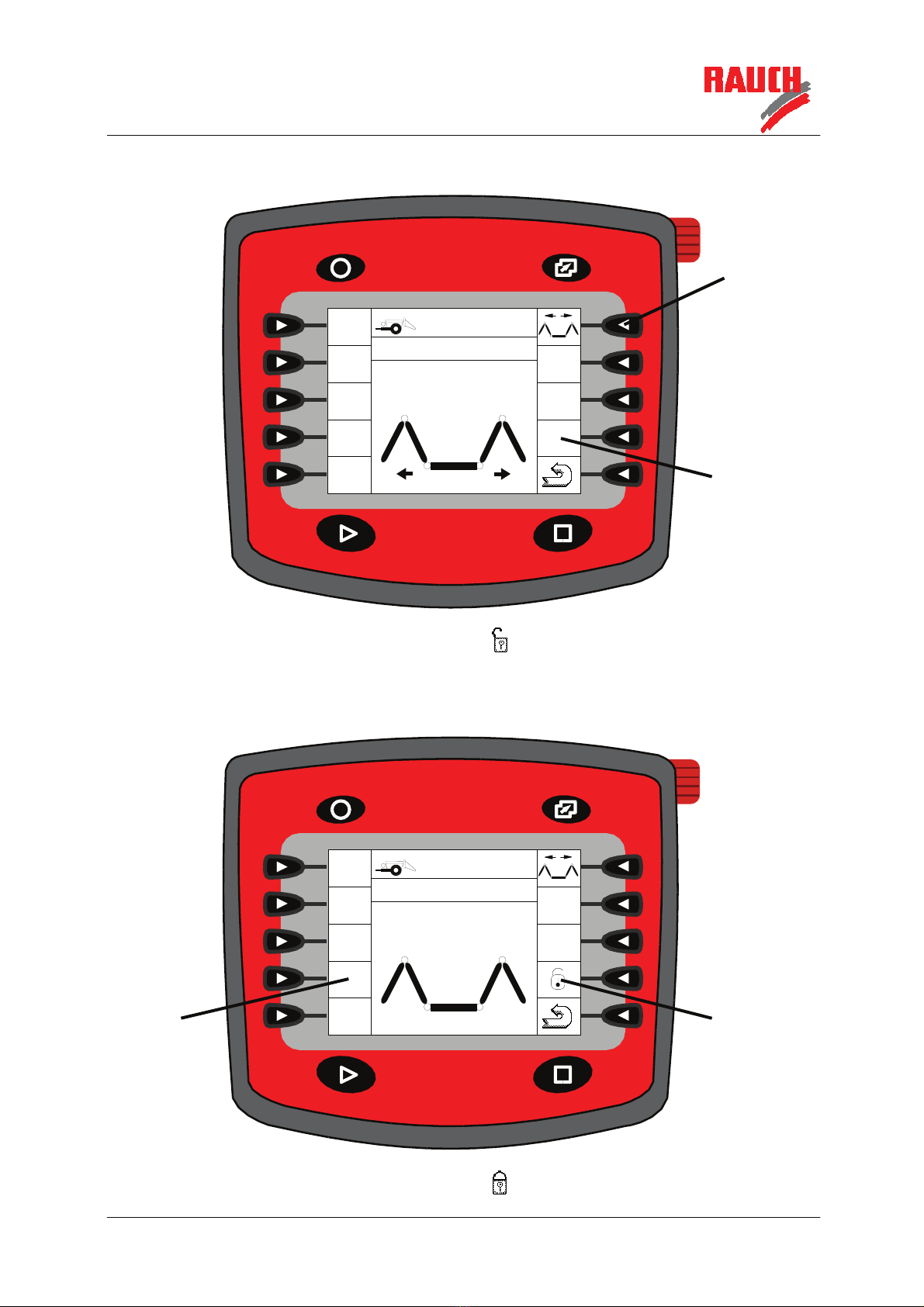

I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
•Drücken Sie im Betriebsbild 1 (Hauptmenü während der Streuarbeit)
die Pfeiltaste 1und wechseln somit in das Betriebsbild 2.
Betriebsbild 2
A
GT
-
Rauch
999 999
999 999
9999 kg 9999 ha 9999
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha
1

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 4 D.Z.
Betriebsbild 2
I
QUANTRON-i
RAUCH
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1 234 65
kg
ha
km
h
AUTO
kg
ha
•Im Betriebsbild 2 drücken Sie die Taste 2um den Ausleger aus der
Transportposition in die oberste Streuposition anzuheben und die
Transportverriegelung zu öffnen.
•Verlassen Sie anschließend das Betriebsbild 2 durch zweimaliges
drücken der Pfeiltaste 1und kommen somit ins Betriebsbild 1 zurück.
Betriebsbild 1
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
2
1

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 5 D.Z.
Betriebsbild 1
I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha

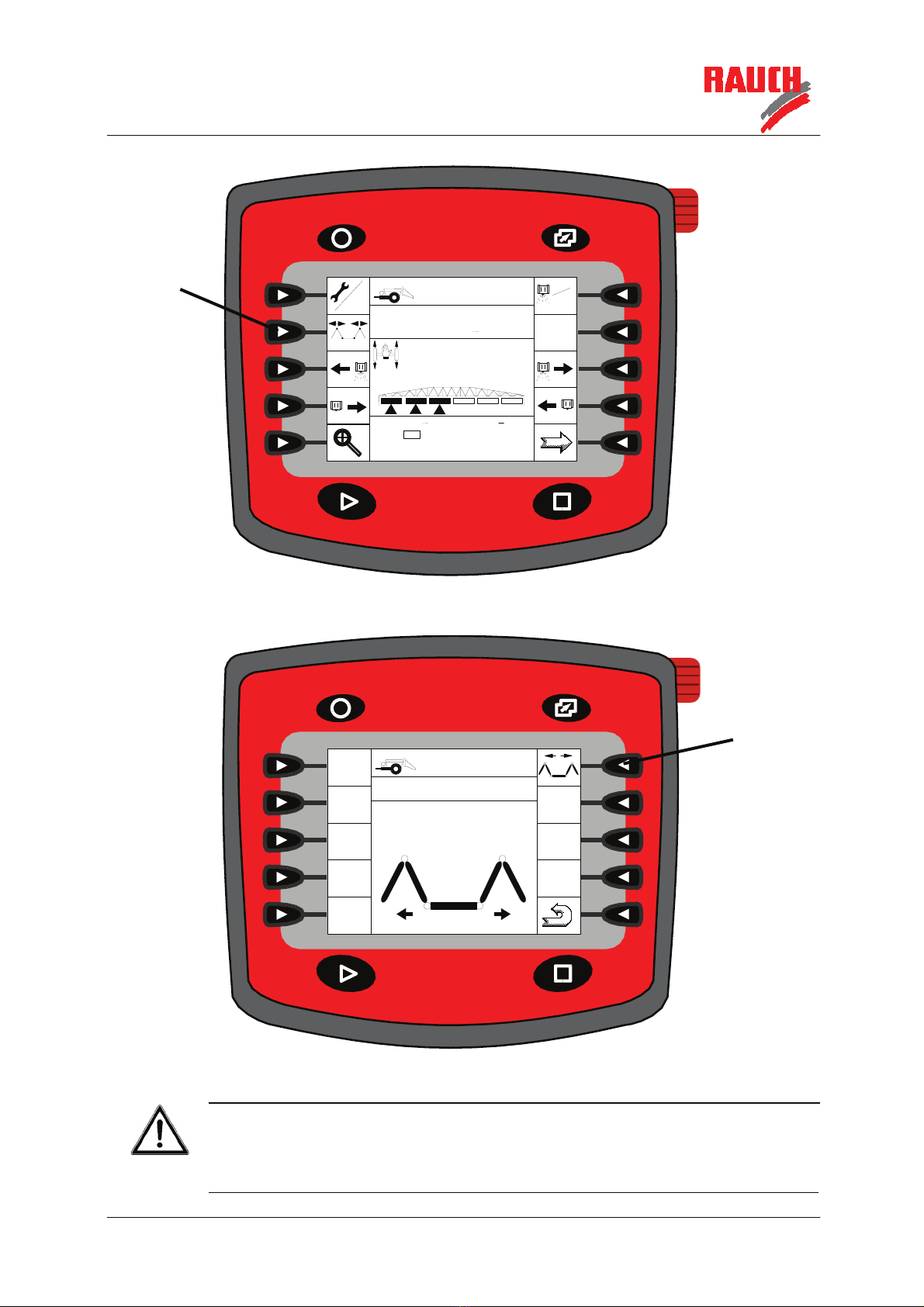

•Drücken Sie im Betriebsbild 1 die Taste 3und wechseln in das Menü KLAPPUNG.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Im Menü KLAPPUNG betätigen Sie die Taste 4zum ausklappen der Ausleger.
Wichtig
Halten Sie die Taste nach dem vollständigen Ausklappen weitere 5 Se-
kunden gedrückt, damit auch die Stickstoffspeicher ihre Vorspannung
erreichen.
3
4

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 6 D.Z.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Durch drücken der Taste 2wird die Pendelrahmenverriegelung geöffnet.
Der Ausleger ist jetzt frei pendelnd für die Streuarbeit bereit!
Wichtig
Niemals mit ausgeklappten Auslegern und geschlossener
Pendelrahmenverriegelung fahren und streuen.
•Durch drücken der Rückpfeiltaste 1kommen Sie zurück zum Be-
triebsbild 1.
Betriebsbild 1
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
Hinweis Sie können jetzt im Betriebsbild 2 den Ausleger in eine gewünschte
Streuposition über dem Boden oder Bestand einstellen!
2
1

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 7 D.Z.
2. Ausleger einklappen
Wichtig
•Vor dem Einklappen die Maschine möglichst eben und waagerecht
stellen.
•Es darf keine Hangneigung eingestellt sein.
•Bevor der Ausleger in die Transportposition eingeklappt werden
kann, muß er über das Betriebsbild 2 in die oberste Streuposition
angehoben werden.
Betriebsbild 2
A
GT
-
Rauch
999 999
999 999
9999 kg 9999 ha 9999
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha
Folgen Sie der Menüführung, um den Ausleger einzuklappen:
Betriebsbild 1
I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
•Mit der Taste 3wechseln Sie vom Betriebsbild 1 in das Menü KLAPPUNG.
3

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 8 D.Z.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Betätigen Sie die Taste 4 bis das Symbol im Fenster Xerscheint.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Betätigen Sie die Taste 2 bis das Symbol im Fenster Yerscheint.
2
X
4
Y

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 9 D.Z.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Verriegeln Sie den Pendelrahmen durch drücken der Taste 5.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Drücken Sie die Taste 6 bis der Ausleger vollständig zusammengeklappt und
seitlich am Behälter über den Auflagen positioniert ist.
5
6

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 10 D.Z.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Drücken Sie die Rückpfeiltaste 1um in das Betriebsbild 1 zurückzukom-
men.
Betriebsbild 1
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
1

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 11 D.Z.
Betriebsbild 1
I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
•Drücken Sie im Betriebsbild 1 die Pfeiltaste 1und wechseln somit in
das Betriebsbild 2.
Betriebsbild 2
A
GT
-
Rauch
999 999
999 999
9999 kg 9999 ha 9999
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha
1

Kurzanleitung Quantron – i
Klappen und Verriegeln der Ausleger
5900678-a-de/en-1005 12 D.Z.
Betriebsbild 2
I
QUANTRON-i
RAUCH
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1 234 65
kg
ha
km
h
AUTO
kg
ha
•Im Betriebsbild 2 drücken Sie die Taste 5, um den Ausleger in die
Transportposition auf die Auflagen seitlich am Behälter abzulegen und
die Transportverriegelung zu schließen.
Der Ausleger ist jetzt für die Transportfahrt gesichert!
•Anschließend verlassen Sie das Betriebsbild 2 durch zweimaliges
drücken der Pfeiltaste 1und kommen somit ins Betriebsbild 1 zurück.
Betriebsbild 1
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
Wichtig
•Zur Transportfahrt muss die hydropneumatische Federung auf
Automatik gestellt sein.
•Das Bedienterminal und die Traktorhydraulik müssen einge-
schaltet bleiben.
Nur so bleibt der Federkomfort erhalten!
5
1

Quick reference guide
QUANTRON – i
Flapping and locking the extension arm
Vor Inbetriebnahme sorgfältig lesen! Für künftige Verwendung aufbewahren!
Diese Betriebs- Montageanleitung ist ein Teil der Maschine. Lieferanten von Neu- und Gebrauchtmaschinen sind gehalten, schriftlich zu
dokumentieren, dass die Betriebs- Montageanleitung mit der Maschine ausgeliefert und dem Kunden übergeben wurde.
Please read carefully before using the machine! Store carefully for future use!
This Operator Manual / Assembly Instruction is a part of the machine. Suppliers of new and second-hand machines are obliged to indi-
cate in writing that the Operator Manual / Assembly Instruction is delivered with the machine and given to the customer.
5900678-a-de/en-1005

Kurzanleitung Quantron-i
Quick reference guide Quantron-i
hu Quantron-i
5900678-a-de/en-1005 2 D.Z.
Important
Safety notice
This operator manual contains important information concerning the safe operation and
correct use of this accessory. It is therefore considered an important addition to the
general operational information of the implement. This manual should be thoroughly
read and understood before operation commences and carefully stored for future use.
Along with the information and safety recommendations given in this manual also note
all information and safety instructions in the operator manual of your machine.
(>Section : Accident, prevention and safety issues ; >Section : Operational safety
and public road safety )
Should you have another accessory to this machine, please also note the details in this
assembly instructions.

Quick reference guide Quantron -i
Flapping and locking the extension arm
5900678-a-de/en-1005 3 D.Z.
The AGT has an extension arm which flaps out for spreading work and is run with
free oscillation. During transport and when driving in public traffic, the extension arm
must be flapped in and locked.
The extension arm is flapped and locked using the control panel.
1. Flapping out the extension arm
Follow the menu guide to flap out the extension arm for spreading work:
Operating screen 1
I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
•Press arrow key 1(Main menu during spreading work) on operating
screen 1 and thereby switch to operating screen 2.
Operating screen 2
A
GT
-
Rauch
999 999
999 999
9999 kg 9999 ha 9999
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha
1

Quick reference guide Quantron -i
Flapping and locking the extension arm
5900678-a-de/en-1005 4 D.Z.
Operating screen 2
I
QUANTRON-i
RAUCH
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1 234 65
kg
ha
km
h
AUTO
kg
ha
•On operating screen 2 press key 2 in order to lift the extension arm
from the transport position to the top spreading position and to open
the transport lock.
•Then exit operating screen 2 by pressing arrow key 1 once and im-
mediately return to operating screen 1.
Operating screen 1
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
2
1

Quick reference guide Quantron -i
Flapping and locking the extension arm
5900678-a-de/en-1005 5 D.Z.
Operating screen 1
I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha
•On operating screen 1 press key 3and change to the FLAPPING menu.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•In the FLAPPING menu, press key 4to flap out the extension arm.
Important
Hold down key for 5 additional seconds after the arm has completely
flapped out so nitrogen reservoirs reach their initial tension.
3
4

Quick reference guide Quantron -i
Flapping and locking the extension arm
5900678-a-de/en-1005 6 D.Z.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•By pressing key 2the pendulum frame lock opens.
The extension arm now freely oscillates for the spreading work!
Important
Never drive the vehicle and spread with flapped out exten-
sion arms and closed pendulum frame lock.
•You can return to operating screen 1 by pressing on the return arrow
key 1.
Operating screen 1
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
Note You can now set the extension arm to the desired spreading position
above the ground or stock in operating screen 2!
2
1

Quick reference guide Quantron -i
Flapping and locking the extension arm
5900678-a-de/en-1005 7 D.Z.
2. Flapping in the extension arm
Important
•Before flapping in the arm, keep the machine as even and upright as
possible.
•There must not be any hanging incline.
•Before you can flap in the extension arm to transport position, you
must lift it to the top spreading position using operating screen 2.
Operating screen 2
A
GT
-
Rauch
999 999
999 999
9999 kg 9999 ha 9999
99.9
1 2 3 4 65
kg
ha
km
h
AUTO
kg
ha
Follow the menu guide to flap in the extension arm:
Operating screen 1
I
QUANTRON-i
RAUCH
ON
OFF
i
AGT-Rauch
999 999
999 999
9999 kg 9999 ha 9999 m
99.9
1234 65
kg
ha
km
h
AUTO
kg
ha
•With key 3you switch from operating screen 1 to the FLAPPING menu.
3

Quick reference guide Quantron -i
Flapping and locking the extension arm
5900678-a-de/en-1005 8 D.Z.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Press key 4 until the symbol appears in window X.
I
QUANTRON-i
RAUCH
Klappung
AGT-Rauch
•Press key 2 until the symbol appears in window Y.
2
X
4
Y
