Beste klant,
Prociat! U bent de trotse eigenaar geworden van een kwaliteitsoverkapping
van Renson.
In deze gebruikershandleiding vindt u meer info omtrent het gebruik, de be-
diening en het onderhoud van uw overkapping. Op de achterzijde van deze
handleiding kan u ook uw garantienummer terugvinden. We raden u aan deze
handleiding goed bij te houden voor de verdere garantie van uw overkapping.
Bovendien kan u genieten van 15 jaar garantie op de lak* door een registratie
via www.renson-outdoor.com/garantie.
We wensen u veel onvergetelijke buitenmomenten toe!
Met vriendelijke groeten,
Het Renson Outdoor team
GEBRUIKERSHANDLEIDING
VOOR UW AERO®
TERRASOVERKAPPING
Registreer uw terrasoverkapping
binnen de 15 dagen na installatie en ontvang
15 JAAR LAKGARANTIE*
+ 1 GRATIS Maintenance Set
www.renson-outdoor.com/garantie
* Voor alle voorwaarden zie ‘Garantie’ (pagina 26).

5
NL
GEBRUIK
GEBRUIK
Temperatuur
∫De overkapping verdraagt de norma-
le omgevingstemperaturen (-18°C tot
+60°C).
∫De lamellen van de overkapping niet
volledig sluiten bij vorst (zie verder bij
bediening).
Waterdichtheid
∫Het lamellendak van uw overkapping is
waterwerend.
∫Voor een goede waterwerendheid dient
uw overkapping geïnstalleerd te wor-
den volgens de installatiehandleiding.
Schade door regenval bij slechte mon-
tage valt niet binnen de algemene ga-
rantie.
∫Aan de onderzijde van de lamellen kan
condensvorming optreden.
∫Een overkapping is een open ‘outdoor’
constructie, niet te vergelijken met een
(thermisch) gesloten, water- en wind-
dichte veranda. Meubilair, vloer, … die-
nen geschikt te zijn voor buitengebruik.
∫De opstelling, situering, afwerking, uit-
voering, installatie e.d. evenals extreme
en uitzonderlijke weersomstandighe-
den kunnen een (niet voorziene) invloed
hebben op de waterdichtheid.
∫Aan het kader kan zich druppelvorming
voordoen. Bij twijfel of het abnormale
(niet eigen aan het product) druppel-
vorming betreft, contacteer de installa-
teur. Deze kan beoordelen of het al dan
niet om een defect/fout gaat.
∫Spatwater aan de goten bij hevige re-
genval wordt geminimaliseerd dankzij
de geperforeerde roosters maar kan
nooit volledig vermeden worden.
∫NIET afspuiten met hoge druk.
Sneeuw
∫Het lamellendak biedt beperkte be-
scherming tegen sneeuwlast. Deze is
afhankelijk van de afmetingen van het
systeem.
∫Bij hevige sneeuwval dient het dak ge-
opend te zijn.
Wind
∫De overkapping kan met lamellen in
gesloten toestand windsnelheden van
120 km/u aan.
∫De lamellen zijn te bedienen bij wind-
snelheden tot 50 km/u.
Obstakels
∫Bij het kantelen van de lamellen mogen
er geen obstakels zijn die deze bewe-
ging verhinderen, bijv. takken, kabels,
enz.
Elektrische bediening
∫Stop de beweging onmiddellijk wan-
neer de motor een abnormaal lawaai
maakt. Raadpleeg de installateur wan-
neer u de oorzaak niet zelf kunt ach-
terhalen.
∫Indien de eindafstelling van de motor
niet meer voldoet (bv. het dak sluit niet
meer helemaal), raadpleeg uw installa-
teur.
∫Zie ook specifieke elektrische voor-
schriften (pag. 6).

6
Elektrisch
∫Voorkom elektrocutie door de overkap-
ping spanningsloos te plaatsen bij
technische controle of onderhoud.
∫Bij veelvuldige opeenvolgende bedie-
ning kan de motor oververhit raken.
De interne thermische veiligheid zal het
systeem tijdelijk (ca. 10 minuten) onbe-
dienbaar maken.
∫Laat kinderen NIET met de bediening
spelen.
∫Wijzigingen aan het elektrische gedeel-
te kunnen enkel gebeuren na goedkeu-
ring van de fabrikant.
Parameters elektrische aandrijving Waarde
LAMELLENDAK
Voedingsspanning 230 Volt AC, 50 Hz
Stroomsterkte transformator 0 – 2,5 Ampère
Vermogen transformator 100 W
Spanning motor 24 Volt DC
Nominale stroom motor (24V DC) 3 Ampère
Beschermingsklasse IP 66 Dynamic
Maximale looptijd bij continu gebruik Ca. 2 minuten
LED VERLICHTING
Colomno led
Warm wit 550 - 680 lm/m (120 LEDs/m)
Puur wit 550 - 680 lm/m (120 LEDs/m)
UpDown led
Warm wit 550 - 680 lm/m (120 LEDs/m)
Puur wit 550 - 680 lm/m (120 LEDs/m)
RGB 570 - 700 lm/m (60 LEDs/m)
Lineo led
Warm wit 1660 lm/m (180 LEDs/m)
Puur wit 1660 lm/m (180 LEDs/m)
VERWARMING
Beam heat
Vermogen 2400 W
Stroomsterkte 12 A / heat - IP 65
Lineo heat
Vermogen 2 x 700 W / heat
Stroomsterkte 6,1 A / heat - IP 54
AUDIO
Luidsprekers 4 Ohms Marine Speakers - IP 65
120 W piekvermogen
Frequentierespons: 90 Hz - 22 kHz
VEILIGHEID
Mechanisch
∫Het is belangrijk het systeem enkel te
gebruiken voor de functies waarvoor
het ontworpen werd.
∫Ga nooit op het dak staan en hang niet
aan de structuur.
∫We raden aan om uw overkapping jaar-
lijks technisch te laten nakijken door uw
installateur.
∫Reinig het systeem op regelmatige tijd-
stippen.
∫Bevestig nooit extra elementen of ac-
cessoires aan de overkapping, behou-
dens de hiervoor speciaal door Renson
ontwikkelde accessoires.
∫Om schade aan uw overkapping te ver-
mijden dient u hittebronnen, zoals on-
der andere het stoken van vuur en bar-
becues, op 1 m afstand te houden. De
lamellen van het dak dient u te openen,
zodat rook en hitte kunnen ontsnappen.
Houd er rekening mee dat uw lamel-
len vet worden. Deze dient u achteraf
te reinigen om aanhechting te voorko-
men.
∫Controleer dat geen persoon of obsta-
kel een bewegend deel kan onderbre-
ken. Bewegende delen (zoals de lamel-
len van het dak) kunnen een gevaar
vormen.
∫Plaats geen vingers tussen de lamellen
terwijl het dak beweegt.
∫Elke wijziging aan het product, door de
klant of installateur, kan tot gevolg heb-
ben dat de garantie vervalt.

7
NL
VEILIGHEID
Waterdebiet
De waterwerendheid en water-
afvoer worden getest d.m.v. een
sproei-installatie die regenbuien
nabootst. Zo wordt nagegaan
hoeveel debiet onze terras-
overkappingen kunnen afvoeren
en hoe deze afvoer geoptimali-
seerd kan worden.
De Aero overkapping kan een
neerslagdebiet verwerken dat
overeenstemt met een regenbui
met een intensiteit van 144 mm/u
tot 180 mm/u welke max. 2 minu-
ten aanhoudt.
Dit type regenbui komt gemiddeld
om de 10 jaar voor (Cf. Belgische
regenstatistiek: norm NBN B 52-
011).
Draagkracht
Terrasoverkappingen zijn onder-
hevig aan verschillende krachten
(bv. sneeuw). De draagkracht
werd bepaald d.m.v. statische
sterkteberekeningen uitgevoerd
door onze ingenieurs en gevali-
deerd door interne testen.
De draagkracht is afhankelijk van
de oppervlakte en kan afgelezen
worden op een grafiek. Raad-
pleeg hiervoor uw Renson-ver-
deler.
Hierbij een voorbeeld:
∫6000 x 4000 mm 55 kg/m² 1320 kg
Hierbij treedt er geen schade of
blijvende vervorming op.
Bij 100 kg last/m² blijft de terras-
overkapping rechtstaan ook bij
de grootste afmetingen, maar hier
kan schade of blijvende vervor-
ming optreden.
Bij hevige sneeuwval dient het
dak geopend te zijn.
Windklasse
Volgens de kwaliteit van het product kan Aero met lamellen in gesloten toestand wind-
snelheden tot 120 km/u aan (>11 bft).
Informatief, hierbij de windklassen volgens de norm DIN 13561:2015.
Windklasse Windkracht (volgens schaal Beaufort) Windsnelheid
Klasse 0 Product niet getest of niet conform
Klasse 1 4 bft 20 - 28 km/u
Klasse 2 5 bft 29 - 38 km/u
Klasse 3 6 bft 39 - 49 km/u
Klasse 4 7 bft 50 - 61 km/u
Klasse 5 8 bft 62 - 74 km/u
Klasse 6 9 bft 75 - 88 km/u
10 bft 89 - 102 km/u
11 bft 103 - 117 km/u
12 bft > 117 km/u

8

9
NL
BEDIENING via Renson Connect
BEDIENING VIA
RENSON CONNECT

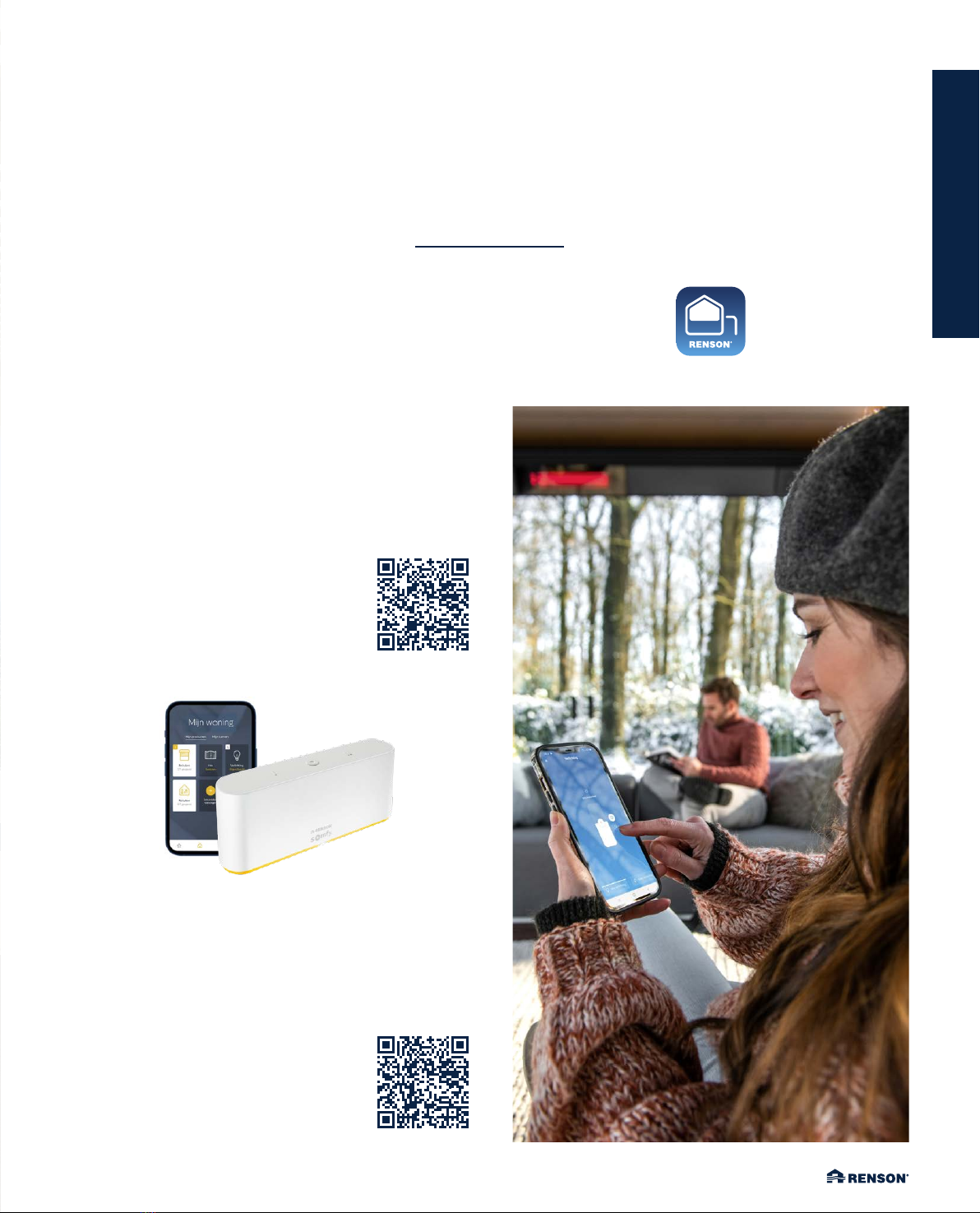

Renson Connect voor het eerst starten
De Renson Connect app is vlot te configureren en te bedienen.
Volg de onderstaande stappen voor een probleemloze installatie.
• Somfy componenten toevoegen
Download de Renson Connect app met uw smartphone.
Registreer, login en geef de Somfy inloggegevens in.
Uw Renson componenten worden eenvoudig in de
Renson Connect app ingelezen en zijn
klaar voor gebruik.
Via de QR-code kan u de volledige
handleiding over het inlezen van de
geconfigureerde Somfy componenten in
de Renson Connect app downloaden.
• Somfy componenten configureren
Installeer eerst en vooral de optionele Somfy TaHoma
Switch (Smart Home Hub), als deze nog niet aanwezig
is in uw woning. De Somfy io of RTS componenten van
uw overkapping (lamellendak, zonwering, led-verlichting
en verwarming) gaan we eerst koppelen aan uw TaHoma
toestel.
Via de QR-code kan u de volledige
handleiding over de activatie en
configuratie van uw TaHoma toestel
downloaden.
Vraag eventueel raad aan uw
installateur voor een vlotte installatie.
Renson Connect

10

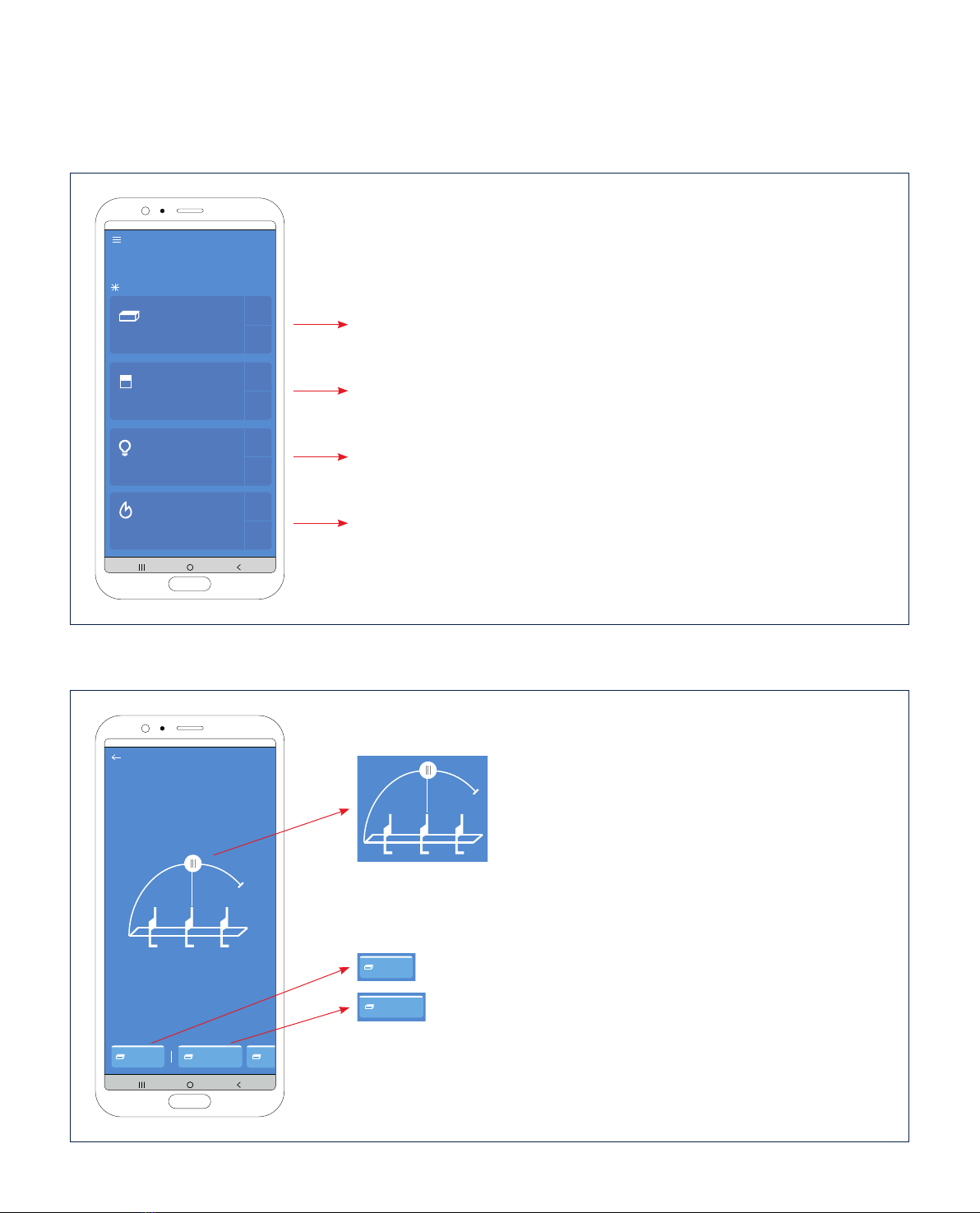

Bediening van lamellendak, Fixscreen, verlichting en verwarming
via de Renson Connect app
1. Startscherm
Start de Renson Connect app.
U komt op het startscherm met overzicht van alle aanwezige componenten.
De componenten zijn in 4 types gegroepeerd.
Met de 2 rechtse knoppen kan u een volledige groep componenten eenvoudig
bedienen. Klik op een groep om een component individueel te bedienen.
Groepering van alle lamellendaken
Groepering van alle Fixscreens
Groepering van alle led-verlichtingen
Groepering van alle verwarmingen
Hallo
OPEN
DICHT
OPEN
DICHT
AAN
UIT
AAN
UIT
Daken
2 daken
Fixscreen
3 Fixscreen
Verlichting
4 verlichtingen
Verwarming
1 verwarming
1°C, sneeuw
Home
Camargue 1 Ca
Daken
Alle daken
Camargue 1 Ca
Roofs
All roofs
Camargue 1
Ca
Roofs
All roofs
Camargue 1 Ca
Daken
Alle daken
2. Bediening van lamellendak* (type Camargue, Algarve, Aero)
Alle daken gelijktijdig bedienen
Eén dak individueel bedienen
* Lamellendak gestuurd via Somfy io
Lamellen roteren onder de gewenste hoek, door de
witte indicator te verslepen naar de gewenste positie.

11
NL
BEDIENING via Renson Connect
Verlichting
55% Helderheid
Alle verlichting Witte leds RGB
Bediening van lamellendak, Fixscreen, verlichting en verwarming
via de Renson Connect app (vervolg)
4. Bediening van de witte led verlichting*
Alle verlichtingen gelijktijdig bedienen
Eén verlichting individueel bedienen
De verlichting uitschakelen
De verlichting inschakelen (helderheid 100%)
Door te verslepen kan u de helderheid van de verlichting wijzigen.
Verlichting
55% Helderheid
Alle verlichting
Witte leds
RGB
Verlichting
55% Helderheid
Alle verlichting
Witte leds RGB
Fixscreen 1
Screen P1 Scre
my
open
close
All Fixscreens
Lighting
55% Brightness
All lighting White leds RGB
Lighting
55% Brightness
All lighting White leds RGB
3. Bediening van de Fixscreen*
Alle zonweringen gelijktijdig bedienen
Eén zonwering individueel bedienen
Met de MY-toets kan u een voorkeurspositie instellen. Instellen van deze
My-positie gebeurt door de zonwering eerst naar de gewenste positie te
bewegen en daarna te blijven drukken op de My-toets tot de zonwering
een korte op en neerbeweging maakt ter bevestiging.
Zonwering naar boven/beneden bewegen.
Tijdens het bewegen wordt de MY-toets in het midden een STOP-toets,
waarmee u de beweging op elk moment kunt stoppen.
Door te verslepen beweegt u de zonwering naar boven/beneden in de
gewenste positie.
Fixscreen 1
Screen P1 Scre
my
openen
dicht
Alle Fixscreens
Fixscreen 1
Screen P1
Scre
my
open
close
All Fixscreens
Fixscreen 1
Screen P1 Scre
my
openen
dicht
Alle Fixscreens
Fixscreen 1
Screen P1 Scre
my
open
close
All Fixscreens
Fixscreen 1
Screen P1 Scre
my
open
close
All Fixscreens
Fixscreen 1
Screen P1 Scre
my
open
close
All Fixscreens
Fixscreen 1
Screen P1 Scre
my
open
close
All Fixscreens
* Fixscreen gestuurd via Somfy io
* Witte led verlichting gestuurd via Somfy io

12
Heat P1 H
Verwarming
AAN
Alle verwarmingen
Heat P1 H
Verwarming
AAN
Alle verwarmingen
Heat P1 H
Verwarming
UIT
Alle verwarmingen
Heat P1 H
Verwarming
AAN
Alle verwarmingen
Bediening van lamellendak, Fixscreen, verlichting en verwarming
via de Renson Connect app (vervolg)

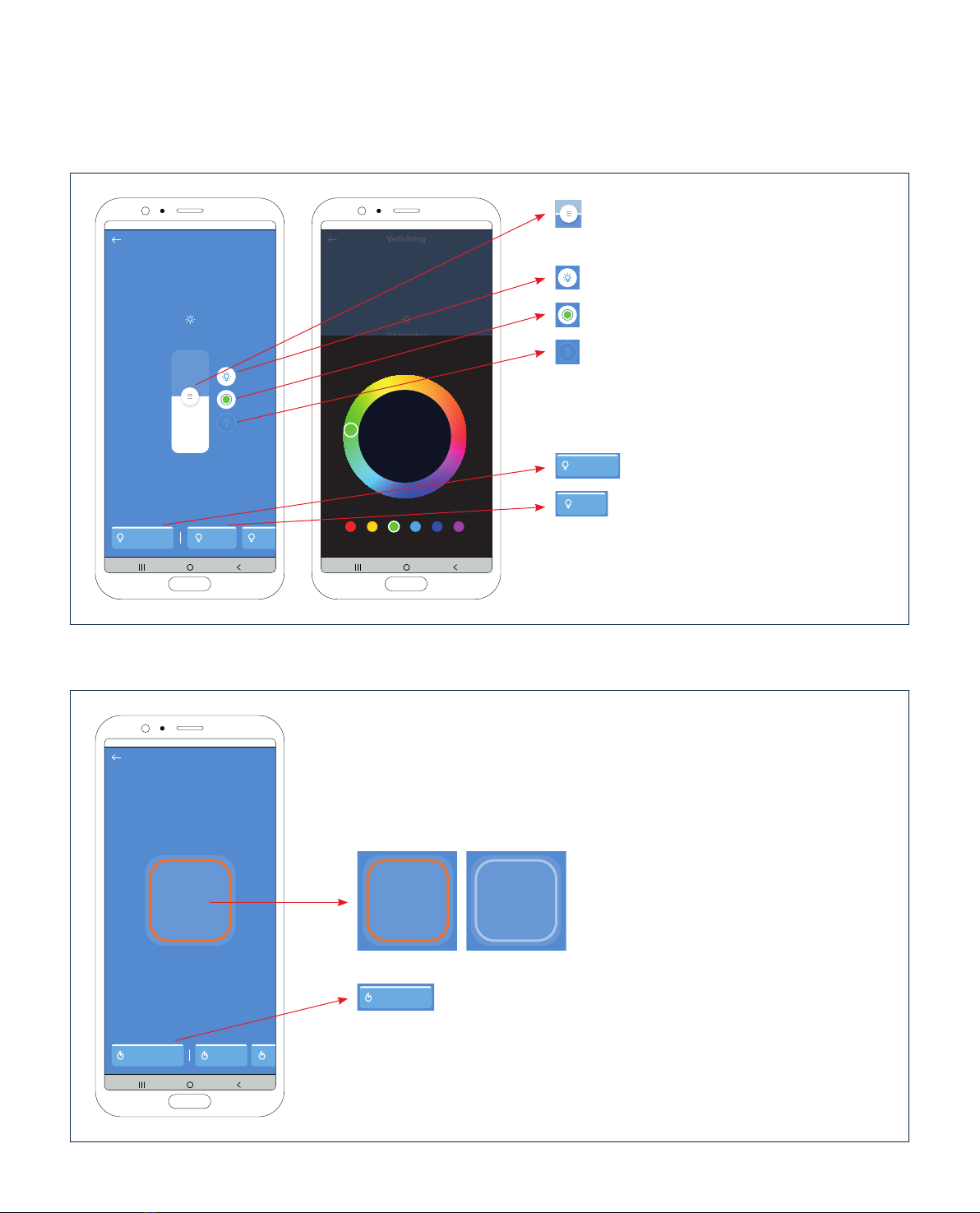

6. Bediening van de verwarming
Alle verwarmingen gelijktijdig bedienen
De verwarming aan- of uitschakelen
Verlichting
55% Helderheid
Alle verlichting RGB leds RGB 1 Alle verlichting RGB leds RGB 1
Verlichting
55% Helderheid
5. Bediening van de RGB led verlichting*
Alle verlichtingen gelijktijdig bedienen
Eén verlichting individueel bedienen
Een kleur kiezen voor de verlichting
De verlichting uitschakelen
De verlichting inschakelen (helderheid 100%)
Door te verslepen kan u de helderheid van de
verlichting wijzigen.
Lighting
55% Brightness
All lighting
RGB leds
RGB 1
Verlichting
55% Helderheid
Alle verlichting
RGB leds RGB 1
Fixscreen 1
Screen P1 Scre
my
open
close
All Fixscreens
Lighting
55% Brightness
All lighting White leds RGB
Lighting
55% Brightness
All lighting White leds RGB
Lighting
55% Brightness
All lighting RGB leds RGB 1
* RGB led verlichting gestuurd via Somfy io

13
NL
BEDIENING via Renson Connect

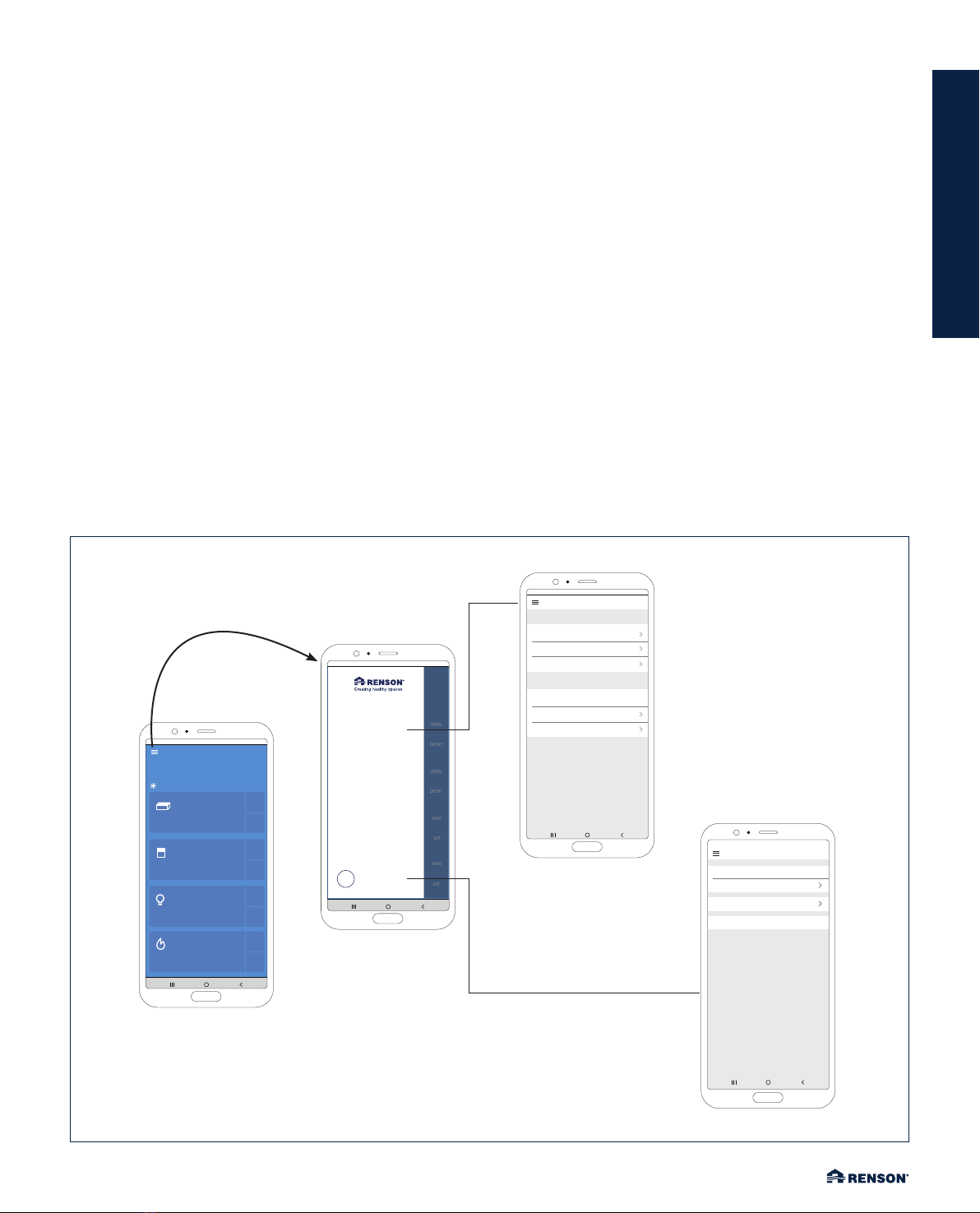

Applicatie instellingen
1. Via het menu in de linkerbovenhoek kan u een aantal instellingen oproepen en wijzigen.
2. Instellingen > Kamers
∫Enkel te gebruiken indien u ook screens aan uw woning hebt en deze wil toevoegen in de app.
∫U kan elke zonwering toewijzen aan één bepaalde kamer.
∫Zo zijn de zonweringen makkelijk en overzichtelijk bedienbaar per kamer.
3. Instellingen > Toestellen
∫Overzicht van de toestellen die reeds geconfigureerd zijn in de app.
∫Hier kan u een nieuw toestel (TaHoma Smart Home Hub of Skye lamellendak) toevoegen in de app.
4. Instellingen > Componenten
∫Overzicht van de gekoppelde componenten aan elk toestel.
5. Gebruikersprofiel
∫Naam en email van de gebruiker
∫Actieve versie van de app
∫Mogelijkheid om uw wachtwoord opnieuw in te stellen
6. Home
∫Selecteer home om terug te keren naar het bedieningscherm van de app.
Home
Hello
kg
OPEN
DICHT
OPEN
DICHT
AAN
UIT
AAN
UIT
Home
Instellingen
Ondersteuning
Naam Voornaam
Home
Profiel
Email [email protected]
Profiel info
Wachtwoord opnieuw instellen
Afmelden
Home
4.1.0
Instellingen
ALGEMEEN
Kamers
Toestellen
Componenten
OVER DEZE APP
App versie
Privacybeleid
Algemene voorwaarden
Hallo
OPEN
DICHT
OPEN
DICHT
AAN
UIT
AAN
UIT
Daken
2 daken
Fixscreen
3 Fixscreen
Verlichting
4 verlichtingen
Verwarming
1 verwarming
1°C, sneeuw
Home

14

15
NL
BEDIENING via handzender
BEDIENING
VIA HANDZENDER
Voor het eerst connecteren
Uw installateur is verantwoordelijk voor de installatie en activering van de overkapping.

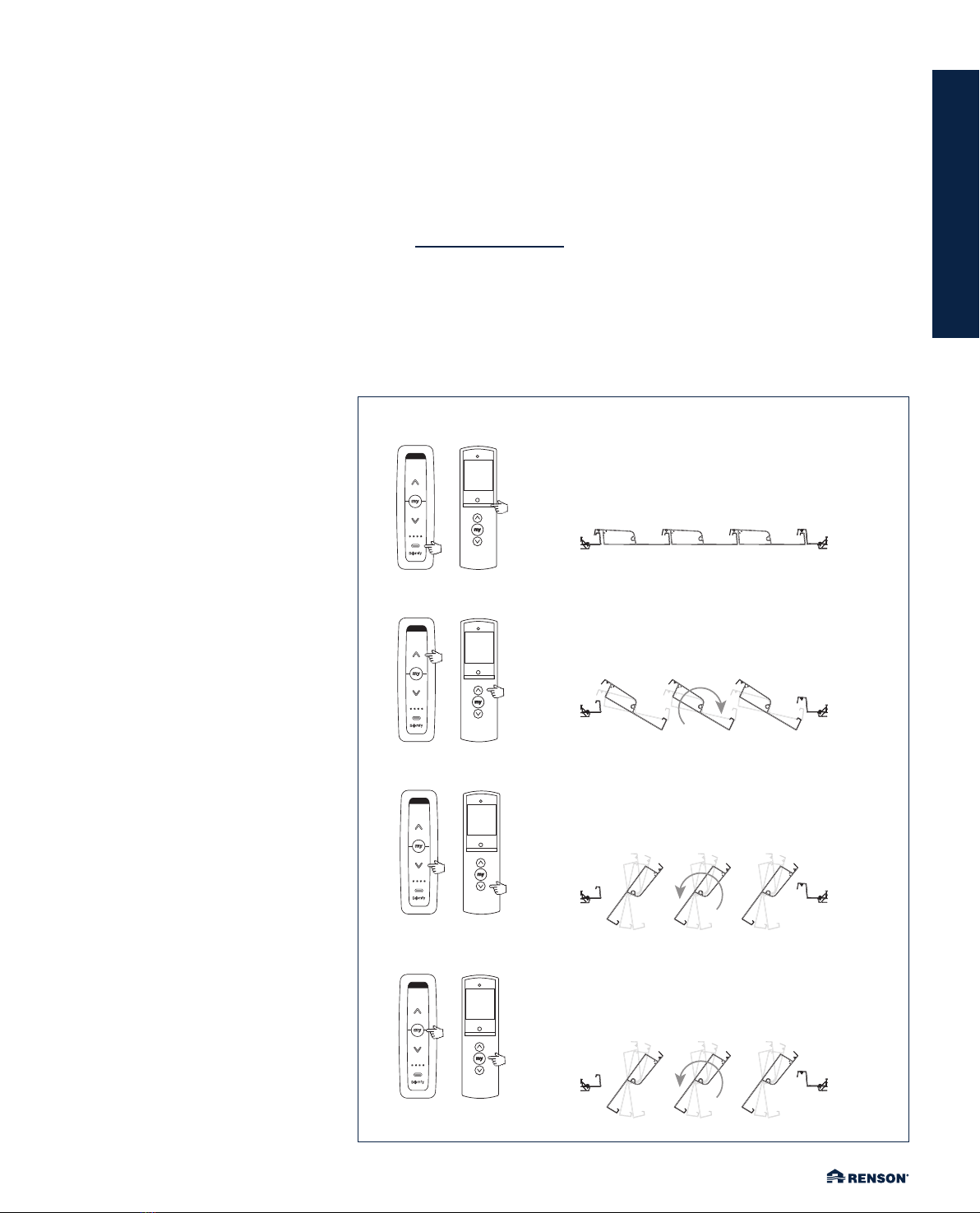

Bedienen van het dak via
handzender
Het dak van uw terrasoverkapping kan
eenvoudig bediend worden door middel
van een Somfy handzender (RTS / io).
Selecteer het kanaal van het dak op de handzender.
Druk op de pijl naar boven om de lamellen van het
dak te openen.
Druk op de pijl naar beneden om de lamellen van het
dak te sluiten.
Druk op de my toets om de beweging van het ope-
nen of sluiten van de lamellen van het dak te stoppen.

16

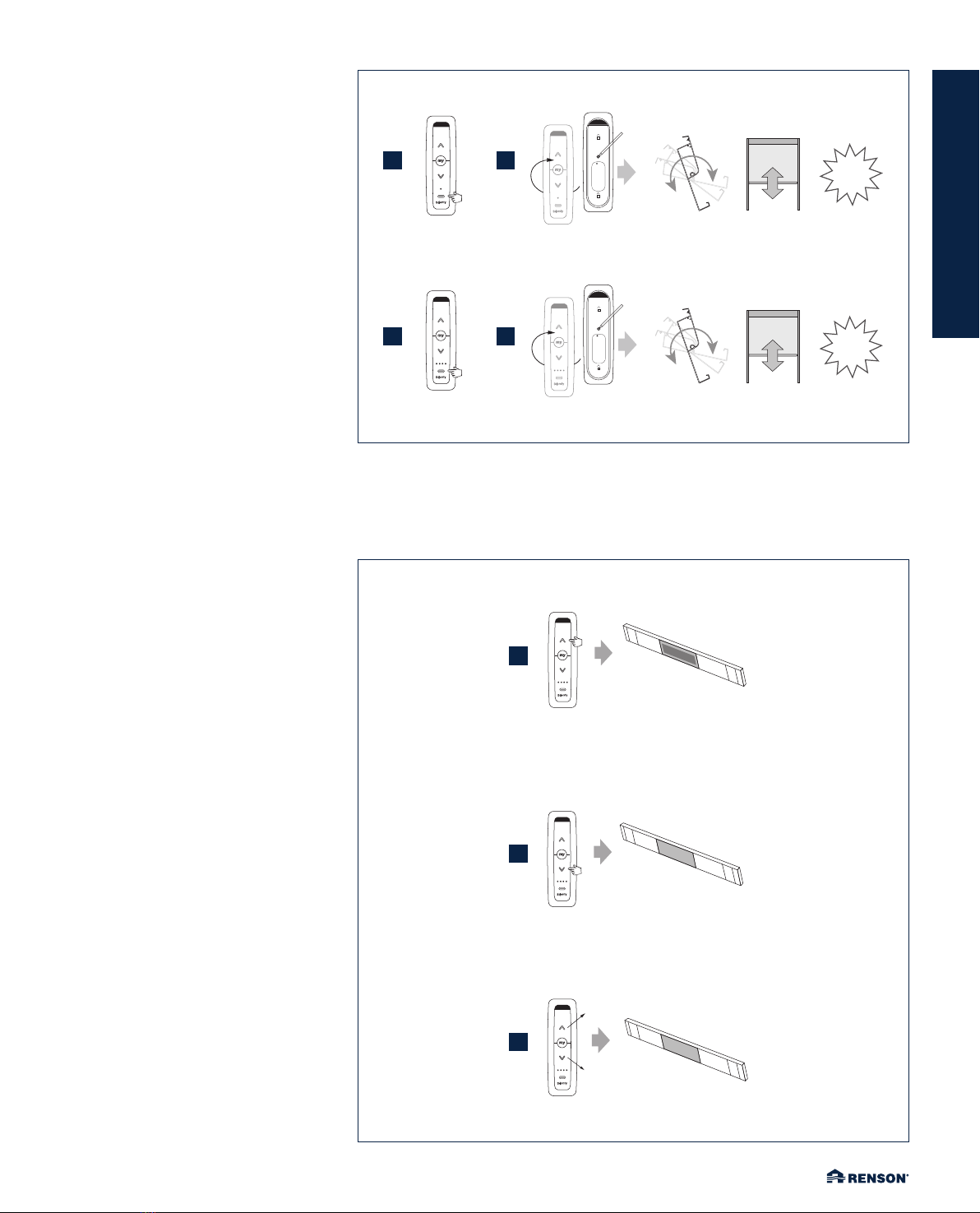

Bedienen van de ledlamellen (Lineo led) via handzender
De ledlamellen van uw terrasoverkapping kunnen eenvoudig bediend worden door middel van een Somfy handzender (RTS / io).
Selecteer het kanaal van de ledlamellen op de handzender.
A. Druk kort op de UP toets van de Situo zender. De Lineo led gaat oplichten op de max. intensiteit (100%).
B. Druk kort op de DOWN toets van de Situo zender. De Lineo led gaat uit (0%).
C. U kan de intensiteit verhogen door op de UP toets van de Situo zender te drukken. Hoe langer u drukt, hoe intenser de Lineo
led gaat oplichten. Met een Situo VARIATION zender, kan u de intensiteit verhogen via het scrollwiel.
D. U kan de intensiteit verlagen door op de DOWN toets van de Situo zender te drukken. Hoe langer u drukt, hoe minder intens de
Lineo led gaat oplichten. Met een Situo VARIATION zender, kan u de intensiteit verlagen via het scrollwiel.
E. U kan een bepaalde intensiteit van de Lineo led instellen als voorkeur.
Laat de Lineo led daarvoor eerst oplichten in de gewenste intensiteit (zie punt C en D).
Daarna drukt u (langer dan 5 sec.) op de MY knop van de Situo zender, tot de Lineo led 3 x knippert ter bevestiging dat deze
intensiteit als voorkeur is opgeslagen.
F. Druk kort op de MY knop. De Lineo led gaat oplichten in uw voorkeur intensiteit (ingesteld via punt E).
Afzonderlijk bedienen van ledlamellen (Lineo led) - aan-, uitzetten, dimmen
Dit is mogelijk als de installateur dit zo instelde. Na installatie dient men elke ledlamel apart in te stellen. Meestal wordt elke ledlamel
op hetzelfde kanaal op de afstandsbediening geprogrammeerd, waardoor u uiteindelijk alle leds samen gaat bedienen.
Als u bij de programmatie elke ledlamel op een ander kanaal instelt op de afstandsbediening, kan u ze afzonderlijk bedienen.
Opmerking: Bij een Nina handzender zitten de ledlamellen altijd op een apart kanaal.
A
C
D
E F
B
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F
0,5 sec. My position
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
C
+ +
E
A0,5 sec.
> 5 sec.
3 x
D
B
0,5 sec. OFF
ON (100%) ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
C
+ +
E
A
0,5 sec.
> 5 sec.
3 x
D
B0,5 sec. OFF
ON (100%)
ON ( 0 .... 100%)
- -
OFF ( 100 .... 0 %) F0,5 sec. My position
ON (0 - 100%)
ON (0 - 100%)
ON (0 - 100%)
OFF (100 - 0%)

17
NL
BEDIENING via handzender
Bedienen van de witte led verlichting via handzender
De witte led verlichting van uw terrasoverkapping kan eenvoudig bediend worden door middel van een Somfy handzender
(RTS / io).
Selecteer het kanaal van de witte led op de handzender.
A. Druk kort op de UP toets van de Situo zender. De witte led gaat oplichten op de max. intensiteit (100%).
B. Druk kort op de DOWN toets van de Situo zender. De witte led gaat uit (0%).
C. U kan de intensiteit verhogen door op de UP toets van de Situo zender te drukken. Hoe langer u drukt, hoe intenser de witte led
gaat oplichten. Met een Situo VARIATION zender, kan u de intensiteit verhogen via het scrollwiel.
D. U kan de intensiteit verlagen door op de DOWN toets van de Situo zender te drukken. Hoe langer u drukt, hoe minder intens de
witte led gaat oplichten. Met een Situo VARIATION zender, kan u de intensiteit verlagen via het scrollwiel.
E. U kan een bepaalde intensiteit van de witte led instellen als voorkeur.
Laat de witte led daarvoor eerst oplichten in de gewenste intensiteit (zie punt D en E).
Daarna drukt u (langer dan 5 sec.) op de MY knop van de Situo zender, tot de witte led 3 x knippert ter bevestiging dat deze
intensiteit als voorkeur is opgeslagen.
F. Druk kort op de MY knop. De witte led gaat oplichten in uw voorkeur intensiteit (ingesteld via punt F).
Regelen van de regensensor
∫De regensensor is niet instelbaar; het regent immers of het regent niet. De regensensor detecteert vocht op zijn verwarmd
detectie oppervlak.
∫De sensor wordt steeds tot een paar graden boven de omgevingstemperatuur verwarmd, zodat er zich geen condens kan
vormen op de sensor.
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
F
LED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED
LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED
LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
B C
LED
ON (100 %)
LED
OFF
D
0,5 sec. 0,5 sec.
LED LED LED
ON (0 ... 100 %)
+ +
LED LED LED
OFF (100 ... 0 %)
+ +
E
FLED
> 5 sec.
LED
3 x
0,5 sec.
HLED
MY POSITION
A
A B
C
D
E F
ON (0 - 100%)
ON (0 - 100%)
ON (0 - 100%)
OFF (100 - 0%)

18
Bedienen van de RGB led verlichting met een RTS handzender
De RGB led verlichting van uw terrasoverkapping kan eenvoudig bediend worden door middel van een RTS handzender.
Selecteer het kanaal van de RGB led op de handzender.
A. Druk gelijktijdig de UP- (of DOWN-toets) en MY-toets in om de led te wijzigen naar een andere kleur.
B. Bij gelijktijdig (kort) indrukken van de UP- en DOWN-toets krijgt u een ander led programma; disco (knipperen), overflow, zelfde
kleur in overflow,...
C. Druk kort op de UP-toets om de led te activeren.
D. Druk kort op de DOWN-toets om de led uit te schakelen.
E. Door het blijven drukken op de UP-toets, kan u de intensiteit van de led verhogen.
F. Door het blijven drukken op de DOWN-toets, kan u de intensiteit van de led verlagen.
AB
CFD E
AB
C D
LED
RGB
LED
RGB
LED
RGB
PROGRAM 1
ON
LED
RGB
OFF
PROGRAM 2 PROGRAM 3
LED
RGB
LED
RGB
LED
RGB
LED
RGB
E
0,5 sec.
0,5 sec. 0,5 sec.
LED
RGB
0 % - 100 %
F
LED
RGB
100 % - 0 %
AB
C D
LED
RGB
LED
RGB
LED
RGB
PROGRAM 1
ON
LED
RGB
OFF
PROGRAM 2 PROGRAM 3
LED
RGB
LED
RGB
LED
RGB
LED
RGB
E
0,5 sec.
0,5 sec. 0,5 sec.
LED
RGB
0 % - 100 %
F
LED
RGB
100 % - 0 %
AB
C D
LED
RGB
LED
RGB
LED
RGB
PROGRAM 1
ON
LED
RGB
OFF
PROGRAM 2 PROGRAM 3
LED
RGB
LED
RGB
LED
RGB
LED
RGB
E
0,5 sec.
0,5 sec.
0,5 sec.
LED
RGB
0 % - 100 %
F
LED
RGB
100 % - 0 %
AB
C D
LED
RGB
LED
RGB
LED
RGB
PROGRAM 1
ON
LED
RGB
OFF
PROGRAM 2 PROGRAM 3
LED
RGB
LED
RGB
LED
RGB
LED
RGB
E
0,5 sec.
0,5 sec.
0,5 sec.
LED
RGB
0 % - 100 %
F
LED
RGB
100 % - 0 %
AB
C D
LED
RGB
LED
RGB
LED
RGB
PROGRAM 1
ON
LED
RGB
OFF
PROGRAM 2 PROGRAM 3
LED
RGB
LED
RGB
LED
RGB
LED
RGB
E
0,5 sec.
0,5 sec. 0,5 sec.
LED
RGB
0 % - 100 %
F
LED
RGB
100 % - 0 %
AB
C D
LED
RGB
LED
RGB
LED
RGB
PROGRAM 1
ON
LED
RGB
OFF
PROGRAM 2 PROGRAM 3
LED
RGB
LED
RGB
LED
RGB
LED
RGB
E
0,5 sec.
0,5 sec. 0,5 sec.
LED
RGB
0 % - 100 %
F
LED
RGB
100 % - 0 %
Bedienen van de RGB led verlichting met een IO handzender
De RGB led verlichting van uw terrasoverkapping kan eenvoudig bediend worden door middel van een io handzender.
Selecteer het kanaal van de RGB led op de handzender.
Opmerking: Dimmen van de RGB leds + veranderen van kleur kan op io enkel met een Situo Variation handzender die in modus 2 staat.
A. Druk kort op de UP-toets om de led te activeren.
B. Druk kort op de DOWN-toets om de led uit te schakelen.
C. Het dimmen van de leds gebeurt met het scrollwieltje. Door in wijzerszin te scrollen, kan u de intensiteit van de led verhogen.
D. Door in tegenwijzerszin te scrollen, kan u de intensiteit van de led verlagen.
E. Druk langer dan 1 sec. op de pijltjes toets om de kleurenloop te starten.
Druk op de MY-toets om de kleurenloop te stoppen op het gewenste kleur.
A
D E
B C
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
LED
RGB
B
A
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
OFF
0,5 sec.
Smfy
Manu
Auto
LED
RGB
ON
0,5 sec.
CD
ELED
RED
> 3 sec.
LED
BLUE
LED
GREEN
F
LED
BLUE
STOP
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
LED
RGB
B
A
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
OFF
0,5 sec.
Smfy
Manu
Auto
LED
RGB
ON
0,5 sec.
CD
ELED
RED
> 3 sec.
LED
BLUE
LED
GREEN
FLED
BLUE
STOP
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
LED
RGB
B
A
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
OFF
0,5 sec.
Smfy
Manu
Auto
LED
RGB
ON
0,5 sec.
CD
ELED
RED
> 3 sec.
LED
BLUE
LED
GREEN
FLED
BLUE
STOP
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
LED
RGB
B
A
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
OFF
0,5 sec.
Smfy
Manu
Auto
LED
RGB
ON
0,5 sec.
CD
ELED
RED
> 3 sec.
LED
BLUE
LED
GREEN
FLED
BLUE
STOP
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
LED
RGB
B
A
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
OFF
0,5 sec.
Smfy
Manu
Auto
LED
RGB
ON
0,5 sec.
CD
ELED
RED
> 3 sec.
LED
BLUE
LED
GREEN
FLED
BLUE
STOP
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
Smfy
Manu
Auto
LED
RGB
B
A
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
LED
RGB
OFF
0,5 sec.
Smfy
Manu
Auto
LED
RGB
ON
0,5 sec.
CD
ELED
RED
> 3 sec.
LED
BLUE
LED
GREEN
FLED
BLUE
STOP
ON (0 - 100%)
Led lamellen
Situo VARIATION
Witte led
RGB led
OFF (100 - 0%)
ON (0 - 100%) OFF (100 - 0%)
ON (0 - 100%)
color 1 color 2 color 3
> 1 sec
OFF (100 - 0%)
RGB RGB
RGB led
RGB RGB RGB
RGB RGB
color 1 color 2 color 3
> 1 sec
RGB led
RGB RGB RGB
ON (0 - 100%)
RGB RGB
ON (0 - 100%)
RGB RGB
OFF (100 - 0%)
RGB RGB
OFF (100 - 0%)
RGB RGB
color 1 color 2 color 3
> 1 sec
RGB RGB RGB
color 1 color 2 color 3
> 1 sec
RGB RGB RGB

19
NL
BEDIENING via handzender
Bedienen van het
verwarmingselement
De Beam-heat of Lineo-heat is standaard
exclusief ontvanger, zender en sturing.
Door plaatsing van een optionele Heating
Receiver kan u de verwarming bedienen
met een Somfy handzender.
A. Druk op de UP toets van de Situo zen-
der om het verwarmingselement in te
schakelen.
B. Druk op de DOWN toets van de Situo
zender om het verwarmingselement
uit te schakelen.
C. Door het blijven drukken op de UP-
toets, kan u de intensiteit van het
verwarmingselement vermeerderen (0
- 33 - 66 - 100%).
Door het blijven drukken op de
DOWN-toets, kan u de intensiteit van
het verwarmingselement verminderen
(100 - 66 - 33 - 0%).
Opmerking: Bij de IO receiver kan de
heat enkel aan/uit, je kan dus niet dim-
men.
A
B
C
prog
Smfy
Situo5 io Pure II
ON > OFF
0,5 sec.
0,5 sec.
0,5 sec.
0% - 33% - 66% - 100%
100% - 66% - 33% - 0%
ON OFF
ON > OFF
prog
Smfy
Situo5 io Pure II
ON > OFF
0,5 sec.
0,5 sec.
0,5 sec.
0% - 33% - 66% - 100%
100% - 66% - 33% - 0%
ON OFF
ON > OFF
ON
prog
Smfy
Situo5 io Pure II
ON > OFF
0,5 sec.
0,5 sec.
0,5 sec.
0% - 33% - 66% - 100%
100% - 66% - 33% - 0%
ON OFF
ON > OFF
OFF
Programmatie van de
Situo handzender kopiëren
naar een andere Situo
handzender
A. Kies het kanaal dat u wenst te kopië-
ren op Situo 1 (lamellendak, fixscreen,
led,...).
B. Druk meer dan 3 sec. op de PROG
knop achteraan op de Situo 1 zender
tot de lamellen heen en weer bewe-
ging maken, de Fixscreen een korte
op- en neergaande beweging maken
of de led knippert.
C. Kies het gewenste kanaal op Situo 5
waarnaar u wenst te kopiëren.
D. Druk kort op de PROG knop achter-
aan op de Situo 5 zender.
A B
C D
prog
Smfy
Situo1 io Pure II
prog
Smfy
Situo5 io Pure II
SITUO 1
SITUO 5
SITUO 1
> 3 sec.
SITUO 5
0,5 sec.
prog
Smfy
Situo1 io Pure II
prog
Smfy
Situo5 io Pure II
SITUO 1
SITUO 5
SITUO 1
> 3 sec.
SITUO 5
0,5 sec.
prog
Smfy
Situo1 io Pure II
prog
Smfy
Situo5 io Pure II
SITUO 1
SITUO 5
SITUO 1
> 3 sec.
SITUO 5
0,5 sec.
prog
Smfy
Situo1 io Pure II
prog
Smfy
Situo5 io Pure II
SITUO 1
SITUO 5
SITUO 1
> 3 sec.
SITUO 5
0,5 sec.
LED
LED
100%
0%
Enkel bij RTS!

20
OPTIE 3
Sound beam met versterker bedienen met een audio systeem zonder versterker
L
SPEAKERS
R
L
OUT
ANALOG
IN
R
L
SPEAKERS
R
L
OUT
ANALOG
IN
R
RCA kabel
Luidspreker
RECHTS
Audio systeem
zonder versterker
Geïntegreerde
versterker
Luidspreker
LINKS
Heat & Sound beam - mogelijke audio aansluitingen
L
SPEAKERS
R
L
OUT
ANALOG
IN
R
Luidsprekerkabel (links)
Luidsprekerkabel (rechts)
Luidspreker
RECHTS
OPTIE 1
Sound beam zonder versterker bedienen met een audio systeem met versterker (vb. Sonos, Bose)
L
SPEAKERS
R
L
OUT
ANALOG
IN
R
Audio systeem
met versterker
OPTIE 2
Sound beam met versterker bedienen via tablet of smartphone (vb. spotify, itunes) (incl. bluetooth)
L
SPEAKERS
R
L
OUT
ANALOG
IN
R
Luidspreker LINKS
Luidspreker
RECHTS
230V
3G1,5 kabel (van de versterker)
L
SPEAKERS
R
L
OUT
ANALOG
IN
R
Playlist op
tablet / smartphone
Geïntegreerde
versterker
Luidspreker LINKS
