Conversion Manual for the
ES38 (RHFE-1004RFA)
(RHFE-1004FTA)
Energysaver ®
Gas Direct Vent Wall Furnace
English
Technical Data......................... 2
High Altitude Installaton ........... 2
Conversion Procedure ............. 3
Parts List................................ 11
Français
Données Techniques ............... 7
Haute Altitude Installtion .......... 7
Procédure de conversion ......... 8
Liste des Pièces..................... 11
Indicates an imminently hazardous situation which, if not avoided, will result
in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result
in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result
in minor or moderate injury. It may also be used to alert against unsafe
practices.
This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or
hurt you and others.
DANGER
CAUTION
WARNING
Safety Symbols
WARNING
This conversion kit shall be installed by a qualified service agency in
accordance with the manufacturer’s instructions and all applicable codes and
requirements of the authority having jurisdiction. If the information in these
instructions is not followed exactly, a fire, explosion or production of carbon
monoxide may result causing property damage, personal injury or loss of life.
The qualified service agency is responsible for the proper installation of this
kit. The installation is not proper and complete until the operation of the
converted appliance is checked as specified in the manufacturer’s instructions
supplied with the kit.
⇒for the conversion from
Natural Gas (NG) to Liquid
Propane Gas (LPG)
⇒for the conversion from
Liquid Propane Gas (LPG) to
Natural Gas (NG)
⇒for adjustments at high altitude
(greater than 2000 ft / 610 m)

2 Rinnai Corporation ES38 Conversion Manual
Conversion of the appliance for operation at high altitudes (> 2000 ft, 610 m) requires the completion of the
section, Adjust Gas Pressure Settings, using the high altitude manifold test pressures above. No parts need to be
replaced for high altitude.
High Altitude Installation
For high altitude installations in Canada, the conversion shall be carried out by a manufacturer’s authorized
representative, in accordance with the requirements of the manufacturer, provincial or territorial authorities having
jurisdiction and in accordance with the requirements of CAN/CGA-B149.1 or CAN/CGA-B149 installation codes.
The input rate can be verified by following the procedure in the National Fuel Gas Code (NFPA54 / ANSI Z223.1,
2006 or latest edition).
Technical Data
Natural Gas Propane Gas
Burner Orifice - High 1004F-2031-B-1.80
0.071 in (1.80 mm)
1004F-2031-A-0.95
0.037 in (0.95 mm)
Burner Orifice - Low 1004F-2036-B-1.95
0.077 in (1.95 mm)
Damper Adjustment Front Right Left Front Right Left
7/10 10/10 10/10 10/10 10/10 10/10
1004F-2036-A-1.20
0.047 in (1.20 mm)
Natural Gas Propane Gas
Code A1 A2 A3 A4 L1 L2 L3 L4
Altitude 0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
Manifold test
pressure -
W.C. Low
1.97 in
(50 mm)
1.97 in
(50 mm)
1.97 in
(50 mm)
1.97 in
(50 mm)
4.29 in
(109 mm)
4.29 in
(109 mm)
4.29 in
(109 mm)
4.29 in
(109 mm)
Manifold test
pressure -
W.C. High
3.7 in
(94 mm)
3.3 in
(83 mm)
3.0 in
(76 mm)
2.8 in
(70 mm)
10.1 in
(257 mm)
9.1 in
(232 mm)
8.3 in
(212 mm)
7.6 in
(194 mm)
Natural Gas Propane Gas
Minimum supply gas pressure 5.0 in (127 mm) W.C. 11.0 in (280 mm) W.C.
Maximum supply gas pressure 10.5 in (267 mm) W.C. 13.0 in (330 mm) W.C.
BTU/hour input Low 10,500 High 38,400 Low 10,500 High 36,500
BTU/hour output Low 8,400 High 30,720 Low 8,400 High 29,200

Rinnai Corporation ES38 Conversion Manual 3
Confirm that the inlet gas pressure is between the minimum and maximum pressures allowed for this appliance.
CAUTION
Conversion Procedure
The gas supply shall be shut off prior to disconnecting the electrical power, before
proceeding with the conversion.
1. Remove 2 screws that hold the front panel in
place.
2. Pull panel forward from the top of unit out about 3
inches. Reach inside electrical compartment and
unplug the indicator lamp assembly. Lift panel up
and set it off the unit. Remove both side panels.
3. Remove all 3 gas tubes from the unit. Be careful
not to lose the O-rings on each end of the gas
tubes. Always ensure there is an O-ring in each
port of the gas valve and in each of the orifices
before reinstalling gas tubes.
4. Replace all 3 burner orifices with the proper size
required for gas type being used. Refer to the
Technical Data section.
5. Propane gas unit air shutter settings:
Loosen set screw on air adjustment rods. Adjust
all 3 air shutters to 100% air, no notches will be
showing on the rods when adjusted correctly. The
air rods can be found directly under each gas line
at the combustion chamber. Retighten set screw
once adjustments have been made.
Natural gas unit air shutter settings:
Loosen set screw on air adjustment rods. Adjust
the right rear and left hand air shutters to 100%
air, no notches will be showing on the rods when
adjusted correctly. Adjust the right front air shutter
to where 3 notches are showing - this is 70% air.
The air rods can be found directly under each gas
line at the combustion chamber. Retighten set
screw once adjustments have been made.
NOTICE
The low fire orifice has a longer shoulder than the high
fire orifices. When converting products, please ensure
all instructions are followed. You must readjust
manifold gas pressure on the appliance following
manufacturer’s instructions and replace all 3 burner
orifices and rest air shutters. Failure to follow the
manufacturer’s instructions may result in damage to
the unit. If you have not been properly trained on
converting this product, please do not proceed.
Contact a qualified service agency to perform
conversion.
6. Ensure all 3 gas tubes have been reinstalled and
tightened. Leak test all gas tube connections to
ensure O-rings were reinstalled and all fittings
have been retightened.
7. Gas pressure must be readjusted when converting
form one gas type to the other. Follow the
procedure, Adjust Gas Pressure Settings.

4 Rinnai Corporation ES38 Conversion Manual
Adjust Gas Pressure Settings
1. Turn off the gas and the power supply.
2. Remove one test point screw (1/8 NPT tap) with 3/16
Allen wrench and attach the manometer to the test
port. Ensure that the manometer is properly
calibrated.
3. Turn on the gas and power supply to the appliance.
With the unit in the Off position, press the SW1 switch
at the top of PC board until it beeps.
4. Select the correct code for gas type and altitude on
the LED display using ▲and ▼buttons:
L1: Propane gas below 2000 ft (610 m)
L2: Propane gas 2001-5200 ft (611-1585 m)
L3: Propane gas 5201-7700 ft (1586-2347 m)
L4: Propane gas 7701-10200 ft (2348-3109 m)
A1: Natural gas below 2000 ft (610 m)
A2: Natural gas 2001-5200 ft (611-1585 m)
A3: Natural gas 5201-7700 ft (1586-2347 m)
A4: Natural gas 7701-10200 ft (2348-3109 m)
5. Press the SW1 switch to enter the gas code into
memory.
6. Press the ON/OFF button to operate the appliance.
7. Press the SW1 switch. The LED will display two
digits - a “7” and another number.
8. Press the SW1 switch again to change to the low
pressure mode. The LED will display “PL”.
9. Compare the pressure reading on the manometer to
the correct table for your gas type. If necessary
adjust the low fire pressure using the ▲and ▼
buttons. Press the Economy switch to record into
CAUTION
Do not touch any other areas on the PC board
besides the “SW” switches while power is supplied to
the appliance. Parts of the PC board are supplied
with 120 volts AC.
CAUTION
Do not touch the areas at or near the exhaust. This
area becomes very hot and could cause burns.
CAUTION
Do not insert hands or objects into the circulation fans
while they are running. Injury or mechanical
malfunction may occur.
The LED display turns blank and the unit returns
to the normal off mode. You are now ready to
program in your correct low fire and high fire gas
pressure setting. Follow the procedure below for
setting the manifold gas pressure. Do not adjust
gas pressure on this appliance using the screw
on top of the gas valve.
Temp
Time
Display

Rinnai Corporation ES38 Conversion Manual 5
Adjust Gas Pressure Settings

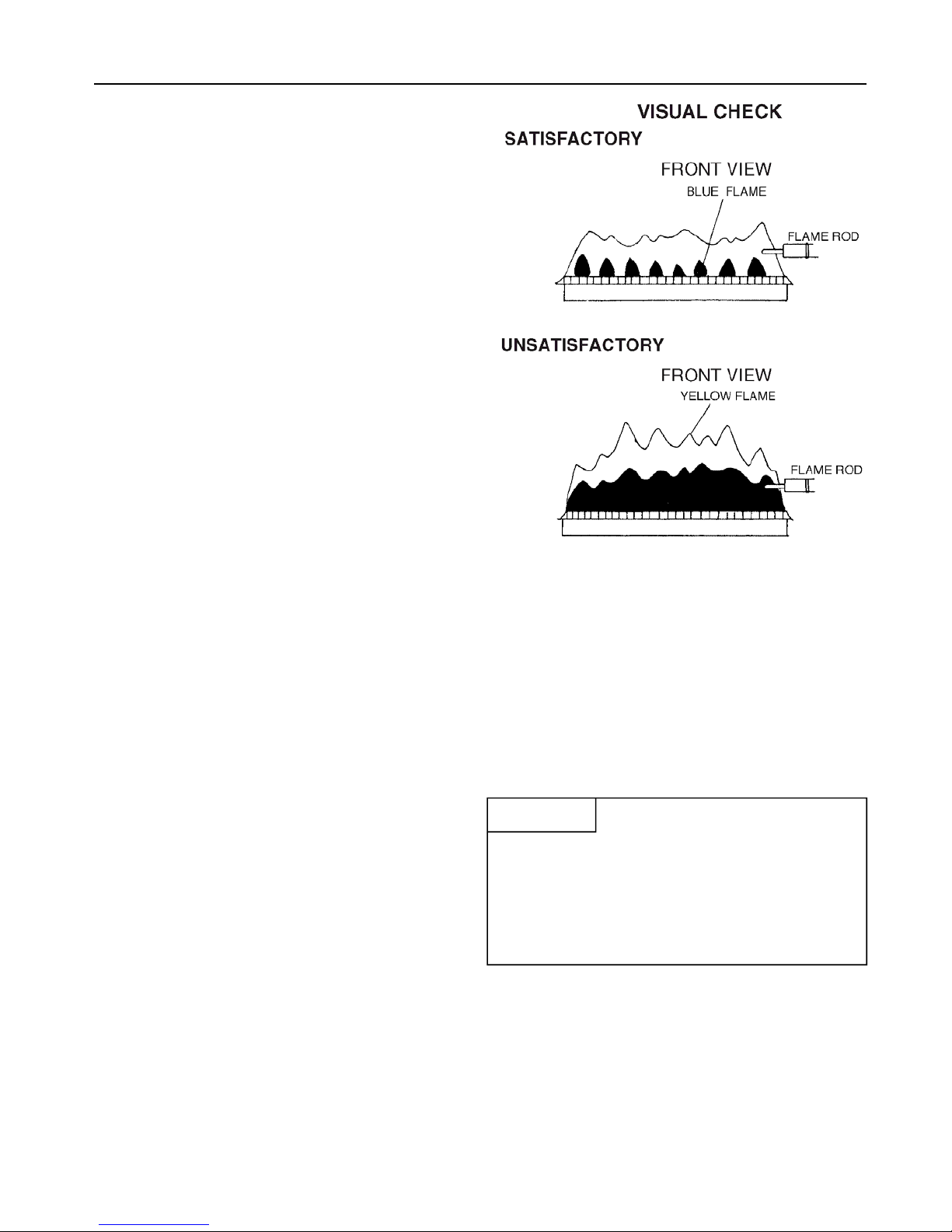

Check that the burner flames are operating normally.
The flame can be seen through the circular window
through the louvers.
When operating normally the burner flame should
appear as long, clear, blue, stable, streaks. Yellow
flames or an orange color is abnormal and
maintenance is required.
Visual Inspection of Flame
Normal Operating Sequence
When you press the ON/OFF button, the LED display
will illuminate, the combustion fan will begin to run,
and the spark will ignite the main burner.
This heater has an automatic ignition system. When
the main burner has lit, the combustion lamp will glow
red, and the spark will stop.
memory. Press the SW1 switch twice.
10. The LED will display “PH” indicating high fire
mode.
11. Compare the pressure reading on the manometer
to the correct table for your gas type. If necessary
adjust the high fire pressure using the ▲and ▼
buttons. Press the Economy switch to record into
memory.
12. The LED will display two digits - a “7” and another
number. If the LED shows any thing else call
Rinnai Technical Support at 1-800-621-9419 for
assistance.
13. Press the ON/OFF button again. The LED display
turns blank and the appliance returns to the
normal OFF mode.
14. Remove manometer and install Allen head screw.
Operate the unit and
NOTE: If the LED display shows “HF” or “LF” do not
touch the ▲and ▼buttons or Economy button. In
this case push SW1.
• check the normal operating sequence
• visually inspect the flame
• check for gas leaks at the test points
1. Install the front panel and bottom cover.
2. Place the conversion plate (label) on the front
cover.
Final Assembly
The regulator has been factory pre-set. If the
pressure is incorrect, check the supply pressure first,
before making any adjustments to the appliance.
Also, if the low control pressure cannot be obtained,
adjust the adjustment screw on the proportional valve
to roughly set pressure and then recheck both the low
and high fire pressures.
NOTICE

6 Rinnai Société ES38 Manuel de Conversion
Manuel de Conversion pour
ES38 (RHFE-1004RFA)
(RHFE-1004FTA)
Chauffage au gaz à ventilation directe
avec économiseur d’énergie
AVERTISSEMENT
Cette trousse de conversion doit être installée par un technician agréé, selon les
instructions du fabricant et selon toutes les exigences et tous les codes pertinents de
l’autorité compétente. Assurezvous de bien suivre les instructions dans cette notice
pour réduire au minimum le risqué d’incendie, d’explosion ou la production de
monoxyde de carbone pouvant causer des dommages matériels, des blessures ou la
mort. Le technician agréé est responsible de l’installation de cette trousse.
L’installation n’est pas adéquate ni compléte tant que le bon fonctionnement de
l’appareil converti n’a pas été vérifié selon les instructions du fabricant fournies avec la
trousse.
⇒ pour la conversion du
gaz propane au gaz
naturel
⇒ pour la conversion du
gaz naturel au gaz
propane
⇒ pour réglage en haute
altitude
(greater than 2000 ft /
610 m)
Sécurité Du Consommateur
Indication d’une situation imminente dangereuse, qui si elle n’est pas évitée peut en-
traîner des blessures graves voire mortelles.
Indication d’une situation potentiellement dangereuse, qui si elle n’est pas
évitée peut entraîner des blessures graves voire mortelles.
Indication d’une situation potentiellement dangereuse, qui si elle n’est pas évitée
peut entraîner des blessures légères ou moyennes. On peur également l’utiliser pour
signaler des pratiques non sûres.
Ceci est un symbole relatif à la sécurité. Il vous prévient de dangers potentiels qui peuvent tuer ou
blesser vous et d'autres.
DANGER
AVERTISSEMENT
ATTENTION
English
Technical Data .........................2
High Altitude Installaton............2
Conversion Procedure..............3
Parts List ................................ 11
Français
Données Techniques ...............7
Haute Altitude Installtion........... 7
Procédure de conversion.......... 8
Liste des Pièces ..................... 11

Rinnai Société ES38 Manuel de Conversion 7
Haute Altitude Installation
Le débit de gaz peut être vérifié par après le procédé dans National Fuel Gas Code (NFPA54 / ANSI Z223.1,
2006 ou la dernière édition).
Le bon renedement représente 80% de la consommation estimée pour les installations canadiennes.
Données Techniques
Pour des installations d'altitude élevée au Canada, la conversion doit être effectuée en suivant les conditions
requises par les autorités des provinces ayant jurisdiction et conformément aux exigences 1 et 2 du Code
d’Installation CAN1-B149.
La conversion de l'appareil pour l'opération aux hautes altitudes (> 2000 ft, 610 m) exige l'achèvement de la
section, Ajuster les Cadres de Pression de Gaz, utilisant l'haute altitude les pressions de test diverses au-dessus.
Aucunes parties ont besoin d'être remplacé.
Gaz Naturel Gaz Propane
Code A1 A2 A3 A4 L1 L2 L3 L4
Altitudes 0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
Pression differ-
entielle du col-
lecteur - W.C.
Bas
1.97 in
(50 mm)
1.97 in
(50 mm)
1.97 in
(50 mm)
1.97 in
(50 mm)
4.29 in
(109 mm)
4.29 in
(109 mm)
4.29 in
(109 mm)
4.29 in
(109 mm)
Pression differ-
entielle du col-
lecteur - W.C.
Haut
3.7 in
(94 mm)
3.3 in
(83 mm)
3.0 in
(76 mm)
2.8 in
(70 mm)
10.1 in
(257 mm)
9.1 in
(232 mm)
8.3 in
(212 mm)
7.6 in
(194 mm)
Gaz Naturel Gaz Propane
Pression d’alimentation de gaz - Minimum 5.0 in (127 mm) W.C. 11.0 in (280 mm) W.C.
Pression d’alimentation de gaz - Maximum 10.5 in (267 mm) W.C. 13.0 in (330 mm) W.C.
BTU/heure consommation Bas 10,500 Haut 38,400 Bas 10,500 Haut 36,500
BTU/heure rendement Bas 8,400 Haut 30,720 Bas 8,400 Haut 29,200
Gaz Naturel Propane Gas
Orifice du Bruleur - Haut 1004F-2031-B-1.80
0.071 in (1.80 mm)
1004F-2031-A-0.95
0.037 in (0.95 mm)
Orifice du Bruleur - Bas 1004F-2036-B-1.95
0.077 in (1.95 mm)
Reglage Amortisseur Avant Droit Gauche Avant Droit Gauche
7/10 10/10 10/10 10/10 10/10 10/10
1004F-2036-A-1.20
0.047 in (1.20 mm)

8 Rinnai Société ES38 Manuel de Conversion
ATTENTION
Confirmer que la pression de gaz d'arrivée est entre les pressions de minimum et maximum a tenu le compte de
cet appareil

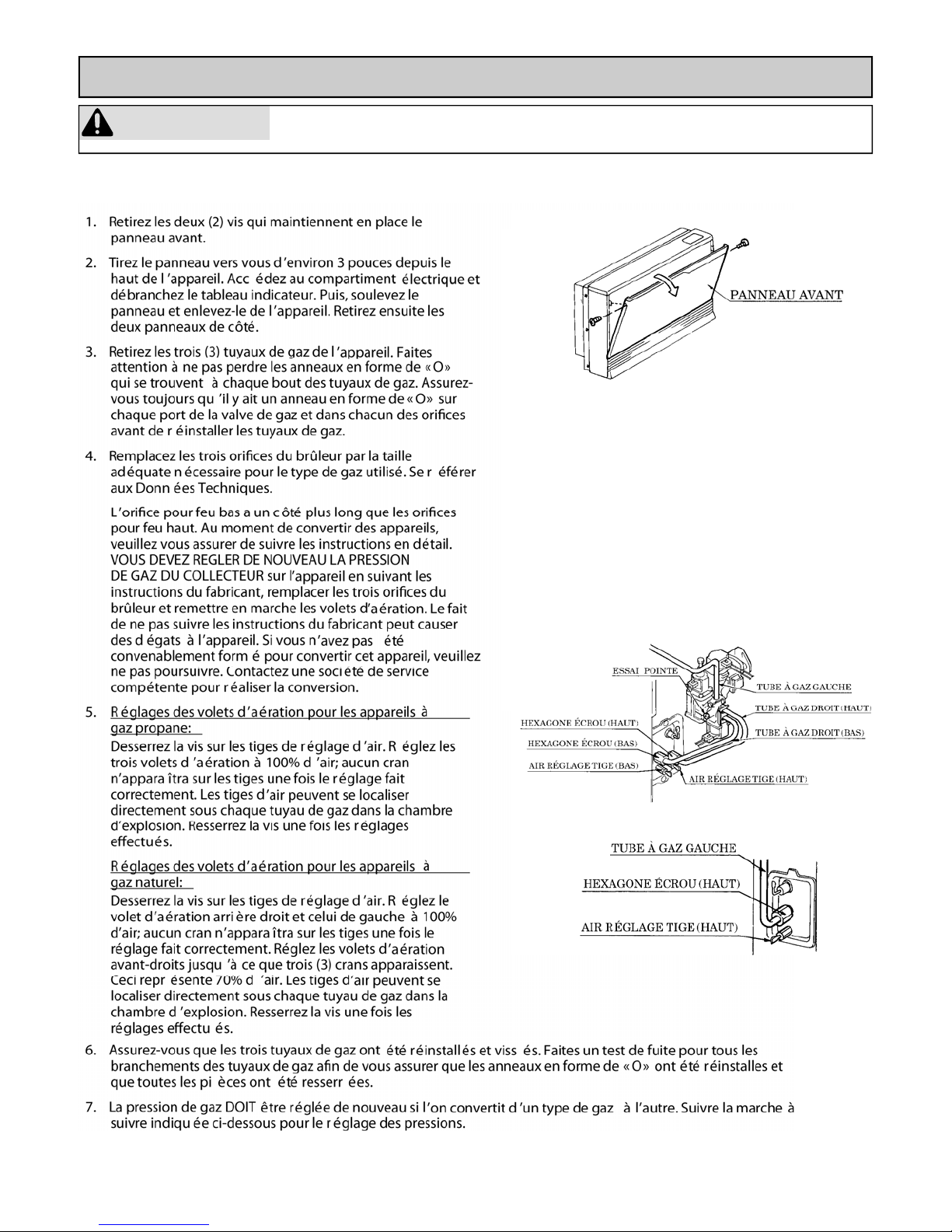

Procédure de Conversion
Avant d’effectuer la conversion, couper d’abord l’alimentation en gaz, ensuite, couper
l’alimentation électrique.

Rinnai Société ES38 Manuel de Conversion 9
Ajustage et Reglage de la Presion de Gas
Ne pas toucher aucuns autres secteurs sur le conseil
de PC outre les commutateurs de « SW » pendant
que le pouvoir est fourni à l'appareil. Les parties du
conseil de PC sont fournies avec 120 volts.
ATTENTION
ATTENTION
N'insérez pas les mains ou les objets dans les
ventilateurs de circulation tandis qu'ils fonctionnent.
Les dommages ou le défaut de fonctionnement
mécanique peuvent se produire.
ATTENTION
Ne pas toucher le secteur à près de l'échappement.
Ce secteur devient très chaud et pourrait causer des
brûlures.
1. Arrêtez l'alimentation de gaz et d'énergie.
2. Retirez le taraud de test 1/8 NPT avec une clé à 6
pans de 3/16 et raccordez le manomètre de
pression.
3. Allumer le gaz et l'alimentation à l'appareil. Avec
l'unité dans le De la position, appuyer le SW1
commutateur en haut du conseil de PC jusqu'à ce
qu'il sonne.
4. Choisir le code correct sur l'utilisation d'exposition ▲
et ▼boutonne:
L1: Le gaz de propane en-dessous 2000 ft ((610
m)
L2: Le gaz de propane 2001-5200 ft (611-1585 m)
L3: Le gaz de propane 5201-7700 ft (1586-2347 m)
L4: Le gaz de propane 7701-10200 ft (2348-3109
m)
A1: Le gaz naturel en-dessous 2000 ft (610 m)
A2: Le gaz naturel 2001-5200 ft (611-1585 m)
A3: Le gaz naturel 5201-7700 ft (1586-2347 m)
A4: Le gaz naturel 7701-10200 ft (2348-3109 m)
5. Appuyer le SW1 commutateur pour entrer l'échelle
de température dans la mémoire.
Le vide ÉCRAN de virages d'exposition et l'unité
retournent au normal du mode. Pendant que
programmant le feu bas correct et les hauts
cadres de pression de gaz de feu, ne pas ajuster
la pression de gaz sur cet appareil utilisant la vis
sur la soupape de gaz.
6. Appuyer l'interrupteur pour fonctionner l'appareil.
7. Appuyer le SW1 commutateur. L'affichage montrera
à deux chiffres - un « 7 » et un autre numéro.
8. Appuyer le SW1 commutateur encore pour changer
au mode de pression bas. Le ÉCRAN affichera
«PL».
9. Comparer la pression lisant sur le manomètre aux
Données Techniques, le niveau bas de pression de
test divers, pour le gaz étant utilisé. Si nécessaire
ajuster la pression basse de feu utilisant le ▲et ▼
boutons. Appuyer le Economy commutateur.
Appuyez deux fois sur le commutateur SW1.
10. Le ÉCRAN affichera « PH ».
Temp
Time
écran

10 Rinnai Société ES38 Manuel de Conversion
Ajustage et Reglage de la Presion de Gas
11. Comparer la pression lisant sur le manomètre aux
Données Techniques, la pression de test diverse -
haut, pour le gaz étant utilisé. Si nécessaire
ajuster l'haute pression de feu utilisant le ▲et ▼
boutons. Appuyer le Economy commutateur.
12. L'affichage montrera à deux chiffres - un « 7 » et
un autre numéro. Si l'affichage montre autre
chose avec Rinnai pour assistance (1-800-621-
9419).
13. Appuyer l'interrupteur encore. Le vide ÉCRAN de
virages d'exposition et l'appareil retournent au
normal du mode.
14. Enlever le manomètre et installer les vis de tête
d'Allen. Fonctionner l'unité et
Remarque : Si l'affichage LED montre « HF » ou « LF
» ne pas toucher les boutons ▲et ▼ou le bouton de
l'économie. Dans ce cas pousser SW1.
• vérifier la séquence normale d'opération
• visuellement inspecter la flamme
• le contrôle pour gaze des fuites aux points
de test
1. Installer le panneau de devant et la couverture de
fond.
2. Placer la plaque de conversion (l'étiquette) sur la
couverture de devant.
Assemblée finale
La Séquence normale d'Opération
Quand vous appuyez l'interrupteur, l'exposition
ÉCRANE illuminera, le ventilateur de combustion
commencera à courir, et l'étincelle allumera le brûleur
principal. Cet appareil de chauffage a un système
d'allumage automatique. Quand le brûleur principal a
lit, la lampe de combustion luira rouge, et l'étincelle
arrêtera.
L'Inspection visuelle de Flamme
Vérifier que les flammes de brûleur fonctionnent
normalement. La flamme peut être vue par la fenêtre
circulaire par le louvers.
En fonctionnant normalement la flamme de brûleur
doit apparaître comme long, éclaircir, le bleu, l'écurie,
les raies. Le jaune flambe ou une couleur orange est
anormale et l'entretien est exigé.
Le régulateur a été usine préréglée. Si la
pression est incorrecte, vérifiez la pression
d'approvisionnement d'abord, avant de faire
tous les ajustements à l'appareil. En outre, si
la basse pression de commande ne peut pas
être obtenue, ajustez la vis d'approche sur la
valve proportionnelle sur la pression
rudement réglée et revérifiez alors les
basses et élevées pressions du feu.
REMARQUE

Rinnai Société ES38 Manuel de Conversion 11
Parts List / Liste des Pièces
2
1
2
1
1
1
NAT.
NAT.
LPG
LPG
NAT.
LPG
1004F-2031-B-1.80
1004F-2036-B-1.95
1004F-2031-A-0.95
1004F-2036-A-1.20
CP-72317-21
CP-72317-22
Injector
(High)
Injecteur
(haut)
Injector
(Low)
Injecteur
(bas)
Injector
(High)
Injecteur
(haut)
Injector
(Low)
Injecteur
(bas)
Conversion Plate
Plaque de conversion
Conversion Plate
Plaque de conversion
Visual Reference
R éférence visuelle
Qty'
Quantité
Gas
Gaz
Part No.
Numéro de piéce
Part Name
Nom de la pi éce

© 2011 Rinnai America Corporation
RHFE1004-0329(00)
Printed in Japan 2011.04
