roco 70075 User manual

16
Bedienungsanleitung
Operating Manual
Mode d’emploi
Inhaltsverzeichnis
Table of Contents
Table des matières
D
F
GB
Modelleisenbahn GmbH
A-5101 Bergheim
Plainbachstraße 4
Email: [e-mail]
Tel.: [phone]
(kostenlos/ free of charge/ gratuit)
International: [phone]
(kostenpichtig/ chargeable / avec des coûts)
(Zum Ortstarif aus dem Festnetz / local tariff for landline / prix d‘une appel
locale depuis du téléphone xe - Mobilfunk / Mobile max. 0,42€/min.
incl. VAT)
AT|D|CH
Bitte bewahren Sie die Verpackung des Modells sorgfältig auf. Beim
Abstellen des Modells bietet sie den besten Schutz. Ein mit beigeleg-
ten Zurüstteilen aufgerüstetes Modell passt nur bedingt wieder in die
Originalverpackung hinein, da diese aus Gründen der Transportsiche-
rung sehr eng sein muss. Es empehlt sich, die Originalverpackung an
gewissen Stellen mit einem scharfen Messer auszuschneiden. Kleinere
Teile des Modells, wie z.B. Puffer, sind wegen Detailtreue als aufge-
rüstete Steckteile ausgeführt und sind daher mit dem Grundkörper
nicht ganz fest verbunden. Beim selbstverschuldeten Verlust möchten
Sie bitte ein solches Teil neu bestellen. ( In diesem Fall können Sie
diese Teile auf dem Ersatzteilweg nachbestellen, eine Reklamation
kann nicht geltend gemacht werden.) • Don‘t throw your box in the
dustbin. If your model is not in use this box will keep it safe. If kits
are mounted on a wagon it will be slightly tight when placing it in
the original box. This guarantees safe transport. It is therefore recom-
manded to cut out certain parts of the original box. To keep the model
like the original, smaller parts (e.g. buffers) had been manufactured
separately from the body and are not tightly xed on it. Therefore they
probably can get lost. In this case you certainly may reorder them but
a complaint would not be acceptable. • Veuillez conserver ce mode
d’emploi ainsi que l’emballage en vue d’un futur emploi. L’emballage
se prête particulièrement bien pour stocker et protêger votre mo-
dèle lorqu’il n’est pas en service. • Un wagon entièrement êquipê
de ses pièces de nition ne rentre plus dans son emballage qu’après
avoir dégagé la place nécessaire à l’aide d’un coûteau n et bien
guisé aux endroits cù sont montés ces piéces. La stabilité et la sécurite
de l’emballage lors du transport du modèle de l’usine à votre detallant
(ou même à vous) impose une réduction au stricte minimum de tou-
te place découpée et non utilisée, raison pour laquelle ces d´coupes
ne peuvent malheureusement pas être aménagées déjà en usine. •
Quelques petites pièces de nition (des tampons p. e.) ne sont pas
moulées d’un seul bloc avec leurs bases, mais séparément rapportées
en vue d’une réalisation plus détaillée. Cela implique le risque de
perte de ces composants. Dans ce cas, vous pouvez commander ces
pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite
à une r´clamation èventuelle à cause de ces pièces perdues. • Heeft
u uw model voorzien van alle insteekdeeltjes, dan past deze niet meer
precies in de doos. Na voorzichtig passen snijdt u met een scherp mes
eerst enige stukjes uit deze doos en u heeft de beste bescherming
voor uw kostbare model bereikt.
Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! •
Please retain these instructions for further reference! • Pière de bien
vouloir con- server ce mode d’emploi en vue d’une future utilisation!
• Conservate queste istruczioni per un futuro utiliozzo! • Deze hand-
leiding altijd bewaren.
Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungsge-
fahr durch funktionsbedingte scharfe Kanten und Spitzen • At-
tention! At an incorrect use there exists danger of hurting because
of cutting edgesand tips • Attention! II y a danger de blessure à un
emploi incorrect à cause des aiguilles et arêtes vives! • Voorzichtig! Bij
ondoelmatig gebruik bestaat verwondigsgevaar door scherpe zijkan-
ten en uitsteeksels! • Attenzione! Un inap-propriato uso comporta
pericolo di ferimenti attraverso punte e spignoli taglienti! • Atencion!
Un emploe incorrecto puede causar causar heridas debido a las puntas
y aristas agudas! • Atencao! Por utilizacao incorrecta existe o perigo
de estragos, em virtude de cortes nas abas e nas pontas! • Bemaerk!
Ved ukorrekt brug kan de funktionsbetingede skarpe kanter og spid-
ser forvolde skade! • Proxoch! Hakatallhlh crhoh egkleiei
kindunouz mkrot raumatismn, exaipax kopterwn akmwn kai
proexocwqn.
Änderungen von Konstruktion und Ausführung vorbehalten! • We re-
serve the right to change the construction and design! • Nous nous ré-
servons le droit de modier la construction et le dessin! • Ci riserviamo
il diritto di variare la costruzione e il design! • Verandering van model
en constructie voorbehouden.
CZ/SK - Návod na montáž stavebnice: Před stavbou pečlivě prostudujte
příložený návod s vyobrazením. Jednotlivé dily odděIte od licích rámeč-
ku a začistěte modelářským nožem nebo pilníkem. Díly roztřídte dle
vyobrazení a postupně slepujte podle pořadi jednotlivých stavebnich
kroku. K lepení používejte lepidla určená pro plastikové stavebince.
Sicherheitshinweise: Das Produkt darf nur in geschlossenen
Räumen verwendet werden. Setzen Sie das Modell keiner direkten
Sonneneinstrahlung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Safety instructions: This product may only be used in closed rooms.
Do not expose the model to direct sunlight, severe temperature uc-
tuations or high air humidity.
Consignes de sécurité : Le produit ne doit être utilisé qu’en intérieur.
Ne laissez jamais le modèle exposé au rayonnement solaire direct ou
dans un endroit sujet à de grandes variations de températures ou à
une humidité élevée.
Avvertenze di sicurezza:
Il prodotto è destinato esclusivamente all‘uso in ambienti chiusi.
Non esporre il modellino all’irradiazione solare diretta, a forti escursio-
ni termiche o a forte umidità atmosferica.
78076
H0-Modell:
Dampokomotive BR 77, ÖBB
H0-model:
Steamlocomotive class 77, ÖBB
Modèle H0:
Locomotive à vapeur, série 77, ÖBB
Inbetriebnahme.............................. 2
Wartung und Pege ..................... 15
Starting locomotive operation...... 14
Maintenance of the model............. 3
Mise en service
de votre locomotive ....................... 4
Entretien préventif du modèle...... 13
8070075-920 XI/22
7007670075
Die aktuellste Betriebsanleitung nden Sie auf unserer Webseite unter Downloads beim Artikel.
The latest version of the instruction manual can be found on our website under downloads at the article.
Vous pouvez trouver le dernier mode d‘emploi en date sur notre site internet, dans la rubrique Téléchargements
sur la page de l‘article.

3. Haftreifenwechsel: Zuerst Kurbelzapfen he-
rausziehen (Fig. 5). Danach den Haftreifen mit
einer Nadel oder einem feinen Schraubendreher
abziehen. Beim Aufziehen des neuen Haftreifens
bitte darauf achten, dass dieser sich nicht ver-
dreht.
4. Motorwechsel: Lokgehäuse abnehmen (Fig.
6). Danach wird der Motor ausgebaut und aus-
gewechselt (Fig. 8).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.
Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den in
Fig. 4 gekennzeichneten Stellen.
2. Schmierung: Versehen Sie die im Schmier-
plan in Fig. 9 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 6). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.

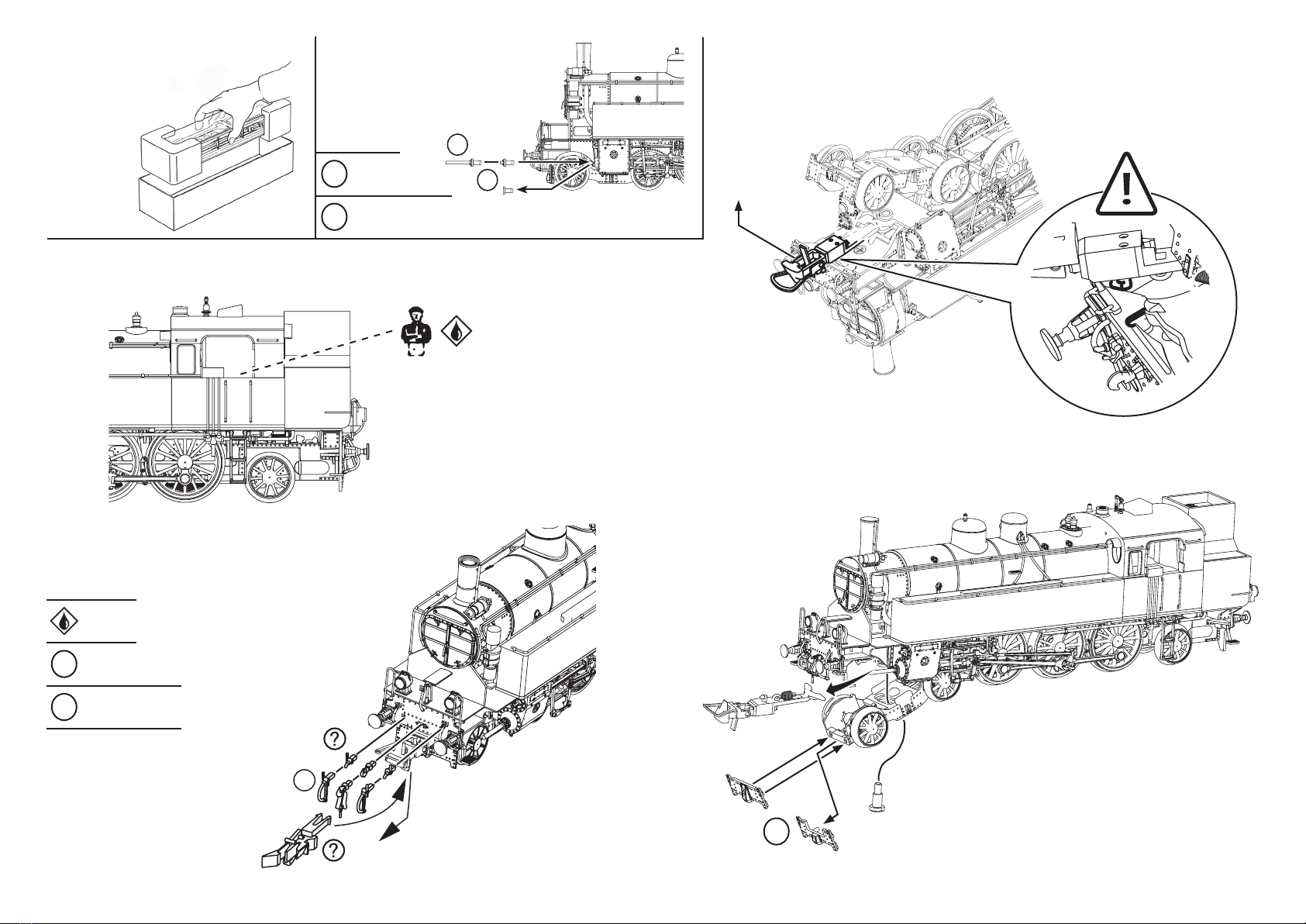

Aufrüstung: Sie können für Ihren Fahrbetrieb un-
ter verschiedenen Kupplungen wählen (Fig. 3). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.
Im beigelegten Zurüstbeutel nden Sie auch kleine
vorbildgetreue Steckteile für eine erweiterte Aufrüs-
tung Ihres Modells (Fig. 3), die Sie bitte vorsichtig
montieren. Achtung! Kleben nur mit ausdrück-
lichem Hinweis.
Mehrzugbetrieb:
Zuerst das Lokgehäuse abnehmen (Fig. 6) Danach
den Brückenstecker aus der Schnittstelle entfer-
nen (diesen sorgsam aufbewahren). Zuletzt den
Stecker des Steuerbausteins lagerichtig einsetzen
(siehe Fig. 7).
Schleiferwechsel:
siehe Fig. 10
Auspacken des Modells:
Infoblatt Auspacken beachten!
Wichtiger Hinweis!
Um einen optimalen Lauf der Lokomotive zu
gewährleisten, bitten wir Sie, vor erstmaliger
Inbetriebnahme die Lager der Kuppel-
stangen zu ölen (siehe Fig. 9).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be-
fahrbare Radius für dieses Modell ist R2 (358mm)
des ROCO-Gleissystems (Modell ohne lange Kol-
benschutzrohre) (Fig. 2).
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut-
zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.
215
Inbetriebnahme Ihrer Lokomotive Wartung und Pege des Modells
D D

To enjoy your model for a long time, it is necesary
to service it regulary (i.e. after it has been in ope-
ration for approximately 30 hours).
1. Cleaning of wheel contacts: Wheel cont-
acts easily get dirty on tracks which are not enti-
rely clean. Use a small brush to remove dirt from
spots marked in g. 4.
2. Lubrication: Apply tiny oil drops to spots
marked in g. 9. Prior to lubrication dismantle the
loco body (g. 6). We recommend using item no.
10906, ROCO oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we would recommended
our ROCO special grease (item no. 10905).
Attention: Please do not oil these parts when
using our grease.
3. Change of traction tyre: : First pull out crank
shaft pin (g. 5). Take out the wheel set and
remove the traction tyre using a pin or a ne
screwdriver (g. 5). When pressing on the new
traction tyre please avoid twisting it.
4. Motor Changing: First remove locomotive
body (g. 6), and then the motor (g. 8).
Assembly: During assembly please take care of
correct position of contacts.
Unwrap model:
Please follow unwrap extra sheet!
Very important!
Before taking into service your model these
bearings of the coupling rods must be oiled as
otherwise there would be the risk of bad run-
ning qualities of dramage on he locomotive (see
g. 9).
Operating instructions: Before use is advisab-
le to let the loco go around about 30 minutes for-
wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2
(358 mm) (model without long tubes protection
pistons) (g. 2).
Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, ROCO track cleaning van, or item
no. 10002, ROCO track cleaning rubber, for
removing heavy dirt.
Fittings: Operation is possible with different
couplings (g. 3). We recommend using the ROCO
close coupling.
In the enclosed accessory bag you will nd small
kits to be tted on your locomotive. Please mount
them cautiously. Attention! Use glue only if
indicated (g. 3).
Running in digital mode:
First remove loco body (g. 6). Then remove the
jumper from the interface. Finally put the plug of
the chip into the interface as shown in g. 7.
A.C. pick up: see g. 10
14 3
GB GB
Starting locomotive operation Maintenance of the model

Pour garantir un fonctionnement impeccable de
votre modèle au l de longues années veuillez
assurer régulièrement (environ tous les 30 heures
d’exploitation) certains travaux d’entretien:
1. Nettoyage des lames de contact aux roues:
Les lames de contacts risquent de s’encrasser
rapidement sur des voies poussiéreuses. Veuillez
enlever la poussière aux endroits marqués à la
g. 4 à l’aide d’un petit pinceau souple.
2. Graissage: N’appliquez qu’une tout peti-
te goutte aux endroits indiqués par le plan de
graissage (g. 9) après avoir démonté la caisse
du locomotive (g. 6). Nous vous recommandons
le graisseur à huile ROCO réf. 10906. Pour
graisser les engrenages (roues dentées, vis sans
n) nous vous conseillons la graisse spéciale
ROCO réf. 10905 pour engrenages en matières
synthétiques. Lorsque vous utilisez cette graisse il
faut éviter d’huiler ces composants.
3. Échange des bandages d’adhérence:
Retirer le pivot de manivelle (g. 5). Envelez les
bandages d‘adhérence à l‘aide d‘une aiguille ou
d‘un tourne-vis n. Lors du montage des nouveaux
bandages veuillez veiller à ce que les bandages ne
soient pas tor-dues.
4. Remplacement du moteur: Démontez la
caisse du locomotive (voir g. 6). Sortez ensuite le
moteur de son longement (voir g. 8).
L’assemblage: Lors de l’assemblage veuillez
veiller à la position correcte des lames de
contact.
Déballage du modèle:
Notez la feuille supplémentaire Déballage !
Très important!
Veuillez huiler légèrement les paliers de l‘em-
ballage de votre locomotive avant sa première
mise en service sinon il y a risque de mauvaises
qualités de marche ou même de dommages au
mécanisme moteur de la machine (voir g. 9).
Conditions de rodage: An d’assurer les meil-
leurs conditions de marche tranquille et de trac-
tion puissante à votre modèle nous vous conseil-
lons un rodage du modèle de 30 minutes environ
en marche avant et d’autres 30 minutes en marche
arrière. Pendant cette période la marche doit se
faire “haut le pied”. Le rayon minimal admissible
du modèle present est xé à 358 mm, soit le rayon
R2 des voies ROCO (modèle sans longs tubes de
protection du piston) (g. 2).
Un marche impeccable de votre modèle n’est
réalisable que sur des voies vraiment propres. A
ces ns nous vous recommandons notre wagon-
nettoyeur ROCO réf. 46400 ou - en cas d’un
encrassement plus considérable de la voie - notre
gomme de nettoyage ROCO réf. 10002.
Les attelages: En vue d’une exploitation pra-
tique sur votre réseau vous pouvez choisir parmi
plusieurs types d’attelages conformes aux dif-
férents systèmes d’attelage pratiqués en H0 (voir
g. 3). Nous vous recommandons l’emploi de l’at-
telage court ROCO.
Le sachet joint comprend entre autres des petites
pièces de nition conformes à la réalité et à rop-
porter avec précaution par le modéliste (g.
3), si désiré.
Attention: N’utilisez de la colle qu’aux endroits
expressément indiqués aux des-sins!
Exploitation en télécommande multi-trains:
Veuillez démonter d‘abord la caisse du loco (g.
6). Enlevez ensuite la che de shuntage de l‘in-
terface (à conserver!) et enchez nalement la
che du module de télécommande aux prises de
l‘interface. Veillez à la position correcte de la che
(voir g. 7).
Remplacement courant alternatif:
voir g. 10
413
F F
Mise en service de votre locomotive Entretien préventif du modèle

Fig. 10
12 5
Fig. 8 Fig. 9
1.siehe
see
voir }Fig.6
Hier ab- bzw. anlöten
Here to unsolder or to solder on
A dessouder ou á souder selon le cas
2.
3.

Aux. 6 Umlaufbeleuchtung
Aux. 6 Circulation lighting
Aux. 6 Éclairage circulaire
Aux. 7
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Stirnlicht FS1
Front light, Drivers cab 1
Avant la lumière, Cabine 1
V (+)
Verdrehschutz
Twist protection
Torsion protection
Stirnlicht FS2
Front light, Drivers cab 2
Avant la lumière, Cabine 2
Lautsprecher A
Speaker A
Haut-parleur A
Lautsprecher B
Speaker B
Haut-parleur B
Aux. 4
Aux. 3
GPIO/A / Zugbus-Data
DC (+) Elko
Motor rechts (+)
Engine right (+)
Droit du moteur (+)
Motor links (-)
Engine left (-)
Gauche du moteur (-)
Schiene/Schleifer rechts
Track/Pick up right
Rail/Frotteur droit
Schiene/Schleifer links
Track/Pick up left
Rail/Frotteur gauche
Aux. 1
Aux. 2
Aux. 5 Führerstandsbeleuchtung
Aux. 5 Driver‘s cab lighting
Aux. 5 Féclairage cabine
611
Ausgangsbelegung / Decoder interface
/ Interface électrique
1
3
5
7
9
11
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
Fig. 7
2.
!
1.siehe
see
voir }Fig.6
3.
Decoder 22-pin
(empf./Rec. 10896 / 10891 )
Decoder 16-pin
(empf./Rec. 10895 / 10893 )

10 7
Fig. 6
2.
3.
5.
4.
Fig. 4
Fig. 5
5.
3.
1.

Fig. 2
?
V
nur für Vitrine
Only for showcase
Uniquement en vitrine
V
wahlweise
optional
à choisir
?
89
Fig. 3
Fig. 3
Infoblatt Auspacken beachten!
Please follow unwrap extra sheet!
Notez la feuille supplémentaire
Déballage !
V
wahlweise
optional
à choisir
?
kleben
cement
coller
nur für Vitrine
Only for showcase
Uniquement en vitrine
V
1.
2.
3.
4. ?
3.
