Rollei Candela 60 Bi-Color User manual

Candela 60 Bi-Color
Ultra-kompaktes COB-Dauerlicht
mit Bowens-S-Type-Halterung
Ultra-Compact COB Continuous Light
with Bowens S-Type Mount
www.rollei.de
Anleitung auf Deutsch
Manual in English
CANDELA

INHALT | CONTENT
Inhalt
Vor dem ersten Gebrauch ........................4
Bestimmungsgemäßer Gebrauch ..................4
Zeichenerklärung ..............................4
Sicherheitshinweise.............................5
Lieferumfang..................................8
Übersicht.....................................9
Aufbau und Kombinationsmöglichkeiten /
zusätzliches Equipment ........................10
Bedienung...................................14
Einstellungen des COB-Dauerlichts................18
Technische Daten .............................22
Entsorgung ..................................24
Konformität..................................25

3
Content
Before the First Use............................26
Intended Use ................................26
Explanation of Symbols.........................26
Safety Instructions ............................27
Box Content .................................30
Overview....................................31
Structure and Possible Combinations
Additional Equipment .........................32
Operation ...................................36
Settings of the COB Continuous Light..............40
Technical Data................................44
Disposal ....................................45
Conformity ..................................46

4
DEUTSCH
Vor dem ersten Gebrauch
Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die
Sicherheitshinweise aufmerksam durch.
Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät
für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät
nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie
das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät
und muss mitgeliefert werden.
Bestimmungsgemäßer Gebrauch
Dieses Produkt ist nur als Foto- und Videobeleuchtung konzipiert. Es
darf nicht zu anderen Zwecken, und insbesondere nicht zur häus-
lichen Raumbeleuchtung, verwendet werden.
Zeichenerklärung
Die folgenden Symbole werden in dieser Bedienungsanleitung, auf
dem COB-Dauerlicht, seinem Zubehör oder auf der Verpackung
verwendet.
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle
maßgeblichen Gemeinschaftsvorschriften des Europäi-
schen Wirtschaftsraums.
Mit diesem Zeichen gekennzeichnete Produkte werden mit
Gleichstrom betrieben.
Mit diesem Zeichen gekennzeichnete Produkte werden
mit Wechselstrom betrieben.

5
Zeichenerklärung
Geräte mit diesem Zeichen haben eine zusätzliche oder
verstärkte Isolierung und entsprechen der Schutzklasse II.
Nur für innen. Geräte mit diesem Zeichen dürfen nur im
Haus betrieben werden (trockene Umgebung).
Sicherheitshinweise
Gefahr durch elektrischen Strom!
Fehlerhafte elektrische Installationen oder eine übermäßige Netz-
spannung können Stromschlag verursachen.
– Schließen Sie das Produkt nur dann an, wenn die Netzspannung
der Steckdose mit den Angaben auf dem Typenschild überein-
stimmt.
– Das Produkt an eine leicht zugängliche Steckdose anschließen,
damit Sie es bei Problemen schnell vom Netz trennen können.
– Nur das mitgelieferte Netzkabel benutzen.
– Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist
oder wenn das Kabel defekt ist.
– Wenn das Produkt oder das Zubehör beschädigt ist, muss es durch
den Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte
Person ausgetauscht bzw. repariert werden, um Gefährdungen zu
vermeiden.
– Das Gehäuse darf nicht geöffnet und Reparaturen dürfen ausschließ-
lich von einem Fachmann ausgeführt werden. Wenden Sie sich
hierzu an eine Fachwerkstatt. Bei Reparaturen durch den Benutzer,
unsachgemäßem Anschluss oder Fehlbedienung werden jegliche
Haftung und alle Gewährleistungsansprüche ausgeschlossen.
– Das Produkt nicht mit einer externen Zeitschaltuhr benutzen.

6
DEUTSCH
Sicherheitshinweise
– Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie es
immer von der Stromquelle.
– Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht
mit nassen/feuchten Händen und tauchen Sie es nicht unter
Wasser.
– Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt
nicht im Regen oder in nassen Umgebungen. Berühren Sie das
Produkt niemals bei Gewitter.
– Bevor Sie die Strom- oder Akkuverbindung trennen, schalten Sie
das Gerät am Hauptschalter aus.
– Sorgen Sie für ausreichende Belüftung während des Betriebs. Das
Geräts niemals abdecken.
– Verwenden Sie das Gerät nur mit geeigneten, hochwertigen
Li-Ion-Akkus vom Typ NP-F sowie V-Mount-Akkus mit max. 14,8 V.
– Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen
oder in geschlossenen Räumen mit direkter Sonneneinstrahlung
und laden Sie währenddessen nicht die Akkus. Bei Umgebungs-
temperaturen von mehr als 40° C sollte das Produkt nicht mehr
genutzt werden.
– Zum Laden der Akkus trennen Sie sie vom Gerät. Verwenden Sie
nur das im Lieferumfang enthaltene Ladegerät zum Laden der
Akkus. Schließen Sie das Ladegerät für den Ladevorgang erst an
die zu ladenden Akkus und dann an das Stromnetz an.
– Öffnen oder beschädigen Sie die Akkus nicht, schließen Sie sie
nicht kurz, überbrücken Sie sie nicht und setzen Sie sie nicht zu
einem anderen Zweck ein.
– Halten Sie die Akkus fern von Kindern und Tieren, offenem Feuer
und Flüssigkeiten und setzen Sie sie nicht Temperaturen höher als
50° C aus.
– Entfernen Sie sofort den Akku und ggf. das Ladekabel bei un-
gewöhnlichen Geräuschen oder Gerüchen sowie Rauch aus dem
Gehäuse.

7
Sicherheitshinweise
Achtung!
– Niemals das Netzkabel als Tragegriff benutzen. Produkt und
Zubehör von offenen Flammen, heißen Oberflächen und leicht
entflammbaren Materialien fernhalten.
– Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr dar-
stellt.
– Knicken Sie das Netzkabel nicht und legen Sie es nicht über
scharfe Kanten.
Achtung!
Gefahr für Kinder und Personen mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten (z. B. teilweise
Behinderte, ältere Personen mit eingeschränkten körperlichen
und geistigen Fähigkeiten) oder mangelnder Erfahrung und
Know-how (z. B. ältere Kinder).
– Dieses Produkt kann von Personen mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten oder mangelnder
Erfahrung und Know-how benutzt werden, sofern diese beauf-
sichtigt werden oder eine Anleitung zur sicheren Verwendung
des Produktes erhalten haben und die sich aus dem Gebrauch
entstehenden möglichen Gefahren verstehen. Kinder dürfen mit
dem Produkt nicht spielen. Das Produkt darf von Kindern nicht ge-
reinigt oder gepflegt werden. Halten Sie Kinder unter acht Jahren
vom Produkt und den Zubehörteilen fern.
– Stecken Sie keine Gegenstände in das Produkt.
– Das Produkt während des Betriebs und Ladens nicht unbeaufsich-
tigt lassen.
– Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile
und die Verpackungsmaterialien von Kindern und Tieren fern, um
Unfällen und Erstickung vorzubeugen.

8
DEUTSCH
Sicherheitshinweise
– Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch
Zugführer während der Fahrt mit diesem Produkt. Der Fahrer kann
geblendet werden und so einen Unfall verursachen. Dieses gilt
auch für nicht aufgeführte Personen oder Gruppen, wenn durch
eine mögliche Blendung ein Unfall verursacht werden könnte.
– Leuchten Sie nicht direkt in die Augen von Personen und Tieren,
da dies zu Schädigungen der Netzhaut, Sehstörungen und sogar
zur Erblindung führen kann.
Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für
die dauerhafte Raumbeleuchtung geeignet.
Lieferumfang
– COB-LED-Dauerlicht
– Stativ-Halterung mit Neiger
– Bowens-S-Type-Adapter
– 10°-Reflektor
– Schutzkappe
– Netzteil
– USB-C-Kabel (3 Meter)
– Transporttasche
– Bedienungsanleitung

9
Übersicht
COB-LED
COB-Kühlung
Bowens-S-Type-Adapter
Bajonett-Entriegelung
Führungsschiene
Lüftungsschlitz
Stativ-Halterung mit Neiger
LCD-Display
Helligkeits-Einstellrad
Farbtemperatur-Einstellrad
Einstellungen-Knopf
Frequenz-Knopf (nur ver-
wendbar im Effektmodus)
Effektmodus-Knopf
Modus-Knopf
Farbtemperatur
USB-C-Eingang
An-/Ausknopf
10
11 12 13 14
16
15
98
1
2
3
7
4 5
5
6
1 10
211
312
4
513
614
7
158
169

10
DEUTSCH
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment

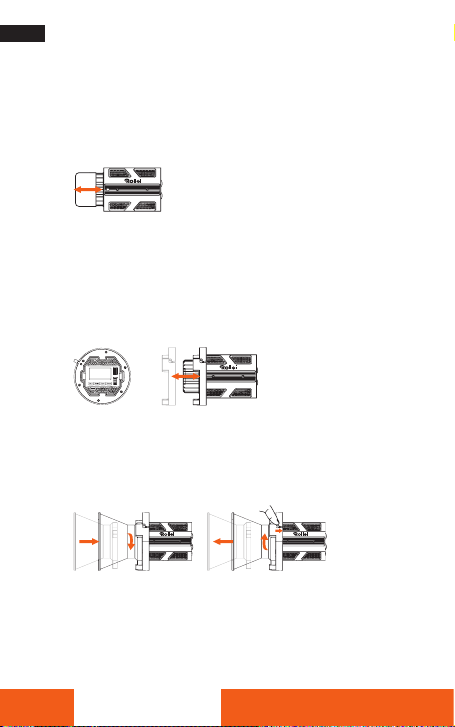

1. Schutzkappe
– Entfernen Sie vor jedem Gebrauch die Schutzkappe, BEVOR Sie das
COB-Dauerlicht anschalten.
– Ziehen Sie dafür die Schutzkappe von dem Licht.
2. Bowens-S-Type-Adapter und Reflektor
– Setzen Sie den Bowens-S-Type-Adapter auf die Vorderseite des
COB-Dauerlichts. Achten Sie hierbei darauf, dass die Auslas-
sungen und Einsparungen an dem Bowens-S-Type-Adapter mit
den Führungsschienen am COB-Dauerlicht übereinstimmen. Der
Bowens-S-Type-Adapter rastet an dem COB-Dauerlicht ein.
– Nun können Sie den Reflektor entsprechend der Bowens-S-Type-
Anschlüsse am Bowens-S-Type-Adapter einsetzen. Setzen Sie
hierfür den Reflektor in die Bowens-S-Type-Anschlüsse, drehen Sie
dann den Reflektor im Uhrzeigersinn.

11
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment
– Um den Reflektor wieder zu lösen, ziehen Sie die Bajonett-Entrie-
gelung [4] nach hinten und drehen Sie den Reflektor entgegen des
Uhrzeigersinns.
– Um den Bowens-S-Type-Adapter zu entfernen, ziehen Sie diesen
vorsichtig vom COB-Dauerlicht.
3. Anschluss des COB-Dauerlichts auf ein Stativ
– Schieben Sie die Stativhalterung mit Neiger in die untere
Führungsschiene am COB-Dauerlicht. Wenn die Stativhalterung
mit Neiger an der gewünschten Stelle sitzt, drehen Sie die obere
Feststellschraube [A] fest.
– Setzen Sie dann das COB-Dauerlicht mit der Stativhalterung auf
ein Stativ und drehen Sie nun die Lampenstativ-Verriegelung [B]
fest.
– Indem Sie die Neiger-Schraube [C] aufdrehen, können Sie das
COB-Dauerlicht in seinem Winkel anpassen. Drehen Sie im An-
schluss die Neiger-Schraube wieder fest.
A
B C

12
DEUTSCH
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment
4. Anschluss Netzteil und USB-C-Kabel
– Öffnen Sie die Schraube der Netzkabel-Führung an der Stativhal-
terung mit Neiger und führen Sie das Kabel durch den Kabelkanal.
Stecken Sie nun den USB-C-Stecker des Kabels in den USB-C-
Eingang an dem COB-Dauerlicht. Drehen Sie die Schraube der
Netzkabel-Führung fest. Auf diese Weise vermeiden Sie, dass das
Gewicht des Netzkabels direkt am USB-C-Eingang des COB-Dau-
erlichts hängt und es zu Kabelbrüchen oder einem ungewollten
Herausziehen des Kabels aus dem USB-C-Eingang kommt.
5. Anschluss diverser Rollei
Candela COB-Dauerlichter über die Führungsschienen
– Sie können mehrere Rollei Candela COB-Dauerlichter aneinander-
setzen, indem Sie die Führungsschienen der COB-Dauerlichter in-
einanderschieben. Achten Sie dabei darauf, dass Sie die erhabene
Führungsschiene eines COB-Dauerlichts in die jeweils ausgesparte
Führungsschiene des anderen COB-Dauerlichts schieben.
– Maximal können 10 Rollei Candela COB-Dauerlichter montiert auf
der Candela Stativhalterung mit Neiger miteinander verbunden
werden.
(Abb. zu 5.)
(Abb. zu 4.)

13
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment

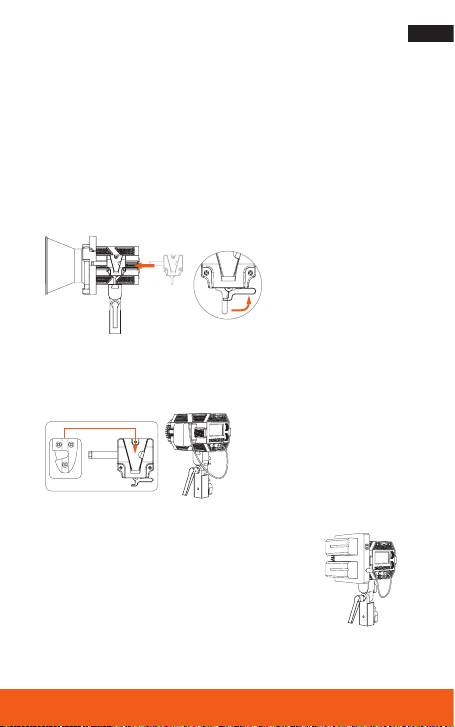

6. Rollei Candela V-Mount-Adapter (optional)
– Schieben Sie den Rollei Candela V-Mount-Adapter in eine der seit-
lichen Führungsschienen des COB-Dauerlichts. Schließen Sie im
Anschluss den Verriegelungshebel, indem Sie ihn wie abgebildet
umklappen.
– Zum Lösen des Rollei Candela V-Mount-Adapters öffnen Sie den
Verriegelungshebel wieder und schieben Sie den Rollei Candela
V-Mount-Adapter aus der Führungsschiene des COB-Dauerlichts.
– Mit Hilfe des Rollei Candela V-Mount-Adapters können Sie nun
einen V-Mount-Akku an das COB-Dauerlicht anschließen.Ver-
wenden Sie ausschließlich V-Mount-Akkus mit max. 14,8 V.
7. Rollei Candela NP-F-Akkus
– Alternativ können Sie den Adapter auch nutzen,
um den Candela NP-F-Akku-Adapter an das
COB-Dauerlicht anzuschließen. Verwenden Sie
ausschließlich Akkus vom Typ NP-F zum Betrieb
des COB-Dauerlichts.

14
DEUTSCH
Bedienung
Wichtig:
Ziehen Sie vor der ersten Verwendung des COB-Dauerlichts die
Schutzfolien auf der COB-LED-Einheit und dem Display ab. Entfernen
Sie vor jedem Gebrauch die Schutzkappe, BEVOR Sie das COB-Dau-
erlicht anschalten.
Drücken Sie den An-/Ausknopf [16] lang, sodass das COB-Dauerlicht
aufleuchtet.
10
11 12 13 14
16
15
98
1
2
3
7
4 5
5
6

15
DIM
(Helligkeit)
CCT (Farb-
temperatur)
Bedienung
CCT-Modus (Farbtemperatur)
– Die Helligkeit des COB-
Dauerlichts lässt sich mit
dem Helligkeits-Einstellrad
[9] zwischen 0 und 100 %
dimmen. Indem Sie das
Einstellrad kurz betätigen,
ändern Sie den Wert in
1 %-Schritten. Bei be-
ständig gehaltenem
Einstellrad wird die Helligkeit in 10 %-Schritten angepasst.
– Über das Drücken des Helligkeits-Einstellrad [9] können voreinge-
stellte Helligkeiten (0, 25, 50, 75 und 100 %) angesteuert werden.
– Mit dem Farbtemperatur-Einstellrad [10] können Sie die Farbtem-
peratur (CCT) zwischen 2.700 und 6.500 K anpassen. Indem Sie
das Einstellrad kurz betätigen, ändern Sie den Wert in 50-K-Schrit-
ten. Bei beständig gehaltenem Einstellrad wird die Farbtemperatur
in 100-K-Schritten angepasst.
– Über das Drücken des Farbtemperatur-Einstellrads [10] können
voreingestellte Farbtemperaturen (2.700, 3.200, 4.000, 5.600 und
6.500 K) angesteuert werden.
Hinweis: Bei den Einstellungen wird der anzupassende Wert groß
auf dem Display angezeigt. Nach 1,5 Sekunden Inaktivität wird der
allgemeine Einstellungs-Screen angezeigt.

16
DEUTSCH
Bedienung
Effektmodus
– Drücken Sie auf
den Effektmodus-
Knopf [13], um in
den Effektmodus zu
gelangen.
– Durch wiederholtes
Drücken können Sie
den Effekt wechseln.
Insgesamt können
Sie aus 10 Effekten
wählen (siehe Tabelle Seite 17).
– Die Helligkeit (DIM) der Effekte lässt sich zwischen 0 und 100 %
anpassen. Indem Sie das Helligkeits-Einstellrad [9] kurz betätigen,
ändern Sie den Wert in 1 %-Schritten. Bei beständig gehaltenem
Einstellrad wird die Sättigung in 10 %-Schritten angepasst. Über
das Drücken des Helligkeits-Einstellrads [9] können voreingestellte
Helligkeiten (0, 25, 50, 75 und 100 %) eingestellt werden.
– Die Frequenz (RATE) der Effekte lässt sich über den Frequenz-
Knopf [12] durch das Drücken des Knopfes anpassen. Die
Frequenz wird auf dem Display angezeigt.
– Die Farbtemperatur lässt sich bei ausgewählten Effekten anpas-
sen,indem Sie das Farbtemperatur-Einstellrad [10] betätigen.
Über ein kurzes Drehen, ändern Sie den Wert in 50-K-Schritten.
Bei beständig gehaltenem Einstellrad wird die Farbtemperatur in
100-K-Schritten angepasst.
– Über das Drücken des Farbtemperatur-Einstellrads [10] können
voreingestellte Farbtemperaturen (2.700, 3.200, 4.000, 5.600 und
6.500 K) angesteuert werden.
DIM
(Helligkeit)
RATE
(Frequenz)
Lichteffekt
CCT (Farb-
temperatur)

17
Bedienung
Lichteffekte Candela 60 Bi-Color
Feuer
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
CCT-Wechsel
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: voreingestellt
Pulsieren
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
TV
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: voreingestellt
Explosion
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
Kaputte Glühbirne
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
Schweißen
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
Stroboskop
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
Blitz
Dimmen: 0 % – 100 %
Frequenz: 1 – 5
CCT: 2.700 – 6.500 K
SOS
Dimmen: 0 % – 100 %
Frequenz: 1
CCT: 2.700 – 6.500 K

18
DEUTSCH

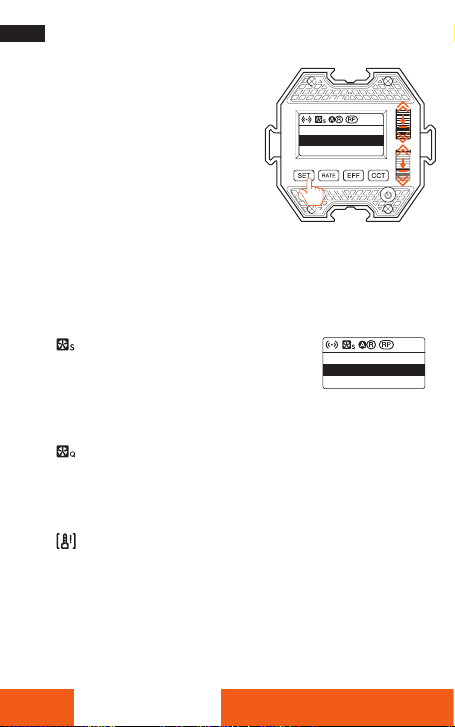

Einstellungen des COB-Dauerlichts
Drücken Sie den Einstellungen-Knopf
[11], um in das Einstellungs-Menü zu
gelangen. Indem Sie das Auswahlrad
[9] betätigen, können Sie durch das
Einstellungs-Menü navigieren und
die Einstellungen auswählen. Die
ausgewählte Einstellung ist grau
hinterlegt. Über das Einstellrad [9]
passen Sie die Einstellungen an.
BT (Bluetooth®*)
Die Bluetooth®*-Funktion kommt aktuell noch nicht zum Einsatz. Für
die Zukunft ist allerdings eine Funktion geplant.
Fan (Lüfter-Modi)
Intelligenter Modus (SMART): Das
COB-Dauerlicht passt die Geschwindigkeit
des Lüfters entsprechend der im Inneren
des COB-Dauerlichts gemessenen Tempera-
tur einer optimalen Arbeitstemperatur an.
Leiser Modus (QUIET): Der Lüfter läuft auf minimaler Ge-
schwindigkeit für einen minimalen Lautstärkepegel. Bei einer zu
hohen Temperatur im Inneren des COB-Dauerlichts, schaltet sich
das COB-Dauerlicht aus.
Überhitzungs-Alarm
Bei einem blinkenden Überhitzungs-Alarm-Symbol ist die Tempe-
ratur im Inneren des COB-Dauerlichts zu hoch. Das COB-Dau-
erlicht muss ausgeschaltet werden, um Schäden zu vermeiden.
Sollte es nicht rechtzeitig ausgeschaltet werden, schaltet sich das
COB-Dauerlicht automatisch aus.
RESET
SMART
A
BT
FAN
GROUP
RESET
SMART
A
BT
FAN
GROUP

19
Einstellungen des COB-Dauerlichts
Gruppenstatus (Symbole)
Die COB-Dauerlichter können in der Gruppenfunktion zur Über-
brückung größerer Distanzen als Sender und Empfänger agieren.
Keine Verbindung zu einer Gruppe. Das COB-Dauerlicht wird
nicht von den Einstellungen anderer Gruppen beeinflusst.
Der erste Buchstabe zeigt die Gruppenzuordnung an.
Insgesamt stehen 15 Gruppen zur Verfügung (A – O).
T zeigt an, dass das COB-Dauerlicht als Sender agiert.
Der erste Buchstabe zeigt die Gruppenzuordnung an.
Insgesamt stehen 15 Gruppen zur Verfügung (A – O).
R zeigt an, dass COB-Dauerlicht als Empfänger agiert.
Der erste Buchstabe zeigt die Gruppenzuordnung an.
Insgesamt stehen 15 Gruppen zur Verfügung (A – O).
TR zeigt an, dass das COB-Dauerlicht als Sender und
Empfänger agiert.
Group (Gruppen)
Über das Drehen des Einstellrads [10] kann zwischen NULL (keine
Gruppe) und den Gruppen A bis O gewählt werden.
Communication (Verbindungen)
Über das Drehen des Einstellrads [10] kann
zwischen TX, RX und TXRX gewählt werden.
TXRX ist werksseitig eingestellt.
RX
ON
LINEAR
COMM.
RP
CURVE

20
DEUTSCH
Einstellungen des COB-Dauerlichts

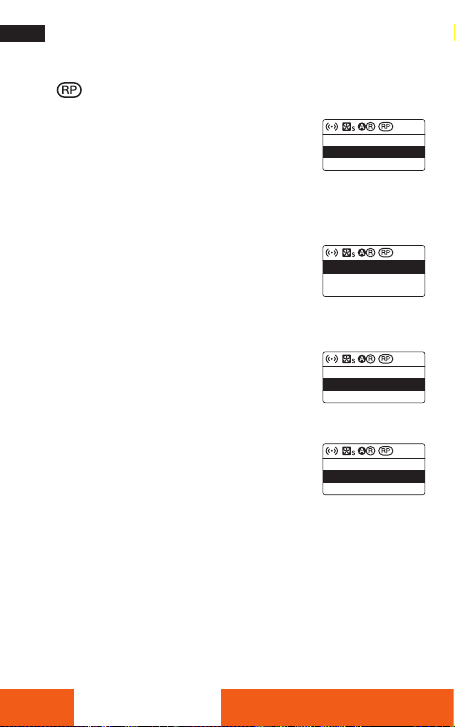

RP (Repeater)
Bei angezeigtem Icon ist die Repeater-Funktion aktiviert.
Die COB-Dauerlichter können in der Gruppen-
funktion zur Überbrückung größerer Distanzen
als Sender und Empfänger agieren. Über das
Drehen des Einstellrads [10] kann die Repeater-
Funktion an- bzw. ausgeschaltet werden. OFF
ist werksseitig eingestellt.
Response (Reaktionszeit Licht)
Über das Drehen des Einstellrads [10] kann
zwischen weicher oder harter Reaktionszeit
gewählt werden. Die weiche Reaktionszeit ist
werksseitig eingestellt.
Initial Brightness (Starthelligkeit)
Die Start-Helligkeit des COB-Dauerlichts kann
eingestellt werden. Die Werkseinstellung ist
100 %.
Product Info (Produktinformationen)
Drücken Sie das Einstellrad [10] kurz, um die
Produktinformationen einzusehen.
SHARP
DEF.
RESP.
INIT BRT
Product INFO
RX
ON
LINEAR
COMM.
RP
CURVE
SHARP
DEF.
RESP.
INIT BRT
Product INFO
DEF.INIT BRT
Product INFO
