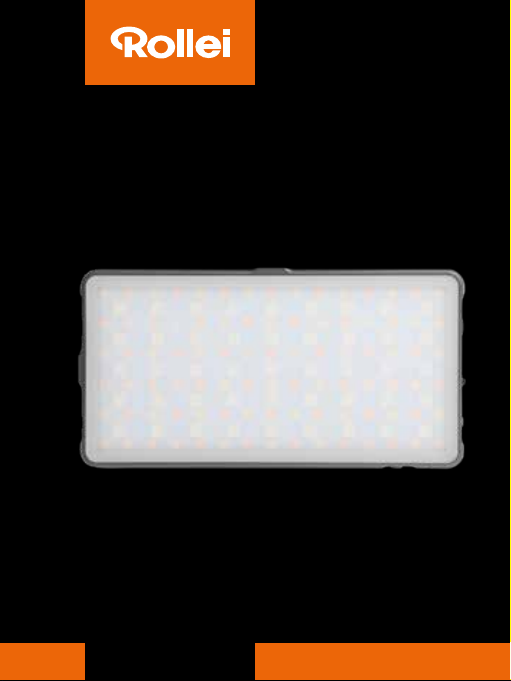

Rollei LUMIS Slim LED S User manual

www.rollei.de
Slim LED S
Schmale LED RGB Leuchte
Slim LED RGB Light
ANLEITUNG AUF DEUTSCH
MANUAL IN ENGLISH, FRENCH
AND DUTCH

CONTENT
Inhalt
Vor dem ersten Gebrauch ...4
Zeichenerklärung ..........4
Sicherheitshinweise ........5
Vorsichtsmaßnahmen.......6
Aufladen ................6
Bestandteile..............7
Bedienung ...............8
CCT-Modus ..............8
RGB-Modus ..............9
Effektmodus.............10
Installation des Kugelkopfes 11
Technische Daten .........11
Entsorgung..............12
Warnhinweise zur Batterie..13
Konformität .............13
Content
Before the first use........14
Explanation of symbols ....14
Safety Instructions ........15
Precautions .............16
Recharge ...............16
Components.............17
Operation...............18
CCT mode ..............18
RGB mode ..............19
Effect mode .............20
Installation of the ballhead . 21
Technical data ...........21
Disposal ................22
Battery warning ..........23
Conformity..............23

3
Contenu
Avant la première utilisation ...24
Explication des symboles ......24
Instructions de sécurité .......25
Précautions ................26
Recharge ..................26
Composantes ...............27
Opération..................28
Mode CCT .................28
Mode RGB .................29
Mode d‘effet ...............30
Installation de la tête sphérique .31
Données techniques .........31
Élimination ................32
Avertissement de batterie .....33
Conformité ................33
Inhoud
Voor het eerste gebruik .......34
Verklaring van de symbolen....34
Veiligheidsinstructies .........35
Voorzorgsmaatregelen........36
Opladen ..................36
Onderdelen ................37
Operatie ..................38
CCT-modus ................38
RGB-modus ................39
Effectmodus ...............40
Installatie van de kogelkop ....41
Technische gegevens .........41
Verwijdering ...............42
Batterijwaarschuwing ........43
Conformiteit ...............43

4
DEUTSCH
Vor dem ersten Gebrauch
Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und
die Sicherheitshinweise aufmerksam durch.
Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät
für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät
nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung.Wenn Sie
das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mit-
geliefert werden.
Zeichenerklärung
Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem
LED-Licht oder auf der Verpackung verwendet.
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle
maßgeblichen Gemeinschaftsvorschriften des Europäischen
Wirtschaftsraumes.
Mit diesem Zeichen gekennzeichnete Produkte werden mit
Gleichstrom betrieben.

5
Sicherheitshinweise
1. Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht mit
nassen/feuchten Händen und tauchen Sie es nicht unter Wasser.
2. Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt
nicht im Regen oder in nassen Umgebungen.
3. Explosionsgefahr! Nutzen Sie das Gerät nicht in der Nähe von brenn-
baren Gasen oder Flüssigkeiten.
4. Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen oder
in geschlossenen Räumen mit direkter Sonneneinstrahlung und laden
Sie währenddessen nicht den Akku. Bei Umgebungstemperaturen von
mehr als 40 °C sollte das Produkt nicht mehr genutzt werden.
5. Wurde das Gerät beschädigt, sodass Innenteile freiliegen, dann darf
das Gerät nicht mehr verwendet werden.
6. Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zugfüh-
rer während der Fahrt mit diesem Produkt. Der Fahrer kann geblendet
werden und so einen Unfall verursachen. Dieses gilt auch für nicht
aufgeführte Personen oder Gruppen, wenn durch eine mögliche
Blendung ein Unfall verursacht werden könnte.
7. Leuchten Sie nicht direkt in die Augen von Personen und Tieren, da
dies zu Schädigungen der Netzhaut, Sehstörungen und sogar zur Er-
blindung führen kann.
8. Halten Sie das Gerät von Kindern fern.
9. Wenn Sie das LED-Licht an eine andere Person veräußern, geben Sie
auch diese Bedienungsanleitung an diese Person weiter.
Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für die
dauerhafte Raumbeleuchtung geeignet.

6
DEUTSCH
Vorsichtsmaßnahmen
1. Laden Sie den Akku vollständig auf und entfernen Sie anschließend
das USB Kabel.
2. Wurde das Produkt für einen längeren Zeitraum nicht mehr genutzt,
laden Sie den Akku vor der erneuten Nutzung.
3. Um die Akkulaufzeit zu verlängern, sollten Sie den Akku mindestens
alle drei Monate laden.
4. Dieses Produkt hat einen eingebauten, wiederaufladbaren Akku, der
über eine bestimmte Laufzeit verfügt. Wenn dieser über einen be-
stimmten Zeitraum genutzt wurde, kann sich die Leistung des Akkus
reduzieren. Dies ist völlig normal.
5. Wird das Gerät in zu kalten oder zu heißen Umgebungstemperaturen
genutzt, schaltet sich das Gerät automatisch ab.
Aufladen
Hinweis:
• Zum Laden des Rollei Slim LED S dürfen keine Quick- und / oder
Super-Charger genutzt werden, sondern lediglich Netzteile mit
maximal 5 V / 2 A.
• Bitte verwenden Sie nur das mitgelieferte USB-Kabel für das Laden
des Gerätes. Ansonsten besteht die Gefahr von Feuer oder Strom-
schlägen.

7
Bestandteile
OLED Display
Ein-/Ausschalter
Modusknopf CCT / RGB / Effekte (M)
Wippschalter zur Leistungsregelung / Farbtemperatur / Sättigung /
RGB-Farbe / Effekte (Select)
Einstellrad Helligkeit (Brightness)
1/4“ Stativgewinde
UBS-C Eingang
USB Ausgang (zur Powerbanknutzung)
Kugelkopf mit 1/4“ Gewinde
Cold Shoe mit 1/4“ Schraube
1
2
3
4
5
6
7
8
3
4
5
869
1
7
2
6
9
10
10

8
DEUTSCH
Bedienung
• Schieben Sie den Wippschalter nach links, um den Wert zu erhöhen,
oder nach rechts, um in zu verringern (Select).
• Zum Ein-/Ausschalten des LED Videolichts schieben Sie den Ein-/Aus-
schalter nach links bzw. rechts.
• Drücken Sie auf die Modustaste, um zwischen CCT, RGB / HSI und
Effektmodus zu wechseln. Im Display wird oben rechts angezeigt, in
welchem Modus Sie sich befinden.

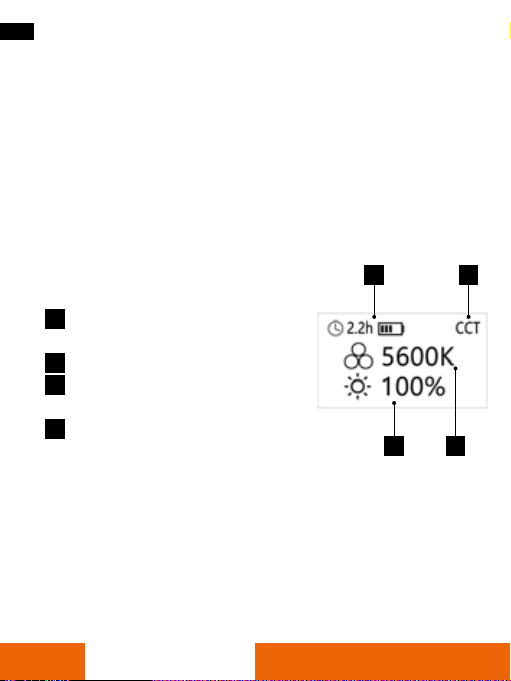

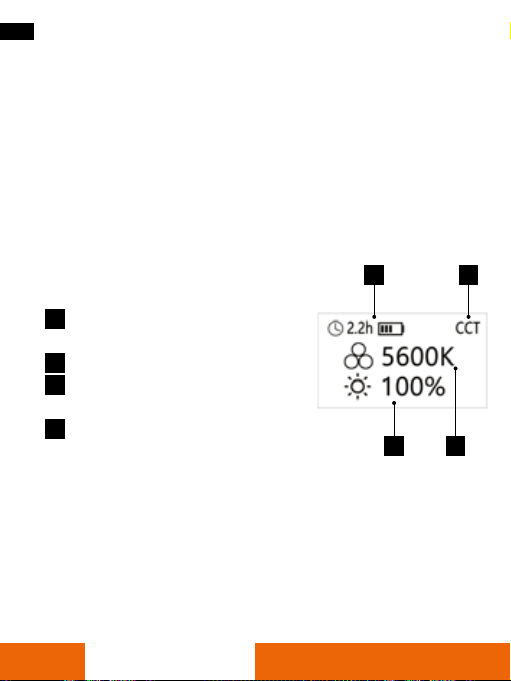

CCT-Modus
Verbleibende Akkulaufzeit
(Uhr / Zeit / Batterieanzeige)
Ausgewählter Modus: CCT
CCT-Farbtemperatur: Einstellbar
von 3200K bis 5600K
Helligkeit: Einstellbar von 1% bis 100 %.
Im Farbtemperaturmodus können Sie über den Wippschalter (4) die
Farbtemperatur von 3200 – 5600K einstellen. Über das Einstellrad (5)
können Sie die Helligkeit von 1 – 100% einstellen.
A
A
B
D C
B
C
D

9
RGB-Modus

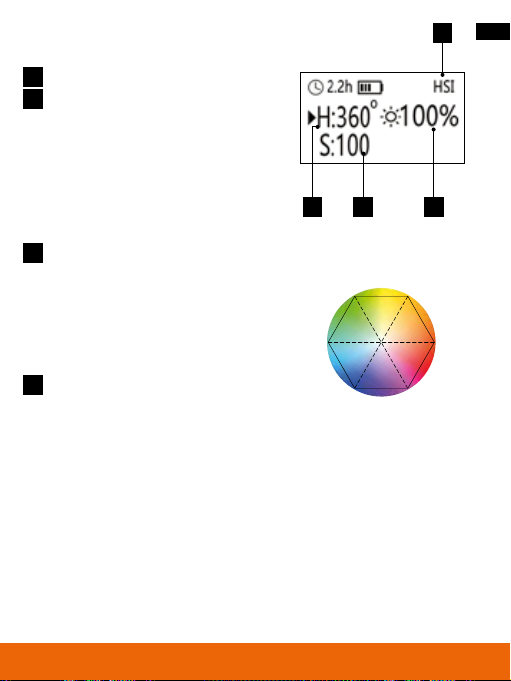

Ausgwählter Modus: RGB / HSI
Hue/Farbton
Stellen Sie mit Hilfe der Hue-Grafik
den gewünschten Farbwert ein, indem
Sie den Wippschalter (4) drücken, der
Pfeil steht nun bei „H“. Bewegen Sie
den Wippschalter (4) nach links oder
rechts, um den gewünschten Farbwert
(0 – 360) einzustellen.
Sättigung
Justieren Sie die gewünschte Sätti-
gung, indem Sie den Wippschalter
(4) drücken. Der Pfeil steht nun bei
„S“. Bewegen Sie den Wippschalter
(4) nach rechts oder links, um die
gewünschte Sättigung (0-100) einzu-
stellen.
Helligkeit
Die Helligkeit wird über das Einstellrad
(5) angepasst (1–100%).
A
B
C
D
Hue-Grafik
A
CB D

10
DEUTSCH

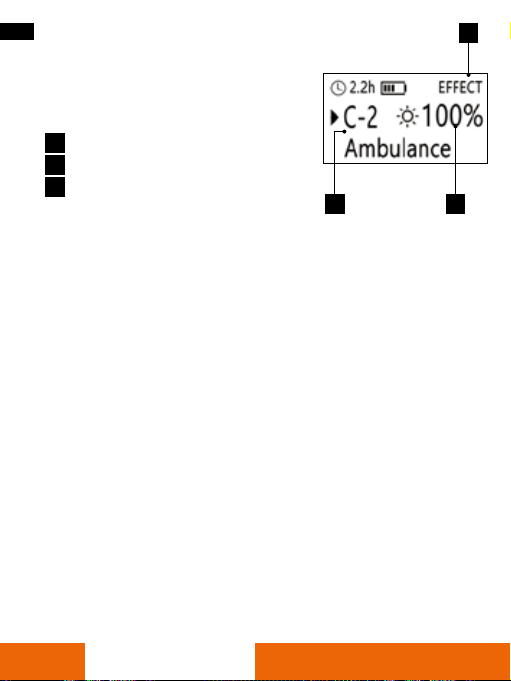

Effektmodus
Drücken Sie den Modusschalter erneut,
um in den Effektmodus zu gelangen.
Ausgewählter Modus: Effekt
Anzeige Effektkategorie
Helligkeit: Einstellbar von 1% bis 100%.
Effekt wählen:
Drücken Sie den Wippschalter (4), um zwischen den Effektkategorien (A – G)
zu wechseln. Bewegen Sie dann den Wippschalter (4) nach links, um die
verschiedenen Ausführungen des Effekts (jeweils 1 – 3) zu wechseln.
Sie können zwischen folgenden Effekten wählen:
A
C
B
C
A-1: Blitz (Flash)
A-2: Schneller Blitz (Flash Fast)
A-3: TV-Bildschirm (TV-Screen)
B-1: Kerzenlicht (Candle)
B-2: Flammen 1 (Flame1)
B-3: Flammen 2 (Flame2)
C-1: Polizei (Police)
C-2: Krankenwagen (Ambulance)
C-3: Feuerwehr (Fire truck)
D-1: Strobo-Licht 1 (Strobe Lights 1)
D-2: Strobo-Licht 2 (Strobe Lights 2)
D-3: Strobo-Licht 3 (Strobe Lights 3)
E-1: Farbverlauf langsam (Chase slow)
E-2: Farbverlauf mittel (Chase mid)
E-3: Farbverlauf schnell (Chase fast)
F-1: Feuerwerk 1 (Fire work 1)
F-2: Feuerwerk 2 (Fire work 2)
F-3: Feuerwerk 3 (Fire work 3)
G-1: Club 1 (Club 1)
G-2: Club 2 (Club 2)
G-3: Romantisches Licht (Romantic)
B
A

11
Installation des Kugelkopfes
Schrauben Sie das 1/4“ Gewinde des Kugelkopfes in eine der 1/4“
Stativgewindeeingänge des LED Lichts. Schrauben Sie im Anschluss den
Kugelkopf direkt auf ein Stativ mit 1/4“ Gewinde oder an den Cold Shoe
um ihn über einen Hot Shoe zu befestigen.
Hinweis: Stellen Sie sicher, dass das Stativ mit Gewichten gesichert
ist, sodass das Licht bei Neigung des Kugelkopfes nicht an Übergewicht
gewinnen kann und kippt.
Technische Daten
Anzahl LEDs 135 (45 Weißlicht / 45 Warmlicht / 45 RGB)
Leistung 12 W
Energieeffizienzklasse B
Beleuchtungsstärke 1.174 lux (0,5 m) 5500K
Helligkeitsbereich 1 – 100 %
Farbwiedergabeindex 95+ (CRI)
Farbtemperatur 3200 – 5600K
Effekte 21
Stromversorgung Wiederaufladbarer Lithium-Polymer-Akku (3,7 V/
4.000 / mAh / 14,8 Wh), Input max. 5 V 2 A
Anschlüsse USB-C Ladeanschluss (5 V 2 A), USB-A Aus-
gang (5 V 2 A), 2x 1/4“ Stativgewinde
Powerbank USB-A Ausgang mit 5 V 2 A
Abmessungen | Gewicht 151 x 80 x 11,5 mm | 205 g
Lieferumfang Slim LED S, Kugelkopf mit 1/4“-Anschlussgewin-
de, Cold Shoe mit 1/4“ Schraube, USB-C-Kabel,
Anleitung
Hinweis: Das Slim LED S kann über den USB Ausgang auch als Power-
bank genutzt werden (Ausgang 5 V 2 A). Technische Details sind ohne Vorankündigung änderbar. Druckfehler und Irrtümer vorbehalten. Das Reproduzieren dieser Bedienungsanleitung – auch auszugsweise – ist nicht gestattet.

12
DEUTSCH
Entsorgung
Entsorgen Sie die Verpackung sortenrein. Nutzen Sie
dafür die örtlichen Möglichkeiten zum Sammeln von Papier,
Pappe und leichten Verpackungen. (Anwendbar in der Europäi-
schen Union und anderen europäischen Staaten mit Systemen
zur getrennten Sammlung von Wertstoffen).
Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen nicht mit dem Hausmüll entsorgt werden!
Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom
Hausmüll zu entsorgen. Informationen zu Sammelstellen, die
Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer
Gemeinde- oder Stadtverwaltung.
Batterien und Akkus dürfen nicht in den Hausmüll! Als
Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und
Akkus, unabhängig davon, ob sie Schadstoffe* enthalten oder
nicht, einer umweltgerechten Entsorgung zuzuführen. Akkus
und Batterien sind deshalb mit dem nebenstehenden Zeichen
versehen. Informieren Sie sich hierzu bei Ihrem Händler, oder
wenden Sie sich an Rückgabeund Sammelstellen in Ihrer Ge-
meinde.
*gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

13
Warnhinweise zur Batterie
• Demontieren, schlagen oder durchstecken Sie den Akku nicht, achten
Sie darauf, den Akku nicht kurzzuschließen. Setzen Sie den Akku
keinen Orten mit hohen Temperaturen aus. Verwenden Sie den Akku
nicht weiter, falls er ausläuft oder sich ausdehnt.
• Immer über das System aufladen. Falls der Akku durch einen falschen
Typen ersetzt wird, besteht Explosionsgefahr.
• Halten Sie den Akku von Kindern fern.
• Akkus können explodieren, wenn sie einem offenen Feuer ausgesetzt
werden. Werfen Sie Akkus nie ins Feuer.
• Entsorgen Sie verbrauchte Akkus gemäß den örtlichen Vorschriften.
• Vor der Entsorgung des Gerätes ist der Akku zu entnehmen und ge-
sondert zu entsorgen.
Konformität
Hiermit erklärt die Rollei GmbH & Co. KG, dass dieses Gerät „Rollei
Slim LED S“ der folgenden Richtlinien entspricht:
2011/65/EU RoHS-Richtlinie
2014/30/EU EMV-Richtlinie
2009/125/EG ErP-Richtlinie
Der vollständige Text der EU-Konformitätserklärung ist unter der folgen-
den Internetadresse verfügbar: www.rollei.de/egk/slim_leds
Rollei GmbH & Co. KG, In de Tarpen 42, 22848 Norderstedt, Deutschland

14
ENGLISH
Before the first use
Please read the operating instructions and the safety instructions
carefully before using the device for the first time. Keep the operating
instructions together with the device for future use. If you pass on the
device to a third party, this manual is part of the device and must be
supplied with the device.
Explanation of symbols
The following symbols are used in this manual, on the flash, the power
supply unit or on the packaging.
Products marked with this symbol comply with all relevant
community regulations of the European Economic Area.
Products marked with this symbol are operated with direct
current.

15
Safety Instructions
1. Protect the product from moisture. Do not touch it with wet/damp
hands and do not immerse it under water.
2. This product is not waterproof! Do not use this product in the rain or
in wet environments.
3. Danger of explosion! Do not use this product near flammable gases
or liquids.
4. Do not use or store the device in high temperatures or in closed
rooms with direct sunlight and do not charge the battery while doing
so. The product should not be used in ambient temperatures above
40 °C.
5. If the device has been damaged so that internal parts are exposed,
then the device should not be used any more.
6. Do not film car, bus, bicycle, motorcycle or train drivers while driving
with this product. The driver may be blinded and cause an accident.
This also applies to unlisted persons or groups of persons when a
possible blinding could cause an accident.
7. Do not shine directly into the eyes of persons or animals as this may
cause retinal damage, visual impairment and even blindness.
8. Keep the device away from children.
9. If you sell the LED light to another person, please pass on this manual
to that person as well.
Note: Only for lighting for photographic purposes. Not suitable for
permanent room lighting.

16
ENGLISH
Precautions
1. After charging is completed, unplug the USB cable.
2. If you have not used the product for a long time, charge the battery
before using it again.
3. In order to prolong the battery lifetime, it is recommended to charge
and maintain the product every three months.
4. This product has a built-in rechargeable battery which has a certain
lifetime. After using it for a certain period of time, the performance
may be reduced but this is normal.
5. If the device will be used in a too cold or too hot environment it will
automatically shut down to protect itself.
Recharge
Note:
• Do not use quick chargers and/or super chargers to charge the Rollei
Slim LED RGB S. Super Chargers may be used to charge the Rollei Slim
LED RGB S, but only mains adapters with a maximum of 5 V / 2 A.
• Please only use the supplied USB cable for charging the device. Other-
wise there is a risk of fire or electric shock.

17
Components
OLED display
On/Off button
Mode button CCT / RGB / Effects (M)
Rocker switch for power control / colour temperature / saturation /
RGB colour / effects
Setting wheel
1/4“ screw thread
UBS-C input
USB output (for powerbank use)
Ballhead with 1/4“ screw thread
Cold Shoe with 1/4“ screw thread
1
2
3
4
5
6
7
8
9
3
4
5
869
1
7
2
6
10
10

18
ENGLISH
Operation
• Slide the rocker switch to the left to increase the value or to the right
to decrease it (Select).
• To switch the LED video light on/off, slide the on/off button to the left
or right.
• Press the mode button to switch between CCT, RGB/HSL and effect
mode. The display shows in the upper right corner which mode you
are in.
CCT mode
Remaining battery life
(clock / time / battery indicator)
Selected mode: CCT
CCT colour temperature: Adjustable
from 3200K to 5600K
Brightness: Adjustable from 1% to 100%
In colour temperature mode, you can use the rocker switch (4) to set the
colour temperature from 3200K – 5600K. You can adjust the brightness
from 1 – 100% via the setting wheel (5).
A
A
B
D C
B
C
D

19
RGB mode
Selected mode: RGB / HSI
Hue/colour tone
Use the Hue graphic to set the desired
colour value by pressing the rocker
switch (4), the arrow is now at ”H“.
Move the rocker switch (4) to the left
or right to set the desired colour value
(0 – 360).
Saturation
Adjust the desired saturation by
pressing the rocker switch (4). The
arrow is now at ”S“. Move the rocker
switch (4) to the right or left to set
the desired saturation (0 – 100%).
Brightness
Adjust the brightness (1 – 100%) using
the setting wheel (5).
A
B
C
D
A
CB D
Hue Graphic
Green 120° Yellow 60°
Red 0°
Pink red 300°Blue 240°
Cyan 180°

20
ENGLISH
Effect mode
Press the mode switch again to enter the
effect mode.
Selected mode: Effect
Effect category display
Brightness: Adjustable from 1% to 100%
Select effect:
Press the rocker switch (4) to switch between the effect categories (A – G).
Then move the rocker switch (4) to the left to change the different versions
of the effect (1 – 3 each).
You can choose between the following effects:
A
C
B
C
A-1: Flash
A-2: Flash Fast
A-3: TV-Screen
B-1: Candle
B-2: Flame 1
B-3: Flame 2
C-1: Police
C-2: Ambulance
C-3: Fire truck
D-1: Strobe Lights 1
D-2: Strobe Lights 2
D-3: Strobe Lights 3
E-1: Chase slow
E-2: Chase mid
E-3: Chase fast
F-1: Fire work 1
F-2: Fire work 2
F-3: Fire work 3
G-1: Club 1
G-2: Club 2
G-3: Romantic
B
A
