Rollei LUMIS COB 40W Bi-Color User manual

LUMIS COB 40W
Bi-Color
Ultra-kompaktes COB-Dauerlicht
Ultra-Compact COB Continuous Light
www.rollei.de
Anleitung auf Deutsch
Manual in English

INHALT | CONTENT
Inhalt
Vor dem ersten Gebrauch .............................4
Bestimmungsgemäßer Gebrauch .......................4
Zeichenerklärung ...................................4
Sicherheitshinweise..................................5
Warnhinweise für Akkus .............................8
Vorsichtsmaßnahmen ................................8
Lieferumfang.......................................9
Übersicht.........................................10
Aufbau enthaltenes Equipment .......................10
Bedienung........................................11
Technische Daten ................................. 12
Entsorgung .......................................14
Konformität.......................................15

3
Content
Before the First Use.................................16
Intended Use .....................................16
Explanation of Symbols..............................16
Safety Instructions .................................17
Battery Warnings ..................................19
Precautions ......................................20
Box Content ......................................21
Overview.........................................22
Setting Up Additional Equipment ......................22
Operation ........................................23
Technical Data.................................... 24
Disposal .........................................26
Conformity .......................................27

4
DEUTSCH
Vor dem ersten Gebrauch
Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicher-
heitshinweise aufmerksam durch.
Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den
späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen
Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät an Dritte weiter-
geben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.
Bestimmungsgemäßer Gebrauch
Dieses Produkt ist nur als Foto- und Videobeleuchtung konzipiert. Es darf nicht
zu anderen Zwecken, und insbesondere nicht zur häuslichen Raumbeleuchtung,
verwendet werden.
Zeichenerklärung
Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem COB-
Dauerlicht, seinem Zubehör oder auf der Verpackung verwendet.
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgeb-
lichen Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.
Mit diesem Zeichen gekennzeichnete Produkte werden mit Gleich-
strom betrieben.
Mit diesem Zeichen gekennzeichnete Produkte werden
mit Wechselstrom betrieben.
Geräte mit diesem Zeichen haben eine zusätzliche oder verstärkte
Isolierung und entsprechen der Schutzklasse II.
Nur für innen. Geräte mit diesem Zeichen dürfen nur im Haus betrie-
ben werden (trockene Umgebung).

5
Sicherheitshinweise
Gefahr durch elektrischen Strom!
Fehlerhafte elektrische Installationen oder eine übermäßige Netzspannung
können Stromschlag verursachen.
– Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steck-
dose mit den Angaben auf dem Typenschild übereinstimmt.
– Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es
bei Problemen schnell vom Netz trennen können.
– Nur das mitgelieferte Netzkabel benutzen.
– Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist oder wenn
das Kabel defekt ist.
– Wenn das Produkt oder das Zubehör beschädigt ist, muss es durch den
Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person aus-
getauscht bzw. repariert werden, um Gefährdungen zu vermeiden.
– Das Gehäuse darf nicht geöffnet und Reparaturen dürfen ausschließlich von
einem Fachmann ausgeführt werden. Wenden Sie sich hierzu an eine Fach-
werkstatt. Bei Reparaturen durch den Benutzer, unsachgemäßem Anschluss
oder Fehlbedienung werden jegliche Haftung und alle Gewährleistungsan-
sprüche ausgeschlossen.
– Das Produkt nicht mit einer externen Zeitschaltuhr benutzen.
– Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie es immer
von der Stromquelle.
– Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht mit nassen/
feuchten Händen und tauchen Sie es nicht unter Wasser.
– Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt nicht im
Regen oder in nassen Umgebungen. Berühren Sie das Produkt niemals bei
Gewitter.
– Bevor Sie die Stromverbindung trennen, schalten Sie das Gerät am Haupt-
schalter aus.
– Sorgen Sie für ausreichende Belüftung während des Betriebs. Das Geräts
niemals abdecken.

6
DEUTSCH
Sicherheitshinweise
– Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen oder in
geschlossenen Räumen mit direkter Sonneneinstrahlung und laden Sie
währenddessen nicht den Akku. Bei Umgebungstemperaturen von mehr als
40° C sollte das Produkt nicht mehr genutzt werden.
– Öffnen oder beschädigen Sie den Akku nicht, schließen Sie ihn nicht kurz, über-
brücken Sie ihn nicht und setzen Sie ihn nicht zu einem anderen Zweck ein.
– Halten Sie das Gerät mit eingebautem Akku fern von Kindern und Tieren, of-
fenem Feuer und Flüssigkeiten und setzen Sie sie nicht Temperaturen höher
als 50° C aus.
– Entfernen Sie sofort das Ladekabel bei ungewöhnlichen Geräuschen oder
Gerüchen sowie Rauch aus dem Gehäuse.
Achtung!
– Niemals das Netzkabel als Tragegriff benutzen. Produkt und Zubehör von
offenen Flammen, heißen Oberflächen und leicht entflammbaren Materialien
fernhalten.
– Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt.
– Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.
Achtung!
Gefahr für Kinder und Personen mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten (z. B. teilweise Behinderte, ältere
Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten)
oder mangelnder Erfahrung und Know-how (z. B. ältere Kinder).
– Dieses Produkt kann von Personen mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Know-how
benutzt werden, sofern diese beaufsichtigt werden oder eine Anleitung zur
sicheren Verwendung des Produktes erhalten haben und die sich aus dem
Gebrauch entstehenden möglichen Gefahren verstehen. Kinder dürfen mit
dem Produkt nicht spielen. Das Produkt darf von Kindern nicht gereinigt
oder gepflegt werden. Halten Sie Kinder unter acht Jahren vom Produkt und
den Zubehörteilen fern.

7
Sicherheitshinweise
Gebrauch entstehenden möglichen Gefahren verstehen. Kinder dürfen mit
dem Produkt nicht spielen. Das Produkt darf von Kindern nicht gereinigt
oder gepflegt werden. Halten Sie Kinder unter acht Jahren vom Produkt und
den Zubehörteilen fern.
– Stecken Sie keine Gegenstände in das Produkt.
– Das Produkt während des Betriebs und Ladens nicht unbeaufsichtigt lassen.
– Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die
Verpackungsmaterialien von Kindern und Tieren fern, um Unfällen und Er-
stickung vorzubeugen.
– Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zugführer wäh-
rend der Fahrt mit diesem Produkt. Der Fahrer kann geblendet werden und
so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen
oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht
werden könnte.
– Leuchten Sie nicht direkt in die Augen von Personen und Tieren, da dies zu
Schädigungen der Netzhaut, Sehstörungen und sogar zur Erblindung führen
kann.
Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für die
dauerhafte Raumbeleuchtung geeignet.
– Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zugführer wäh-
rend der Fahrt mit diesem Produkt. Der Fahrer kann geblendet werden und
so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen
oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht
werden könnte.
– Leuchten Sie nicht direkt in die Augen von Personen und Tieren, da dies zu
Schädigungen der Netzhaut, Sehstörungen und sogar zur Erblindung führen
kann.
Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für die
dauerhafte Raumbeleuchtung geeignet.

8
DEUTSCH
Warnhinweise für Akkus
– Demontieren, schlagen oder durchstechen Sie den Akku nicht, achten Sie
darauf, den Akku nicht kurzzuschließen.
– Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus. Verwenden
Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt.
– Immer über das System aufladen. Falls der Akku durch einen falschen Typen
ersetzt wird, besteht Explosionsgefahr.
– Halten Sie den Akku von Kindern und Tieren fern.
– Akkus können explodieren, wenn sie einem offenen Feuer ausgesetzt wer-
den. Werfen Sie Akkus nie ins Feuer.
– Entsorgen Sie verbrauchte Akkus gemäß den örtlichen Vorschriften.
– Vor der Entsorgung des Gerätes ist der Akku zu entnehmen und gesondert
zu entsorgen.
Vorsichtsmaßnahmen
1. Laden Sie den Akku vollständig auf und entfernen Sie anschließend das
Netzkabel.
2. Wurde das Produkt für einen längeren Zeitraum nicht mehr genutzt, laden
Sie den Akku vor der erneuten Nutzung.
3. Um die Akkulaufzeit zu verlängern, sollten Sie den Akku mindestens alle drei
Monate laden.
4. Dieses Produkt hat einen eingebauten, wiederaufladbaren Akku, der über
eine bestimmte Laufzeit verfügt. Wenn dieser über einen bestimmten Zeit-
raum genutzt wurde, wird sich die Leistung des Akkus reduzieren. Dies ist
völlig normal.
5. Wird das Gerät in zu kalten oder zu heißen Umgebungstemperaturen ge-
nutzt, schaltet sich das Gerät automatisch ab.
6. Bitte lassen Sie das Produkt von einem autorisierten Kundendienst über-
prüfen, falls ein Problem auftritt. Es ist Ihnen nicht gestattet, das Produkt bei
Fehlfunktionen zu demontieren. Andernfalls erlischt Ihre Garantie.

9

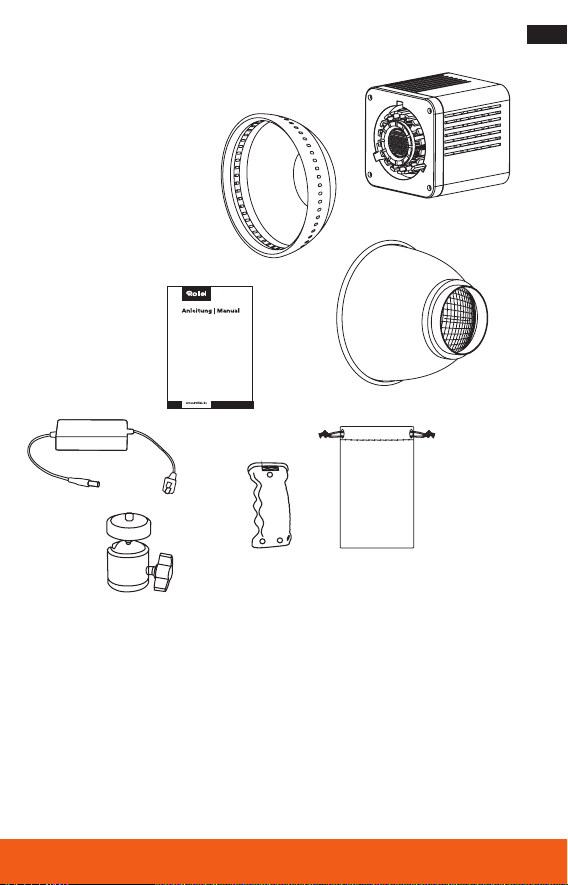

Lieferumfang
– COB-Dauerlicht
– 55°-Reflektor
– Diffusor
– Kugelkopf
– Haltegriff
– Netzteil
– Tasche
– Bedienungsanleitung

10
DEUTSCH
Übersicht
COB-LED
Lüftungsschlitze
Display
Einstellrad
Netzstrom-Eingang
An-/Ausknopf
Helligkeits-Einstellrad
1/4“-Gewinde
Aufbau enthaltenes Equipment
Einsetzen des Reflektors
Setzen Sie den Reflektor entsprechend der Anschlüsse an die Aussparungen
des COB-Dauerlichts. Drehen Sie den Reflektor im Uhrzeigersinn um ihn zu
befestigen.
Befestigen des Haltegriffs
Schrauben Sie die 1/4“-Schraube des Haltegriffs in das 1/4“-Gewinde des
COB-Dauerlichts. Über das Rad am Haltegriff können Sie die Schraube weiter
festziehen.
1
2
3
4
5
6
7
8
2
1
3
4
5
6
7 8

11
Bedienung
Ein- bzw. Ausschalten COB-Dauerlichts
Drücken Sie den An-/Ausknopf [6] zum ein- bzw. ausschalten des
COB-Dauerlichts.
Drehen Sie dann das Einstellrad [4], um das COB-Dauerlicht einzu-
schalten.
Diese Funktion verhindert, dass das COB-Dauerlicht ungewollt
aufleuchtet.
Moduswechsel
Über drücken des Einstellrads [4] können Sie in den CCT (Farbtemperatur)-
Modus oder den Effektmodus wechseln.
CCT (Farbtemperatur)-Modus
Drehen Sie das Einstellrad [4], um die Farbtemperatur einzustellen. Die Farb-
temperatur kann zwischen 2.500 und 6.500 K in 50-K-Schritten angepasst
werden.
Effektmodus
Drehen Sie das Einstellrad [4] um den gewünschten Effekt
einzustellen. Insgesamt können Sie aus acht Effekten
wählen:
1. Blitz 2. TV
3. Kerzenlicht 4. Defekte Glühbirne
5. Stroboskop 6. Paparazzi
7. Notfall 8. H/L Beam
Helligkeitseinstellung
Drehen Sie das Helligkeits-Einstellrad [7], um die Helligkeit in
den beiden Modi einzustellen. Die Helligkeit kann zwischen
0 und 100 % in 1-%-Schritten angepasst werden.

12
DEUTSCH
Technische Daten
Anzahl LEDs 1 (COB-LED)
Leistung LED 40,0 W
Energieeffizienzklasse
(EU 2017/1369)
G
EU-Energieeffizienz-
klasse-Spektrum
(EU 2017/1369)
A – G
Farbtemperatur 2.500 – 6.500 K
Color Rendering
Index (CRI)
95+
Television Lighting
Consistency Index
(TLCI)
95+
Leistungsregelung 0 – 100 %, in 1-%-Schritten
Beleuchtungsstärke Ohne Reflektor:
3.200 K, 0,5 m, 3.142 lx
4.500 K, 0,5 m, 3.998 lx
5.500 K, 0,5 m, 3.701 lx
3.200 K, 1 m, 953 lx
4.500 K, 1 m, 1.003 lx
5.500 K, 1 m, 1.116 lx
3.200 K, 1,5 m, 480 lx
4.500 K, 1,5 m, 458 lx
5.500 K, 1,5 m, 567 lx
Lichteffekte 8
Beleuchtungswinkel
COB-Dauerlicht
120 °
Beleuchtungswinkel
Reflektor
55°
Flicker-frei Bis zu 240 fps

13
Lautstärke Lüfter 34,17 dBA (100 % Helligkeit, 1 m)
Anschlüsse COB: 1/4“-Gewinde, Reflektor-Anschluss,
Netzteil-Anschluss
Haltegriff: 1/4“-Gewinde, 1/4“-Schraube
Stromversorgung Rollei AC/DC Adapter für LUMIS COB 40W Bi-Color |
Netzteil: Input 100 – 240 V ~ 1,7 A |
50 / 60 Hz | Output: 19,0 V 3,4 A, 65,0 W
Integrierter Akku: Lithium-Ionen-Akku (14,8 V /
3.400 mAh / 50,32 Wh)
Eingang 19,0 V 3,42 A
Nenneingangsleistung 41,0 W
Akkulaufzeit 70 Min. (100 % Helligkeit, 5.500 K)
Maße COB-Dauerlicht: 10,2 x 8,5 x 8,5 cm I Reflektor:
Ø 11,5 x 8,5 cm I Haltegriff: 12 x 5,5 x 3,2 cm |
Diffusor: Ø 12 cm I Kugelkopf: 4,1 x 4,3 x 5,5 cm
Gewicht COB-Dauerlicht: 470 g | Reflektor: 85 g |
Haltegriff: 66 g | Diffusor: 56 g | Kugelkopf: 59 g
Lieferumfang COB-Dauerlicht, Reflektor, Diffusor, Haltegriff,
Kugelkopf, Tasche, Netzteil mit Netzkabel (2,8 m),
Bedienungsanleitung
Änderungen von technischen Daten bleiben vorbehalten und bedürfen keiner
Ankündigung.
Technische Daten

14
DEUTSCH
Entsorgung
Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die
örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten
Verpackungen (anwendbar in der Europäischen Union und anderen
europäischen Staaten mit Systemen zur getrennten Sammlung von
Wertstoffen).
Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen
nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich
dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen.
Informationen zu Sammelstellen, die Altgeräte kostenlos entgegenneh-
men, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Batterien und Akkus dürfen nicht in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und
Akkus, unabhängig davon, ob sie Schadstoffe* enthalten oder nicht,
einer umweltgerechten Entsorgung zuzuführen. Akkus und Batterien
sind deshalb mit dem nebenstehenden Zeichen versehen. Informieren
Sie sich hierzu bei Ihrem Händler, oder wenden Sie sich an Rückgabe-
und Sammelstellen in Ihrer Gemeinde.
*gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

15
Konformität
Hiermit erklärt die Rollei GmbH & Co.KG, dass dieses Gerät „Rollei LUMIS COB
40W Bi-Color“ den folgenden Richtlinien entspricht:
011/65/EU RoHS-Richtlinie
2014/30/EU EMV-Richtlinie
2014/35/EU Niederspannungsrichtlinie
2009/125/EG ERP Richtlinie
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.rollei.de/egk/lumiscob40wbi-color
Rollei GmbH & Co. KG
In de Tarpen 42
D-22848 Norderstedt
Deutschland

16
ENGLISH
Before the First Use
Please read the operating instructions and the safety instructions carefully
before using the device for the first time.
Keep the operating instructions together with the device for future use. If you
pass on the device to a third party, this manual is part of the device and must
be supplied with the device.
Intended Use
This product is designed for use as photo and video lighting only. It must not
be used for any other purpose, and in particular not for domestic room lighting.
Explanation of Symbols
The following symbols are used in these operating instructions, on the COB
continuous light, its accessories or on the packaging.
Products marked with this symbol comply with all relevant community
regulations of the European Economic Area.
Products marked with this symbol are operated with direct current.
Products marked with this symbol are operated with alternating
current.
Products with this symbol have additional or reinforced insulation and
comply with protection class II.
For indoor use only. Devices with this symbol may only be operated
indoors (dry environment).

17
Safety Instructions
Danger due to electric current!
Faulty electrical installations or excessive mains voltage can cause electric
shock.
– Only connect the product if the mains voltage of the socket corresponds to
the information on the rating plate.
– Connect the product to an easily accessible socket so that you can discon-
nect it from the mains quickly in case of problems.
– Only use the mains cable supplied.
– Do not use the product if it is visibly damaged or if the cable is defective.
– If the product or accessories are damaged, they must be replaced or repaired
by the manufacturer, its after-sales service or a similarly qualified person in
order to avoid hazards.
– The housing must not be opened and repairs must only be carried out by a
specialist. Contact a specialist workshop for this purpose.Any liability and
all warranty claims are excluded in the event of repairs by the user, improper
connection or incorrect operation.
– Do not use the product with an external timer.
– If you are not going to use the unit for a long time, always disconnect it
from the power source.
– Protect the product from moisture. Do not touch it with wet / damp hands
and do not immerse it in water.
– This product is not waterproof! Do not use this product in the rain or in wet
environments. Never touch the product during a thunderstorm.
– Before disconnecting the power, switch off the product at the main switch.
– Ensure adequate ventilation during operation. Never cover the unit.
– Do not use or store the unit at high temperatures or in closed rooms with
direct sunlight and do not charge the battery during this time. The product
should not be used at ambient temperatures above 40° C.
– Do not open or damage the battery, short-circuit it, bypass it or use it for
any other purpose.

18
ENGLISH
Safety Instructions
– Keep the product and its battery away from children and animals, open flames
and liquids and do not expose it to temperatures higher than 50° C (122° F).
– Immediately remove the charging cable from the housing in the event of
unusual noises or smells or smoke.
Attention!
– Never use the power cord as a carrying handle. Keep the product and acces-
sories away from naked flames, hot surfaces and highly flammable materials.
– Lay the mains cable so that it does not pose a trip hazard.
– Do not bend the mains cable or lay it over sharp edges.
Caution!
Danger for children and persons with reduced physical, sensory or
mental capabilities (e.g. partially disabled persons, elderly persons with
reduced physical and mental capabilities) or lack of experience and
know-how (e.g. older children).
– This product can be used by persons with reduced physical, sensory or
mental capabilities or lack of experience and know-how if they have been
given supervision or instruction concerning use of the product in a safe
way and understand the potential hazards arising from its use. Children
must not play with the product. The product must not be cleaned or
cared for by children. Keep children under the age of eight away from the
product and accessories.
– Do not insert objects into the product.
– Do not leave the product unattended during operation and charging.
– The appliance is not a toy. Keep the product, accessories and packaging ma-
terials away from children and animals to prevent accidents and suffocation.

19
Safety Instructions
– Do not film car, bus, bicycle, motorbike drivers or train drivers while driving
with this product. The driver may be blinded and cause an accident. This also
applies to persons or groups not listed if an accident could be caused by
possible glare.
– Do not shine directly into the eyes of people or animals as this can cause
retinal damage, impaired vision and even blindness.
Note: Only for lighting for photographic purposes. Not suitable for perma-
nent room lighting.
Battery Warnings
– Do not disassemble, hit or puncture the battery, be careful not to short-cir-
cuit the battery.Do not expose the battery to places with high temperatures.
– Do not continue to use the battery if it leaks or expands.
– Always charge through the system. If the battery is replaced with the wrong
type, there is a risk of explosion.
– Keep the battery away from children and animals.
– Batteries can explode if exposed to an open fire. Never throw batteries into
a fire.
– Dispose of used batteries according to local regulations.
– Before disposing of the appliance, remove the battery and dispose of it sepa-
rately.

20
DEUTSCH
Precautions
1. Fully charge the battery, then disconnect the power cable.
2. If the product has not been used for a long period of time, charge the batte-
ry before using it again.
3. To extend the battery life, you should charge the battery at least every three
months.
4. This product has a built-in, rechargeable battery that has a specific run time.
If this has been used for a certain period of time, the performance of the
battery will be reduced.This is normal.
5. If the device is used in too cold or too hot ambient temperatures, the device
switches off automatically.
6. Please have the product checked by an authorized service center if a prob-
lem occurs. You are not permitted to dismantle the product if it malfunctions.
Otherwise your guarantee will be void.
