Rose electronics airik T-FLEX User manual

ROSE Bikes GmbH
Schersweide 4, 46395 Bocholt, Germany
www.rosebikes.de
Made in Taiwan
airik T-FLEX
DE // BEDIENUNGSANLEITUNG PUMPE // BEST.-NR.: 2335611
Allgemeines
Diese Bedienungsanleitung muss vor der ersten Verwendung der Pumpe gelesen und verstanden worden
sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf. Verkaufst oder verschenkst du die
Pumpe, muss diese Bedienungsanleitung beigelegt werden.
Kompatibilität / Bestimmungsgemäßer Gebrauch
Die Pumpe ist zur Luftdruck-Befüllung von Fahrradreifen mit Schrader-/Autoventil oder Presta-/
Sclaverandventil geeignet. Der Ventilschaft muss im oberen Bereich ein Schraubgewinde haben. Für das
Aufpumpen von Reifen mit Dunlop-/Blitzventil ist ein Ventiladapter nötig.
Vorbereitungen
Schrader-/Autoventil: Ventilkappe abschrauben.
Presta-/Sclaverandventil: Ventilkappe abschrauben und Ventilkopf durch Herausdrehen des
Ventilstößels öffnen.

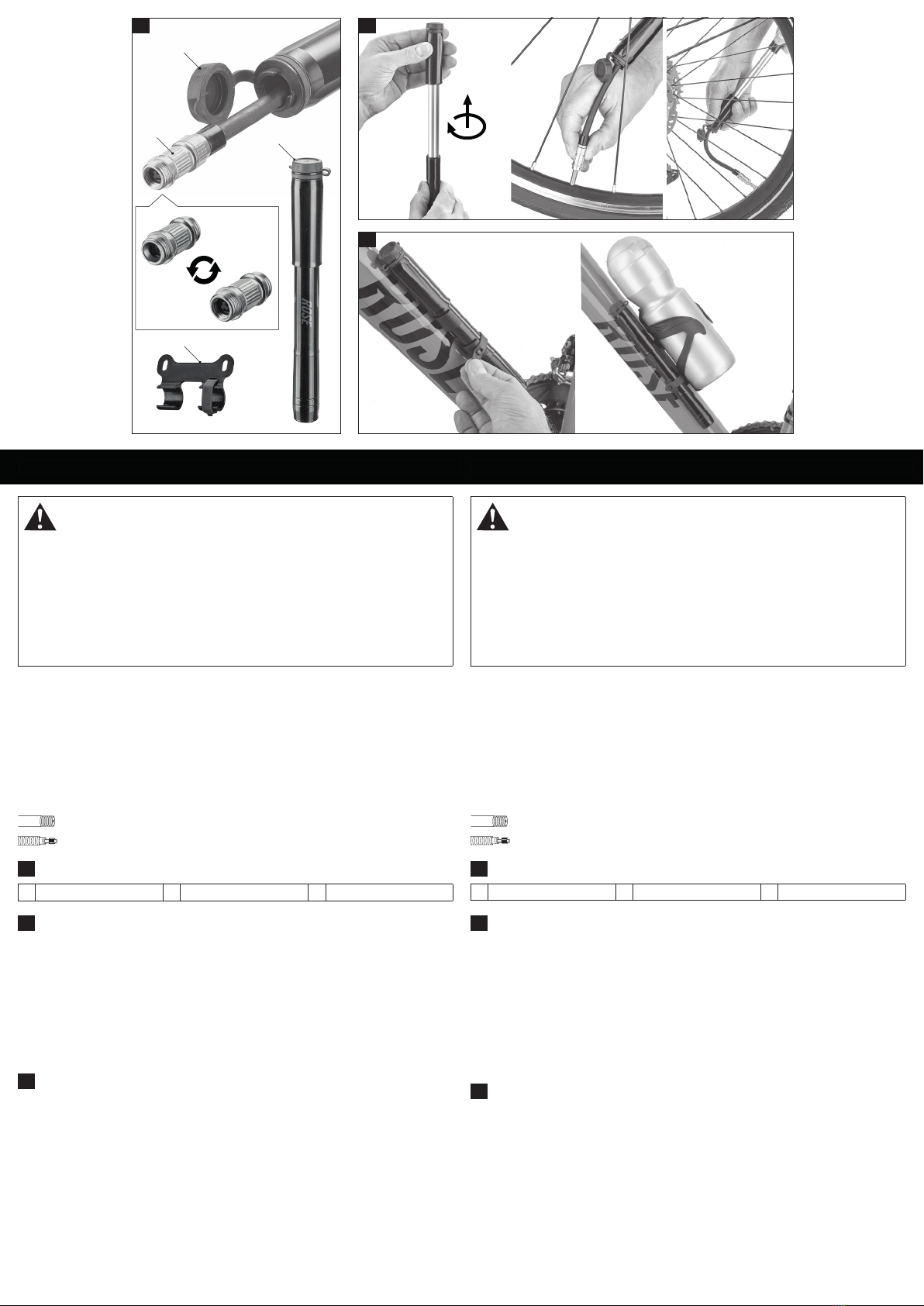

AÜbersicht
1Schutzkappe 2Ventiladapter 3Pumpenhalter
BReifen aufpumpen
1. Öffne die Schutzkappe (A/1) und ziehe den Flexschlauch aus dem Pumpengehäuse.
2. Stelle sicher, dass der Ventiladapter (A/2) auf das vorhandene Ventil passt.
Schraube den Ventiladapter bei Bedarf ab, drehe ihn um 180° und schraube ihn wieder an.
3. Stecke den Ventiladapter (A/2) auf das Ventil, drehe den Griff aus der Arretierung und ziehe die Pumpe
auseinander.
→Achte bei der Verwendung eines Presta-/Sclaverandventils darauf, den Ventilkopf vor dem
Aufpumpen zu öffnen.
4. Schraube den Ventiladapter auf das Ventil und pumpe den Reifen auf den gewünschten Druck auf.
→Achte bei der Verwendung eines Presta-/Sclaverandventils darauf, den Ventilkopf nach dem
Aufpumpen zu schließen.
5. Schraube den Ventiladapter vom Ventil und drehe die Ventilkappe auf das Ventil. Schiebe die Pumpe
zusammen, stecke den Schlauch in die Pumpe, schließe die Schutzkappe und arretiere den Pumpengriff.
CMontage der Pumpe am Rahmen
1. Bringe den Pumpenhalter (A/3) an der Flaschenhalteraufnahme deines Fahrradrahmens an.
→Der Pumpenhalter kann anstelle eines Flaschenhalters oder unter einem Flaschenhalter montiert
werden.
2. Drehe die Befestigungsschrauben in die Gewindeösen und ziehe diese mit einem Anzugsdrehmoment
von maximal 2 Nm an.
3. Stecke die Pumpe in den Halter und lege den Sicherungsgummi (C) um die Pumpe. Prüfe den festen Sitz.
Wartung und Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine
uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:
• Die Pumpe sollte sorgsam behandelt und so aufbewahrt werden, dass Verschmutzungen und
Beschädigungen ausgeschlossen werden können. Die einwandfreie Funktion der Pumpe hängt
maßgeblich von deren Zustand ab.
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.
GEFAHR
Gefahr durch falschen Reifendruck!
Ein zu hoher oder niedriger Reifendruck kann die Felge oder den Reifen beschädigen und die
Fahreigenschaften stark beeinträchtigen!
• Die Pumpe ist für einen Maximaldruck von 8 bar / 120 psi vorgesehen.
• Der Maximaldruck des Reifens und der Felge darf keinesfalls überschritten werden!
• Beachte die Bedienungsanleitung des Reifens bzw. der Felge.
• Verwende die Pumpe nicht, wenn diese beschädigt ist.
• Ziehe bei Unklarheiten oder Fragen einen ausgebildeten Zweiradmechatroniker hinzu.
1
1
2
3
A B
C
EN // OWNER’S MANUAL PUMP// PROD. CODE: 2335611
General information
Please read this manual carefully before using the pump for the first time and make sure you understand
everything. Keep this manual for future reference. If you sell or give away your pump, please also include the
owner’s manual.
Compatibility / Intended use
The pump is suitable for inflating bike tyres with a Schrader or Presta valve. The valve stem must have a
screw thread at the top. A valve adapter is required for inflating tyres with Dunlop valves.
Preparations
Schrader valve: Undo the valve cap.
Presta valve: Undo the valve cap and open the valve head by removing the valve tappet.
AContents
1Protective cap 2Valve adapter 3Pump holder
BInflating tyres
1. Open the protective cap (A/1) and pull the flexible hose out of the pump housing.
2. Make sure that the valve adapter (A/2) fits on the tyre’s valve.
If necessary, unscrew the valve adapter, turn it 180° and screw it back on.
3. Put the valve adapter (A/2) on the valve, turn the handle out of the lock position and pull the pump apart.
→When using a Presta valve, make sure to open the valve head before inflation.
4. Screw the valve adapter onto the valve and pump up the tyre to the desired pressure.
→When using a Presta valve, make sure to close the valve head after inflation.
5. Unscrew the valve adapter from the valve and screw the valve cap onto the valve. Push the pump
together, put the hose into the pump, close the protective cap and lock the pump handle.
CFitting the pump on the frame
1. Attach the pump bracket (A/3) to the bottle cage mount of your bike frame.
→The pump holder can be mounted instead of a bottle holder or underneath a bottle holder.
2. Insert the mounting bolts into the threaded eyelets and tighten them with a maximum torque of 2 Nm.
3. Put the pump in the holder and put the securing rubber (C) around the pump. Verify a tight fit.
Maintenance and care
Regular care and maintenance ensure high durability and reliability, as well as unlimited functionality.
ROSE Bikes recommends carrying out the following tasks:
• Handle the pump with care and make sure to protect it from damages and dirt during storage.
A proper functioning of the pump largely depends on its condition.
This manual is additionally available on rosebikes.com/manuals.
DANGER
Risk of accident and damage due to incorrect tyre pressure!
The tyre being overinflated or underinflated can damage the rim or tyre and severely impair the riding
characteristics!
• The pump is designed for a maximum pressure of 8 bars / 120 psi .
• The maximum pressure of tyre and rim must not be exceeded!
• Please follow the manual of the tyre or the rim.
• Do not use the pump if damaged.
• If in doubt, please consult a qualified bicycle mechanic.
1
1
2
3
A B
C
FR // MANUEL D’INSTRUCTIONS POMPE // ART. 2335611
Informations générales
Veuillez lire attentivement ce manuel d‘instructions avant d’utiliser la pompe pour la première fois et
assurez-vous de tout comprendre. Gardez ce manuel d’instructions dans le but de le consulter plus tard,
si besoin. Si vous vendez ou donnez votre pompe, veuillez également inclure ce manuel d’instructions.
Compatibilité / Utilisation conforme
La pompe convient pour gonfler des pneus de vélo avec une valve Schrader (américaine) ou une valve
Presta (française). La tige de la valve doit posséder un filetage dans sa partie supérieure. Il faut utiliser un
adaptateur de valve pour gonfler les pneus qui sont équipés d'une valve Dunlop (valve anglaise).
Préparatifs
Valve Schrader/Valve
américaine: Dévissez le capuchon de valve.
Valve Presta/Valve
française:
Dévissez le capuchon de valve et ouvrez la tête de la valve en
dévissant l’obus de valve.
AAperçu
1Capuchon de protection 2Adaptateur de valve 3Support de pompe
BGonflage de pneus
1. Ouvrez le capuchon de protection (A/1) et retirez le tuyau flexible du corps de la pompe.
2. Assurez-vous que l’adaptateur de valve (A/2) s'adapte à la valve existante.
Si nécessaire, dévissez l’adaptateur de valve, tournez-le à 180° et revissez-le.
3. Placez l'adaptateur de valve (A/2) sur la valve, sortez la poignée de la fixation en la tournant et dépliez
la pompe.
→Lorsque vous utilisez une valve Presta (française), veillez à ouvrir la tête de la valve avant de gonfler.
4. Vissez l’adaptateur de valve sur la valve et gonflez le pneu à la pression souhaitée.
→Lorsque vous utilisez une valve Presta (française), veillez à fermer la tête de la valve après gonflage.
5. Dévissez l’adaptateur de valve de la valve et vissez le capuchon de valve sur la valve. Poussez la pompe,
insérez le tuyau dans la pompe, fermez le capuchon de protection et bloquez la poignée de la pompe.
CMontage de la pompe sur le cadre
1. Installez le porte-pompe (A/3) au logement du porte-bidon du cadre de votre vélo.
→Le support de pompe peut être monté à la place d'un porte-bidon ou sous un porte-bidon.
2. Vissez les vis de fixation dans les œillets filetés et serrez-les au couple maximal de 2 Nm.
3. Introduisez la pompe dans le support et placez le caoutchouc de sécurité (C) autour de la pompe. Vérifiez
le serrage correct.
Entretien et soin
Des soins et un entretien réguliers garantissent une durabilité et une fiabilité élevées ainsi qu’un
fonctionnement impeccable. ROSE Bikes conseille de faire les tâches ci-dessous:
• Manipulez la pompe avec précaution et assurez-vous de la protéger contre les dommages et les
saletés pendant le stockage. Le fonctionnement impeccable de la pompe dépend largement de son
état.
Ce manuel d’instructions est disponible en fichier pdf sur rosebikes.fr/manuels_dinstructions.
DANGER
Danger d’une pression de gonflage inappropriée!
Quand la pression de gonflage est trop haute ou trop basse, la jante ou le pneu peuvent être endommagés
et le comportement sur route peut être limité!
• La pompe est destinée à une pression maximale de 8 bar / 120 psi .
• Il ne faut en aucun cas dépasser la pression maximale du pneu et de la jante!
• Tenez compte des manuels d’instructions du pneu resp. de la jante.
• N'utilisez pas la pompe si elle est endommagée.
• Au cas où vous ayez des doutes ou questions, consultez un mécatronicien deux-roues diplômé.
NL // HANDLEIDING POMP // BESTELNR.: 2335611
Algemeen
Alvorens de pomp voor het eerst wordt gebruikt, moet deze handleiding worden gelezen en begrepen.
Bewaar deze handleiding goed om later nog e.e.a. na te kunnen lezen. Indien je de pomp verkoopt of
weggeeft, moet deze handleiding worden meegeleverd.
Compatibiliteit / doelmatig gebruik
De pomp is geschikt voor het met lucht vullen van fietsbanden met een autoventiel of sclaverandventiel.
De ventielbuis moet aan de bovenkant een schroefdraad hebben. Voor het oppompen van banden met een
dunlopventiel is een ventieladapter nodig.
Voorbereidingen
Autoventiel: Schroef het ventieldopje los.
Sclaverandventiel: Schroef het ventieldopje los en open de ventielkop door het
ventiel iets los te draaien.
AOverzicht
1Beschermkap 2Ventieladapter 3pomphouder
BBand oppompen
1. Open de beschermkap (A/1) en trek de flexibele slang uit het pomphuis.
2. Controleer of de ventieladapter (A/2) op het ventiel past.
Schroef zo nodig de ventieladapter los, draai hem om en schroef hem weer vast.
3. Zet de ventieladapter (A/2) op het ventiel, draai de hendel uit het vergrendeling en trek de pomp uit
elkaar.
→Wanneer je een sclaverandventiel gebruikt, moet je de ventielkop iets losdraaien voordat je gaat
pompen.
4. Schroef de ventieladapter op het ventiel en pomp de band op tot de gewenste druk.
→Draai wanneer je een sclaverandventiel gebruikt de ventielkop vast als je klaar bent met pompen.
5. Schroef de ventieladapter van het ventiel en schroef het dopje op het ventiel. Duw de pomp in elkaar,
steek de slang in de pomp, sluit de beschermkap en vergrendel de pomphendel.
CMontage van de pomp op het frame
1. Bevestig de pomphouder (A/3) op de plaats van de bidonhouder op het fietsframe.
→De pomphouder kan worden gemonteerd in plaats van een bidonhouder of onder een bidonhouder.
2. Draai de bevestigingsschroeven in de draadbussen en schroef ze vast met een maximaal
aanhaalmoment van 2 Nm.
3. Zet de pomp in de houder en trek het bevestigigsbandje (C) om de pomp. Controleer of de pomp goed
vastzit.
Onderhoud
Regelmatig onderhoud zorgt voor een lange en betrouwbare gebruiksduur en een onbeperkte werking.
ROSE Bikes adviseert de volgende handelingen:
• Behandel de pomp met zorg en bewaar hem zo dat hij niet beschadigd raakt of vies wordt. Het goed
functioneren van de pomp hangt voor een groot deel af van de toestand.
Deze handleiding is ook beschikbaar als pdf-bestand op rosebikes.nl/handleidingen.
GEVAAR
Gevaar door verkeerde bandenspanning!
Een te hoge of te lage bandenspanning kan de velg of de band beschadigen en de rijeigenschappen
ernstig beïnvloeden!
• De pomp is ontwikkeld voor een maximale druk van 8 bar / 120 psi .
• De maximaal toegestane druk van band of velg mag in geen geval worden overschreden!
• Raadpleeg de handleiding van de band of de velg.
• Gebruik de pomp niet als deze beschadigd is.
• Raadpleeg bij onduidelijkheden of vragen een opgeleide rijwielhersteller.

This manual suits for next models

1

Other Rose electronics Bicycle Accessories manuals

Rose electronics XTREME COMP R-1 User manual

Rose electronics

Rose electronics XTREME COMP R-1 User manual

Rose electronics LOWRIDER LR-1 User manual

Rose electronics

Rose electronics LOWRIDER LR-1 User manual

Rose electronics airik RT Teleskop User manual

Rose electronics

Rose electronics airik RT Teleskop User manual

Rose electronics airik MT-PP User manual

Rose electronics

Rose electronics airik MT-PP User manual

Rose electronics XTREME CRANK PULLER User manual

Rose electronics

Rose electronics XTREME CRANK PULLER User manual

Rose electronics 49320100 User manual

Rose electronics

Rose electronics 49320100 User manual

Rose electronics XTREME DUO X User manual

Rose electronics

Rose electronics XTREME DUO X User manual

Rose electronics XTREME SPORT TOUR S1 User manual

Rose electronics

Rose electronics XTREME SPORT TOUR S1 User manual

Rose electronics XTREME GRAND TOUR CROMO User manual

Rose electronics

Rose electronics XTREME GRAND TOUR CROMO User manual

Rose electronics XTREME ERGO User manual

Rose electronics

Rose electronics XTREME ERGO User manual

Rose electronics RACE ATTACK OSC User manual

Rose electronics

Rose electronics RACE ATTACK OSC User manual

Rose electronics XTREME WCR B 124 User manual

Rose electronics

Rose electronics XTREME WCR B 124 User manual

Rose electronics RACE ATTACK GF AERO User manual

Rose electronics

Rose electronics RACE ATTACK GF AERO User manual

Rose electronics CC-20 User manual

Rose electronics

Rose electronics CC-20 User manual

Rose electronics GRAND TOUR VI User manual

Rose electronics

Rose electronics GRAND TOUR VI User manual

Rose electronics RACE ATTACK RA-1 User manual

Rose electronics

Rose electronics RACE ATTACK RA-1 User manual

Rose electronics RACE TOUR User manual

Rose electronics

Rose electronics RACE TOUR User manual

Rose electronics XTREME PRO RIZER BAR User manual

Rose electronics

Rose electronics XTREME PRO RIZER BAR User manual

Rose electronics airik MT-HP User manual

Rose electronics

Rose electronics airik MT-HP User manual

Rose electronics Shock Blow HP User manual

Rose electronics

Rose electronics Shock Blow HP User manual

Rose electronics RC-170 FLEX CARBON User manual

Rose electronics

Rose electronics RC-170 FLEX CARBON User manual

Rose electronics PRO 1-25 NM User manual

Rose electronics

Rose electronics PRO 1-25 NM User manual

Rose electronics RACE ATTACK SP-63 S User manual

Rose electronics

Rose electronics RACE ATTACK SP-63 S User manual

Rose electronics 231772501 User manual

Rose electronics

Rose electronics 231772501 User manual

Popular Bicycle Accessories manuals by other brands

Vetta c-500 owner's manual

Vetta

Vetta c-500 owner's manual

Cateye EL135 manual

Cateye

Cateye EL135 manual

tubus Disco 42000 Assembly instructions

tubus

tubus Disco 42000 Assembly instructions

SP CONNECT Micro Bike Mount Mounting instructions

SP CONNECT

SP CONNECT Micro Bike Mount Mounting instructions

Bontrager BIG EARL GRIPS manual

Bontrager

Bontrager BIG EARL GRIPS manual

Burley Hitch Flex Connector instructions

Burley

Burley Hitch Flex Connector instructions

Green Bike KT-LCD8H user manual

Green Bike

Green Bike KT-LCD8H user manual

Sigma SPEEDMASTER 5000 manual

Sigma

Sigma SPEEDMASTER 5000 manual

Cateye Padrone Smart + CC-SC100B Quick setup guide

Cateye

Cateye Padrone Smart + CC-SC100B Quick setup guide

Cateye DOUBLE SHOT PRO manual

Cateye

Cateye DOUBLE SHOT PRO manual

Bontrager WHEEL owner's manual

Bontrager

Bontrager WHEEL owner's manual

Orbea OC ANT+ LEV DISPLAY Technical manual

Orbea

Orbea OC ANT+ LEV DISPLAY Technical manual

Miche Syntium DX manual

Miche

Miche Syntium DX manual

blackburn Delphi manual

blackburn

blackburn Delphi manual

Scosche handleIT HFBMIP2 instructions

Scosche

Scosche handleIT HFBMIP2 instructions

SZKTDZ KT-LCD9 user manual

SZKTDZ

SZKTDZ KT-LCD9 user manual

Ourmeter LCD-S700 manual

Ourmeter

Ourmeter LCD-S700 manual

Philips SafeRide LED RearLight Dynamo user manual

Philips

Philips SafeRide LED RearLight Dynamo user manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
