RTW TouchMonitor TM3 User manual

TouchMonitor TM3 Smart
Manual

2 Manual | TM3S
Software Version 5.02 | 04.2019
• TM3 Smart (TM3S)
© 2019 | RTW GmbH & Co.KG
Am Wassermann 25 | 50829 Köln | Germany
Phone [phone] | Fax [phone]
www.rtw.com | [e-mail]
TouchMonitor TM3 Smart
Manual

DE
TouchMonitor TM3 Smart
Bedienungsanleitung

DE-2 Manual | TM3S
Bedienungsanleitung
für
RTW TouchMonitor TM3 Smart
• TM3S
Manual-Version: 3.1
Erstellt: 05.12. 2019
Software-Version: 5.02 und höher | 04.2019
© 2019 | Technische Änderungen vorbehalten!
RTW GmbH & Co.KG | Am Wassermann 25 | 50829 Köln | Germany
Phone [phone] | Fax [phone]
www.rtw.com | [email protected]
WEEE-Reg.-Nr.: DE 90666819
RoHS-Konformität: Diese Geräte erfüllen als Überwachungs- und Kon-
trollinstrumente in der Kategorie 9, Anhang 1, die
Vorschriften der Richtlinie des Europäischen Par-
lamentes und des Rates vom 8. Juni 2011 zur Be-
schränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten.
Hinweise:
• Die in dieser Bedienungsanleitung enthaltenen Informationen geben
den Stand bei der Veröffentlichung wieder. Die Abbildungen dienen
der Illustration des Beschriebenen und können von der Darstellung auf
Ihrem Gerät abweichen.
• Die aktuelle Bedienungsanleitung, verfügbare Firmware-Updates
und den Devicer DC1 zur Personalisierung finden Sie unter „Audio-
Monitore“/„TM3 Smart“ im Download-Bereich auf unserer Web-Seite:
https://www.rtw.com/de/support/manuals-software.html.

Bitte lesen Sie die folgenden Anweisungen sorgfältig und
handeln Sie nach diesen Vorschriften, um jegliche Gefahren zu
vermeiden oder Gesetze nicht zu verletzen.

DE-3Manual | TM3 Serie Sicherheitshinweise
DE
Sicherheitshinweise
Die folgenden Symbole sind auf dem Gehäuse des Gerätes, auf einzel-
nen Modulen und in dieser Bedienungsanleitung zu finden:
WARNUNG!
Dieses Symbol warnt Sie vor einer möglicherweise gefährlichen Situation,
etwa vor gefährlichen Spannungen, die Sie einem elektrischen Schock
aussetzen könnten. Achten Sie auf den Warnhinweis und handeln Sie
besonders vorsichtig.
ACHTUNG!
Dieses Symbol macht Sie auf wichtige Bedienhinweise oder auf mögliche
Bedienfehler aufmerksam, die zur Beschädigung von Geräten führen
könnten. Wenn Sie dieses Zeichen auf einem Gerät finden, beachten Sie
die Hinweise in der Bedienungsanleitung zu entsprechenden Vorsichts-
maßnahmen.
HINWEIS
Dieses Symbol weist Sie auf Besonderheiten hin, bei denen es sich nicht
um Fehlfunktionen handelt.

SicherheitshinweiseDE-4 Manual | TM3 Serie
Allgemeine Sicherheitsanweisungen
• Lesen Sie die Anleitung. Vor Inbetriebnahme des Gerätes studieren Sie
sorgfältig und verstehen Sie alle Sicherheits- und Bedienungsanwei-
sungen!
• Bewahren Sie die Sicherheits- und Bedienungsanweisungen zum spä-
teren Nachschlagen auf!
• Beachten Sie alle Warnhinweise auf dem Gerät und befolgen Sie die
Sicherheits- und Bedienungsanweisungen, bevor Sie das Gerät instal-
lieren und betreiben!
• Befolgen Sie immer diese Anweisungen, um Schaden für sich, am Ge-
rät oder an angeschlossenen Geräten zu vermeiden!
Um einen möglichen Stromschlag, Brand, Schaden oder Fehlfunk-
tionen zu verhindern, benutzen Sie bitte das Gerät nur wie vorgesehen.
Die Geräte sind für den Einsatz in geschlossenen Räumen vorgesehen
und dürfen nur mit dem dafür zugelassenen Netzteil betrieben werden.
WARNUNG!
Folgen Sie immer den Sicherheitsmaßnahmen, um schwerwiegende Ver-
letzungen oder gar Tod durch elektrischen Schlag, Kurzschluss, Schäden,
Feuer oder andere Risiken zu vermeiden. Diese Maßnahmen beinhalten
die folgenden Punkte, sind aber nicht auf diese beschränkt:
• Öffnen Sie nicht das Gehäuse. Innerhalb des Gerätes befinden sich
keine Teile, die der Wartung durch den Benutzer bedürfen. Überlassen
Sie Wartungsarbeiten stets nur dem Hersteller.
• Versuchen Sie nicht, irgendetwas zu reparieren. Reparaturen dürfen
nur von qualifiziertem Personal durchgeführt werden.
• Entfernen Sie keine Teile aus dem Gerät und führen Sie keine Modifi-
kation am Gerät aus ohne die schriftliche Freigabe durch RTW. Verän-
derungen am Gerät können sowohl Sicherheitsrisiken verursachen als
auch die Konformitäten und Zertifizierungen beeinflussen.

DE-5Manual | TM3 Serie Sicherheitshinweise
DE
• Verwenden Sie nur geeignete Netzkabel bzw. Netzgeräte. Verwenden
Sie ausschließlich Netzkabel und Netzteile, die für dieses Gerät freige-
geben und in Ihrem Land zertifiziert sind.
• Beachten Sie alle Anschlusswerte und Markierungen auf dem Gerät.
Informieren Sie sich in der Bedienungsanleitung über weitere Details
zu den Anschlusswerten, bevor Sie etwas anschließen.
• Verbinden Sie keinen der Anschlüsse mit Stromquellen, deren
Anschlusswerte die des Geräteanschlusses übersteigen.
• Vermeiden Sie den Kontakt mit offenliegenden Schaltungsteilen und
Bauelementen bei anliegender Stromversorgung.
• Durch Abziehen des Netzkabels des externen Netzteils kann das Gerät
vom Stromnetz getrennt werden. Blockieren Sie das Netzkabel und das
Netzteil nicht, es muss für den Anwender jederzeit erreichbar bleiben.
• Schalten Sie das Gerät sofort aus und trennen Sie es sofort vom
Stromnetz, wenn ungewöhnliche Gerüche, Geräusche oder Rauch
auftreten oder wenn Fremdstoffe (z. B. Flüssigkeiten) oder fremde Ge-
genstände eindringen.
• Halten Sie das Gerät wegen der eingebauten Pufferbatterie unbedingt
von exzessiver Hitze wie Sonneneinstrahlung, Feuer oder ähnlichem fern.
• Vorsicht: Es besteht die Gefahr der Explosion wenn eine falsche Batte-
rie eingesetzt wird. Verwenden Sie immer den definierten oder äquiva-
lenten Typ.
• Decken Sie das Gerät nicht ab und stellen Sie keine Gegenstände
oder Behälter mit Flüssigkeiten darauf ab.
• Stecken Sie keine Finger oder andere Gegenstände ins Gehäuse.
• Betreiben Sie das Gerät niemals mit entfernten Gehäuseteilen.
• Kein Betrieb bei Verdacht auf Fehler. Wenn Sie vermuten, dass das Ge-
rät defekt ist, lassen Sie es durch qualifizierte Servicetechniker prüfen.
• Betreiben Sie das Gerät nicht in der Nähe von Wasser.
• Betreiben Sie das Gerät nicht in nassen bzw. feuchten Umgebungen.
• Betreiben Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
• Betreiben Sie das Gerät nicht in staubigen Umgebungen.

SicherheitshinweiseDE-6 Manual | TM3 Serie
ACHTUNG!
Folgen Sie immer den Sicherheitsmaßnahmen, um Verletzungen oder
Beschädigungen am Gerät oder anderen Objekten zu vermeiden. Diese
Maßnahmen beinhalten die folgenden Punkte, sind aber nicht auf diese
beschränkt:
• Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät ent-
sprechend der Anweisungen zur Sicherstellung einer adäquaten Belüf-
tung, um einen zu hohen Temperaturanstieg im Inneren zu vermeiden.
• Setzen Sie es deshalb auch keiner direkten Sonneneinstrahlung aus.
• Halten Sie die Oberflächen des Gerätes sauber und trocken. Benutzen
Sie ein weiches trockenes Tuch.
• Verwenden Sie zur Reinigung der Gehäuseoberflächen und des Dis-
plays niemals lösemittelhaltige Flüssigkeiten (wie z. B. Benzin, Spiritus,
Alkohol, u. a.).
• Stellen Sie das Gerät nicht in einer instabilen Position auf. Es könnte
unbeabsichtigt hinfallen oder herunter stürzen.
• Stellen Sie sicher, dass das Gerät nicht an das Netzteil angeschlossen
ist. Schließen Sie erst dann andere Geräte an.
• Schützen Sie das Netzkabel vor Hängenbleiben oder Einklemmen,
besonders im Bereich von Anschlüssen, Steckdosen und Stellen, an
denen das Netzkabel aus dem Gerät kommt.
• Trennen Sie das Gerät vom Netz während eines Gewitters oder wenn
es länger nicht verwendet wird.
• Entfernen Sie erst alle Kabel, bevor Sie das Gerät an einen anderen
Platz stellen.
• Achten Sie beim Transport darauf, die Gehäuseoberfläche und das
Display nicht zu verkratzen oder anderweitig zu beschädigen.
• Überlassen Sie Reparaturen stets dem qualifizierten Service-Personal.
Reparaturen sind erforderlich bei jeglicher Art von Beschädigung
insbesondere bei beschädigtem Netzkabel oder Netzstecker, Beschä-
digung durch übergelaufene Flüssigkeiten, beim Eindringen von Ge-
genständen, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war,
wenn es nicht ordnungsgemäß arbeitet oder wenn es gefallen ist.

DE-7Manual | TM3 Serie Sicherheitshinweise
DE
Umweltschutz
Beachten Sie die folgenden Informationen zur Umweltverträglichkeit des
Gerätes und die Hinweise, wenn Sie ein Gerät oder Bauteile recyceln
möchten (Handhabung am Ende der Produktlebensdauer):
• Wiederverwertung des Gerätes
Bei der Herstellung dieses Gerätes wurden natürliche Ressourcen einge-
setzt und verbraucht. Das Gerät kann Substanzen beinhalten, die bei un-
sachgemäßer Entsorgung schädlich für Umwelt oder für Menschen sein
könnten. Um die Freisetzung solcher Substanzen in die Umwelt zu ver-
hindern und den Verbrauch natürlicher Ressourcen zu reduzieren, bitten
wir Sie, das Gerät so zu recyceln, dass der größte Teil der Inhaltsstoffe
auf geeignete Weise erneut verwendet oder verwertet werden kann.
• Vermeidung giftiger Substanzen
Diese Geräte erfüllen als Überwachungs- und Kontrollinstrumente in
der Kategorie 9, Anhang 1, die Vorschriften der Richtlinie des Europä-
ischen Parlamentes und des Rates vom 8. Juni 2011 zur Beschrän-
kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten. Das Gerät kann in geringen Mengen Blei, Cadmium
und/oder Quecksilber enthalten. Bitte verwerten oder entsorgen Sie die
elektronischen Teile und Baugruppen entsprechend den gesetzlichen
Bestimmungen in Ihrem Land.

InhaltDE-8 Manual | TM3S
Inhalt
Sicherheitshinweise 3
Allgemeine Sicherheitsanweisun-
gen 4
Warnung! 4
Achtung! 6
Umweltschutz 7
Inhalt 8
1 | Bevor Sie beginnen 9
1.1 | Das Konzept 9
1.2 | Lieferumfang 12
1.3 | Hardware-Option 13
1.4 | Zubehör 13
2 | Installation 14
2.1 | Anschlüsse 15
2.2 | Pin-Belegung 17
3 | Bedienung 20
3.1 | Inbetriebnahme 20
3.2 | Signalquellen und Synchronisa-
tion 21
3.3 | Vertikale und horizontale Presets
laden 23
4 | Presets 25
5 | Instrumente 39
5.1 | Program Meter 40
5.2 | Loudness Sum 42
5.3 | LRA 44
5.4 | Loudness Num 46
5.5 | Correlator 48
5.6 | Global Keyboard 49
5.7 | Dialnorm 50
5.8 | AES-Status 52
5.9 | Moving Coil 53
5.10 | Timecode Reader 54
5.11 | Chart 55
6 | Firmware-Update 56
Windows® 58
Mac OS X® 60
7 | Technische Daten 63
8 | CE-Konformität 74
9 | RoHS-Konformität 75
10 | Lizenzen 76
Blockdiagramm 78

DE-9Manual | TM3S 1 | Bevor Sie beginnen | 1.1 | Das Konzept
DE
1 | Bevor Sie beginnen
1.1 | Das Konzept
Vielen Dank für den Erwerb eines TouchMonitor TM3 Smart (TM3S) von
RTW. Sie haben sich für eine leistungsfähige Metering-Lösung auf der
Basis moderner Hardware und aktuellster Technologie entschieden, die
eine sehr intuitive, voraussetzungsfreie Bedienung im Bedarfsfall mit
hoher Flexibilität und weit reichenden Konfigurationsoptionen für den
professionellen Einsatz vereint.

1 | Bevor Sie beginnen | 1.1 | Das KonzeptDE-10 Manual | TM3S
Als autarkes Gerät mit eleganter Touchscreen-Presetsteuerung stellt
Ihnen der TouchMonitor TM3 Smart immer genau die Informationen
über die gemessenen Audiosignale zur Verfügung, die Sie für eine
schnelle und sichere Interpretation auch ohne tiefgreifendes technisches
Hintergrundwissen benötigen. Der vertikal oder horizontal nutzbare,
kontrastreiche 4,3“-Bildschirm unterstützt Sie dabei jederzeit mit einer
schlüssigen visuellen Aufbereitung der technischen Parameter. Die
abgesetzte Interface-Box stellt alle wichtigen Audioschnittstellen zur
Verfügung. Der TM3 Smart verarbeitet analoge oder digitale Signale
mit bis zu 2 Kanälen und bietet darüber hinaus sechskanalige digitale
Signalverarbeitung.

DE-11Manual | TM3S 1 | Bevor Sie beginnen | 1.1 | Das Konzept
DE
Bei der Konfiguration der in den Geräten gespeicherten Presets
mit Hilfe der Software-Anwendung Devicer DC1 (kompatibel zu
Windows® & Mac OS X®) zeigt der TouchMonitor TM3 Smart seine
ganze Leistungsfähigkeit und Flexibilität. Neben PPM- und True
Peak-Instrumenten bieten die TM3-Geräte umfassende Loudness-
Messfunktionen nach allen weltweit relevanten Standards (EBU R128,
ITU BS.1770-4/1771-1, ARIB, ATSC A/85, OP-59, AGCOM,
CALM Act), darunter Einzelkanal- und summierende Bargraphen,
Loudness Range sowie numerische Anzeigen.
OP 59 CALM Act

1 | Bevor Sie beginnen | 1.2 | LieferumfangDE-12 Manual | TM3S
1.2 | Lieferumfang
Packen Sie das Instrument aus, finden Sie unten Ihre Version und prüfen
Sie, ob Sie alle entsprechenden Komponenten erhalten haben. Falls Teile
fehlen, wenden Sie sich bitte an Ihren Händler.

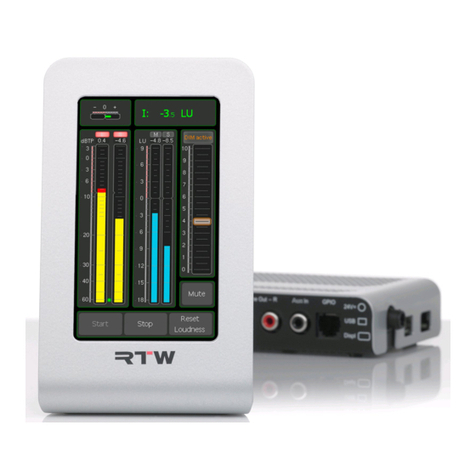

TouchMonitor TM3 Smart (Tischgerät)
>Basis-Software (PPM/TruePeak, Loudness, LRA, Korrelator) plus
verbunden
TM3S
(6-Kanal)
6-Kanal Timecode ChartMoving Coil
>Netzteil >Manual>Display-Einheit + Interfacebox

DE-13Manual | TM3S 1 | Bevor Sie beginnen | 1.3 | Hardware-Option
DE
1.4 | Zubehör
1.3 | Hardware-Option
Adapterkabel 1162 Netzteil 1178-RVerlängerung 1161 Montagebügel 1166
TM3 Smart mit gleichzeitig bestellter Option TM3-2U
>Einbau-Display + Interfacebox >Netzteil >Manual
verbunden
TM3S mit
TM3-2U
(6-Kanal)
>Basis-Software (PPM/TruePeak, Loudness, LRA, Korrelator) plus
6-Kanal Timecode Chart
Moving Coil
zur Montage in TM3-MA2U
TM3-MA2U
19“/2HE-Montagerahmen für bis zu
2 Geräte TM3S mit TM3-2U
>Material>USB-Kabel
(separat bestellbar)
(separat bestellbar)

2 | InstallationDE-14 Manual | TM3S
2 | Installation
Die TouchMonitor TM3 Smart Geräte wurden für die freie Platzierung
auf Tischen, Pulten, u. a. entwickelt. Sie bestehen aus einer Display-
Einheit mit 4,3-Zoll Touch Screen und einer abgesetzter Interfacebox,
die über vielfältige Anschlussmöglichkeiten verfügt und über ein Kabel
die Display-Einheit mit Daten und Strom versorgt. Die Stromversorgung
des TM3S erfolgt über den in der Interfacebox eingebauten 4-poligen
DC-Einbaustiftstecker (+24 V DC) mittels des externen Netzteils RTW
Weitspannungsnetzteil 1178-R (im Lieferumfang). Mit der gleichzeitig be-
stellten Option TM3-2U ist auch der Frontplatteneinbau möglich.
ACHTUNG! – Bitte vor Inbetriebnahme lesen:
• Beachten Sie vor der Inbetriebnahme alle Sicherheitshinweise und die
Informationen zu den Anschlüssen und der Pin-Belegung.
• Bei einer externen Stromversorgung mit 24 V DC ist eine externe
Überstrombegrenzung auf 2 A zwingend vorzusehen!
• Stellen Sie sicher, dass das externe Netzteil nicht angeschlossen ist.
• Stellen Sie das Gerät an einem geeigneten Platz auf. Die Display-
Einheit soll auf einem ebenen Untergrund stehen, die abgesetzte In-
terfacebox kann entsprechend der Kabellänge entfernt außerhalb des
Sichtfeldes aufgestellt werden, z. B. unter einem Tisch. Achten Sie auf
die freie Führung des Verbindungskabels.
• Schließen Sie unsymmetrische Signalquellen an die RCA-Buchsen an.
Schließen Sie symmetrische Signalquellen an die Sub-D-Buchse an.
Schließen Sie alle weiteren benötigten Komponenten an die entspre-
chenden Schnittstellen an. Verwenden Sie dazu passende Verbin-
dungskabel und beachten Sie die Pin-Belegung im Abschnitt 2.2!
• Schließen Sie zuletzt die verriegelbare 4-polige Kleinspannungsbuchse
des externen Netzteils an den 4-poligen DC-Einbaustiftstecker (+24 V
DC) der Interfacebox an. Verbinden Sie das Netzteil mit dem Stromnetz.
• Der TouchMonitor startet und initialisiert das Betriebssystem. Nach
kurzer Zeit ist das Gerät betriebsbereit.

DE-15Manual | TM3S 2 | Installation | 2.1 | Anschlüsse
DE
2.1 | Anschlüsse
Frontansicht der Interface-Box
Analog In R
(RCA) *)
Analog In L
(RCA) *)
*) Analog In über RCA
und Analog In über Sub-D
können nicht parallel
benutzt werden!
S/PDIF In
(RCA)
S/PDIF Out
(RCA)
Potis zur
Einstellung der
Eingangs-
empfindlichkeit
(150 mV - 30 V) GP IO
(RJ-12-6P6C)

2 | Installation | 2.2 | Pin-BelegungDE-16 Manual | TM3S
Linke Seitenansicht der Interface-Box
4-pol. Kleinspannungsstecker
24 V DC 160 mA (Nennstrom)
zum Anschluss des Netzteils
USB 2.0 Mini-B
(USB-Schnittstellenkabel zum Austausch
von Daten zwischen Devicer DC1 und
TM3S erforderlich)
Gesteckte Verbindung zur
Display-Einheit (2 m, max. 15 m)
Rechte Seitenansicht der Interface-Box
Anschlüsse (Fortsetzung)
Analog In L/R (Sub-D) *)
3 AES3 In/Out (1 - 3, Sub-D)
*) Analog In über Sub-D und Analog In über
RCA können nicht parallel benutzt werden!

DE-17Manual | TM3S 2 | Installation | 2.2 | Pin-Belegung
DE
2.2 | Pin-Belegung
„Analog In L“, „Analog In R“ (unsymmetrisch, RCA-F)
Pin: Funktion:
Pin Signal
Ring Schirm/Gehäuse
HINWEIS - Die Eingangsempfindlichkeit ist einstellbar im Be-
reich von 150 mV bis 30 V.
Bei Verwendung der RCA-Buchsen können die entsprechenden Eingän-
ge der Sub-D-Anschlussleiste nicht verwendet werden.
(Außenansicht der Einbaubuchse)
Pin Ring
„Digital In“, „Digital Out“ (S/PDIF, unsymmetrisch, RCA-F)
Pin: Funktion:
Pin: Signal
Ring: Schirm/Gehäuse
HINWEIS - Der S/PDIF-Eingang ist fest mit 75 terminiert.
(Außenansicht der Einbaubuchse)
Pin Ring
„USB-Mini-B“
Full-Speed-USB-2.0-Schnittstelle zum Anschluss des TM3S mit einem
handelsüblichen USB-Datenkabel (Mini-B auf A) an einen Computer.
Das USB-Interface dient zum Austausch der Daten zwischen der Device-
Configurator-Software Devicer DC1 und dem TM3S.

2 | Installation | 2.2 | Pin-BelegungDE-18 Manual | TM3S
„Anschlussleiste Sub-D“ (25-pol. Sub-D-F)
Pin: Funktion:
1 Eingang Analog R (+, heiß)
14 Eingang Analog R (–, kalt)
2 Schirm/Gehäuse
15 Eingang Analog L (+, heiß)
3 Eingang Analog L (–, kalt)
16 Schirm/Gehäuse
4 Ausgang Digital 3 (+, heiß)
17 Ausgang Digital 3 (–, kalt)
5 Schirm/Gehäuse
18 Ausgang Digital 2 (+, heiß)
6 Ausgang Digital 2 (–, kalt)
19 Schirm/Gehäuse
7 Ausgang Digital 1 (+, heiß)
20 Ausgang Digital 1 (–, kalt)
8 Schirm/Gehäuse
21 Eingang Digital 3 (+, heiß)
9 Eingang Digital 3 (–, kalt)
22 Schirm/Gehäuse
10 Eingang Digital 2 (+, heiß)
23 Eingang Digital 2 (–, kalt)
11 Schirm/Gehäuse
24 Eingang Digital 1 (+, heiß)
12 Eingang Digital 1 (–, kalt)
25 Schirm/Gehäuse
13 nicht belegt
HINWEIS - Die AES3-Eingänge sind fest mit 110 terminiert.
Bei Verwendung der analogen Eingänge der Sub-D-Buchse können die
analogen RCA-Eingangsbuchsen nicht verwendet werden.
P i n 1 4
P i n 1 5
P i n 1 6
P i n 1 7
P i n 1 8
P i n 1 9
P i n 2 0
P i n 2 1
P i n 2 2
P i n 2 3
P i n 2 4
P i n 2 5
P i n 1
P i n 2
P i n 3
P i n 4
P i n 5
P i n 6
P i n 7
P i n 8
P i n 9
P i n 1 0
P i n 1 1
P i n 1 2
P i n 1 3
(Außenansicht der Einbau-
buchse)
Pin-Belegung (Fortsetzung)
Paar 8
Paar 7
Paar 6
Paar 5
Paar 4
Paar 3
Paar 2
Paar 1
