Salvis Smartline AKC1 BI371820 User manual

SALVIS Smartline
Kocheinheit Ceran
Cooking unit Ceran
Unité de cuisson Ceran
Unità di cottura Ceran
Betriebsanleitung
de: Original-Betriebsanleitung
Bitte lesen Sie die Betriebsanleitung, bevor Sie das Gerät aufstellen und in Betrieb nehmen!
Operating Instructions
en: Translation of the original operating instructions
Before installing and commissioning the appliance read the operating instructions!
Mode d'emploi
fr: Traduction du mode d'emploi original
C'est pourquoi nous vous prions de lire attentivement les présentes instructions de service avant
de mettre la machine en marche.
Istruzioni d'uso
it: Traduzione delle istruzioni d'uso originali
Prima di mettere in funzione l'unità, leggere attentamente le istruzioni.

Inhaltsverzeichnis / Contents / Sommaire / Contenuto Seite / Page / Page / Pagina
2 / 60
de-Originalbetriebsanleitung 4
........................................
1. Benutzerhinweise 4.......................
1.1 Hinweise zur Betriebsanleitung 4...........
1.2 Symbole vor dem Text 4..................
1.3 Warnzeichen 4...........................
1.4 Signalwörter 4...........................
1.5 Bestimmungsgemäßer Gebrauch 5.........
1.6 Fehlanwendungen 5......................
1.7 Typenschilddaten eintragen 5..............
2. Sicherheitshinweise 6. . . . . . . . . . . . . . . . . . . . .
3. Gerätebeschreibung 7. . . . . . . . . . . . . . . . . . . .

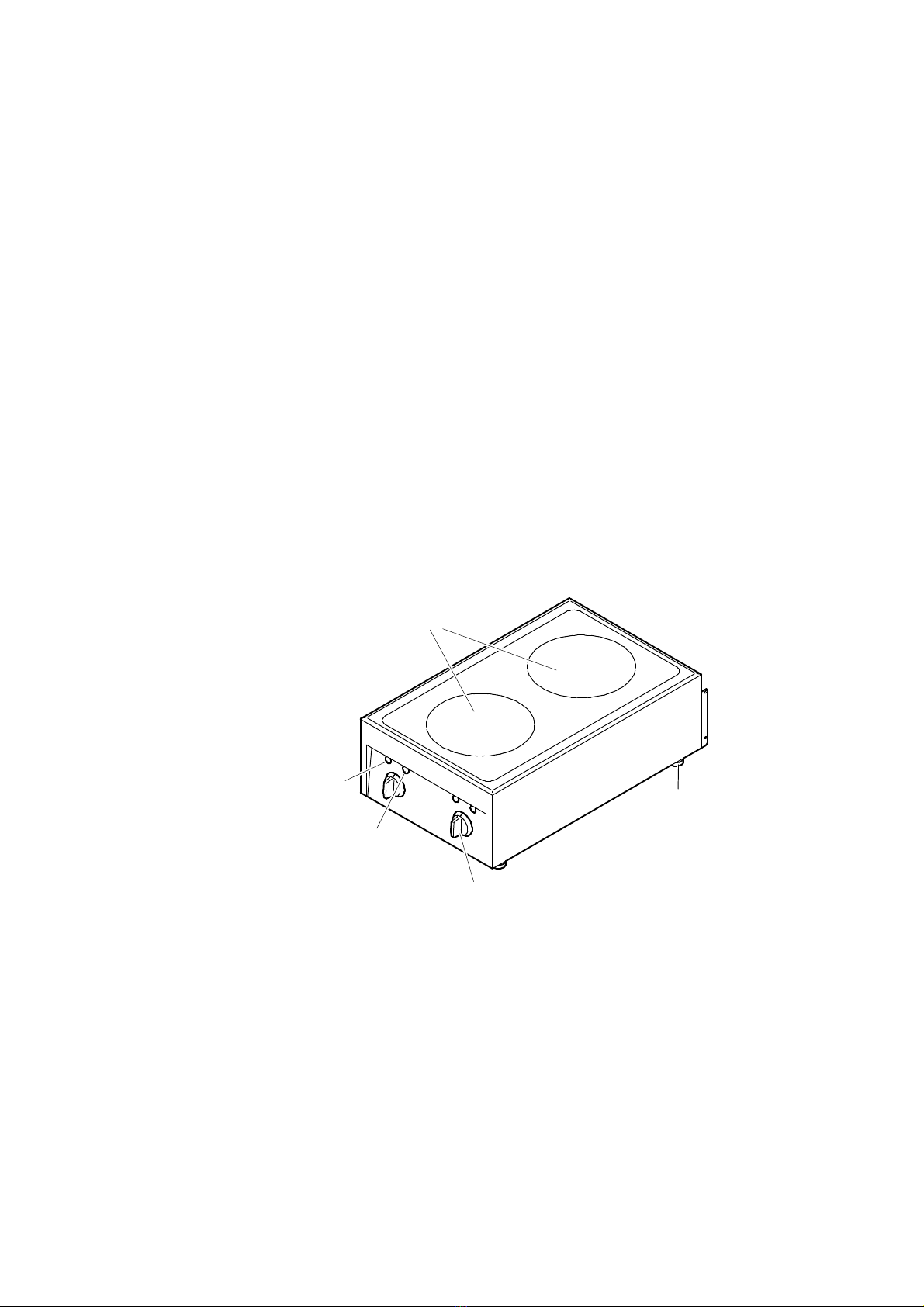

3.1 Beschreibung der Funktionsteile 7..........
4. In Betrieb nehmen 7......................
4.1 Gerät einschalten 8.......................
4.2 Anwendungshinweise 8. . . . . . . . . . . . . . . . . . .
5. Betriebsschluss 8........................
6. Reinigung und Pflege 9...................
6.1 Hinweise zu Edelstahl (Korrosionsgefahr!) 9.
6.2 Glaskeramik-Kochfläche reinigen 9.........
6.3 Edelstahlflächen reinigen 10................
7. Störungen und Störungsbehebung 10........
8. Technische Daten 11......................
9. Aufstellen und Anschließen 12..............

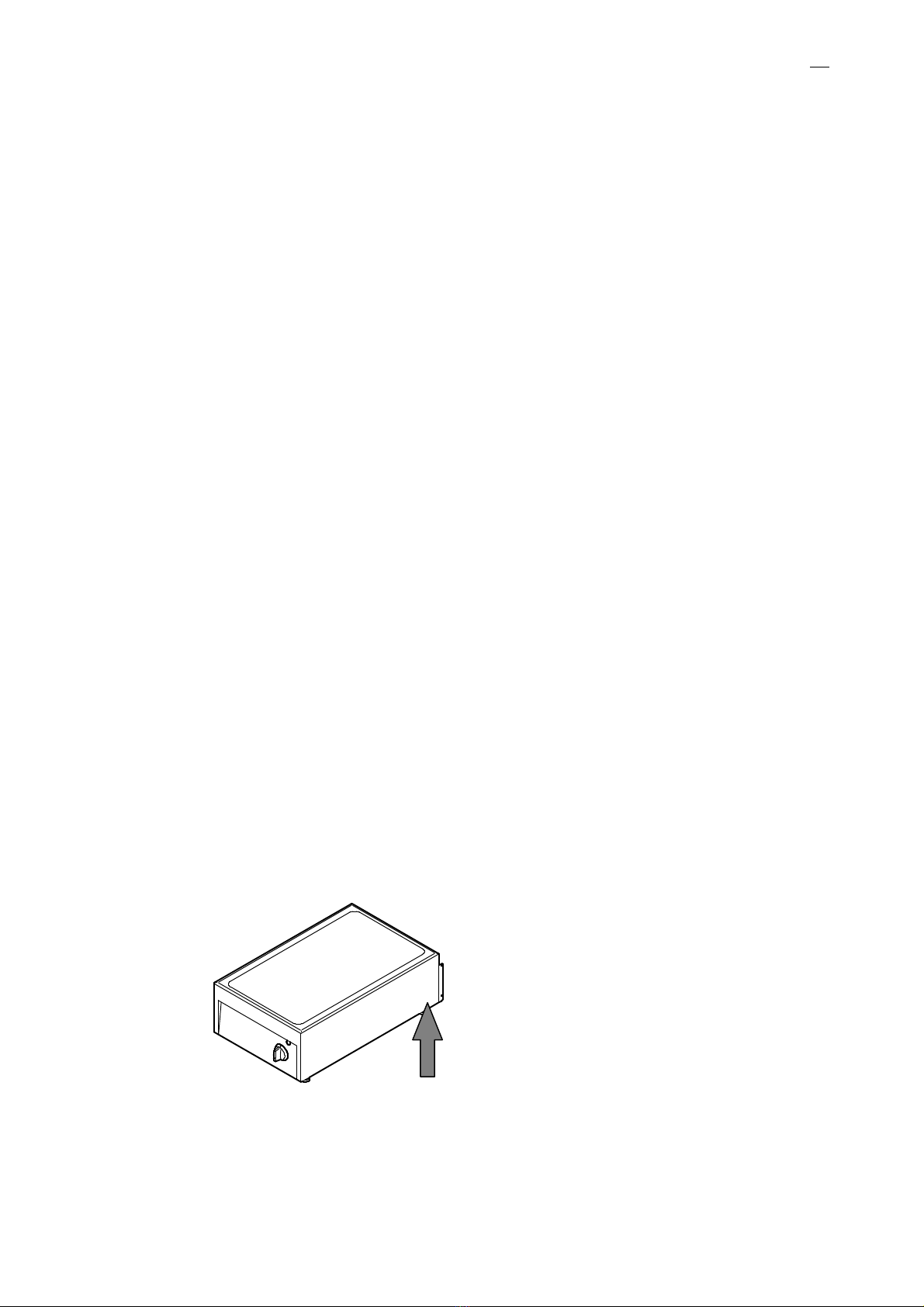

9.1 Gerät transportieren 12....................
9.2 Hinweise zum Aufstellort 12.................

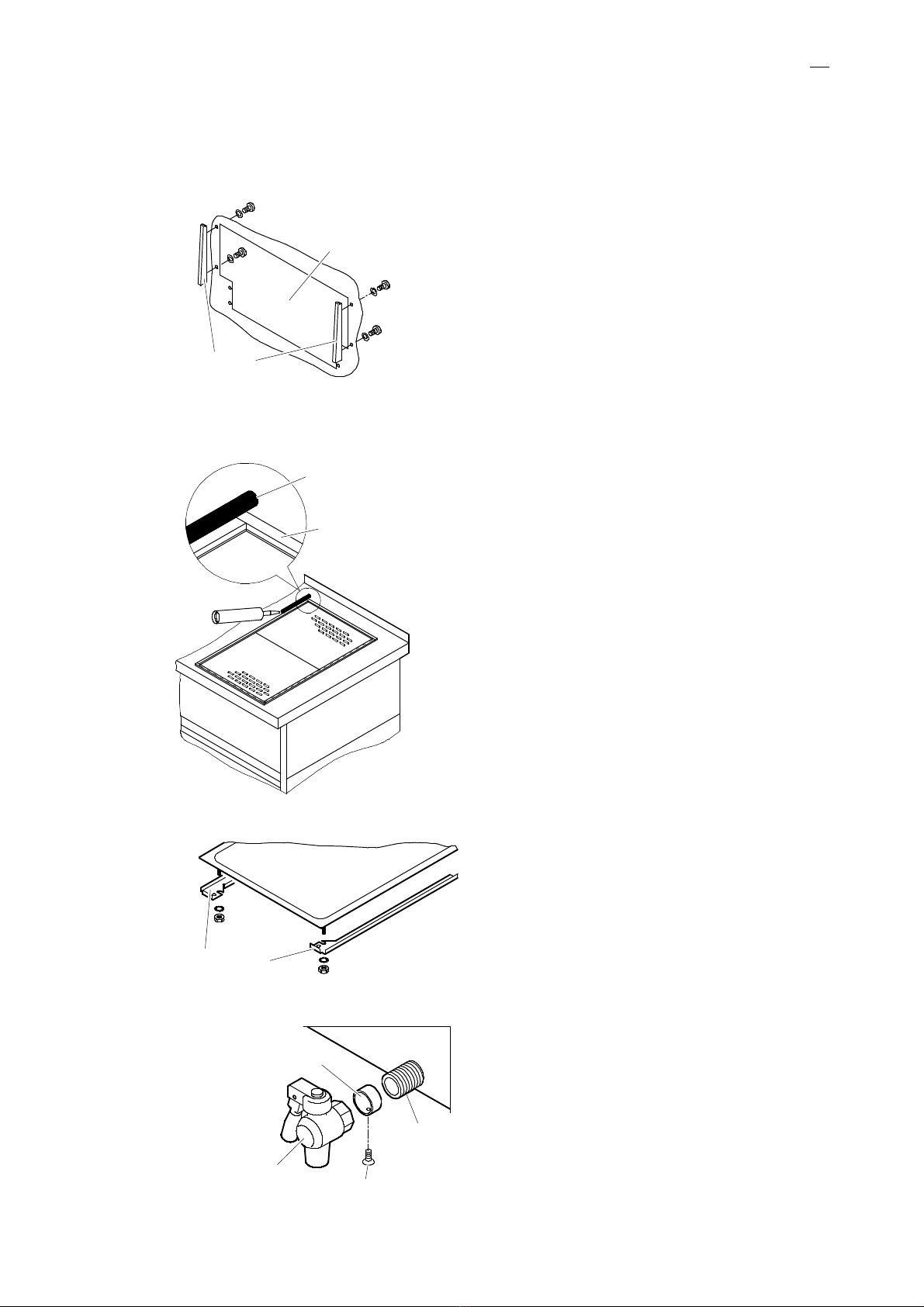

9.3 Tischmodelle aufstellen 13..................
9.3.1 Geräteverbindung 13. . . . . . . . . . . . . . . . . . . . . . . . . . .
9.4 Elektrische Stromversorgung anschließen 14. .
9.5 Einbaumodelle montieren 15................
9.6 Zeichnung Einbau-Ausschnitte für
Einbaumodelle 16.........................
10. Wartung 17...............................
11. Altgeräte entsorgen 17.....................
en-Translation of the original operating instructions 18
....................
1. User information 18........................
1.1 Notes about the operating instructions 18.....
1.2 Symbols in front of the text 18...............
1.3 Warnings 18..............................
1.4 Signal words 18...........................
1.5 Intended use 19...........................
1.6 Misuse 19................................
1.7 Enter the data on the type plate 19...........
2. Safety instructions 20......................
3. Description of the appliance 21..............
3.1 Description of the functional components 21. .
4. Commissioning 21.........................
4.1 Switching on the appliance 22...............
4.2 Application instructions 22..................
5. Completion of operation 22.................
6. Cleaning and Care 23......................
6.1 Notes on stainless steel (risk of corrosion!) 23.
6.2 Cleaning the glass ceramic cooking surface 23
6.3 Clean stainless steel surfaces 24............
7. Faults and fault rectification 24..............
8. Technical specifications 25.................
9. Installation and connection 26...............
9.1 Transport the appliance 26..................
9.2 Notes about the location of installation 26.....
9.3 Installing table models 27...................
9.3.1 Appliance connection 27. . . . . . . . . . . . . . . . . . . . . . . .
9.4 Connect the electrical power supply 28.......
9.5 Installing built-in models 29.................
9.6 Drawing of installation cut-outs for built-in
models 30................................
10. Service 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11. Dispose of old appliance 31.................

Inhaltsverzeichnis / Contents / Sommaire / Contenuto Seite / Page / Page / Pagina
3 / 60
fr - Traduction du mode d'emploi 32
........................................
1. Indications pour les utilisateurs 32...........
1.1 Informations concernant le mode d'emploi 32. .
1.2 Symboles placés avant le texte 32...........
1.3 Avertissement 32..........................
1.4 Termes de signalisation 32.................
1.5 Utilisation conforme 33.....................
1.6 Erreurs d'utilisation 33.....................
1.7 Caractéristiques de la plaque signalétique 33.
2. Consignes de sécurit 34....................
3. Description de l'appareil 35.................
3.1 Description des éléments fonctionnels 35.....
4. Mise en service 35.........................
4.1 Mise en marche de l'appareil 36.............
4.2 Consignes d'utilisation 36...................
5. Fin de service 36..........................
6. Nettoyage et entretien 37...................
6.1 Remarques relatives à l'acier
inoxydable (risques de corrosion !) 37........
6.2 Nettoyage de la plaque vitrocéramique 37. . . .
6.3 Nettoyage des surfaces en inox 38...........
7. Pannes et dépannage 38...................
8. Données techniques 39....................
9. Installation et branchement 40...............
9.1 Transport de l'appareil 40...................
9.2 Remarques relatives au lieu d'installation 40. .
9.3 Mise en place des modèles pour table 41.....
9.3.1 Fixation des appareils 41. . . . . . . . . . . . . . . . . . . . . . .
9.4 Raccordement à l'alimentation en courant
électrique 42..............................
9.5 Montage des modèles intégrés 43...........
9.6 Schéma des découpes pour les modèles à
encastrer 44..............................
10. Entretien 45. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11. Elimination des appareils usagés 45.........
it - Traduzione delle istruzioni d'uso originali 46
..............................
1. Istruzioni per l'utente 46....................
1.1 Avvertenze sulle istruzioni d'uso 46..........
1.2 Simboli utilizzati nel testo 46................
1.3 Simbolo di pericolo 46......................
1.4 Parole chiave 46..........................
1.5 Utilizzo regolamentare 47...................
1.6 Usi non conformi 47.......................
1.7 Registrazione dei dati riportati sulla
targhetta identificativa 47...................
2. Informazioni in materia di sicurezza 48.......
3. Descrizione dell'unit 49.....................
3.1 Descrizione delle parti funzionali 49..........
4. Messa in funzione 49......................
4.1 Accensione dell'unit 50.....................
4.2 Avvertenze d'uso 50.......................
5. Spegnimento 50...........................
6. Pulizia e manutenzione 51..................
6.1 Informazioni sull'acciaio inox (pericolo di
corrosione!) 51............................
6.2 Pulizia del piano di cottura in vetroceramica 51
6.3 Pulizia delle superfici in acciaio inox 52.......
7. Problemi e risoluzione dei problemi 52.......
8. Dati tecnici 53.............................
9. Installazione e allacciamento 54.............
9.1 Trasporto dell'unit 54.......................
9.2 Avvertenze sul luogo di installazione 54......
9.3 Installazione del modelli da tavolo 55.........
9.3.1 Allacciamento dell'unit 55.......................
9.4 Allacciamento elettrico 56..................
9.5 Montaggio dei modelli da incasso 57.........
9.6 Disegno dei ritagli per i modelli da incasso 58.
10. Manutenzione 59..........................
11. Smaltimento di apparecchi fuori uso 59.......

de
4/ 60
1. Benutzerhinweise
Danke, dass Sie sich für ein Produkt der Firma SALVIS entschieden haben. Es ist uns ein großes
Anliegen, dass Sie viel Freude, Arbeitserleichterung und einen hohen Nutzen mit den Produkten der
Firma SALVIS haben.
1.1 Hinweise zur Betriebsanleitung
Lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Die Betriebsanleitung enthält wichtige Hinweise für die ordnungsgemäße Bedienung, Aufstellung
und Installation. Beachten Sie insbesondere die Hinweise zum sicheren Gebrauch.
Bewahren Sie, die dem Gerät beiliegenden Dokumente, immer griffbereit auf und geben Sie diese
mit dem Gerät weiter.
Sorgen Sie als Betreiber dafür, dass die Betriebsanleitung dem beauftragten Personal zugänglich
ist.
1.2 Symbole vor dem Text
.Sie werden zu einer Handlung aufgefordert.
‒Aufzählung, Auflistung
●Hinweise, Funktionsabläufe
Info! Hinweise mit besonders nützlichen Informationen und Tipps
1.3 Warnzeichen
Warnung vor
Gefahrenstelle
Warnung vor gefährlicher
elektrischer Spannung
Warnung vor heißer
Oberfläche
1.4 Signalwörter
GEFAHR
Warnt vor lebensgefährlichen Personenschäden.
WARNUNG
Warnt vor schweren Personenschäden.
VORSICHT
Warnt vor leichten bis mittelschweren Personenschäden.
ACHTUNG
Warnt vor Sachschäden.
de - Originalbetriebsanleitung

de
5 / 60
1.5 Bestimmungsgemäßer Gebrauch
● Das Gerät darf nur für die Zubereitung von Speisen verwendet werden, z. B. für alle Koch- und
Garvorgänge mit Koch- und Bratgeschirr für die Gastronomie!
●Das Gerät dient zur gewerblichen Nutzung und darf nur betrieben werden
−von eingewiesenem geschultem Personal,
−wenn das Gerät beaufsichtigt wird,
−für den nach Betriebsanleitung vorgesehenen Zweck,
−wenn die Glaskeramik-Kochfläche nicht beschädigt ist.
●Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.
●Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
●Jede missbräuchliche Verwendung des Gerätes führt zum Erlöschen der Gewährleistung und
allgemeinen Haftung des Herstellers.
●Änderungen an diesem Gerät sind verboten.
1.6 Fehlanwendungen
●Das Gerät nicht als Ablage und Abstellfläche verwenden!
●Nicht direkt auf der Glaskeramik-Kochfläche braten!
●Das Gerät darf nicht zum Erwärmen, Trocknen und Lagern von Gegenständen und nicht zum
Schmelzen von Werkstoffen verwendet werden!
●Das Gerät darf nicht zum Beheizen von Räumen verwendet werden!
●Das Gerät darf nicht benutzt werden von
−Kindern,
−Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten,
−ungeschultem Personal.
1.7 Typenschilddaten eintragen
Tragen Sie vor der Aufstellung des Gerätes die
Typenschilddaten in die nachfolgenden Zeilen ein.
Bitte geben Sie diese Daten an, wenn Sie eine
Serviceleistung für das Gerät benötigen. Dies
trägt zu einer schnelleren Bearbeitung Ihrer Fra
gen bei.
Typ und Artikelnummer: ..................
Seriennummer (S.Nr.): ...................
Fertigungsdatum (Baujahr): ...............
Typenschild

de
6 / 60
2. Sicherheitshinweise
GEFAHR! Ermittlung und Beurteilung von Gefährdungen nach dem Arbeitsschutzgesetz
● Nach dem Arbeitsschutzgesetz hat der Arbeitgeber zu beurteilen, welche Gefährdungen für die
Beschäftigten mit der Arbeit verbunden sind und welche Maßnahmen des Arbeitsschutzes er
forderlich sind. Beachten Sie hierzu die Hinweise der Berufsgenossenschaft für gewerbliche Kü
chen!
●Der Arbeitgeber muss die persönlichen Schutzausrüstungen benennen und bereitstellen.
WARNUNG! Verletzungsgefahr
● Während des Betriebes ist das Gerät und das Kochgeschirr heiß!
●Die Glaskeramik-Kochfläche ist nach dem Betrieb noch heiß!
●Wenn die Glaskeramik-Kochfläche gerissen oder gebrochen ist; oder die umlaufende Silikonab
dichtung defekt ist:
−Gerät ausschalten.
−Elektrischen Hauptschalter vor dem Gerät abschalten oder Netzstecker ausstecken.
−Autorisierten Kundendienst benachrichtigen.
GEFAHR! Feuergefahr, Brandbekämpfung
● Mit dem Gerät darf nicht frittiert werden!
●Zur Bekämpfung eines Brandes müssen zugelassene Feuerlöscher für Speiseöl- und Fettbrände
vorhanden sein.
ACHTUNG! Beschädigungsgefahr
● Achten Sie darauf, dass kein schmelzbares Material (zuckerhaltige Speisen, Kunststoffe, Alufolie,
Email, usw.) auf die heiße Glaskeramik-Kochfläche oder unter einen Topf gelangt. Entfernen Sie
das Material sofort im heißen Zustand, bevor es mit der Glaskeramik-Kochfläche eine feste Ver
bindung eingeht.
●Die heiße Glaskeramik-Kochfläche nicht mit Wasser abschrecken, da sonst Rissbildung möglich!
●Kochgeschirr nicht über die Glaskeramik-Kochfläche hinausschieben und auf der umlaufenden
Silikonabdichtung stehen lassen.
●Setzen Sie bei eingeschaltetem Gerät keine leeren Töpfe, Pfannen auf die Glaskeramik-Kochflä
che. Ihr Kochgeschirr oder die Glaskeramik-Kochfläche könnten sonst zu Schaden kommen.
●Bruchgefahr! Lassen Sie keine harten oder spitzen Gegenstände auf die Glaskeramik-Kochfläche
fallen!
●Verursachen Sie keine Kratzer auf der Glaskeramik-Kochfläche, z. B. durch das Verschieben von
Kochgeschirr mit rauem Boden, defekten Emailtöpfen oder Sandkörnern zwischen Topfboden
und der Glaskeramik-Kochfläche.
●Heißes Kochgeschirr nicht auf Edelstahl-Tischplatten oder Edelstahl-Arbeitsflächen abstellen,
sonst Verzugsgefahr der Edelstahl-Tischplatten und Edelstahl-Arbeitsflächen mit bleibenden
Schäden.
●Das Gerät nicht mit Wasserleitungsschlauch, Hochdruckreiniger, Dampf-Hochdruckreiniger oder
Dampfreiniger abspritzen bzw. reinigen!
●Frontblenden und Geräteverkleidungen nicht mit Schaumreiniger einsprühen! Der Schaum
reiniger dringt in kleinste Ritzen und zerstört Bauteile im Gerät!
●Nach längeren Stillstandszeiten das Gerät durch einen autorisierten Kundendienst auf Funktions
tüchtigkeit überprüfen lassen.
●Wenn Sie Betriebsstörungen nicht anhand Seite 10 Kapitel 7. ”Störungen und Abhilfe” beseitigen
können, das Gerät ausschalten und den autorisierten Kundendienst benachrichtigen.

de
7 / 60
3. Gerätebeschreibung
Funktionsweise
●Die Strahlungsheizkörper übertragen die Hitze direkt zum Kochgeschirr. Die Hauptwärmeüber
tragung erfolgt durch die Strahlungsübertragung und weniger direkt über die Glaskeramik-Koch
fläche.
●Die Heizungsregelung erfolgt mit einem Energieregler. Die Wärmezufuhr erfolgt getaktet. Die
Taktfolge ist durch Aufleuchten der Heizwendel unter der Glaskeramik-Kochfläche sichtbar. Je
höher die Einstellung, desto länger ist die Aufheizphase, erkennbar am längeren Leuchten der
Heizwendel.
●Die Kochfelder sind mit einem Überhitzungsschutz ausgestattet. Hat der Überhitzungsschutz
ausgelöst, schaltet die sich die Heizung automatisch ab. Der Überhitzungsschutz schaltet die
Heizung automatisch wieder frei, wenn eine ausreichende Abkühlung erfolgt ist. Schalten Sie das
Kochfeld ab, wenn sich kein Topf oder Pfanne auf dem Ceranfeld befindet.
3.1 Beschreibung der Funktionsteile
Kontrolllampe grün
Gerät eingeschaltet Verstellbare Füße
Drehschalter Ein/Aus mit Energieregler
Kochfelder
Kontrolllampe gelb
Heizung ein
4. In Betrieb nehmen
Für einen ordnungsgemäßen Betrieb muss das Gerät fachgerecht angeschlossen werden. Die Da
ten der bauseitigen elektrischen Anschlusswerte müssen mit den Anschlusswerten des Gerätes
übereinstimmen! Aufstellen und Anschließen siehe Seite 12 Kapitel 9.
.Das Gerät vor der Erstinbetriebnahme mit fettlösendem Reinigungsmittel säubern.
●Reinigung und Pflege siehe Seite 9Kapitel 6.

de
8 / 60
4.1 Gerät einschalten
VORSICHT! Heiße Oberflächen, heiße Gegenstände!
Verbrennungsgefahr!
.Schutzhandschuhe tragen!
.Topflappen verwenden!
.Mit entsprechender Vorsicht vorgehen!
.Mittels Drehschalter das Gerät einschalten und gewünschte Leistungsstufe einstellen.
●Die Kontrolllampen leuchten.
●Einstellbereich: Niedrige Zahl = niedrige Leistung, hohe Zahl = hoheLeistung.
Überhitzungsschutz
●Die Kochplatten sind mit einem eingebauten Überhitzungsschutz versehen. Dadurch werden Be
schädigungen vermieden.
●Der Überhitzungsschutz schaltet bei zu geringer Energie-Entnahme die Heizung ab (z. B. es be
findet sich kein Kochgeschirr auf der Kochfläche oder das Kochgeschirr ist leer).
●Lassen Sie kein leeres Kochgeschirr auf der Kochplatte stehen.
.Nach dem Wegnehmen des Topfes oder der Pfanne den Drehschalter auf “0” drehen.
4.2 Anwendungshinweise
●Zur optimalen Energieübertragung, nur Koch- und Bratgeschirr mit planebenem und dickem
Boden verwenden. Die Aufstellfläche des Koch- und Bratgeschirrs darf 33 cm Durchmesser nicht
überschreiten. Das Koch- und Bratgeschirr nicht auf die Umrandung der Kochfläche stellen, sonst
schlechte Wärmeübertragung und Beschädigung der Silikondichtung.
●Stellen Sie Koch- und Bratgeschirr nur auf die saubere Glaskeramik-Kochfläche!
●Verschmutzungen, Salz, Gewürze, Wasser und Speisereste auf dem Kochfeld sofort entfernen.
●Kochgeschirr trocken aufsetzen. Keine nassen, angedampften Topfdeckel auf die Glaskeramik-
Kochfläche legen.
●Zum Warmhalten und Schmelzen von Fett oder Butter nur niedrige Leistungsstufen einstellen.
●Reduzieren Sie die Leistung nicht durch Verschieben des Topfes, sondern mit dem Drehschalter.
●Wenn der Topfinhalt kocht, auf niedrigere Heizstufe zurückschalten.
●Töpfe mit Deckel schließen, wenn es der Kochvorgang zulässt.
●Für Gerichte mit viel Flüssigkeit hohe Töpfe verwenden, um ein Überkochen zu vermeiden.
5. Betriebsschluss
.Drehschalter auf 0-Stellung drehen.
●Die Kontrolllampen erlöschen.
.Das Gerät reinigen, siehe nachfolgendes Kapitel 6. ”Reinigung und Pflege”.
.Elektrischen Hauptschalter vor dem Gerät abschalten oder Netzstecker ausstecken.

de
9 / 60
6. Reinigung und Pflege
Hinweise
● Keine ätzenden Reiniger auf die Bedienblende und Drehschalter bringen!
●Das Gerät nicht mit Wasserleitungsschlauch, Hochdruckreiniger, Dampf-Hochdruckreiniger oder
Dampfreiniger abspritzen bzw. reinigen!
●Gebrauchsanweisung der Reinigungsmittelhersteller beachten!
●Keine scheuernden Putzmittel und beschädigte Reinigungsschaber verwenden! Sie erzeugen
Kratzer.
●Die Glaskeramik-Kochfläche nicht mit Grillreiniger reinigen.
●Edelstahl darf nicht längere Zeit mit konzentrierten Säuren, Essigessenz, Kochsalzlösung, Senf,
Würzmischungen in Kontakt kommen, weil sonst die Schutzschicht angegriffen wird. Edelstahlflä
chen nach Gebrauch klarspülen und trockenreiben.
6.1 Hinweise zu Edelstahl (Korrosionsgefahr!)
● Bitte beachten Sie! Auch hochwertiger Edelstahl kann durch unsachgemäße Behandlung korro
dieren. Salz, Säuren, Chlor, Jod und Rückstände von Speisen zerstören die Schutzschicht und
können auch bei hochwertigem Edelstahl zu Korrosion und Lochfraß führen!
●Die Oberfläche des Edelstahls bildet nach einer Beschädigung wieder eine Schutzschicht, aber
nur wenn Luft oder sauerstoffreiches Wasser auf die Oberfläche einwirken kann.
●Wenn Rückstände wie z. B. Kalk, Eiweiß oder Stärke nicht vollständig beseitigt werden,
verhindert dies, dass Luft oder sauerstoffreiches Wasser an die Edelstahloberfläche gelangt. Es
kann sich somit keine Schutzschicht mehr bilden und es entsteht Korrosion z. B. Lochfraß, auch
bei hochwertigem Edelstahl. Reinigen Sie deshalb gründlich, so dass nach der Reinigung keine
Rückstände mehr anhaften.
6.2 Glaskeramik-Kochfläche reinigen
.Gerät ausschalten und abkühlen lassen.
.Grobe Verschmutzungen und Speisereste mit einem Reinigungsschaber für Glaskeramik-Koch
flächen entfernen.
●Achtung, Oberfläche nicht verkratzen!
.Einige Tropfen Reinigungsmittel für Glaskeramik-Kochflächen auf die kalte Glaskeramik-Kochflä
che geben und gleichmäßig verteilen.
.Anschließend Glaskeramik-Kochfläche nass abwischen und mit einem Küchentuch trockenrei
ben.
.Silikonhaltiges Schutzmittel z. B. cera-fix oder cera-clean auf die Glaskeramik-Kochfläche auftra
gen.
●Das Auftragen dieses Schutzmittels verhindert ein Ausmuscheln der Glaskeramik-Kochfläche.
Das heißt, Speisen können nicht so schnell einbrennen und somit die Oberfläche der Glaskera
mik-Kochfläche zerstören. Entfernen Sie Speisen trotzdem sofort nach dem Verschütten von der
Glaskeramik-Kochfläche.

de
10 / 60
6.3 Edelstahlflächen reinigen
.Nach der Anwendung von scharfen Reinigungsmitteln die gereinigten Teile gründlich mit Wasser
abwaschen und trockenreiben.
.Edelstahlflächen mit fettlösendem Reinigungsmittel oder Spezial-Edelstahlpflegemittel reinigen.
.Gereinigte Teile und Flächen mit weichem Lappen trockenreiben.
7. Störungen und Störungsbehebung
Sollten an diesem Gerät Störungen auftreten, so überprüfen Sie diese bitte anhand folgender Ta
belle:
Störung Mögliche Ursache Maßnahme
Beim Einschal
ten leuchtet die
grüne Kontroll
lampe nicht.
Hauptschalter vor dem Gerät
nicht eingeschaltet.
Hauptschalter einschalten.
Die gesamte Stromversor
gung fehlt.
Energieversorgungsunternehmen
benachrichtigen.
Die bauseitige Netzsicherung
hat abgeschaltet.
Eventuelle Fehler im Gerät vom auto
risierten Kundendienst überprüfen las
sen.
Netzsicherung wieder einschalten.
Das Gerät ist
eingeschaltet
und heizt nicht.
Das Gerät ist überhitzt. Gerät abkühlen lassen.
Tritt der Fehler weiterhin auf, den auto
risierten Kundendienst benach
richtigen.
Falls Sie die Störung nicht beseitigen können,
‒das Gerät ausschalten und vom Elektro-Netz trennen,
‒Gehäuse nicht öffnen,
‒den autorisierten Kundendienst benachrichtigen.
