Sauder 419321 User manual

NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
English pg 1-16
Français pg 17-19
Español pg 20-22
Lot # 375321 09/01/15
Purchased: __________________
Be sure to give us a ring before
making any returns. 1-800-523-3987
Full/Queen Bookcase Headboard
County Line Collection | 419321
Need help? Visit Sauder.com to view video assembly tips or chat with a live rep.
Prefer the phone? Call 1-800-523-3987.
Share your journey!
sauder.com
You won't just fall in
love with it. You'll fall
asleep in it.

Table of Contents Assembly Tools Required
3
4
5-16
17-19
20-22
23
Part Identification
Hardware Identification
Assembly Steps
Français
Español
Warranty
Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
Skip the power trip.
This time.
419321 www.sauder.com/servicesPage 2

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
A RIGHT END (1)
B LEFT END (1)
C UPPER UPRIGHT (1)
D LOWER UPRIGHT (1)
E TOP (1)
F FRONT PANEL (1)
G UPPER SHELF (1)
H LOWER SHELF (1)
I BACK (1)
J END MOLDING (2)
Now you know
our ABCs.
419321www.sauder.com/services Page 3
A
B
C
D
E
F
G
H
I
J
J

Hardware Identification

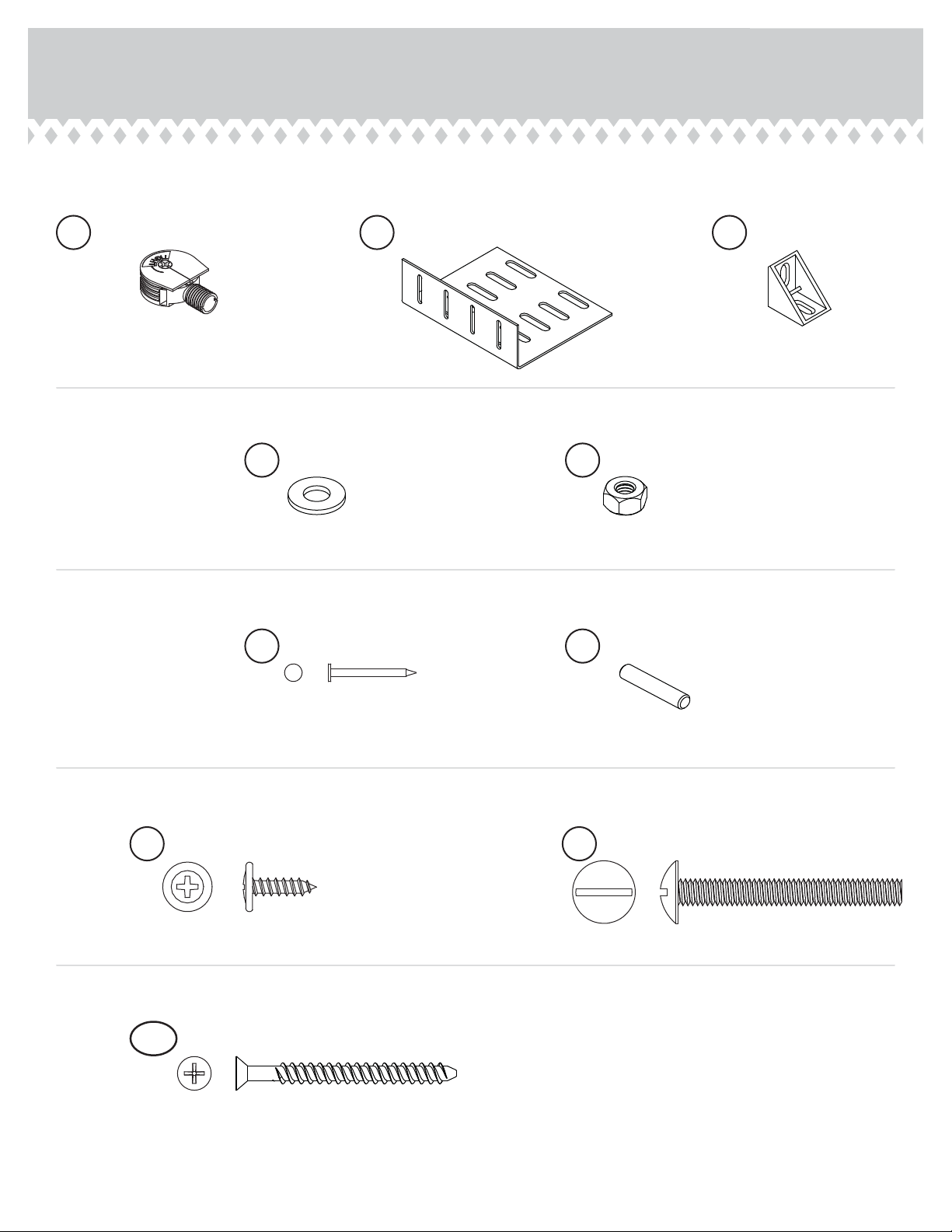

åScrews are shown actual size. You may receive extra hardware with your unit.
419321 www.sauder.com/servicesPage 4
HEADBOARD BRACKET - 2
16G
NUT - 4
24M
WASHER - 4
13M
SILVER 2" BOLT - 4
94S
ANGLE BRACKET - 4
27G
BLACK 9/16" LARGE HEAD SCREW - 16
1S
10F TWIST-LOCK®FASTENER - 12
METAL PIN - 8
1R
NAIL - 32
1N
BLACK 1-15/16" FLAT HEAD SCREW - 4
113S

Step 1 Look for this icon. It means a
video assembly tip is available at
www.sauder.com/services/tips
å Assemble your unit on a carpeted floor or on the empty carton to
avoid scratching your unit or the floor.
å To begin assembly, push a SAUDER TWIST-LOCK® FASTENER (10F)
into the large holes in the ENDS (A and B).
å Repeat this step for the FRONT PANEL (F) and LOWER SHELF (H).
419321www.sauder.com/services Page 5
(12 used)
10F
Do not tighten the TWIST-LOCK® FASTENERS in this step.
A
B

Step 2
419321 www.sauder.com/servicesPage 6
å Slide the END MOLDINGS (J) onto the notched edges of
the ENDS (A and B).
å *U.S. Patent No. 5,499,886
Notched edge
Slide the END MOLDING (J) onto the notched edge.
A
B
J
J
Surface with
TWIST-LOCK®
FASTENERS
Surface with
TWIST-LOCK®
FASTENERS
These surfaces should be even.

Step 3
419321www.sauder.com/services Page 7

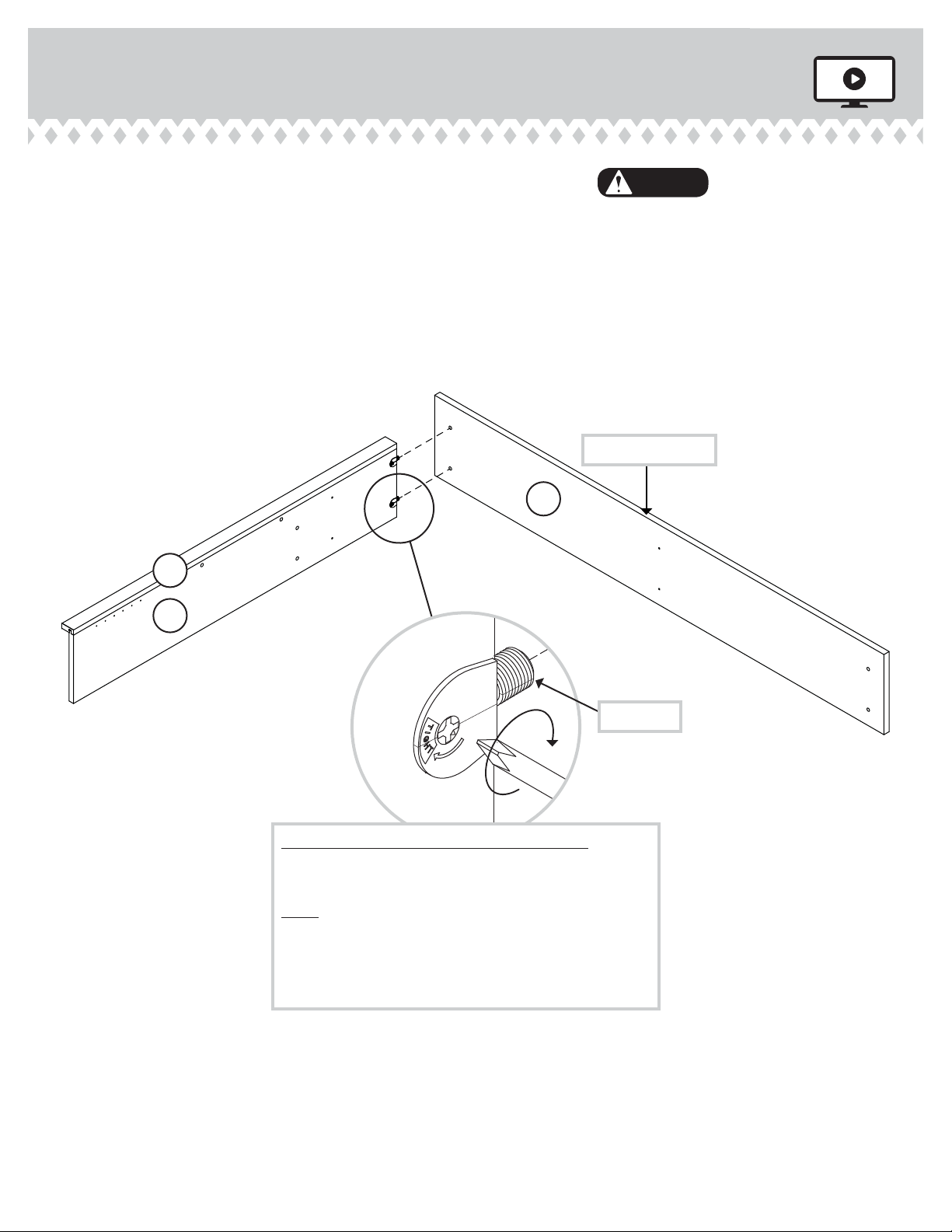

å Fasten the LEFT END (B) to the TOP (E). Tighten two
TWIST-LOCK® FASTENERS.
Dowel end
How to use the SAUDER TWIST-LOCK®FASTENER
1. Insert the dowel end of the FASTENER into the hole of the
adjoining part.
NOTE: The dowel end of the FASTENER must remain fully
inserted in the hole of the adjoining part while locking
the FASTENER.
2. Tighten the FASTENER with a Phillips screwdriver as tight
as possible.
Surface with
TWIST-LOCK®
FASTENERS
B
J
E
Surface
with holes
Long finished edge
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution

Step 4
å Insert two METAL PINS (1R) into the TOP (E).
å Push the UPPER UPRIGHT (C) onto the METAL PINS in
the TOP (E).
å NOTE: The edge with larger holes will go onto the
METAL PINS.
419321 www.sauder.com/servicesPage 8
E
C
1R
Finished edge

å Insert two METAL PINS (1R) into the holes in the
LEFT END (B).
å Push the UPPER SHELF (G) onto the METAL PINS in the
LEFT END (B).
å Fasten the UPPER SHELF (G) to the UPPER UPRIGHT (C).
Use two BLACK 1-15/16" FLAT HEAD SCREWS (113S).
å NOTE: Use the two holes that are drilled completely
through the UPPER SHELF.
å Insert two METAL PINS (1R) into the holes in the
UPPER SHELF (G).
Step 5
419321www.sauder.com/services Page 9
B
G
1R
1R
Don't worry. It isn't
Rome. This can be built
in a day.
Finished edge
C
Surface with
more holes
BLACK 1-15/16" FLAT HEAD SCREW
(2 used in this step)
113S

Step 6

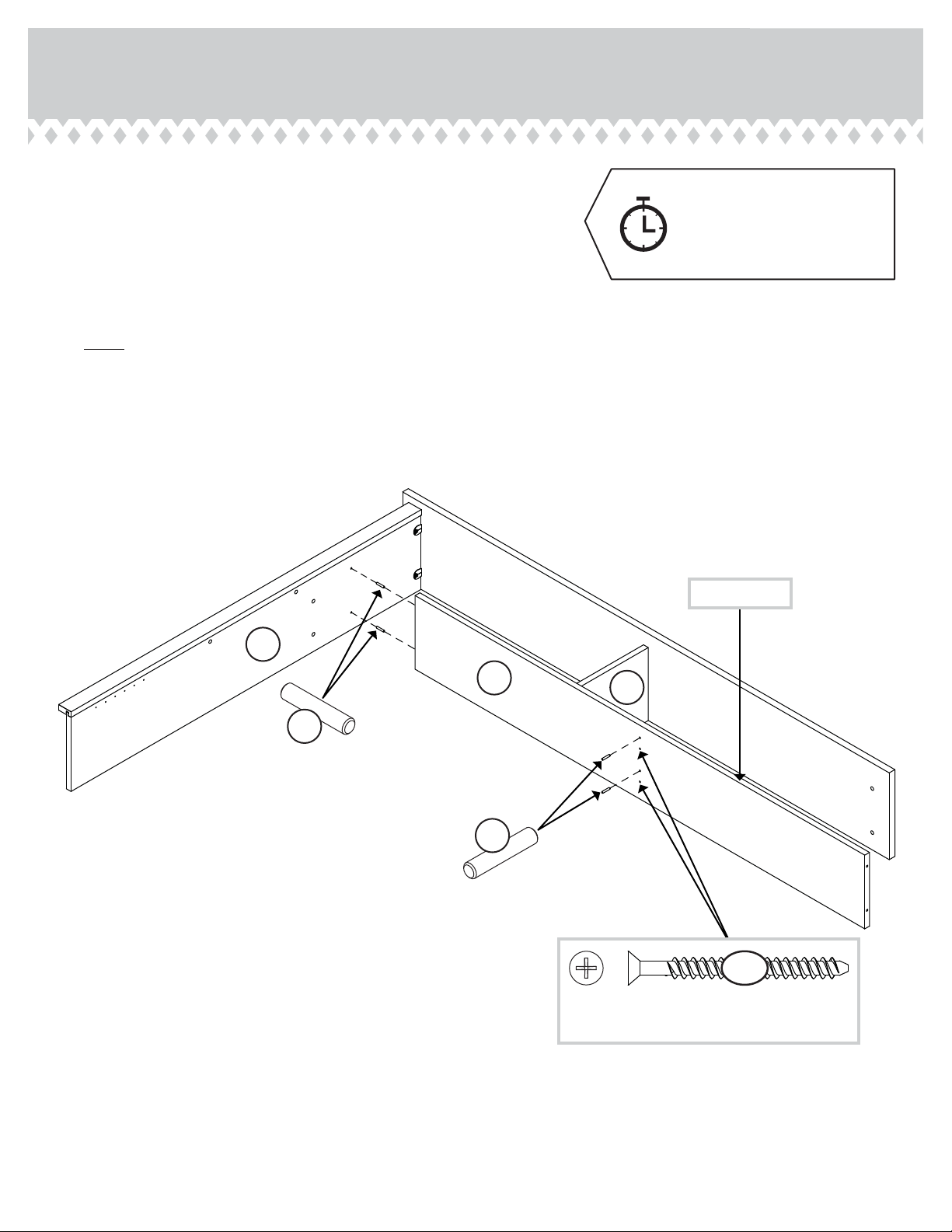

å Push the edge of the LOWER UPRIGHT (D) with the large
holes onto the METAL PINS in the UPPER SHELF (G).
å Fasten the LOWER SHELF (H) to the LEFT END (B).
Tighten two TWIST-LOCK® FASTENERS.
å Fasten the LOWER SHELF (H) to the LOWER UPRIGHT (D).
Use two BLACK 1-15/16" FLAT HEAD SCREWS (113S).
419321 www.sauder.com/servicesPage 10
D
Finished edge
Surface with
TWIST-LOCK®
FASTENERS
BLACK 1-15/16" FLAT HEAD SCREW
(2 used in this step)
113S G
H

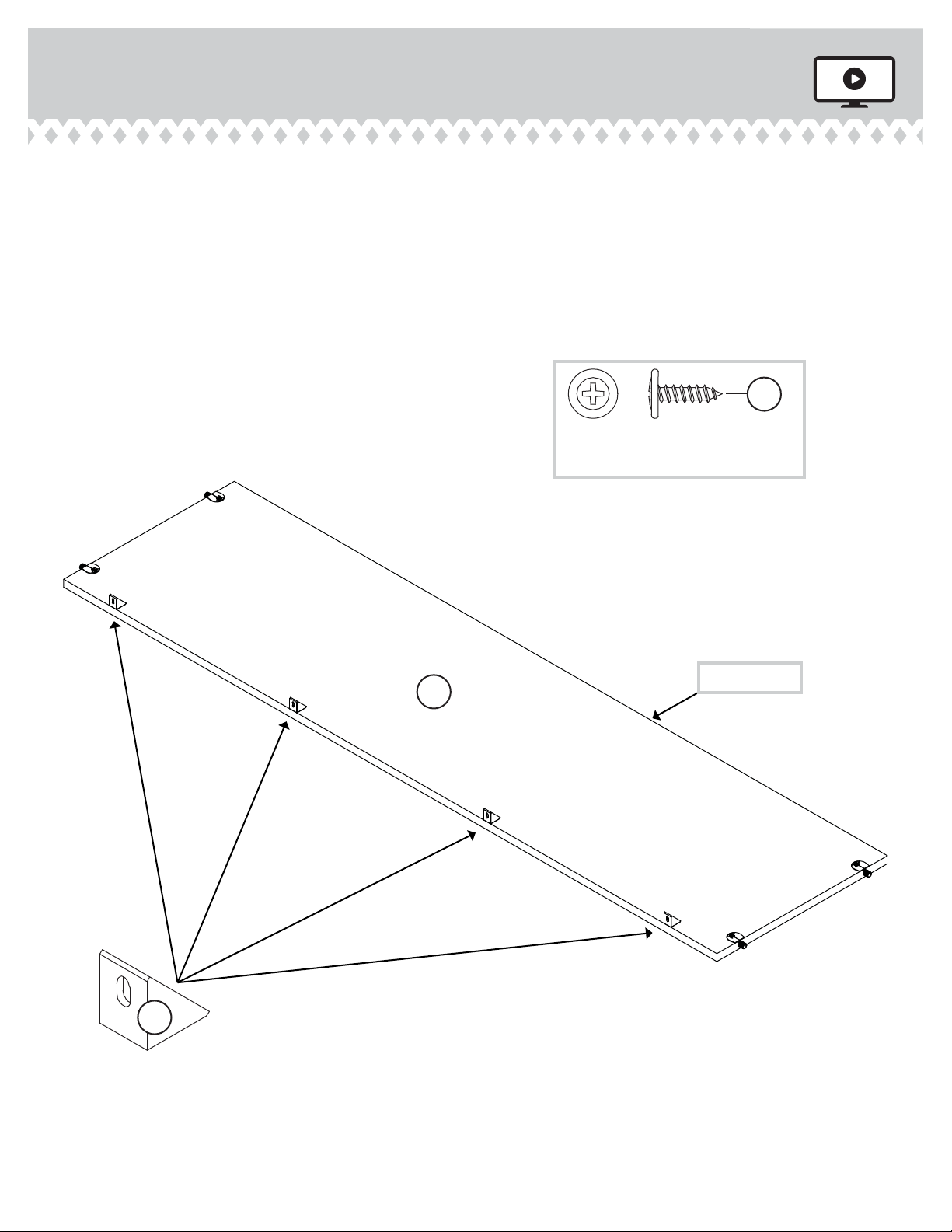

å Fasten the ANGLE BRACKETS (27G) to the FRONT PANEL (F).
Use four BLACK 9/16" LARGE HEAD SCREWS (1S).
å NOTE: The ANGLE BRACKETS should be even with the edge
of the FRONT PANEL.
Step 7
419321www.sauder.com/services Page 11
BLACK 9/16" LARGE HEAD SCREW
(4 used in this step)
1S
Surface with
TWIST-LOCK®
FASTENERS
F
27G
Finished edge

Step 8
å Carefully turn your unit onto the TOP (E).
å Fasten the FRONT PANEL (F) to the LEFT END (B). Tighten
two TWIST-LOCK® FASTENERS.
å Fasten the FRONT PANEL (F) to the LOWER SHELF (H). Use
four BLACK 9/16" LARGE HEAD SCREWS (1S) through the
BRACKETS and into the LOWER SHELF.
419321 www.sauder.com/servicesPage 12
H
Surface with
TWIST-LOCK®
FASTENERS
F
Finished edge
B
E
BLACK 9/16" LARGE HEAD SCREW
(4 used in this step)
1S

å Insert two METAL PINS (1R) into the holes in the RIGHT END (A).
å Fasten the RIGHT END (A) to the TOP (E), LOWER PANEL (F),
and LOWER SHELF (H). Tighten six TWIST-LOCK® FASTENERS.
å NOTE: Be sure the METAL PINS in the RIGHT END insert into
the holes in the UPPER SHELF (G).
Step 9
419321www.sauder.com/services Page 13
A
E
F
G
H
J
Surface
without
TWIST-LOCK®
FASTENERS
1R

Step 10
419321 www.sauder.com/servicesPage 14
å Carefully turn your unit over onto its front edges. Lay the
BACK (I) over your unit.
å Make equal margins along all four edges of the BACK (I). Push
on opposite corners of your unit if needed to make it "square".
å Fasten the BACK (I) to your unit using the NAILS (1N).
å NOTE: Be sure to tap NAILS into the holes that line up over
the UPRIGHTS (C and D).
å NOTE: Perforations have been provided for access through
the BACK. Carefully cut out the holes needed.
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Unfinished surface
These holes must line up over
the UPRIGHTS (C and D).
NAIL
(32 used in this step)
1N
I

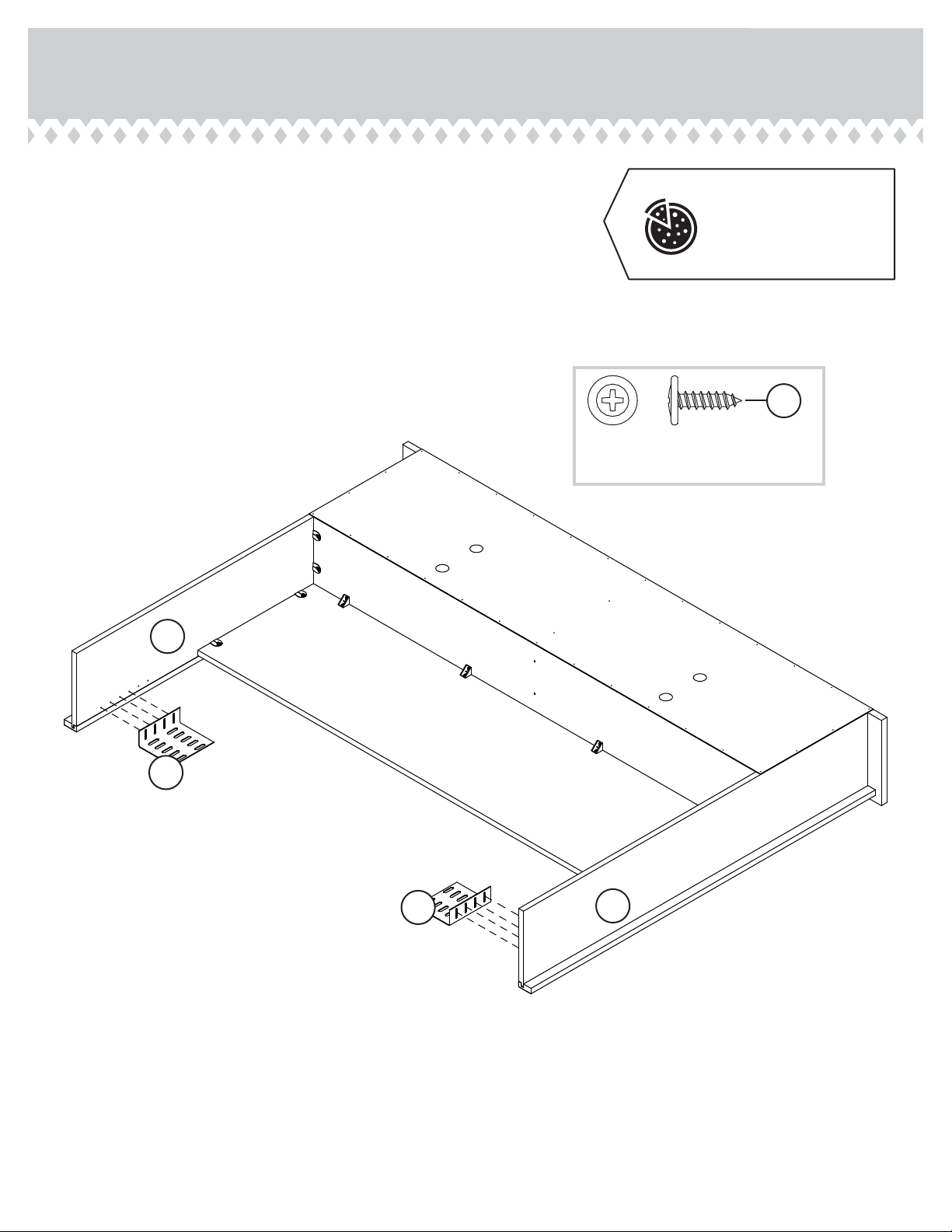

å Fasten the HEADBOARD BRACKETS (16G) to the
ENDS (A and B). Use eight BLACK 9/16" LARGE
HEAD SCREWS (1S) in the holes that are best suited
for the height of your bedframe.
Step 11
419321www.sauder.com/services Page 15
B
A
16G
16G
BLACK 9/16" LARGE HEAD SCREW
(8 used in this step)
1S
If you're doing this to
help a friend, don't
leave without a bite.

Step 12
å Fasten your unit to your bedframe. Use four SILVER 2" BOLTS (94S), four WASHERS (13M), and
four NUTS (24M) through the BRACKETS and into the bedframe.
å This completes assembly. Clean with your favorite furniture polish or a damp cloth. Wipe dry.
419321 www.sauder.com/servicesPage 16
13M
24M
94S
And to celebrate, why not share your success story?
SILVER 2" BOLT WASHER NUT
(4 of each used in this step)
94S 13M 24M
20 lbs.total
25 lbs.
total
25 lbs.
total

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape
en anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci-dessous avec
la “PART IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
Tête de lit Bibliothèque (Lit grand
format et Lit très grand format)
419321
10F FIXATION TWIST-LOCK®.....................................12
16G CONSOLE DE TÊTE DE LIT................................2
27G CONSOLE À ÉQUERRE.........................................4
13M RONDELLE.......................................................................4
24M ÉCROU ................................................................................4
1N CLOU ................................................................................ 32
1R GOUPILLE EN MÉTAL.............................................8
1S VIS TÊTE LARGE 14 mm NOIRE.................. 16
113S VIS TÊTE PLATE 49 mm NOIRE.....................4
94S BOULON ARGENTÉ 51 mm...............................4
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
C MONTANT SUPÉRIEUR...........................................1
D MONTANT INFÉRIEUR.............................................1
E DESSUS...............................................................................1
F PANNEAU AVANT........................................................1
G TABLETTE SUPÉRIEURE........................................1
H TABLETTE INFÉRIEURE..........................................1
I ARRIÈRE ..............................................................................1
J MOULURE D’EXTRÉMITÉ.....................................2
419321www.sauder.com/services Page 17

ÉTAPE 1
Ne pas serrer les FIXATIONS TWIST-LOCK® à cette étape.
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Pour commencer l'assemblage, enfoncer une FIXATION
TWIST-LOCK® SAUDER (10F) dans les gros trous
des EXTRÉMITÉS (A et B).
Répéter cette étape pour le PANNEAU AVANT (F) et la
TABLETTE INFÉRIEURE (H).
ÉTAPE 2
Enfiler les MOULURES D'EXTRÉMITÉ (J) sur les chants crantés
des EXTRÉMITÉS (A et B).
* Brevet État Unis n° 5,499,886
ÉTAPE 5
Insérer deux GOUPILLES EN MÉTAL (1R) dans les trous dans
l'EXTRÉMITÉ GAUCHE (B).
Enfoncer la TABLETTE SUPÉRIEURE (G) sur les GOUPILLES EN
MÉTAL dans l'EXTRÉMITÉ GAUCHE (B).
Fixer la TABLETTE SUPÉRIEURE (G) sur le MONTANT
SUPÉRIEUR (C). Utiliser deux VIS TÊTE PLATE
49 mm NOIRES (113S).
REMARQUE : Utiliser les deux trous qui sont complètement
percés à travers la TABLETTE SUPÉRIEURE.
Insérer deux GOUPILLES EN MÉTAL (1R) dans les trous dans la
TABLETTTE SUPÉRIEURE (G).
ÉTAPE 6
Enfoncer le chant du MONTANT INFÉRIEUR (D) comportant
les gros trous sur les GOUPILLES EN MÉTAL dans la
TABLETTE SUPÉRIEURE (G).
Fixer la TABLETTE INFÉRIEURE (H) à l'EXTRÉMITÉ GAUCHE (B).
Serrer deux FIXATIONS TWIST-LOCK®.
Fixer la TABLETTE INFÉRIEURE (H) au MONTANT
INFÉRIEUR (D). Utiliser deux VIS TÊTE PLATE
49 mm NOIRES (113S).
ÉTAPE 3
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Fixer l'EXTRÉMITÉ GAUCHE (B) au DESSUS (E). Serrer deux
FIXATIONS TWIST-LOCK®.
Utilisation de la FIXATION TWIST-LOCK® SAUDER
1. Insérer l'extrémité filetée de la FIXATION dans le trou de la
pièce attenante.
REMARQUE : L'extrémité filetée de la FIXATION doit rester
complètement insérée dans le trou de la pièce attenante lorsque
l'on bloque la FIXATION.
2. Bien serrer la FIXATION à l'aide d'un tournevis Phillips.
ÉTAPE 7
Fixer les CONSOLES À ÉQUERRE (27G) au PANNEAU AVANT (F).
Utiliser quatre VIS TÊTE LARGE 14 mm NOIRES (1S).
REMARQUE : S'assurer que les CONSOLES EN MÉTAL sont à
fleur du chant du PANNEAU AVANT.
ÉTAPE 4
Insérer deux GOUPILLES EN MÉTAL (1R) dans le DESSUS (E).
Enfoncer le MONTANT SUPÉRIEUR (C) sur les GOUPILLES EN
MÉTAL situées dans le DESSUS (E).
REMARQUE : Le chant comportant les trous les plus gros ira sur
les GOUPILLES EN MÉTAL.
419321 www.sauder.com/servicesPage 18

ÉTAPE 8
Avec précaution, retourner l'élément sur son DESSUS (E)
Fixer le PANNEAU AVANT (F) à l'EXTRÉMITÉ GAUCHE (B). Serrer
deux FIXATIONS TWIST-LOCK®.
Fixer le PANNEAU AVANT (F) à la TABLETTE INFÉRIEURE (H).
Utiliser quatre VIS TÊTE LARGE 14 mm NOIRES (1S) à travers les
CONSOLES et dans la TABLETTE INFÉRIEURE.
ÉTAPE 9
Insérer deux GOUPILLES EN MÉTAL (1R) dans les trous dans
l'EXTRÉMITÉ DROITE (A).
Fixer l'EXTRÉMITÉ DROITE (A) au DESSUS (E), au PANNEAU
INFÉRIEUR (F) et à la TABLETTE INFÉRIEURE (H). Serrer six
FIXATIONS TWIST-LOCK®.
REMARQUE : S'assurer de bien insérer les GOUPILLES EN
MÉTAL situées sur l'EXTRÉMITÉ DROITE dans les trous dans la
TABLETTE SUPÉRIEURE (G).
ÉTAPE 10
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses chants avant. Placer
l'ARRIÈRE (I) sur l'élément.
Veiller à avoir des marges égales le long des quatre chants de
l'ARRIÈRE (I). Si besoin est, enfoncer sur les coins opposés de
l'élément pour s'assurer d'être « d'équerre ».
Fixer l'ARRIÈRE (I) à l'élément à l'aide des CLOUS (1N).
REMARQUE : S'assurer de bien enfoncer les CLOUS dans les
trous qui sont alignés sur les MONTANTS (C et D).
REMARQUE : Des lignes perforées ont été prévues pour accéder
facilement à l'ARRIÈRE. Découper avec précaution les
trous nécessaires.
ÉTAPE 11
Fixer les CONSOLES DE TÊTE DE LIT (16G) aux
EXTRÉMITÉS (A et B). Utiliser huit VIS TÊTE LARGE 14 mm
NOIRES (1S) dans les trous convenant le mieux pour la hauteur
du cadre de lit.
ÉTAPE 12
Fixer l’unité sur le cadre de lit. Utiliser quatre BOULONS 51 mm
ARGENTÉS (94S), quatre RONDELLES (13M) et quatre
ÉCROUS (24M) à travers les CONSOLES et dans le cadre de lit.
Ceci complète l'assemblage. Nettoyer à l’aide d’une encaustique
pour meubles ou d’un chion humide. Essuyer.
419321www.sauder.com/services Page 19

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin
cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso
en español corresponde al mismo paso en inglés. Se destacan
las figuras de cada paso con una tonalidad oscura para mostrar
precisamente cual parte se debe montar a la unidad. Compare
la “Lista de Part” abajo con la “Part Identification” en el folleto en
inglés para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
10F SUJETADOR TWIST-LOCK®.........................................12
16G MÉNSULA DE CABECERA.............................................2
27G SOPORTE ANGULAR.........................................................4
13M ARANDELA..................................................................................4
24M TUERCA.........................................................................................4
1N CLAVO.........................................................................................32
1R ESPIGA DE METAL...............................................................8
1S TORNILLO NEGRO DE CABEZA
GRANDE de 14 mm............................................................16
113S TORNILLO NEGRO DE CABEZA
PERDIDA de 49 mm............................................................4
94S PERNO PLATEADO de 51 mm....................................4
A EXTREMO DERECHO..........................................................1
B EXTREMO IZQUIERDO....................................................... 1
C PARAL SUPERIOR..................................................................1
D PARAL INFERIOR.................................................................... 1
E PANEL SUPERIOR..................................................................1
F PANEL DELANTERO.............................................................1
G ESTANTE SUPERIOR............................................................1
H ESTANTE INFERIOR.............................................................. 1
I DORSO............................................................................................1
J MOLDURA DE EXTREMO................................................2
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Cabecera para cama de tamaño
matrimonial "reina" con biblioteca
419321
419321 www.sauder.com/servicesPage 20
