Schneider Airsystems UNM 660-10-90 DX Installation instructions

G870537_001
2010/01/jbrg-08
Originalbedienungsanleitung Teil 1 I/1 Teil 2 II/1
Original operating manual Part 1 I/3 Part 2 II/9
Notice d’utilisation d’origine Partie 1 I/5 Partie 2 II/17
Manual de instrucciones original Parte 1 I/7 Parte 2 II/26
Originele gebruiksaanwijzing Deel 1 I/9 Deel 2 II/35
Oryginalna instrukcja eksploatacji Części 1 I/11 Części 2 II/43
Оригинал Руководство по эксплуатации Часть 1 I/13 Часть 2 II/52
UNM 660-10-90 DX
A 715 001

1a
1b
01
06
11
18
09
12
08
13
1410
17
07
16
19
02
05
03
04
20
38
21

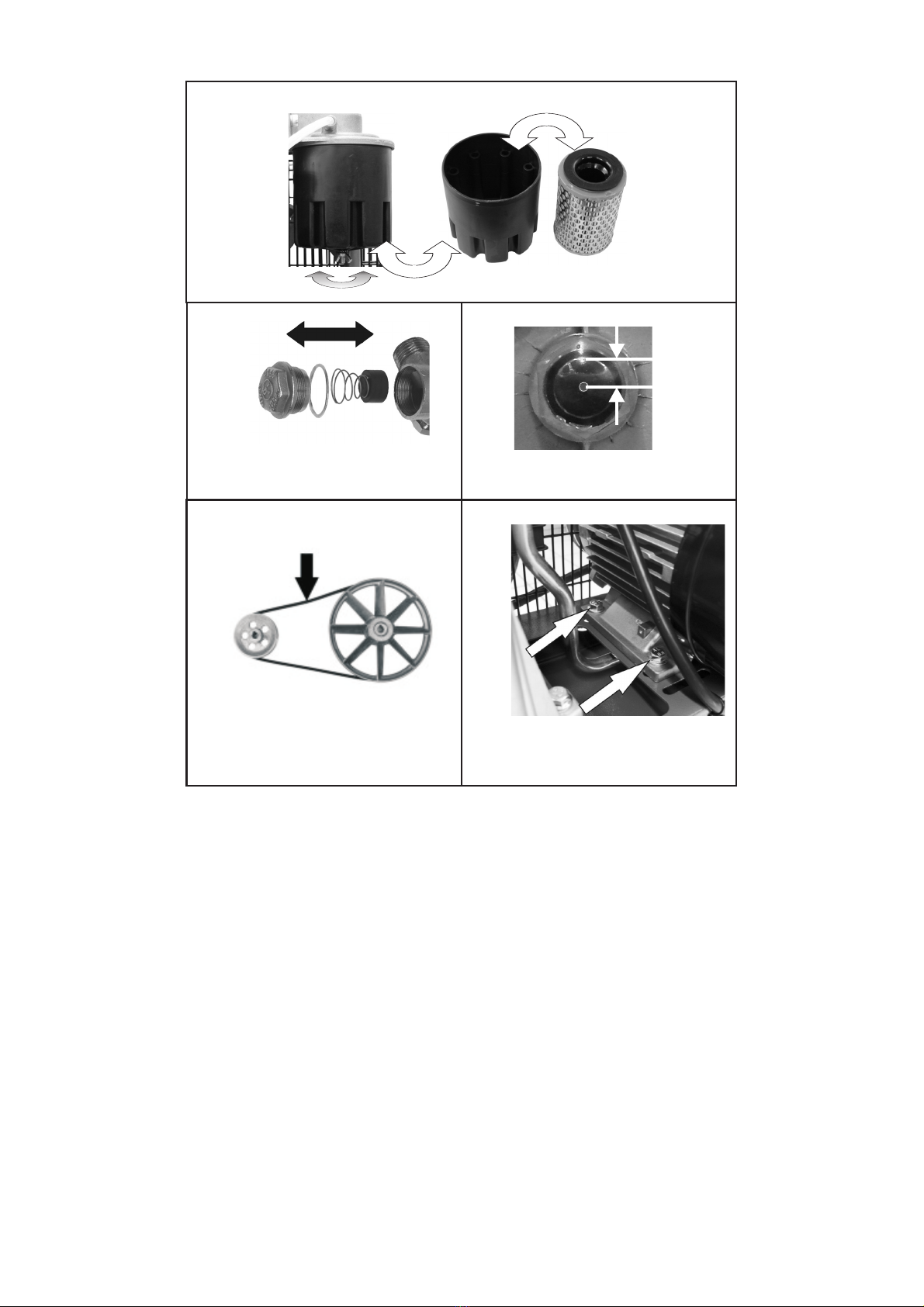

2a
3a 4a

5a
8a
6a 7a
8b

UNM 660-10-90 DX
I/1
D
Inhaltsverzeichnis - Teil 1
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
1.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Achtung: Bedienungsanleitung Teil 2 lesen
und beachten!
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
1.2 Lieferumfang
– Kompressor mit Bedienungsanleitung
– Behälterbegleitpapiere Druckluftbehälter
1.3 Bestimmungsgemäße
Verwendung
Der Kompressor eignet sich ausschließlich
zur Drucklufterzeugung und -speicherung.
Die Druckluft ist nur für Druckluftwerkzeuge/
-geräte/-maschinen geeignet.
Jede andere Verwendung ist zweckentfrem-
det.
1.4 Technische Daten
1.5 Aufbau
1.1 Allgemeine Hinweise.................. 1
1.2 Lieferumfang............................ 1
1.3 Bestimmungsgemäße Verwen-
dung ....................................... 1
1.4 Technische Daten...................... 1
1.5 Aufbau .................................... 1
1.6 Prüfungen des Kompressors ....... 2
Ansaugleistung 660 l/min
Füllleistung 520 l/min
Spannung 400 V
Elektrische Absicherung (träge) 16 A
Motorleistung 4kW
Höchste Betriebsdrehzahl 1000 U/min
Verdichtungsenddruck 10 bar
Einschaltdruck 8bar
Behälterinhalt 90 l
Maximal zulässiger Betriebsüberdruck des Behälters 11 bar
Ölmenge
1
1,6 l
L
WA
Schallleistungspegel nach
DIN EN ISO 3744 (RL 2000/14/EG) 97 dB(A)
L
PA4
Schalldruckpegel in 4 m Abstand 77 dB (A)
Abmessungen: Breite x Tiefe x Höhe 1100 x 505 x 1000 mm
Gewicht 106 kg
Max. Anzahl der Schaltzyklen 10 1/h
Verhältnis Betriebszeit-Stillstand 60:40 --
Min. Abstand zur Wand 40 cm
Umgebungstemperatur 5-35 °C
1. Erstbefüllung: mineralisches Öl, bis 10 °C. Unter 10 °C vollsynthetisches Öl verwenden.
01 Kompressoraggregat
02 Ansaugfilter
03 Öleinfüllstopfen
04 Ölablassschraube
05 Ölschauglas
06 Druckrohr
07 Rückschlagventil
08 Behälter
09 Kondensatablassventil

I/2
UNM 660-10-90 DX
D
1.6 Prüfungen des Kom-
pressors
Für diesen Kompressor wurde eine Baumus-
terprüfung durchgeführt, weshalb eine Prü-
fung vor Inbetriebnahme durch einen
Sachverständigen nicht erforderlich ist. Die
Baumusterkennzeichnung befindet sich auf
dem Kompressor-Leistungsschild.
Wir empfehlen, den Behälter entsprechend
seiner Beanspruchung nach 10 Jahren einer
Druckprüfung durch eine „befähigte Person“
zu unterziehen.
Eine „befähigte Person“ ist sachkundig ge-
mäß der Betriebssicherheitsverordnung
(ehemals Sachkundiger).
Sprechen Sie mit unseren zugelassenen Ser-
vicepartnern. Diese haben Mitarbeiter, die
eine Sachkundigenprüfung abgelegt haben.
L Die mitgelieferten Behälterpapiere sind
Zulassungsdokumente und unbedingt für
die ganze Lebensdauer des Behälters auf-
zubewahren. Diese Vorschriften sind nur
für Deutschland gültig. Für andere Länder
sind die entsprechenden Vorschriften gül-
tig.
10 Druckschalter mit EIN/AUS-Schalter
11 Sicherheitsventil
12 Manometer (Behälterdruck)
13 Manometer (Arbeitsdruck)
14 Elektromotor
16 Keilriemen
17 Riemenschutzgitter
18 Filterdruckminderer
19 Sicherheits-Schnellkupplung (gerei-
nigte, geregelte Druckluft)
20 Nebelöler
21 Sicherheits-Schnellkupplung (ölverne-
belte Druckluft)
38 Lenkrolle mit Feststellbremse

UNM 660-10-90 DX
I/3
GB
Table of contents - Part 1
The specified illustrations appear at the be-
ginning of the Operating Instructions.
1.1 General information
Observe the safety instructions!
Read the Instruction Manual!
Note: Read and memorise part 2 of the in-
struction manual!
Subject to technical modifications. Illustra-
tions may deviate from the original.
1.2 Scope of delivery
– Compressor with instruction manual
– Documents accompanying compressed air
vessel
1.3 Conventional use
The compressor is designed for generating
and storing compressed air only. Com-
pressed air is only suitable for compressed
air tools/devices/machines.
Any other type of use is considered contrary
to the intended use.
1.4 Technical data
1.5 Components
1.1 General information .................. 3
1.2 Scope of delivery ...................... 3
1.3 Conventional use ...................... 3
1.4 Technical data .......................... 3
1.5 Components............................. 3
1.6 Compressor inspections ............. 4
Suction capacity 660 l/min
Filling capacity 520 l/min
Voltage 400 V
Electric protection, delayed-action 16 A
Motor output 4kW
Max. operating speed 1000 rpm
Compression final pressure 10 bar
Switch-on pressure 8 bar
Vessel capacity 90 l
Maximum permissible working overpressure of vessel 11 bar
Oil quantity
1
1,6 l
L
WA
Sound power level according to DIN EN ISO 3744 (RL
2000/14/EC) 97 dB(A)
L
PA4
Sound pressure level at distance of 4 m 77 dB(A)
Overall dimensions: width x depth x height 1100 x 505 x 1000 mm
Weight 106 kg
Max. number of switching cycles 10 1/h
Operation/Downtime ratio 60:40 --
Min. distance to wall 40 cm
Ambient temperature 5-35 °C
1. Initial filling: mineral oil up to 10 °C. Under 10 °C, use fully synthetic oil.
01 Compressor unit
02 Intake filter
03 Oil filler plug
04 Oil drain screw
05 Oil inspection glass
06 Pressure pipe
07 Check valve
08 Vessel
09 Condensate drain valve

I/4
UNM 660-10-90 DX
GB
1.6 Compressor inspections
This compressor is subject to a type approval
inspection. As a result, inspections by an au-
thorised expert prior to commissioning are
no longer necessary . The prototype identi-
fication code is located on the compressor
specification plate.
We recommend that a "qualified person"
perform a pressure test on the vessel after
10 years, depending on general levels of
wear and tear.
A "qualified person" should be well informed
about Ordinance on Industrial Safety and
Health (formerly authorised expert)
Contact any of our approved service part-
ners. Most of our service partners have em-
ployees with expert qualifications.
L The papers accompanying the vessel are
approval documents and must be kept
throughout the service life of the vessel.
These specifications only apply in Germa-
ny. Equivalent regulations apply in other
countries.
10 Pressure switch with ON/OFF switch
11 Safety valve
12 Pressure gauge (vessel pressure)
13 Pressure gauge (working pressure)
14 Electric motor
16 V-belt
17 Belt guard grating
18 Filter pressure reducer
19 Safety quick-release coupling (cleaned,
controlled compressed air)
20 Mist oiler
21 Safety quick-release coupling (air con-
taining atomised oil)
38 Guide roller with locking brake

UNM 660-10-90 DX
I/5
F
Table des matières - partie 1
Les illustrations indiquées se trouvent au dé-
but de la notice d'utilisation.
1.1 Généralités
Tenir compte des consignes de sécurité!
Lire la notice d'utilisation!
Attention : consulter et respecter les consi-
gnes du mode d'emploi, partie 2 !
Sous réserve de modifications techniques.
Les illustrations peuvent différer du produit
original.
1.2 Eléments fournis
– Compresseur avec mode d'emploi
– Papiers d'accompagnement cuve à air
comprimé
1.3 Consignes d'utilisation
Le compresseur convient exclusivement pour
la production et l'accumulation d'air compri-
mé. L'air comprimé convient uniquement
pour les outils / appareils / machines à air
comprimé.
Toute autre utilisation est détournée de sa
destination première.
1.4 Caractéristiques techniques
1.5 Structure
1.1 Généralités .............................. 5
1.2 Eléments fournis....................... 5
1.3 Consignes d'utilisation ............... 5
1.4 Caractéristiques techniques........ 5
1.5 Structure ................................. 5
1.6 Contrôles du compresseur.......... 6
Débit d'aspiration 660 l/min
Débit de remplissage 520 l/min
Tension 400 V
Fusible (à action retardée) 16 A
Puissance du moteur 4 kW
Vitesse maximale en fonctionnement 1000 tr/min
Pression finale de compression 10 bars
Pression d'enclenchement 8 bars
Capacité de la cuve 90 l
Surpression maximale admissible de la cuve 11 bars
Quantité d'huile
1
1,6 l
Niveau de puissance acoustique L
WA
selon DIN EN ISO 3744
(directive 2000/14/CE) 97 dB (A)
Niveau de pression acoustique L
PA4
à une distance de 4 m 77 dB (A)
Dimensions : largeur x profondeur x hauteur 1100 x 505 x 1000 mm
Poids 106 kg
Nombre max. de cycles de commutation 10 1/h
Rapport durée de service/arrêt 60:40 --
Distance min. par rapport au mur 40 cm
Température ambiante 5-35 °C
1. Premier remplissage : huile minérale, jusqu'à 10 °C. En deçà de 10 °C, utiliser de l'huile entièrement synthétique.
01 Groupe de compresseur
02 Filtre d'aspiration
03 Bouchon d'huile
04 Vis de vidange d'huile
05 Regard de la jauge d'huile
06 Tube de pression
07 Clapet anti-retour
08 Cuve
09 Soupape de vidange des produits de
condensation

I/6
UNM 660-10-90 DX
F
1.6 Contrôles du compres-
seur
Une épreuve du type de construction a été
réalisée pour ce compresseur ; c'est pour-
quoi un contrôle avant mise en service par
un spécialiste n'est pas nécessaire. Le mar-
quage du type de construction se trouve sur
la plaque signalétique du compresseur.
Selon sa sollicitation, nous recommandons
de soumettre après une période de 10 ans la
cuve à un contrôle de pression par une "per-
sonne qualifiée".
Une "personne qualifiée" est une personne
compétente au sens de l'ordonnance alle-
mande sur la sécurité d'exploitation.
Parlez-en avec nos partenaires de service
autorisés. Ceux-ci disposent de collabora-
teurs ayant passé un examen adéquat.
L Les papiers joints à la cuve sont des docu-
ments d'homologation et doivent être im-
pérativement conservés pendant toute la
durée de vie de la cuve. Ces dispositions
ne s'appliquent qu'à l'Allemagne. Pour les
autres pays, ce sont les dispositions cor-
respondantes qui s'appliquent.
10 Pressostat avec commande marche/
arrêt
11 Soupape de sûreté
12 Manomètre (pression de la cuve)
13 Manomètre (pression effective)
14 Moteur électrique
16 Courroies trapézoïdales
17 Grille protectrice de courroie
18 Manodétendeur de filtre
19 Raccord rapide de sécurité (air com-
primé régulé et nettoyé)
20 Graisseur à brouillard d'huile
21 Raccord rapide de sécurité (air com-
primé lubrifié par brouillard d'huile)
38 Poulie-guide avec frein de blocage

UNM 660-10-90 DX
I/7
E
Índice - Parte 1
Las figuras indicadas se encuentran al princi-
pio del manual de instrucciones.
1.1 Indicaciones generales
Deben observarse las indicaciones de
seguridad.
Leer el manual de instrucciones.
Atención: leer y observar el manual de ins-
trucciones, parte 2.
Reservado el derecho a introducir modifica-
ciones técnicas. Las ilustraciones pueden va-
riar con respecto al original.
1.2 Suministro
– Compresor con manual de instrucciones
– Documentación del depósito de aire com-
primido
1.3 Uso previsto
El compresor ha sido diseñado exclusiva-
mente para generar y almacenar aire com-
primido. El aire comprimido solamente es
apto para herramientas, aparatos o máqui-
nas neumáticas.
Cualquier otro uso se considera inadecuado.
1.4 Datos técnicos
1.5 Composición
1.1 Indicaciones generales............... 7
1.2 Suministro ............................... 7
1.3 Uso previsto............................. 7
1.4 Datos técnicos.......................... 7
1.5 Composición............................. 7
1.6 Comprobaciones del compresor .. 8
Potencia de aspiración 660 l/min
Capacidad de llenado 520 l/min
Tensión 400 V
Protección por fusible (retardado) 16 A
Potencia del motor 4 kW
Número máximo de revoluciones de servicio 1000 rpm
Presión final de compresión 10 bar
Presión de conexión 8 bar
Volumen del depósito 90 l
Sobrepresión de servicio máxima admisible para el depósito 11 bar
Volumen de aceite
1
1,6 l
L
WA
Nivel de potencia sonora según DIN EN ISO 3744 (RL
2000/14/CE) 97 dB (A)
Nivel de intensidad sonora L
PA4
a 4 m de distancia 77 dB (A)
Dimensiones: ancho x profundidad x alto 1100 x 505 x 1000 mm
Peso 106 kg
Número máx. de ciclos de conmutación 10 1/h
Relación tiempo de servicio/parada 60:40 --
Distancia mín. respecto a la pared 40 cm
Temperatura ambiente 5-35 °C
1. Primer llenado: aceite mineral, hasta 10 °C. Por debajo de 10 °C, utilizar aceite totalmente sintético.
01 Grupo de compresión
02 Filtro de aspiración
03 Tapón de llenado de aceite
04 Tornillo de purga de aceite
05 Mirilla de aceite
06 Tubo de presión
07 Válvula antirretorno
08 Depósito

I/8
UNM 660-10-90 DX
E
1.6 Comprobaciones del
compresor
Para este compresor se ha realizado una
comprobación de modelo constructivo, por lo
que no es necesario que sea comprobado
por un perito antes de la primera puesta en
servicio. La identificación del modelo cons-
tructivo figura en la placa de características
del compresor.
Recomendamos que pasados 10 años se en-
cargue a una "persona capacitada" que haga
la comprobación de la presión atendiendo al
desgaste que presente el contenedor.
En términos de la normativa alemana sobre
seguridad funcional se considera una "perso-
na capacitada" a cualquier experto.
Póngase en contacto con alguna de nuestras
empresas colaboradoras. Estas cuentan con
personal que dispone de la correspondiente
certificación como experto.
L La documentación referente al depósito
que se entrega junto con el compresor es
documentación relativa a homologación y
permisos, por lo que se debe conservar
durante toda la vida útil de dicho depósi-
to. Estas prescripciones solo son aplica-
bles en Alemania. En el resto de países se
aplicará la normativa nacional correspon-
diente.
09 Válvula de purga de agua condensada
10 Presostato con interruptor de conexión/
desconexión
11 Válvula de seguridad
12 Manómetro (presión del depósito)
13 Manómetro (presión de trabajo)
14 Motor eléctrico
16 Correa trapezoidal
17 Rejilla protectora de la correa
18 Reductor de la presión del filtro
19 Acoplamiento rápido de seguridad (aire
comprimido regulado y limpio)
20 Lubricador por neblina
21 Acoplamiento rápido de seguridad (aire
comprimido lubricado por neblina)
38 Rodillo de dirección con freno de esta-
cionamiento

UNM 660-10-90 DX
I/9
NL
Inhoudsopgave - deel 1
De vermelde afbeeldingen staan in het begin
van de gebruiksaanwijzing.
1.1 Algemene aanwijzingen
Veiligheidsaanwijzingen in acht nemen!
Gebruiksaanwijzing doorlezen!
Let op: gebruiksaanwijzing deel 2 lezen en
in acht nemen!
Technische wijzigingen voorbehouden. Af-
beeldingen kunnen van het origineel afwij-
ken.
1.2 Leveringsomvang
– Compressor met gebruiksaanwijzing
– Containerdocumenten persluchtcontainer
1.3 Toepassing conform de
bepalingen
De compressor is uitsluitend bestemd voor
de opwekking en opslag van perslucht. De
perslucht is alleen geschikt voor persluchtge-
reedschap/-apparatuur/-machines.
Ieder ander gebruik is oneigelijk.
1.4 Technische gegevens
1.5 Opbouw
1.1 Algemene aanwijzingen ............. 9
1.2 Leveringsomvang...................... 9
1.3 Toepassing conform de bepalin-
gen......................................... 9
1.4 Technische gegevens................. 9
1.5 Opbouw................................... 9
1.6 Controle van de compressor ....... 10
Aanzuigvermogen 660 l/min
Vulcapaciteit 520 l/min
Spanning 400 V
Elektrische bescherming (traag) 16 A
Motorvermogen 4kW
Hoogste bedrijfstoerental 1000 omw/min
Compressie-einddruk 10 bar
Inschakeldruk 8bar
Containerinhoud 90 l
Maximaal toelaatbare bedrijfsoverdruk van de container 11 bar
Oliehoeveelheid
1
1,6 l
L
WA
Geluidsvermogensniveau conform DIN EN ISO 3744 (RL
2000/14/EG) 97 dB(A)
L
PA4
Geluidsdrukniveau op 4 m afstand 77 dB(A)
Afmetingen: breedte x diepte x hoogte 1100 x 505 x 1000 mm
Gewicht 106 kg
Max. aantal schakelcycli 10 1/h
Verhouding bedrijfstijd-stilstand 60:40 --
Min. afstand tot de wand 40 cm
Omgevingstemperatuur 5-35 °C
1. Eerste vulling: minerale olie, tot 10 °C. Onder 10 °C volsynthetische olie gebruiken.
01 Compressoraggregaat
02 Aanzuigfilter
03 Olievulstop
04 Olieaftapschroef
05 Oliekijkglas
06 Drukbuis
07 Terugslagventiel
08 Container
09 Condensaataftapventiel

I/10
UNM 660-10-90 DX
NL
1.6 Controle van de com-
pressor
Voor deze compressor is een typeonderzoek
uitgevoerd en daarom is er geen keuring
vóór inwerkingstelling door een deskundige
vereist. De typeaanduiding bevindt zich op
het typeplaatje van de compressor.
Wij raden aan de container in overeenstem-
ming met de belasting na 10 jaar door een
„bevoegd persoon“ aan een drukcontrole te
laten onderwerpen.
Een „bevoegd persoon“ is ter zake kundig
conform de bedrijfsveiligheidsverordening
(voorheen deskundige).
Neem contact op met onze erkende service-
partners. Deze hebben medewerkers die een
expertisetoets afgelegd hebben.
L De bijgeleverde containerpapieren zijn
toelatingsdocumenten en moeten onvoor-
waardelijk voor de gehele levensduur van
de container bewaard worden. Deze voor-
schriften zijn alleen voor Duitsland geldig.
Voor andere landen zijn de respectievelij-
ke voorschriften geldig.
10 Drukschakelaar met IN/UIT-schakelaar
11 Veiligheidsventiel
12 Manometer (containerdruk)
13 Manometer (werkdruk)
14 Elektromotor
16 V-snaar
17 Riembeschermrooster
18 Filterdrukvermindering
19 Veiligheids-snelkoppeling (gereinigde,
geregelde perslucht)
20 Olievernevelaar
21 Veiligheids-snelkoppeling (olieverne-
velde perslucht)
38 Stuurrol met blokkeerrem

UNM 660-10-90 DX
I/11
PL
Spis treści - części 1
Podane rysunki znajdująsięw załączniku
instrukcji obsługi.
1.1 Wskazówki ogólne
Należy przestrzegaćwskazówek
dotyczących bezpieczeństwa!
Należy przeczytaćinstrukcjęobsługi!
Uwaga:
Należy przeczytaći stosowaćsiędo
części 2 instrukcji obsługi!
Możliwość zmian technicznych zastrzeżona.
Ilustracje mogąróżnićsięod oryginału.
1.2 Zakres dostawy
–Sprężarka wraz z instrukcjąobsługi
–Dokumentacja załączona do zbiornika
sprężonego powietrza
1.3 Użytkowanie zgodne z
przeznaczeniem
Sprężarka przeznaczona jest wyłącznie do
wytwarzania i magazynowania sprężonego
powietrza . Sprężone powietrze może być
stosowane tylko w narzędziach,
urządzeniach i maszynach pneumatycznych.
Każde inne zastosowanie jest niezgodne z
przeznaczeniem.
1.4 Dane techniczne
1.5 Konstrukcja
1.1 Wskazówki ogólne..................... 11
1.2 Zakres dostawy ........................ 11
1.3 Użytkowanie zgodne z
przeznaczeniem........................ 11
1.4 Dane techniczne ....................... 11
1.5 Konstrukcja.............................. 11
1.6 Kontrola sprężarki..................... 12
Wydajność wyjściowa 660 l/min
Wydajność napełniania 520 l/min
Napięcie 400 V
Bezpieczniki elektryczne (bierne) 16 A
Moc silnika 4kW
Maks. robocza prędkość obrotowa 1000 obr./min
Końcowe ciśnienie sprężania 10 bar
Ciśnienie włączania 8 bar
Pojemność zbiornika 90 l
Maks. dopuszczalne ciśnienie robocze zbiornika 11 bar
Ilość oleju
1
1,6 l
Moc akustyczna L
WA
wg DIN EN ISO 3744 (Dyrektywa RL
2000/14/WE) 97 dB(A)
Poziom ciśnienia akustycznego L
PA4
mierzony w odległości 4
m77 dB(A)
Wymiary: szer. x głęb. x wys. 1100 x 505 x 1000 mm
Ciężar 106 kg
Maks. ilość cykli przełączania 10 1/h
Stosunek czasu pracy do czasu postoju 60:40 --
Min. odstęp od ściany 40 cm
Temperatura otoczenia 5-35 °C
1. Pierwsze napełnienie: olej mineralny, do 10 °C. Poniżej 10 °C należy stosowaćolej syntetyczny.
01 Agregat sprężarkowy
02 Filtr ssawny
03 Zatyczka wlewu oleju
04 Śruba spustowa oleju
05 Wziernik oleju

I/12
UNM 660-10-90 DX
PL
1.6 Kontrola sprężarki
Dla sprężarki tej została wykonana kontrola
typu konstrukcyjnego, dlatego też
nie ma
potrzeby przeprowadzania kontroli przez
rzeczoznawcęprzed jej uruchomieniem.
Oznaczenie typu konstrukcyjnego znajduje
sięna tabliczce znamionowej sprężarki.
Po upływie 10 lat zaleca siępoddanie
zbiornika, odpowiednio do stanu jego
zużycia, kontroli ciśnienia wykonywanej
przez uprawnionąosobę.
Osoba uprawniona to osoba biegła w tym
zakresie zgodnie z przepisami
rozporządzenia dotyczącego bezpieczeństwa
eksploatacji (dawniej rzeczoznawca).
Należy skonsultowaćsięz partnerami
serwisowymi. Zatrudniająoni pracowników,
którzy uzyskali odpowiednie uprawnienia.
L Dokumenty dostarczane ze zbiornikiem to
dokumenty potwierdzające dopuszczenie
do eksploatacji, które należy
przechowywaćprzez cały okres
użytkowania zbiornika. Przepisy te
obowiązująjedynie na terenie Niemiec. W
przypadku innych krajów należy stosować
siędo obowiązujących przepisów
lokalnych.
06 Przewód ciśnieniowy
07 Zawór zwrotny
08 Zbiornik
09 Zawór spustowy kondensatu
10 Przełącznik ciśnieniowy z
przełącznikiem WŁ./WYŁ.
11 Zawór bezpieczeństwa
12 Manometr (ciśnienie zbiornika)
13 Manometr (ciśnienie robocze)
14 Silnik elektryczny
16 Pasek klinowy
17 Kratka ochronna paska
18 Reduktor ciśnienia z filtrem
19 Szybkozłączka bezpieczeństwa
(oczyszczone, regulowane powietrze
sprężone)
20 Naolejacz
21 Szybkozłączka bezpieczeństwa
(sprężone powietrze z zawartością
oleju)
38 Kółko kierujące z hamulcem

UNM 660-10-90 DX
I/13
RUS
Оглавление Часть 1
Иллюстрации находятся вначале
руководства по эксплуатации.
1.1 Общие указания
Соблюдайте правила техники
безопасности!
Прочитайте руководство по
эксплуатации!
Внимание:
прочитайте исоблюдайте
указания руководства по эксплуатации,
часть 2!
Компания оставляет за собой право на
внесение технических изменений.
Иллюстрации могут отличаться от
оригинала.
1.2 Комплект поставки
–Компрессор сруководством по
эксплуатации
–Сопроводительные документы на
ресивер сжатого воздуха
1.3 Использование по
назначению
Компрессор предназначен исключительно
для производства иаккумулирования
сжатого воздуха. Сжатый воздух пригоден
только для эксплуатации
пневмоинструмента/-агрегатов/-станков.
Использование влюбых других целях
является использованием не по
назначению.
1.4 Технические характеристики
1.1 Общие указания ...................... 13
1.2 Комплект поставки .................. 13
1.3 Использование по назначению .13
1.4 Технические характеристики .... 13
1.5 Конструкция............................ 14
1.6 Испытания компрессора ........... 14
Производительность всасывания 660 л/мин
Производительность нагнетания 520 л/мин
Напряжение 400 В
Электрический предохранитель (инерционный)16А
Мощность двигателя 4кВт
Макс. рабочая частота вращения 1000 об/мин
Конечное давление сжатия 10 бар
Давление включения 8бар
Объём ресивера 90 л
Макс. допустимое превышение рабочего давления
ресивера 11 бар
Количество масла
1
1,6 л
L
WA
Уровень мощности звуковых колебаний согласно DIN
EN ISO 3744 (RL 2000/14/EG) 97 дБ (A)
L
PA4
Уровень звукового давления на расстоянии 4 м77 дБ (A)
Размеры: Ширина x Глубина x Высота 1100 x 505 x 1000 мм
Масса 106 кг
Макс. кол-во циклов включения 10 1/ч
Соотношение между временем работы ипростоя 60:40 --
Мин. расстояние до стены 40 см
Температура окружающей среды 5-35 °C
1. Первая заправка: минеральное масло, до 10 °C. При температуре ниже 10 °C применяйте масло на
синтетической основе.

I/14
UNM 660-10-90 DX
RUS
1.5 Конструкция 1.6 Испытания
компрессора
Данный компрессор прошёл типовые
испытания, поэтому проведение проверки
перед вводом вэксплуатацию силами
специалиста
не требуется. Обозначение
типа имеется на фирменной табличке
компрессора.
Мы рекомендуем через 10 лет подвергнуть
ресивер испытанию давлением в
соответствии сего условиями
эксплуатации квалифицированным
специалистом.
Квалифицированный специалист
уполномочен на проведение этих работ
постановлением опроизводственной
безопасности.
Обратитесь кнашим партнёрам по
сервису, имеющим лицензию. Вих штате
имеются сотрудники соответствующей
квалификации.
L Входящие вкомплект компрессора
документы на ресивер являются
разрешительными документами иих
необходимо хранить втечение всего
срока службы ресивера. Данные
предписания действуют только в
Германии. Вдругих странах имеют силу
соответствующие региональные
предписания.
01 Компрессорный агрегат
02 Всасывающий фильтр
03 Пробка маслоналивного отверстия
04 Резьбовая пробка маслосливного
отверстия
05 Маслоуказатель
06 Напорная труба
07 Обратный клапан
08 Ресивер
09 Клапан для слива конденсата
10 Пневматический выключатель с
выключателем ВКЛ./ВЫКЛ.
11 Предохранительный клапан
12 Манометр (давление вресивере)
13 Манометр (рабочее давление)
14 Электродвигатель
16 Клиновой ремень
17 Защитная решётка ремня
18 Редукционный клапан фильтра
19 Быстроразъёмная предохранительная
муфта (очищенный,
отрегулированный сжатый воздух)
20 Маслораспылитель
21 Быстроразъёмная предохранительная
муфта (сжатый воздух, содержащий
масло)
38 Поворотный ролик со стопорным
устройством

UNM
II/1
D
Inhaltsverzeichnis - Teil 2
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
2.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Prüfungen, Einstellungen, Wartungsarbeiten
in einem Wartungsbuch dokumentieren. Bei
Fragen Bezeichnung und Art.-Nr. des Gerä-
tes angeben. Außerhalb von Deutschland
können andere gesetzliche oder sonstige
Vorschriften gelten als hier beschrieben.
Die Bedienungsanleitung muss vor Anwen-
dung des Gerätes gelesen, beachtet und der
Anwender jährlich unterwiesen werden!
Achtung: Bedienungsanleitung Teil 1 lesen
und beachten!
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
2.2 Symbole
Achtung: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!
Sicherheitshinweise auf dem Kompressor
Weitere Hinweise auf dem Kompressor
1
2.1 Allgemeine Hinweise.................. 1
2.2 Symbole .................................. 1
2.3 Sicherheitshinweise................... 2
2.4 Inbetriebnahme........................ 3
2.5 Betrieb .................................... 3
2.6 Wartung .................................. 4
2.7 Außerbetriebnahme................... 6
2.8 Störungsbehebung.................... 6
2.9 Ersatzteilservice ....................... 8
2.10 Gewährleistungsbedingungen ..... 8
2.11 REACh..................................... 8
Symbol Signalwort Gefahrenstufe Folgen bei Nichtbeachtung
GEFAHR unmittelbar drohende Gefahr Tod, schwere Körperverletzung
WARNUNG mögliche drohende Gefahr Tod, schwere Körperverletzung
VORSICHT mögliche gefährliche Situation Leichte Körperverletzung
HINWEIS mögliche gefährliche Situation Sachschaden
Symbol Bedeutung Folgen bei Nichtbeachtung
Bedienungsanleitung lesen
Körperverletzung oder Tod des Bedieners
Sachschaden
falsche Bedienung
Achtung heiße Oberfläche! Verbrennungen bei Berühren der Oberfläche
Achtung Kompressor kann selbst-
ständig wieder anlaufen! Körperverletzung oder Tod des Bedieners
Achtung Gefahr von elektrischem
Stromschlag! Körperverletzung oder Tod des Bedieners
1
Die Hinweise sind abhängig von der Ausstattung des Kompressors
Symbol Bedeutung Symbol Bedeutung
Ein-/Ausschalten Motorschutzschalter
(extern)
ölfreie Druckluft geölte Druckluft
Ansaugleistung Füllleistung

II/2
UNM
D
2.3 Sicherheitshinweise
• Ausgeruht, konzentriert, den sachgerech-
ten Betrieb sicherstellen.
• Schützen Sie sich, andere Personen, Tiere,
Sachgegenstände und Ihre Umwelt durch
jeweils notwendige Schutzmaßnahmen,
Einweisung in die Geräte und Vorkehrun-
gen um Gesundheits-, Sach-, Wert-, Um-
weltschäden oder Unfallgefahren zu
vermeiden.
• Reparaturen dürfen nur von Schneider
Druckluft GmbH, oder deren zulässigen
Servicepartnern durchgeführt werden.
• Betriebsanleitung für Behälter beachten!
• Verboten: Manipulationen, Zweckent-
fremdungen; Notreparaturen; andere En-
ergiequellen verdichten; Sicherheitsein-
richtungen entfernen oder beschädigen;
Verwenden bei Undichtigkeiten oder Be-
triebsstörungen; keine Originalersatzteile;
angegebenen zulässigen Verdichtungsend-
druck überschreiten; ohne Schutzausrüs-
tung arbeiten; Gerät unter Druck transpor-
tieren, warten, reparieren, unbeaufsichtigt
lassen; andere / falsche Schmierstoffe ver-
wenden; rauchen; offenes Feuer; Aufkle-
ber entfernen.
• Verboten: Druckluft über Kondensatab-
lassventil ablassen; Gerät an Kranseile
hängen; ohne angezogene Feststellbrem-
sen der Lenkrollen (Pos. 38) Abstellen oder
Inbetrieb nehmen.
Motorleistung Verdichtungsenddruck
Behälterdruck Arbeitsdruck
Kondensatablassventil
Symbol Bedeutung Symbol Bedeutung
WARNUNG
Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
X Druckluftschlauch festhalten!
WARNUNG
Verbrennungsgefahr am Motor, Aggre-
gat, Rückschlagventil, Verbindungs-
schlauch/Druckrohr und durch heißes
Öl!
X Schutzhandschuhe tragen!
WARNUNG
Explosionsgefahr!
X Nicht in explosionsgefährdeten Bereichen
einsetzen.
X Keine brennbaren, ätzenden oder giftigen
Gase ansaugen!
X Max. zulässigen Verdichtungsenddruck
nicht überschreiten.
WARNUNG
Hörschäden durch Lärm während des
Betriebs!
X Gehörschutz tragen!
WARNUNG
Beschädigungen des Anschlusskabels!
X Vor scharfen Kanten, Öl und Hitze schüt-
zen!
X Am Stecker aus der Steckdose ziehen!
VORSICHT
Quetschgefahr!
X Feststellbremse der Lenkrolle nicht von
Hand, sondern mit dem Fuß betätigen.
