Siemens 3WN6 User manual

1
Handstecker / Einschubbuchse 3WX3625-1JC00
Manual plug connector / Withdrawable socket connector 3WX3627-1JA00
Connecteur manuel / Connecteur d'embrochage
Conector manual / Conector empotrable
Conettore manuale / Conettore ad incastro
Conector manual / Conector extraível
3WN6
Betriebsanleitung/Instruções de montagemBestell-Nr./Nº de ordem 3ZX1812-0WX36-2AW0 / 9239 9804 423 0-
Gefährliche Spannung!
Vor Beginn der Arbeiten Gerät spannungsfrei schalten
und gegen Wiedereinschalten sichern.
Bei Nichtbeachtung können Tod, schwere Körperver-
letzung oder erheblicher Sachschaden die Folge sein.
Einbau und Montage nur durch Fachpersonal!
Attention!
Aviso!
Tensão perigosa!
Antes de iniciar os trabalhos, desligue o aparelho e
assegure-se de que este não possa ser religado.A
inobservância destas regras pode ocasionar a morte,
graveslesõescorporaisedanosmateriaisconsideráveis.
Instalação e montagem devem ser efetuadas somente
por pessoal qualificado.
Tensione pericolosa!
Primadiiniziarequalsiasitipodilavoroisolarel'interruttore
edassicurarecontrounpossibilereinserimentoinvoluto!
La mancata osservanza di tali norme può provocare la
morte,gravilesioniallepersoneo ingentidannimateriali.
Installazione e montaggio solo tramite personale
specializzato!
Avviso di pericolo!

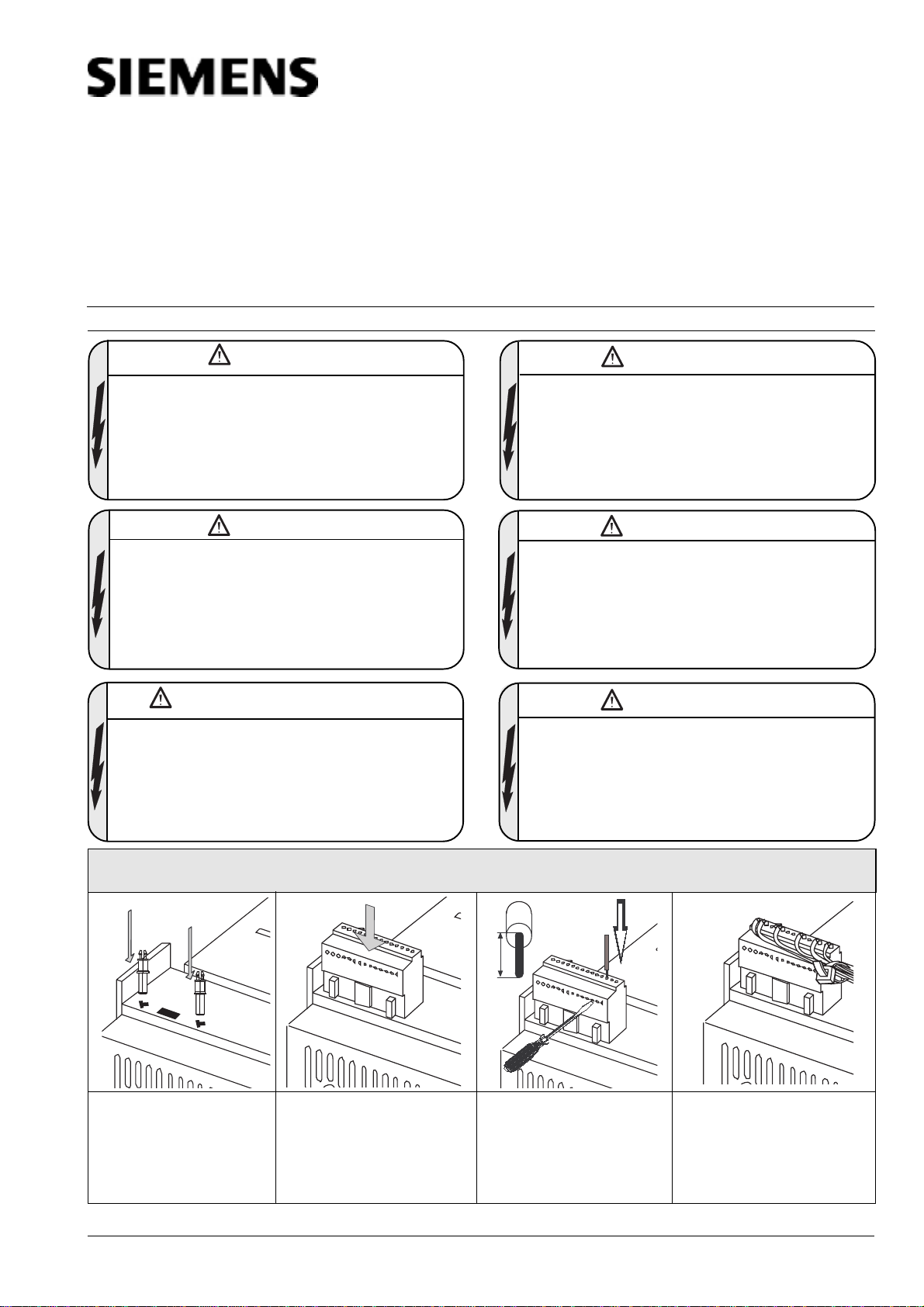

Handstecker montieren / Fitting the manual plug connector / Montage du connecteur manuel / Montaje del conector
manual / Montaggio del conettore manuale / Montagem do conector manual
X100
X200
X100
X200
Leitungen anschließen
Connect wires
Raccorder les conducteurs
Conectar los cables
Collegare i conduttori
Conecte os condutores
Leitungen anbinden
Tie up wires
Attacher les conducteurs
Fijar los cables
Legare i conduttori
Fixe os condutores
Alle Rechte vorbehalten. All rights reserved. Tous droits réservés. Nos reservamos todos los derechos.
Tutti i diretti riservati. Todos os direitos reservados.
© Siemens AG 1994
10 mm
Warnung! Warning
Hazardous voltage!
Before beginning work on the unit, switch it to a
deenergised state and secure it against reactivation.
Non-observance can result in death, severe personal
injury or substantial property damage.
Only qualified personnel may perform installation and
assembly work.
Precaución
¡Tensión eléctrica peligrosa!
¡Antes de iniciar los trabajos seccionar el interruptor de
potencia y asegurarlo contra su cierre!
La no observación de estas indicaciones preventivas
puede originar la muerte, lesiones personales graves o
considerables daños materiales.
¡Ensamblajeymontajesoloacargodepersonalcualificado!
Tension dangereuse!
Avantledébutdes travaux,mettre l'appareilhorstension
et le condamner dans cette position.
Lenon-respectdecettemesuredesécuritépeutentraîner
lamort,deslésionscorporellesgravesoudesdommages
matériels importants.
Installationetmontageuniquementparlespersonnesqualifiées!
Kodierstifte einstecken
Insert coding pins
Enficherlesplotsdedétrompage
Insertarlospinesdecodificación
Inserire i pin codificati
Insira o pino de codificação
Handstecker aufrasten
Attach manual plug connector
Encliqueterleconnecteurmanuel
Encajar el conector manual
Incastrare il connettore manuale
Encaixe o conector manual

2
Siemens Aktiengesellschaft Bestell-Nr./Order No.: 3ZX1812-0WX36-2AW0 / 9239 9804 423 0-
Bestell-Ort/Place of Order: A&D CD SE Log 2 Berlin
Printed in the Federal Republic of Germany
AG 06.99 Kb De-En-Fr-Es-It-Pt
Einschubbuchse montieren / Fitting the withdrawable socket connector / Montage du connecteur d'embrochage /
Montaje del conector empotrable / Montaggio del conettore ad incastro / Montagem do conector extraível
Einschubbuchse aufrasten
Attach with drawable socket
connector
Encliqueter le connecteur
d'embrochage
Encajarel conectorempotrable
Incastrare il connettore
Encaixe o conector extraível
Leitungen anbinden
Tie up wires
Attacher les conducteurs
Fijar los cables
Legare i conduttori
Fixe os condutores
Leitungen anschließen
Connect wires
Raccorder les conducteurs
Conectar los cables
Collegare i conduttori
Conecte os condutores
10 mm
X400
Kennzeichnen
Affix legend
Effectuer le repérage
Fijar la identificación
Applicarel'adesivodicontrassegno
Fixe a identificação
=
