Siemens SIRIUS 3RT202 0LA2 Series User manual

SIRIUS
Schütz S0
Contactor S0
Contacteur S0
Contactor S0
Contattore S0
Contator S0
Kontaktör S0
Контактор S0
接触器 S0
3RT2.2
3RT202.-.....-0LA2
IEC/EN 60947
Betriebsanleitung Operating Instructions Instructions de service Instructivo Istruzioni operative
Instruções de Serviço İşletme kılavuzu Руководство по эксплуатации 使用说明
A8E56303710010-04 Last update: 11 August 2010
Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1
Deutsch English Français
Vor der Installation, dem Betrieb oder der
Wartung des Geräts muss diese Anleitung
gelesen und verstanden werden.
Read and understand these instructions
before installing, operating, or maintaining
the equipment.
Ne pas installer, utiliser ou intervenir sur cet
équipement avant d'avoir lu et assimilé les
présentes instructions et notamment les
conseils de sécurité et mises en garde qui y
figurent.
GEFAHR DANGER DANGER
Gefährliche Spannung.
Lebensgefahr oder schwere
Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät
spannungsfrei schalten.
Hazardous voltage.
Will cause death or serious injury.
Turn off and lock out all power supplying this
device before working on this device.
Tension électrique.
Danger de mort ou risque de blessures
graves.
Mettre hors tension avant d’intervenir sur
l’appareil.
VORSICHT CAUTION PRUDENCE
Eine sichere Gerätefunktion ist nur mit
zertifizierten Komponenten gewährleistet. Reliable functioning of the equipment is only ensured with certified components.
La sécurité de fonctionnement de l'appareil
n'est garantie qu'avec des composants
certifiés.
Español Italiano Português
Leer y comprender este instructivo antes de
la instalación, operación o mantenimiento
del equipo.
Leggere con attenzione queste istruzioni
prima di installare, utilizzare o eseguire
manutenzione su questa apparecchiatura.
Ler e compreender estas instruções antes
da instalação, operação ou manutenção do
equipamento.
PELIGRO PERICOLO PERIGO
Tensión peligrosa.
Puede causar la muerte o lesiones
graves.
Desconectar la alimentación eléctrica antes
de trabajar en el equipo.
Tensione pericolosa.
Può provocare morte o lesioni gravi.
Scollegare l’alimentazione prima di
eseguire interventi sull'apparecchiatura.
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Desligue a alimentação elétrica e proteja
contra o religamento, antes de iniciar o
trabalho no equipamento.
PRECAUCIÓN CAUTELA CUIDADO
El funcionamiento seguro del aparato sólo
está garantizado con componentes
certificados.
Il funzionamento sicuro dell'apparecchiatura
è garantito soltanto con componenti
certificati.
O funcionamento seguro do aparelho
apenas pode ser garantido se forem
utilizados os componentes certificados.
Türkçe Русский 中文
Cihazın kurulumundan, çalıştırılmasından
veya bakıma tabi tutulmasından önce, bu
kılavuzun okunmuşve anlaşılmışolması
gerekmektedir.
Перед установкой, вводом в
эксплуатацию или обслуживанием
устройства необходимо прочесть и
понять данное руководство.
安装、使用和维修本设备前必须先阅
读并理解本说明。
TEHLİKE ОПАСНО 危险
Tehlikeli gerilim.
Ölüm tehlikesi veya ağır yaralanma
tehlikesi.
Çalışmalara başlamadan önce, sistemin ve
cihazın gerilim beslemesini kapatınız.
Опасное напряжение.
Опасность для жизни или
возможность тяжелых травм.
Перед началом работ отключить подачу
питания кустановке икустройству.
危险电压。
可能导致生命危险或重伤危险。
操作设备时必须确保切断电源。
ÖNEMLİDİKKAT ОСТОРОЖНО 小心
Cihazın güvenli çalışmasıancak sertifikalı
bileşenler kullanılmasıhalinde garanti
edilebilir.
Безопасность работы устройства
гарантируется только при использовании
сертифицированных компонентов.
只有使用经过认证的部件才能保证设
备的正常运转。
!
!
!
!
!
!
!
!
!
Technical Assistance: Telephone: [phone] (8°° - 17°° CET) Fax: [phone] SIEMENS AG, Technical Assistance
E-mail: technical-assistanc[email protected] Würzburger Str. 121
Internet: www.siemens.com/industrial-controls/technical-assistance D-90766 Fürth

2Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1
DE Montage ES Montaje TR Montaj
EN Assembly IT Montaggio РУ Монтаж
FR Montage PT Montagem 中文 安装
DE Zubehör ES Accesorios TR Aksesuar
EN Accessories IT Accessori РУ Принадлежности
FR Accessoires PT Acessórios 中文 附件
127(
3RT2.2.-1
3RT2.2.-2
3RT202.-.....-0LA2 3RT2.2.-4 3RT232.
3RT252.
2xM4
1,2 ... 1,6 Nm
(10.3 ... 14.1 lb in)
3RT1926-4P
3RT1926-4P







3RH2911-1AA..
3RH2911-1BA.. 3RH2911-.FA..
3RH2911-.GA..
3RH2911-.HA..
3RH2911-.NF..
DE Montage
EN Assembly
FR Montage
ES Montaje
IT Montaggio
PT Montagem
TR Montaj
РУ Монтаж
中文 安装
DE Demontage
EN Removal
FR Demontage
ES Desmontaje
IT Smontaggio
PT Desmontagem
TR Demonte
РУ Демонтаж
中文 拆卸
3RH2911-.FA / -.GA / -.HA / -.NF
3RH2911-1AA.. / -1BA..
3RT2.2
3RT202.-.K
3RT2.2
3RT202.-.K

Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1 3















NC/NO: max. Stck. / pc.
3RT2.2.
011
100
01+10
3RT232.
3RT252.
011
100
01+10
3RT2.2-.K — — —
3RT252. ΣNC max. 2
3RT2.2. ΣNC max. 4
3RT232.
3RT2...
+
3RA27... / 3RA28...
———
3RH2911-.DA.
3RH2911-.DE.
3RH2911-.EE.
3RH2911-.DA.
3RH2911-.DE.
3RH2911-.EE.
DE Montage
EN Assembly
FR Montage
ES Montaje
IT Montaggio
PT Montagem
TR Montaj
РУ Монтаж
中文 安装
DE Demontage
EN Removal
FR Demontage
ES Desmontaje
IT Smontaggio
PT Desmontagem
TR Demonte
РУ Демонтаж
中文 拆卸
3RH2911-.DA. /-.DE. /-.EE.

4Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1



3RT2916-4MA10
3RT2916-4MA10


3RV2925-5AB
3RV2925-5AB




3RT2926-1...
3RT2926-1...
DE Demontage
EN Removal
FR Demontage
ES Desmontaje
IT Smontaggio
PT Desmontagem
TR Demonte
РУ Демонтаж
中文 拆卸
DE Montage
EN Assembly
FR Montage
ES Montaje
IT Montaggio
PT Montagem
TR Montaj
РУ Монтаж
中文 安装


DE bei Lebensdauerende gemeinsam wechseln
EN Change together at end of service life
FR A changer ensemble au terme de la durée de vie
ES Al fin de la vida útil, cambiar de forma conjunta
IT Sostituire insieme al termine della durata del dispositivo
PT Quando do término da vida útil, trocar em conjunto
TR Ömrü bittiğinde beraber değiştiriniz
РУ Вконце срока службы cовместно заменить
中文 在产品寿命到期时同时更换
3RT2.2 + 3RT1926-4RD01
3RT1926-4RD01
3RT1900-4RE01
3RT1926-4RD01 + 3RT1900-4RE01

Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1 5






$ $
$ $

3RT2926-4RA11
3RT2926-4R.11
3RT2926-4RB11
3RT2926-4RB11

DDD
D




3RU2126-..B0
3RU2126-..C0
3RU2126-..0

6Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1





3RT232.
3RT252.
3RT232.
3RT252.




3RT2926-1QT00
3RT2926-1QT00

Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1 7
DE Anschließen ES Conexión TR Bağlantı
EN Connect IT Collegamento РУ Подсоединение
FR Branchement PT Conexão 中文 连接
3RT2.2.-1 (L1, L2, L3) 3RT2.2.-1 (A1/A2, NO/NC)
3RH2911-1 3RT2.2.-2 (L1, L2, L3) 3RT2.2.-2 (A1/A2, NO/NC) 3RH2911-2
PZ 2: ∅(5 ... 6 mm)
M4: 2,0 ... 2,5 Nm
(18to22lbin)
PZ 2 (∅5 ... 6 mm)
M3: 0,8 ... 1,2 Nm
(7 to 10.3 lb in)
8WA2880 / 8WA2803:
3RA2908-1A:
∅(3,5 x 0,5) mm
∅(3,0 x 0,5) mm
2 x (1,0 ... 2,5) mm2
2 x (2,5 ... 10) mm2
2 x (0,5 ... 1,5) mm2
2 x (0,75 ... 2,5) mm22 x (1,0 ... 10) mm22 x (0,5 ... 2,5) mm2
——
2 x (1,0 ... 6,0) mm22 x (0,5 ... 1,5) mm2
DIN 46 228 T1
2 x (1 ... 2,5) mm2
2 x (2,5 ... 6,0) mm2
max. 1 x 10 mm2
2 x (0,5 ... 1,5) mm2
2 x (0,75 ... 2,5) mm22 x (1,0 ... 6,0) mm22 x (0,5 ... 1,5) mm2
AWG 2x(16to12)
2x(14to8)
2x(20to16)
2x(18to14) 1x(18to8) 2x(20to14)
~10°
~10°








127(
127(
8WA2880 / 8WA2803
3RA2908-1A
0,5 mm
3,5 / 3,0 mm
(3,5 x 0,5)
(3,0 x 0,5)
8WA2880 / 8WA2803
3RA2908-1A
0,5 mm
3,5 / 3,0 mm
(3,5 x 0,5)
(3,0 x 0,5)







10
10
10

8Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1
3RT2.2.-4 (L1, L2, L3) 3RT2.2.-4 (A1/A2, NO/NC), 3RH2911-4
PZ 2 (∅5 ... 6 mm)
M4: 2,0 ... 2,5 Nm
(18to22lbin)
M3: 0,8 ... 1,2 Nm
(7 to 10.3 lb in)
d2=min.4,3mm
d3= max. 12,2 mm
d2=min.3,2mm
d3=max.7,5mm
——

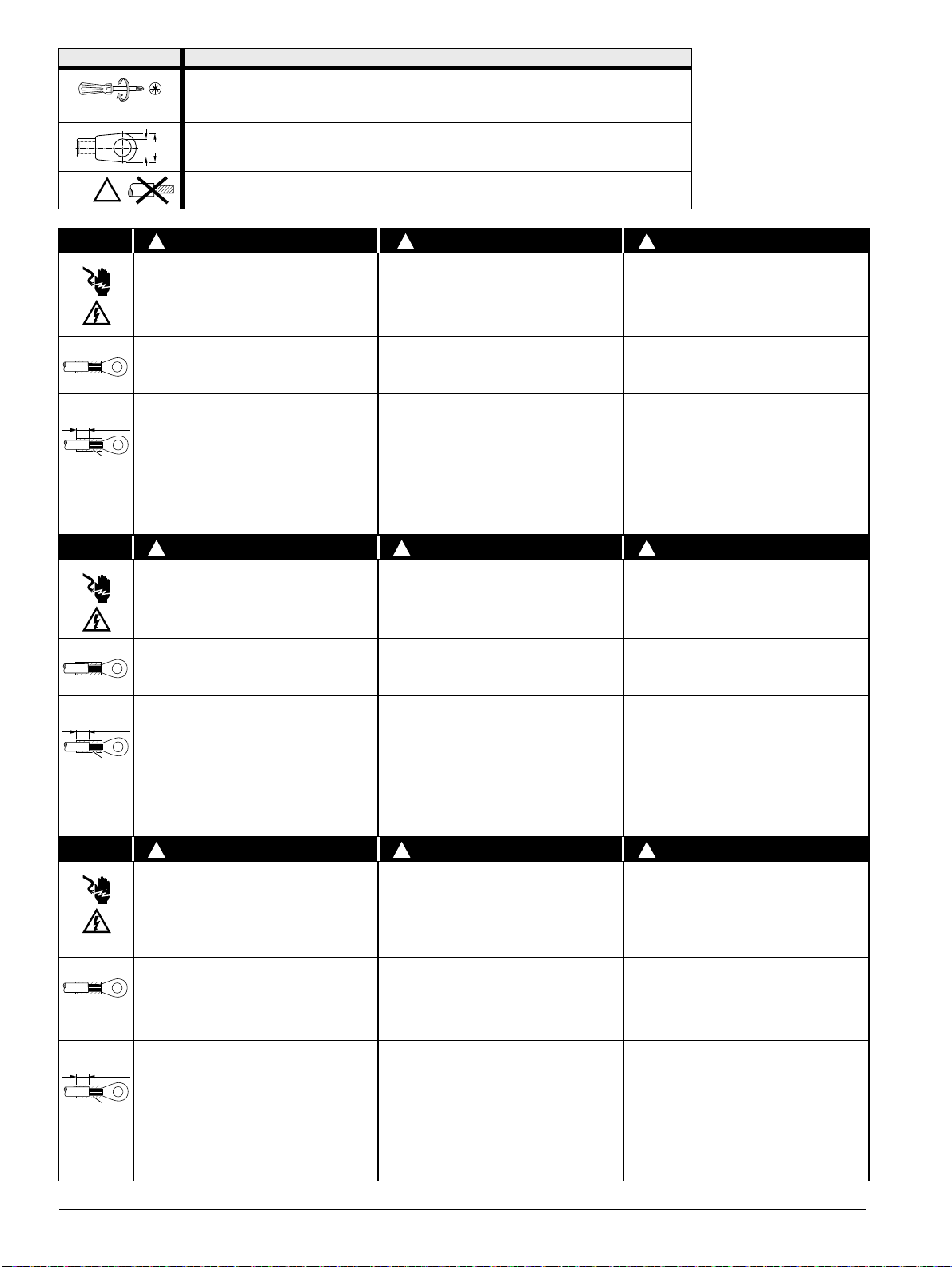

*) GEFAHR DANGER DANGER
Gefährliche Spannung.
Lebensgefahr oder schwere
Verletzungsgefahr.
Um die geforderten Luft- und Kriechstrecken
zu erfüllen sind folgende Ringkabelschuhe
zugelassen:
Hazardous voltage.
Will cause death or serious injury.
To comply with clearance and creepage
distances it is necessary to use the following
ring terminals:
Tension électrique.
Danger de mort ou risque de blessures
graves.
Pour satisfaire aux distances d'isolement et
lignes de fuite requises, les cosses de câble
circulaire suivantes sont autorisées :
Für Anwendungen nach IEC 60947-1 :
- DIN 46 237 (mit Isolierhülse)
- JIS CS805 Typ RAV (mit Isolierhülse)
- JIS CS805 Typ RAP (mit Isolierhülse)
For IEC 60947-1 applications:
- DIN 46 237 (with insulating sleeve)
- JIS CS805 Type RAV (with insulating sleeve)
- JIS CS805 Type RAP (with insulating sleeve)
Conforme à IEC 60947-1:
- DIN 46 237 (avec gaine isolante)
- JIS CS805 type RAV (avec gaine isolante)
- JIS CS805 type RAP (avec gaine isolante)
Für Anwendungen nach UL 508:
- DIN 46 234 (ohne Isolierhülse)
- DIN 46 225 (ohne Isolierhülse)
- JIS CS805 (ohne Isolierhülse)
Die Ringkabelschuhe müssen zusätzlich mit
Hilfe eines Schrumpfschlauches 1) isoliert
werden:
- Einsatztemperatur: -55°C / +155°C
- UL 224 zugelassen
- flammgeschützt
For UL 508 applications:
- DIN 46 234 (without insulating sleeve)
- DIN 46 225 (without insulating sleeve)
- JIS CS805 (without insulating sleeve)
In addition, the ring cable lugs must be
insulated using a shrink-on sleeve 1):
- operating temperature: -55°C / +155°C
- UL 224 approved
- flame-proof
Conforme à UL 508:
- DIN 46 234 (sans gaine isolante)
- DIN 46 225 (sans gaine isolante)
- JIS CS805 (sans gaine isolante)
Les cosses de câble circulaire doivent
également être isolées par l’intermédiaire
d’une gaine thermorétractable 1):
- température d’utilisation : -55°C / +155°C
- homologué pour UL 224
- à flamme retardée
PELIGRO PERICOLO PERIGO
Tensión peligrosa.
Puede causar la muerte o lesiones graves.
Para cumplir con las distancias de aislamiento
y líneas de fuga exigidos, están permitidos los
siguientes tipos de terminal de cable anular:
Tensione pericolosa.
Può provocare morte o lesioni gravi.
Per rispettare le distanze d’isolamento in aria e
superficiali richiese sono consentite le seguenti
linguette ad anello per cavo:
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Para atender as distâncias de isolamento e linhas
de fuga exigidas são permitidos os seguintes
terminais redondos:
Conforme IEC 60947-1:
- DIN 46 237 (con terminal aislante)
- JIS CS805 Tipo RAV (con terminal aislante)
- JIS CS805 Tipo RAP (con terminal aislante)
A norma IEC 60947-1:
- DIN 46 237 (con boccola isolante)
- JIS CS805 tipo RAV (con boccola isolante)
- JIS CS805 tipo RAP (con boccola isolante)
Conforme IEC 60947-1:
- DIN 46 237 (com luva de isolação)
- JIS CS805 tipo RAV (com luva de isolação)
- JIS CS805 tipo RAP (com luva de isolação)
Conforme UL 508:
- DIN 46 234 (sin terminal aislante)
- DIN 46 225 (sin terminal aislante)
- JIS CS805 (sin terminal aislante)
Los terminales de cable anular se deben aislar
adicionalmente con un macarrón
termorretráctil 1):
- Temperatura de utilización: -55°C / +155°C
- Homologado para UL 224
- Protegido contra llamas
A norma UL 508:
- DIN 46 234 (senza boccola isolante)
- DIN 46 225 (senza boccola isolante)
- JIS CS805 (senza boccola isolante)
Inoltre le linguette ad anello per cavo devono
essere isolate mediante un manicotto a
restringere 1):
- Temperatura di utilizzo: -55°C/+155°C
- approvato per UL 224
- antifiamma
Conforme UL 508:
- DIN 46 234 (sem luva de isolação)
- DIN 46 225 (sem luva de isolação)
- JIS CS805 (sem luva de isolação)
Os terminais redondos devem ser isolados adi-
cionalmente com um espaguete
termo-encolhível 1):
- temperatura de aplicação: -55°C / +155°C
- UL 224 permitido
- protegido contra chamas
TEHLİKE ОПАСНО 危险
Tehlikeli gerilim.
Ölüm tehlikesi veya ağır yaralanma
tehlikesi.
Talep edilen hava ve sızıntımesafelerinin
yerine getirilmesi için aşağıdaki halka kablo
çarıklarına izin verilmektedir:
Опасное напряжение.
Опасность для жизни или возможность
тяжелых травм.
Для соблюдения требуемых воздушных
зазоров ипутей тока утечки допущено
применение следующих кольцевых
кабельных наконечников:
危险电压。
可能导致生命危险或重伤危险。
为了满足所要求的空气间距和爬电距离
下列环形接线端子是允许使用的 :
EC60947-1 uyarınca kullanımlarda:
- DIN 46 237 (izolasyon manşonlu)
- JIS CS805 Tip RAV (izolasyon manşonlu)
- JIS CS805 Tip RAP (izolasyon manşonlu)
Cогласно IEC 60947-1:
- DIN 46 237 (сизолирующим колпачком)
- JIS CS805 типRAV (сизолирующим
колпачком)
- JIS CS805 тип RAP (сизолирующим
колпачком)
按照 IEC 60947-1:
- DIN 46 237 ( 带绝缘套 )
- JIS CS805 类型 RAV ( 带绝缘套 )
- JIS CS805 类型 RAP ( 带绝缘套 )
UL508 uyarınca kullanımlarda:
- DIN 46 234 (izolasyon manşonsuz)
- DIN 46 225 (izolasyon manşonsuz)
- JIS CS805 (izolasyon manşonsuz)
Halka kablo çarıklarının ayrıca bir ısıyla
daralan boru 1) yardımıyla izole edilmeleri
mecburidir:
- Kullanım ısısı: -55°C / +155°C
- UL 224 ruhsatlı
- alevden korumalı
Cогласно UL 508:
- DIN 46 234 (без изолирующего колпачка)
- DIN 46 225 (без изолирующего колпачка)
- JIS CS805 (без изолирующего колпачка)
Кольцевые кабельные наконечники
необходимо дополнительно изолировать с
помощью термоусадочного шланга 1):
- рабочая температура: -55°C / +155°C
- допущено использование UL 224
- сзащитой от огня
按照 UL 508:
- DIN 46 234 ( 不带绝缘套 )
- DIN 46 225 ( 不带绝缘套 )
- JIS CS805 ( 不带绝缘套 )
环形接线端子必须另外借助一个热缩塑
性套管 1) 进行绝缘 :
- 适用温度 : -55°C / +155°C
- 允许使用 UL 224
- 有防火保护的
d2d3
*)
!
NOTE
!
!
!
≥ 6,5 mm
1)
!
!
!
≥ 6,5 mm
1)
!
!
!
≥ 6,5 mm
1)

Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1 9
GEFAHR DANGER DANGER
Gefährliche Spannung.
Lebensgefahr oder schwere
Verletzungsgefahr.
Schalten Sie die Anlage spannungsfrei, bevor
Sie die Ringkabelschuhabdeckung für 3RV29.. /
3RT29.. entfernen.
Hazardous voltage.
Will cause death or serious injury.
Turn off and lock out all power supplying this
device before removing the 3RV29.. / 3RT29..
ring cable lug cover.
Tension électrique.
Danger de mort ou risque de blessures
graves.
Avant de retirer le capot de cosse de câble cir-
culaire pour 3RV29.. / 3RT29.. , mettre l’instal-
lation hors tension.
PELIGRO PERICOLO PERIGO
Tensión peligrosa.
Puede causar la muerte o lesiones
graves.
Desconectar la alimentación eléctrica de la ins-
talación antes de retirar la tapa para terminales
de cable anulares para 3RV29.. / 3RT29..
Tensione pericolosa.
Può provocare morte o lesioni gravi.
Togliere la tensione dall'impianto prima di rimuo-
vere la copertura del capocorda a occhiello
3RV29.. / 3RT29.. .
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Desligue a tensão do equipamento antes de
remover a cobertura de terminais de cabo
3RV29.. / 3RT29.. .
TEHLİKE ОПАСНО 危险
Tehlikeli gerilim.
Ölüm tehlikesi veya ağır yaralanma
tehlikesi.
3RV29.. / 3RT29.. halka kablo çarığıkapağını
çıkarmadan önce tesisi gerilimsiz hale getiriniz.
Опасное напряжение.
Опасность для жизни или
возможность тяжелых травм.
Перед снятием наконечника круглого кабеля
для 3RV29.. / 3RT29.. отключите напряжение
установки.
危险电压。
可能导致生命危险或重伤危险。
在您取下用於 3RV29.. / 3RT29.. 的环形电
缆终端套壳之前，请先切断设备电源。
DE Einbaulage ES Posición de montaje TR Montaj pozisyonu
EN Mounting position IT Posizione di montaggio РУ Положение при монтаже
FR Position de montage PT Posição de montagem 中文 安装位置
3RT2926-4EB13
!
!
!
!
!
!
!
!
!
r r r r
r
3RT2.2.-.....-1...

10 Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1
DE Maßzeichnungen
(Angaben in mm) ES Dibujos dimensionales
(medidas en mm) TR Ölçü resimleri
(Bilgiler mm olarak)
EN Dimension drawings
(all dimensions in mm) IT Disegni quotati (indicazioni in mm) РУ Размерные эскизы (Данные вмм)
FR Encombrements
(indications en mm) PT Desenhos cotados (dimensões em mm) 中文 尺寸图
( 单位：mm)
$&'&
$&'&







$&'&
$&'&















 

$&'&
$&'&



 
$&'&
$&'&

















3RT2.2.-1
3RT2.2.-2
3RT202.-.....-0LA2
(1) 3RH2911-1DA..
3RH2911-1DE..
3RH2911-1EE..
(2) 3RH2911-1FA..
3RH2911-1GA..
3RH2911-1HA..
3RH2911-1NF..
(3) 3RV1925-5AB
(4) 3RT232.
3RT252.
(5) 3RT2926-4RA11
3RT2926-4RB11
(6) 3RH2911-1AA..
3RH2911-1BA..
(1) 3RH2911-2DA.
3RH2911-2DE.
3RH2911-2EE.
(2) 3RH2911-2FA..
3RH2911-2GA..
3RH2911-2HA..
3RH2911-2NF..
(3) 3RT232.
3RT252.
(4) 3RT2926-4RA12
3RT2926-4RB12

Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren.
Subject to change without prior notice. Store for use at a later date.
Bestell-Nr. / Order No.: 3ZX1012-0RT22-1AA1
© Siemens AG 2009

$&'&
  $&'&






3RT2.2.-4
(1) 3RH2911-4DA..
(2) 3RH2911-4FA..
3RH2911-4GA..
3RH2911-4HA..
3RH2911-4NF..




3RT2.2.
