Digitale 3-Phasen Energiezähler
Direktanschluß bis 80 A - Wandlerstromanschluß für .../5 A bis 10.000/5 A
WAR U G
Die Installation muß von einer
Elektrofachkraft oder unter deren
Leitung und Aufsicht
durchgeführt und geprüft werden.
Bei Arbeiten am Meßgerät,
etzspannung abschalten!
Bedienungsanleitung
IIS 007-02
1)ImDisplay dargestellte Größen
1a) Energie
• Darstellung nur auf Zählern mit Digitalanzeige bis max. 8 Stellen:
Bzg. Bezeichnung Einheit Symbole ⌺L L1 L2 L3 Tarif
E1aufgenommene Wirkenergie MWh/kWh/Wh •••• T1
E2abgegebene Wirkenergie MWh/kWh/Wh •••• T1
E3 aufgenommene Blindenergie Mvarh/kvarh/varh •••• T1
E4 abgegebene Blindenergie Mvarh/kvarh/varh •••• T1
E5aufgenommene Wirkenergie MWh/kWh/Wh •••• T2
E6 abgegebene Wirkenergie MWh/kWh/Wh •••• T2
E7 aufgenommene Blindenergie Mvarh/kvarh/varh •••• T2
E8abgegebene Blindenergie Mvarh/kvarh/varh •••• T2
1b) Leistung
•Darstellung mittels Balkenanzeige und Anzeige mit 3 Stellen:
Bzg. Leistung Einheit Symbole ⌺L Tarif
P1aufgenommene Wirkleistung MW/kW/W • T1
P2 abgegebene Wirkleistung MW/kW/W • T1
P3 aufgenommene Blindleistung Mvar/kvar/var • T1
P4 abgegebene Blindleistung Mvar/kvar/var • T1
P5 aufgenommene Wirkleistung MW/kW/W • T2
P6 abgegebene Wirkleistung MW/kW/W • T2
P7 aufgenommene Blindleistung Mvar/kvar/Var • T2
P8 abgegebene Blindleistung Mvar/kvar/Var • T2
2) Display-Darstellung (siehe Display Beschreibung)
• rüne, rückbeleuchtete LCD-Anzeige
• Die verschiedenen Anzeigeebenen werden mit der Steuerungstaste angewählt.
3) Bedienung
• Die große Anzahl von Meßgrößen macht eine Darstellung der Daten in 2 Anzeigeebenen erforderlich:
A Default
B Energiezählerstände
A) Anzeigeebene Default
• In der Anzeigeebene Default ist die Summe von Wirk- und Blindenergie dargestellt:
- Summe Wirkenergie (E1-E2+E5-E6)
- Summe Blindenergie (E3-E4+E7-E8)
- Softwarestand
- Prüfsumme
• Die verschiedenen Meßgrößen können über ein kurzes Drücken der Steuerungstaste aufgerufen
werden.
• Mit einer 3-stelligen Anzeige wird die momentane Leistung dargestellt. Mittels einer Balkenanzeige
wird der momentane Strom in Schritten von 10% bezogen auf die maximale Belastbarkeit (
Imax )
angezeigt (Wandleranschluß auf
I sekundär bezogen). Die Balkenanzeige wird alle 2 Sekunden
aktualisiert.
•Anmerkung: in dieser Anzeigeenebene bezieht sich die Symbolanzeige (Bezug/Abgabe) auf
die aktuelle Leistung und nicht auf den Energieverbrauchswert.
B) Anzeigeebene Energiezählerstände
• In dieser Anzeigeebene werden die Energiewerte E1 bis E8 dargestellt (aus obiger Tabelle).
• Für den Wechsel in die Energiewerte E1-E8 die Steuerungstaste so lange gedrückt halten, bis die rote
LED leuchtet (ca. 4 Sekunden). Die Leistungsanzeigen verschwinden, und auf dem Display werden die
Energiewerte E1-E8 (⌺L) dargestellt.
• Ein kurzer Druck auf die Steuerungstaste ermöglicht die Anzeige dieser Meßwerte in einer Schleife.
• Um zur Anzeigeebene Default zurück zu kommen, die Steuerungstaste ca. 4 Sekunden lang gedrückt
halten oder für eine automatische Umschaltung auf die Ausgangsanzeige ca. 30 Sekunden warten.
• Um alle Energieregister je Phase (Wirk- u. Blindenergie für aufgenommene und abgegebene Energie
für T1 und T2) in einer Schleife zu sehen, Steuerungstaste 2 Sekunden drücken.
• Die Beleuchtung der Anzeige wird nach 40 Sekunden Inaktivität automatisch ausgeschaltet.
3.1) Display-Test Steuerungstaste
• Wenn die Steuerungstaste länger als 10 Sekunden gedrückt wird, wird ein Displaytest aktiviert.
• Dieser Test dauert 30 Sek. Danach erscheint die Anzeigeebene DEFAULT.
3.2) Rückstellung aller Energieregister (nur für MLFB 7KT1 540 und 7KT1 543)
• Wenn die Steuerungstaste länger als 20 Sekunden gedrückt wird erscheint die Schrift “ ”.
• Erst nach nochmaligen Drücken der Steuerungstaste für mindestens 4 Sekunden werden alle
Energieregister auf NULL gestellt.
• Wenn die Steuerungstaste nicht noch einmal gedrückt wird, kehrt die Anzeige ohne Rückstellung nach
4 Sek. zur Ausgangsanzeige zurück.
• Die Rückstellung bei Modellen mit Mid-Beglaubigung ist nicht verfügbar
3.3) Fehleranzeige “Error”
• Wenn im Display die Anzeige “ ” oder “ ” erscheint, liegt eine Fehlfunktion vor
und der Energiezähler muß ausgetauscht werden.
digitale Wirk-/Blindenergie Zähler mit Anzeige der aktuellen Wirk- und Blindleistung
kommunikationsfähig
MLFB Beschreibung
7KT1 543 Digitaler 3-Phasen Energiezähler für Direktanschluß 0.25-5 (80) A - 2 arife - 2 S0
7KT1 545 Digitaler 3-Phasen Energiezähler für Direktanschluß 0.25-5 (80) A - 2 arife - 2 S0 (MiD geeicht)
7KT1 540 Digitaler 3-Phasen Energiezähler für Wandlerstromanschluß
... /5 A bis 10.000/5 A - 0.05-5 (6) A - 2 arife - 2 S0
7KT1 542 Digitaler 3-Phasen Energiezähler für Wandlerstromanschluß
... /5 A bis 10.000/5 A - 0.05-5 (6) A - 2 arife - 2 S0 (MiD geeicht)
1)Quantities displayed
1a) Energy
• They are displayed on the main 8 digits counter:
Ref. Energy Unit Symbol ⌺L L1 L2 L3 Tariff
E1 Active Absorbed MWh/kWh/Wh •••• T1
E2Active Supplied MWh/kWh/Wh •••• T1
E3 Reactive Absorbed Mvarh/kvarh/varh •••• T1
E4 Reactive Supplied Mvarh/kvarh/varh •••• T1
E5Active Absorbed MWh/kWh/Wh •••• T2
E6 Active Supplied MWh/kWh/Wh •••• T2
E7 Reactive Absorbed Mvarh/kvarh/varh •••• T2
E8Reactive Supplied Mvarh/kvarh/varh •••• T2
1b) Power
• Powers are displayed on the bar indicator and also on the 3 digits secondary counter:
Ref. Power Unit Symbol ⌺L Tariff
P1 Active Absorbed MW/kW/W • T1
P2Active Supplied MW/kW/W • T1
P3 Reactive Inductive Mvar/kvar/var • T1
P4 Reactive Capacitive Mvar/kvar/var • T1
P5 Active Absorbed MW/kW/W • T2
P6 Active Supplied MW/kW/W • T2
P7 Reactive Inductive Mvar/kvar/Var • T2
P8 Reactive Capacitive Mvar/kvar/Var • T2
2) Display View (see quantities displayed)
• A green backlighted LCD display.
• With the front push button all register will appear.
3) The user information
• The wide range of measurement available needs the adoption of groups. All the data
are currently displayed using 2 different groups:
A default vision group
B all energy counters
A) The default vision group
• The default group lists the energy balances, as unsigned values:
- Active energy balance (E1-E2+E5-E6)
- Reactive energy balance (E3-E4+E7-E8)
- Software version
- Checksum n°
• A short pressure of the command button allow to go through the measurements (
active/reactive) .
• In the default group there is also a counter that shows the instant power. Beside this counter, a bar
indicator shows the current percentage, in step of 10%, respect to the full scale
(CT version related to
I secondary). The bar indicator is updated every 2 seconds.
•ote: in this group the symbol indicator refers to the instant power and not to the
energy balance
B) All energy counters
• This group is dedicated to store the energy values E1-E8 as described in the previous table.
• Press the “command button” for 4 seconds. After this time, the red led on the front panel lights on.
The power indicators disappear and the display is completely dedicated to show the energy
values E1-E8 (⌺L).
• A short pressure of the “command button” allow a loop vision of these values.
• To go back to the default visualization press the command button for 4 sec., or without any command
it will happen automatically after 30 sec.
• Press “command button” for 2 sec. in order to scroll all the Energy register available for each phase
L1, L2, L3 (active, reactive, absorbed and supplied energy T1-T2)
• The backlight of the display returns automatically switched off (after 40 sec. of inactivity).
3.1) Display test
• Pressure of the “command button” for more then 10 sec. causes the test of all the display segments.
• The test will last for a fixed time of 30 sec. then it will go back to the default visualization.
3.2) Zeroing all registers (only 7KT1 540 - 7KT1 543 models)
• A pressure of 20 sec. of the “command button” allows to enter in the zeroing menu and on the display
appears “ ”.
• The button must be released. To do the reset press it again for 4 sec., afterwards it will go back to the
default visualization with all registers reset.
• After 4 sec. from the button release if the “command reset” is not done, it will go back to the default
visualization without the reset.
3.3) Error condition
• When the display shows the message “ ” or “ ”, the meter has got a malfunction
and must be replaced.
three-phase digital active and reactive energy-meter with measurement
of active and reactive instantaneous power, set up for communication
Code Description
7KT1 543 three-phase digital with direct connection 0.25-5 (80) A - 2 tariff - 2 S0
7KT1 545 three-phase digital with direct connection 0.25-5 (80) A - 2 tariff - 2 S0 (MID calibrated)
7KT1 540 three-phase digital with connection
by CT .../5 A, up to 10.000/5 A - 0.05-5 (6) A - 2 tariff - 2 S0
7KT1 542 three-phase digital with connection
by CT .../5 A, up to 10.000/5 A - 0.05-5 (6) A - 2 tariff - 2 S0 (MID calibrated)
WAR I G
Installation must be carried out
and inspected by a specialist or
under his supervision.
When working on the instrument,
switch off the mains voltage!
Operating instructions
E GLISH
Three-phase Digital Energy meters
Direct connection 80 A - Connection through CT .../5 A till 10.000/5 A
Stand 13-09-2010
DEUTSCH 251428.41.17 “03”

contatore di energia digitale trifase per energia attiva e reattiva e misurazione
della potenza attiva e reattiva istantanea, predisposto per la comunicazione
Codice Descrizione
7KT1 543 contatore di energia digitale trifase connessione diretta 0.25-5 (80) A - 2 tariffe - 2 S0
7KT1 545 contatore di energia digitale trifase connessione diretta 0.25-5 (80) A - 2 tariffe - 2 S0 (calibrabile MiD)
7KT1 540 contatore di energia digitale trifase
connessione a mezzo TA .../5 A fino a 10.000/5 A - 0.05-5 (6) A - 2 tariffe - 2 S0
7KT1 542 contatore di energia digitale trifase
connessione a mezzo TA .../5 A fino a 10.000/5 A - 0.05-5 (6) A - 2 tariffe - 2 S0 (calibrabile MiD)
1)Valori Visualizzati
1a) Per energia
•Sono visualizzate sul contatore con numeratore digitale fino a 8 cifre:
Ref. Energia Misura Simboli ⌺L L1 L2 L3 Tariffa
E1Attiva Assorbita MWh/kWh/Wh •••• T1
E2 Attiva Fornita MWh/kWh/Wh •••• T1
E3 Reattiva Assorbita Mvarh/kvarh/varh •••• T1
E4Reattiva Fornita Mvarh/kvarh/varh •••• T1
E5Attiva Assorbita MWh/kWh/Wh •••• T2
E6 Attiva Fornita MWh/kWh/Wh •••• T2
E7 Reattiva Assorbita Mvarh/kvarh/varh •••• T2
E8Reattiva Fornita Mvarh/kvarh/varh •••• T2
1b) Per potenza
• Sono visualizzate sull’indicatore barra e anche sul contatore secondario di 3 cifre:
Ref. Potenza Misura Simboli ⌺L Tariffa
P1Attiva Assorbita MW/kW/W • T1
P2 Attiva Fornita MW/kW/W • T1
P3Reattiva Induttiva Mvar/kvar/var • T1
P4 Reattiva Capacitiva Mvar/kvar/var • T1
P5 Attiva Assorbita MW/kW/W • T2
P6 Attiva Fornita MW/kW/W • T2
P7 Reattiva Induttiva Mvar/kvar/Var • T2
P8 Reattiva Capacitiva Mvar/kvar/Var • T2
2) Indicazione del Display (vedi descrizione display)
• Display a cristalli liquidi con sfondo retroilluminato di colore verde.
• Con il pulsante frontale di comando vengono indicati tutti i registri.
3) Informazione Utente
• La vasta gamma di misure disponibili, necessita l’adozione di gruppi di visualizzazione.
Tutti i dati sono correntemente visualizzati usando 2 gruppi di visualizzazione differenti:
A gruppo visualizzazione di default
B tutti i registri d’energia
A) Gruppo di Visualizzazione di Default
• Il gruppo di visualizzazione di default elenca i saldi energetici:
- Saldo energia attiva (E1-E2+E5-E6)
- Saldo energia reattiva (E3-E4+E7-E8)
- Versione software
- Checksum n°
• Una breve pressione del tasto di comando autorizza ad andare attraverso le misure (attiva/reattiva).
• Un contatore a 3 cifre visualizza la potenza istantanea. Accanto a questo contatore un indicatore di
barra mostra la percentuale di corrente passante, in passi del 10% rispetto alla massima
portata (
Imax ). (Versione su TA riferito a I del secondario). L’indicatore di barra è aggiornato ogni 2 sec.
•ota: in questo gruppo di visualizzazione l’indicatore di simbolo si riferisce alla
potenza istantanea e non al saldo dell’energia.
B) Visualizzazione di tutti i registri d’energia
• Vengono visualizzati i valori di energia E1 fino E8 (vedi tabella).
• Per variare il gruppo di visualizzazione di default premere “il tasto di comando” fino a che il LED rosso
sul frontale si accende (circa 4 secondi). li indicatori di potenza scompaiono ed il display
visualizza i registri d’energia da E1 a E8 (⌺L) .
• Una breve pressione del “tasto di comando” permette una rotazione di questi valori.
• Per ritornare alla visualizzazione di default premere “il tasto di comando” per circa 4 secondi, o senza
alcun comando questo avviene automaticamente dopo circa 30 secondi.
• Premere “il pulsante di comando” per 2 secondi per scorrere tutti i registri di energia disponibile per
ogni fase L1, L2, L3 (attiva, reattiva, assorbita e fornita, T1-T2)
•La retroilluminazione del display viene automaticamente spento (dopo 40 sec. di inattività).
3.1) Test del Display
• Una lunga pressione del “tasto di comando” per oltre 10 sec., genera un test su tutti i segmenti del
display.
• Il test dura un tempo fisso di 30 sec. successivamente si torna alla visualizzazione di default.
3.2) Azzeramento di tutti i registri (solo modelli 7KT1 540 - 7KT1 543)
• Una pressione del “tasto di comando” di 20 sec. permette di entrare nel menù di azzeramento, sul
display compare la scritta “ ”.
• Il pulsante deve essere rilasciato e per eseguire il comando di reset va premuto ancora per un tempo
di 4 sec., successivamente si torna alla visualizzazione di default con tutti i registri azzerati.
• Dopo 4 sec. dal rilascio se non viene eseguito il “comando di reset” si torna alla visualizzazione di
default senza eseguire il reset.
• L’azzeramento non è disponibile nei modelli con certificato MID
3.3) Condizione di errore
• Quando viene visualizzato sul display il messaggio “ ” o “ ”, il contatore ha
riscontrato un malfunzionamento e deve essere sostituito.
contador de energía digital trifásico para energía activa y reactiva y medición
de la potencia activa y reactiva instantánea, predispuesto para la comunicación
Código Descripción
7KT1 543 contador de energía digital trifásico para conexión directa 0.25-5 (80) A - 2 tarifas - 2 S0
7KT1 545 contador de energía digital trifásico para conexión directa 0.25-5 (80) A - 2 tarifas - 2 S0 (calibrar MiD)
7KT1 540 contador de energía digital trifásico para conexión
por TA .../5 A hasta 10.000/5 A - 0.05-5 (6) A - 2 tarifas - 2 S0
7KT1 542 contador de energía digital trifásico para conexión
por TA .../5 A hasta 10.000/5 A - 0.05-5 (6) A - 2 tarifas - 2 S0 (calibrar MiD)
1)Valori Visualizzati
1a) Para energía
•Se visualizan en el contador con numeradores digitales hasta 8 cifras:
Ref. Energía Medida Símbolos ⌺L L1 L2 L3 Tarifa
E1Activa Absorbida MWh/kWh/Wh •••• T1
E2 Activa Suministrada MWh/kWh/Wh •••• T1
E3 Reactiva Absorbida Mvarh/kvarh/varh •••• T1
E4Reactiva Suministrada Mvarh/kvarh/varh •••• T1
E5Activa Absorbida MWh/kWh/Wh •••• T2
E6 Activa Suministrada MWh/kWh/Wh •••• T2
E7 Reactiva Absorbida Mvarh/kvarh/varh •••• T2
E8Reactiva Suministrada Mvarh/kvarh/varh •••• T2
1b) Para potencia
• Se visualizan en el indicador de barra y también en el contador secundario de 3 cifras:
Ref. Potencia Medida Símbolos ⌺L Tarifa
P1 Activa Absorbida MW/kW/W • T1
P2Activa Suministrada MW/kW/W • T1
P3Reactiva Inductiva Mvar/kvar/var • T1
P4 Reactiva Capacitiva Mvar/kvar/var • T1
P5 Activa Absorbida MW/kW/W • T2
P6 Activa Suministrada MW/kW/W • T2
P7 Reactiva Inductiva Mvar/kvar/Var • T2
P8 Reactiva Capacitiva Mvar/kvar/Var • T2
2) Indicación del display (véase descripción display)
• Display de cristales líquidos con campo iluminado backside color verde
• Con el botón frontal se indican todos los registros
3) Información Usuario
• La vasta gama de medidas disponibles, necesita la adopción de grupos de visualización.
Todos los datos se visualizan correctamente usando 2 grupos de visualización diferentes:
A grupo visualización en default
B todos los registros de energía
A) Grupo de Visualización en Default
• El grupo de Visualización en Default muestra los saldos energéticos:
- Saldo energía activa (E1-E2+E5-E6)
- Saldo energía reactiva (E3-E4+E7-E8)
- Software versión
- Checksum n°
• Una breve presión de la tecla de mando autoriza ir a través de las medidas (activos/reactivos).
• Un contador de 3 cifras visualiza la energía instantánea. Al lado de este contador, un indicador de
barra muestra el porcentaje de corriente, en la medida del 10%, en relación a la capacidad máxima
(
Imax ). (Versión en TA divulgada del I secundario). El indicador de barra se actualiza cada 2 segundo.
•ota: en este grupo de visualización el indicador de símbolo se refiere a la potencia
instantáneas y no al saldo de la energía.
B) Visualización de todos los registros de energía
• Se visualizan los valores de energía E1 hasta E8 (véase cuadro)
• Para variar el grupo de visualización de default pulsar “la tecla de mando” hasta que el LED rojo en la
parte frontal se encienda (unos 4 segundos). Los indicadores de potencia desaparecen y el display
visualiza los registros de energía de E1 a E8 (⌺L).
• Una breve presión de la “tecla de mando” permite una rotación de estos valores.
• Para regresar a la visualización de default pulsar “la tecla de mando” por unos 4 segundos, o sin
ningún mando se alcanza dicha condición automáticamente tras unos 30 segundos.
• Pulsar “el botón de mando” por unos 2 segundos para pasar todos los registros de energía disponibles
por cada fase L1, L2, L3 (activa, reactiva, absorbida y suministrada, T1-T2)
•La retroiluminación del display se apaga automáticamente
(después de 40 seg. de inactividad)
3.1) Test del Display
• Una larga presión de la tecla de mando por más de 10 segundos genera un test en todos los
segmentos del display.
• El test dura por un tiempo fijo de 30 segundos, sucesivamente se regresa a la visualización de default.
3.2) Puesta a cero de todos los registros (sólo modelos 7KT1 540 - 7KT1 543)
• Una presión de la tecla de mando de 20 segundos permite entrar en el menú de puesta a cero, en el
display aparece la palabra “ ”.
• El botón no debe ser pulsado ulteriormente y para efectuar el reset se deberá pulsar por 4 segundos,
sucesivamente se visualiza el default con todos los registros.
• Tras 4 segundos sin pulsar, si no se activa el “mando de reset”, se visualizará la situación de default
sin efectuar el reset.
• La puesta en cero no está disponible en los modelos con certificado MID
3.3) Condición de error
• Cuando la exhibición demuestra el “ ” del mensaje o el “ ”, el contador
de energía tiene un malfuncionamiento y debe ser substituido.
ATTE ZIO E
L’installazione deve essere
effettuata e verificata da
uno specialista
o sotto la sua supervisione.
Togliere tensione prima
di intervenire sull’apparecchio.
Istruzioni di servizio
CUIDADO
La instalación debe ser
efectuada y controlada
por un especialista o bajo
su supervisión.
Interrumpir la tensión antes de
intervenir en el dispositivo.
Manual de uso

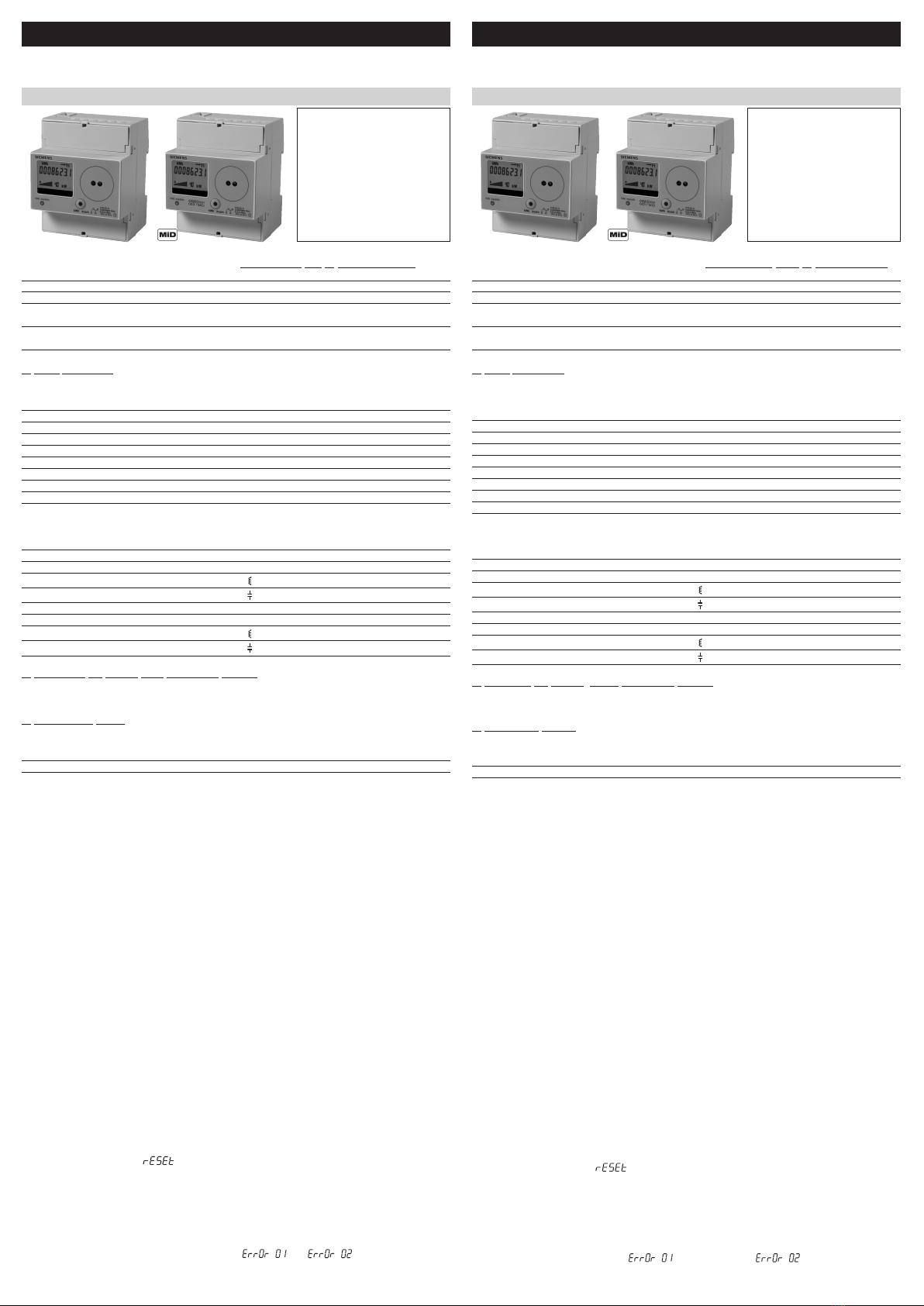

ITALIA O
Contatore d’Energia Trifase Digitale
Connessione diretta 80 A - Connessione a mezzo TA .../5 A fino 10.000 A
ESPAÑOL
Contador de Energía Digital Trifásico
Conexión directa 80 A - Conexión por hasta TA .../5 A fino 10.000 A

compteur d'énergie triphasé pour d’énergie active et réactive avec mesure de
la puissance active et réactive instantanée, prééquipé pour la communication
Code Description
7KT1 543 compteur d'énergie triphasé pour connexion directe 0.25-5 (80) A - 2 tarifs - 2 S0
7KT1 545 compteur d'énergie triphasé pour connexion directe 0.25-5 (80) A - 2 tarifs - 2 S0 (étalonner MiD)
7KT1 540 compteur d'énergie triphasé pour connexion à l'aide de TC .../5 A
jusqu'à 10.000/5 A - 0.05-5 (6) A - 2 tarifs - 2 S0
7KT1 542 compteur d'énergie triphasé pour connexion à l'aide de TC .../5 A
jusqu'à 10.000/5 A - 0.05-5 (6) A - 2 tarifs - 2 S0 (étalonner MiD)
1)Valeurs affichées
1a) Pour énergie
• Elles sont affichées sur le compteur à l'aide de numérateurs digitaux à 8 chiffres:
Réf. Énergie Mesure Symboles ⌺L L1 L2 L3 Tarif
E1 Active absorbée MWh/kWh/Wh •••• T1
E2Active fournie MWh/kWh/Wh •••• T1
E3 Réactive absorbée Mvarh/kvarh/varh •••• T1
E4 Réactive fournie Mvarh/kvarh/varh •••• T1
E5Active absorbée MWh/kWh/Wh •••• T2
E6Active fournie MWh/kWh/Wh •••• T2
E7 Réactive absorbée Mvarh/kvarh/varh •••• T2
E8 Réactive fournie Mvarh/kvarh/varh •••• T2
1b) Pour puissance
• Elles sont affichées sur l'indicateur à barre ainsi que sur le compteur secondaire à 3 chiffres:
Réf. Puissance Mesure Symboles ⌺L Tarif
P1 Active absorbée MW/kW/W • T1
P2Active fournie MW/kW/W • T1
P3 Réactive Inductive Mvar/kvar/var • T1
P4Réactive C apacitive Mvar/kvar/var • T1
P5 Active absorbée MW/kW/W • T2
P6 Active fournie MW/kW/W • T2
P7 Réactive Inductive Mvar/kvar/Var • T2
P8 Réactive C apacitive Mvar/kvar/Var • T2
2) Indications du cadran d'affichage
• Cadran d'affichage à cristaux liquides avec fond rétroéclairé de couleur verte
• Avec le bouton de commande en façade permet de montrer tous les registres.
3) Information utilisateur
• La vaste gamme de mesures disponibles requiert l'adoption de groupes de visualisation.
Toutes les valeurs courantes sont affichées en utilisant 2 groupes de visualisation différents:
A groupe de visualisation implicite
B tous les registres d’énergie
A) Groupe de visualisation implicite
• Le groupe de visualisation implicite fournit la liste des soldes énergétiques:
- Solde énergie active (E1-E2+E5-E6)
- Solde énergie réactive (E3-E4+E7-E8)
- Version software
- Checksum n°
• Appuyer brièvement sur la touche de commande pour permettre la navigation parmi les mesures.
• Un compteur à 3 chiffres affiche la puissance instantanée. L'indicateur à barres situé à côté du
compteur montre le pourcentage de courant passant, par paliers de de 10%, par rapport au débit
maximum (
Imax ).(Version sur TC référé à I secondaire).
L'indicateur à barres est actualisé toutes les 2 secondes.
•Remarque: dans ce groupe de visualisation, l'indicateur de symbole se réfère au puissance
instantanée et non pas au solde de l'énergie.
B) Visualisation de tous les registres d’énergie
• Affichage des valeurs d’énergie de E1 jusqu'à E8 (voir tableau).
• Pour varier le groupe d’affichage par défaut, appuyer sur “la touche de commande” jusqu'à ce que
la diode rouge s'allume sur le devant (environ pendant 4 secondes). Les indicateurs de puissance
apparaissent et l'afficheur montre les registres d’énergie de E1 à E8 (⌺L).
• Si l'on appuie rapidement sur la “la touche de commande”, on provoque la rotation de ces valeurs.
• Pour revenir à l'affichage par défaut, appuyer sur la « touche de commande » pendant environ 4 sec.
Si l'on n’exécute aucune commande, cet affichage réapparaît automatiquement au bout de 30 sec.
• Appuyer sur “la touche de commande” pendant 2 secondes pour faire défiler tous les registres
d’énergie disponible pour chaque phase L1, L2, L3 (active, réactive, absorbée et fournie, T1-T2)
•Le rétroéclairage du cadran d’affichage s'éteint automatiquement
(après 40 sec. d'inactivité).
3.1) Test du cadran d'affichage
• Si l'on appuie sur la touche de commande pendant plus de 10 secondes, on déclenche un test sur
tous les segments de l'afficheur.
• Le test dure pendant une durée fixe de 30 secondes, puis il cède la place à l'affichage par défaut.
3.2) Réinitialisation de tous les registres (seulement modèles 7KT1 540 - 7KT1 543)
• Si l'on appuie pendant 20 sec. sur la touche de commande, on entre dans le menu de réinitialisation et
l’afficheur fait apparaître le mot “ ”.
• Il faut alors relâcher le bouton. Appuyer de nouveau pendant 4 sec. pour réinitialiser.
On revient ensuite à l'affichage par défaut avec tous les registres réinitialisés.
• Quatre secondes après avoir relâché le bouton, si l'on n’exécute pas de “commande de réinitialisation”,
on revient à l'affichage par défaut sans effectuer la réinitialisation
• La mise à zéro n’est pas disponible dans les modèles avec certificat MID
3.3) Condition d’erreur
• Quand l'affichage montre “ ” de message ou “ ”, le compteur a un défaut
de fonctionnement et doit être remplacé.
ATTE TIO
L’installation doit être effectuée
et contrôlée par un
spécialiste ou bien sous sa
supervision.
Débrancher les différents
branchements au secteur avant
d'intervenir sur l'appareil!
Mode d’emploi
FRA ÇAIS
Compteur d’Energie Digital Triphasé
Connexion directe 80 A - Connexion à TC .../5 A jusqu'à 10.000 A
•Steuerungstaste
•Readout selection push button
•Pulsante di comando di selezione della lettura
•Pulsador del comando de la selección de la lectura
•Bouton de commande de sélection
•Mvarh/kvarh/varh Anzeige
•Mvarh/kvarh/varh display
•Visualizza Mvarh/kvarh/varh
•Visualiza Mvarh/kvarh/varh
•Visualisation Mvarh/kvarh/varh
•Anzeige Wandlerverhältnis des Stromwandlers, Primärseite
•CT primary current
•Visualizza corrente primaria
•Visualiza la corriente primaria
•Visualisation courant primaire
•Ausgewählter / aktiver Tarif
•Tarif Running tarif, called tarif
•Tariffa di conteggio e visualizzazione
•Tarif de calcul et affichage
•Tarifa de cálculo y visualización
•Anzeige Leistungsbezug () Anzeige Leistungsabgabe ()
•Power export (absorbed ) Power import (supplied )
•Potenza assorbita () Potenza erogata ()
•Potencia absorbida () Potencia suministrada ()
•Anzeige für kapazitive Leistung
•Displays capacitative, reactive power
•Visualizza potenza reattiva capacitiva
•Visualiza potencia reactiva capacitiva
•Visualisation la puissance réactive capacitive
•Anzeige für Wirk- und Blindleistung
•Running active or reactive power display
•Visualizza potenza attiva o reattiva istantanee
•Visualiza potencia activa o reactiva instantáneas
•Visualisation de la puissance active ou réactive instantanée
•Balkendiagramm (in Prozent von Pmax)
•Consumption Bar display (percentage of Pmax)
•Utilizzazione e valore istantaneo (% di Pmax)
•Uso y valor instantáneo (porcentaje de Pmax)
•Utilisation et valeur instantanée (pourcentage de Pmax)
•Anzeige für induktive Leistung
•Displays inductive, reactive power
•Visualizza potenza reattiva induttiva
•Visualiza potencia reactiva inductiva
•Visualisation la puissance réactive inductive
•LED enauigkeitskontroll- Anzeige
•Precision control LED
•LED controllo di precisione
•LED control de precisión
•DEL contrôle de précision
•MWh/kWh/Wh Anzeige
•MWh/kWh/Wh display
•Visualizza MWh/kWh/Wh
•Visualiza MWh/kWh/Wh
•Visualisation MWh/kWh/Wh
•Phasenwert Energieanzeige (L1-2-3) und ⌺L
•Energy line (L1-2-3) or ⌺L
•Visualizza energia per fase (L1-2-3) e ⌺L
•Visualisation de l’énergie par phase (L1-2-3) et ⌺L
•Visualiza la energía para la fase (L1-2-3) y ⌺L
kvarhkWh
1000 imp/kWh
Display
1000 imp/kWh kvarhkWh kvarh
kWh
1000 imp/kWh
• Anschlußfehler und Phasenausfall
• Connection errors and phase out
• Errore di collegamento fasi
• Error de conexión y hace de carencia
• Erreur de branchement et manque phase
•Phasen- esamtwert Energieanzeige
•Phase summary line energy
•Visualizza energia sommatoria delle fasi
•Visualiza energía sumaria de fase
•Visualisation du total de l’énergie de phase
•Energie-Wert
•Energy value
•Valore energia
•Valor de la energía
•Valeur de l’énergie

Automatisch, automatily, automaticamente, automáticamente, automatiquement
I prim. (A) 5-300 A = 100 imp/kWh
I prim. (A) 301-3000 A = 10 imp/kWh
I prim. (A) >3001-10.000 A = 1 imp/kWh
Impulszahl (S0) / Quantity pulse output (S0)
Quantità impulsi (S0) / Impulsos de cantidad (S0)
Quantité impulsions (S0)
für / for / per / para / pour 7KT1 540 - 7KT1 542
15.5
2 Nm
80 A Direktanschluss Hauptklemmen - Schraubendreher PZ2
80 A direct connection main terminals - Screw driver PZ2
80 A connessione diretta morsetti principali - Cacciavite PZ2
80 A conexión directa bornes principales - Destornillador PZ2
80 A connexion directe bornes principales - Tournevis PZ2
5 A Wandleranschluss Hauptklemmen - Schraubendreher PZ1
5 A CT connection main terminals - Screw driver PZ1
5 A connessione TA morsetti principali - Cacciavite PZ1
5 A connexion CT bornes principales - Destornillador PZ1
5 A connexion TA bornes principales - Tournevis PZ1
Kabel-Abisolierlänge und Max Drehmoment
Cable stripping length and max terminal screw torque
Lunghezza di spelatura dei fili e coppia massima di serraggio
Longitud de peladura de los cables y par máximo de apretado
Longueur de dénudage des fils et couple de serrage maximum
14
1.5 Nm
Tarif-und Datenübertragungsklemmen - Schraubendreher Klinge 0.8x3.5 mm
Tariff and communication terminals - Screw driver blade 0.8x3.5 mm
Morsetti tariffe e comunicazioni - Cacciavite a taglio 0.8x3.5 mm
Bornes tarifas y comunicaciones - Destornillador à coupe 0.8x3.5 mm
Bornes tarifs et communications - Tournevis a corta 0.8x3.5 mm
9
0.5 Nm
A) Platz für erätebezeichnung und Zulassungsdaten.
Device code and certification data indications
Indicazioni per codice strumento e dati di certificazione
Indicaciones para código de instrumento y datos
de certificación
Indications pour code instrument et données
de certification
B) Siegel zwischen ehäuseoberteil und -unterteil
Safety-sealing between upper and lower housing part
Sigillo antieffrazione tra custodia e base (NON RIMUOVERE)
Precinto antiefracción entre la protección y la base.
Sceau anti-effraction entre le boîtier et la base
A
A
B
7KT1542
10000Imp/kWh
kWhkvarh
Cl.B(Cl.1)
3x230/400V50Hz
0,05-5(6)A
-10°Cto55°C
MiD geeicht / MiD calibrated / Calibrabile MiD
Calibrar MiD / Étalonner MiD
7K 1 542 - 7K 1 545
MID Energiezähler
Beim geeichten MID Zähler (7K 1 542) können im Display alle
Energieregister des sekundären Messstromwandlers ausgelesen
werden (auch über die Kommunikationsschnittstelle). Hierfür muss die
“Steuerungstaste ➂” 30 Sek. lang gedrückt werden. In dieser
Anzeigeebene blinkt im Display “C 5” und alle Energieregister können
wie in Punkt 3A) und 3B) der Bedienungsanleitung beschrieben
ausgelesen werden. Wenn die Taste ca. 1 Minute nicht mehr betätigt
wird, wird automatisch wieder auf die Anzeige und Ausgabe der
primären Energiewerte umgeschaltet.
MID calibrated Energy-meters
On MID calibrated meter (7K 1 542) it's possible to show on display all energy registers measured at
CT output (also via communication interface). For this the “Command button ➂” must be pushed for
30 seconds. In this mode “C 5” flashes and all energy registers can be read as described in 3A) and
3B) of the operating instructions. After a minute of “Command button” inactivity, the meter shows and
communicates again the CT input energies.
Contatori calibrati MID
Sul contatore calibrato MID (7K 1 542) è possibile far visualizzare a display tutti i registri di energia
misurati al secondario del CT (anche attraverso i moduli di comunicazione). Per fare questa operazione
occorre premere il “Tasto di Comando ➂” per 30 secondi. In questa condizione sul display lampeggia
la scritta “C 5” e tutti i registri di energia possono essere consultati come descritto in 3A) e3B) nelle
istruzioni. Dopo un minuto di inattività del tasto di comando, il contatore torna a visualizzare e
comunicare le energie relative al primario del CT.
Contadores calibrados MID
En los contadores calibrados MID (7K 1 542) es posible hacer visualizar en la pantalla y
comunicar al secundario del CT mediante los módulos de comunicación, todos los registro de energía
medidos, presionando la “Tecla de Mando ➂” durante 30 segundos. En esta condición, en la pantalla
aparece intermitente el letrero “C 5”, todos los registros de la energía se puede encontrar como se
describe en 3A) y3B), en las instrucciones. Después de un minuto de inactividad de la tecla de
mando, el contador vuelve a visualizar y a comunicar al primario del CT las energías correspondientes.
Compteurs étalonnés MID
Dans les compteurs étalonnés MID (7K 1 542) on peut afficher sur l’écran et communiquer par
l’intermédiaire des modules de communication tous les registres d’énergie mesurés au secondaire
du CT en appuyant pendant 30 secondes sur la “Touche de Commande ➂”. De cette façon
l’inscription “C 5” clignote sur l’écran, et tous les dossiers de l'énergie peut être trouvé comme
décrit dans 3A) et 3B) dans les instructions. Après une minute d’inutilisation de la touche de
commande le compteur recommence à afficher et à communiquer les énergies relatives au
primaire du CT.
Maße / Dimension / Dimensioni
Dimensiones / Dimensions
7KT1 543 - 7KT1 545 7KT1 540 - 7KT1 542
64
45
6
90
44
72
L1 l1
L2 k2 l3
k3
l2
k1
L3
72
L1 L2
L1 L3
L3
L2
N1234 5 67
1234 5 67
N
Plombierbare Klemmenanabdeckungen / Sealable terminal covers
Copertura morsetti piombabile / Cobertura bornes emplomados
Cache-bornes avec fermeture hermétique
Wandlerverhältnis-Einstellung / Set Primary Current
Impostazione corrente primaria / Ajuste corriente primaria
Configuration courant primaire
Wandlerverhältnis-Einstellung
1)Taste “Menu” 4 Sek. drücken
2)Mit den Tasten “+” und “-” den Primärstrom einstellen (5 A-Schritte)
3) Damit das neu eingestellte Wandlerverhältnis übernommen wird,
muss die Steuerungstaste für 4s gedrückt werden.
Wird die Änderung nicht bestätigt, wird nach 8 s wieder auf den
Ausgangsbildschirm umgeschaltet.
Beim E-Zähler 7K 1 540 (nicht MID) muß zusätzlich die nach
den 4 Sek. erscheinende “reset?”-Frage durch ein weiteres kurzes
Drücken der Steuerungstaste bestätigt werden. Hierbei werden
gleichzeitig die Werte in den Energieregistern gelöscht.
Set Primary Current
1)Press “Menu-Key” for 4 sec.
2) Select the desired Primary Current value usig “+” and “-” key
3)Press “Command Button” for 4 sec. to confirm the modification,
otherwise wait 8 sec. to cancel the modification and come back
to normal display mode. Only on 7K 1 540 (not MID) the acceptance
of modification, by pushing “Command Button” after “reset?” question, implies the reset of all
energy registers.
Impostazione corrente primaria
1)Premere “Tasto Menu” per 4 secondi
2)Selezionare valore desiderato della corrente primaria usando la chiave “+” e “-”
3) Premere “Pulsante di Comando” per 4 sec. per confermare la modifica, altrimenti attendere 8 sec.
per cancellare la modifica e tornare alla visualizzazione normale. Solo per il 7K 1 540 (non MID)
l’accettazione della modifica, premendo il “Pulsante di Comando” alla domanda “reset?”, implica
l’azzeramento di tutti i registri di energia.
Ajuste corriente primaria
1)Pulsar la “Tecla Menú” por 4 segundos
2) Seleccionar el valor deseado de la corriente primaria usando la llave “+” y “-”
3)Presione el “Botón de Comando” para el 4 sec. para confirmar la modificación, si no espera
el 8 sec. para cancelar la modificación y volver al modo de exhibición normal. Solamente
en7K 1 540 (sin la certificación MID) la aceptación de la modificación, empujando
el “Botón de Comando” después de “reset?” la pregunta, implica el reajuste de todos los
registros de la energía.
Configuration courant primaire
1)Appuyer sur la “Touche Menu” pendant 4 secondes
2) Sélectionner la valeur désirée pour le courant primaire en utilisant les clés “+” et “-”
3)Appuyez sur le “Bouton de Commande” pour 4 sec. pour confirmer la modification, autrement
attendent 8 sec. pour décommander la modification et revenir au mode d'affichage normal.
Seulement sur 7K 1 540 (sans certification MID) l'acceptation de la modification, en poussant le
“Bouton de Commande” après “reset?” la question, implique la remise de tous les registres
d'énergie.

7KT1 543 - 7KT1 545
7KT1 540 - 7KT1 542
7KT1 543 - 7KT1 545
7KT1 543 - 7KT1 545
7KT1 540
7KT1 540 - 7KT1 542
kWh
7
1654
2
230 V a.c.
Tarife-Tariff
Tariffa-Tarifas
Tarifs
+-
kvarh
3
~
-+
kWh
7
16
54
2
230 V a.c.
Tarife-Tariff
Tariffa-Tarifas
Tarifs
+-
kvarh
3
~
-+
kWh
7
1654
2
230 V a.c.
Tarife-Tariff
Tariffa-Tarifas
Tarifs
+-
kvarh
3
~
-+
kWh
7
1654
2
230 V a.c.
Tarife-Tariff
Tariffa-Tarifas
Tarifs
+-
kvarh
3
~
-+
kWh
7
1654
2
230 V a.c.
Tarife-Tariff
Tariffa-Tarifas
Tarifs
+-
kvarh
3
~
-+
kWh
7
1654
2
230 V a.c.
Tarife-Tariff
Tariffa-Tarifas
Tarifs
+-
kvarh
3
~
-+
Schaltbild / Wiring diagram / Schema di cablaggio / Esquema de cableado / Schéma de câblage
direkt - direct - diret. - direc. 80 A Wandler - CT - TA - TC .../5 A
“Der -Leiter mu ß am Zähler angeschlossen werden”
“Wire needs to be connected to the meter”
“Il eutro deve essere collegato al Contatore”
“Se debe conectar el conductor al contador”
“Le conducteur doit être branché au compteur”
Hinweis für den Anschluss von Wandlerzählern
Für den Leitungsschutz werden Absicherungen von 6 A empfohlen. Stromwandler dürfen nicht mit offenen Klemmen
betrieben werden, da gefährlich hohe Spannungen auftreten können.
Nichtbeachtung kann zu Personen- und Sachschäden führen. Außerdem können die Wandler thermisch überlastet werden.
Instructions for the connection of transformer counters
A fuse of 6 A is recommended for the line protection. Current transformers must not be operated with open terminals
since dangerous high voltages might occur which may result in personal injuries and property damage. In addition to this,
the transformers are exposed to thermal overload.
Istruzioni per il collegamento dei TA
Per la protezione della linea si consiglia un fusibile da 6 A. I trasformatori di corrente non devono
funzionare con i terminali/morsetti aperti, perché possono aversi delle tensioni pericolosamente elevate, che possono
provocare lesioni alle persone e danni alle cose. I trasformatori sono inoltre esposti al sovraccarico termico.
Instrucciones para la conexión de los TA
Para la protección de la línea se aconseja usar fusible de 6 A. Los transformadores de corriente
no deben funcionar con los terminales / bornes abiertos, porque se podrían alcanzar tensiones elevadas peligrosas, que
causarían lesiones a las personas y daños a las cosas. Además, los transformadores están expuestos a la sobrecarga térmica.
Instructions pour le branchement des TC
Pour la protection de la ligne, il est recommandé un fusible de 6 A. Les transformateurs de courant ne doivent pas
fonctionner avec les bornes/plots ouverts en raison des tensions dangereusement élevées qui pourraient rovoquer des lésions
aux personnes ou des dommages aux choses. Les transformateurs peuvent par ailleurs être exposés à une surcharge
thermique.

Caractéristiques techniques
Conforme aux normes EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31
Caractéristiques générales
• Boîtier DIN 43880
•Fixation EN 60715
•Profondeur
Fonctionnement
• Connexion à une charge en monophasé en triphasé (n° fils)
•Mémorisation de la configuration/donnees à l’aide d’un numéroteur dig.
•Tarifs pour énergie il active et réactive
Alimentation
• Tension nominale d'alimentation Un
• Domaine de variation
•Fréquence nominale fn
•Puissance absorbée Pv
Surchargeabilité
• Tension Un permanent: phase/phase
1sec.: phase/phase
permanent: phase/N
1 sec.: phase/N
• Courant Imax permanent
momentané (0,5 s)
momentané (10 ms)
Visualisation (lecture)
• Erreur de branchement et manque phase identifiable par l'indic. séquence phases
•Afficheur LED
dimension digit
• Énergie active: 1 indicateur, 8 chiffres 2 tarifs
+ indication absorbée ou distribuée (flèche) flux le plus grand
•Énergie réactive: 1 indicateur, 8 chiffres 2 tarifs
+indication absorbée ou distribuée (flèche) flux le plus grand
• Puissance active instantanée: 1 indic., 3 chiffres
• Puissance réactive instantanée: 1 indic., 3 chiffres
•Tarif actuel 1 indicateur, 1 chiffre
•Primaire du transform. de courant settaggio est impostabile à des pas de 5 A
• Cycle de visualisation
Précision
•Énergie et puissance actives conforme EN 50470-3
• Énergie et puissance réactive conforme EN 620053-23
Entrées de mesure
• Insertion
• Tension Un phase/phase
phase/N
• Domaine de tension phase/phase
phase/N
• Courant Iref
• Courant In
• Courant Imin
• Domaine de courant (Ist ... Imax) connexion directe
connexion TC .../5 A
• Transformateur de courant primaire
minimum imp.
• Fréquence
• Forme d’onde en entrée sinusoïdal
• Courant initial pour la mesure d'énergie (Ist)
Interface SO conforme EN 62053-31
• Sortie impulsion pour énergie absorbée act. et réactive T1 et T2
• Quantité impulsion connexion directe 80 A
con. TC .../5 A, sélection. automat. (vois tableau)
• Durée impulsion
• Tension nécessaire min ... max
• Courant permis impulsion ON (max 230 V a.c./d.c.)
• Courant permis imp. OFF (cour. de disper. max 230 V a.c./d.c.)
Sortie impulsion
• Calibrage frontal (contrôle de précision) LED
Interface IR latérales
• Pour le raccordement de moduls de communication
(LAN- CP/IP / M-Bus / Modbus R U / RS-485 / KNX-EI)
• Interface optique frontal de lecture des IR connexion câble
paramètres et communication à l’aide de la tête magnétique com. EN 62056-21
Sécurité selon les normes E 50470-1
• Installation pour intérieurs
• Degré de pollution
• Tension d'exercice
• Classe de protection (EN 50470)
• Épreuve tension d'impulsion
• Tension d'essai AC (EN 50470-3, 7.2)
• Résistance du boîtier à la flamme UL 94
• Protection mécanique - scelle entre boîtier et de base (mod. 7K 1 545 - 7K 1 542)
Bornes de connecter
• Type cage borne courant principale tête de la vis Z +/-
• Type cage borne sortie impulsion tête de la vis à fente
• Type cage borne tension principale fil compact min. (max)
fil flexible avec cosse min. (max)
• Type cage borne sortie impulsion fil compact min. (max)
fil flexible avec cosse min. (max)
Conditions ambiantes
• Environnement mécanique
• Environnement électromagnétique
• Température d'utilisation
• Limite de la température d'emmagasinage et de transport
• Humidité relative (non condensé)
• Vibrations amplitude vibration sinusoïdale à 50 Hz
• Indice de protection appareil installé frontalement (bornes)
(*)Pour l'installation dans un coffret au moins avec la protection IP51
FRA ÇAIS
Características técnicas
Según Norma EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31
Características generales
• Estuche DIN 43880
•Fijación EN 60715
•Profundidad
Funcionamiento
• Conexión a cargo monofasico/trifasico (n° cables)
•Memorización energía medida y configuración mediante numerador digital
•Tarifa para la energía activa y reactiva
Alimentación
• Tensión nominal de alimentación Un
• Campo de variación tensión
•Frecuencia nominal fn
•Potencia absorbida Pv
Sobrecarga
• Tensión Un permanente; fase/fase
1segundo; fase/fase
permanente; fase/N
1 segundo; fase/N
• Corriente Imax permanente
momentánea (0,5 s)
momentánea (10 ms)
Visualización (lectura)
• Error de conexión y hace de carencia reconocible de la secuen. de la indicac. se hace
•Display LCD
dimensión digit
• Energía activa: 1 indicador, 8 cifras 2 tarifas
+ indicación absorbida o suministrada (flecha) flujo máximo
•Energía reactiva: 1 indicador, 8 cifras 2 tarifas
+indicación absorbida o suministrada (flecha) flujo máximo
• Potencia activa instantánea: 1 indicador, 3 cifras
• Potencia reactiva instantánea: 1 indicador, 3 cifras
•Tarifa actual 1 indicador,1 cifras
•Transformador de corriente primaria settaggio es impostabile a los pasos de 5 A
• Ciclo de visualización
Precisión
•Energía y potencia activas según EN 50470-3
• Energía y potencia reactivas según EN 620053-23
Ingresos de medidas
• Inserción
• Conexión fase/fase
fase/N
• Campo de tensión fase/fase
fase/N
• Corriente Iref
• Corriente In
• Corriente Imin
• Campo de corriente (Ist ... Imax) conexión directa
inserción TA .../5 A
• Transformador de corriente primaria
minimo impostabile
• Frecuencia
• Forma de onda en ingreso sinusoidal
• Corriente inicial para la medición de energía (Ist)
Interfaz S0 según EN 62053-31
• Escape impulso para la energía assorbita act. y reactiva T1 y T2
• Cantidad impulso conexión directa 80 A
inser. TA .../5 A, impost. automat. ( usted la tabla )
• Duración impulso
• Tensión necesaria min ... max
• Corriente autorizada impulso ON (max 230 V a.c./d.c.)
• Corriente autorizada impulso OFF (cor. de disper. max 230 V a.c./d.c.)
Interfaz óptica
• Calibrado frontal (control de precisión) LED
Interfaz lateral IR
• Para la conexión a los módulos de la comunicación
(LAN- CP/IP / M-Bus / Modbus R U / RS-485 / KNX-EIB)
• Interfaz óptico frontal de la lectura de IR cable de conexión
los parámetros de la comunicación a través de la cabeza magnética según EN 62056-21
Seguridad según E 50470-1
• Instalación para interiores
• Clase contaminación
• Tensión de funcionamiento
• Clase de Protección (EN 50470)
• Prueba tensión de impulso
• Prueba con tensión AC (EN 50470-3, 7.2)
• Resistencia del estuche ante llama UL 94
• Protección mecánica - sello entre el protector y la base (mod. 7K 1 545 - 7K 1 542)
Terminales de conexión
• Tipo de jaula terminal corriente principal cabeza del tornillo Z +/-
• Tipo de jaula terminal salida impulso cabeza del tornillo de corte
• Capacidad terminal corriente principal cable compacto min. (max)
cable flexible con terminal min. (max)
• Capacidad terminal salida impulso cable compacto min. (max)
filo flessibile con capocorda min. (max)
Condiciones ambientales
• Ambiente mecánico
• Ambiente electromágnetico
• Temperatura de uso
• Límite de temperatura almacenamiento y de transporte
• Humedad relativa (no condensado)
• Vibraciones amplitud vibraciones sinusoidales 50 Hz
• Nivel de protección dispositivo montado frontal (terminales)
(*)Para la instalación en un cuadro por lo menos con la protección del IP51
ESPAÑOL

Technical data
Data in compliance with EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31
General characteristics
• Housing DIN 43880
•Mounting EN 60715
•Depth
Operating features
• Connection to single / three-phase load (n° wires)
•Storage of energy values and configuration digital display
•Tariffs for active and reactive energy
Supply
• Rated supply voltage Un
• Operating range voltage
•Rated frequency fn
•Rated power dissipation Pv
Overload capability
• Voltage Un continuous; phase/phase
1second: phase/phase
continuous; phase/N
1 second: phase/N
• Current Imax continuous
momentary (0,5 s)
momentary (10 ms)
Display (readouts)
• Connection errors and phase out discernible from phase-sequence indic.
•Display type LCD
digit dimensions
• Active energy: 1 display, 8 digit 2 tariffs
+ display import or export (arrow) overflow
•Reactive energy: 1 display, 8-digit 2 tariffs
+display import or export (arrow) overflow
• Instantaneous active power: 1 display, 3-digit
• Instantaneous reactive power: 1 display, 3-digit
•Instantaneous tariff measurement 1 display, 1-digit
•Transformer primary current steps of 5 A
• Display period refresh
Measuring accuracy
•Active energy and power acc.to EN 50470-3
• Reactive energy and power acc.to EN 62053-23
Measuring input
• Type of connection
• Voltage Un phase/phase
phase/N
• Operating range voltage phase/phase
phase/N
• Current Iref
• Current In
• Current Imin
• Operating range current (Ist ... Imax) direct connection
transformer connection (CT)
• Transformer current primary current of the transformer
smallest input step adjus. in 5 A steps
• Frequency
• Input waveform sinusoidal
• Starting current for energy measurement (Ist)
Pulse output (SO) acc.to EN 62053-31
• Pulse ouput for absorbed act. and react. energy T1 and T2
• Quantity pulse output direct connection 80 A
connec. CT .../5 A, automat. adjus. (see table)
• Pulse duration
• Required voltage min ... max
• Permissible current pulse ON (max 230 V a.c./d.c.)
• Permissible current Impuls OFF (leakage cur. max 230 V a.c./d.c.)
Optical interfaces
• Front side (accuracy control) LED
Lateral IR interfaces
• For communication moduls connection
(LAN- CP/IP / M-Bus / Modbus R U / RS-485 / KNX-EIB)
• Front side acc.to EN 62056-21 IR cable connection
through magnetic head, and communication
Safety acc. to E 50470-1
• Indoor meter
• Degree of pollution
• Operational voltage
• Protective class (EN 50470)
• Impulse voltage test
• AC voltage test (EN 50470-3, 7.2)
• Housing material flame resistance UL 94
• Safety-sealing between upper and lower housing part (mod. 7K 1 545 - 7K 1 542)
Connection terminals
• Type cage main current paths screw head Z +/-
• Type cage pulse output blade for slotted screw
• Terminal capacity main current paths solid wire min. (max)
stranded wire with sleeve min. (max)
•Terminal capacity pulse output solid wire min. (max)
stranded wire with sleeve min. (max)
Environmental conditions
• Mechanical environment
• Electromagnetic environment
• Operating temperature
• Limit temperature of transportation and storage
• Relative humidity (not condensation)
• Vibrations 50 Hz sinusoidal vibration amplitude
• Degree protection housing when mounted in front (terminal)
(*)For the installation in a cabinet at least with IP51 protection.
E GLISH
Dati tecnici
Secondo Norma EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31
Caratteristiche generali
• Custodia DIN 43880
•Fissaggio EN 60715
•Profondità
Funzionamento
• Connessione a un carico monofase / trifase (n° fili)
•Memorizzazione energia misurata e config. Display digitale
•Tariffe per energia attiva e reattiva
Alimentazione
• Tensione nominale di alimentazione Un
• Campo di variazione tensione
•Frequenza nominale fn
•Potenza assorbita Pv
Sovraccaricabilità
• Tensione Un permanente; fase/fase
1secondo: fase/fase
permanente; fase/N
1 secondo: fase/N
• Corrente Imax permanente
momentanea (0,5 s)
momentanea (10 ms)
Visualizzazione (lettura)
• Errore di collegamento e mancanza fase riconoscibile dall’indicazione sequenza fasi
•Display LCD
dimensione digit
• Energia attiva: 1 indicatore, 8 cifre 2 tariffe
+ indicazione assorbita o erogata (freccia) flusso massimo
•Energia reattiva: 1 indicatore, 8 cifre 2 tariffe
+indicazione assorbita o erogata (freccia) flusso massimo
• Potenza attiva istantanea: 1 indicatore, 3 cifre
• Potenza reattiva istantanea: 1 indicatore, 3 cifre
•Tariffa attuale 1 indicatore, 1 cifra
•Trasformatore di corrente primaria il settaggio è impostabile a passi da 5 A
• Ciclo di visualizzazione
Precisione
•Energia e potenza attiva secondo EN 50470-3
• Energia e potenza reattiva secondo EN 62053-23
Ingressi di misura
• Inserzione
• Tensione Un fase/fase
fase/N
• Campo di tensione fase/fase
fase/N
• Corrente Iref
• Corrente In
• Corrente Imin
• Campo di corrente (Ist ... Imax) connessione diretta
inserzione TA .../5 A
• Trasformatore di corrente primaria
minimo impostabile
• Frequenza
• Forma d’onda in ingresso sinusoidale
• Corrente iniziale per la misura di energia (Ist)
Interfaccia SO secondo EN 62053-31
• Uscita impulso per energia assorbita attiva e reattiva T1 e T2
• Quantità impulso connessione diretta 80 A
connes. TA .../5 A, impost. automat. (vedi tabella)
• Durata impulso
• Tensione necessaria min ... max
• Corrente consentita impulso ON (max 230 V a.c./d.c.)
• Corrente consentita impulso OFF (cor. di disper. max 230 V a.c./d.c.)
Interfaccia ottica
• Calibratura frontale (controllo di precisione) LED
Interfaccia laterale IR
• Per il collegamento ai moduli di comunicazione
(LAN- CP/IP / M-Bus / Modbus R U / RS-485 / KNX-EIB)
• Interfaccia ottica frontale di lettura dei parametri IR connessione cavo
e comunicazione attraverso testa magnetica sec. EN 62056-21
Sicurezza secondo E 50470-1
• Installazione per interni
• Classe inquinamento
• Tensione di funzionamento
• Classe di protezione (EN 50470)
• Prova tensione di impulso
• Prova a tensione AC (EN 50470-3, 7.2)
• Resistenza della custodia alla fiamma UL 94
• Protezione meccanica - sigillo fra custodia e base (mod. 7K 1 545 - 7K 1 542)
Morsetti di connessione
• Tipo di gabbia morsetto corrente principale testa della vite Z +/-
• Tipo di gabbia morsetto uscita impulso testa della vite a taglio
• Capacità morsetto corrente principale filo compatto min. (max)
filo flessibile con capocorda min. (max)
• Capacità morsetto uscita impulso filo compatto min. (max)
filo flessibile con capocorda min. (max)
Condizioni ambientali
• Ambiente meccanico
• Ambiente elettromagnetico
• Temperatura d’impiego
• Limite della temperatura di immagazzinaggio e trasporto
• Umidità relativa (non condensata)
• Vibrazioni ampiezza vibrazioni sinusoidali 50 Hz
• rado di protezione apparecchio montato frontalmente (morsetti)
(*)Grado di protezione garantito in un quadro con almeno grado di protezione IP51
ITALIA O

Daten nach EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31 7KT1 543 - 80 A 7KT1 540 - ... /5 A
7KT1 545 - 80 A (MID) 7KT1 542 - ... /5 A (MID)
Allgemeine Daten
• ehäuse DIN 43880 DIN 4 Mod. 4 Mod.
•Befestigung EN 60715 35 mm DIN DIN
•Bauhöhe mm 70 70
Funktion
• Anschluß einphasige und dreiphasige Lasten n° Leiter 2-4 4
•Speicherung der Einstellung und Zählerstand Digitaldispaly - ja-yes-si-oui-si ja-yes-si-oui-si
•Tarife für Wirk-u. Blindenergie n° 2 T1-T2 T1-T2
Versorgung
• Bemessungssteuerspeisespannung Un V a.c. 230 230
• Spannungebereich V 184 ... 276 184 ... 276
•Bemessungsfrequenz fn Hz 50 50
•Bemessungsverlustleistung Pv VA (W) ⭐8 (0.6) ⭐8 (0.6)
Überlastbarkeit
• Spannung Un Dauerbetrieb: Phase/Phase V 480 480
1Sekunde: Phase/Phase V 800 800
Dauerbetrieb: Phase/N V 276 276
1 Sekunde: Phase/N V 300 300
• Strom Imax Dauerbetrieb A 80 6
Kurzbetrieb für (0.5 s) A- 120
Kurzbetrieb für (10 ms) A 2400 -
Anzeige (Auslesung)
• Anschlußfehler und Phasenausfall Anzeige des Drehfeldfehlers - Phase Err Phase Err
•Anzeige LCD n° Digits 8 (2 Dezimale-Dec.) 8 (2 Dezimale-Dec.)
Digit Abmessungen mm x mm 6.00 x 3 6.00 x 3
• Wirkenergie: 1 Anzeige, 8-stellig 2 Tarife Wh 0.01 0.01
+ Anzeige Bezug oder Lieferung (Pfeil) max Anzeige (Durchlauf) MWh 999999.99 999999.99
•Blindenergie: 1 Anzeige, 8-stellig 2 Tarife varh 0.01 0.01
+Anzeige Bezug oder Lieferung (Pfeil) max Anzeige (Durchlauf) Mvarh 999999.99 999999.99
• Momentane Wirkleistung: 1 Anzeige, 3-stellig W, kW, MW 000 ... 999 000 ... 999
• Momentane Blindleistung: 1 Anzeige, 3-stellig var, kvar, Mvar 000 ... 999 000 ... 999
•Tariferkennung der Anzeige 1 Anzeige, 1-stellig - T1 - T2 T1 - T2
•Wandler Primärstrom in 5 A Schritte A- 5 ... 10.000
• Anzeigezyklus s2 2
Messgenauigkeit
•Wirkenergie und Wirkleistung nach EN 50470-3 Klasse BB
• Blindenergie und Blindleistung nach EN 62053-23 Klasse 2 2
Messeingang
• Anschlußart - direkt-direct-diret.-direc. Wandler-CT-TA-TC .../5 A
• Spannung Un Phase/Phase V 400 400
Phase/N V 230 230
• Arbeitsbereich Spannung Phase/Phase V 319 ... 480 319 ... 480
Phase/N V 184 ... 276 184 ... 276
• Strom Iref A5-
• Strom In A-5
• Strom Imin A 0.25 0.05
• Arbeitsbereich Strom (Ist ... Imax) Direktanschluss A 0.0015 ... 80 -
Wandleranschluss A- 0.003 ... 6
• Wandlerstrom Primärstrom des Wandlers A- 5 ... 10.000
kleinster Eingabeschritt A - 5
• Frequenz Hz 50 50
• Eingangswelligkeitsform - sinusförmig sinusförmig
• Betriebsanlaufstrom (Ist) mA 15 3
S0 Schnittstellen nach EN 62053-31
• Impulsausgänge aufgenommene Wirk-u. Blindenergie T1 und T2 - ja-yes-si-oui-si ja-yes-si-oui-si
• Impulsmenge bei 80 A Imp/kWh 500 -
bei Wandler automatisch (siehe Tabelle) Imp/kWh - 100-10-1
• Impulsdauer ms 30 ±2 ms 30 ±2 ms
• Erforderliche Spannung min ... max V a.c. (d.c.) 5 ... 230 ±5% (5 ... 300) 5 ... 230 ±5% (5 ... 300)
• Zulässiger Strom Impuls ON (max 230 V a.c./d.c.) mA 90 90
• Erlaubter Strom Impuls OFF (Fehlerstrom max 230 V a.c./d.c.) µA 1 1
Optische Schnittstellen
• Frontseitige LED zur enauigkeitskontrolle LED imp/kWh 1.000 10.000
IR-Schnittstellen
• Seitlich zur Anbindung von Kommunikationsmodulen - ja-yes-si-oui-si ja-yes-si-oui-si
(LAN- CP/IP / M-Bus / Modbus R U / RS-485 / KNX-EIB)
• Frontseitig zur Datenauslesung - ja-yes-si-oui-si ja-yes-si-oui-si
nach EN 62056-21 über IR-Meßkopf
Sicherheit nach E 50470-1
• für Innenräume - ja-yes-si-oui-si ja-yes-si-oui-si
• Verschmutzungsgrad -2 2
• Betriebsspannung V 300 300
• Schutzklasse (EN 50470) Klasse II II
• Prüfspannung 1.2/50 µs-kV 66
• AC voltage test (EN 50470-3, 7.2) kV 44
• Flammenwiderstand UL 94 Klasse V0 V0
• Siegel zwischen ehäuseoberteil und -unterteil (mod. 7K 1 545 - 7K 1 542) - ja-yes-si-oui-si ja-yes-si-oui-si
Klemmenanschlüsse
• Liftklemmen für Betriebs-und Hauptstrombahnen Schraubenkopf Z +/- POZIDRIV PZ2 PZ1
• Liftklemmen für S0 Impulsausgänge Klinge für Schlitzschraube mm 0.8 x 3.5 0.8 x 3.5
• Klemmenkapazität Betriebs-und Hauptbahnen starr min. (max) mm21.5 (35) 1.5 (6)
flexibel, mit Hülse min. (max) mm21.5 (35) 1.5 (6)
• Klemmenkapazität für S0 Impulsausgänge starr min. (max) mm20.14 (2.5) 0.14 (2.5)
flexibel, mit Hülse min. (max) mm20.14 (1.5) 0.14 (1.5)
Umweltbedingungen
• Mechanische Umgebung - M1 M1
• Elektromagnetische Umgebung - E2 E2
• Betriebstemperatur °C -10 ... +55 -10 ... +55
• Temperaturgrenzen für Lagerung und Transport °C -25 ... +70 -25 ... +70
• Relative Feuchte (ohne Kondensation) % ⭐80 ⭐80
• Schwingen Sinus-Amplitude bei 50 Hz mm ±0.075 ±0.075
• Schutzart Eingebautes erät Frontseite/Klemmen - IP51(*)/IP20 IP51(*)/IP20
(*)Für die Installation in einem Verteiler mit mindestens IP51 Schutz.
DEUTSCH
Technische Daten
