Simu 5057712D User manual

1/2
T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
FR- NOTICE ORIGINALE
5057712D

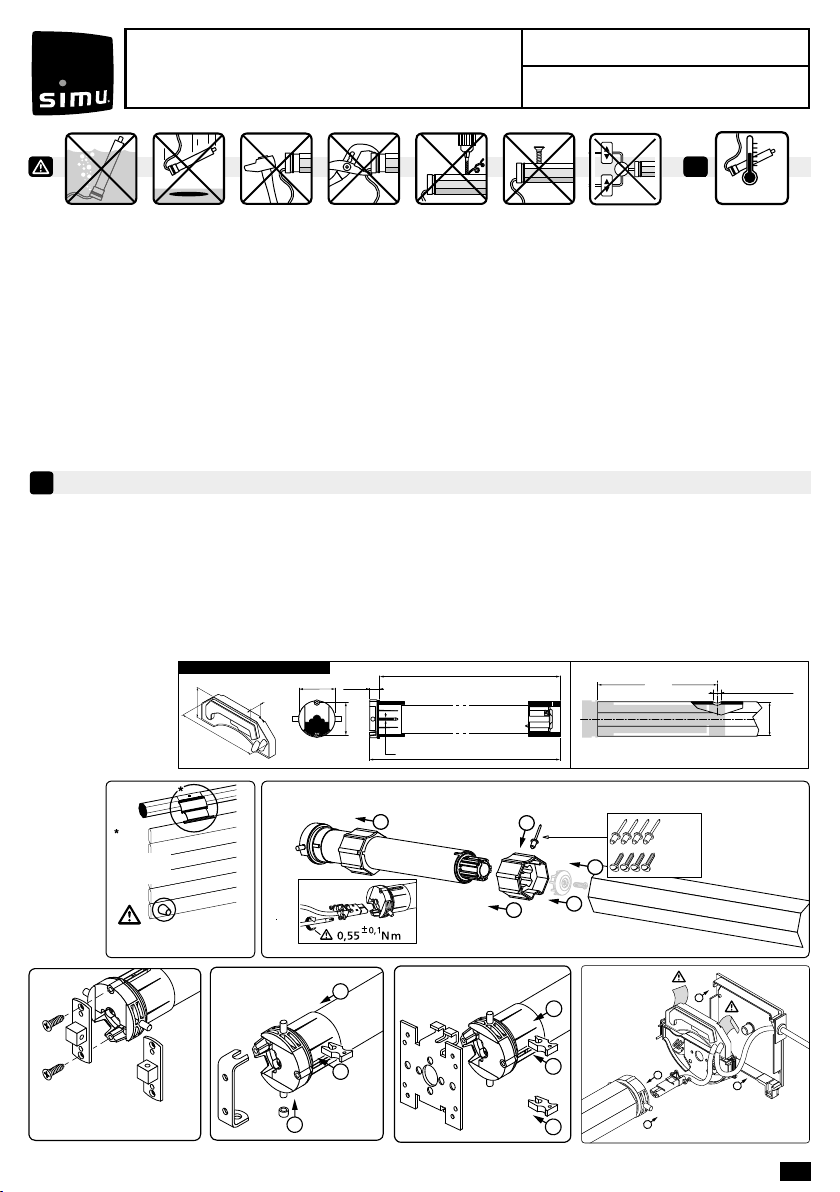

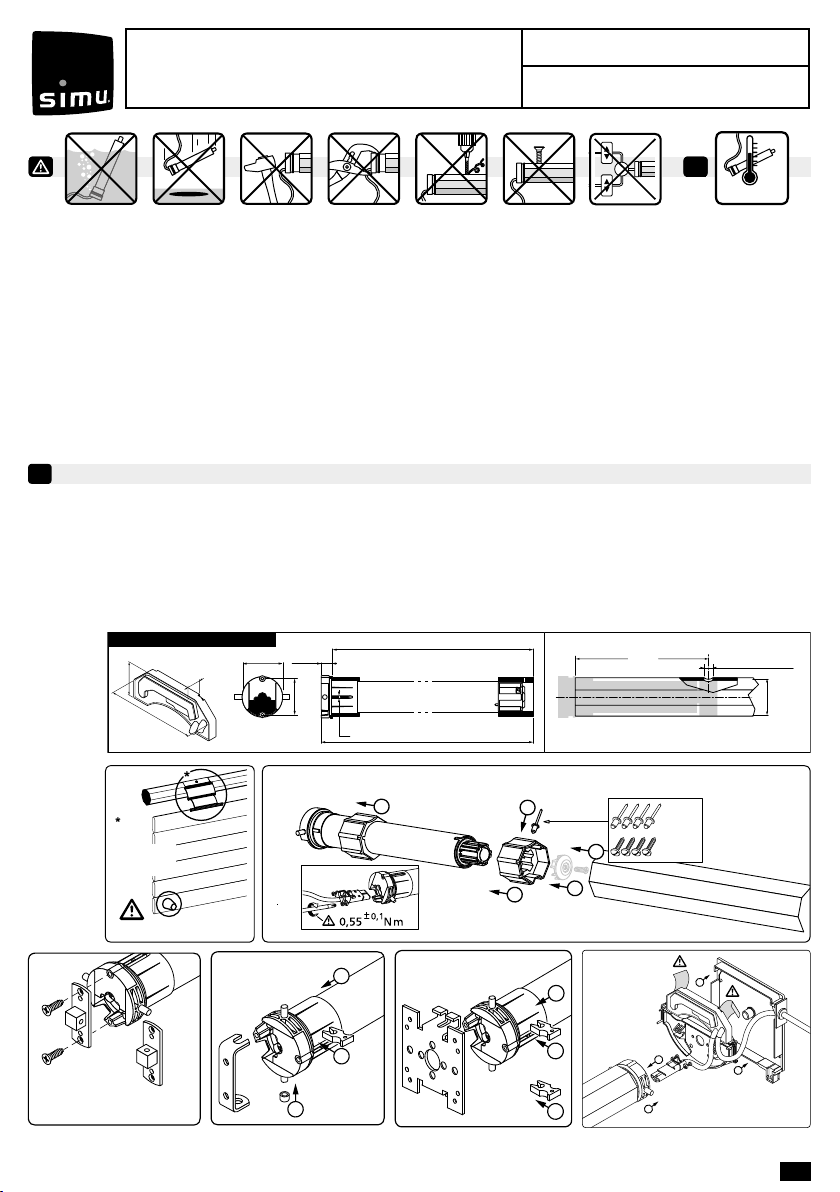

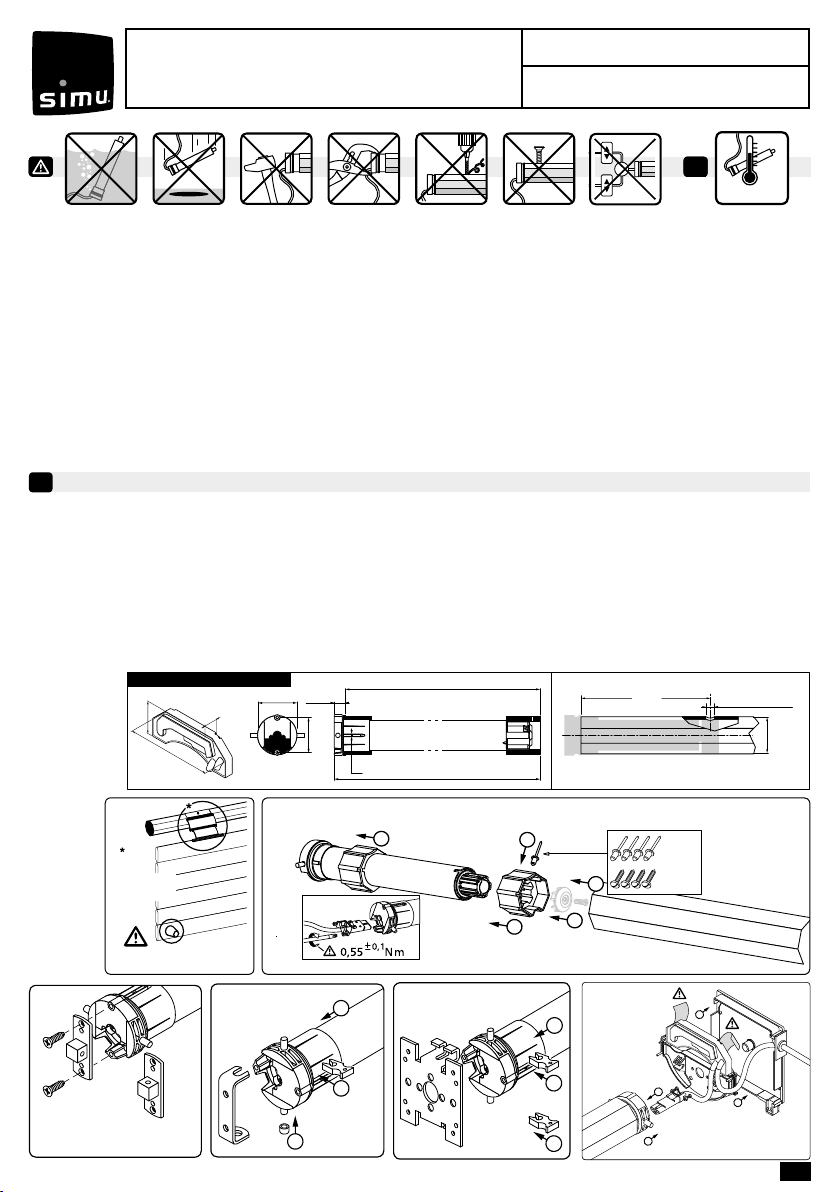

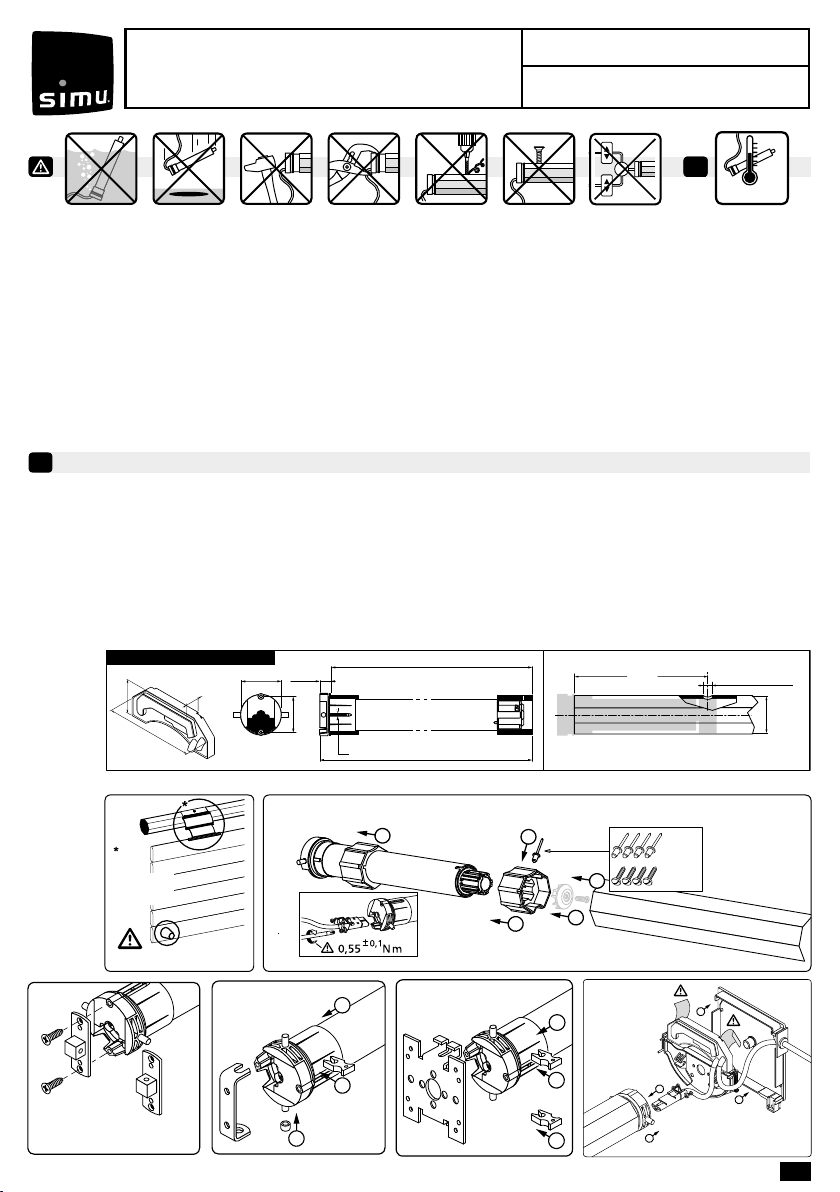

INSTALLATION
1
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
Perçage du tube :
Montage :
2
1
1
3
UTILISATION OBLIGATOIRE
V.A.R
V.A.S
EASYLINK
OCTOEASY
9910013
9910014
3
2
1
2
2
1
Cette notice s’applique à toutes les motorisations T5 AUTO SHORT dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d’application : Les motorisations T5 AUTO SHORT sont conçues pour motoriser tous types de volets roulants équipés de
butées et de liens rigides. L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer que l’installation
du produit motorisé une fois installé respecte les normes envigueur dans le pays de mise en service comme notamment la norme sur les
volets roulant EN13659.
Responsabilité : Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans
cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être
installée par un professionnel de la motorisation et de l’automatisation de l’habitat, conformément aux instructions de SIMU et à la
réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d’application décrit ci-
dessus est interdite. Elle exclurait, comme tout irrespect des instructions gurant dans cette notice et dans le document joint Consignes
de sécurité, toute responsabilité et garantie de SIMU. L’installateur doit informer ses clients des conditions d’utilisation et de maintenance
de la motorisation et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que le document joint Consignes de
sécurité, après l’installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un
professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour
obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
Consignes à suivre impérativement par le professionnel de la motorisation et de l’automatisation de l’habitat réalisant
l’installation de la motorisation :
- Les modalités d’installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur est démontable. S’il est endommagé, le remplacer à l’identique. Le raccordement du câble au moteur doit
être réalisé par du personnel qualié. Le connecteur doit être monté sans endommager les contacts. La continuité de terre
doit être assurée.
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les Accessoires, s’adresser au
fabricant de volet roulant ou à SIMU.
i
-20°C / +60°C
23
1
5
4
Ø4,8 x 10
Ø5 x 10
ACIER

2/2
MISE EN SERVICE DU MOTEUR
3
EFFACEMENT DES RÉGLAGES AUTOMATIQUES
4
Après les deux premières ouvertures et fermetures consécutives et complètes du volet roulant :
- Le moteur mémorise automatiquement les positions des ns de courses haut et bas.
- La fonction "arrêt sur obstacle" devient active.
Il est conseillé d’eectuer ces deux cycles ouverture / fermeture dès l’installation du produit.
Dans le cas d’une nouvelle installation avec ce moteur, il est conseillé de ré-initialiser le moteur selon la procédure
suivante :
- E󰀨ectuer trois appuis successifs d’une durée de 1s chacun sur la touche montée. Le moteur e󰀨ectue une brève rotation à
chaque appui.
- E󰀨ectuer trois appuis successifs sur la touche descente. Les deux premiers appuis d’une durée de 1s (le moteur e󰀨ectue
une brève rotation à chaque appui) et le troisième d’une durée de 2s (le moteur e󰀨ectue deux rotations successives dans le
même sens).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s

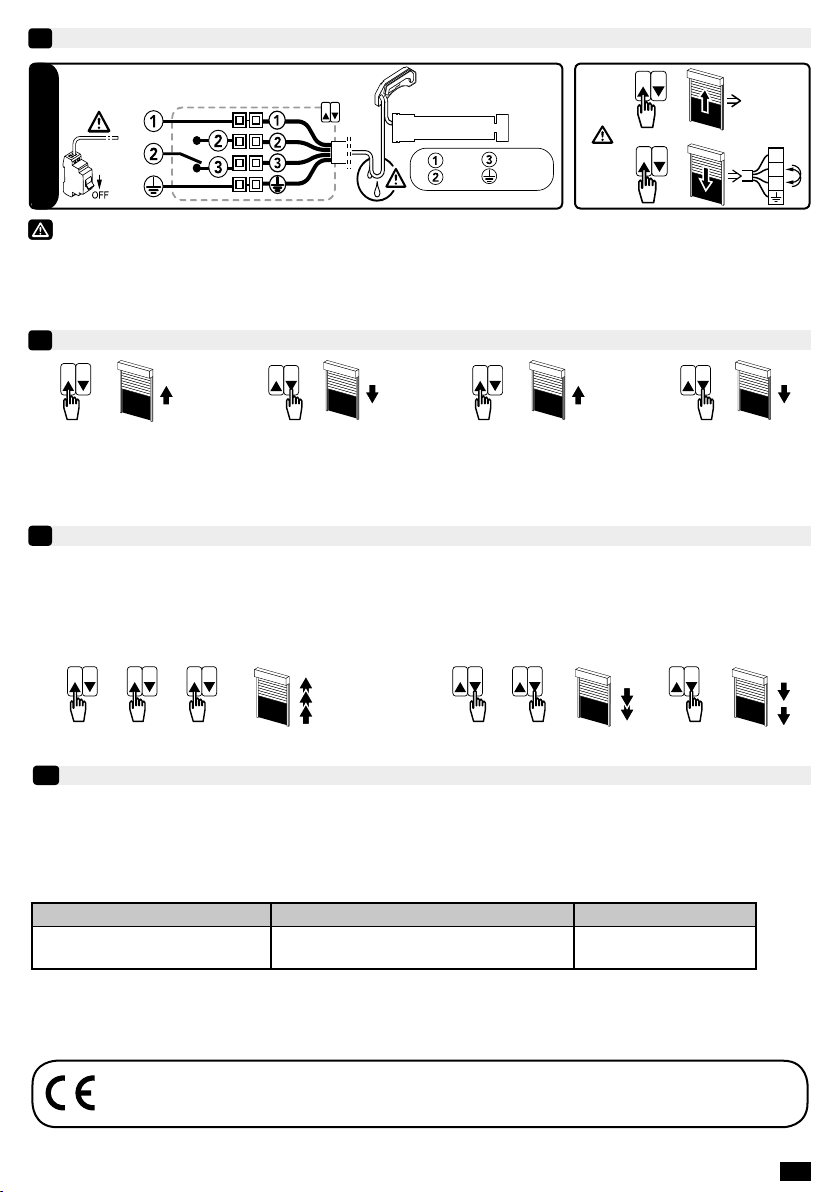

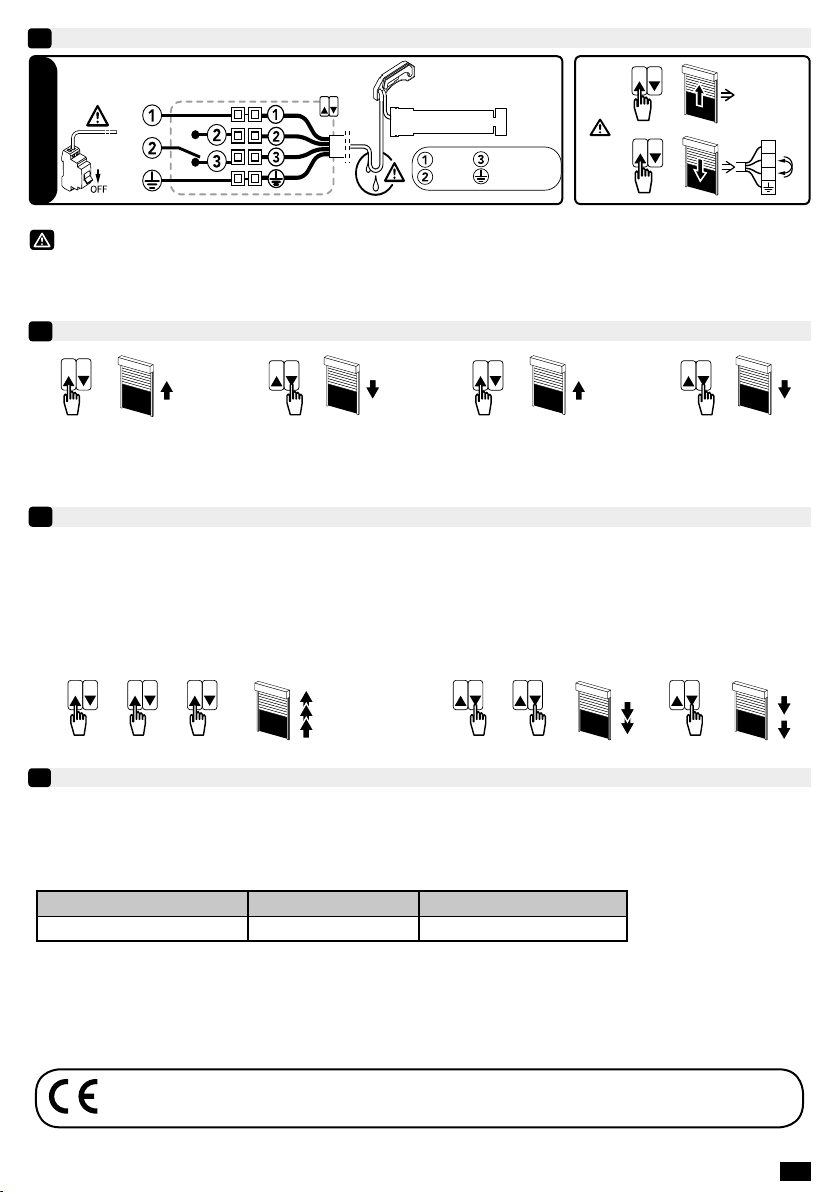

CÂBLAGE
2
PE
L
N
T5 AUTO SHORT
230V~50Hz
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement.
- Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05-VVF alors installer le câble dans un
conduit résistant aux UV, par exemple sous goulotte.
- Le moteur ne permet pas le raccordement à un système de commande par : alimentation de secours (de type onduleur,
groupe électrogène), triac, etc... Nous consulter.
UTILISATION ET MAINTENANCE
5
- Cette motorisation ne nécessite pas d’opération de maintenance.
- Appuyer sur la touche ▲du point de commande pour faire monter le produit motorisé.
- Appuyer sur la touche ▼du point de commande pour faire descendre le produit motorisé.
Astuces et conseils d’utilisation :
Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de la motorisation et de l’automatisation de l’habitat.
Par la présente, SIMU SAS, F-70103 GRAY, déclare en tant que fabricant que la motorisation couverte par ces instructions, marquée pour être alimentée en
230V~50Hz et utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives Européennes applicables et en particulier
de la Directive Machine 2006/42/EC et de la Directive CEM 2014/30/EU. Le texte complet de la déclaration de conformité à l'UE est disponible sur
www.simu.com. Emmanuel CARMIER, directeur général, GRAY, 11/2016.
>>
OK
1
2
3
>>
Bleu
Marron
Noir
Vert/jaune
CONSTATS
Le produit motorisé ne fonctionne pas
CAUSES POSSIBLES
La motorisation est en protection thermique
SOLUTIONS
Attendre que le moteur refroidisse

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
EN - ORIGINAL INSTRUCTIONS
5057712D
i
-20°C / +60°C
INSTALLATION
1
These instructions apply to all T5 AUTO SHORT drive, the di󰀨erent versions of which are available in the current catalogue.
Field: T5 AUTO SHORT drive are designed to drive all types of roller shutters equipped with stop blocks and rigid links. The installer,
who must be a motorisation and home automation professional, must ensure that the drive product is installed in accordance with the
standards in force in the country in which it is installed such as EN 13659 relating to roller shutters.
Liability: Before installing and using the drive, please read operating and installation guide carefully. Please read these
instructions carefully before installing and using the drive. In addition to following the instructions given in this guide, the instructions
detailed in the attached Safety instructions document must also be observed. The drive must be installed by a motorisation and home
automation professional, according to instructions from SIMU and the regulations applicable in the country in which it is commissioned.
It is prohibited to use the drive outside the eld of application described above. Such use, and any failure to comply with the instructions
given in this guide and in the attached Safety instructions document, absolves SIMU of any liability and invalidates the warranty. The
installer must inform its customers of the operating and maintenance conditions for the drive and must provide them with the instructions
for use and maintenance, and the attached Safety instructions document, after installing the drive. Any After-Sales Service operation
on the drive must be performed by a motorisation and home automation professional. If in doubt when installing the drive, or to obtain
additional information, contact a SIMU adviser or go to the website www.simu.com.
Instructions which must be followed by the drive and home automation professional installing the drive:
- Methods of wiring are given by national standards or IEC 60364 standard.
- Cables which pass through a metal wall must be protected and isolated using a sheath or sleeve.
- The cable for the motor can be removed. If it is damaged, replace by the same. The cable may only be connected to the
motor by qualied personnel. The connector is to be assembled without damaging the contacts. The continuity of the earth
connection must be ensured.
- To receive information regarding the compatibility of the motor and the roller shutter or/and accessories, contact the roller
shutter manufacturer or SIMU.
Drilling the tube:
Assembly :
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
MANDATORY
V.A.R
V.A.S
EASYLINK
OCTOEASY
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
STEEL
1/2

POWER UP OF THE OPERATOR
3
CANCELLING THE AUTOMATIC SETTINGS
4
After the rst two consecutive opening and closing of the shutter :
- The motor memorizes automatically the end limit ( up and down) positions.
- The "stop on obstacle" function is activated.
It is advised to carry out these two opening / closing cycles as soon as the product is installed.
In the case of a new installation with this operator, it is advised to reset the motor according to the following proce-
dure:
- Press 3 consecutive times, for 1s each time, on the UP key. The motor runs briey at each press.
- Press 3 consecutive times on the DOWN key. The rst two press for 1s (the motor runs briey at each press) and the third
press for 2s. The motor runs twice in the same direction.
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
- 3 operators (max.) can be wired in parallel on one switch.
- Attach cables to prevent any contact with moving parts.
- If the motor is used outdoors and if the power supply cable is of the H05-VVF type, then run the cable in a UV-resistant
conduit, e.g. trunking.
- The motor can not be use with control devices such as: emergency power supply (ie: regulated power supply, power gene-
rating unit), triac, ex, ….). Please contact us.
OPERATION AND MAINTENANCE
5
- This drive is maintenance-free.
- Press the ▲ button on the control point to raise the motorised product.
- Press the ▼ button on the control point to lower the motorised product.
Tips and recommendations for use:
If the motorised product still does not work, contact a drive and home automation professional.
SIMU SAS, F-70103 GRAY as manufacturer hereby declares that the drive covered by these instructions when marked for input voltage 230V~50Hz and used
as intended according to these instructions, is in compliance with the essential requirements of the applicable European Directives and in particular of the
Machinery Directive 2006/42/EC and EMC Directive 2014/30/EU. The full text of the EU declaration of conformity is available at www.simu.com. Emmanuel
CARMIER, general director, GRAY, 11/2016.

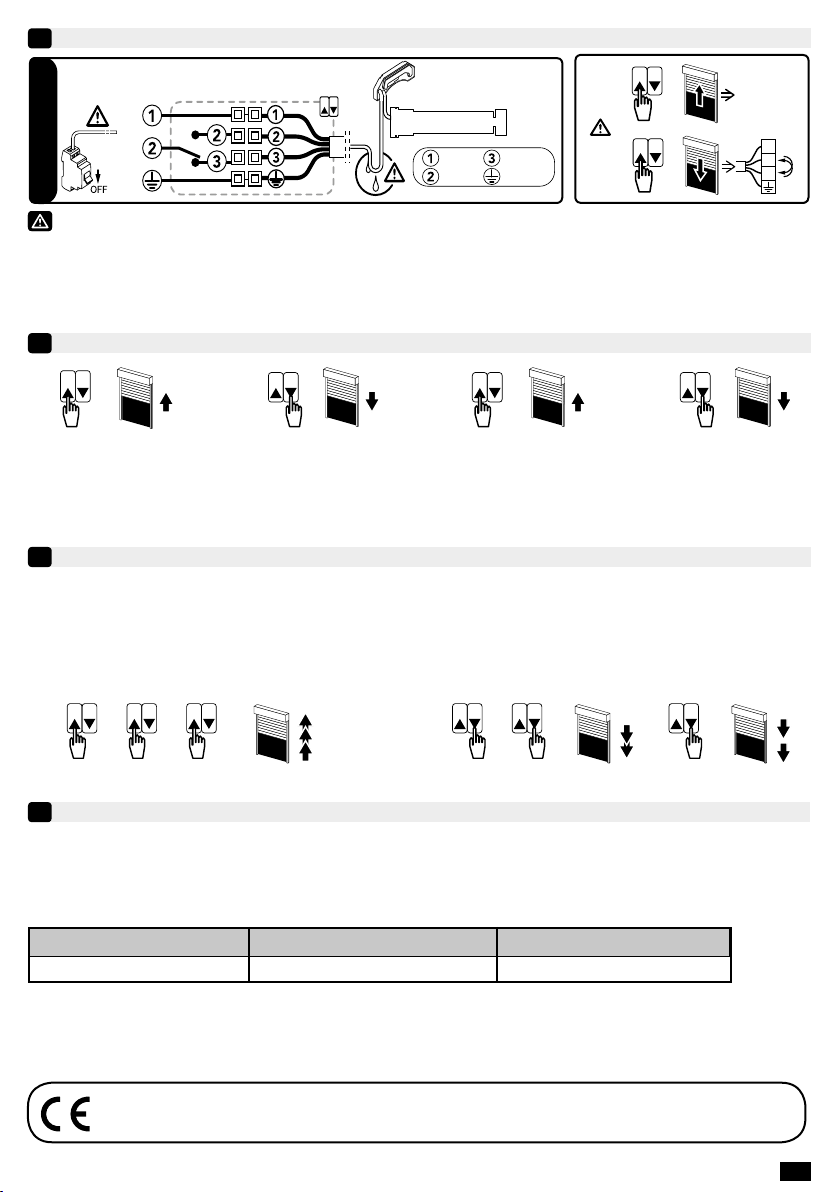

WIRING
2
PE
L
N
T5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Blue
Brown
Black
Green/yellow
PROBLEMS POSSIBLE CAUSES SOLUTIONS
The motorised product does not operate. The overheating protection on the drive has been activated. Wait for the drive to cool down.
2/2

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
DE- ORIGINALANLEITUNG
5057712D
i
-20°C / +60°C
1/2
INSTALLATION
1
Diese Anleitung gilt für alle Antriebe vom T5 AUTO SHORT, deren Ausführungen im aktuellen Katalog zu nden sind.
Bestimmungsgemäße Verwendung: Die Antriebe T5 AUTO SHORT wurden für den Antrieb aller Arten von Rollläden mit Anschlägen
und Wellenverbindern. Der Installateur, ein Fachmann für Gebäudeautomation, muss sicherstellen, dass die Installation des Antriebs
nach Montage den geltenden Vorschriften des Ortes der Inbetriebnahme entspricht. Hierzu gehören insbesondere die Norm: EN 13659
(Rollläden).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung sorgfältig durch. Beachten
Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden Dokument Sicherheitshinweise.
Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der Anweisungen von SIMU und
der am Ort der Inbetriebnahme geltenden Vorschriften ausgeführt werden. Jede Nutzung des Antriebs zu Zwecken, die über den im
vorliegenden Dokument beschriebenen Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser, sowie aller anderen
in dieser Anleitung und im beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen führt zum Ausschluss jeglicher
Haftung und Gewährleistungsansprüche an SIMU. Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des
Antriebs hinzuweisen und ihnen diese sowie das beiliegende Dokument Sicherheitshinweise nach Abschluss der Installation des
Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation
ausgeführt werden. Für Fragen zur Installation des Antriebs und weiterführende Informationen wenden Sie sich bitte an Ihren SIMU-
Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
Hinweise, die die installierende Fachkraft zu beachten hat:
- Die Verdrahtung muss den geltenden VDE Vorschriftenentsprechen.
- Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder Ummantelung
geschützt und isoliert werden.
- Das Kabel des Antriebes kann demontiert werden : Wenn das Spannungsversorgungskabel beschädigt ist, muss es durch ein
identisches Kabel ersetzt werden. Das Kabel muss von einer Elektrofachkraft an den Motor angeschlossen werden. Bei der
Steckermontage dürfen die Kontakte nicht beschädigt werden. Die Durchgängigkeit des Schutzleiters muss sichergestellt sein.
- Für weitere Informationen zur Kompatibilität des Antriebes mit dem Rollladen und dessen Zubehör, wenden Sie sich an den
Rollladen-Hersteller oder SIMU.
Bohrungen in der Welle:
Montage:
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
Unbedingt erforderlich
V.A.R
V.A.S
EASYLINK
OCTOEASY
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
STAHL

2/2
ANWENDUNG UND WARTUNG
5
- Für diesen Antrieb sind keine Wartungsarbeiten erforderlich.
- Ein einfacher Druck auf die Taste ▲löst eine Ö󰀨nung des Behanges aus.
- Ein einfacher Druck auf die Taste ▼löst eine Schliessung des Behanges aus.
Tipps und Empfehlungen die Installation:
Wenn das Produkt weiterhin nicht funktioniert, wenden Sie sich bitte an einen Fachmann für Gebäudeautomation.
SIMU SAS, F-70103 GRAY (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Ein-
satz und angeschlossen gemäß Kennzeichnung an eine 230V~50Hz-Stromversorgung die grundlegenden Anforderungen der geltenden europäischen
Richtlinien und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der EMV-Richtlinie 2014/30/EU erfüllt. Der vollständige Text der EU-Konformität-
serklärung ist unter der Internetadresse www.simu.com verfügbar. Emmanuel CARMIER, Geschäftsführer, GRAY (Frankreich), 11/2016.
INBETRIEBNAHME DES MOTORS
3
LÖSCHEN DER AUTOMATISCHEN EINSTELLUNGEN
4
Nachdem der Rollladen zweimal vollständig auf und ab gefahren ist:
- Der Motor speichert automatisch die Endlagen (Oben und Unten).
- Die Hinderniserkennung ist aktiviert.
Empfehlung: Fahren Sie den Rollladen direkt nach dem Einbau des Motors zweimal auf und ab!
Bei einer Neuinstallation eines bereits eingestellten Motors führen Sie folgende Schritte aus:
- Drücken Sie 3 mal direkt hintereinander für 1 Sekunde auf die AUF Taste, der Motor fährt jedes Mal kurz an.
- Sie müssen jetzt die AB Taste 2 mal kurz (1 Sekunde - Motor fährt kurz) und 1 mal lang (2 Sekunden) drücken. Der Motor
fährt zweimal in die gleiche Richtung und ist dann auf Werkseinstellung zurückgesetzt.
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
VERDRAHTUNG
2
- 3 Motoren können parallel angeschlossen werden.
- Bringen Sie die Kabel so an, dass sie nicht Kontakt zu beweglichen Teilen geraten können.
- Wenn der Antrieb im Freien montiert wird und mit einem Netzkabel vom Typ H05-VVF versehen ist, ist das Netzkabel vor
UV-Strahlen zu schützen, z.B. durch ein Schutzrohr.
- Der Motor darf nicht mit nachfolgenden Steuerungen betrieben werden: Notstromversorgung (USV, Wechselrichter, etc…),
Steuerungen mit regelbaren Ausgängen (Triac). Bitte nehmen Sie in diesem Fall Kontakt mit uns auf.
PE
L
N
T5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Blau
Braun
Schwarz
Grün / Gelb
PROBLEME
Der angetriebene Behang funktionniert nicht
MÖGLICHE URSACHEN
Der Überhitzungsschutz des Antriebs wurde ausgelöst
LÖSUNGEN
Warten Sie, bis des Antrieb
abekühlt ist.

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
NL- VERTALING VAN DE ORIGINELE HANDLEIDING
5057712D
i
-20°C / +60°C
1/2
INSTALLATIE
1
Deze handleiding is geldig voor alle uitvoeringen van de motorisaties T5 AUTO SHORT die in de actuele catalogus zijn opgenomen.
Toepassingsgebied: De motorisaties T5 AUTO SHORT zijn ontworpen voor het motoriseren van alle rolluiktypes die zijn uitgerust
met starre verbindingen en stoppers. Het gemotoriseerde systeem moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen, in overeenstemming met de instructies van SIMU en met de van het land van gebruik geldende
normen en met name met de norm voor rolluiken EN13659.
Verantwoordelijkheid: Voordat de motorisatie geïnstalleerd en gebruikt wordt, moet deze handleiding zorgvuldig gelezen
worden. Houd u altijd aan de aanwijzingen die in deze handleiding staan. Houd u ook altijd aan de gedetailleerde voorschriften die in
het bijgevoegde document Veiligheidsvoorschriften staan. De motorisatie moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen, in overeenstemming met de instructies van SIMU en met de in het land van gebruik geldende
wet- en regelgeving. Ieder gebruik van de motorisatie buiten het hierboven beschreven toepassingsgebied is verboden. Hierdoor en door
het niet opvolgen van de instructies die in deze handleiding en in het bijgevoegde document Veiligheidsvoorschriften staan, vervalt
de aansprakelijkheid en de garantie van SIMU. De installateur moet de klant informeren over de voorwaarden voor het gebruik en het
onderhoud van de motorisatie en moet hem/haar, na de installatie van de motorisatie, de aanwijzingen voor het gebruik en het onderhoud,
evenals het bijgevoegde document Veiligheidsvoorschriften, overhandigen. Servicewerkzaamheden aan de motorisatie mogen alleen
uitgevoerd worden door een erkende installateur van automatiseringssystemen in woningen. Raadpleeg, bij twijfel tijdens de installatie
van de motorisatie of voor aanvullende informatie uw SIMU leverancier of ga naar de website www.simu.com.
Verplichte voorschriften voor de erkende installateur van automatiseringssystemen in woningen die de installatie van
de motorisatie uitvoert:
- Bedradingsvoorschriften worden voorgeschreven volgens de nationale normen of IEC 60364 normen.
- Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd worden door een doorvoerrubber of.
- De kabel van de motor is afneembaar. Vervang hem door een identiek exemplaar als hij beschadigd raakt. De aansluiting van
de kabel van de motor moet worden uitgevoerd door gekwaliceerd personeel. De connector moet worden gemonteerd zonder
de contactpunten te beschadigen. De aardaansluiting moet worden verzekerd.
- Voor informatie over de geschiktheid van de motor voor het rolluik en de accessoires raadpleegt u de fabrikant van de rolluik
of SIMU.
Het Boren van de gaten :
Montage :
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
V.A.R
V.A.S
EASYLINK
OCTOEASY
VERPLICHT GEBRUIK
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
STAAL

2/2
GEBRUIK EN ONDERHOUD
5
- Deze motorisatie heft geen onderhoud nodig.
- Door een druk op de toets ▲gaat het gemotoriseerde system omhoog.
- Door een druk op de toets ▼ gaat het gemotoriseerde system respectievelijk omlaag.
Tips en adviezen voor het gebruik:
Als het gemotoriseerd system nog steeds niet werkt, neem dan contact op met een erkende installateur van automatiseringssystemen in
woningen.
Hierbij verklaart SIMU SAS, F-70103 GRAY dat de motorisatie die bestemd is om te worden gebruikt met 230V~50Hz volgens de aanwijzingen in dit docu-
ment, in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van de Europese richtlijnen voor toepassing binnen de Europese
Unie en in het bijzonder met de Machinerichtlijn 2006/42/EG en de EMC-Richtlijn 2014/30/EU. De volledige EU-conformiteitsverklaring staat ter beschikking
op de website www.simu.com. Emmanuel CARMIER, directeur-generaal, GRAY, 11/2016.
INZET IN DIENST VAN DE MOTOR
3
WISSEN VAN DE AUTOMATISCHE INSTELLINGEN
4
Na de twee eerste keren van achtereenvolgens compleet openen en sluiten van het rolluik:
- Memoriseert de motor automatisch de standen van de hoge en lage keerpunten.
- Wordt de functie “stop bij obstakel” actief.
Het is raadzaam deze beide cycli openen / sluiten direct na de installatie van het product uit te voeren.
Bij een nieuwe installatie met deze motor is het raadzaam de motor opnieuw te initialiseren met de volgende procedure:
- Druk achtereenvolgens drie keer 1 sec op de toets omhoog. De motor geeft bij elke druk een korte draai.
- Druk achtereenvolgens drie keer op de toets omlaag. Druk de eerste twee keer 1 sec (de motor geeft bij elke druk een korte
draai) en de derde keer 2 sec. (de motor geeft achtereenvolgens twee keer een draai in dezelfde richting).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
- Mogelijkheid om 3 parallelle max. motoren op een schakelaar te kabelen.
- Maak kabels vast zodat zij niet in contact kunnen komen met bewegende delen.
- Indien de motor buiten wordt gebruikt, moet de voedingskabel van het type H05-VVF in een tegen uv-licht bestendige koker
worden geïnstalleerd (bv. In een kabelgoot).
- De motor kan niet gebruikt worden met de volgende accessoires: nood batterij (bijv. externe spanningsbron, generator),
triac, en dergelijke. Neemt u contact met ons op voor nadere informatie.
BEKABELING
2
PE
L
N
T5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Blaw
Bruin
Zwart
Groen / geel
PROBLEMEN
Het gemotoriseerde systeem werkt niet.
MOGELIJKE OORZAKEN
De thermische beveiliging van de motor is in werking gatreden.
OPLOSSINGEN
Wacht totdat de motor is afgekoeld

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
ES- TRADUCCIÓN DEL MANUAL ORIGINAL
5057712D
i
-20°C / +60°C
1/2
INSTALACIÓN
1
Este manual se aplica a todos los motores T5 AUTO SHORT cuyas versiones se encuentran disponibles en el catálogo en vigor.
Ámbito de aplicación: Los motores T5 AUTO SHORT están diseñados para automatizar todos los tipos de persianas enrollables con
topes y uniones rígidas. El instalador, profesional del motor y de la automatización de la vivienda, debe asegurarse de que la instalación
del producto automatizado una vez instalado respete las normas vigentes en el país donde vaya a utilizarse y las normas sobre persianas
enrollables EN 13659.
Responsabilidad: Antes de instalar y utilizar a motorización, lea atentamente este manual. Además de las instrucciones descritas
en este manual, deben respetarse las normas detalladas en el documento adjunto Normas de seguridad. La motorización debe ser
instalada por un profesional de la motorización y de la automatización de la vivienda, de conformidad con las instrucciones proporcionadas
por SIMU y con la normativa aplicable en el país donde vaya a utilizarse. Se prohíbe cualquier uso de la motorización fuera del ámbito
de aplicación anteriormente descrito. Ello conllevaría, como todo incumplimiento de las instrucciones que guran en este manual y en
el documento adjunto Normas de seguridad, la exclusión de toda responsabilidad por parte de SIMU y la anulación de la garantía.
El instalador debe informar a sus clientes de las condiciones de uso y de mantenimiento de la motorización y debe entregarles las
instrucciones de uso y de mantenimiento, así como el documento adjunto Normas de seguridad, tras la instalación de la motorización.
Cualquier operación del Servicio posventa que deba realizarse en la motorización requiere la intervención de un profesional de la
motorización y la automatización de la vivienda. Para resolver cualquier duda que pudiera surgir durante la instalación del motor o para
obtener información adicional, póngase en contacto con uno de los agentes de SIMU o visite la página web www.simu.com.
Instrucciones que debe seguir obligatoriamente el profesional de la motorización y la automatización del hogar que
efectúe la instalación de la motorización:
- Las modalidades de instalación eléctrica se describen en las normas nacionales o en la norma IEC 60364.
- En caso de que los cables deban atravesar una pared metálica, deben protegerse y aislarse con un manguito o una vaina.
- El cable de la motorización es desmontable. Si está deteriorado, sustitúyalo por otro idéntico. Sólo Personal calicado
podrá efectuar la conexión del cable al motor. El conector deberá montarse sin dañar los contactos. Se deberá garantizar la
continuidad de tierra.
- Para obtener más informacíon sobre la compatibilidad del motor con la persiana enrollable y sus accesorios, diríjase al
fabricante de la misma o a SIMU.
Perforación del tubo:
Montaje :
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
V.A.R
V.A.S
EASYLINK
OCTOEASY
UTILIZACIÓN OBLIGATORIA
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
ACERO

2/2
USO Y MANTENIMIENTO
5
- Este mecanismo no requiere ninguna operación de mantenimiento.
- Al pulsar una vez el botón ▲, el producto automatizado sube por completo.
- Al pulsar una vez el botón ▼ el producto automatizado baja por completo.
Trucos y consejos de uso:
Si el producto automatizado sigue sin funcionar, póngase en contacto con un profesional de la motorización y la automatiza-
ción de la vivienda.
En virtud del presente documento, SIMU SAS, F-70103 GRAY declara que, en tanto que fabricante de la motorización que cubren estas instrucciones,
marcada para recibir alimentación a 230 V~50 Hz y utilizada tal y como se indica en las mismas, es conforme a las exigencias básicas de las Directivas
europeas aplicables y, en particular, la Directiva de máquinas 2006/42/CE y la Directiva de CEM 2014/30/UE. El texto completo de la declaración de confor-
midad en la UE se encuentra disponible en www.simu.com. Emmanuel CARMIER, director general, GRAY, 11/2016.
PUESTA EN SERVICIO DEL MOTOR
3
BORRADO DE LOS AJUSTES AUTOMÁTICOS
4
Después de abrir y cerrar dos veces consecutivas y por completo la persiana arrollable:
- El motor memoriza automáticamente la posición de los limitadores de carrera alta y baja.
- La función «parada en obstáculo» se activa.
Se recomienda efectuar estos dos ciclos apertura / cierre una vez instalado el producto.
En caso de una nueva instalación con este motor, se recomienda reinicializar el motor conforme al siguiente procedimiento:
- Pulsar tres veces seguidas la tecla echa ascendente durante 1 s. El motor efectúa una breve rotación cada vez que se
pulsa la tecla.
- Pulsar tres veces seguidas la tecla echa descendente. Las dos primeras pulsaciones durante 1s (el motor efectúa una
breve rotación cada vez que se pulsa la tecla) y la tercera durante 2s (el motor efectúa dos rotaciones sucesivas en el
mismo sentido).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
- Posibilidad de conectar 3 motores máx. paralelo sobre un interruptor.
- Fije los cables para evitar cualquier contacto con un componente en movimiento.
- Si el motor esta a la intemperie y el cable de alimentación es de tipo H05-VVF, instale el cable en un conducto resistente a
los rayos UV, como una canaleta.
- No es posible conectar el motor a productos del tipo: alimentador de emergencia, tria. Por favor contacte con nosotros.
CABLEADO
2
PE
L
N
T5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Azul
Marrón
Negro
Verde / amarillo
PROBLEMAS
El producto automatizado no funciona
POSIBLES CAUSAS
La motorizaci ón esta en térmico.
SOLUCIONES
Espere a que la motorizaci ó n se enfrie.

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
PT- TRADUÇÃO DO MANUAL ORIGINAL
5057712D
i
-20°C / +60°C
1/2
INSTALAÇÃO
1
Furação do tubo:
Montagem :
Estas instruções aplicam-se a todos os motores T5 AUTO SHORT, cujas variantes estão disponíveis no catálogo em vigor.
Área de aplicação: Os motores T5 AUTO SHORT foram concebidos para motorizar todos os tipos de estores equipados com batentes
e uniões rígidas. O técnico de instalação, pro ssional da motorização e da automatização do lar, deve assegurar que a instalação do
produto motorizado respeita as normas em vigor no país de colocação em serviço, tais como a norma sobre os estores EN13659.
Responsabilidade: Antes de instalar e de utilizar o motor, ler atentamente estas instruções. Tal como acontece com as instruções
descritas nestas instruções, também devem ser respeitadas as instruções detalhadas apresentadas no documento em anexo Instruções
de segurança. O motor deve ser instalado por um prossional da motorização e da automatização do lar, em conformidade com as
instruções da SIMU e a regulamentação do país no qual é instalado. Qualquer utilização do motor fora da área de aplicação acima
descrita é proibida. Tal utilização excluiria, como qualquer desrespeito pelas instruções constantes deste guia e no documento em anexo
Instruções de segurança, toda a responsabilidade e garantia da SIMU. O técnico de instalação deve informar os seus clientes sobre as
condições de funcionamento e de manutenção do motor e deve comunicar-lhes as instruções de utilização e de manutenção, bem como
o documento em anexo Instruções de segurança, após a instalação do motor. Todas as operações do Serviço Pós-Venda no motor
requerem a intervenção de um prossional da motorização e da automatização do lar. Em caso de dúvidas aquando da instalação do
motor ou para obter informações complementares, consultar um interlocutor SIMU ou o site www.simu.com.
Instruções a respeitar imperativamente pelo prossional da motorização e da automatização do lar, durante a instala-
ção do motor.
- As modalidades de instalação eléctrica devem ser conformes às normas nacionais ou à norma IEC 60364.
- Os cabos que atravessam uma parede metálica devem ser protegidos e isolados por uma manga ou um forro.
- O cabo da motorização é desmontável. Se estiver danicado, substitua-o por um idêntico. A ligação do cabo ao motor deve
ser realizada por pessoal qualicado. O conector deve ser montado sem danicar os contactos. A ligação à terra deve ser
assegurada.
- Para obter informações quanto à compatibilidade do motor com o estore e acessórios, consultaro ao fabricante do estore ou
o SIMU.
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
V.A.R
V.A.S
EASYLINK
OCTOEASY
UTILIZAÇÃO OBRIGATÓRIA
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
AÇO

2/2
UTILIZAÇÃO E MANUTENÇÃO
5
- Este motor não necessita de manutenção.
- Pressionar o botão ▲ do ponto de comando, para fazer subir o produto electricado.
- Pressionar o botão ▼ do ponto de comando, para fazer descer o produto electricado.
Sugestões e conselhos de utilização:
Se o produto electricado continuar a não funcionar, contactar um prossional da motorização e da automatização do lar.
MEMORIZAÇÃO DOS FINS DE CURSO
3
CANCELAMENTO DOS FINS DE CURSO
4
Após as duas primeiras aberturas e os dois primeiros fechos consecutivos e completos do estore de enrolar:
- O motor memoriza automaticamente as posições de m de curso superior e inferior.
- A função «paragem sobre obstáculo» torna-se activa.
Recomendamos efectuar estes dois ciclos de abertura / fecho desde a instalação do produto.
Em caso de uma nova instalação com este motor, aconselhamos reinicializar o motor conforme o procedimento
seguinte:
- Efectuar três pressões sucessivas com uma duração de 1 s cada uma na tecla de subida. O motor efectua uma breve
rotação a cada pressão.
- Efectuar três pressões sucessivas na tecla de descida. As duas primeiras pressões com uma duração de 1 s (o motor
efectua uma breve rotação a cada pressão) e a terceira com uma duração de 2 s (o motor efectua duas rotações sucessivas
no mesmo sentido).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
LIGAÇÕES
2
- Possibilidade de ligar 3 motores máximos em paralelo sobre um interruptor.
- Prender os cabos para evitar um eventual contacto com uma parte móvel.
- Se o motor for utilizado no exterior e o cabo de alimentação for do tipo H05-VVF, instale o cabo numa conduta re-
sistente aos UV, por exemplo, debaixo de caleiras.
- O motor não pode ser utilizado com dispositivos de controle, tais como: fornecimento de energia de emergência (ou
seja: fonte de alimentação regulada, a unidade de geração de energia)., Triac, ex, ...). Por favor, entre em contato
connosco.
Pela presente, a SIMU SAS, F-70103 GRAY declara que o motor abrangido por estas instruções, marcado para ser alimentado a 230V~50Hz e utilizado
como indicado nas mesmas, está conforme as exigências essenciais das Directivas Europeias aplicáveis e, em particular, da Directiva de Máquinas 2006/42/
CE e da Directiva CEM 2014/30/UE. O texto completo da declaração de conformidade da UE está disponível em www.simu.com. Emmanuel CARMIER,
Director-Geral, GRAY, 11/2016.
PROBLEMAS CAUSAS POSSÍVEIS SOLUÇÕES
O produto electricado não funciona. A motorização e󰀬á quente. Aguardar até que a motorização arrefeça.
PE
L
N
T5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Azul
Castanho
Nero
Verde / amarelo

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
PL- TŁUMACZENIE INSTRUKCJI ORYGINALNEJ
5057712D
i
-20°C / +60°C
1/2
INSTALACJA
1
Montáž :
Ta instrukcja dotyczy wszystkich napędów Typ T5 AUTO SHORT, których różne wersje są dostępne w aktualnym katalogu.
Zakres stosowania: Napędy T5 AUTO SHORT są przeznaczone do napędzania wszystkich typów rolet wyposażonych w ograniczniki i
sztywne wieszaki blokujące. Instalator, będący specjalistą w z zakresu urządzeń mechanicznych i automatyki w budynkach mieszkalnych,
powinien upewnić się, czy instalacja napędzanego produktu została wykonana zgodnie z normami obowiązującymi w kraju użytkowania
produktu, a w szczegolności z normą dotyczącą rolet EN13659.
Odpowiedzialność: Przed zamontowaniem i użytkowaniem napędu, należy uważnie przeczytać niniejszą instrukcję. Poza
wskazówkami podanymi w tej instrukcji, konieczne jest również przestrzeganie zaleceń przedstawionych w załączonym dokumencie
Zasady bezpieczeństwa. Napęd powinien być montowany przez specjalistę z zakresu urządzeń mechanicznych i automatyki w
budynkach mieszkalnych, zgodnie z instrukcjami SIMU oraz zasadami obowiązującymi w kraju użytkowania produktu. Użytkowanie
napędu poza zakresem stosowania opisanym powyżej jest zabronione. Spowodowałoby ono, podobnie jak nieprzestrzeganie wskazówek
zawartych w niniejszej instrukcji oraz w załączniku Zasady bezpieczeństwa, zwolnienie producenta z wszelkiej odpowiedzialności
oraz utratę gwarancji SIMU. Po zakończeniu montażu napędu, instalator powinien poinformować klientów o warunkach użytkowania
i konserwacji napędu i przekazać im instrukcje dotyczące jego użytkowania i konserwacji, jak również załączony dokument Zasady
bezpieczeństwa. Wszelkie czynności z zakresu obsługi posprzedażowej napędu muszą być wykonywane przez specjalistę z zakresu
urządzeń mechanicznych i automatyki w budynkach mieszkalnych. W przypadku pojawienia się wątpliwości podczas montażu napędu
lub w celu uzyskania dodatkowych informacji, należy skonsultować się z przedstawicielem SIMU lub odwiedzić stronę internetową www.
simu.com.
Zalecenia, które muszą być stosowane przez specjalistę z zakresu napędów i automatyki w budynkach mieszkalnych, wykonu-
jącego instalację napędu:
- Sposoby okablowania są określone w normach krajowych oraz w normie europejskiej IEC 60364.
- W przypadku wykonywania instalacji elektrycznych przez ściany, przewody muszą być zabezpieczone i odizolowane przez przepusty
kablowe i/ lub rurki osłonowe. Przewód napędu może zostać zdemontowany. Uszkodzony przewód zasilający należy wymienić na nowy
o takich samych parametrach. Przewód zasilający może być podłączany do napędu wyłącznie przez wykwalikowany personel. Wty-
czkę należy tak zamontować, aby nie uszkodzić styków. Ciągłość uziemienia musi być zapewniona.
- W celu uzyskania informacji dotyczących kompatybilności napędu z roletą i/lub akcesoriami należy zwrócić się do producenta rolety lub
do rmy SIMU.
Wykonywanie otworów w rurze nawojowej:
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
OBOWIĄZKOWE
V.A.R
V.A.S
EASYLINK
OCTOEASY
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
STAL

2/2
UŻYTKOWANIE I KONSERWACJA
5
- Ten napęd nie wymaga czynności konserwacyjnych.
- Nacisnąć lub naciskać przycisk ▲, aby podnieść roletę lub napędzany produkt.
- Nacisnąć lub naciskać przycisk ▼, aby opuścić roletę lub napędzany produkt.
Wskazówki i rady dotyczące użytkowania:
Jeśli napędzany produkt nadal nie działa, należy skontaktować się z profesjonalnym technikiem specjalizującym się w zakresie
urządzeń mechanicznych i automatyki w budynkach mieszkalnych.
Firma SIMU SAS, F-70103 GRAY, jako producent wyrobu, oświadcza niniejszym, że napęd opisany w tej instrukcji, przystosowany zgodnie z oznaczeniem
do zasilania napięciem 230V~50Hz i użytkowany w sposób w niej określony, jest zgodny z podstawowymi wymogami stosownych Dyrektyw europejskich,
w szczególności z Dyrektywą maszynową 2006/42/WE oraz Dyrektywą EMC 2014/30/UE. Pełny tekst deklaracji zgodności WE jest dostępny pod adresem
internetowym www.simu.com. Emmanuel CARMIER, Dyrektora Generalnego, GRAY, 11/2016.
URUCHROMIENIE
3
KASOWANIE USTAWIEŃ AUTOMATYCZNYCH
4
Po dwóch pierwszych pełnych cyklach otwierania i zamykania rolety:
- Napęd automatycznie zapamiętuje górną i dolną pozycję końcową.
- Funkcja «zatrzymanie na przeszkodzie» musi być włączona.
Zaraz po zamontowaniu urządzenia, zaleca się wykonać dwa pełne cykle otwierania / zamykania.
W przypadku nowej instalacji z użyciem tego napędu, zaleca się zresetować napęd zgodnie z poniższą procedurą:
- Nacisnąć trzy razy z rzędu przycisk podnoszenia, przytrzymując go wciśniętego za każdym razem przez 1 s.
- Nacisnąć trzykrotnie przycisk opuszczania. Dwa naciśnięcia o długości 1 s (po każdym naciśnięciu napęd wykonuje krótki
obrót) i trzecie o długości 2s. (napęd wykonuje dwa obroty z rzędu w jednym kierunku).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
OKABLOWANIE
2
- Równolegle można podłączyć maksymalnie 3 napędy do jednego przełącznika.
- Zamocować przewody, aby zapobiec ich zetknięciu się z ruchomymi elementami.
- Jeżeli napęd jest używany na zewnątrz, a przewód zasilający jest typu H05-VVF, zamontować go w np. w korytku lub peszlu
odpornym na działanie promieni UV.
- Napęd nie może być używany w przypadku stosowania takich urządzeń jak: zasilacz awaryjny (tj.: zasilacz regulowany,
urządzenie wytwarzające energię, urządzenie zawierające triaki, itp.). Prosimy o kontakt.
PE
L
N
T5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Niebieski
Brązowy
Czarny
Zielono / żółty
WNIOSKI
Nap ędzany produkt nie działa .
MO Ż LIWE PRZYCZYNY
Aktywowane zostało zabezpieczenie termiczne napędu.
ROZWI Ą ZANIA
Poczeka ć, aż temperatura osiagnie poziom
umozliwiający ponowne przemieszczanie się
napędzanego produktu

T5 AUTO SHORT
(230V~50HZ) SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
CZ - PŘEKLAD ORIGINÁLNÍHO NÁVODU
5057712D
i
-20°C / +60°C
1/2
INSTALACE
1
Montáž :
Tento návod se vztahuje na všechny pohony Typ T5 AUTO SHORT bez ohledu na jejich verze jsou dostupnév aktuálním adresáři.
Účel použití: Pohony T5 AUTO SHORT jsou navrženy pro všechny typy rolet vybavených zarážkami a pevnými závěsy. Osoba,
která provádí montáž, musí být odborník v oblasti motorizace a domácí automatizace. Tato osoba také musí zajistit, že poháněný
výrobek je instalován ve shodě s normami, platnými v zemi instalace, zejména ČSN EN 13659 pro předokenní rolety.
Odpovědnost: Před montáží a použitím pohonu si pozorně přečtěte tento návod. Kromě pokynů uvedených v tomto návodu
dodržujte také podrobné instrukce uvedené v přiloženém dokumentu Bezpečnostní instrukce. Pohon musí být instalován
odborníkem v oblasti motorizace a domácí automatizace, v souladu s instrukcemi společnosti SIMU a s předpisy platnými v zemi, v
níž je daný výrobek provozován. Jakékoli použití pohonu mimo výše uvedenou oblast použití je zakázáno. Použití mimo stanovenou
oblast použití i jakékoli nedodržení instrukcí v této příručce a v přiloženém dokumentu Bezpečnostní instrukce vede ke ztrátě
platnosti záruky a zprošťuje společnost SIMU jakékoliv odpovědnosti za případné následky. Pracovník zajišťující montáž musí
informovat své zákazníky o podmínkách používání a údržby pohonu a po dokončení instalace pohonu jim musí předat instrukce pro
použití a údržbu včetně přiloženého dokumentu Bezpečnostní instrukce. Poté, co byl pohon instalován, musí veškeré činnosti na
něm provádět pouze odborník v oblasti motorizace a domácí automatizace. Pokud během montáže pohonu narazíte na nejasnosti
nebo budete-li potřebovat dodatečné informace, kontaktujte příslušného pracovníka společnosti SIMU nebo navštivte internetovou
stránku www.simu.cz.
Instalaci, odzkoušení a uvedení do provozu smí provádět pouze osoba odborně způsobilá. Instalace musí být provede-
na v souladu s místně platnými předpisy a návodem k instalaci:
- Podmínky instalace elektrických zařízení se řídí místně platnými normami a vyhláškami nebo normou IEC 60364.
- Kabely procházející kovovou stěnou musí být ochráněny a izolovány chráničkou nebo průchodkou.
- Kabel lze demotovat. Je-li poškozený, nahrad’te jej identickým kabelem. Kabel může být připojen k pohonu pouze kvali-
kovaným pracovníkem. Během připojování konektoru nesmí být porušeny kontakty.
- Pro získání potřebných informací o vhodnosti použiti pohonu pro danou roletu se obraťte na společnost SIMU.
Příprava montážních otvorů v hřídeli:
351 4 x Ø5 / 90°
47
min.
364
387
4
22,8
55
48*
120
45 24
IP44
T5 AUTO SHORT 06/17
2
1
1
3
V.A.R
V.A.S
EASYLINK
OCTOEASY
POVINNÉ
9910013
9910014
3
2
1
2
2
1
23
1
5
4
Ø4,8 x 10
Ø5 x 10
OCEL

PROVOZ A ÚDRŽBA
5
- Tento pohon nevyžaduje žádnou údržbu.
- Pro vytažení rolety nebo markýzy stiskněte tlačítko „Nahoru“.
- Pro spuštění rolety nebo vysunutí markýzy stiskněte tlačítko„ Dolů“.
Tipy a doporučení pro používání :
Pokud roleta stále nefunguje, podívejte se na webové stránky www.simu.cz.
Tímto prohlášením společnost SIMU SAS (akciová společnost), sídlem ve F-70103 GRAY, potvrzuje, že pohon, na který se vztahují tyto pokyny, je určený
pro napájení 230 V ~ 50 Hz a používá se v souladu s těmito instrukcemi, splňuje základní požadavky příslušných evropských směrnic, zejména směrnice
týkající se strojních zařízení 2006/42/EC a 2014/30/EU. Kompletní text prohlášení o shodě EU je dostupný na stránkách www.simu.cz. Emmanuel CARMIER,
generální ředitel, GRAY, 11/2016.
UVEDENÍ DO PROVOZU
3
VYMAZÁNÍ AUTOMATICKÝCH NASTAVENÍ
4
Funkce rozpoznání překážky se aktivuje po prvních 2 úplných cyklech otevření a zavření.
Pohon si sám zapamatuje koncové polohy.
Je doporučeno tyto 2 cykly vykonat ihned po namontování pohonu do rolety a zapojení výrobku.
V případě opětovného namontování motoru do další rolety je doporučeno provést následující postup:
- Stiskněte 3x po dobu 1s tlačítko NAHORU. Pohon 3x cukne.
- Potom stiskněte 2x po sobě tlačítko DOLŮ na 1s, motor 2x cukne, nakonec 1x na 2s stiskněte DOLŮ, pohon 2x cukne.
Nastavení je teď vymazané.
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
- Je možné paralelní připojení až 3 motorů na 1 spínač.
- Upevněte kabely, aby nedošlo k jakémukoli dotyku s pohybující se částí.
- Přívodní kabel H05 VVF musí být ve venkovním prostředí chráněn proti opakovanému namáhání pohybem a proti UV
záření např. chráničkou nebo umístěním do instalační lišty.
- Pohon nesmí být používán se záložními napájecími zdroji (tj. regulovanými napájecími zdroji, generátory) a s jednotkami
s polovodičovými spínači (triaky apod.). Prosíme kontaktujte nás.
ELEKTRICKÉ ZAPOJENÍ
2
PE
L
NT5 AUTO SHORT
230V~50Hz
>>
OK
1
2
3
>>
Modrý
Hnědý
Černý
Žlutozelený
PROBLÉM
Roleta netunquje
MO Ž NÉ PŘÍ ČI NY
Pohon je v re ž imu tepelnè ochrany
ŔEŠENÍ
Počkejte, dokud pohon nevychladne
2/2
