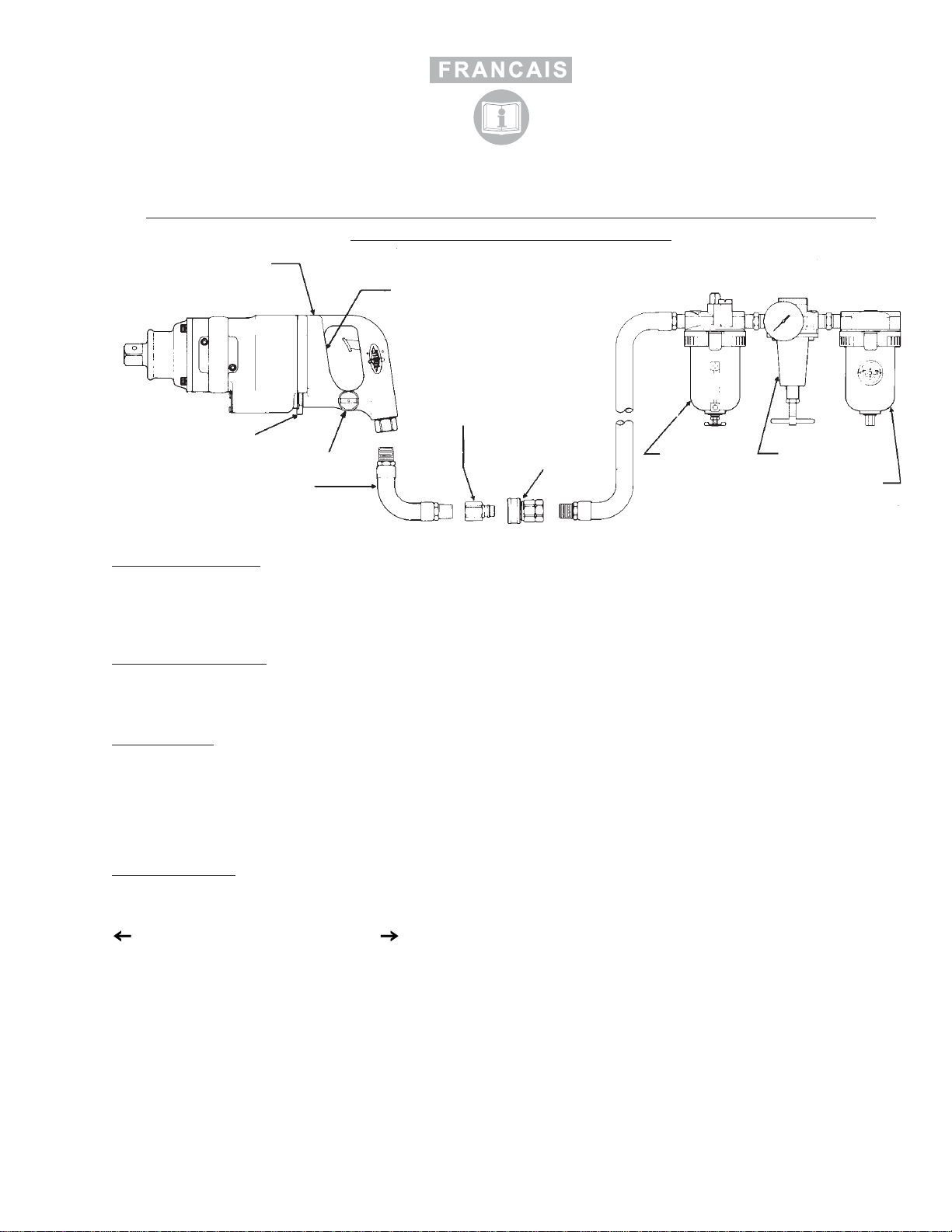

INSTRUCTIONS FOR
SIOUX AIR IMPACT WRENCH NOS. 4055, 4056, 4057, 4058, 4059, & 4060
Read and understand "Safety Instructions ForAir Tools" and these instructions before operating this tool.
AIRSUPPLY
The efficiency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line filter, pressure
regulator, and lubricator will insure maximum output and life of tools. Before connecting tool, blow out the air line to remove water
and dirt which may have accumulated.
HOSE AND HOSE CONNECTIONS
Supply hose should be not less than 3/4" (19.05 mm) I.D. Extension hoses should be at least 3/4" (19.05 mm) I.D. Use couplings
and fittings with at least 3/4" (19.05 mm) I.D. When using quick couplers, install a 6 ft (2m) leader hose between tool and quick
couplers.
LUBRICATION
Use SIOUX No. 288 air motor oil. An airline lubricator, set to deliver 6 to 8 drops per minute, is recommended. If a lubricator is
not used, remove screw from top of handle and fill chamber daily.
Grease hammer mechanism every 40 hours, with up to 1 1/2 oz. (42 1/2 g) of Cat. No. 289A grease, thru grease fitting on rear
of tool. When regreasing hammer mechanism after servicing, use 1 1/2 oz. (42 1/2 g) of Cat. No. 289A grease. Make certain all
moving parts are lubricated.
GENERAL OPERATION
Reversing Spindle Rotation
The direction of spindle rotation is controlled with the reversing lever located ahead of the volume control.
For counterclockwise rotation. For clockwise rotation.
Output Control
The output control is located on the left side of the handle and is graduated from minimum to maximum. The output control valve
controlsthetorqueoutputintherightandlefthandrotation.Turntheoutputcontrolknobfullcounterclockwiseformaximumoutput.
Sockets
Use only impact sockets in good shape.
Use deep socket rather than extension bars.
Ensure that the socket is held square to the fastener and that the tool is in-line with the socket.
FormZCE445
Date 2003June18/C
Page 1 of 16
OIL AIR MOTOR HERE DAILY
WHEN NOT USING AIR LINE
LUBRICATOR
REVERSING LEVER
OUTPUT CONTROL
3/4" (19.05 mm) LEADER HOSE
WITH 1/2" (12.7 mm) FITTING AT
TOOL, 3/4" (19.05 mm) FITTING
ON OTHER END
GREASE IMPACT
MECHINISM HERE (SIOUX
CAT. NO, 289A)
MALE
COUPLER FEMALE
QUICK
COUPLER LUBRICATOR REGULATOR
FILTER

2
*SoundPressure *Sound Power *Vibration
Catalog No. dBA dBA m/s2
4055 92.28 103.62 11.92
4056 92.28 103.62 11.92
4057 92.28 103.62 11.92
4058 92.28 103.62 11.92
4059 92.28 103.62 11.92
4060 92.28 103.62 11.92
*per PN8NTC1 *per PN8NTC1 *per ISO 8662
SOUND AND VIBRATION READINGS
IFTHETOOLLOOSESPOWER,CHECKTHEFOLLOWING:
Air Pressure
Ensure that there is an adequate supply of clean, dry air at 90 psi (6.2 bars).
Sockets
Check for loose, worn, or cracked sockets.
Dirt or Debris In Tool or Water In Air Lines
Add petroleum solvent to the inlet of the tool. Run to flush dirt and debris from tool. Repeat if necessary. Lubricate air motor
immediately following flushing. Drain water from air lines.
Hose Size
Ensure that the hoses, couplers and fittings meet the criteria specified in "HOSE AND HOSE CONNECTIONS" above.
DECLARATIONOFCONFORMITY
We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products
4055, 4056, 4057, 4058, 4059, 4060
to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:
EN 792 (draft), EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1
following the provisions of
89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.
June 1, 2003
Murphy, North Carolina, USA
Date and place of issues
Gerald E. Seebeck
President
Sioux Tools Inc.
Name and position of issuer Signature of issuer

3

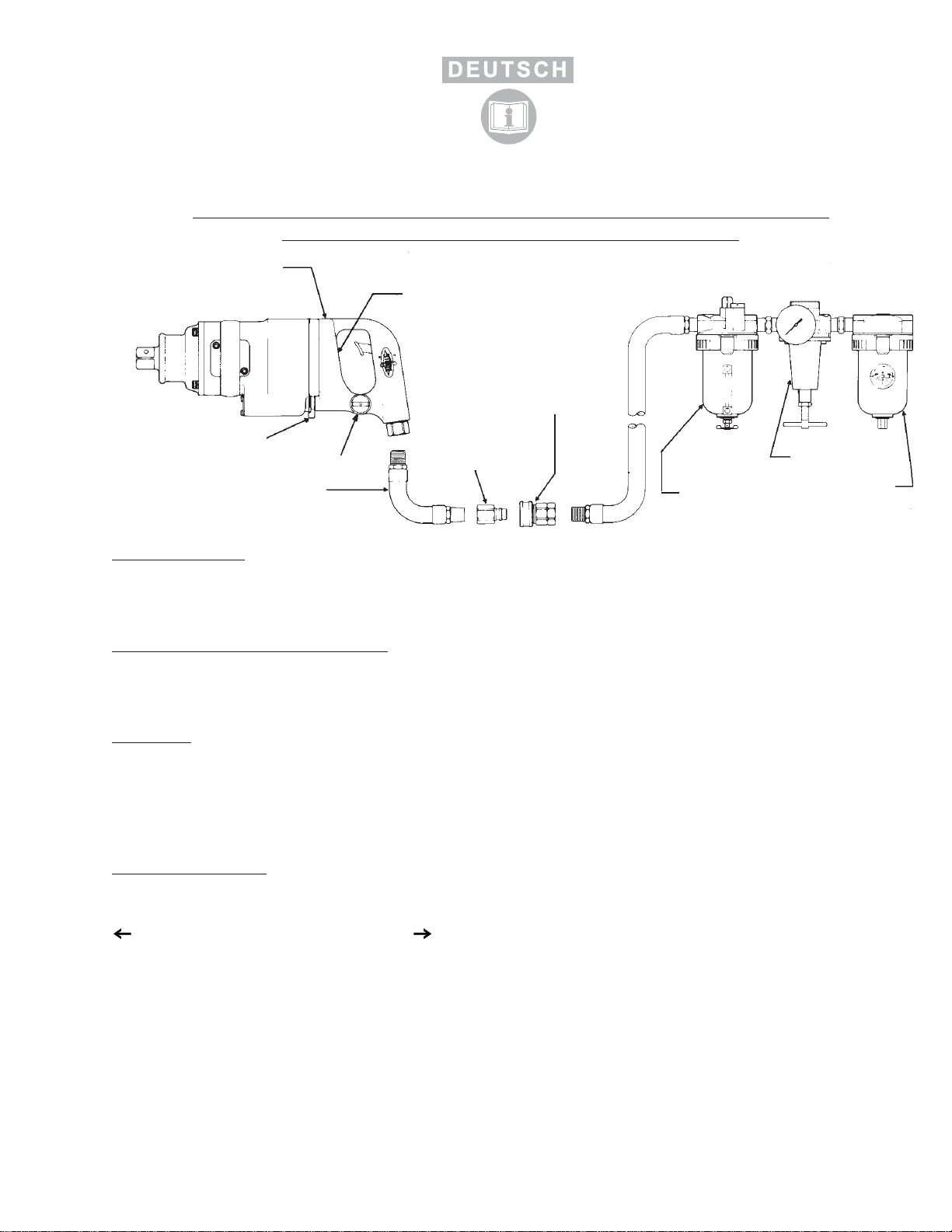

ANWEISUNGEN FÜR
SIOUX DRUCKLUFT-SCHLAGSCHRAUBER NR. 4055, 4056, 4057, 4058, 4059, & 4060
Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die
“Sicherheitsanweisungen für Druckluftwerkzeuge”.
DRUCKLUFTZUFUHR
Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 6,2 bar
(90 psig) ab. Die Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale
Werkzeugleistung und -lebensdauer. Vor dem Anschließen des Werkzeugs blasen Sie den Luftschlauch durch, um
eventuell vorhandenes Wasser und Schmutz zu entfernen.
SCHLAUCHUNDSCHLAUCHANSCHLÜSSE
Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 3/4” (19.05 mm) aufweisen. Verlängerungsschläuche
müssen einen Innendurchmesser von mindestens 3/4” (19.05 mm) haben. Kupplungen und Armaturen müssen ebenfalls
einen Mindest-Innendurchmesser von 3/4” (19.05 mm) aufweisen. Bei Verwendung von Schnellkupplungen installieren Sie
einen 2m (6 Fuß) langen Leitschlauch zwischen Werkzeug und Schnellkupplungen.
SCHMIEREN
Verwenden Sie SIOUX Motoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 6 bis 8 Tropfen pro
Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, entfernen Sie die Schraube oben am Griff und füllen Sie die
Kammer täglich.
Hammermechanismus alle 40 Stunden mit bis zu 42 1/2 g (1 1/2 oz) Schmiermittel Kat.-Nr. 289A durch die Schmierarmatur
auf der Rückseite des Werkzeugs schmieren. Zum Schmieren des Hammermechanismus nach Wartung verwenden Sie 42
1/2 g (1 1/2 oz) Schmiermittel Nr. 289A. Stellen Sie sicher, daß alle beweglichen Teile geschmiert werden.
ALLGEMEINERBETRIEB
Umkehren der Spindelrotation
Die Rotationsrichtung der Spindel wird mit dem Umkehrhebel vor der Volumensteuerung kontrolliert.
Für Rotation entgegen den Uhrzeigersinn. Für Rotation im Uhrzeigersinn.
Leistungssteuerung
Die Leistungssteuerung befindet sich links am Griff und kann von Minimum bis Maximum eingestellt werden. Das
Leistungssteuerungsventil kontrolliert die Drehmomentsleistung bei Links- und Rechtsrotation. Für maximale Leistung
drehen Sie den Leistungssteuerungsknopf komplett entgegen den Uhrzeigersinn.
Fassungen
Verwenden Sie ausschließlich Fassungen, die sich in gutem Zustand befinden.
Verwenden Sie vorzugsweise tiefe Fassungen, keine Verlängerungsleisten.
Stellen Sie sicher, daß die Fassung quadratisch zur Halterung gehalten wird und daß sich das Werkzeug in einer Linie mit
der Fassung befindet.
HAMMERMECHANISMUS HIER
SCHMIEREN (Verwenden Sie Sioux
Schmiermittel Kat.-Nr. 289A)
DRUCKLUFTMOTOR HIER TÄGLICH
ÖLEN, WENN KEINE LUFTSCHLAUCH-
SCHMIERRVORRICHTUNG
VERWENDET WIRD
UMKEHRHEBEL
19,05 MM (¾”) LEITSCHLAUCH MIT
12,7 mm (½”) ARMATUR AM
WERKZEUG, 19,05 mm (¾”)
ARMATUR AM ANDEREN ENDE
LEISTUNGSSTEUERUNG
WEIBLICHES
SCHNELLVERBINDUNGSSTÜCK
SCHMIERVORRICHTUNG
DRUCKREGLER
FILTER
MÄNNLICHES
VERBINDUNGSSTÜCK

4
*Schalldruck *Schallstärke *Vibration
Katalog-Nr. dBA dBA m/s2
4055 92,28 103,62 11,92
4056 92,28 103,62 11,92
4057 92,28 103,62 11,92
4058 92,28 103,62 11,92
4059 92,28 103,62 11,92
4060 92,28 103,62 11,92
*per PN8NTC1 *per PN8NTC1 *per ISO 8662
SCHALL-UNDVIBRATIONSWERTE
WENNDIELEISTUNGDESWERKZEUGSNACHLÄSST,ÜBERPRÜFENSIEFOLGENDES:
Luftdruck
Vergewissern Sie sich, daß genügend saubere, trockene Luft bei 90 psi (6,2 bar) vorhanden ist.
Fassungen
Prüfen Sie auf lockere, abgenutzte oder gesprungene Fassungen.
Schmutz im Werkzeug oder Wasser in den Luftschläuchen
Geben Sie Petroleumlösungsmittel in den Einlaß des Werkzeugs. Lassen Sie das Werkzeug laufen, um Schmutz
herauszuspülen. Wenn notwendig, wiederholen Sie den Vorgang. Schmieren Sie den Luftdruckmotor direkt nach dem Spülen.
Lassen Sie Wasser aus den Luftschläuchen ab.
Schlauchgröße
Stellen Sie sicher, daß die Schläuche, Verbindungsstücke und Armaturen den Kriterien in den o.g. “SCHLAUCH- UND
SCHLAUCHVERBINDUNGEN”entsprechen.
KONFORMITÄTSERKLÄRUNG
Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte,
4055, 4056, 4057, 4058, 4059, 4060
auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:
EN 792 (Entwurf) EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1
gemäß der Regelungen in
89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.
1. Juni 2003
Murphy, North Carolina, USA
Datum und Ort der Ausgabe
Gerald E. Seebeck
Vorsitzender
Sioux Tools Inc.
Name und Titel des Herausgebers Unterschrift des Herausgebers

5
INSTRUCCIONES PARA
LLAVES DE PERCUCION NEUMATICA SIOUX N°S. 4055, 4056, 4057, 4058, 4059, & 4060
Lea y entienda “Instrucciones de seguridad para herramientas neumáticas” y estas
instruccionesantesdeoperarestaherramienta.
SUMINISTRODEAIRE
La eficiencia de la herramienta depende de un suministro adecuado de aire seco 90 psig (6,2 bar). El uso de un filtro de línea,
regulador de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta. Antes de conectar la
herramienta, expulse el aire de la línea de aire para sacar el agua y la suciedad que pueda haber acumulada.
MANGUERAYCONEXIONESDELAMANGUERA
La manguera de distribución no debe tener menos de 3/4" (19.05 mm) de diámetro interno. La extensión de la
manguera debe tener al menos 3/4" (19.05 mm) de diámetro interno. Utilice acoplamientos y piezas de al menos 3/8"
(10 mm) de diámetro interno. Cuando utilice acopladores rápidos, instale una manguera de escalera a 6 ft, (2 m) entre
la herramienta y los acopladores rápidos.
LUBRICACION
Use aceite para motor neumático SIOUX No. 288. Se recomienda un lubricador de tubo de aire que distribuya de 6 a 8 gotas
por minuto. Si no se utiliza un lubricador, saque el tornillo desde la parte superior del mango y llene la cámara diariamente.
Engrase el mecanismo del martillo cada 40 horas, con hasta 1 ½ oz (42 1/2 g) de grasa N° de cat. 289A, a través de la pieza
para engrasar en la parte posterior de la herramienta. Cuando reengrase el mecanismo del martillo después de realizar
mantenimiento, use 1 1/2 oz. (42 1/2 g) de grasa N° de cat. 289A. Asegúrese que todas las partes movibles sean lubricadas.
INFORMACIONGENERAL
Rotación del eje en reversa
La dirección de la rotación del eje es controlada con la palanca de reversa ubicada adelante del control de volumen.
Para rotación en sentido de las agujas del reloj y para rotación en el sentido contrario.
Control de salida
El control de salida está ubicado en el lado izquierdo del mango y está graduado desde mínimo hasta máximo. La válvula
del control de salida controla la salida de torsión en la rotación izquierda y derecha. Para un máximo de salida, gire el pomo
del control de salida completamente en el sentido contrario de las agujas del reloj.
Manguitos
Utilice sólo manguitos de percusión en buen estado.
Use manguito profundos en vez de barras de extensión.
Asegúrese que el manguito se sostiene completamente sobre el seguro y que la herramienta está en línea con el manguito.
ACEITE EL MOTOR
NEUMATICO AQUI
DIARIAMENTE CUANDO NO
UTILICE EL LUBRICADOR DE
LINEA DE AIRE
ENGRASE EL MECANISMO
DE IMPACTO AQUI (Use
Grasa Sioux N° Cat.289A)
PALANCA DE REVERSA
MANGUERA LIDER ¾” (19,05 MM)
CON PIEZA ½” (12,7 mm) EN LA
HERRAMIENTA, PIEZA DE ¾”
(19,05 mm) EN EL OTRO
EXTREMO
ACOPLADOR
MACHO
CONTROL DE SALIDA ACOPLADOR
HEMBRA RAPIDO LUBRICADOR REGULADOR
FILTRO

6
Node *Presión de *Potencia de *Vibration
Catálogo sonido dBA sonido dBA m/s2
4055 92,28 103,62 11,92
4056 92,28 103,62 11,92
4057 92,28 103,62 11,92
4058 92,28 103,62 11,92
4059 92,28 103,62 11,92
4060 92,28 103,62 11,92
*por PN8NTC1 *por PN8NTC1 *por ISO 8662
LECTURASDEVIBRABACIONESYSONIDOS
SILAHERRAMIENTAPIERDEENERGIA,VERIFIQUELOSIGUIENTE:
Presión del aire
Asegúrese que existe una fuente adecuada de aire limpio y seco a 90 psi (6,2 bars).
Manguitos
Verifique que no hayan manguitos sueltos, dañados o agrietados.
Suciedad o residuos en la herramienta o agua en las líneas de aire
Agregue petróleo solvente en la toma de la herramienta. Enjuague la herramienta para eliminar suciedad y residuos. Repita
si es necesario. Lubrique el motor neumático inmediatamente después de enjuagar. Drene el agua de las líneas de aire.
Tamaño de la manguera
Asegúrese que las mangueras, acopladores y piezas cumplan con los criterios especificados anteriormente en
«MANGUERASYCONEXIONESDEMANGUERAS».
DECLARACIONDECONFORMIDAD
Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad
que los productos
4055, 4056, 4057, 4058, 4059, 4060
con los cuales se relaciona esta Declaración están en conformidad con las siguientes norma(s), u otros documento(s) normativos:
EN 792 (preliminar), EN 292 Partes 1 y 2, ISO 8662, Pneurop PN8NTC1
siguiendo lo estipulado en
89/392/EEC tal como fue enmendada por las Directivas 91/368/EEC y 93/44/EC.
1 de junio de 2003
Murphy, North Carolina, USA
Fecha y lugar de edición
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nombre y puesto del editor Firmadeleditor

7
ISTRUZIONI PER ATTREZZI PNEUMATICI AD IMPATTO SIOUX 4055, 4056, 4057, 4058,
4059 e 4060
Leggere attentamente le “Norme di sicurezza per l’uso di attrezzi pneumatici” e le seguenti
istruzioniprimadiutilizzarelapresenteapparecchiatura.
ALIMENTAZIONEARIA
L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psi (6,2 bar). Per
il massimo flusso di aria complessa e per estendere la durata dell’attrezzo utilizzare un filtro sull’impianto, un regolatore di
pressione e un lubrificante. Prima di collegare l’attrezzo far fuoriuscire un pò di aria dalla tubazione in modo da rimuovere
eventuali residui di acqua e sporcizia che possano essersi accumulati.
TUBAZIONEECONNETTORI
Il D.I del tubo di alimentazione non deve essere inferiore a 3/4” (19,05 mm). Il D.I. delle prolunghe deve essere di almeno
3/4” (19,05 mm). Adoperare giunzioni e connettori con un D.I. di almeno 3/4” (19,05 mm). Quando si utilizzano giunzioni
ad innesto rapido, installare un tubo conduttore di 2 m. tra l’attrezzo e le giunzioni stesse.
LUBRIFICAZIONE
Utilizzare olio per motori ad aria SIOUX n. 288. Si raccomanda l’utilizzo di un impianto di lubrificazione per circuiti ad aria
compressaregolatoadunavelocitàda6ad8 goccealminuto. Senonviene utilizzatoalcunimpiantodilubrificazione,rimuovere
la vite dalla parte superiore del manico e riempire giornalmente la cartuccia.
Ingrassareil meccanismo battente ogni40ore di lavoroadoperandofino a 42,5 gr.digrasso cat. n. 289A. Quandosireingrassa
il meccanismo battente, dopo eventuali operazioni di manutenzione, adoperare 42,5 gr. di grasso cat. n. 289A. Assicurarsi
che tutte le parti in movimento siano lubrificate.
USOGENERALE
Inversione della rotazione del mandrino
La direzione di rotazione del mandrino viene controllata tramite la levetta di reversibilità collocata sotto la cassa battente.
Per la rotazione in senso antiorario. Per la rotazione in senso orario.
Controllouscita
Il controllo potenza di uscita è collocato sul lato sinistro del manico ed è graduato tra un minimo ed un massimo. Una valvola
controlla la coppia di uscita durante la rotazione destroide e sinistroide. Per la massima potenza girare completamente in
senso antiorario la manopola di controllo.
Bussole
Usare solo bussole ad impatto in buone condizioni.
Usare bussole profonde piuttosto che prolunghe.
Assicurarsi che le bussole siano perpendicolari alla parte girevole ed in linea con il corpo attrezzo.
INGRASSARE QUI IL MECCANISMO
BATTENTE (Adoperare grasso Sioux
cat. n. 289A)
OLIARE GIORNALMENTE IL MOTORE
PNEUMATICO QUI QUANDO NON VIENE
USATO UN IMPIANTO DI LUBRIFICAZIONE
SUL CIRCUITO DELL’ARIA COMPRESSA
LEVETTA DI REVERSIBILITA’
ACOPLADOR
MACHO GIUNZIONE
FEMMINA AD
INNESTO RAPIDO LUBRIFICANTE REGOLATORE
FILTRO
CONTROLLO USCITA
TUBO CONDUTTORE DA ¾” (19.05 mm) CON
ATTACCO DA ½” (12.7 mm) SUL LATO
ATTREZZO ED ATTACCO DA ¾” (19.05 mm)
SULL’ALTRA ESTREMITÀ’

8
*Pressione *Potenza *Vibrazioni
Catalogo n. sonora dBA sonora dBA m/s2
4055 92,28 103,62 11,92
4056 92,28 103,62 11,92
4057 92,28 103,62 11,92
4058 92,28 103,62 11,92
4059 92,28 103,62 11,92
4060 92,28 103,62 11,92
*secondo *secondo *secondo
PN8NTC1 PN8NTC1 ISO 8662
VALORI DI RUMOROSITÀ E VIBRAZIONI
SEL’ATTREZZOPERDEPOTENZACONTROLLARE:
La pressione dell’aria
Assicurarsi che ci sia un’adeguata alimentazione di aria compressa pura ed asciutta ad una pressione di 90 psi (6.2 bar).
Bussole
Controllare che le bussole non siano lente, usurate o fessurate.
Sporco o detriti nell’attrezzo o acqua nell’impianto dell’aria compressa.
Aggiungere un solvente derivato dal petrolio all’interno della cassetta di aspirazione aria dell’attrezzo. Azionare l’unità per
far fuoriuscire la sporcizia ed i detriti. Ripetere la procedura se necessario. Lubrificare il motore ad aria immediatamente dopo
tale procedura. Asciugare l’acqua dall’impianto dell’aria compressa.
Dimensionetubazione
Assicurarsi che la tubazione, le giunzioni ed i connettori siano conformi ai requisiti sopra specificati nella sezione
“TUBAZIONEECONNETTORI.”
CERTIFICAZIONEDICONFORMITA’
La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, dichiara sotto la propria e sola responsabilità
che i prodotti
4055, 4056, 4057, 4058, 4059, 4060
ai quali la presente dichiarazione si riferisce sono conformi ai requisiti delle seguenti normative e direttive:
EN 792 (estratto), EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1
secondo quanto previsto dalla normativa
CEE 89/392 così come aggiornata dalle direttive CEE 91/368 e CE 93/44.
1 giugno 2003
Murphy, North Carolina, USA
Data e luogo del rilascio
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nome e posizione del dichiarante Firma del dichiarante

9
INSTRUCTIONS FOR
SIOUX AIR IMPACT WRENCH NOS. 4055, 4056, 4057, 4058, 4059, & 4060
Avantdevousservirdece matériel,lisezsoigneusementcesinstructionsainsi quelafiche
sécurité sur l’outillage pneumatique.
ALIMENTATIONENAIR
L’efficacité de l’outil dépend de la qualité de l’air d’alimentation, qui doit être sec et propre, et de la pression, qui doit être de
6,2 bar (90 psi). Son rendement et sa durée de vie seront améliorés si un filtre de circuit d’alimentation, un régulateur de
pression et un lubrificateur d’air sont utilisés. Avant de brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les
saletés ayant pu s’y accumuler.
TUYAUXETRACCORDS
Le diamètre interne de la manchette ne doit pas être inférieur à 19,05 mm (3/4”). Celui des rallonges doit être d’au moins
19,05 mm (3/4"). Le diamètre interne des raccords et des embouts doit être d’au moins 19.05 mm (3/4”). Si vous utilisez des
raccords rapides, insérez une manchette de 2 m (6 pieds) entre l’outil et les raccords rapides.
LUBRIFICATION
Utilisez l’huile SIOUX réf. 288 pour moteur pneumatique. Il est recommandé d’utiliser un lubrificateur d’air délivrant 6 à 8
gouttes d’huile par minute. En l’absence de lubrificateur, retirez la vis située à la partie supérieure de la poignée et remplissez
chaque jour le réservoir d’huile.
Lubrifiez le mécanisme d’impact toutes les 40 heures avec 42,5 g (1,5 once) au maximum de graisse réf. 289A. Injectez
le lubrifiant par le graisseur situé à l’arrière de l’outil. En maintenance, relubrifiez le mécanisme d’impact avec 42,5 g (1,5
once) de graisse réf. 289A. Assurez-vous que l’ensemble des pièces mobiles sont bien lubrifiées.
FONCTIONNEMENT
Inversion du sens de rotation de la broche
Le sens de rotation de la broche est sélectionné avec l’inverseur située devant la commande de puissance.
Position pour une rotation à gauche. Position pour une rotation à droite.
Contrôle de la puissance
La commande de puissance se trouve sur le côté gauche de la poignée. Elle est graduée de la position minimum à la position
maximum. Sa valve permet de régler le couple de sortie pour une rotation à droite ou à gauche. Tournez le bouton à fond vers
la gauche pour obtenir la puissance maximale.
Douilles
N’utilisez que des douilles de qualité impact en bon état.
Utilisez des douilles longues plutôt que des broches d’extension.
Assurez-vous que la douille et la pièce de fixation sont bien alignées sur l’axe de l’outil.
EN L’ABSENCE DE
LUBRIFICATEUR DE LIGNE
D’ALIMENTATION EN AIR,
HUILEZ ICI CHAQUE JOUR LE
MOTEUR PNEUMATIQUE. GRAISSEZ ICI LE MÉCANISME
D’IMPACT AVEC LE PISTOLET
(graisse Sioux réf. 289A).
INVERSEUR
RACCORD MÂLE
RACCORD RAPIDE
FEMELLE LUBRIFICATEUR RÉGULATEUR
FILTRE
CONTRÔLE DE PUISSANCE
MANCHETTE DE 19,05 MM (¾”) AVEC
EMBOUT 12,7 MM (½”) DU COTE DE
L’OUTIL ET EMBOUT 19,05 MM (¾”) À
L’AUTRE EXTRÉMITÉ

10
Réf. *Pression *Puissance *Vibration
catalogue acoustique dBA acoustique dBA m/s2
4055 92,28 103,62 11,92
4056 92,28 103,62 11,92
4057 92,28 103,62 11,92
4058 92,28 103,62 11,92
4059 92,28 103,62 11,92
4060 92,28 103,62 11,92
*secondo *secondo *secondo
PN8NTC1 PN8NTC1 ISO 8662
NIVEAUXACOUSTIQUESETVIBRATOIRES
SIL’OUTILPERDDELAPUISSANCE,VÉRIFIEZLESPOINTSSUIVANTS:
Pression d’air
Assurez-vous que l’air d’alimentation est propre, sec et à la pression de 6,2 bar (90 psi).
Douilles
Vérifiez que les douilles sont bien fixées et en bon état (ni usure excessive, ni fissures).
Présence d’eau dans l’alimentation ou de saleté et de particules dans l’outil
Ajoutez un solvant pétrolier à l’entrée de l’outil. Faites tourner le moteur pour en éliminer la saleté et les particules,
Recommencez la purge si nécessaire. Lubrifiez le moteur immédiatement après la purge. Purgez aussi l’eau présente dans
les tuyaux d’air.
Dimension des tuyaux
Vérifiez que les diamètres des tuyaux, des raccords et des embouts sont bien ceux indiqués plus haut dans la partie
intituléeTUYAUXETRACCORDS.
DÉCLARATIONDECONFORMITÉ
La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits
4055, 4056, 4057, 4058, 4059, 4060
visés par cette déclaration sont conformes aux normes ou aux documents normatifs suivants :
EN 792 (version préliminaire), EN 292 Parties 1 et 2, ISO 8662, PNEUROP PN8NTC1
en respectant les dispositions suivantes
89/392/EEC revue par les directives européennes 91/368/EEC et 93/44/EC.
1er juin 2003
Murphy, North Carolina, USA
Date et lieu de publication
Gerald E. Seebeck
Président
Sioux Tools Inc.
Nom et poste occupé par le responsable Signature du responsable

11
INSTRUCTIES VOOR
SIOUX PNEUMATISCHE MOERENAANZETTER, MODELLEN NRS. 4055, 4056, 4057,
4058, 4059, & 4060
Voordatude machinein werkingstelt,moetudeze instructiesen de“Veiligheidsvoorschriften
voorpersluchtmachines” gelezenenbegrepenhebben.
PERSLUCHTTOEVOER
Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de
machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal
rendement en een lange levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water
en vuil dat zich kan opgehoopt hebben te verwijderen.
SLANGENKOPPELINGEN
De hoofdtoevoer moet een minimale binnendiameter van 3/4” (19.05 mm) hebben. De verbindingsslangen moeten een
minimale binnendiameter van 3/4” (19.05 mm) hebben. Koppelingen en aansluitstukken moeten een minimale
binnendiameter van 3/4” (19.05 mm) hebben. Bij gebruik van snelkoppelingen, dient u een hoofdslang van 2 m. te
installeren tussen de machine en de snelkoppelingen.
SMERING
Gebruik SIOUX-persluchtmotorolie nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen
op 6 tot 8 druppels smeervloeistof per minuut. Indien u geen smeersysteem gebruikt, dient u de schroef aan de bovenkant
van de hendel te verwijderen en de kamer dagelijks op te vullen.
Smeer het hamermechanisme om de 40 uur, met maximum 1 ½ oz. (42 1/2 g) vet van Categorie. No. 289A, via het
smeeraansluitstuk op de achterzijde van de machine. Bij het opnieuw smeren van het hamermechanisme na het onderhoud,
dient u 1 ½ oz. (42 ½ g) vet van Categorie. No. 289A te gebruiken. Zorg ervoor dat alle bewegende onderdelen gesmeerd zijn.
BEDIENING:ALGEMEEN
Het omkeren van de spildraaiing
De richting van de spildraaiing wordt geregeld met de omkeerhefboom die zich voor de volumeregelaar bevindt.
Voor draaiing naar links. Voor draaiing naar rechts.
Opbrengstregeling
De opbrengstregelingsknop bevindt zich aan de linkerzijde van de hendel en is gekalibreerd van minimum tot maximum. U
kunt het koppelrendement via de opbrengstregelingsknop regelen door deze naar links of rechts te draaien. Draai de
opbrengstregelingsknop volledig naar links voor maximum rendement.
Contrastekkers
Gebruik alleen contrastekkers die zich in goede staat bevinden.
Gebruik diepe contrastekkers in plaats van verlengstaven.
Zorg ervoor dat de contrastekker in een rechte hoek met de werktuighouder zit en dat de machine gealigneerd is met de
contrastekker.
FILTER
REGELAAR
SMEERTOESTEL
INWENDIGE
SNELKOPPELING
BUITENKOPPELING
¾” (19.05 MM) HOOFDSLANG MET
AANSLUITSTUK ½” (12.7 mm) AAN DE
MACHINE EN AANSLUITSTUK ¾” (19.05
mm) AAN ANDERE UITEINDE
OPBRENGSTREGELING
OMKEERHEFBOOM
SMEER DE PERSLUCHTMOTOR
HIER DAGELIJKS INDIEN U GEEN
PERSLUCHTLEIDINGSMEERSYSTEEM
GEBRUIKT SMEER INWERKINGSMECHANISME
HIER (Gebruik Sioux-vet van
Categorie nr. 289A)

12
Catalogus- *Geluidsdruk *Geluidsver- *Trilling
nummer: dBA mogen dBA m/s2
4055 92,28 103,62 11,92
4056 92,28 103,62 11,92
4057 92,28 103,62 11,92
4058 92,28 103,62 11,92
4059 92,28 103,62 11,92
4060 92,28 103,62 11,92
*conform *conform *conform
PN8NTC1 PN8NTC1 ISO 8662
GELUIDS-ENTRILLINGSNIVEAUS
INDIENDEMACHINEKRACHTVERLIEST,CONTROLEERHETVOLGENDE:
Luchtdruk
Zorg ervoor dat er voldoende toevoer is aan zuivere, droge lucht aan 90 psi (6.2 bars).
Contrastekkers
Controleer of de contrastekkers niet versleten of gebarsten zijn of los zitten.
Vuil in machine of water in luchtleidingen
Voeg een petroleumoplosmiddel in de aanvoeropening van de machine. Zet de machine aan om het vuil uit de machine te
spoelen. Indien nodig herhaalt u deze handeling. Smeer de persluchtmotor na het uitspoelen. Laat water uit de luchtleidingen
vloeien.
Afmetingvan slang
Zorg ervoor dat de slangen, verbindingsstukken en aansluitstukken conform zijn aan de maatstaven vermeld in
“SLANGENENKOPPELINGEN”bovenaan.
CONFORMITEITSVERKLARING
Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen
aansprakelijkheid desbetreffend, dat de producten
4055, 4056, 4057, 4058, 4059, 4060
producten waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en
voorschriften:
EN 792 (voorstel), EN 292 onderdelen 1&2, ISO 8662, Pneurop PN8NTC1
met inachtneming van hetgeen voorzien is in de richtlijnen
89/392/EEC zoals gewijzigd door de richtlijnen 91/368/EEC & 93/44/EC .
1 juni 2003
Murphy, North Carolina, USA
Datum en plaats:
Gerald E. Seebeck
President
Sioux Tools Inc.
Naam en functie van de verantwoordelijke Handtekening van de verantwoordelijke

13

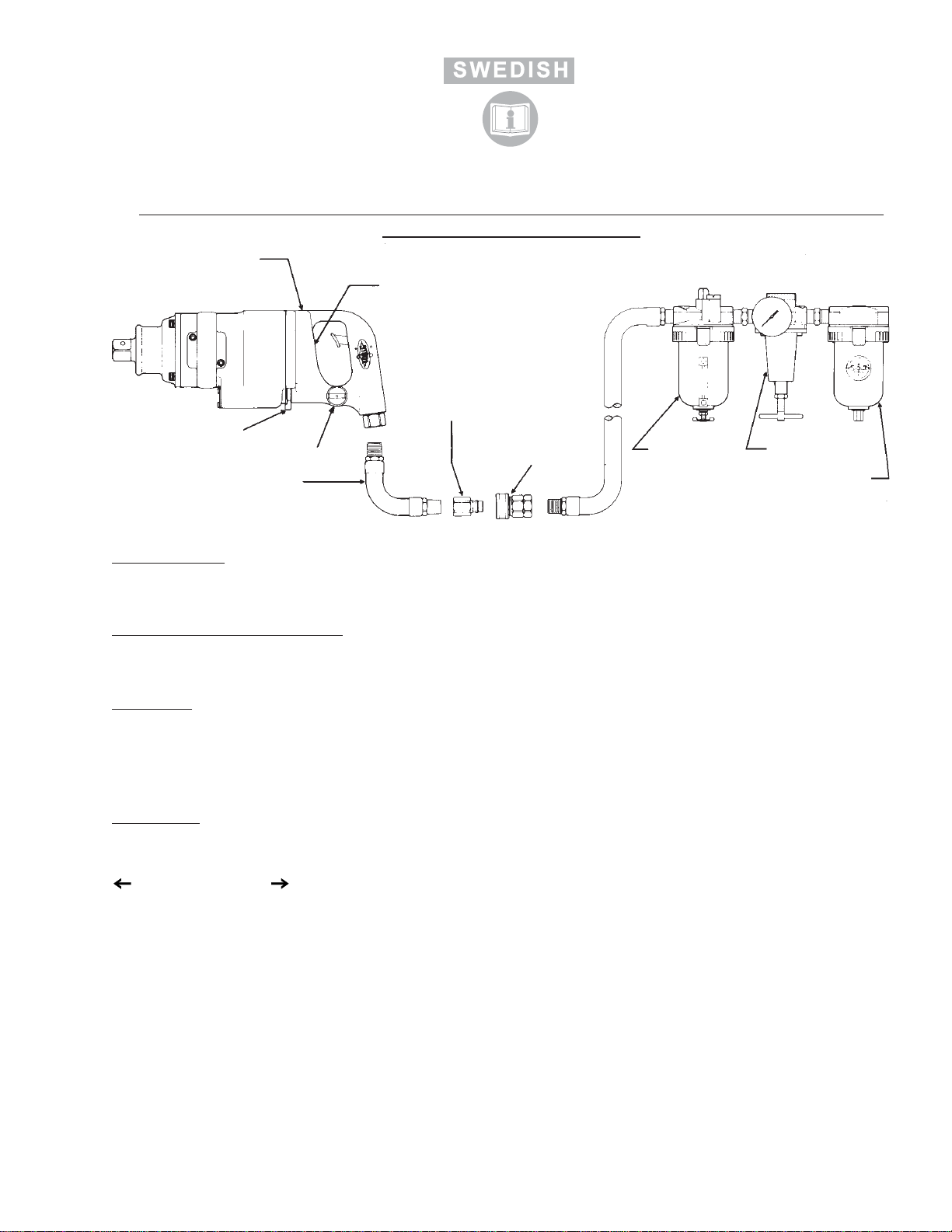

LUFTTILLFÖRSEL
Hur effektivt verktyget fungerar beror på korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en
tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen. Blås luftledningen för att avlägsna vatten
och smuts, som eventuellt kan ha samlats, innan verktyget ansluts.
SLANGOCHSLANGANSLUTNINGAR
Tillförselslangen bör ha en innerdiameter (ID) på minst 19.05 mm. Förlängningsslangar bör ha en ID på minst 19.05 mm. Använd
kopplingar och fattningar med en ID på minst 19.05 mm. Installera en två meter lång kryssarmerad slang mellan verktyget och
snabbkopplingarna ifall snabbkopplingar används.
SMÖRJNING
Använd SIOUX luftmotorolja nr. 289A. En luftslangssmörjapparat, inställd på 6 - 8 droppar per minuter, tillrådes. Om man inte
använder smörjapparat skruvar man loss skruven på ovansidan av handtaget och fyller på kammaren dagligen.
Smörj hammarmekanismen var 40:e timme med maximalt 42,5 g smörjmedel artikelnummer 289A genom smörjnippeln baktill
på verktyget. När hammarmekanismen smörjs om efter service skall man använda 42,5 g smörjmedel artikelnummer 289A.
Se till att alla rörliga delar blir smorda.
ANVÄNDNING
Omkastningavspindelnsrotationsriktning
Spindelns rotationsriktning kontrolleras av riktningsomkastningsspaken som finns framför volymkontrollen.
För moturs rotation. För medurs rotation.
Uteffektsreglage
Uteffektsreglagetär placerad på handtagets vänstersida ochärgraderatfrån minimum till maximum. Ventilen tilluteffektsreglaget
kontrollerar vridmomentets uteffekt av rotationen till vänster och höger. Vrid kontrollratten hela vägen moturs för att få full effekt.
Hylsor
Använd bara slaghylsor som är i god kondition.
Använd djupa hylsor istället för skarvskenor.
Se till att hylsan hålls vinkelrätt mot åtdragaren och att verktyget står rakt i hylsan.
ANVISNINGAR FÖR
SIOUX LUFTSLAGSNYCKLAR NR. 4055, 4056, 4057, 4058, 4059 OCH 4060
Läs och sätt dig in i ”Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar
innanduanvänderdettaverktyg.
RIKTNINGSOMKASTNINGSSPAK
KOPPLING, HANE
REGULA-
TOR FILTER
UTEFFEKTSREGLAGE
KRYSSARMERAD SLANG
(19,05mm) MED FATTNING (12,7
MM) PÅ VERKTYG OCH FATTNING
(19,05 mm) I ANDRA ÄNDAN
SMÖRJ SLAGMEKANISMEN
HÄR. (Använd SIOUX
smörjmedel artikelnummer
289A.)
SNABBKOPPLING,
HONA SMÖRJAPPARAT
OLJA IN LUFTMOTORN
HÄR DAGLIGEN OM INTE
EN
LUFTSLANGSSMÖRJAPPARAT
ANVÄNDS.

14
*Ljudtryck *Ljudeffekt *Vibration
Katalognr. dBA sonido dBA m/s2
4055 92,28 103,62 11,92
4056 92,28 103,62 11,92
4057 92,28 103,62 11,92
4058 92,28 103,62 11,92
4059 92,28 103,62 11,92
4060 92,28 103,62 11,92
*enligt *enligt *enligt
PN8NTC1 PN8NTC1 ISO 8662
LJUD-OCHVIBRATIONSAVLÄSNINGAR
KONTROLLERAFÖLJANDEOMVERKTYGETBLIRSTRÖMLÖST:
Lufttrycket
Se till att det finns tillräckligt med ren, torr luft vid 6,2 bar (90 psig).
Hylsor
Kontrollera att det inte finns några lösa, nötta eller trasiga hylsor.
Smuts eller skräp i verktyget eller vatten i luftledningarna
Tillsätt petroleumbaserat lösningsmedel i verktygets intag. Kör apparaten för att spola ur smuts och skräp ur verktyget. Upprepa
vid behov. Smörj luftmotorn omedelbart efter en urspolning. Tappa ur vatten från luftledningarna.
Slangstorlek
Se till att slangar, kopplingar och fattningar motsvarar specifikationerna i ”SLANG OCH SLANGANSLUTNINGAR” ovan.
FÖRSÄKRANOMÖVERENSSTÄMMELSE
Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna
4055, 4056, 4057, 4058, 4059, 4060
som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:
EN 792 (utkast), EN 292 del 1 och 2, ISO 8662, Pneurop PN8NTC1
i enlighet med villkoren i
89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EC.
1 juni 2003
Murphy, North Carolina, USA
Utfärdningsort och datum
Gerald E. Seebeck
President
Sioux Tools Inc.
Utfärdarens namn och titel Utfärdarens underskrift

15
MEMO

16
Printed In U.S.A.
Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende
Staub enthältChemikalien, dienachweislichKrebs sowieGeburts- bzw. andereFortpflanzungsschäden
hervorrufen.
El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras tareas de construcción contiene
compuestos químicos que podrían provocar cáncer, malformaciones congénitas y otras alteraciones
del aparato reproductor.
La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili
attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato
riproduttivo.
Lespoussières produitespar lestravaux deponçage, sciage,meulage, perçageet autresactivités
dubâtiment contiennentdes substances chimiquesauxpropriétés réputéespour provoquerle cancer,
desmalformations denaissance etd’autre nuisancesà l’égarddes fonctionsde lareproduction.
Somligtdamm somskapas vidanvändning avverktyg försandning, sågning,slipning, borrningsamt
andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och andra
skadorvid fortplantning.
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer, birth defects or other reproductive harm.
Tijdens hetzandstralen, zagen,slijpen,boren enbij anderebouwactiviteiten komener scheikundige
stoffenvrijdie kankerverwekkendzijnen diebij pasgeborenenmisvormingenveroorzaken ofdie
anderevruchtbaarheidsstoornissenkunnenveroorzaken.
