VORWORT
Sicherheitshinweise
• Um die Sicherheit des Benutzers zu gewährleisten, sollten sämtliche Teile des Gerätes regelmäßig auf
Schäden bzw. Verschleiß geprüft werden.
• Falls das Gerät an Dritten weitergegeben wird bzw. andere Personen das Gerät benutzen, sollten sie mit
dem Inhalt dieser Anleitung vertraut sein.
• Das Gerät darf nur von einer Person zum Trainieren benutzt werden.
• Vor der ersten Benutzung und in regelmäßigen Abständen sollte den festen Sitz aller Schrauben, Muttern
und sonstigen Verbindungen überprüft werden.
• Vor dem Trainingsbeginn alle scharfkantige Gegenstände um das Gerät entfernen.
• Mit dem Gerät nur trainieren, wenn es einwandfrei funktioniert.
• Kaputte, verschlissene oder defekte Teile sollten sofort ausgetauscht werden bzw. das Gerät erst dann
weiter benutzt werden, wenn es fachgerecht gewartet bzw. repariert wurde.
• Kinder haben einen natürlichen Spieltrieb und ein Interesse am Experimentieren. Eltern und Aufsichtsper-
sonen sollte dies bewusst sein, damit Situationen vermieden werden, in denen das Gerät unsachgemäß
benutzt wird. Somit können Unfälle vermieden werden.
• Wenn Kindern die Benutzung des Gerätes erlaubt wird, muss ihre psychische und physische Verfasung
und Entwicklung sowie auch ihr Temperament genau berücksichtigt werden. Kinder sollten eingewiesen
werden in die sachgemäße Benutzung des Gerätes und nie ohne Aufsicht trainieren dürfen. Das Gerät ist
kein Spielzeug.
• Das Gerät sollte auf einer genügend großen freien Fläche aufgestellt werden.
• Bei unsachgemäßem und übermäßigem Training sind Gesundheitsschäden möglich.
• Achten Sie darauf, dass Hebel und weitere Einstellmechanismen während des Trainings nicht in den Be-
wegungsbereich hereinragen.
• Das Gerät sollte an einem ebenen Ort aufgestellt und eventuelle Bodenunebenheiten durch geeigneten
Maßnahmen ausgeglichen werden.
• Tragen Sie beim Training nur geeignete Trainingskleidung und –schuhe. Kleidung darf nicht auf Grund
ihrer Form im Gerät hängen bleiben. Schuhe sollten einen festen Halt bieten und eine rutschfeste Sohle
aufweisen.
• Vor der Aufnahme eines Trainingprogramms sollten Sie Ihren Arzt konsultieren. Er kann Auskunft geben,
über die für Sie maximal zu empfehlende Belastung, Trainingsdauer und –ziele sowie auch die Ernährung.
Wichtige Empfehlungen
• Das Gerät genau nach der Montageanleitung aufbauen und nur die für den Aufbau des Gerätes beigefüg-
ten gerätespezischen Einzelteile verwenden. Die Vollständigkeit der Lieferung anhand der Stückliste der
Montageanleitung kontrollieren.
• Das Gerät an einem trockenem, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Um
den Boden besonders gegen Druckstellen und Verschmutzungen zu schützen, legen Sie eine geeignete,
rutschfeste Unterlage unter das Gerät.
• Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur sachgemäß und von entspre-
chend informierten und unterwiesenen Personen benutzt werden.
• Brechen Sie das Training sofort ab, wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere
abnormale Symptome wahrnehmen und suchen Sie umgehend Ihren Arzt auf.
• Kinder und Behinderte sollten das Gerät nur in Anwesenheit einer weiteren Person benutzen, die entspre-
chende Anleitung und Hilfestellung leisten kann.
• Halten Sie sich und Andere fern von sich bewegende Teile des Gerätes während des Trainings.
• Achten Sie auf eine korrekte Einstellung der verstellbaren Teile und auf die markierten maximalen Einstell-
positionen der einzelnen Teile, z.B. Sattel.
• Trainieren Sie nie direkt nach einer Mahlzeit!

3
DE
INHALTSVERZEICHNIS
Inhaltsverzeichnis
Sicherheitshinweise..............................................................................................................................2
Aufbauanleitung....................................................................................................................................4
Computer | Bedienung........................................................................................................................ 11
Teileliste..............................................................................................................................................14

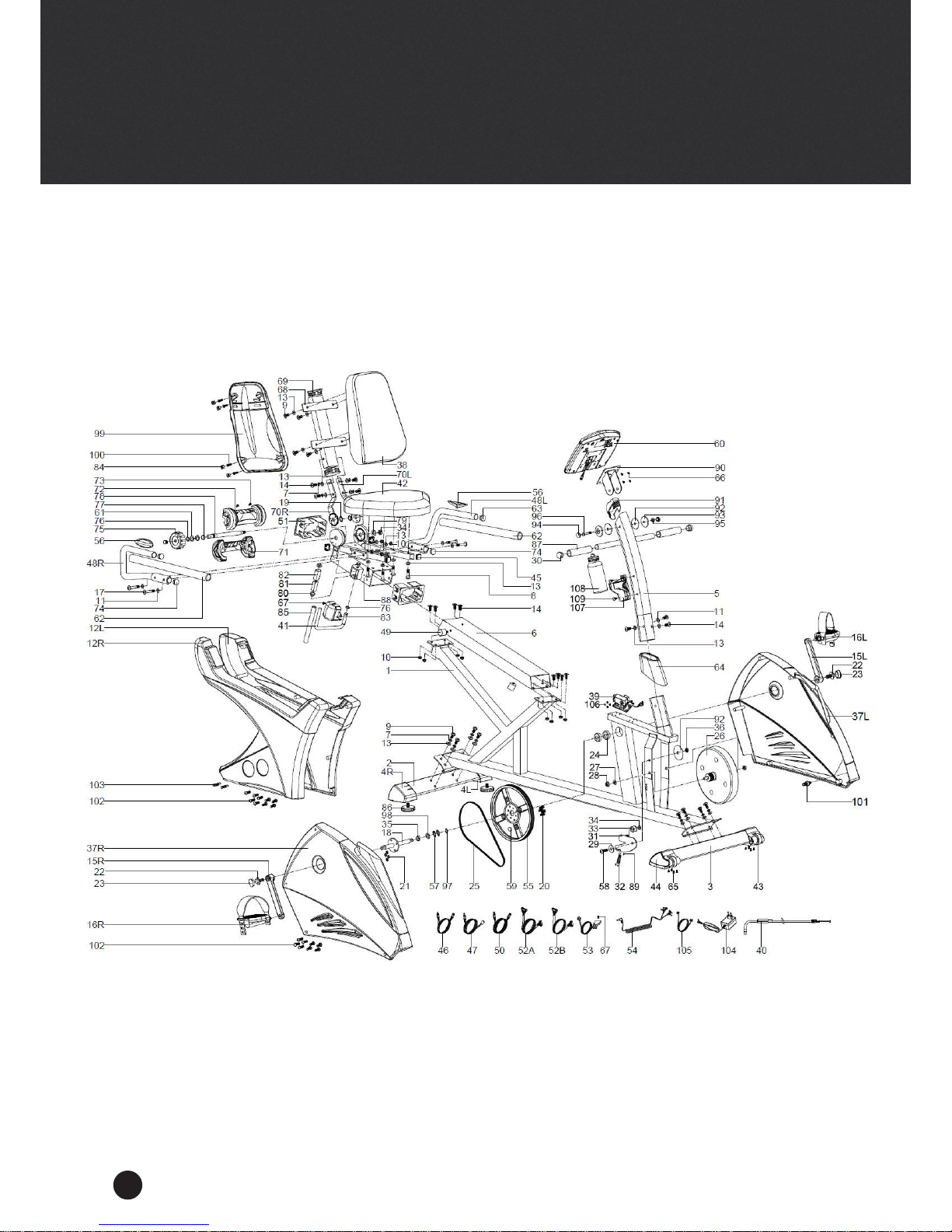

Explosionszeichnung..........................................................................................................................16
Garantiebedingungen / Service..........................................................................................................17
Besuchen Sie auch unsere Webseite
für weitere Informationen
www.skandika.com
Scannen Sie den QR-Code
mit Ihrem Smartphone

4
AUFBAUANLEITUNG

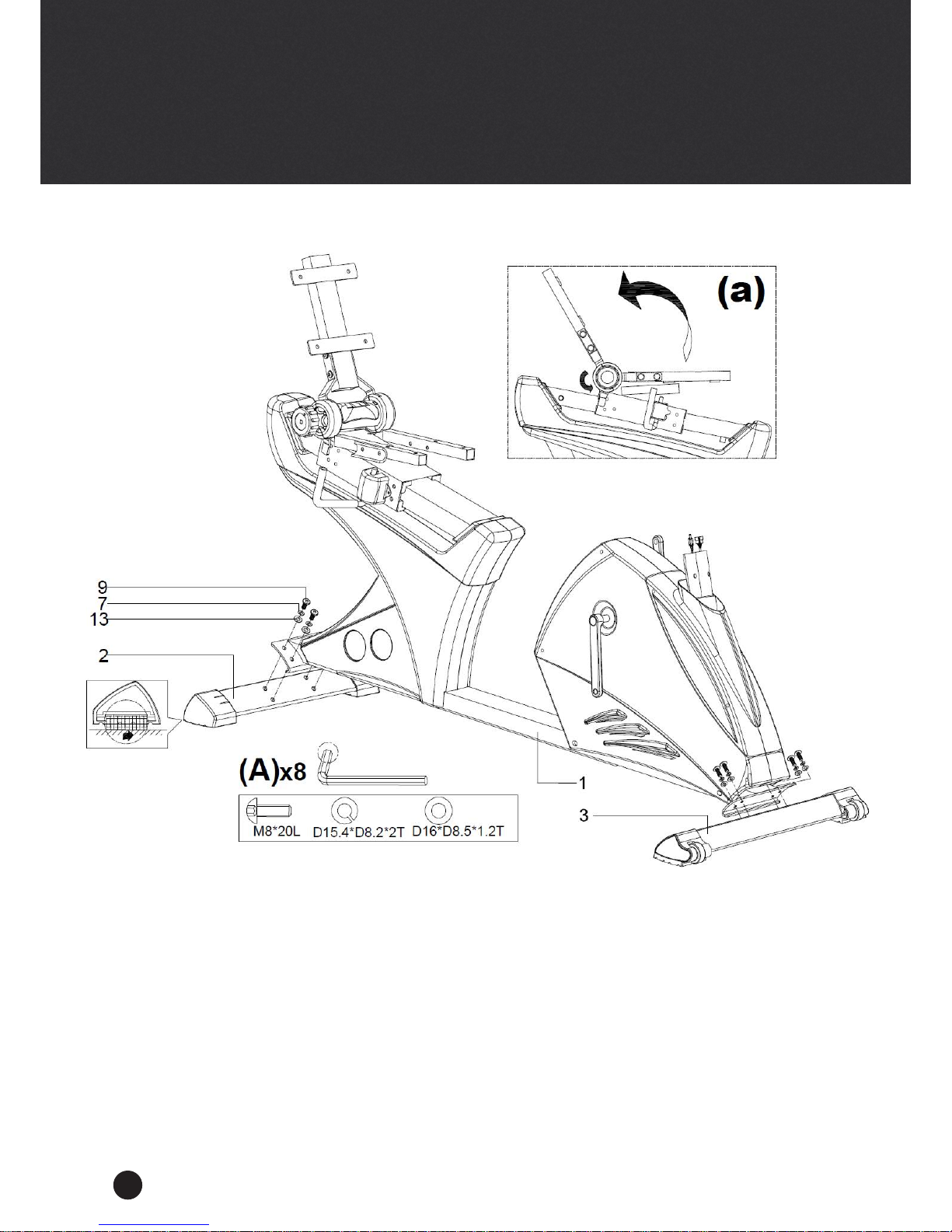

Schritt 1
1. Den vorderen (3) und hinteren Fuß (2) mit Hilfe der Inbusschraube (9), des Federrings (7) und der
Unterlegscheibe (13) an den Grundrahmen (1) befestigen.
2. Die Standfestigkeit verstellen indem Sie das Rädchen in der Abdeckkappe des hinteren Standfu-
ßes drehen.

5
DE
AUFBAUANLEITUNG
Schritt 2
1. Obere Schutzverkleidung (64) auf das Stützrohr (5) schieben.
2. Verbinden mit 2 Satz Kabel: mit dem oberen und unteren Computerkabel (52A& 52B), und mit dem
oberen und mittleren Pulskabel (46 & 50).
3. Obere Schutzverkleidung (64) nach oben schieben und das Stützrohr (5) mit Hilfe der Inbusschrau-
be (14), der Unterlegscheibe (13) und der gebogenen Unterlegscheibe (11) mit dem Grundrah-
men (1) verbinden.

6

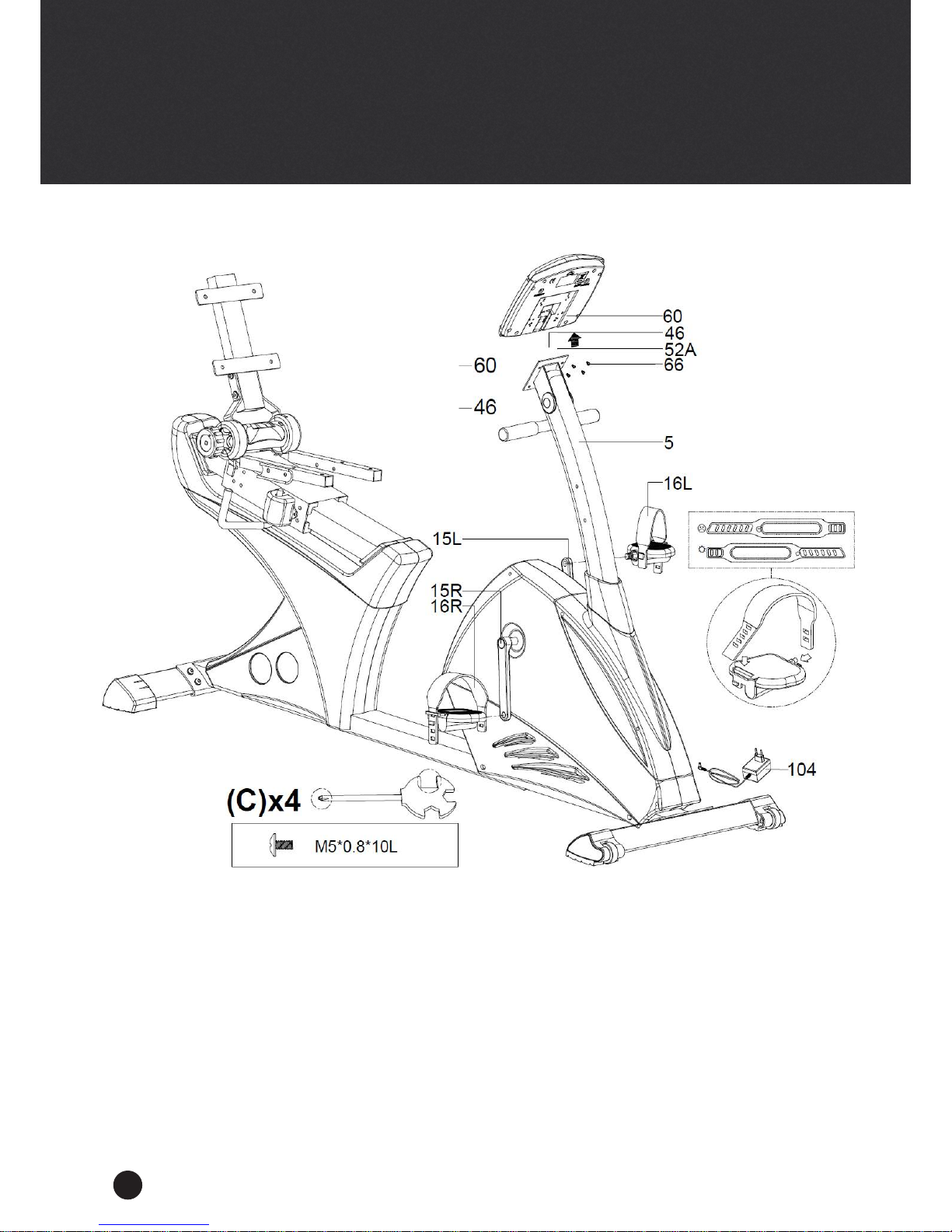

AUFBAUANLEITUNG
Schritt 3
1. Das obere Pulskabel (46) und das obere Computerkabel (52A) mit dem Computer (60) verbinden.
2. Den Computer mit der Schraube (66) befestigen.
3. Das linke und rechte Pedal (16L & 16R) mit den linken und rechten Pedalarmen (15L & 15R) zu-
sammenbauen.

7
DE
AUFBAUANLEITUNG
Schritt 4
1. Der linke und rechte Griff (48L & 48R) mit Hilfe der Inbusschraube (17), der gebogenen Unterleg-
scheibe (11), der Unterlegscheibe (13) und der Nylonmutter (10) mit dem Hauptrahmen (1) verbin-
den.
2. Das Pulskabel (54) mit dem unteren Pulskabel (47) verbinden.

8
AUFBAUANLEITUNG
Schritt 5
1. Den Sitz (42) mit Hilfe der Inbusschraube (9) und der Unterlegscheibe (13) mit dem Stützrohr ver-
binden.
2. Die Rückenlehne mit Hilfe der Inbusschraube (9) und der Unterlegscheibe (13) mit der Rückenleh-
nestütze verbinden.

9
DE
AUFBAUANLEITUNG

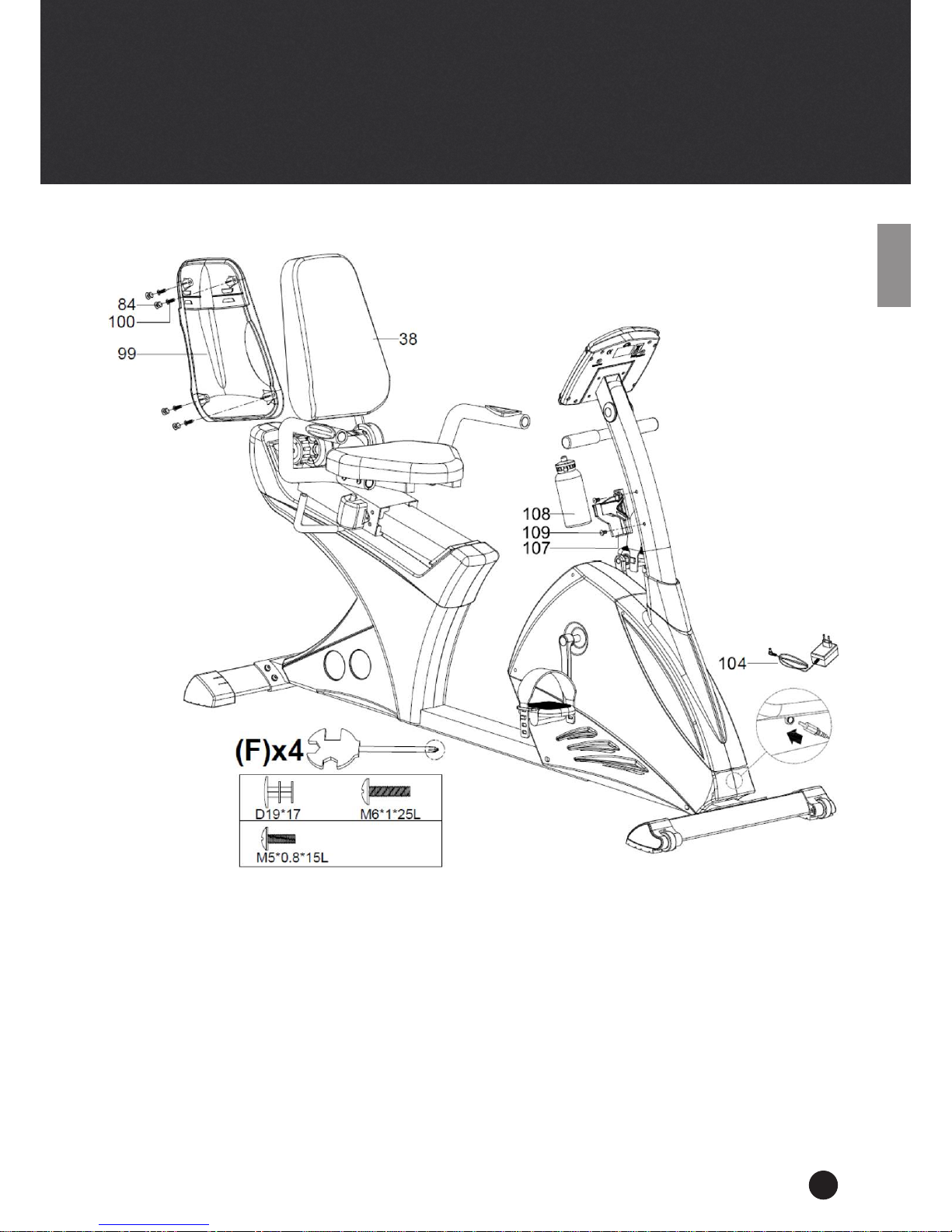

Schritt 6
1. Die Zierblende für die Rückenlehne (99) mit Hilfe der Kreuzschraube (100) mit der Rückenlehne
(38) verbinden.
2. Die runde Endkappe (84) befestigen.
3. Flaschenhalterung (107) mit Hilfe der Schraube (109) befestigen und die Trinkasche (108) in die
Halterung stellen.
4. Adapter (104) verbinden.

10
AUFBAUANLEITUNG
Schritt 7
1. Den Sitz nach vorne bzw. nach hinten verstellen.
2. Die Rückenlehne mit dem Knauf (75) verstellen.

11
DE
COMPUTER | BEDIENUNG
Dieses Produkt benutzt das UM Serienmotorsystem.
1. POWER ON
Ein Signalton ertönt, wenn das Gerät angeschlossen wird (6V, 1000MA) und alle LCDs leuchten 2
Sekunden lang auf. Das Gerät wählt dann den Trainingsmodus.
3. BENUTZERDATEN
U0~U4 sind persönliche Programme. Benutzer sollten Angaben über Geschlecht, Alter, Größe und
Gewicht eingeben. Diese Daten in U1 bis U4 werden gespeichert. U0 ist für gelegentliche Nutzer.
VORGANG
1. Auswählen ob Nutzer U0/U1/U2/U3/U4 mit der UP Taste.
2. Auswählen ob männlich (MALE) oder weiblich (FEMALE) mit der UP Taste.
3. Alter (AGE) auswählen (Ausgangsposition: 30 Jahre) mit UP/DOWN Tasten.
4. Größe (Ht: HEIGHT) auswählen mit UP/DOWN Tasten.
5. Gewicht (Wt: WEIGHT) auswählen mit UP/DOWN Tasten.
6. Eingabe bestätigen mit der ENTER Taste.
FUNKTION
SCAN: wechselt zwischen Watt/Kalorien und U/Min/Geschwindigkeit. 6 Sek/Anzeige
U/MIN: 0 ~ 15 ~ 999
GESCHWINDIGKEIT: 0.0 ~ 99.9 km/h MANUELL: 1 ~ 16 Level
ZEIT: 0:00 ~ 99:59 PROGRAM: P1 ~ P12
DISTANZ: 0.00 ~ 99.99 km WATT KONSTANT: 10 ~ 350
KALORIEN: 0 ~ 999 PERSONAL: U1 ~ U4
WATT: 0 ~ 999 H.R.C.: 55%, 75%, 90%, IND (ZIEL)
HERZSYMBOL: blinkt AN / AUS BENUTZERDATEN: U0 ~ U4 (U1~U4
PULS: P ~ 30 ~ 240,
gespeicherte Benutzerdaten)
max. Wert verfügbar
KONTROLLMODUS
MANUAL / PROGRAM
WATT/PERSONAL/HRC
RESET - Reset Originaleinstellung
bzw. 2 Sek. gedrückt halten für
Reset aller Einstellungen
START / STOP Training /
Übung
ERHOLUNG
ZEIT: 00:00 (MIN:SEK)
U/Min / GESCHWINDKT.
Kilometer pro Std. (km/h)
PROGRAMMZEICHNUNG (P1-P12) WATT /KALORIEN
BENUTZERDATEN
Auf - Widerstand wählen/
erhöhen
Ab - Widerstand vermindern
PULS / HRC
DISTANZANZEIGE
ENTER - Funktionswert
bestätigen & neuen
Modus wählen

12
COMPUTER | BEDIENUNG
• AGENDA/GESCHLECHT: FRAU / MANN Symbol wählen
• ALTER: 10-25-99
• GRÖSSE: 100-160-200 (CM) / 40-60-80 (INCH)
• GEWICHT: 20-50-150 (KG) / 40-100-350 (LB)
BESCHREIBUNG DER FUNKTIONEN
MANUELL
Den Trainingswiderstand mit dem Punktraster einstellen und dann, wenn nötig, die Trainingspara-
meter ZEIT/DISTANZ/KALORIEN/PULS ebenfalls einstellen. Das manuelle Programm wird mit der
START/STOP Taste gestartet.
1. ZEIT (TIME) eingeben mit den UP/DOWN Tasten (0:00 bis 99:00).
2. DISTANZ (DISTANCE) eingeben mit den UP/DOWN Tasten (0.00~99.50 km).
3. KALORIEN (CALORIES) eingeben mit den UP/DOWN Tasten (0~990).
4. Ziel PULS (PULSE/HEART RATE) eingeben mit den UP/DOWN Tasten (P~30~240).
5. Bestätigen Sie jede Eingabe mit der ENTER Taste.
6. Falls Sie die Werte nicht eingeben möchten (ZEIT/DISTANZ/KALORIEN/PULS) drücken Sie die
START/STOP Taste um Ihr Workout sofort zu starten.
PROGRAMM
12 automatische Programme mit kontrollierten Übungen (P1~P12).
Während die PROGRAMMZEICHNUNG blinkt, kann der
Trainingswiderstand eingestellt werden.
1. Wählen Sie ein Workoutprogram (P1-P12).
2. Während des Programs können Sie mit den UP/DOWN
Tasten den Widerstand erhöhen.
3. ZEIT (TIME) eingeben mit den UP/DOWN Tasten (0:00 bis 99:00).
4. DISTANZ (DISTANCE) eingeben mit den UP/DOWN Tasten (0.00~99.50 km).
5. KALORIEN (CALORIES) eingeben mit den UP/DOWN Tasten (0~990).
6. Ziel PULS (PULSE/HEART RATE) eingeben mit den UP/DOWN Tasten (P~30~240).
7. Bestätigen Sie jede Eingabe mit der ENTER Taste.
WATT KONSTANT
Die WATT Werte können individuell eingestellt werden, zwischen 10-350 Watt. Benutzen Sie hierfür
die UP/DOWN Tasten und drücken Sie dann die START/STOP Taste, um den Wert einzustellen.
1. Wählen Sie einen konstanten Watt Wert indem Sie die UP/DOWN Tasten betätigen während Sie
trainieren.
2. ZEIT (TIME) eingeben mit den UP/DOWN Tasten (0:00 bis 99:00).
3. DISTANZ (DISTANCE) eingeben mit den UP/DOWN Tasten (0.00~99.50 km).
4. KALORIEN (CALORIES) eingeben mit den UP/DOWN Tasten (0~990).
5. Ziel PULS (PULSE/HEART RATE) eingeben mit den UP/DOWN Tasten (P~30~240).
6. Bestätigen Sie jede Eingabe mit der ENTER Taste.

13
DE
COMPUTER | BEDIENUNG
BENUTZERPROGRAMM
Gestalten Sie Ihr eigenes Programmprol U1-U4, indem Sie den Trainingswiderstand für jeden Ab-
schnitt individuell einstellen. Das Programmprol wird automatisch gespeichert.
Mit U0 können Sie ähnlich verfahren, das Prol kann jedoch nicht gespeichert werden.
1. Wählen Sie den Trainingswiderstand von 1-16 Punktraster mit den UP/DOPWN Tasten.
2. Bestätigen Sie jede Widerstandseingabe mit der ENTER Taste.
3. ZEIT (TIME) eingeben mit den UP/DOWN Tasten (0:00 bis 99:00).
4. DISTANZ (DISTANCE) eingeben mit den UP/DOWN Tasten (0.00~99.50 km).
5. KALORIEN (CALORIES) eingeben mit den UP/DOWN Tasten (0~990).
6. Ziel PULS (PULSE/HEART RATE) eingeben mit den UP/DOWN Tasten (P~30~240).
7. Bestätigen Sie jede Eingabe mit der ENTER Taste.
H.R.C. - HERZFREQUENZKONTROLLE
Wählen Sie Ihre eigene Zielherzfrequenz oder wählen Sie eines der gespeicherten Programme 55%,
75% oder 90%. Geben Sie Ihr Alter in die Benutzerdaten ein, damit die Herzfrequenz korrekt einge-
stellt wird. Wenn Sie Ihre Zielfrequenz erreicht haben, blinkt die PULS Anzeige, je nach gewähltem
Programm.
55% - DIÄTPROGRAMM; 75% - GESUNDHEITSPROGRAMM; 90% - SPORTSPROGRAMM
ZIEL - VOM BENUTZER EINGESTELLTE HERZFREQUENZ
1. Wählen Sie Ihre Zielfrequenz oder eines der gespeicherten Programme (55%, 75%, 90% oder Ziel) .
2. Wählen Sie Ihre Zielfrequenz im LCD Fenster 30-240.
3. ZEIT (TIME) eingeben mit den UP/DOWN Tasten (0:00 bis 99:00).
4. DISTANZ (DISTANCE) eingeben mit den UP/DOWN Tasten (0.00~99.50 km).
5. KALORIEN (CALORIES) eingeben mit den UP/DOWN Tasten (0~990).
ERHOLUNG
Die Taste ERHOLUNG (RECOVERY) nach Beendigung des Trainings drücken. Für eine korrekte
Funktion benötigt ERHOLUNG die Eingabe Ihrer Herzfrequenz. ZEIT zählt ab 1 Minute und anschlie-
ßend wird Ihr Fitnesslevel von F1 bis F6 angezeigt.
ACHTUNG: während RECOVERY läuft funktionieren keine weiteren Anzeigen.
Verfassung Ergebnis Herzfrequenz
Ausgezeichnet F1 über 50
Gut F2 40 - 49
Durchschnittlich F3 30 - 39
Ausreichend F4 20 - 29
Training nicht ausreichend F5 10 - 19
Sie müssen sich verbessern F6 unter 10
TASTEN
1. ENTER Eingabe wählt Funktion aus bzw. bestätigt Eingabe
2. UP Auf erhöht Wert der Funktion
3. DOWN Ab reduziert Wert der Funktion
4. RESET Zurückstellen stellt alle Werte aufAusgangsposition zurück
5. START/STOP Start/Stop
6. RECOVERY Erholung Fitnesstest: Ihre Erholungsgeschwindigkeit wird gemessen

14
TEILELISTE
Nr. Bezeichnung Spez. Stk.
1 Vorderer Grundrahmen JD-9101 1
2 Hinterer Fuß 95.4*50.6*2.0Tx500L 1
3 Vorderer Fuß 95.4*50.6*2.0T*450 1
4L Fußkappe hinten links
(Dreieck) 103*68*83 1
4R Fußkappe hinten rechts
(Dreieck) 103*68*83 1
5 Stützrohr JD-9101 1
6 Verstellbarer Balken 50*100*2.0T*740L 1
7 Federring D15.4xD8.2x2T 8
8 Inbusschraube M8*1.25*40 4
9 Inbusschraube M8*1.25*20L 12
10 Nylonmutter M8*1.25*8T 12
11 Unterlegscheibe gebogen D22*D8.5*1.5T 5
12L Kettenverkleidung links 1
12R Kettenverkleidung rechts 1
13 Unterlegscheibe D16xD8.5x1.2T 22
14 Inbusschraube M8x1.25x15L 15
15L Pedalarm links 6 1/2“x9/16“-20UNF 1
15R Pedalarm rechts 6 1/2“x9/16“-20UNF 1
16L/R Pedal JD-22A 9/16“ 1
17 Inbusschraube M8*1.25*70 4
18
Pedalarmachse Schweißsatz 1
19 C-Ring S-16(1T) 2
20 Schraube M6x1.0x15L 4
21 Nylonmutter M6x1.0x6T 4
22 Schraube M8x1.25x25 2
23 Schraubenabdeckung D23x6.5 2
24 Tretlager #6003ZZ 2
25 Riemen (mit Laufrillen) 420 PJ6 1
26 Magnetsystem D274x122L 1
27 Unterlegscheibe D22*D10*2T 1
28 Sicherheitsschraube 3/8“-26UNFx6.5T 2
29 Unterlegscheibe D25*D8.5*2.0T 1
30 Endabdeckkappe D25.4x31L 2
31 Befestigungsblech 1
32 Feder D3*D17*65L 1
33 Spannbügel D23.8xD38x24 1
34 Nylonmutter M10x1.5x10T 1
35 Abstandsplatte D22.5*D17.2*6.4T 1
36 Nylonmutter M8*1.25*8T 1
37L Kettenverkleidung links 1
37R Kettenverkleidung rechts mit Loch 1
38 Rückenlehne 422*404.6*57.2 1
39 Motor 1
Nr. Bezeichnung Spez. Stk.
40 Seilzug D1.2*520 1
41 Verstellbares Rohr D12*122*162 1
42 Sitz 348*270*52 1
43 Fußabdeckkappe (Transfer) 123*70*110 1
44 Fußabdeckkappe (verstell-
bar) 123*70*110 1
45 Abdeckkappe rechteckig 25*25*13L 4
46 Oberes Pulskabel 750L 1
47 Unteres Pulskabel 1820L 1
48L Griff links Schweißsatz 1
48R Griff rechts Schweißsatz 1
49 Puffer D20*10L*M8*1.25 2
50 Mittleres Pulskabel 900L 1
51 Distanzstück 125*75*53 2
52A Oberes Computerkabel 750L 1
52B Unteres Computerkabel 600L 1
53 Sensorkabel 200L 1
Kreuzschraube M5x0.8x12L 1
54 Pulskabel 800L 1
55 Riemenscheibe D255x17 1
56 Griff H008 2
57
Unterlegscheibe D22xD17x0.3T 2
58 Schraube M8*1.25*25L 1
59 Magnet rund M51 1
60 Computer UM-6626L2-7 1
61 Unterlegscheibe D24xD16x1.5T 2
62 Überzug D23*4T*540L 2
63 Endstück D25.4x28L 2
64 Obere Schutzverkleidung 1
65 Schraube ST4*1.41*15L 8
66 Kreuzschraube M5*10L 4
67 Kreuzschraube M5x0.8x10L 2
68 Rückenlehnestütze 1
69 Abdeckkappe rechteckig 30x60x15 2
70L Befestigungsplatte links 159.4*71*5T 1
70R Befestigungsplatte rechts 159.4*71*5T 1
71 Zierblende hinten D91*220L 1
72 Zierblende vorne D91*220L 1
73 Runde Kreuzschraube ST4x20L 2
74 Abdeckkappe rund D1“*17 2
75 Knauf D61*46 1
76 C Ring S-12(1T) 3
77 Abstandsplatte D19xD13.1x4T 1
78 Achse D15.9*D13*219L 1

15
DE
TEILELISTE
Nr. Bezeichnung Spez. Stk.
79 Unterlegscheibe D24*D13.5*2.5T 1
80 Distanzstück D29*D12.1*9T 2
81 Puffer 40.5*28.5*6T 1
82 Stopperrohr 53*41*38 1
83 Kleine Schutzabdeckung 95.4*69*49.3 1
84 Endkappe rund 6/8“x17 5
85 Überzug D10*245L*3T,HDR 1
86 Verstellbares Rad D59*M10*40L 2
87 Überzug D23*4T*150L 2
88 Sitzstange 1
89 Plastikabdeckung D3*30L 2
90 Computerbefestigungsplatte 1
91 Endkappe oval 40*80*63.5 1
92 Unterlegscheibe D50*D10*1.0T 3
93 Achsenabdeckung D60*13.5L 2
94 Kappe D29.1*13L 2
Nr. Bezeichnung Spez. Stk.
95 Nylonmutter M8*1.25*8T 1
96 Schraube M8*1.25*60L 1
97 C Ring S-17(1T) 1
98 Unterlegscheibe D23*D17.2*1.5T 1
99 Zierblende für Rückenlehne 1
100 Kreuzschraube M6*1.0*25L 4
101 Stift D6*26.5*7.7 1
102 Kreuzschraube ST4.2x1.4x20L 17
103 Kreuzschraube ST4.2*20L 2
104 Adapter Ausgang: 6V 1
105 Stromkabel 900L 1
106 Kreuzschraube ST4.2*1.4*15L 4
107 Trinkaschenhalterung 120*87*3T 1
108 Trinkasche 1
109 Kreuzschraube M5*0.8*15L 2
Hinweise zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpa-
ckung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofi-
chen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

16
EXPLOSIONSZEICHNUNG
Bei mechanischen Schwierigkeiten jeglicher Art nutzen Sie bitte nachfolgende Explosionszeich-
nung. Hier sind alle Teile mit einer spezischen Nummer gekennzeichnet. Bitte nennen Sie uns diese
Nummer,um das Teil gegebenenfalls im Laufe der Garantiezeit kostenlos zu ersetzen. Auch die Ver-
sandkosten werden von Skandika getragen.
NutzenSie zur exakten BestimmungderTeile, falls notwendig,bitte daskostenlose Benutzerhandbuch
im pdf-Format auf www.skandika.com. Hier kann die Zeichnung bis zu 500% vergrößert werden.

17
DE
Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:
1. WirbehebenkostenlosnachMaßgabederfolgendenBedingungen(Nummern2-5)SchädenoderMän-
gelamGerät,dienachweislichaufeinenFabrikationsfehlerberuhen,wennSieunsunverzüglichnach
Feststellung und innerhalb von 24 Monaten nach Lieferung an den Endabnehmer gemeldet werden.
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff. Eine
Garantiepicht wird nicht ausgelöst: durch geringfügige Abweichungen der Soll-Beschaffenheit, die
für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind; durch Schäden aus chemischen
und elektrochemischen Einwirkungen; durch Eindringen von Wasser sowie allgemein durch Schä-
den höherer Gewalt.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich
instand gesetzt oder durch einwandfreie Teile ersetzt werden. Die Kosten für Material undArbeits-
zeit werden von uns getragen. Instandsetzungen amAufstellungsort können nicht verlangt werden.
Der Kaufbeleg mit Kauf- und/oder Lieferdatum ist vorzulegen. Ersetzte Teile gehen in unser Eigen-
tum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen wer-
den, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ergänzungs- oder
Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind. Ferner wenn das
Gerät durch den Einuss höherer Gewalt oder durch Umwelteinüsse beschädigt oder zerstört ist,
bei Schäden, die durch unsachgemäße Behandlung - insbesondere Nichtbeachtung der Betriebs-
anleitung - oder Wartung aufgetreten sind oder falls das Gerät mechanische Beschädigungen
irgendwelcherArt aufweist. Der Kundendienst kann Sie nach telefonischer Rücksprache zur Repa-
ratur bzw. zum Tausch von Teilen, welche Sie zugesandt bekommen, ermächtigen. In diesem Fall
erlischt der Garantieanspruch selbstverständlich nicht.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue
Garantiefrist in Gang.
5. Weitergehende oder andereAnsprüche, insbesondere auf Ersatz außerhalb des Gerätes entstan-
dener Schäden, sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlos-
sen.
6. Unsere Garantiebedingungen, die Voraussetzungen und Umfang unserer Garantiebedingungen
beinhalten, lassen die vertraglichen Gewährleistungsverpichtungen des Verkäufers unberührt.
7. Verschleißteile unterliegen nicht den Garantiebedingungen.
8. Der Garantieanspruch erlischt bei nicht bestimmungsgemäßem Gebrauch, insbesondere in Fit-
ness-Studios, Rehabilitationszentren und Hotels. Selbst wenn die meisten unserer Geräte qualita-
tiv für den professionellen Einsatz geeignet sind, erfordert dies gesonderter gemeinsamer Verein-
barungen.
Für Ersatzteile kontaktieren Sie bitte folgende E-Mail-Adresse: [e-mail]
Für alle anderen Fragen rund um das Produkt
stehen wir Ihnen auch gerne unter folgender Telefonnummer zur Verfügung: 01805 - 015473
(0,14€ / Min. aus dem deutschen Festnetz, max. 0,42€ / Min. aus den deutschen Mobilfunknetzen)
Servicezeiten: Mo - Fr: 08:00 - 18:00 Uhr, Sa: 09:00 - 14:00 Uhr
Service durch: MAX Trader GmbH, Wilhelm-Beckmann-Straße 19, 45307 Essen, Deutschland
GARANTIEBEDINGUNGEN / SERVICE

18
WELCOME
Safety Instructions
• In order to ensure the safety of the user, all the parts of the equipment should be checked regularly for
damages and wear and tear.
• If the equipment has to be handed over to a third party or if another person has to use it, they should be
acquainted with the contents of this instruction manual.
• The equipment is permitted to be used only by one person for the purpose of workout.
• Before the rst use and at regular intervals, it should be checked if the screws, nuts and other connections
are tight.
• Before the workout begins, all the objects with sharp edges around the equipment should be cleared away.
• Work out with the equipment only when it functions perfectly.
• Children have a natural play instinct and interest to experiment. Parents and supervisors should be aware
of this so that the improper use of the equipment can be avoided. Thus, accidents can be avoided
• If the children are allowed to use the equipment, their mental and physical health and history
should be specically considered. Children should be briefed to use the equipment properly and should
never be allowed to work out without supervision. The equipment is not a toy.
• The equipment should be placed in a sufciently large open area.
• There is a possibility of damage to health due to inappropriate and excessive workout.
• Please take care that the lever and other adjusting mechanisms do not protrude in the range of motion
during the workout.
• The equipment should be placed on an even surface and the possible unevenness of the oor shall be
compensated with appropriate measures.
• Wear suitable sportswear and sports shoes during the workout. The sportswear should not get stuck in the
equipment due to its form. The shoes should have a rm grip and antiskid sole.
• Before taking up a gym training program, you should consult your doctor. He can give information about the
maximum recommended weight, workout duration and workout goals as well as the diet.
Important Recommendations
• Setup the equipment exactly according to the assembly instructions and use only the accompanying
equipmentspecic individual parts for setting up the equipment. Check the delivery for completeness with
the help of the parts list of the assembly instructions.
• Place the equipment on a dry, even surface and protect it from moisture and humidity. In order to protect
the oor from drag marks and stains, place a suitable antiskid mat under the equipment.
• Generally it holds that the sports equipments are not a toy. Thus, they are allowed to be used in a proper
manner and by appropriately informed and instructed individuals.
• Abort the training immediately if you experience dizziness, nausea, chest pain or other abnormal symptoms
and see your doctor immediately.
• Children and handicapped people should use the equipment only in the presence of another person, who
can provide appropriate guidance and assistance.
• Keep yourself and others away from the moving parts of the equipment during the workout.
• Ensure correct setting of the adjustable parts and the marked maximum setting positions of the individual
parts, e.g. saddle.
• Never workout directly after a meal!

GB
19
Visit our Webseite
for more information
www.skandika.com
Scan the QR-Code
with your smartphone
CONTENTS
Contents
Safety Instructions..............................................................................................................................18
Assembly............................................................................................................................................20
Operating instructions Computer........................................................................................................27
Parts List.............................................................................................................................................30
Exploded Assembly Drawing..............................................................................................................32
Garantiebedingungen / Service..........................................................................................................33

20
ASSEMBLY
STEP 1
1. Fix the front (3) and rear foot (2) to the base frame with the help of the Phillips screw (9), lock
washer (7) and the at washer (13).
2. Adjust the stability by rotating the small wheels in the casing cap of the rear base.
