Herzlichen Glückwunsch zu Ihrer Wahl des SkyRC D200 neo AC/DC Multi-Function Smart Charger. Als
aktualisierte Version des D200 wird Sie dieses Ladegerät auf eine aufregende und angenehme Reise in die Welt
der Modellflugzeuge mitnehmen. Das D200 neo verfügt über zwei unabhängige Ladeschnittstellen und
unterstützt die meisten Akkus in der RC-Branche. Als Ladegerät mit zwei Eingängen kann es für verschiedene
Ladeszenarien verwendet werden. Wir haben nicht nur die sorgfältig gestaltete Benutzeroberfläche und die
leistungsstarken Funktionen des T1000 übernommen, sondern auch die SkyCharger-App-Steuerung, die Charger
Master-Steuerung für Windows/Mac OS und PD/QC3.0-Schnellladung hinzugefügt. So kann es den Ladeanforde-
rungen verschiedener Benutzer für verschiedene Szenarien in großem Umfang gerecht werden. Das neue
Erscheinungsbild und die neu aufgerüstete Scroll-Button-Steuerung machen den Ladevorgang bequemer und
einfacher.
Bitte lesen Sie vor der ersten Anwendung die Anweisungen, Warnungen und Sicherheitstipps sorgfältig durch.
Ein falsches Aufladen eines Akkus oder die Verwendung des Ladegeräts auf die falsche Weise kann zu einem
Brand oder einer Explosion führen. Wir wünschen Ihnen eine angenehme Erfahrung mit diesem Ladegerät.
1x SkyRC D200 neo Ladegerät 1x Anleitung (engl.) 1x AC-Netzanschlusskabel

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 2.
Aufbau
DC-Eingang (10-30V)
AC-Eingang (100-240V)
Scrollrad zur Parameter
Auswahl und Start des
Vorgangs
Typ-C PD/QC3.0 Ausgang
LCD Display
Smarter Lüfter
Externer
Entladeanschluss
Wechsel zwischen
Anschluss A und B
XT60-Ausgang
Balanceranschluss
Spezifikationen
Wert Spezifikation
Modell D200 neo
Eingangsspannung AC 100-240V (50/60Hz)
DC 10-30V
30.0-35.0A
Eingangsstrom

SKYRC D200 neo Instruction Manual
3. oen002DCRYKS
Wert Spezifikation
Ladeleistung AC 200W MAX
DC 400W x2 MAX
Entladeleistung
Hauptanschluss 10W x2
Balanceranschluss 37W MAX
Externer Entladeanschluss 350W MAX
0.1-20.0A
20.0-35.0A
0.1-2.0A
0.1-40.0A
1.5A MAX
Ladestrom
LiPo/LiFe/LiIon/LiHV/
NiMH/NiCd/Pb
LiPo/LiFe/LiIon/LiHV/
NiMH/NiCd/Pb
Parallel
Entladestrom
Externes Entladen
Balancerstrom LiPo/LiFe/LiIon/LiHV
Akkutyp
LiPo/LiFe/LiIon/LiHV 1-6S
NiMH/NiCd 4-15S
Pb 3S/6S/12S
Betriebsmodi
LiPo/LiFe/LiIon/LiHV Balance Laden (CHG), Laden, Entladen, Lagern, Parallel
NiMH/NiCd Laden, Re-Peak, Zyklus L-E, Zyklus E-L, Entladen
Pb Normal, Laden AGM, Kalt Laden, Entladen
DC-Ausgang Spannung 5-27V
1.0-15.0A
5V 3A, 9V 2A, 12V 1.5A 18W
5V 3A, 9V 2.2A, 12V 1.67A 20W
Strom
QC3.0
USB Typ-C
Ausgang PD
Größe Länge x Breite x Höhe 116 x 110 x 79mm
Gewicht Nettogewicht 602g

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 4.
Warnungen
Das D200 neo ist nicht für den Gebrauch durch Personen mit eingeschränkten körperlichen, sensorischen oder
geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis vorgesehen, es sei denn, sie wurden von einer für
ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen, wie das Ladegerät zu verwenden ist.
Wenn Sie bei der Verwendung dieses Produkts keine Vorsicht walten lassen und nicht den folgenden
Warnungen entsprechen, kann dies zu Fehlfunktionen des Produkts, elektrischen Problemen, übermäßiger
Hitze, BRÄNDEN und letztendlich Verletzungen und Sachschäden führen.
Lassen Sie niemals Akkus während des Ladevorgangs unbeaufsichtigt.
Laden Sie niemals Akkus über Nacht auf.
Versuchen Sie niemals, tote, beschädigte oder nasse Akkupacks aufzuladen.
Versuchen Sie niemals, einen Akkupack mit unterschiedlichen Akkutypen aufzuladen.
Laden Sie niemals Akkus an extrem heißen oder kalten Orten oder an einem Ort in direktem Sonnenlicht
auf.
Laden Sie niemals einen Akku auf, wenn das Kabel eingeklemmt oder kurzgeschlossen wurde.
Schließen Sie niemals das Ladegerät an, wenn das Netzkabel eingeklemmt oder kurzgeschlossen wurde.
Versuchen Sie niemals, das Ladegerät zu demontieren oder ein beschädigtes Ladegerät zu verwenden.
Schließen Sie Ihr Ladegerät niemals gleichzeitig an eine AC- und eine DC-Stromquelle an.
Verwenden Sie das Ladegerät immer mit dem richtigen Lade- und Entladeprogramm.
Verwenden Sie nur wiederaufladbare Akkus, die für die Verwendung mit diesem Ladegerät ausgelegt sind.
Verwenden Sie das Ladegerät niemals auf Autositzen, Teppichen oder ähnlichen Oberflächen.

SKYRC D200 neo Instruction Manual
5. oen002DCRYKS
Standard-Akkuparameter
Wählen Sie den richtigen Betriebsmodus gemäß den Akkuparametern.
Falsche Einstellungen können dazu führen, dass der Akku brennt oder sogar explodiert.
LiPo Lilon LiFe LiHV NiMH NiCd Pb
Nominal-
spannung
Max.
Ladespannung
Lager-
spannung
Erlaubter
Schnelllade-
strom
Min. Entlade-
spannung
3.7V/Zelle 3.6V/Zelle 3.3V/Zelle 3.8V/Zelle 1.2V/Zelle 1.2V/Zelle 2.0V/Zelle
4.2V/Zelle 4.1V/Zelle 3.6V/Zelle 4.35V/Zelle 1.5V/Zelle 1.5V/Zelle 2.4V/Zelle
3.8V/Zelle
≤1C ≤1C ≤4C ≤1C ≤0.4C1C-2C1C-2C
3.0-3.3V/
Zelle
2.9-3.2V/
Zelle
2.6-2.9V/
Zelle
3.1-3.4V/
Zelle
1.8-2.0V/
Zelle
0.1-1.1V/
Zelle
0.1-1.1V/
Zelle
3.7V/Zelle 3.3V/Zelle 3.85V/Zelle N/V N/V N/V

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 6.

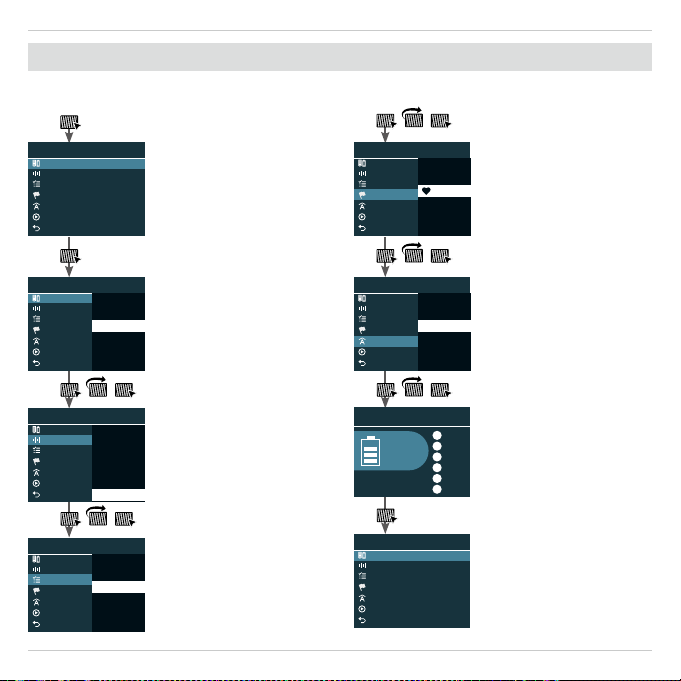

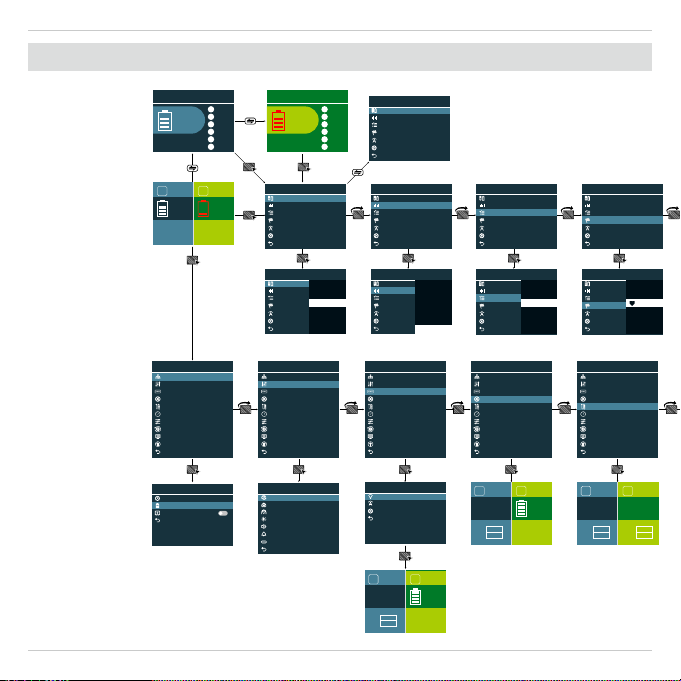

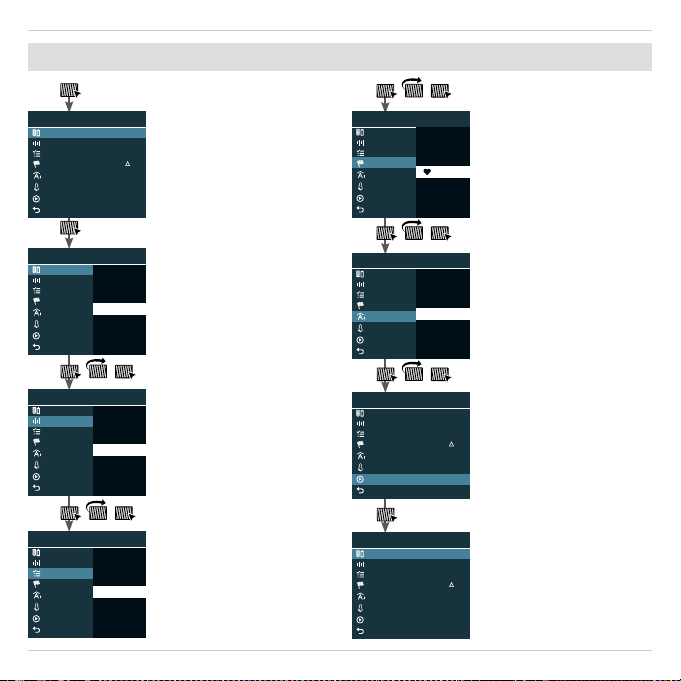

Menüdiagramm
Language
Max. Input Power
Min. Input Voltage
LCD Backlight
Volume
Completion Signal
Back
> System Setting s
English
450W
11.0V
Low
Low
Once
Data
US B
Safety Timer
Max. Capacity
Trickle Charge
Back
> Task Parameters
240 Minute
12000 mAh
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
6S(22.2V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
6S(22.2V )
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V )
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V )
Balance CH G
CH A
Current 20.0A
CH A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
2S(7.4V)
Balance CH G
CH B
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
3S(11.1V)
Balance CHG
CH A
Current 20.0A
Voltage
Current
Start
Back
12.0V
15.0A
> DC Power A
Total
> Battery Meter
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTING
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTING
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
6.21 A
15.99 V
DC Power
101 WCV
Set 16.0
A
V
8.0
A
22.51
20.0
BLiPo / 6S /
Charge
00:30:25
10080 mAh
450 W
A
V
14.89 A
27.00 V
DC Power
403 WCV
Set 27.0
A
V
15.0
A
22.51
20.0
BLiPo / 6S /
Charge
00:30:25
10080 mAh
450 W
A
V
6.21 A
15.99 V
DC Power
101 WCV
Set 16.0
A
V
8.0
A B DC Power
178 W CV
8.87 A
20.00 V
Se t 20.0
A
V
10.0
A
1659 mAh
00:12:54
LiPo / 6S / Balance CHG
4.20V
1
4.20V
2
4.20V
3
4.20V
4
4.20V
5
4.20V
6
25.15 V
7.91 A
199W
ALiPo / 6S /
Balance CHG
00:12:54
25.15 V
7.91 A
23.64 V
0.41 A
BLiPo / 6S /
Discharge
1659 mAh
199 W
01:33:48
1973 mAh
9W
B
1973 mAh
01:33:48
LiPo / 6S / Discharge
4.04V
1
4.04V
2
4.04V
3
4.04V
4
4.04V
5
4.04V
6
24.30 V
0.41 A
9W Pb AGM
LiP o
Lilo
LiFe
LiHV
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
2S(7.4V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
2S(7.4V)
Balance CHG
CH A
Current 20.0A
CH A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiP o
4.2V
3S(11.1V)
Balance CHG
CH A
Current 20.0A
2S
3S
1S
4S
6S
5S
Balance CHG
Charge
Storage
Discharge
4.21V
4.22V
4.19V
4.18V
4.23V
4.24V
Language
Max. Input Power
Min. Input Voltage
LCD Backlight
Volume
Completion Signal
Back
> System Setting s
English
450W
11.0V
Low
Low
Once
Data
US B
Safety Timer
Max. Capacity
Trickle Charge
Back
> Task Parameters
240 Minute
12000 mAh
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
6S(22.2V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
6S(22.2V )
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V )
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN
LiPo
4.2V
6S(22.2V
Balance CH
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
2S(7.4V)
Balance CH G
CH B
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
3S(11.1V)
Balance CHG
CH A
Current 20.0A
Voltage
Current
Start
Back
12.0V
15.0A
> DC Power A
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTING
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTING
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
6.21 A
15.99 V
DC Power
101 WCV
Set 16.0
A
V
8.0
A
22.51
20.0
BLiPo / 6S /
Charge
00:30:25
10080 mAh
450 W
A
V
14.89 A
27.00 V
DC Power
403 WCV
Set 27.0
A
V
15.0
A
22.51
20.0
BLiPo / 6S /
Charge
00:30:25
10080 mAh
450 W
A
V
6.21 A
15.99 V
DC Power
101 WCV
Set 16.0
A
V
8.0
A B DC Power
178 W CV
8.87 A
20.00 V
Se t 20.0
10.0
A
1659 mAh
00:12:54
LiPo / 6S / Balance CHG
4.20V
1
4.20V
2
4.20V
3
4.20V
4
4.20V
5
4.20V
6
25.15 V
7.91 A
199W
ALiPo / 6S /
Balance CHG
00:12:54
25.15 V
7.91 A
23.64 V
0.41 A
BLiPo / 6S /
Discharge
1659 mAh
199 W
01:33:48
1973 mAh
9W
B
1973 mAh
01:33:48
LiPo / 6S / Discharge
4.04V
1
4.04V
2
4.04V
3
4.04V
4
4.04V
5
4.04V
6
24.30 V
0.41 A
9W Pb AGM
LiP o
Lilo
LiFe
LiHV
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
2S(7.4V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTING
LiPo
4.2V
2S(7.4V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiP o
4.2V
3S(11.1V)
Balance CHG
CH A
Current 20.0A
2S
3S
1S
4S
6S
5S
Balance CHG
Charge
Storage
Discharge
4.21V
4.22V
4.19V
4.18V
4.23V
4.24V

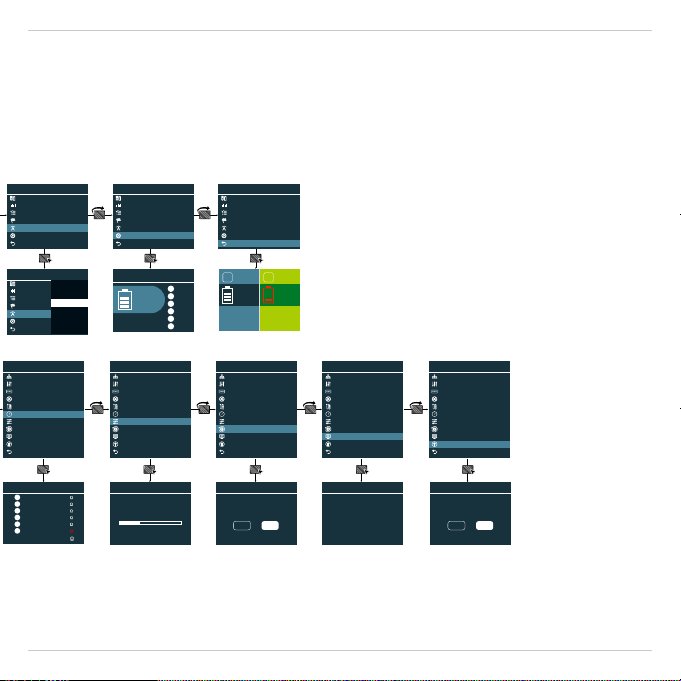

> Factory Settings
Restore Factory Settings?
YES NO
> System Upgrad e
System Upgrade ?
YES NO
> System Self-checking
Self Checking
Do Not Connect the Battery!
> System Info
Hardware Version: 1.0 0
Firmware Version: 1.59
SN:3130303138320100001000013b010086
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V )
Balance CH G
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Tas k
Start
Back
CHARGE SETTIN G
LiP o
4.2V
6S(22.2V)
Balance CHG
CH A
Curren t 20.0A
4.15V
4.17V
4.18V
4.20V
4.19V
4.15V
5 m
6 m
10 m
8 m
11 m
12 m
25.13V 28m
> Battery Meter A
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
sk Parameters
em Settings
Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
em Self-checking
ory Settings
em Info
System Upgrade
SYSTEM SETTING
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
System Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
A
1659 mAh
00:12:54
LiPo / 6S / Balance CHG
4.20V
1
4.20V
2
4.20V
3
4.20V
4
4.20V
5
4.20V
6
25.15 V
7.91 A
199W
ALiPo / 6S /
Balance CHG
00:12:54
25.15 V
7.91 A
23.64 V
0.41 A
BLiPo / 6S /
Discharge
1659 mAh
199 W
01:33:48
1973 mAh
9W
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
2S(7.4V)
Balance CHG
Current 20.0A
20.0A
19.9A
19.8A
SKYRC D200 neo Instruction Manual
7. oen002DCRYKS
Hinweis: Das Flussdiagramm mag nur einen Anschluss darstellen, ist aber für beide
Anschlüsse (Port A & B) identisch.
> Factory Settings
Restore Factory Settings?
YES NO
> System Upgrad e
System Upgrade ?
YES NO
> System Self-checking
Self Checking
Do Not Connect the Battery!
> System Info
Hardware Version: 1.0 0
Firmware Version: 1.59
SN:3130303138320100001000013b010086
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V )
Balance CH G
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
6S(22.2V)
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cell
Tas k
Start
Back
CHARGE SETTIN G
LiP o
4.2V
6S(22.2V)
Balance CHG
CH A
Curren t 20.0A
1
2
3
4
5
4.15V
4.17V
4.18V
4.20V
4.19V
4.15V
6
5 m
6 m
10 m
8 m
11 m
12 m
25.13V 28m
Total
> Battery Meter A
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTING
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
System Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
Syst em Self-checking
Factory Settings
Syst em Info
System Upgrade
Back
SYSTEM SETTIN G
>
>
>
>
>
>
>
>
>
>
Task Parameters
Syst em Settings
DC Power
Power for Tire Warmer - A
Power for PD Hub - B
Battery Meter
System Self-checking
Factory Settings
System Info
System Upgrade
Back
A
1659 mAh
00:12:54
LiPo / 6S / Balance CHG
4.20V
1
4.20V
2
4.20V
3
4.20V
4
4.20V
5
4.20V
6
25.15 V
7.91 A
199W
ALiPo / 6S /
Balance CHG
00:12:54
25.15 V
7.91 A
23.64 V
0.41 A
BLiPo / 6S /
Discharge
1659 mAh
199 W
01:33:48
1973 mAh
9W
Battery Type
Condition
Battery Cell
Task
Start
Back
CHARGE SETTIN G
LiPo
4.2V
2S(7.4V)
Balance CHG
CH A
Current 20.0A
20.0A
19.9A
19.8A

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 8.

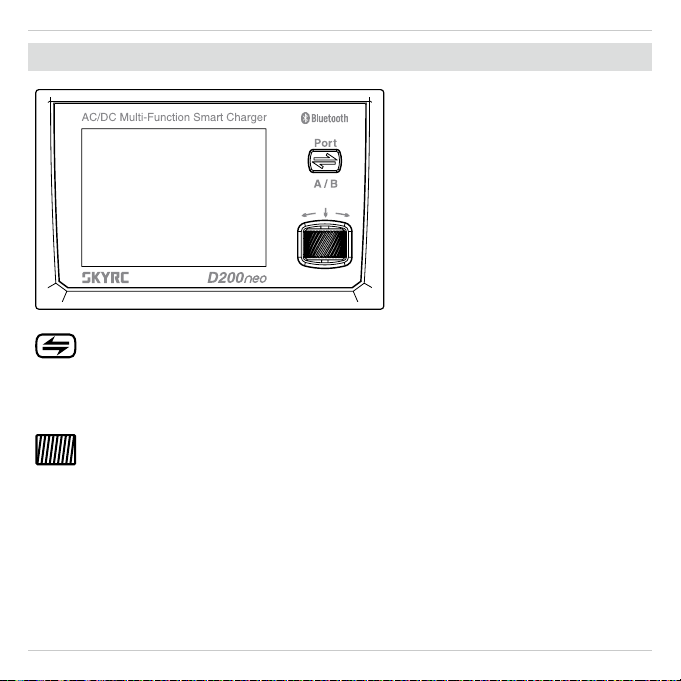

Tastenfunktionen
Anschluss-Auswahltaste
• Wechseln Sie zwischen Anschluss A und B
•Kurz drücken, um die Systemeinstellungen zu verlassen
Scrollrad
• Kurz drücken, um das Menü aufzurufen oder die Einstellung zu bestätigen
• Blättern Sie, um das Menü oder die Parameter auszuwählen
•Drei Sekunden lang unter der Hauptschnittstelle gedrückt halten, um das Systemein-
stellungsmenü aufzurufen

SKYRC D200 neo Instruction Manual
9. oen002DCRYKS
Anschlüsse
1. Stromanschluss
2. Anschluss eines Akkus
*12V DC Battery or
10-30V DC Power Supply
Es gibt zwei Eingangsoptionen für das SKYRC D200 neo: DC 10-30 V und AC 100-240 V.
AC 100-240 V Stromquelle
1) LiPo-Akkuanschluss mit Balanceradapter
Aus Sicherheitsgründen wird dringend empfohlen, Lithiumakkus (LiPo,
Lilon, LiFe und LiHV) im „Balance CHG“-Modus zu laden, es sei denn,
der Akku wird ohne Balancerkabel geliefert. Das an den Akku
befestigte Balancerkabel muss mit dem schwarzen Kabel an der
Minus-Markierung an das Ladegerät angeschlossen werden.
Auf richtige Polarität achten!
12V DC Akku / DC Stromversorgung
UM KURZSCHLÜSSE ZU VERMEIDEN, VERBINDEN SIE DIE LADELEITUNGEN IMMER
ZUERST MIT DEM LADEGERÄT UND DANN MIT DEM AKKU. DREHEN SIE DIE
REIHENFOLGE UM, WENN SIE DAS PACK ABSTECKEN MÖCHTEN.

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 10.

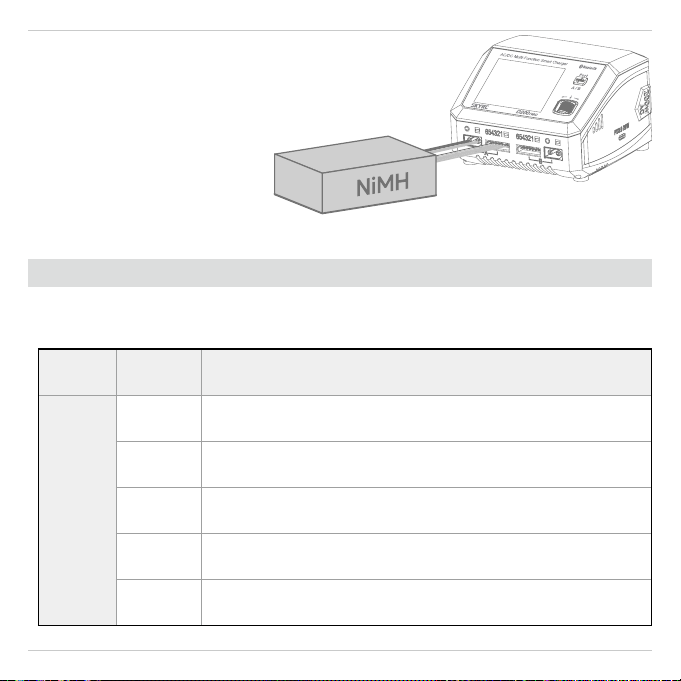

2) NiMH/NiCd- oder Pb Akkuanschluss
Bedienung
Je nach Akkutyp stehen unterschiedliche Operationen zur Verfügung. Diese Tabelle zeigt, welche Operationen
für die verschiedenen Akkutypen verfügbar sind, mit denen der D200 neo umgehen kann.
Akkutyp Modus Beschreibung
LiPo
Lilo
LiFe
LiHV
Balance
CHG
Dieser Modus dient dazu, die Lithiumakku basierend auf der vom Benutzer
eingestellten Laderate aufzuladen. Es kann jede Zelle der Akku ausgleichen.
Laden Dieser Modus dient zum Laden des Lithiumakkus basierend auf der
ausgewählten Laderate.
Lagern Dieser Modus dient dazu, den Akku durch Laden oder Entladen seiner
Spannung auf einen bestimmten Speicherwert zu lagern.
Entladen In diesem Modus wird der Lithiumakku basierend auf der ausgewählten
Entladerate entladen.
Parallel Dieser Modus dient zum Parallelladen des Akkus mit einer höheren Laderate
von bis zu 35,0 A.

SKYRC D200 neo Instruction Manual
11. oen002DCRYKS
NiMH
NiCd
Laden Dieser Modus dient zum Laden des NiMH/NiCd-Akkus basierend auf der
ausgewählten Laderate.
Im Re-Peak-Lademodus kann das Ladegerät den Akku automatisch zweimal
hintereinander auaden. Gut, um zu bestätigen, dass der Akku vollständig geladen ist.
Re-Peak
Zyklus L-E 1 bis 5 zyklische und kontinuierliche Lade-/Entladevorgänge dienen zum
Aurischen und Wiederherstellen der Leistungsfähigkeit von NiMH/NiCd-Akkus.
Zyklus E-L 1 bis 5 zyklische und kontinuierliche Entladungs-/Ladevorgänge dienen zum
Aurischen und Wiederherstellen der Leistungsfähigkeit von NiMH/NiCd-Akkus.
Entladen In diesem Modus wird der NiMH/NiCd-Akku basierend auf der ausgewählten
Entladerate entladen.
Pb
Normal In diesem Modus wird der Pb-Akku basierend auf der ausgewählten
Laderate geladen.
Laden AGM Dieser Modus dient zum Laden der AGM-Batterie basierend auf der
ausgewählten Laderate.
Kalt Laden Dieser Modus dient zum Laden den Pb-Akku bei einer niedrigen
Temperatur basierend auf der ausgewählten Laderate.
Entladen Dieser Modus dient zum Entladen den Pb-Akku basierend auf der
ausgewählten Entladerate.
Akkutyp Modus Beschreibung

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 12.
Lithium Akku-Programm (LiPo/LiFe/Lilon/LiHV)
Battery Type
Condition
Battery Cel l
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
3S(11.1V )
Balance CHG
CH A
Current 20.0A
LiPo
Lilo
LiFe
LiHV
Battery Type
Condition
Battery Cel l
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
3S(11.1V )
Balance CHG
CH A
Current 20.0A
2S
3S
1S
4S
6S
5S
Battery Type
Condition
Battery Cel l
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
2S(7.4V )
Balance CHG
CH A
Current 20.0A
Balance CHG
Charge
Storage
Discharge
Das folgende Flussdiagramm ist eine Referenz zur manuellen Einstellung des Programms.
Ladeeinstellungen aufrufen
Drücken Sie im Hauptmenü die
Scroll-Taste, um die LADEEIN-
STELLUNG aufzurufen.
Auswahl des Akkutyps
Drücken Sie die Scroll-Taste, um
das Akkutyp-Menü aufzurufen,
und scrollen Sie, um LiPo
auszuwählen.
Akkuzellenauswahl
Scrollen Sie zu Akkuzelle, rufen
Sie das Menü auf und scrollen Sie,
um die richtige Anzahl Akkuzellen
auszuwählen.
Funktion auswählen
Scrollen Sie zu Funktion, rufen Sie
das Menü auf und scrollen Sie,
um den Betriebsmodus
auszuwählen.
Abschaltung auswählen
Scrollen Sie zu „Abschaltung“,
rufen Sie das Menü auf und
stellen Sie die Delta-Spannung
ein.
Auswahl des
Lade-/Entladestroms
Scrollen Sie zu Lade-/Entla-
destrom, rufen Sie das Menü auf
und scrollen Sie, um den
Arbeitsstrom auszuwählen.
Start
Drücken Sie die Scroll-Taste, um
zu bestätigen und das Programm
zu starten.
Stoppen
Drücken Sie die Scroll-Taste, um
das Programm zu stoppen.
Battery Type
Condition
Battery Cel l
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
2S(7.4V )
Balance CHG
CH A
Current 20.0A
4.21V
4.22V
4.19V
4.18V
4.23V
4.24V
Battery Type
Condition
Battery Cell
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
2S(7.4V )
Balance CHG
CH A
Current 20.0A
20.0A
19.9A
19.8A
A
1659 mAh
00:12:54
LiPo / 6S / Balance CHG
4.20V
1
4.20V
2
4.20V
3
4.20V
4
4.20V
5
4.20V
6
25.15 V
7.91 A
199W
Battery Type
Condition
Battery Cel l
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
6S(22.2V )
Balance CHG
CH A
Current 20.0A
Battery Type
Condition
Battery Cel l
Task
Star t
Back
CHARGE SETTING
LiPo
4.2V
6S(22.2V )
Balance CHG
CH A
Current 20.0A

SKYRC D200 neo Instruction Manual
13. oen002DCRYKS
Paralleles Laden (LiPo/LiFe/Lilon/LiHV)
•Der Parallelmodus ist nur für Lithiumakkus verfügbar, die für andere Akkutypen nicht
verwendet werden können.
•Um Kurzschlüsse zu vermeiden, schließen Sie immer zuerst die Ladekabel an das Ladegerät und
dann an den Akku an. Beim Abstecken des Akkupacks gehen Sie bitte in entsprechend
umgekehrter Reihenfolge vor.
1. Wählen Sie den richtigen Akkutyp (LiPo/LiFe/LiIon/LiHV);
2. Wählen Sie die Option Parallelladung;
3. Wählen Sie den Ladestrom (20,0-35,0A);
4. Starten Sie das Programm nach der Einrichtung;.
Hinweis
• Stellen Sie sicher, dass Gleich- und Wechselstromstrom nicht zur gleichen Zeit angeschlossen sind;
•Mit einem Anschluss beträgt die Ladeleistung 200 W; Mit den Dual-Ports wird die Ladeleistung
intelligent verteilt;
• Schließen Sie den Akku nicht an, bevor das Ladegerät eingeschaltet ist.
•Parallel-Ladekabel sind separat erhältlich.

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 14.
NiMH/NiCd Akku-Programm
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
LiHV
LiFe
Lilo
NiMH
NiC d
PB
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
5S
4S
3S
6S
7S
8S
9S
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
Charge
Re-Peak
CYCLE_C_D
CYCLE_D_C
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
-5mV
-4mV
-3mV
-6mV
-7mV
-8mV
-9mV
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
2.9A
2.8A
2.7A
3.0A
3.1A
3.2A
3.3A
Battery Type
Condition
Battery Cel l
Task
Charge Current
Temp Cut-o
Star t
Back
CHARGE SETTIN G
NiMH
-6 m V
6S(7.2V)
Charge
3.0A
50° C
CH A
Ladeeinstellungen aufrufen
Drücken Sie im Hauptmenü die
Scroll-Taste, um die LADEEIN-
STELLUNG aufzurufen.
Auswahl des Akkutyps
Drücken Sie die Scroll-Taste, um
das Akkutyp-Menü aufzurufen,
und scrollen Sie, um NiMH
auszuwählen.
Akkuzellenauswahl
Scrollen Sie zu Akkuzelle, rufen
Sie das Menü auf und scrollen Sie,
um die richtige Anzahl Akkuzellen
auszuwählen.
Funktion auswählen
Scrollen Sie zu Funktion, rufen Sie
das Menü auf und scrollen Sie,
um den Betriebsmodus
auszuwählen.
Abschaltung auswählen
Scrollen Sie zu „Abschaltung“,
rufen Sie das Menü auf und
stellen Sie die Delta-Spannung
ein.
Auswahl des
Lade-/Entladestroms
Scrollen Sie zu Lade-/Entla-
destrom, rufen Sie das Menü auf
und scrollen Sie, um den
Arbeitsstrom auszuwählen.
Start
Drücken Sie die Scroll-Taste, um
zu bestätigen und das Programm
zu starten.
Stoppen
Drücken Sie die Scroll-Taste, um
das Programm zu stoppen.

SKYRC D200 neo Instruction Manual
15. oen002DCRYKS
Pb Akku-Programm
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
PB
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
PB
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
NiMH
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
LiHV
LiFe
Lilo
NiMH
NiCd
PB
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
NiMH
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
3S
6S
12S
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
NiMH
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
Norma l
AGM Charge
Cold Charge
Discharge
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
NiMH
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
1.80V
1.90V
2.00V
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
NiMH
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
4.9A
4.8A
4.7A
5.0 A
5.1 A
5.2 A
Battery Type
Condition
Battery Cel l
Task
Current
Star t
Back
CHARGE SETTING
PB
2.45 V
6S(12.0V)
AGM Charge
5.0 A
CH A
Ladeeinstellungen aufrufen
Drücken Sie im Hauptmenü die
Scroll-Taste, um die LADEEIN-
STELLUNG aufzurufen.
Auswahl des Akkutyps
Drücken Sie die Scroll-Taste, um
das Akkutyp-Menü aufzurufen,
und scrollen Sie, um Pb
auszuwählen.
Akkuzellenauswahl
Scrollen Sie zu Akkuzelle, rufen
Sie das Menü auf und scrollen Sie,
um die richtige Anzahl Akkuzellen
auszuwählen.
Funktion auswählen
Scrollen Sie zu Funktion, rufen Sie
das Menü auf und scrollen Sie,
um den Betriebsmodus
auszuwählen.
Abschaltung auswählen
Scrollen Sie zu „Abschaltung“,
rufen Sie das Menü auf und
stellen Sie die Delta-Spannung
ein.
Auswahl des
Lade-/Entladestroms
Scrollen Sie zu Lade-/Entla-
destrom, rufen Sie das Menü auf
und scrollen Sie, um den
Arbeitsstrom auszuwählen.
Start
Drücken Sie die Scroll-Taste, um
zu bestätigen und das Programm
zu starten.
Stoppen
Drücken Sie die Scroll-Taste, um
das Programm zu stoppen.

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 16.
Externes Entladen
LiPo Battery
1. Nach Anschluss des Netzteils schaltet sich das D200 neo automatisch ein und wechselt in das Hauptmenü.
2. Verbinden Sie nun das BD350-Entladegerät mit dem D200 neo.
Das D200 neo ist zur externen Entladung geeignet. Ein Entladestrom von 40,0A kann erreicht werden, wenn
das BD350-Entladegerät verwendet wird.
3. Verbinden Sie den Akku über den Anschluss A mit dem D200 neo.
4. Wählen Sie den Akkutyp, die Anzahl der Zellen, Entladeprogramm, Abschaltspannung und
Entladestrom aus.
5. Starten Sie nach fertiger Einrichtung das ausgewählte Programm
Hinweise
1. Der BD350-Entlader ist nicht im Lieferumfang enthalten und muss separat erworben werden.
2. Eine externe Entladung ist nur an Anschluss A verfügbar;

SKYRC D200 neo Instruction Manual
17. oen002DCRYKS
Charger Master
Das D200 neo verfügt über die Funktion auch über einen Computer Lade- und Entladeprozesse durchzuführen.
Verschiedene Parameter, Ladezeit und Kapazität, können visuell angezeigt werden, selbst Werte wie der
Ladestrom und die Spannung können als Kurve dargestellt werden.

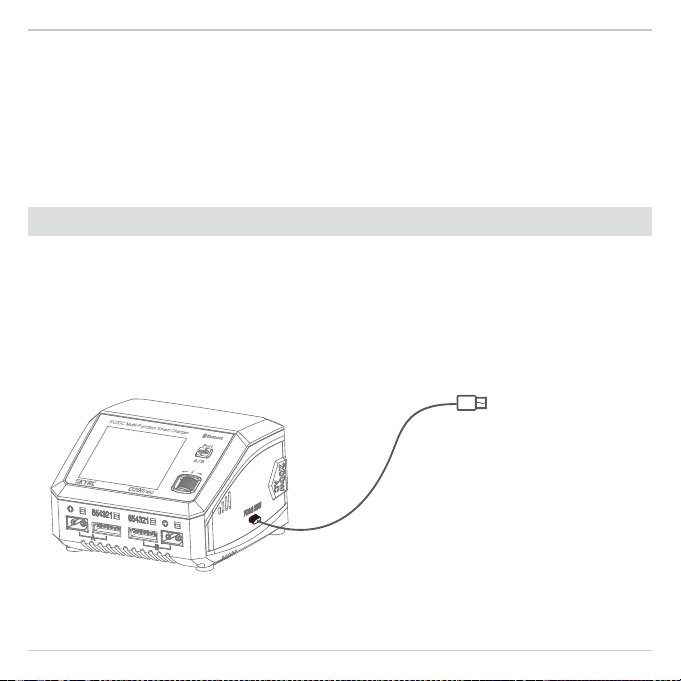

PC Interface
1. Nach Anschluss des Netzteils schaltet sich das D200 neo automatisch ein und wechselt in das Hauptmenü.
2. Verbinden Sie nun das BD350-Entladegerät mit dem D200 neo.
3. Verbinden Sie den Akku über den Anschluss A mit dem D200 neo.
4. Wählen Sie den Akkutyp, die Anzahl der Zellen, Entladeprogramm, Abschaltspannung und
Entladestrom aus.
5. Starten Sie nach fertiger Einrichtung das ausgewählte Programm
Hinweise
1. Der BD350-Entlader ist nicht im Lieferumfang enthalten und muss separat erworben werden.
2. Eine externe Entladung ist nur an Anschluss A verfügbar;
1. Laden Sie die aktuellste Version der „Charger Master“-Software von SkyRC auf Ihren Desktop herunter.
Entpacken und öffnen Sie das Programm nach dem Herunterladen.
2. Schalten Sie das D200 neo ein.
3. Schließen Sie nun das D200 neo mit einem USB Typ-C-Kabel an Ihren Computer an.
4. Wählen Sie oben links im Charger Master die Option „Charge“ (Laden).
5. Stellen Sie die Parameter an den entsprechenden Anschlüssen ein undstarten Sie nach fertiger Einrichtung das
ausgewählte Programm.

SKYRC D200 neo Instruction Manual
SKYRC D200 neo 18.
Akku-Analyzer
Das D200 neo ist in der Lage, die Akkuleistung bei angeschlossenem BD350-Entladegerät zu analysieren, was
den Fahrern hilft, einen geeigneteren Akku für Wettbewerbe auszuwählen, um so bessere Leistungen zu
erzielen.
1. Starten Sie den Charger Master und wählen Sie oben links „Battery Analyzer“.
auswählen
2. Geben Sie den Akkutyp, den Entladestrom, die Abschaltspannung und andere Parameter an.
3. Klicken Sie auf „New Test“, um den Test nach der Einrichtung zu starten.
4. Wenn der erste Test abgeschlossen ist, klicken Sie auf „Append Test“, um den zweiten Test zu starten. Der
dritte und weitere Tests folgen entsprechend.
Hinweis: Bis zu zehn Gruppen von Testdaten können als Kurven visualisiert werden, die für die Fahrer auf einen
Blick erkennbar sind.
