SLV DASAR GX10 User manual

art.-no. 230140/44 04/2009 Technische Änderungen vorbehalten. Technical Details are subject to change. Les détails techniques sont sujet à des changements. Nos reservamos el derecho a modificaciones técnicas. Modifiche tecniche riservate.
Behoudens technische wijzigingen. Ret til tekniske ændringer forbeholdes.
© SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]
SLV Elektronik GmbH
BETRIEBSANLEITUNG FÜR
BODENEINBAULEUCHTE
OPERATING MANUAL FOR
RECESSED GROUND FITTING
MODE D’EMPLOI POUR
ENCASTRE EXTERIEUR
INSTRUCCIONES DE SERVICIO PARA
LUMINARIA EMPOTRAR
ISTRUZIONI DI FUNZIONAMENTO PER
LAMPADE MONTATO NEL PAVIMENTO
GEBRUIKSHANDLEIDING VOOR
GRONDSPOT
INSTRUKTIONSVEJLEDNING FOR
INDBYGGET GULVBELYSNING
DASAR GX10
HIPAR51, GX10, 20W
2,4kg
IP 67:
- Schutz gegen Eindringen von Staub.
- Schutz gegen Eindringen von Wasser, wenn
zeitweilig untergetaucht.
- Protection against dust(dust-tight).
- Protection against the penetration of water when
temporarily submerged.
- Protection contre la pénétration de poussière.
- Protection contre la pénétration de l’eau en cas
d´immersion temporaire.
- Protección contra la penetración de polvo.
- Protección contra la penetración del agua siendo
sumergido temporalmente.
- Protezione contro la penetrazione di polvere.
- Protezione contro la penetrazione di acqua, nel caso
in cui temporaneamente sott’acqua.
- Bescherming tegen het indringen van stof.
- Bescherming tegen het indringen van water bij
tijdelijke onderdompeling.
- Beskyttelse mod indtrængning av støv.
- Beskyttelse mod indtrængning av vand, hvis
genstanden bliver foreløbigt dykket ned.
20cm 19,5cm
19cm
7-12mm

1. SICHERHEITSHINWEISE
Installations-, Montagearbeiten und Arbeiten am elektrischen
Anschluss darf nur eine zugelassene Elektrofachkraft
durchführen.
Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die
Luftzirkulation.
Hängen und befestigen Sie nichts an dem Produkt, insbesondere
keine Dekoration.
Halten Sie Kinder von dem Produkt fern.
Die Leuchte darf nur mit einem intakten Schutzglas betrieben werden.
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert:
Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und
weiter betreiben. Schalten Sie das Produkt am externen Lichtschalter
oder durch Freischalten der Leitung an der Sicherung sofort aus!
Bei Berührung und weiterem Betrieb im Fehlerfall besteht
Lebensgefahr durch elektrischen Schlag, Verbrennungsgefahr
oder Brandgefahr!
Ein Fehlerfall liegt vor, wenn
sichtbare Beschädigungen auftreten.
das Produkt nicht einwandfrei arbeitet (z.B. flackern).
es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
Brandgerüche entstehen.
eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an
angrenzenden Flächen).
Betreiben Sie das Produkt erst wieder nach Instandsetzung und
Überprüfung ausschließlich durch eine zugelassene
Elektrofachkraft!
2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur fest montiert betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
nach einer feuchten oder verschmutzenden Lagerung erst nach einer
Zustandsprüfung betrieben werden.
nicht verändert oder modifiziert werden.
3. BETRIEB
Das Leuchtmittel benötigt ca. 5 Min. um die volle Leistung zu erreichen.
Nach dem Ausschalten muss das Leuchtmittel ca. 5 - 10 Min. abkühlen,
ehe es wieder gezündet werden kann.
An der Leuchte können heiße Oberflächen entstehen! Diese
sind in der Zeichnung oder auf der Leuchte durch folgendes
Symbol gekennzeichnet:
Tauschen Sie Leuchtmittel immer rechtzeitig vor dem Ende der
Lebensdauer aus, um Schäden an Personen, der Leuchte oder
anderen Gegenständen zu vermeiden.
Schalten Sie erst das Produkt spannungsfrei und lassen es
abkühlen, bevor Sie das Leuchtmittel (Lampe) austauschen. Lassen
Sie nach vorangegangenem Betrieb erst das Leuchtmittel abkühlen
Es besteht sonst Verbrennungsgefahr an der heißen Oberfläche
des Leuchtmittels.
Leuchtmittelwechsel: Entfernen Sie die Blende, den Halterahmen und
das Schutzglas mit der Dichtung. Entfernen Sie das verbrauchte
Leuchtmittel. Benutzen Sie ein Tuch, um Leuchtmittel einzusetzen –
nicht mit den Fingern berühren. Ansonsten reinigen Sie die Leuchtmittel.
Mit einer Viertelumdrehung nach rechts wird das Leuchtmittel in die
Fassung gedreht. Montieren Sie die Leuchte in umgekehrter
Reihenfolge wieder zusammen.
Achten Sie darauf, dass der Lichtaustritt des Schutzglases mit dem
Schwenkbereich der Leuchte übereinstimmt.
Prüfen und säubern Sie die Dichtung nach jedem Öffnen der Leuchte.
Die Auflagefläche der Dichtung muss frei von Schmutz sein. Diese
Maßnahmen dienen dem Erhalt der IP Schutzart.
Achten Sie auf den richtigen Sitz der Dichtung. Ziehen Sie die
Schrauben kreuzweise an, um eine gleichmäßige Belastung der
Dichtung zu erzielen.
4. WARTUNG UND PFLEGE
Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen
auf die Oberfläche des Produktes haben:
saurer Regen und Boden ▪hoher Salzgehalt in der Luft
Streusalz ▪Reinigungsmittel
Dünger insbesondere in Blumenbeeten
andere chemische Substanzen (z.B. Pflanzenschutzmittel)
Schützen Sie das Produkt durch geeignete Maßnahmen, um
Veränderungen der Oberfläche zu vermeiden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es
abkühlen, bevor Sie Reinigungs- oder Pflegemaßnahmen an dem
Produkt vornehmen. Lassen Sie das Produkt erst abkühlen.
Ist das Produkt nicht spannungsfrei und abgekühlt besteht bei der
Reinigung die Gefahr eines elektrischen Schlags oder der
Verbrennung.
Reinigung: Reinigen Sie das Produkt regelmäßig - nur mit einem leicht
angefeuchteten, weichen und fusselfreien Tuch. Beachten Sie auch bitte
eventuell beiliegende Pflege- und Reinigungshinweise.
5. WEITERE WICHTIGE HINWEISE
Lagerung: Das Produkt muss trocken, vor Verschmutzungen und
mechanischen Belastungen geschützt, gelagert werden.
Garantie: Im Garantiefall wenden Sie sich bitte an Ihren Fachhändler.
Entsorgung: Hinweise zur ordnungsgemäßen Entsorgung finden Sie im
Internet unter www.slv.de oder unter der unten angegebenen
Telefonnummer.
6. MONTAGE (nur durch zugelassene Elektrofachkraft!)
Schalten Sie die Stromversorgung bzw. die Anschlussleitung
spannungsfrei, bevor Sie jegliche Arbeiten vornehmen!
Es besteht die Gefahr eines elektrischen Schlags mit Todesfolge!
Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind
oder definitiv als Zubehör beschrieben werden!
Andernfalls ist ein sicherer Betrieb nicht gewährleistet. Es könnte
Lebens- und Brandgefahr bestehen!
Überprüfen Sie, ob sich im Produkt lose Teile befinden. Ist das der Fall,
und das Vorkommen solcher Teile nicht explizit beschrieben, darf das
Produkt nicht installiert oder in Betrieb genommen werden.
Berührbare Teile könnten nach Anschluss unter Spannung stehen –
Lebensgefahr!
Auspacken
Lieferumfang:
Drei Schutzschläuche Einbautopf
Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen
Sie jeglichen Transportschutz.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle
Bestandteile des Produkts entnommen sind.
Montageort
Das Produkt ist nur für den Bodeneinbau geeignet.
Installieren Sie das Produkt nur auf einem stabilen, ebenen,
kippfesten Untergrund.
Der Lichtaustritt des Produkts muss mindestens soweit entfernt sein
von der angestrahlten Fläche, wie der auf dem Typenschild der Leuchte
angegebene Mindestabstand: . Besondere Vorsicht gilt bei
leicht entzündlichen Gegenständen (z. B.: Laub, etc.).
Hinweise vor der Installation
Dichten Sie das Produkt nicht eigenhändig zusätzlich mit Silikon oder
anderen Dichtmitteln ab.
DAS SCHMIERFETT AN DEN SCHRAUBEN UND
SCHRAUBLÖCHERN NICHT ENTFERNEN! Das Fett verhindert
anodische Korrosion (Elektrolyse). Nach jedem Öffnen der Leuchte
müssen die Schraubverbindungen, erneut mit Schmierfett versehen
werden.
Installieren Sie die Leuchte bei trockener Witterung.
Falls noch nicht geschehen, bereiten Sie am Montageort die
Einbauöffnung vor. Im Außenbereich versehen Sie die Einbauöffnung,
unterhalb des Einbautopfes, mit einer Kiesschüttung von 20 cm Tiefe,
um Stauwasserbildung zu vermeiden. Diese Maßnahme dient dem
Korrosionsschutz.
Bei Außeninstallationen sind die gültigen Installationsvorschriften für
diesen Bereich zu beachten.

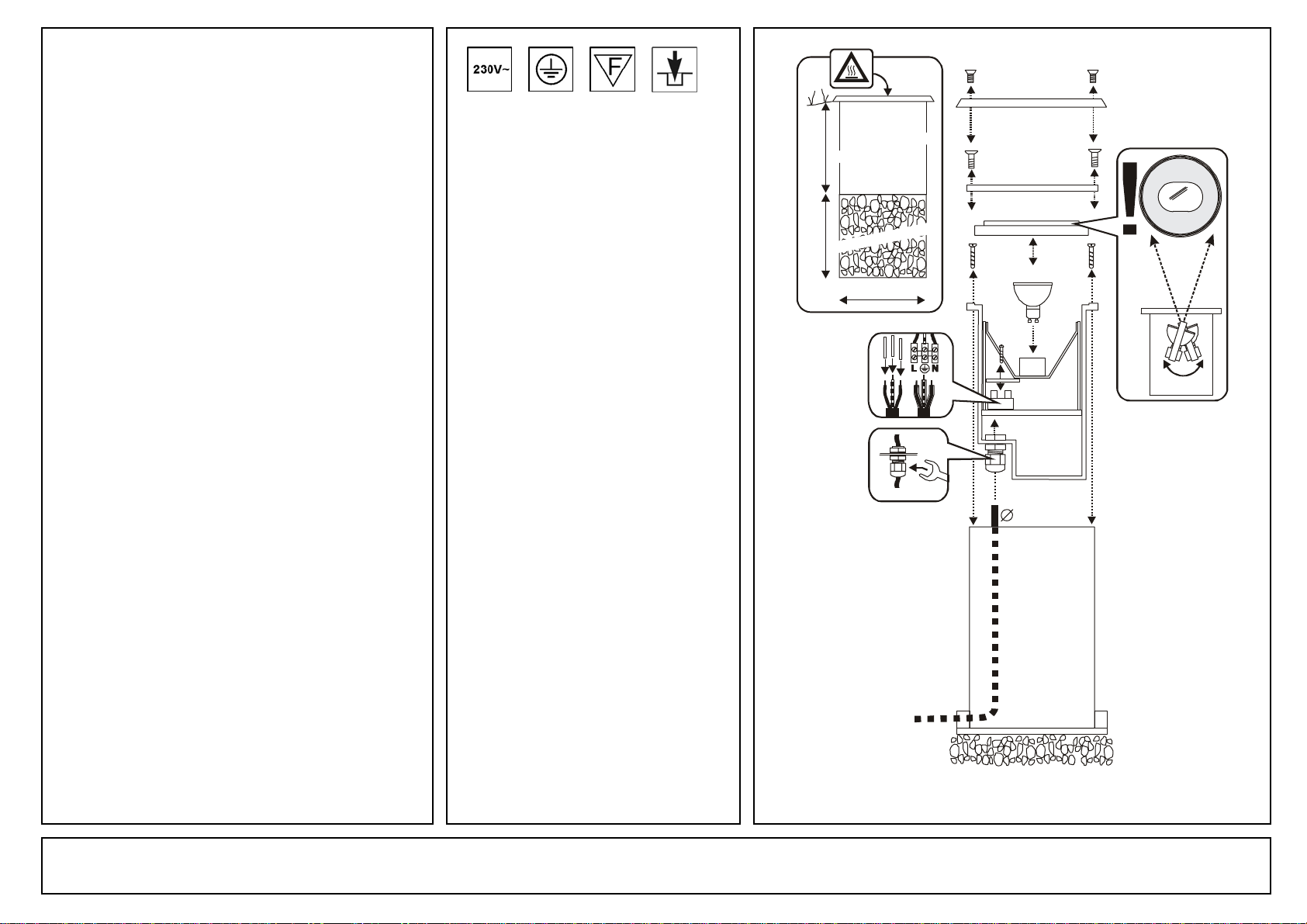

Einzelne Montageschritte
Lösen Sie die Schrauben auf der Blende und nehmen diese ab.
Nehmen Sie die Leuchte aus dem Kunststoffeinbautopf.
Führen Sie das Erdkabel durch die Öffnung des Kunstoffeinbautopfes.
Verankern Sie den Kunststofftopf fest im Untergrund.
Entfernen Sie den Halterahmen und das Schutzglas mit der Dichtung.
Führen Sie das Erdkabel in ausreichender Länge durch die
Kabelverschraubung.
Sichern Sie die Kabelverschraubung mit einem geeigneten Werkzeug.
Elektrischer Anschluss
Das Produkt muss durch eine allpolige Trennung von der
Stromversorgung getrennt werden können.
Entfernen Sie die Abdeckung auf der Anschlussklemme.
Versehen Sie die Aderenden mit den beiliegenden
Schutzschläuchen.
Zum elektrischen Anschluss verbinden Sie die schwarze oder braune
Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die
blaue Ader (Neutralleiter) der Anschlussleitung mit der Klemme N.
Die grün-gelbe Ader (Schutzleiter) der Anschlussleitung wird mit der
Erdungsklemme des Produktes fest verschraubt.
Bringen Sie die Abdeckung der Klemme wieder an.
Einsetzen des Leuchtmittels: Benutzen Sie ein Tuch, um Leuchtmittel
einzusetzen – nicht mit den Fingern berühren. Ansonsten reinigen Sie
die Leuchtmittel. Mit einer Viertelumdrehung nach rechts wird das
Leuchtmittel in die Fassung gedreht.
Setzen Sie dann die Leuchte in den eingebauten Kunststofftopf ein und
verschrauben sie.
Montieren Sie die Leuchte in umgekehrter Reihenfolge wieder
zusammen. Achten Sie darauf, dass der Lichtaustritt des Schutzglases
mit dem Schwenkbereich der Leuchte übereinstimmt. Auf den richtigen
Sitz der Dichtung an der oberen Abdeckung achten. Die Auflagefläche
der Dichtung muss frei von Schmutz sein. Ziehen Sie die Schrauben
kreuzweise an, um eine gleichmäßige Belastung der Dichtung zu
erzielen.
Überprüfen Sie die einwandfreie Funktion und den sicheren Halt
der Leuchte!
Das Produkt ist nun betriebsbereit.
Art.-Nr. 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Technische Änderungen vorbehalten.
SLV Elektronik GmbH
DEUTSCH
BETRIEBSANLEITUNG
FÜR BODENEINBAULEUCHTE
DASAR GX10

1. NOTES ON SAFETY
Installation, mounting or works on the electrical connection may
only be carried out by an approved electrician.
Do not cover the product - provide free air circulation!
Do not hang or fasten anything on the product, especially no
decoration.
Keep children away from the product.
The fixture may only be operated with a complete and intact
protection glass.
Operate the product only when it functions properly:
In case of a malfunction you may NOT touch the product or operate it
further. Disconnect the product from the power supply by an external
switch or by the fuse.
If touched or further operated there is danger from electric shock,
burning, or fire.
A malfunction exists when:
visible damages appear.
the product does not work properly (e.g. flickering).
smoke, steam or crackling sounds appear.
smell of burning is recognisable.
an overheating is recognisable (e.g. by discolouration of adjacent
surfaces).
Operate the product only after maintenance and examination by an
approved electrician!
2. USE AS DIRECTED
This product serves exclusively lighting purposes and may:
only be used with a voltage of 230V ~50Hz.
only be operated when firmly mounted.
not be exposed to strong mechanical loads or to strong
contamination.
only be installed and operated after a condition inspection if the
product is dirty or has been moistened through storage.
not be modified or converted.
3. OPERATION
It takes about five minutes until the lamp reaches its full potential. After
switching it off, wait 5 to 10 minutes to let the light source cool down
before restarting it.
There may be hot surfaces on the fixture. These surfaces are
indicated on the drawing or on the fixture by the following sign:
Exchange the light source always before it reaches its lifespan, to avoid
personal injuries, or damages of the fixture or other objects.
Disconnect the product from the power supply, before you
exchange the bulbs. Let the light source cool down before
replacement.
There exists danger of burning!
Use only light sources that are approved for the product. Approved light
sources are indicated on the type label.
Other types of light sources may cause fire risk, damage the
product or lead to malfunction.
Verwenden Sie nur für die Leuchte zugelassene Leuchtmittel.
Angaben zu zugelassenen Leuchtmitteln befinden sich auf dem
Typenschild.
Andere Leuchtmittel können zu Brandgefahr, zu einem Fehlerfall,
oder zu einer Beschädigung des Produktes führen.
Replacing the light source: Remove the cover, the retaining frame and
the protection glass with the gasket. Use a piece of fabric to insert the
bulbs. Do not touch them with bare fingers. Carefully remove any
fingerprints from the bulbs. Insert the bulb with a quarter-turn to the right.
Assemble the fixture in reverse order.
Pay attention that the light exit corresponds with the swivel range.
Check and clean the gasket after each opening of the fixture. The
bearing surface of the gasket must be free of dirt. These measures
ensure that the IP class is maintained.
Note the proper fit for the gasket. Tighten the screws in a cross-wise
order, to achieve an even pressure on the gasket.
4. MAINTANANCE AND CARE
The following enviromental influences may have unwanted effects on
the surface of the product:
acid rain and sour soil high salt content in the air
thawing salt cleaning agents
fertilizer especially in flowerbeds
other chemical substances (e.g. herbicides)
Protect the product by adequate means to avoid unwanted changes of the
surface.
Disconnect the product from the power supply and let it cool down,
before you clean the product.
If disregarded there may be danger of electric shock or by burning
when cleaning the product.
Cleaning: Clean the product on a regular basis using a slightly
moistened, soft and fluff-free cloth. Please also note additional supplied
notes on maintanance and care.
5. ADDITIONAL IMPORTANT NOTES
Storage: The product must be stored in a dry and clean environment. Do
not strain the product mechanically during storage.
Warranty: In case of a warranty contact your dealer.
Disposal: Notes on the correct disposal in Germany are found on
www.slv.de.
6. INSTALLATION (only by an approved electrician)
Switch off the mains or respectively the connection lead before doing
any works.
There exists mortal danger from an electric shock.
Use only parts, which are supplied with the product or are described as
accessories!
Otherwise the product or the whole installation may not be secure.
Danger for life or danger of fire may exist!
Inspect the product for loose parts inside the housing. When there are
loose parts inside the housing and these are not explicitly described the
product may not be installed or operated.
The housing maybe voltage-carrying. Danger of electric shock!
Unpacking
Consignment:
Three protective tubes Installation pot
Carefully take the product out of the packaging removing any transport
safeguards.
Before disposal of the packaging material make sure that all
components of the product are removed.
Installation place
The product is solely suited for recessed floor installation.
Make sure that the product is mounted on a stable, even and tilt-fixed
background.
The light exit should be placed at least so far from the illuminated
surface, as indicated as minimum distance on the type plate of the
luminaire: . Pay special caution to easily inflammable objects
(e.g. foliage).
Before installation
Do not try to seal the product yourself, using additional silicon or another
sealant.
DO NOT REMOVE THE GREASE ON THE SCREWS AND THE
SCREW HOLES! The grease inhibits anodic corrosion (electrolysis).
Renew the grease on the screw connections after each time the fixture
has been opened.
Carry out the installation when the weather is dry.
Prepare the recess if not done yet. When installing the lighting unit
outdoors provide a gravel bed, 20 cm thick, beneath the installation pot.
This serves as protection from corrosion.
Prepare the power supply lead according to valid rules for outdoor
installations.
Separate Installation Steps
Remove the shield by loosening the screws.
Take the fixture out of the plastic casing.
Direct the earth cable through the opening of the plastic casing.
Fix the plastic casing firmly into the earth.
Remove the retaining frame and the protection glass with the gasket.
Direct the earth cable, in sufficient length, through the cable screwing.
Secure the cable screwing using a suitable tool.
Electrical Connection
The product must be able to be separated by an all pole separation
from the current supply.
Remove the cover on top of the connection clamp.
Equip the three wire ends with protective tubes.
For electric connection attach the black or brown wire (live conductor)
of the mains supply with the clamp L and the blue wire (neutral
conductor) of the mains supply with the clamp N. The green-yellow
wire (protective conductor) of the mains supply has to be tightly
screwed into the earth clamp of the product.
Put the cover back on the clamp.
Inserting the bulb: Use a piece of fabric to insert the bulbs. Do not
touch them with bare fingers. Carefully remove any fingerprints from
the bulbs. Insert the bulb with a quarter-turn to the right.
Insert the fixture into the plastic pot and fix it applying the screws.
Assemble the fixture in reverse order. Pay attention that the light exit
corresponds with the swivel range. Pay attention that the gasket fits
properly. The bearing surface of the gasket must be free of dirt. Tighten
the screws in a cross-wise order, to achieve an even pressure on the
gasket.
Check if the product functions properly and is securely fixed.
The product is now ready for operation.
art.-no. 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Technical Details are subject to change.
SLV Elektronik GmbH
ENGLISH
INSTRUCTION MANUAL FOR
RECESSED GROUND FITTING
DASAR GX10

1. CONSIGNES DE SÉCURITÉ
L’installation, le montage et les travaux de bronchement doivent
être effectués seulement par un personnel professionnellement
qualifié et agrée.
Ne couvrez pas le produit. N’empêchez pas l’air de circuler.
N’accrochez ni ne fixez rien au produit, surtout pas de décoration.
Gardez hors de portée des enfants.
Le luminaire peut être mis en fonction avec un verre de protection
intacte.
tilisez le luminaire uniquement dans le cas où il fonctionne
correctement :
En cas de dysfonctionnement le produit ne doit pas être touché.
Eteindre le produit par l’interrupteur externe, ou bien déverrouiller la
ligne au fusible!
Dans le cas d’un contact avec le produit et d’une poursuite de son
fonctionnement, malgré l’état de dysfonctionnement, persiste un
danger mortel par décharge électrique ou danger de brulures!
Une dysfonctionnement existe, si
des endommagements apparentes surviennent.
le produit ne fonctionne pas correctement (p. ex. clignoter)
Le produit dégage une fumée abondante ou fait un bruit de
pétillement.
une odeur de brûlé se fait sentir.
une surchauffe se fait remarquer (p. ex. changement de couleur,
aussi sur les surfaces voisines).
La mise en fonction de nouveau ne doit être effectuée qu’après une
réparation et vérification par un personnel qualifié et autorisé!
2. A UTILISER COMME INDIQUÈ
Ce produit sert seulement aux fins d’éclairage et doit :
être prévu pour une tension de 230V ~50Hz.
pas être pris en service, que sous montage fixe.
ne pas être exposé à des forces mécaniques fortes ou bien des
saletés et salissures .
être installé seulement qu’après examen par un personnel qualifié si
le produit a été stocké dans un entrepôt humide ou sale.
ne pas être transformé ou modifié.
3. OPÉRATION
L’ampoule a besoin de 5 minutes pour atteindre la puissance maximale.
A la suite de l’éteinte de l’ampoule attendez á peut prêt 5-10 minutes
pour que l’ampoule puisse se refroidir, avant de l’allumer de nouveau.
Des surfaces brûlantes peuvent apparaître au niveau du
lampadaire! Ces dernières sont marquées dans les dessins
ou sur le lampadaire par le symbole suivant :
A fin d’éviter des dégâts aux personnes, au luminaire ou à d’autres
choses, veuillez changez l’ampoule à temps et avant la fin de sa
longévité.
Coupez d’abord le produit de toutes les sources d’alimentation et
mettez le hors tension, laissez l’ampoule refroidir avant de le
changer.
Il existe sinon un danger de brûlures a la surface chaude de
l’ampoule.
Veuillez utiliser pour le luminaire seulement des ampoules admissibles.
Des données pour ampoules sont signalées sur la plaque
d’identification.
D’autres ampoules peuvent entrainer un incendie, un
dysfonctionnement, ou bien un dédommagement du produit.
Changement d’ampoule: Retirez le couvercle, le cadre de support et le
verre de protection avec le joint. Utilisez un chiffon pour mettre les
ampoules – ne la touchez pas avec les doigts. S’il y a des empreints
digitales sur les ampoules, nettoyez-la pour qu’elles ne s’y brûlent pas.
Mettez l’ampoule dans la douille en la tournant d’un quart de tour à
droite. Réinstallez la lampe en effectuant ces étapes dans le sens
inverse.
Veillez à faire concorder l’émission de lumière au niveau du verre de
protection avec l’angle de rotation de l'éclairage.
Contrôlez et nettoyez le joint à chaque ouverture du lampadaire. La
surface du joint doit être propre. C’est une mesure pour garantir la
protection IP.
Veillez à ce que le joint soient bien mis. Vissez en croix les vis du hublot
ou de l’anneau de maintien pour garantir une charge régulière du joint.
4. ENTRETIEN ET NETTOYAGE
Les influences suivantes peuvent avoir des conséquences
indésirables sur la surface du produit:
les pluies acides ou le sol acide une haute teneur en sel dans l’air
du sel de déneigement des nettoyants basiques et acides
Les engrais particulièrement dans les platebandes de fleures
d’autres substances chimiques (par ex. des produits phytosanitaires)
Protégez le produit avec des mesures adéquates pour éviter des
modifications de la surface.
Coupez toutes les sources d’alimentation et mettez le produit hors
tension avant de procéder à toutes mesures d’entretien ou de
nettoyage. Laissez le produit tout d’abord refroidir.
En cas de non-respect des indications signalées, existe au cours du
nettoyage un danger de décharge électrique ou bien brûlures.
Nettoyage: Veillez nettoyez le produit uniquement avec un chiffon doux,
légèrement humidifié, et ne peluchant pas. Veuillez respecter S.V.P. les
instructions de nettoyage et d’entretien éventuellement ci-jointes.
5. AUTRES INSTRUCTIONS IMPORTANTES
Stockage: Le produit doit être stocké dans un lieu sec, à l’abrie de
saleté, salissure et de toute charge mécanique.
Garantie: Dans le cas d’une réclamation de garantie, veillez vous
adresser à votre marchant spécialisé.
Retraitement: Vous trouverez les indications nécessaires pour un
retraitement réglementaire, sur internet www.slv.de, ou bien sous le
numéro de Téléphone indiqué ci-dessous.
6. INSTALLATION (seulement par un électricien éprouvé!)
Coupez l’interrupteur général de votre installation reps. la ligne de
rattachement concernée, avant de commencer tout travail!
Il existe danger de décharges électriques mortelles!
Utilisez uniquement les éléments livrés avec ce produit ou bien décrits
comme accessoires!
Autrement une parfaite sécurité de fonctionnement ne peut être
assurée. Il se peut qu’il un danger mortel ou d’incendie!
Vérifiez si le produit contient des éléments en vrac. Si c’est le cas, alors
que la présence de ces éléments n’est pas signalée explicitement, le
produit ne doit pas être installé, ou mis en fonction.
Les parties touchables peuvent être après connexion sous tension -
Danger de décharge électrique mortelle!
Deballage
Volume de livraison:
Trois tuyaux de protection Pot d’encastrement
Enlevez avec soin le produit de son emballage, et écartez tous les
éléments qui ont servi à sa protection lors du transport.
Contrôlez l’intégrité du produit après l’avoir extrait de son emballage, et
avant tout retraitement.
Lieu d'installation
Ce produit est fait pour une installation au sol.
Veillez à ce que le produit soit monté de manière stable et résistante
au basculement.
La distance entre la sortie de lumière et la face illuminée devrait au
moins être tant que la distance minimale indiquée sur l’étiquette du
type du luminaire: . Soyez prudent avec les matières
inflammables (comme feuillage etc.).
Etapes successives pour installer le luminaire
Ne colmatez pas le produit de votre initiative en ajoutant de silicon
ou outre matériel de colmatage.
N’ENLEVEZ PAS LA GRAISSE AUTOUR DES VIS ET DES TROUS! La
graisse évite une corrosion anodique (Electrolyse). Après chaque
ouverture de la lampe, il faut remettre de la graisse autour les vis.
Installez la lampe seulement quand il fait beau.
Si vous ne l’avez pas encore fait, préparez le trou d’installation au lieu
du montage. A l’extérieur, mettez une couche de gravier de 20cm au-
dessous du pot d’encastrement pour éviter que l’eau ne puisse pas
s’évacuer. C’est une mesure contre la corrosion.
Si on installe le produit à l’extérieur, Il faut respecter les instructions
d’installation pour cet endroit.
Etapes successives pour installer le luminaire
Dévissez les vis fixées sur le contre-hublot et retirez-les.
Sortez la lampe du pot en plastique.
Faites passer le câble de terre à travers l’ouverture du boîtier en
plastique.
Fixez bien le pot en plastique dans le sol.
Retirez le cadre de support et le verre de protection avec le joint.
Faites passer l’adduction (laissez-la assez longue) à travers le presse-
étoupe de câble.
Assurez le presse-étoupe avec un outil approprié.
Raccordement électrique:
Ce système doit pouvoir être coupé du réseau individuellement.
Enlevez le couvercle du serre-fil de branchement.
Ajoutez aux extrémités des âmes du réseau électrique des tubes de
protection.
Pour réaliser le raccordement électrique, connectez le fil électrique
noir ou brun (la phase) du réseau électrique à la borne L et le fil
électrique bleu (fil neutre) du réseau électrique à la borne N. Le fil
électrique vert et jaune (la masse) doit être vissé fermement sur la
borne reliée à la terre
Réinstallez le couvercle du serre-fil.
Installation d'ampoule Utilisez un chiffon pour mettre les ampoules –
ne la touchez pas avec les doigts. S’il y a des empreints digitales sur
les ampoules, nettoyez-la pour qu’elles ne s’y brûlent pas. Mettez
l’ampoule dans la douille en la tournant d’un quart de tour à droite.
Insérez ensuite la lampe dans le creux en plastique intégré et vissez-la.
Réinstallez la lampe en effectuant ces étapes dans le sens inverse.
Veillez à faire concorder l’émission de lumière au niveau du verre de
protection avec l’angle de rotation de l'éclairage. Vérifiez que le joint est
bien fixé au couvercle supérieur. La surface du joint doit être propre.
Vissez en croix les vis du hublot ou de l’anneau de maintien pour
garantir une charge régulière du joint.
Vérifiez le bon fonctionnement et l’attache correcte du luminaire !
Maintenant, on peut utiliser le produit.
numéro d’article 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Les détails techniques sont sujet à des changements.
SLV Elektronik GmbH
FRANÇAIS
MODE D´EMPLOI POUR
ENCASTRE EXTERIEUR
DASAR GX10

1. INDICACIONES DE SEGURIDAD
Los trabajos de instalación, montaje y de conexión sólo deben
ser realizados por un electricista autorizado.
No cubra el producto, no obstruya la circulación de aire.
No cuelgue ni fije nada en el producto, especialmente ningún tipo de
decoración.
Mantenga el producto fuera del alcance de los niños.
La luminaria se debe utilizar solamente con un cristal de protección
intacto.
Utilice el producto únicamente si funciona de forma perfecta:
En caso de un defecto, el producto ya no se debe tocar. ¡Desconecte
inmediatamente el producto en el interruptor de luz externo o la
alimentación eléctrica mediante el fusible!
¡Al tocar y seguir manejando el producto defectuoso, hay peligro de
muerte por electrocución, peligro de quemadura o peligro de
incendio!
El producto está defectuoso cuando
hay deterioros visibles.
no funciona perfectamente (p.ej. centelleo).
se produce humo, vapor o un chisporroteo perceptible al oído.
se producen olores a quemado.
llega a ser notable un sobrecalentamiento (p.ej. cambio de colores
también en superficies adyacentes).
Siga manejando el producto sólo tras la reparación y una
verificación realizada exclusivamente por un técnico electricista
autorizado!
2. EMPLEO SEGÚN NORMATIVAS
Este producto sirve únicamente para fines de iluminación y sólo puede:
utilizarse con una tensión de 230V~50Hz.
manejarse una vez montado fijamente.
No debe exponerse a exigencias mecánicas excesivas o fuertes
suciedades.
Después de un almacenamiento húmedo o contaminante, no utilizar
sin previa verificación.
No debe ser cambiado o modificado.
3. FUNCIONAMIENTO
La bombilla necesita más o menos 5 minutos para obtener la plena
potencia. Una vez desconectada, la bombilla debe enfriar unos 5 – 10
minutos antes de poder ser encendida nuevamente.
¡En la luminaria pueden producirse superficies calientes! Estas
quedan marcadas en el dibujo o en la luminaria con el símbolo
siguiente:
Cambie las lámparas siempre a tiempo antes de acabar su vida útil a fin de
evitar daños a personas, en la luminaria o en otros objetos.
Primero, desconecte la fuente de alimentación del producto y deje
enfriar la lámpara antes de cambiarla.
En caso opuesto, hay peligro de quemadura en la superficie caliente
de la lámpara.
Utilice para la luminaria solamente lámparas homologadas. En la placa de
características hay los datos de las lámparas homologadas.
El uso de otras lámparas puede causar un peligro de incendio, un
caso de fallo o deterioro del producto.
Cambio de la lámpara: Quite la cubierta, el marco de retención y el
cristal de protección con la empaquetadura. Utilice un paño para insertar
una bombilla – no tocar con los dedos. En caso necesario, limpie la
bombilla. La bombilla se enrosca en el portalámparas mediante un
cuarto de vuelta hacia la derecha Vuelva a ensamblar la lámpara en la
sucesión opuesta.
Preste atención a que la salida de luz del cristal de protección coincida
con el círculo de giro de la luminaria.
Compruebe y limpie la empaquetadura cada vez tras haber abierto la
luminaria. La superficie de apoyo de la empaquetadura debe ser libre de
suciedad. Estas medidas sirven para conservar la clase de protección
IP.
Preste atención a la posición correcta de la empaquetadura. Apriete en
cruz los tornillos de la cubierta del anillo de retención a fin de obtener
una carga uniforme de la empaquetadura.
4. MANTENIMIENTO Y CUIDADO
Las siguientes influencias del medio ambiente pueden afectar la
superficie del producto:
lluvia y suelo ácidos alta concentración salina del aire
sal para derretir la nieve detergentes
Abono sobre todo en arriates
otras sustancias químicas (p.ej. productos pesticidas)
Proteja el producto mediante medidas apropiadas para evitar alteraciones
de la superficie.
Desconecte la fuente de alimentación del producto antes de que lleve
a cabo trabajos de limpieza y cuidado. Primero deje enfriar el
producto.
En caso de la no observancia existe durante la limpieza el peligro de
electrocución o de quemadura.
Limpieza: Liempie el producto pasando solamente un trapo blando y libre
de pelusas ligeramente húmedo. Por favor tenga en cuenta también las
recomendaciones de cuidado y de limpieza eventualmente adjuntadas.
5. OTRAS INDICACIONES IMPORTANTES
Almacenamiento: El producto se debe almacenar en un ámbito seco,
protegido contra ensuciamiento y exigencias mecánicas.
Garantía: En el caso de garantía, diríjase por favor a su comerciante
especializado.
Eliminación de residuos: En cuanto a la eliminación de residuos
adecuada, consulte nuestra página Internet bajo www.slv.de o llame el
número de teléfono abajo indicado.
6. MONTAJE (¡sólo por un electricista homologado!)
¡Antes de empezar con cualquier tipo de trabajo, desconecte la fuente
de alimentación resp. el cable de alimentación!
¡Hay peligro de muerte por electrocución!
¡Utilice solamente partes suministradas junto con el producto o
partes que son descritas de forma explícita como accesorio!
En caso opuesto, no queda garantizado un servicio seguro.
¡Podría producirse peligro de muerte y peligro de incendio!
Compruebe si en el producto hay partes sueltas. En caso afirmativo y
si la presencia de tales partes no es explícitamente descrita, el producto
no deberá ser instalado o puesto en servicio.
¡Una vez conectado, las partes tocables pueden estar bajo tensión –
peligro de muerte por electrocución!
Desembalaje
Volumen de entrega:
Tres tubos flexibles de aislamiento Cajetín de empotrar
Saque el producto cuidadosamente del embalaje y retire todos los
bloqueos de transporte.
Antes de eliminar el material de embalaje, compruebe si ha sacado
todos los componentes del producto.
Lugar de montaje
El producto es apropiado para ser empotrado en el piso.
Preste atención a que el producto sea montado sobre una base firme,
plana y estable.
La salida de luz debería estar a una distancia de la superficie iluminada
igual a la distancia mínima: indicada en la placa de
características de la luminaria. Precaución especial: se aplica para
objetos fácilmente inflamables (p.ej. follaje, etc.).
Recomendaciones antes del montaje
No impermeabilice por sí mismo el producto adicionalmente con silicona
u otros agentes de obturación.
¡NO ELIMINAR LA GRASA LUBRICANTE EN LOS TORNILLOS Y LOS
ORIFICIOS PARA LOS TORNILLOS! La grasa evita la corrosión
anódica (electrólisis). Después de cada abertura de la lámpara las
atornilladuras deban proveerse de nuevo de la grasa lubricante.
Instale la luminaria en un período de tiempo seco.
Si no está todavía a disposición, prepare en el lugar de montaje el
orificio de montaje. En la zona exterior, el orificio de empotrar deba
proveer debajo del cajetín de empotrar de una capa de grava de 20 cm
de profundidad a fin de evitar estanque de agua. Esta medida sirve de
protección anticorrosiva.
En caso de instalaciones en el exterior deban tenerse en cuenta las
prescripciones de instalación vigentes para esta zona.
Pasos de montaje
Suelte los tornillos en la placa para quitarla.
Saque la lámpara del cajetín plástico de empotrar.2
Lleve el cable subterráneo a través de la abertura dispuesta en el
cajetín plástico de empotrar.
Sujete el cajetín plástico de empotrar fijamente en la tierra.
Quite el marco de retención y el cristal de protección con la
empaquetadura.
Lleve el cable de alimentación con una longitud suficiente a través de la
atornilladura de cables.
Asegure la atornilladura de cables con una herramienta apropiada.
Conexión eléctrica
El producto debe poder desconectarse de la alimentación de
corriente a través de un interruptor multipolar.
Quite la tapa en el borne de conexión.
Provee los extremos de conductors con los tubos de protección
incluso.
Para la conexión eléctrica conecte el conductor negro o marrón
(conductor exterior) del cable de alimentación con el borne L y el
conductor azul (conductor neutro) del cable de alimentación con el
borne N. El conductor verde-amarillo (conductor protector) del cable
de alimentación se atornilla fijamente con el terminal de puesta a
tierra del producto.
Aplique de nuevo la tapa del borne.
Colocación de la lámpara: Utilice un paño para insertar una bombilla –
no tocar con los dedos. En caso necesario, limpie la bombilla. La
bombilla se enrosca en el portalámparas mediante un cuarto de vuelta
hacia la derecha.
Inserte a continuación la luminaria en el cajetín plástico a empotrar y
atorníllela.
Vuelva a ensamblar la lámpara en la sucesión opuesta. Preste atención
a que la salida de luz del cristal de protección coincida con el círculo de
giro de la luminaria. Preste atención a la posición correcta de la
empaquetadura dispuesta en la cubierta superior. La superficie de
apoyo de la empaquetadura debe ser libre de suciedad. Apriete en cruz
los tornillos de la cubierta del anillo de retención a fin de obtener una
carga uniforme de la empaquetadura.
¡Compruebe el funcionamiento perfecto y la posición segura de la
luminaria!
El producto está listo para su funcionamiento.
No. del artículo 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Nos reservamos el derecho a modificaciones técnicas.
SLV Elektronik GmbH
ESPAÑOL
INSTRUCCIONES DE SERVICIO PARA
LUMINARIA EMPOTRAR
DASAR GX10

1. AVVISI DI SICUREZZA
I lavori di installazione, montaggio e collegamento possono
venir eseguiti esclusivamente da un elettricista professionista
autorizzato.
Non copra il prodotto. Non limiti la circolazione dell’aria.
Non appenda o fissi nulla sul prodotto, soprattutto nessun tipo di
ornamento.
Tenga il prodotto a dovuta distanza dai bambini.
Il lampadario può essere messo in funzione solo dotato di un vetro di
protezione intatto.
Impieghi il prodotto esclusivamente se esso funziona
perfettamente:
In caso di errore il prodotto non deve più essere toccato. Spenga
immediatamente il prodotto azionando l’interruttore della luce esterno
oppure interrompendo il condotto con il salvavita!
Nel caso di contatto e ulteriore funzionamento nel caso di
malfunzionamento vi è pericolo di vita causato da scossa elettrica,
pericolo di ustione oppure pericolo di incendio!
Ci si trova in presenza di un errore, nel caso in cui
Si verifichino danni evidenti.
Il prodotto non lavori in modo perfetto (ad es. risulti tremolante).
Emetta fumo, vapore oppure rumori scoppiettanti percepibili.
Si formino odori di bruciato.
Si noti un surriscaldamento (ad es. colorazioni diverse anche sulle
superficie confinanti).
Metta in funzione nuovamente il prodotto appena dopo la
riparazione e il controllo ad eseguire esclusivamente da un esperto
elettricitsta autorizzato!
2. USO A NORMA
Questo prodotto deve essere utilizzato esclusivamente a fini di
illuminazione e può essere:
Messo in funzione unicamente con una tensione di 230V ~50Hz.
Deve essere messo in funzione solo se montato in modo fisso.
Non deve essere sottoposto a forti carichi meccanici oppure ad un
alto livello di inquinamento.
Dopo esseri trovato in un magazzino umido o sporco, esso può
essere messo in funzione unicamente dopo un controllo da parte di
personale esperto.
Il prodotto non deve essere alterato oppure modificato.
3. MESSA IN FUNZIONE
La lampada ha bisogno di ca. 5 minuti per raggiungere la piena
prestazione. Dopo lo spegnimento, la lampadina deve raffreddarsi per
ca. 5 - 10 min. fino a che si può nuovamente accendere.
Sul lampadario si possono formare superfici calde! Queste sono
indicate nell’immagine o sul lampadario mediante il simbolo
seguente:
Sostituisca sempre in tempo la lampadina prima della fine della sua durata
di vita, al fine di evitare danni a persone, al lampadario o ad altri oggetti.
Levi innanzitutto la tensione al prodotto e lasci raffreddare la lampadina
prima della sostituzione.
Altrimenti vi è il rischio di ustione sulla superficie calda della
lampadina.
Impieghi esclusivamente lampadine ammesse per questo tipo di
lampadario. Le indicazioni riguardanti le lampadine ammesse le ritrova sul
cartellino del tipo.
Altre lampadine possono causare pericolo di ustione, malfunzionamento
oppure danneggiamento del prodotto.
Cambio della lampadina: Rimuovere il diffusore, il telaio di supporto e il
vetro di protezione con la guarnizione. Usi una pezza per inserire la
lampadina- non toccare con le dita. Altrimenti pulire la lampadina. Con
una rotazione di un quarto verso destro la lampadina viene inserita
all’interno del portalampada. Rimonti la lampada in sequenza opposta.
Accertarsi che il vetro di protezione sia posizionato in modo che la luce
fuoriesca correttamente per tutto l'angolo di orientamento della lampada.
Controlli e pulisca la guarnizione dopo ogni apertura del lampadario. La
superficie di collocamento della guarnizione deve essere libera da
sporcizia. Questi provvedimenti servono a mantenere la categoria di
protezione IP.
Faccia attenzione ad inserire correttamente la guarnizione. Avviti le viti
del diaframma o dell’anello di supporto a croce, al fine di ottenere un
carico equivalente della guarnizione.
4. MANUTENZIONE E ASSISTENZA
Le seguenti influenze ambientali possono esercitare effetti non
desiderati sulla superficie del prodotto:
Pioggia acida e terra ▪Alto contenuto salino dell’aria
Sale antigelo ▪Detergenti
Concime soprattutto in aiuole di fiori
Altre sostanze chimiche (ad es. fitofarmaci)
Protegga il prodotto prendendo le dovute precauzioni al fine di evitare
cambiamenti in superficie.
Levi innanzitutto la tensione all‘intero prodotto, prima di eseguire lavori
di pulizia o di assistenza sul prodotto. Lasci prima raffreddare il
prodotto.
Nel caso di non adempimento, durante la pulizia vi è il pericolo di
scossa elettrica oppure di ustione.
Pulizia: Pulisca il prodotto con una pezza un poco inumidita, morbida e
non ruvida. La preghiamo di rispettare anche eventuali avvisi di cura e di
pulizia allegati.
5. ULTERIORI AVVISI IMPORTANTI
Conservazione: Il prodotto deve essere conservato in un luogo secco,
protetto da inquinamento e vincoli meccanici.
Garanzia: In caso di garanzia La preghiamo di rivolgersi al rivenditore
autorizzato.
Smaltimento: Avvisi riguardanti lo smaltimento corretto si ritrovano sul
sito www.slv.de o si possono richiedere telefonicamente al numero di
telefono indicato a seguito.
6. MONTAGGIO (solo ad opera di un esperto elettrotecnico!)
Tolga la tensione dall’approvvigionamento della corrente ovvero del
condotto di collegamento, prima di eseguire un lavoro!
Vi è il pericolo di scossa elettrica che potrebbe causare la morte!
Impieghi unicamente componenti facenti parte del volume di consegna e
descritte esplicitamente quali accessori!
Altrimenti non viene garantito un funzionamento sicuro. Potrebbe
sussistere pericolo di vita e di incendio!
La preghiamo di verificare se all’interno del prodotto si trovano
componenti scollegate. Nel caso in cui siano presenti e non vengano
descritti, il prodotto non può essere installato o messo in funzione.
Componenti dotati di contatti potrebbero essere sottoposti a tensione-
pericolo di vita mediante scossa elettrica!
Disimballare
Volume di consegna:
Tre tubi di protezione Vaso di installazione
Estragga con prudenza il prodotto dall’imballaggio e tolga le protezioni
apposte durante il trasporto.
Prima di gettare il materiale di imballaggio, La preghiamo di voler
verficare di aver estratto tutti i componenti del prodotto.
Luogo di montaggio
Il prodotto è adatto esclusivamente per l’inserimento all’interno del
pavimento.
Installi il prodotto esclusivamente su una base stabile, piana e non
ribaltabile.
L’emissione di luce del prodotto deve essere ad una distanza dalla
superficie illuminata pari alla distanza minima di indicata sul
cartellino descrittivo del lampadario. Precauzioni particolari si
applicano nel caso di oggetti infiammabili (ad es.: foglie, ecc.).
Avvisi prima dell‘installazione
La preghiamo di non impermeabilizzare il prodotto da sé con
aggiunta di silicone o altro materiale d’impermeabilizzazione.
NON ELIMINARE IL GRASSO DI LUBRIFICAZIONE SULLE VITI E NEI
FORI DELLE VITI! Il grasso evita la corrosione anodica (elettrolisi).
Dopo ogni apertura della lampada, i collegamenti delle viti devono
essere nuovamente dotate di grasso di lubrificazione.
Installi il lampadario in condizioni meteo secche.
Se non è stato ancora fatto, prepari l’apertura di installazione sul luogo
di montaggio. Nell’ambito esterno doti l’apertura di installazione al di
sotto del vaso di montaggio, con uno strato di ghiaia di una profondità di
20 cm, al fine di evitare la formazione di acqua stagna. Questo
provvedimento serve a proteggere dalla corrosione.
Nel caso di installazioni esterne, si devono rispettare le norme di
installazione valide per questo settore.
I passaggi singoli del montaggio
Allenti le viti sul diaframma e le tolga.
Estragga la lampada dal vaso di installazione in plastica.
Inserisca il cavo terra attraverso l’apertura del vaso di installazione in
plastica.
Fissi il vaso di plastica in modo solido nel sottofondo.
Rimuovere il telaio di supporto e il vetro di protezione con la guarnizione.
Inserisca il cavo terra in lunghezza sufficiente attraverso l’avvitamento
del cavo.
Protegga l‘avvitamento dei cavi con un attrezzo adeguato.
Collegamento elettrico
Si deve poter separare il separatore di tutti i poli
dall’approvvigionamento elettrico.
Elimini la copertura sul morsetto di collegamento.
Doti gli attacchi dei tubi di protezione contenuti nel volume di
consegna.
Per il collegamento elettrico, colleghi la vena nera o marrone
(condotto esterno) del condotto di collegamento con il morsetto L e
la vena blu (condotto neutrale) del condotto di collegamento con il
morsetto N. La vena verde e gialla (condotto di protezione) del
condotto di collegamento viene avvitato in modo fisso con il morsetto
della presa di terra del prodotto.
Monti nuovamente la copertura del morsetto.
Inserire la lampada: Usi una pezza per inserire la lampadina- non
toccare con le dita. Altrimenti pulire la lampadina. Con una rotazione di
un quarto verso destro la lampadina viene inserita all’interno del
portalampada.
Collocare quindi la lampada nell'apposita scatola in plastica e avvitarla.
Rimonti la lampada in sequenza opposta. Accertarsi che il vetro di
protezione sia posizionato in modo che la luce fuoriesca correttamente
per tutto l'angolo di orientamento della lampada. Fare attenzione a
posizionare correttamente la guarnizione sul coperchio superiore. La
superficie di collocamento della guarnizione deve essere libera da
sporcizia. Avviti le viti del diaframma o dell’anello di supporto a croce, al
fine di ottenere un carico equivalente della guarnizione.
Verifichi il funzionamento perfetto e il supporto sicuro
dell’apparecchiatura d’illuminazione!
Il prodotto risulta ora pronto per essere messo in funzione.
Art.-No. 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Modifiche tecniche riservate.
SLV Elektronik GmbH
ITALIANO
ISTRUZIONI DI FUNZIONAMENTO PER
LAMPADE MONTATO NEL PAVIMENTO
DASAR
GX10

1. VEILIGHEIDSVERWIJZINGEN
Installatie, montage en aansluitingen mogen slechts gebeuren
door een erkend electricien.
Het product niet afdekken. De luchtcirculatie niet beperken.
Niets aan het product hangen of bevestigen, zeker geen versieringen.
Product buiten bereik van kinderen bewaren.
De lamp mag slechts met een intact beschermend glas worden
gebruikt.
Het product slechts gebruiken wanneer het probleemloos
functioneert:
In het geval van fout mag u het product niet meer aanraken. Product
meteen uitschakelen door de externe lichtschakelaar te bedienen of
door de geleider aan de beveiliging vrij te schakelen!
Wordt het product in geval van fout aangeraakt en verder gebruikt,
bestaat er levensgevaar door elektrische schok,
verbrandingsgevaar of brandgevaar!
Er bestaat een geval van fout indien
er zichtbare beschadigingen zijn.
het product niet foutloos werkt (bv. indien het flikkert).
het kwalmt, stoomt, of hoorbaar kraakt.
er brandlucht ontstaat.
er een oververhitting te zien is (bv. d.m.v. verkleuringen, ook aan
aanliggende vlakken).
Product pas gebruiken nadat het door een erkend electricien werd
gerepareerd en gecontroleerd!
2. GEBRUIK AANGEPAST AAN DE DOELEINDEN
Dit product dient alleen voor verlichting en mag slechts in de volgende
situaties worden gebruikt:
Met een netspanning van 230V~50Hz.
slechts vastgemonteerd worden gebruikt.
Mag niet aan zware mechanische belasting of sterke vervuiling
worden blootgesteld.
Mag, na weigering in een vochtige of vervuilende opslagplaats, pas
worden gebruikt nadat het grondig werd nagekeken.
Het product mag niet worden veranderd of gewijzigd.
3. GEBRUIK
De lamp heeft ongeveer 5 minuten nodig om tot haar volle vermogen te
komen. Na het uitschakelen moet de lamp minstens 5-10 minuten
afkoelen, alvorens ze weer aangestoken mag worden.
In de nabijheid van de lamp kunnen er hete oppervlaktes
ontstaan! Deze zijn in de tekening of op de lamp met volgend
symbool gekenmerkt:
Voor afloop van de levensduur de lampen steeds op tijd uitwisselen, om
schade aan personen, de lamp zelf of andere voorwerpen te voorkomen.
Het product eerst spanningsvrij schakelen en de lichtbron vóór het
wisselen laten afkoelen.
Anders bestaat er verbrandingsgevaar op het hete oppervlak van de
lichtbron.
Slechts lichtbronnen gebruiken die teogelaten zijn voor de lamp. Gegevens
m.b.t. toegelaten lichtbronnen bevinden zich op het typeplaatje.
Andere lichtbronnen kunnen tot brandgevaar, geval van fout of tot
beschadiging van het product leiden.
Verwisselen van lampen: Verwijder de afscherming, de houderring en
de beschermend glas met de dichting Gebruik een doek wanneer u de
verlichting installeert – niet met de vingers aanraken. Daarna de
verlichting schoonmaken. Met een kwartdraai naar rechts wordt de
verlichting in de fitting gedraaid Zet u de lamp nu in omgekeerde
volgorde weer inelkaar.
Let erop dat de lichtuittreding van het beschermende glaasje
overeenkomt met het draaibereik van de lamp.
Na het openen van de lamp steeds de dichting controleren en zuiveren.
De oplegvlakte mag niet vuil ziijn. Deze maatregelen dienen ervoor de
IP beschermingsaard in staat te houden.
Let op de juiste positie van de pakking. Trekt u de schroeven van de
afscherming of van de houderring kruiselings aan, om een gelijkmatige
belasting van de dichting te bereiken.
4. INSTANDHOUDING EN ONDERHOUD
De volgende door het milieu veroorzaakte invloeden kunnen
ongewenste uitwerkingen op het oppervlak van het product hebben:
zure regen en zure grond hoog zoutgehalte in de lucht
strooizout reinigingsmiddelen
Meststoffen vooral in bloemperken
andere scheikundige substanties (bijvoorbeeld pesticide)
Het product moet d.m.v. geschikte maatregelen worden beschermd om
veranderingen van het oppervlak te vermijden.
Het gehele product eerst spanningsvrij schakelen voordat het wordt
gereinigd of onderhouden. Laat het product eerst afkoelen.
Bij niet-naleving bestaat er gevaar van een elektrische schok of
verbranding als het product wordt gereinigd.
Reiniging: Product slechts met een bevochtigd en zacht doekje zonder
pluisjes schoonmaken. Ook a.u.b letten op eventueel bijgevoegde
onderhoud- en schoonmaakaanwijzingen.
5. VERDERE BELANGRIJKE VERWIJZINGEN
Opslag: Het product moet droog en beschermd tegen vervuiling en
mechanische belasting worden opgeslagen.
Garantie: In geval van garantie wendt u zich tot uw handelaar.
Afvalverwerking: Verwijzingen m.b.t. adequate afvalverwerking vindt u
op internet onder www.slv.de of onder het beneden aangegeven
telefoonnummer.
6. MONTAGE (slechts door een erkend vakman (electricien)!)
Stroomvoorziening / aansluitingsleiding spanningsvrij schakelen voordat
enig werk uit wordt gevoerd!
Er bestaat gevaar van elektrische schok met de dood ten gevolge!
Slechts delen gebruiken die met het product meegeleverd worden of
definitief als toebehoren worden beschreven!
Anders is een veilig gebruik niet gewaarborgd. Er kan brand- en
levensgevaar bestaan!
Controleren of er losse onderdelen in het product zijn. Indien dit het
geval is en deze onderdelen niet expliciet zijn beschreven, mag het
product niet worden geïnstalleerd of gebruikt.
Raakbare delen kunnen na aansluiting onder spanning staan –
levensgevaar door elektrische schok!
Uitpakken
Leveringsomvang:
Drie beschermende slangen Lasdoos
Product voorzichtig uit de verpakking nemen en transportbescherming
verwijderen.
Voordat het verpakkingsmateriaal wordt weggegooid, gelieve te
controleren of alle onderdelen van het product voltallig zijn.
Montageplaats
Het product is geschikt om in de vloer ingebouwd te worden.
Let u erop dat het product op een stabiele, effen ondergrond (die niet
kan omvallen) wordt gemonteerd.
De lichtbundel moet minstens zover van het bestraalde oppervlak zijn
verwijderd als de minimale afstand die wordt aangegeven: .
Extra voorzichtig zijn met licht ontvlambare dingen (bijvoorbeeld loof,
etc…).
Verwijzingen vóór de montage
Product niet eigenhandig met silicone of ander dichtingmateriaal
afdichten.
HET SMEERVET AAN SCHROEVEN EN SCHROEFGATEN NIET
VERWIJDEREN! Door het vet wordt een anodische corrosie
(elektrolyse) onmogelijk gemaakt. Na iedere keer dat u de lamp opent
moeten de schroefverbindingen opnieuw van smeervet worden voorzien.
Installeert u de lamp met droog weer.
Maakt u nu de inbouwopening aan de montageplaats in orde, indien dat
nog niet gebeurd zou zijn. In het buitenbereik voorziet u de
inbouwopening die zich onder de lasdoos bevindt van een grindvulling
van 20 cm diepte om de vorming van opgestuwd water te vermijden.
Deze maatregel dient voor bescherming tegen corrosie.
Bij buiteninstallaties moeten de installatievoorschriften voor dit bereik
worden nagekomen.
Afzonderlijke stappen in de montage
Draait u de schroeven van de klep en neemt u deze weg.
Neemt u de verlichtingsapparatuur uit de inbouwpot in kunststof.
Voert u de aardingskabel doorheen de opening van de inbouwpot in
kunststof.
Verankert u de inbouwpot in kunststof stevig in de aarde.
Verwijder de houderring en de beschermend glas met de dichting.
Voert u de toevoerleiding, met voldoende lengte, door de
kabelschroefkoppeling.
Kabelschroefverbinding met daarvoor geschikt gereedschap beveiligen.
Elektrische aansluiting
Het product moet door een veelpolige scheiding van het
elektriciteitsnet gescheiden kunnen worden.
Verwijder de afdekking op de aansluitklem.
De draadeindjes moeten met de beiliegende beschermende slangen
voorzien worden.
Voor de elektrische aansluiting verbindt u de zwarte of bruine draad
(buitenleiding) van de aansluitleiding met klemmetje L en de blauwe
draad (neutrale leiding) van de aansluitleiding met klemmetje N. De
groengele draad (beschermleiding) van de aansluitleiding wordt met
de aardingsklem van het product vastgeschroefd.
Breng de afdekking van de klem opnieuw aan.
Inzetten van de verlichting: Gebruik een doek wanneer u de verlichting
installeert – niet met de vingers aanraken. Daarna de verlichting
schoonmaken. Met een kwartdraai naar rechts wordt de verlichting in de
fitting gedraaid.
Installeer de lamp dan in de ingebouwde kunststof pot en schroef haar
vast.
Zet u de lamp nu in omgekeerde volgorde weer inelkaar. Let erop dat de
lichtuittreding van het beschermende glaasje overeenkomt met het
draaibereik van de lamp. Let u erop dat de afdichting precies goed zit.
De oplegvlakte mag niet vuil ziijn. Trekt u de schroeven van de
afscherming of van de houderring kruiselings aan, om een gelijkmatige
belasting van de dichting te bereiken.
Gelieve onberispelijke functie en veilig houvast van de lamp te
verifiëren!
Het product is nu klaar voor gebruik.
artikelnr. 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Behoudens technische wijzigingen.
SLV Elektronik GmbH
NEDERLANDS
GEBRUIKSHANDLEIDING VOOR
GRONDSPOT
DASAR GX10

1. SIKKERHEDSHENVISNINGER
Kun en anerkendt elektromontør må gennemføre installations-,
montage- og tilsluttningsarbejder.
Dæk ikke produktet af. Gør ikke indgreb i luftcirkulationen.
Hænge og befæstig ikke noget på produktet, særlig ingen
dekorationer.
Hold barn fjern af produktet.
Lyset må drives kun med et intakt beskyttelseglas.
Driv produktet kun, hvis det funktioner upåklagelig:
Ifald af fejl, produktet må ikke berøres.Afbryd produktet på ekstern
kontakten eller ved frislutte af ledningen på sikringen!
Der er livsfare ved berøring og videre drift ifald af fejl gennem
elektriskt slag, forbrændingsfaren eller brandfaren!
Der er et fejl fald, hvis
der er synlige beskadigelser.
produktet ikke funktioner upåklagelig (f.eks. flagre).
det ryger, damper, eller ved hørlige knirkstøjer.
brandlugte opstår.
du mærker overvarmning (f.eks. hvis det skifter farve, også på
tilgrænsende flader).
Driv produktet ikke før istandsættlelsen og prøvning udelukkende
gennem en anerkendt elektromontør!
2. ANVENDELSE IFØLGE BESTEMMELSEN
Dette produkt er kun for belysningformål og må:
drives kun med en spænding af 230V ~50Hz.
drives kun fast monteret.
Ikke udsættes til mekanisk belastning eller høj forurening.
drives kun efter en tilstandsprøvning efter en fugtig eller forurenet
lagring.
Produktet ikke må ændres eller modificeres.
3. DRIFT
Lampen behøver ca. 5 minutter for at opnå fuld kapacitet. Efter
kobling fra af lysmiddelet, det må afkøles for ca. 5 - 10 min., før det
kan blive antændt igen.
Der kan opstå hede overflader på lyset! Denne er kendetegnet i
illustrationen eller på lyset gennem følgende symbolet:
Udskift lysmiddler altid i god tid før enden af deres livstid for at undgå
skader på personer, lyset eller andre genstander.
Først slut produktet spændingsfri, og lad lysmiddelet afkøler førend du
veksler lysmiddelet.
Ellers der er forbrændingsfaren på lysmiddelets hed overfladen.
Brug kun lysmidler som er tilladet for lampen. Du finder oplysninger til
tilladelige lysmidler på typeskiltet.
Andre lysmidler kan føre til brandfare, fejl, og beskadigelse af
produktet.
Veksling af lysmiddel: Fjern blænden, holderammen og
beskyttelsesglasset med pakning. Benyt en klud for at indsætte lysmidler
– berør ikke med fingrene. Ellers rens lymidlerne. Lysmiddelet drejes i
fatningen ved hjælp av en kvart omdrejning til højre. Genmonter lyset
sammen i omvendt rækkefølge.
Sørg for at beskyttelsesglassets lyskegle stemmer overens med
lampens drejeområde.
Prøv og rens tætningen efter hver åbning af lyset. Tætningens
pålægfladen skal være fri af smuds. Denne foranstaltninger tjener
opretholdelsen af IP beskyttelsesarten.
Ta hensyn til at tætningen sidder rigtigt. Stramme skruerne af blænden
eller holderingen korsvis for at opnå en ligelig belastning af tætningen.
4. VEDLIGEHOLDELSE OG PLEJE
De følgende miljømæssig betinget indflydelser kan føre til uønsket
virkninger på overfladen af produktet:
syre regn og jord ▪højt saltindhold i luften
strøsalt ▪rengøringsmiddel
Gødning særlig i blomsterbede
andre kemiske substanser (f.eks. pesticid)
Beskyt produktet formedelst egnede foranstaltninger for at undgå
ændringer af overfladen.
Først slut helt produktet spændingsfri, førend du foretager rengørings-
og plejeforanstaltninger på produktet. Lad produktet afkøler først.
Ifald af ikke-overholdelse af denne vejledning ved rengøringen, der er
fare af elektriskt slag eller forbrænding.
Rengøring: For at rense produktet, brug en let fugt, blød og trævlefri klud.
Ta hensyn til eventuel vedlagte henvisninger for vedligeholdelse og
rengøring.
5. VIDERE VIGTIGE HENVISNINGER
Lagring: Produktet må lagres tør, beskyttet for forureniger og
mekaniske belastninger.
Garantie: I fald af anvendelse af garantien, vende dig til din
faghandlende.
Bortskaffelse: Du finder henvisninger til reglementeret bortskaffelse i
Internettet under www.slv.de eller under telefonnummeret som er
angivet nedenfor.
6. MONTAGE (udelukkende af en autoriseret elektriker)
Før du gører noget arbejde, omkobler strømforsyningen og den
forbindende fører spændingsfri!
Der er faren af et elektriskt slag med dødfølge!
Brug kun denne dele som er blevet leveret sammen med produktet, eller
som er beskrevede entydig som tilbehør!
En sikker drift kan ellers ikke garanteres. Der kan være livs – og
brandfare!
Prøv om der er løse deler i produktet. Hvis dette er tilfældet, og hvis
eksistens af disse dele ikke er blevet beskrevet eksplicit, så produktet
må ikke installeres eller sættes i funktionen.
Dele der kunne berøres kan være under spændingen efter tilslutning
– livsfare gennem elektriskt slag!
Pakke Ud
Leveringsomfang:
Tre beskyttelseslanger Indbyggpott
Tag varen forsigtigt ud fra pakken og fjern hver transportbeskyttelse.
Før fjernelse af indpakningen, prøv om alle deler af produktet er blevet
taget ud.
Montageplads
Produktet er kun egnet for indbygning i gulvet.
Install produktet kun på en stabil, jævn, vippefast undergrund.
Lysets utrædelse af produktet skal være i det mindste så fjernt bort fra
det belyste område som det blev opgivet i minimumsafstanden som er
præciseret på lysets typeskiltet: . Synderlig forsigtighed
gælder for let brændbare genstander ( f.eks.: løv, etc.).
Henvisninger før installationen
Ikke tæt produktet yderligere egenhændigt med silikone eller andre
tætningsmidler.
IKKE FJERN SMØREFEDTET PÅ SKRUERNE OG
SKRUEHULLERNE! Fedtet forhindrer anodiske korrosion (elektrolyse).
Skrueforbindelser skal indsmøres gentagen med smørfedt efter hver
åbning af lyset.
Instal lyset ved tørt vejr.
Hvis det er ikke allerede sket, forbered indbyggåbningen på
montagestedet. I yderområdet tilføj en mængde af grus af 20 cm dybde
til indbygåbningen, nedenfor indbyggpotten for at undgå samling af
opstemmet vand. Denne foranstaltning tjener til korrosionbeskyttelsen.
Ved yderinstallationer ta hensyn til de gældende installationsforskrifter
for dette område.
Enkelt montage skridt
Løs skruerne på blænden og ta den af.
Ta lyset ud af plastindbyggpotten.
Før jordkablet gennem åbningen af plastindbyggpotten.
Forankr plastpotten fast i undergrunden.
Fjern holderammen og beskyttelsesglasset med pakning.
Før jordkablet i tilstrækkelig lengde gennem kabelskruingen.
Sikr kabelskrueringen ved hjælp av et egnet værktøj.
Elektrisk forbindelse
Produktet skal være duelig at blive adskilt fra strømforsyningen
formedelst en alpolfrakobling.
Fjern afdækningen på afslutningsklemmen.
Forsyne åre-enderne med de tilhørende beskyttelseslanger.
For elektrisk forbindelse, forbinder svar eller brun åren (yderleder) af
tilslutningsledningen med klemmen L og blå åren (neutralleder) af
tilslutningsledningen med klemmen N. Den grønne – gule åren
(beskyttelseleder) af tilslutningsledningen vil fast sammenskrues med
jordforbindelse- klemmen af produktet.
Fastgør igen klemmens afdækning.
Indsats af lysmiddel: Benyt en klud for at indsætte lysmidler – berør
ikke med fingrene. Ellers rens lymidlerne. Lysmiddelet drejes i
fatningen ved hjælp av en kvart omdrejning til højre.
Sæt lampen ind i den monterede plastholder og skru den fast.
Genmonter lyset sammen i omvendt rækkefølge. Sørg for at
beskyttelsesglassets lyskegle stemmer overens med lampens
drejeområde. Lægg mærke til tætningens rigtigt sædet på øverste
afdækning. Tætningens pålægfladen skal være fri af smuds. Stramme
skruerne af blænden eller holderingen korsvis for at opnå en ligelig
belastning af tætningen.
Kontroller lampens upåklagelige funktion og at den er sikker
fastgjordt!
Produktet er nu klar til drift.
art.-nr. 230140/44
04/2009 © SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-
Palenberg, Germany, Tel. [phone]
Ret til tekniske ændringer forbeholdes.
SLV Elektronik GmbH
DANSK
INSTRUKTIONSVEJLEDNING FOR
INDBYGGET GULVBELYSNING
DASAR GX10
