SOMFY Sonesse 50 RTS Installation guide

Sonesse 50 RTS
Ref. 5106210D
FR Notice d’installation et d’utilisation
EN Installation and operating guide
IT Manuale di installazione e d’uso
ES Manual de instalación y uso
操作和安装指南
ZH
www.somfy.com

1
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
SOMMAIRE
1. Domaine d’application et
responsabilité 1
1.1 Domaine d’application 1
1.2 responsabilité 2
2. Installation 2
2.1. Montage 2
2.2. Câblage 3
2.3. Mise en service 4
2.4. Astuces et conseils d’installation 5
3. Utilisation et maintenance 7
3.1. Touches Montée et Descente 7
3.2. Fonction STOP 7
3.3. Position favorite (my) 7
3.4. Fonctionnement avec un capteur
soleil Somfy 8
3.5. Réglages supplémentaires 8
3.6. Astuces et conseils d’utilisation 8
4. Données techniques 9
NOTICE ORIGINALE
1. DOMAINE D’APPLICATION ET RESPONSABILITÉ
1.1 DOMAINE D’APPLICATION
La motorisation Sonesse 50 est conçue pour motoriser tous les types de stores d’intérieur
(stores rouleaux, stores bateaux, stores romains, stores vénitiens et écrans de projection), à l’ex-
ception des pantographes.
La motorisation Sonesse 50 est conçue pour motoriser des stores rouleaux multi-banding.
La motorisation Sonesse 50 est conçue pour motoriser plusieurs stores rouleaux en même temps,
si ceux-ci sont reliés entre eux par une équerre d’entraînement.
La motorisation Sonesse 50 n’est pas conçue pour être utilisée avec un ressort de compensation.
Toute utilisation hors du domaine d’application est interdite, en particulier:
La motorisation Sonesse 50 n’est pas conçue pour les stores d’extérieur (ex: stores verticaux d’exté-
rieur, volets roulants, ...)
La motorisation Sonesse 50 a été développée pour répondre au besoin de motorisation des
stores d’intérieur.
Elle apporte confort et bien être à l’utilisateur grâce à son faible niveau acoustique.
Pour en savoir plus et optimiser la performance acoustique de votre store d’intérieur, n’hésitez
pas à contacter un interlocuteur Somfy.
Cette notice d’installation et d’utilisation s’applique à tous les Sonesse 50 quelles que soient
les déclinaisons de couple/vitesse, de technologies de pilotage et de tête moteur (tête étoile
ou tête ronde).

2
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
1.2 RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation Sonesse 50, lire attentivement cette notice d’ins-
tallation et d’utilisation. Outre les instructions décrites dans cette notice, respecter égale-
ment les consignes détaillées dans le document joint Consignes de sécurité.
La motorisation Sonesse 50 doit être installée par un professionnel de la motorisation et
de l’automatisation de l’habitat, conformément aux instructions de Somfy et à la régle-
mentation applicable dans le pays de mise en service.
Toute utilisation de la motorisation Sonesse 50 hors du domaine d’application décrit ci-dessus
est interdite. Elle exclurait, comme tout irrespect des instructions gurant dans cette notice et
dans le document joint Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la moto-
risation Sonesse 50 et doit leur transmettre les instructions d’utilisation et de maintenance,
ainsi que le document joint Consignes de sécurité, après l’installation de la motorisation
Sonesse 50. Toute opération de Service Après-Vente sur la motorisation Sonesse 50 nécessite
l’intervention d’un professionnel de la motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation Sonesse 50 ou pour obtenir des
informations complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.
com.
2. INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l’auto-
matisation de l’habitat réalisant l’installation de la motorisation Sonesse 50.
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
Installer un point de commande individuel pour chaque motorisation.

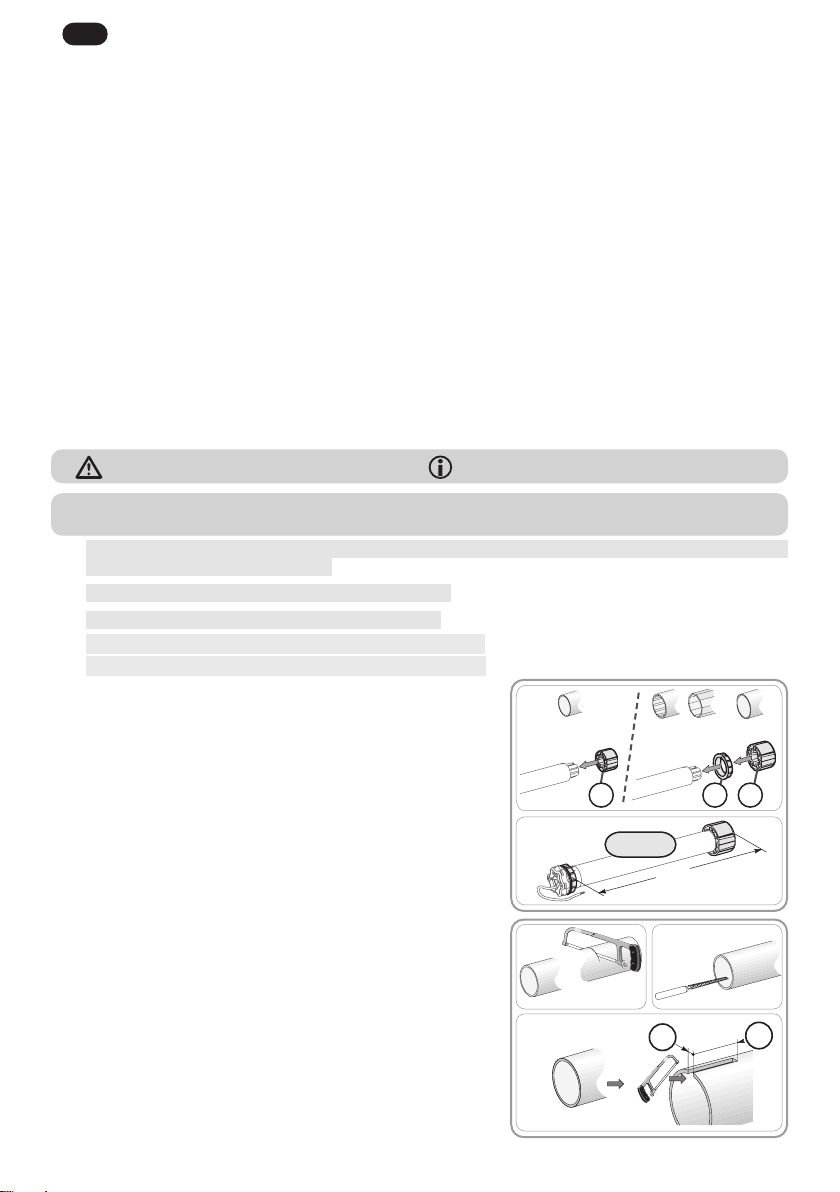

2.1. MONTAGE
2.1.1. Préparation de la motorisation
1) Monter les accessoires nécessaires à l’intégration de la
motorisation dans le tube d’enroulement :
• Soit uniquement la roue asur la motorisation.
• Soit la couronne bet la roue csur la motorisation.
2) Mesurer la longueur (L1) entre le bord intérieur de la
tête de la motorisation et l’extrémité de la roue.
2.1.2. Préparation du tube
1) Couper le tube d’enroulement à la longueur désirée en
fonction du produit motorisé.
2) Ébavurer le tube d’enroulement et éliminer les
copeaux.
3) Pour les tubes d’enroulement lisses à l’intérieur,
découper une encoche selon les cotes suivantes :
d= 4 mm / 0.16 In ; e= 28 mm / 1.1 In.
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
de



Avertissement Sécurité! Attention! Information ΛMontée VDescente


3
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.

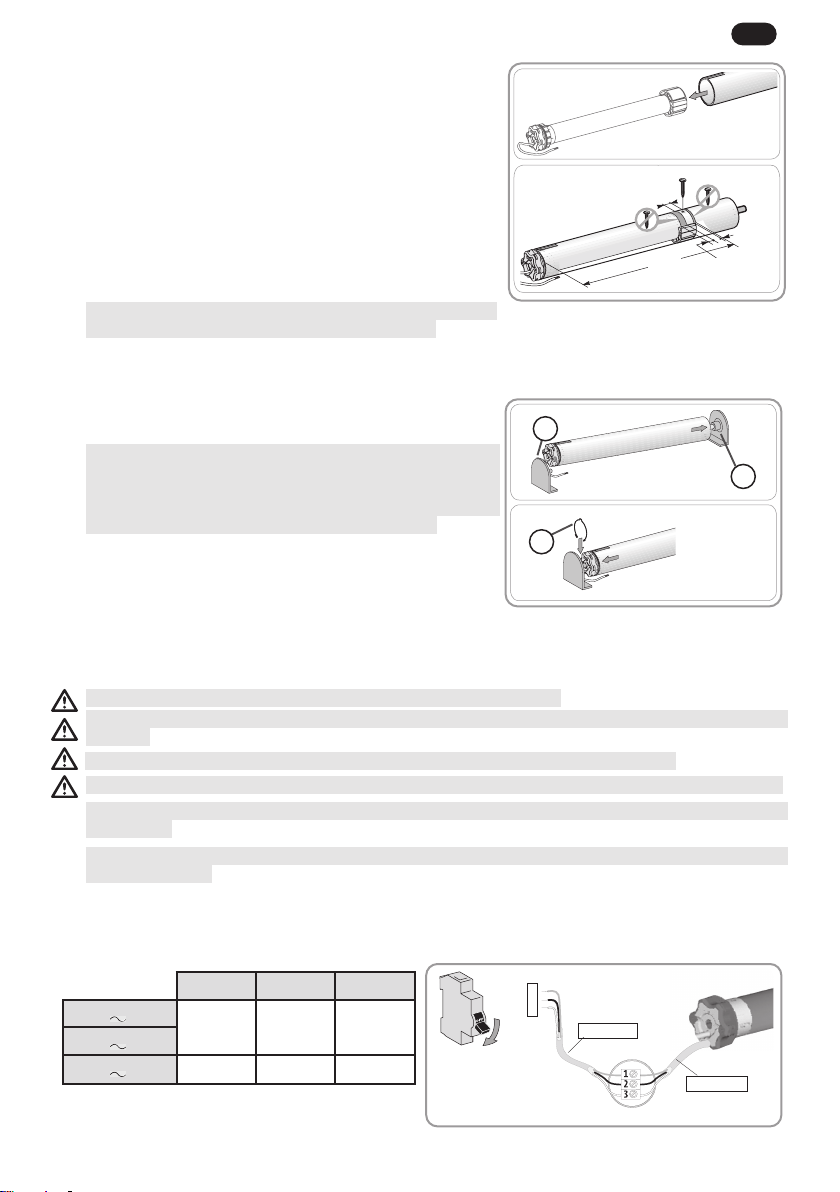

2.1.3. Assemblage motorisation - tube
1) Glisser la motorisation dans le tube d’enroulement.
Pour les tubes d’enroulement lisses à l’intérieur,
positionner l’encoche découpée sur l’ergot de la
couronne.
2) La roue doit être bloquée en translation dans le tube
d’enroulement:
• Soit en xant le tube d’enroulement sur la roue
à l’aide de 4 vis parker Ø 5 mm ou 4 rivets pop
acier Ø 4,8 mm placés entre 5 mm et 15 mm de
l’extrémité extérieure de la roue, quel que soit le tube
d’enroulement.
Les vis ou les rivets pop ne doivent pas être xés sur
la motorisation mais uniquement sur la roue.
• Soit par l’utilisation d’un stop roue, pour les tubes non lisses.
2.1.4. Montage de l’ensemble tube - motorisation
1) Monter et xer l’ensemble tube-motorisation sur le
support embout f et sur le support motorisation g:
S’assurer que l’ensemble tube-motorisation est
verrouillé sur le support embout. Cette opération
permet d’éviter à l’ensemble tube-motorisation de
sortir de la xation du support embout lorsque le
store rouleaux arrive en n de course basse.
2) Suivant le type de support, mettre l’anneau d’arrêt hen
place.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
ab
Ø>47mm
ehe
h
f
ab
Ø>47mm
ehe
h

2.2. CÂBLAGE
Respecter la Norme NF C 15-100 pour les installations électriques.
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Le câble du Sonesse 50 est démontable. S’il est endommagé, le remplacer à l’identique.
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans
la motorisation !
- Couper l’alimentation secteur.
- Connecter la motorisation selon les informations du tableau ci-dessous :

Neutre Phase Terre
230V 50Hz Bleu Marron Jaune/
Vert
220V 60Hz
120V 60Hz Blanc Noir Vert
3 x 0.75 mm2
3 x 1,5 mm2
1
2
3

4
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.3. MISE EN SERVICE
2.3.1. Pré-enregistrement du point de commande RTS
1) Mettre sous tension.
2) Appuyer en même temps sur les touches Λ/ V
du point de commande RTS: Le produit motorisé fait
un va-et-vient (rapide montée et descente), le point
de commande RTS est préenregistré dans le moteur.
La motorisation est en mode programmation pendant
≈ 10 min.
2.3.2. Contrôle du sens de rotation
1) Appuyer sur la touche Λdu point de commande
RTS :
a) Si le produit motorisé monte (a), le sens de
rotation est correct : Passer au paragraphe
«Réglage des ns de course».
b) Si le produit motorisé descend (b), le sens de
rotation est incorrect : Passer à l’étape suivante.
2) Appuyer sur la touche my du point de commande
RTS jusqu’au va-et-vient du produit motorisé :
Le sens de rotation est modié.
3) Appuyer sur la touche Λdu point de commande
RTS pour contrôler le sens de rotation.
2.3.3. Réglage des ns de course
Les ns de course peuvent être réglées dans n’importe quel ordre.
1) Monter le produit motorisé en position haute
souhaitée en appuyant sur la touche Λ.
2) Appuyer simultanément sur les touches my et V
jusqu’au mouvement du produit motorisé.
La n de course haute est mémorisé.
3)Appuyer sur la touche my quand le produit motorisé
atteint la position basse souhaitée. Si besoin, ajuster
la position du produit motorisé avec les touches Λ
et V.
4) Appuyer simultanément sur les touches my et Λ
jusqu’au mouvement du produit motorisé.
La n de course basse est mémorisé. Le produit
motorisé monte et s’arrête en position haute.
5) Pour conrmer les ns de courses, Appuyer sur la
touche my jusqu’au va et- vient du produit motorisé.
Les ns de courses sont enregistrées.
21
a
b
=
=
a
b
=
=
a
b
=
=
1)
2) 3)
1) 2)
3) 4)
5)

5
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.

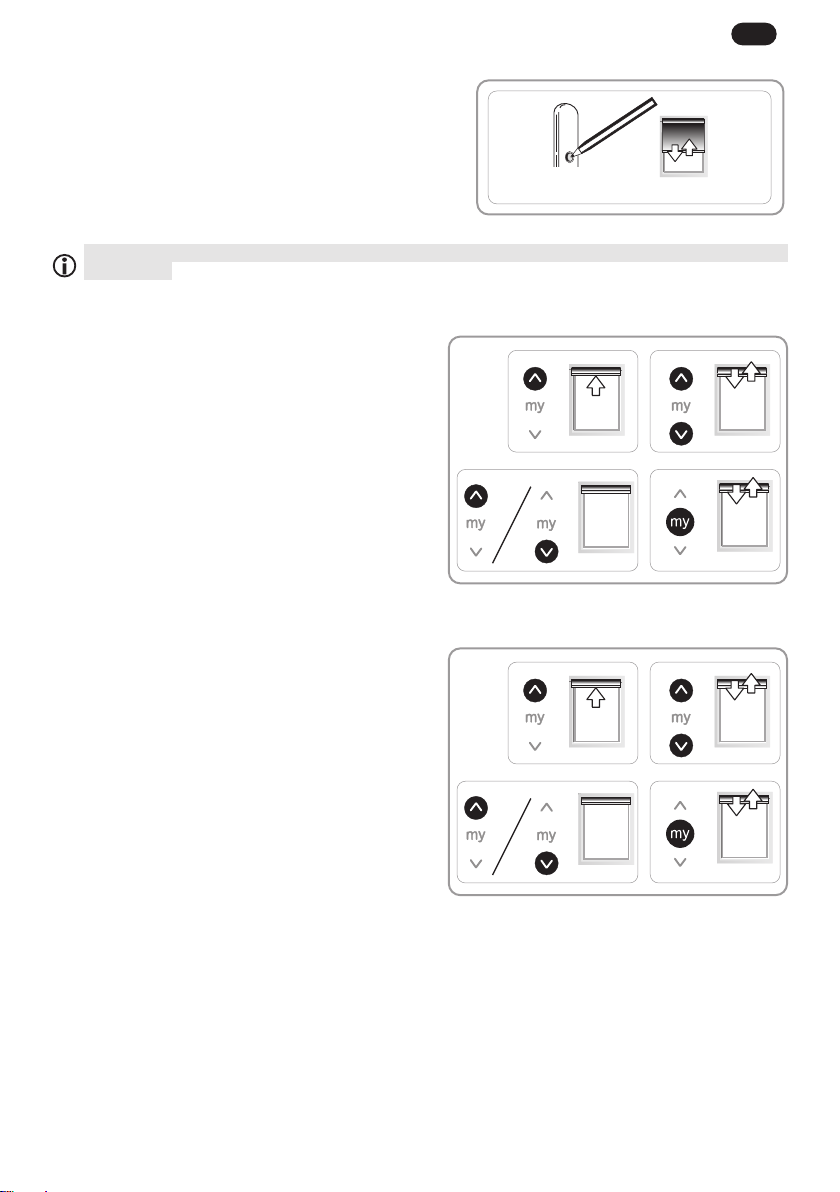

2.3.4. Enregistrement du point de commande RTS
La motorisation est en mode programmation :
-- Faire un appui bref sur le bouton PROG du point de
commande RTS à enregistrer :
→Le produit motorisé effectue un va-et-vient : ce point
de commande RTS est enregistré dans la motorisation.
Si la motorisation n’est plus en mode programmation, effectuer de nouveau l’Étape
2.3.1, avant de réaliser l’Étape 2.3.4.
2.3.5. Re-réglage des ns de course
Réajustement de la n de course haute
1) Appuyer sur le bouton Λpour amener le
produit motorisé jusqu’a la n de course à
réajuster.
2) Appuyer en même temps sur les touches Λet
Vjusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche Λou Vpour déplacer
le produit motorisé vers la nouvelle position
souhaitée.
4) Pour conrmer la nouvelle n de course
appuyer sur la touche my jusqu’au va-et-vient du
produit motorisé.
Réajustement de la n de course basse
1) Appuyer sur le bouton Vpour amener le
produit motorisé jusqu’a la n de course à
réajuster.
2) Appuyer en même temps sur les touches Λet
Vjusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche Λou Vpour déplacer
le produit motorisé vers la nouvelle position
souhaitée.
4) Pour conrmer la nouvelle n de course
appuyer sur la touche my jusqu’au va-et-vient du
produit motorisé.
PROG.
1) 2)
3) 4)
1) 2)
3) 4)

6
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.4. ASTUCES ET CONSEILS D’INSTALLATION
2.4.1. Questions sur le Sonesse 50 ?
Constats Causes possibles Solutions
Le produit motorisé
ne fonctionne pas.
Le câblage est incorrect. Contrôler le câblage et le modier si
besoin.
La motorisation est en protection
thermique. Attendre que le moteur refroidisse.
La pile du point de commande
est faible.
Contrôler si la pile est faible et la
remplacer si besoin.
Le point de commande n’est pas
compatible. Contrôler la compatibilité et remplacer le
point de commande si besoin.
Le point de commande utilisé
n’est pas enregistré dans la
motorisation.
Utiliser un point de commande enregistré
ou enregistrer ce point de commande.
Le produit motorisé
est bruyant: La roue et la couronne ne sont
pas bien adaptées au tube utilisé. Remplacer La roue et la couronne
Le produit motorisé est comprimé
entre les supports Ajouter du jeu au niveau des supports
Des copeaux, des vis sont dans
le tube. Nettoyer le tube d’enroulement.

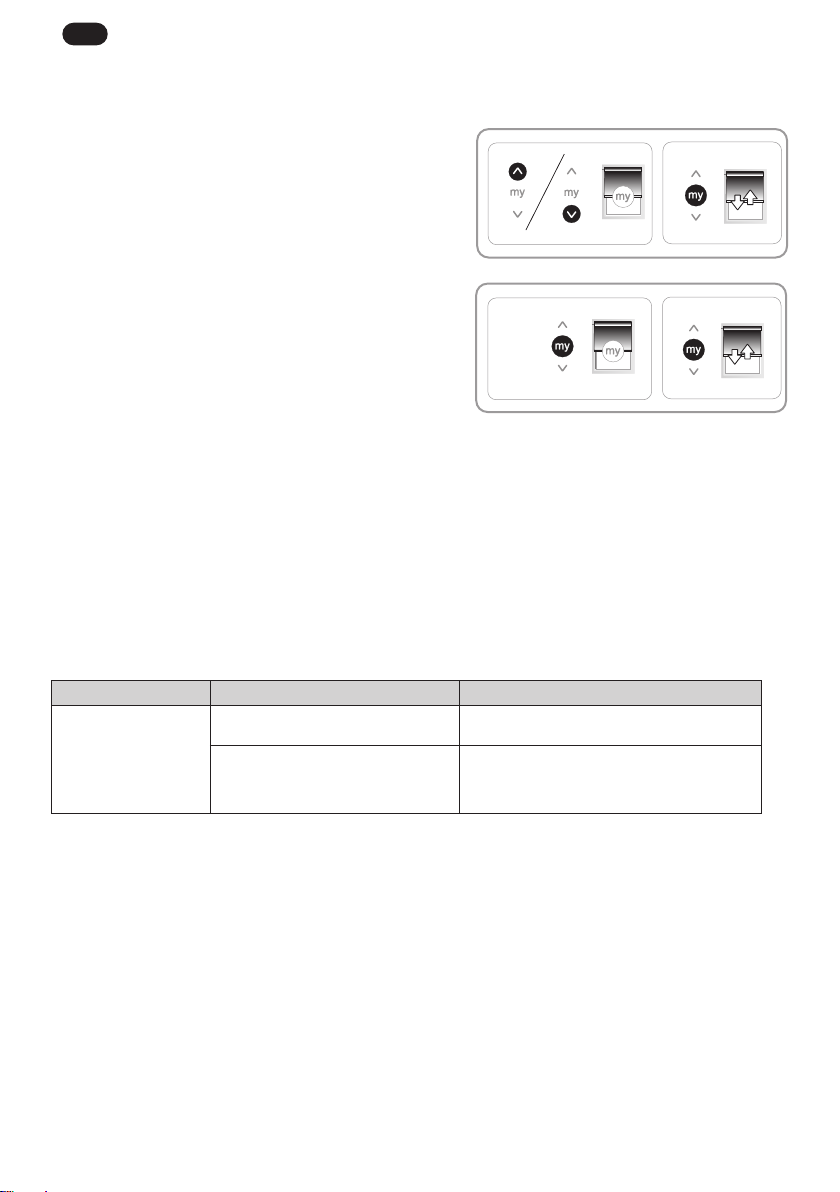

2.4.2. Remplacement d’un point de commande Somfy perdu ou cassé
Ne réaliser la double coupure de courant qu’au
niveau de l’application à remettre à zéro.
Cette remise à zéro supprime tous les points de
commande locaux cependant les capteurs, les
réglages de n de course et la position favorite
sont conservés.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit moto-
risé se met en mouvement quelques secondes.
(Si l’application est en n de course haute ou
basse elle effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du nouveau point
de commande jusqu’au va-et-vient du produit
motorisé : le nouveau point de commande est
enregistré et tous les autres points de commande
sont effacés.
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
A
PROG.
B

7
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.4.3. Retour en conguration d’origine
Ne réaliser la double coupure de courant qu’au
niveau de l’application à remettre à zéro.
Cette remise à zéro supprime tous les points de
commande, tous les capteurs, tous les réglages de
n de course et réinitialise la position favorite (my)
de la motorisation.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit motorisé
se met en mouvement quelques secondes.(Si
l’application est en n de course haute ou basse
elle effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du point de
commande local Somfy pendant ≈ 7 s, jusqu’aux
deux va-et-vient du produit motorisé :
→La motorisation est réinitialisée en
conguration d’origine.
- Reprendre la mise en service (voir chapitre Mise
en service).
3. UTILISATION ET MAINTENANCE
Cette motorisation ne nécessite pas d’opération de maintenance
3.1. TOUCHES MONTÉE ET DESCENTE
Un appui bref sur la touche Λou Vprovoque une
montée ou descente complète du produit motorisé.
3.2. FONCTION STOP
Le produit motorisé est en cours de mouvement.
- Faire un appui bref sur my : le produit motorisé
s’arrête automatiquement.
3.3. POSITION FAVORITE (my)
Une position intermédiaire appelée « position favo-
rite (my) » autre que la position haute et la position
basse, est enregistrée par défaut dans le Sonesse
50.
Pour utiliser la position favorite (my) :
- Faire un appui bref sur my : le produit motorisé se
met en mouvement et s’arrête en position favorite
(my).
Pour modier ou supprimer la position favorite (my), voir chapitre Réglages supplémentaires.
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
PROG.
A
AB
MY
X 2
C
1)
2)
3)

8
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
3.4. FONCTIONNEMENT AVEC UN CAPTEUR SOLEIL SOMFY
Se référer à la notice correspondante.
3.5. RÉGLAGES SUPPLÉMENTAIRES
3.5.1. Modication de la position favorite (my)
1) Placer le produit motorisé dans la position favorite
(my) souhaitée.
2) Appuyer sur my, pendant ≈ 5 s, jusqu’au va-et-
vient du produit motorisé : la position favorite (my)
souhaitée est enregistrée.
3.5.2. Suppression de la position favorite (my)
1) Appuyer sur my : le produit motorisé se met en
mouvement et s’arrête en position favorite (my).
2) Appuyer de nouveau sur my jusqu’au mouvement
du produit motorisé : la position favorite (my) est
supprimée.
3.5.3. Ajout/Suppression de points de commande
et capteurs Somfy
Se référer à la notice correspondante.
3.6. ASTUCES ET CONSEILS D’UTILISATION
3.6.1. Questions sur le Sonesse 50 ?
Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de la motorisation
et de l’automatisation de l’habitat.
3.6.2. Remplacement d’un point de commande Somfy perdu ou cassé
Pour le remplacement d’un point de commande perdu ou cassé, contacter un professionnel de
la motorisation et de l’automatisation de l’habitat.
Constats Causes possibles Solutions
Le produit motorisé
ne fonctionne pas.
La pile du point de commande
est faible.
Contrôler si la pile est faible et la
remplacer si besoin.
La motorisation est en protection
thermique. Attendre que la motorisation refroidisse.
1) 2)
1) 2)

9
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
4. DONNÉES TECHNIQUES
Alimentation 230V
50Hz 120V 60Hz 220V 60Hz
Fréquence radio 433,42 MHz 433,42 MHz 433,42 MHz
Température d’utilisation - 20°C to + 60°C
Niveau de sécurité Classe I
Nombre maximal de points de
commandes 12
Nombre maximal de
capteurs 3
Par la présente, SOMFY ACTIVITES SA, 74300 CLUSES FRANCE déclare en tant que fabricant que la
motorisation couverte par ces instructions, marquée pour être alimentée en 230V~50Hz et utilisée comme
indiqué dans ces instructions, est conforme aux exigences essentielles des Directives Européennes applicables
et en particulier de la Directive Machine 2006/42/EC et de la Directive Radio 2014/53/EU.
Le texte complet de la déclaration de conformité à l’UE est disponible sur www.somfy.com/ce.
Philippe GEOFFROY, responsable des homologations, agissant au nom du Directeur de l’Activité, Cluses,
02/2022.

10
FR
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.

11
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
CONTENTS
1. Fields of application and liability 11
1.1 Fields of application 11
1.2 liability 12
2. Installation 12
2.1. Installation 12
2.2. Wiring 13
2.3. Commissioning 14
2.4. Tips and recommendations for
installation 16
3. Use and maintenance 17
3.1. Up and Down buttons 17
3.2. STOP function 17
3.3. Favourite position (my) 17
3.4. Operating with a Somfy sun sensor 18
3.5. Additional settings 18
3.6. Tips and recommendations for use 18
4. Technical data 19
ORIGINAL GUIDE
1. FIELDS OF APPLICATION AND LIABILITY
1.1 FIELDS OF APPLICATION
The Sonesse 50 drive is designed to drive all types of indoor awning
(roller blinds, boat blinds, Roman blinds, Venetian blinds and projection screens), excluding
pantographs.
The Sonesse 50 drive is designed to drive multi-banding roller blinds.
The Sonesse 50 drive is designed to drive several roller blinds simultaneously, where these are
interconnected by a drive bracket.
The Sonesse 50 drive is not designed to be used with a compensating spring.
Any use outside the elds of application is prohibited, in particular:
The Sonesse 50 drive is not designed for outdoor awnings (e.g. outdoor vertical blinds, roller
shutters, etc.)
The Sonesse 50 drive has been developed to meet indoor awning drive requirements.
Its quiet operation ensures user comfort and well-being.
For more information, and to optimise the acoustic performance of your indoor awning, please
contact a Somfy adviser.r.
This operating and installation guide applies to all Sonesse 50 drive torque/speed, control
technology and motor head (star head or round head) versions.

12
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
1.2 LIABILITY
Before installing and using the Sonesse 50 drive, please read operating and installation
guide carefully. In addition to following the instructions given in this guide, the instructions
detailed in the attached Safety instructions document must also be observed.
The Sonesse 50 drive must be installed by a drive and home automation professional,
according to instructions from Somfy and the regulations applicable in the country in
which it is commissioned.
It is prohibited to use the Sonesse 50 drive outside the elds of application described above.
Such use, and any failure to comply with the instructions given in this guide and in the attached
Safety instructions document, absolves Somfy of any liability and invalidates the warranty.
The installer must inform its customers of the operating and maintenance conditions for the
Sonesse 50 drive and must provide them with the instructions for use and maintenance, and
the attached Safety instructions document, after installing the Sonesse 50 drive. Any After-
Sales Service operation on the Sonesse 50 drive must be performed by a drive and home
automation professional.
If in doubt when installing the Sonesse 50 drive, or to obtain additional information, contact a
Somfy adviser or go to the website www.somfy.com.
2. INSTALLATION
Instructions which must be followed by the drive and home automation professional
installing the Sonesse 50 drive.
Never drop, knock, drill or submerge the drive.
Install a separate control point for each drive.
Never connect two control points to a single motor.
Never connect two motors to a single control point.
2.1. INSTALLATION
2.1.1. Preparing the drive
1) Fit the accessories required to integrate the drive in the
roller tube:
• Either t the drive wheel aon the drive.
• Or t the crown band the drive wheel con the drive.
2) Measure the length (L1) between the inner edge of the
drive head and the rim of the drive wheel.
2.1.2. Tube preparation
1) Cut the roller tube to the required length, depending on
the motorised product.
2) Deburr the roller tube and remove the swarf.
3) For roller tubes which are smooth inside, cut a notch
with the following measurements:
d= 4 mm /0.16 In ; e= 28 mm /1.1 In.
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
de



Safety warning! Information ΛUp VDown
Caution!


13
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.2. WIRING
Cables which pass through a metal wall must be protected and isolated using a sheath
or sleeve.
Attach cables to prevent any contact with moving parts.
The cable on the Sonesse 50 can be removed. If it is damaged, replace it with an identical
cable.
Leave the drive power supply cable accessible: it must be possible to replace it easily.
Always make a loop in the power supply cable to prevent water entering the drive!
- Switch off the power supply.
- Connect the drive according to the information in the table below:


2.1.3. Drive/tube assembly
1) Slide the drive into the roller tube.
For roller tubes which are smooth inside, position the
notch previously cut on the boss on the crown.
2) The drive wheel must be locked in place to prevent it
moving along the roller tube:
• This can be done either by xing the roller tube to the
drive wheel using 4 x Ø 5 mm self-tapping screws,
or by using 4 x Ø 4.8 mm steel pop rivets placed 5
mm to 15 mm from the outer rim of the drive wheel,
regardless of the roller tube.
The screws or pop rivets must only be attached to
the drive wheel and not to the drive.
• Alternatively, a drive wheel stop can be used for tubes which are not smooth.
2.1.4. Installing the drive/tube assembly
1) Install and x the drive/tube assembly onto the end bracket f
and onto the drive bracket g:
Ensure that the drive/tube assembly is secured onto
the end bracket. This operation prevents the drive/
tube assembly from coming out of the end bracket
mounting when the roller blind reaches the lower end
limit position.
2) Depending on the type of bracket, t the stop ring hin
place.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
ab
Ø>47mm
ehe
h
f
ab
Ø>47mm
ehe
h


Neutral Live Earth
230V 50Hz Blue Brown Yellow/
green
220V 60Hz
120V 60Hz White Black Green
3 x 0.75 mm2
3 x 1,5 mm2
1
2
3

14
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.3. COMMISSIONING
2.3.1. Pre-programming the RTS control point
1) Switch on the power supply.
2) Press the Λ/Vbuttons on the RTS control point at
the same time: The motorised product moves up and
down (fast raising and lowering), and the RTS control
point is pre-programmed in the motor.
The motorisation is in programming mode for ≈ 10 min.
2.3.2. Checking the direction of rotation
1) Press the Λbutton on the RTS control point:
a) If the motorised product rises (a), the direction
of rotation is correct: Move onto the section
entitled “Setting the end limits”.
b) If the motorised product lowers (b), the direction
of rotation is incorrect: Move onto the next step.
2) Press the my button on the RTS control point
until the motorised product moves up and down: The
direction of rotation has been modied.
3) Press the Λbutton on the RTS control point to
check the direction of rotation.
2.3.3. Setting the end limits
The end limits can be set in any order.
1) Raise the motorised product to the desired position by pressing the Λbutton.
2) Press the my and Vbuttons at the same time until
the motorised product moves.
The upper end limit is memorised.
3) Press the my button when the motorised product
reaches the desired lowered position. If necessary,
adjust the position of the motorised product using the
Λand Vbuttons.
4) Press the my and Λbuttons at the same time until
the motorised product moves.
The lower end limit is memorised. The motorised
product rises and stops in the raised position.
5) To conrm the end limits, press the my button until
the motorised product moves up and down.
The end limits are programmed.
21
a
b
=
=
a
b
=
=
a
b
=
=
1)
2) 3)
1) 2)
3) 4)
5)

15
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.3.4. Recording the RTS control point
The motorisation is in programming mode:
-- Quickly press the PROG button on the RTS control
point to be programmed:
→The motorised product moves up and down: this
RTS control point is programmed in the motorisation.
If the motorisation is no longer in programming mode, repeat Step 2.3.1 then perform
Step 2.3.4.
2.3.5. Re-setting the end limits
Readjusting the upper end limit
1) Press the Λbutton to bring the motorised
product to the end limit to be readjusted.
2) Press the Λand Vbuttons at the same time
until the motorised product moves up and down.
3) Press the Λor Vbutton to move the motorised
product to the new desired position.
4) To conrm the new end limit, press the my
button until the motorised product moves up and
down.
Readjusting the lower end limit
1) Press the Vbutton to bring the motorised
product to the end limit to be readjusted.
2) Press the Λand Vbuttons at the same time
until the motorised product moves up and down.
3) Press the Λor Vbutton to move the motorised
product to the new desired position.
4) To conrm the new end limit, press the my
button until the motorised product moves up and
down.
PROG.
1) 2)
3) 4)
1) 2)
3) 4)

16
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.4. TIPS AND RECOMMENDATIONS FOR INSTALLATION
2.4.1. Questions about the Sonesse 50?
Observations Possible causes Solutions
The motorised product
does not operate.
The wiring is incorrect. Check the wiring and modify it if necessary.
The motorisation is in thermal
protection. Wait until the motor cools down.
The control point battery is weak. Check whether the battery is weak and replace
it if necessary.
The control point is not
compatible. Check for compatibility and replace the control point if necessary.
The control point used has not been
programmed into the motor.
Use a programmed control point or program this
control point.
The motorised
product is noisy: The drive wheel and the crown are not
suitable for the tube. Replace the drive wheel and the crown
The motorised product is compressed
between the brackets Increase the play between the brackets
The tube contains swarf and screws. Clean the roller tube.
2.4.2. Replacing a lost or broken Somfy control point
Only switch off the power to the application to
be reset.
This reset deletes all the local control points,
however the sensors, end limit settings and
favourite position are retained.
1) Position the motorised product at the mid-height
position.
2) Cut the power supply for 2 seconds.
3) Switch the power supply back on for 5 to 15
seconds.
4) Cut the power supply for 2 seconds.
5) Switch the power supply back on: the motorised
product moves for a few seconds. (If the applica-
tion is in the upper or lower limit position, it will
make a brief up and down movement).
6) Press the PROG button on the new control point
until the motorised product moves up and down:
the new control point is programmed and all the
other control points are deleted.
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
A
PROG.
B

17
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
2.4.3. Restoring the original conguration
Only switch off the power to the application to
be reset.
This reset deletes all control points, all the sensors
and all the end limit settings, and resets the motor’s
favourite position (my).
1) Position the motorised product at the mid-height
position.
2) Cut the power supply for 2 seconds.
3) Switch the power supply back on for 5 to 15
seconds.
4) Cut the power supply for 2 seconds.
5) Switch the power supply back on: the motorised
product moves for a few seconds. (If the application
is at the upper or lower end limit, it will make a brief
up and down movement).
6) Press the PROG button on the Somfy local
control point for ≈ 7 seconds, until the motorised
product moves up and down twice:
→The motorisation is reset to the original
conguration.
- Repeat the commissioning procedure (see
Commissioning) section.
3. USE AND MAINTENANCE
This drive is maintenance-free
3.1. UP AND DOWN BUTTONS
Pressing the Λor Vbutton fully raises or lowers the
motorised product.
3.2. STOP FUNCTION
The motorised product is moving.
-Briey press my: the motorised product stops
automatically.
3.3. FAVOURITE POSITION (my)
Besides the upper and lower positions, an
intermediate position known as the "favourite position
(my)" is programmed as standard in the Sonesse 50.
To use the favourite position (my):
-Briey press my: the motorised product starts to
move, and stops in the favourite position (my).
To modify or delete the favourite (my) position, see
the section entitled "Additional settings".
1) 2)
3) 4)
5)
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
A
PROG.
B
6)
PROG.
A
AB
MY
X 2
C
1)
2)
3)

18
EN
Copyright © 2016-2022 Somfy Activités SA, Société Anonyme. All rights reserved.
3.4. OPERATING WITH A SOMFY SUN SENSOR
Refer to the corresponding guide.
3.5. ADDITIONAL SETTINGS
3.5.1. Modifying the favourite position (my)
1) Place the motorised product in the desired favourite
position (my).
2) Press my for ≈ 5 seconds until the motorised
product moves up and down: the desired favourite
position (my) has been programmed.
3.5.2. Deleting the favourite position (my)
1) Press my: the motorised product starts to move,
and stops in the favourite position (my).
2) Press my again until the motorised product moves:
the favourite position (my) is deleted.
3.5.3. Adding/Deleting Somfy control points and
sensors
Refer to the corresponding guide.
3.6. TIPS AND RECOMMENDATIONS FOR USE
3.6.1. Questions about the Sonesse 50?
If the motorised product still does not work, contact a motorisation and home automation
professional.
3.6.2. Replacing a lost or broken Somfy control point
To replace a lost or broken control point, contact a motorisation and home automation
professional.
Observations Possible causes Solutions
The motorised product
does not operate. The control point battery is weak. Check whether the battery is weak and replace
it if necessary.
The motorisation is in thermal protection
mode. Wait for the motor to cool down.
1) 2)
1) 2)
