SOMFY GOME MOTION Roll Up 28 WT User manual

1Copyright © 2013 Somfy SAS. All rights reserved - V1 - 02/2013
Roll Up 28 WT
Ref. 5122340A
EN Instructions
NL Handleiding
IT Manuale
SV Bruksanvisning
NO Bruksanvisning
DA Brugsvejledning
FI Käyttöohje
L

3Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
CONTENTS
1. PREREQUISITE INFORMATION
1. Prerequisite information 3
1.1 Fields of application 3
1.2 liability 4
2. Installation 5
2.1. Installation 5
2.2. Wiring 6
2.3. Commissioning 7
2.4. Tips and recommendations
for installation 9
3. Use and maintenance 9
3.1. Up and Down buttons 9
3.2. STOP function 9
4. Technical data 10
1.1 FIELDS OF APPLICATION
The Roll Up 28 WT is a motor specially dedicated to interior applications.
The Roll Up 28 WT can motorize roller blinds, sheer blinds, cellular blinds
and pleated blinds.
The Roll Up 28 WT is a 24 V dc operated motor, powered by a power supply.
Warning : The Roll Up 28 WT cannot be used with sealed double glazing.

4Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
1.2 LIABILITY
Before installing and using the drive, please read operating and installation
guide carefully. In addition to following the instructions given in this guide,
the instructions detailed in the attached Safety instructions document must
also be observed.
The drive must be installed by a drive and home automation profes-
sional, according to instructions from Somfy and the regulations appli-
cable in the country in which it is commissioned.
It is prohibited to use the drive outside the elds of application described
above. Such use, and any failure to comply with the instructions given in this
guide and in the attached Safety instructions document, absolves Somfy of
any liability and invalidates the warranty.
The installer must inform its customers of the operating and maintenance
conditions for the drive and must provide them with the instructions for use
and maintenance, and the attached Safety instructions document, after
installing the drive. Any After-Sales Service operation on the drive must be
performed by a drive and home automation professional.
If in doubt when installing the drive, or to obtain additional information, contact
a Somfy adviser or go to the website www.somfy.com
Safety warning! Information
Caution!

5Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2. INSTALLATION
Instructions which must be followed by the drive and home automation
professional installing the Roll Up 28 WT drive.
Never drop, knock, drill or submerge the drive.
Install a separate control point for each drive.



2.1. INSTALLATION

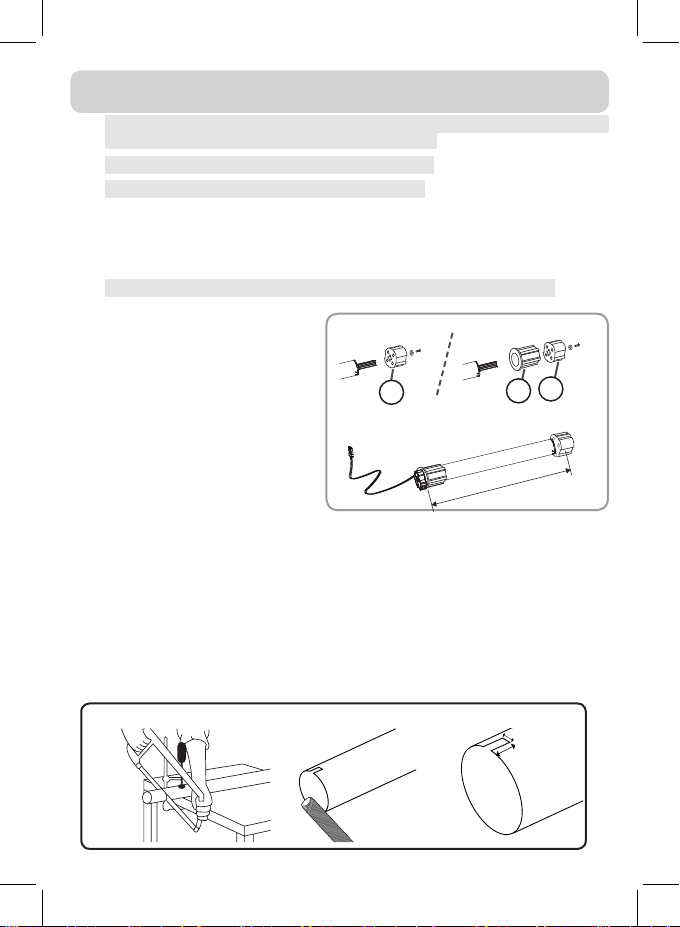

2.1.1. Preparing the drive
Check that the inner diameter of the tube is 26,6 mm or greater.
1) Fit the accessories required to
integrate the drive in the roller tube:
• Either t the drive wheel aon the
drive.
• Fit the crown band the drive wheel
con the drive.
2) Measure the length (L) between
the inner edge of the drive head and
the rim of the drive wheel.
2.1.2. Tube preparation
1) Cut the roller tube to the required length, depending on the motorised
product.
2) Deburr the roller tube and remove the swarf.
3) For roller tubes which are smooth inside, cut a notch with the following
measurements: d: 4 mm e: 7 mm

L
L
1
2
c
b
a
L
1 2 3
d
e

6Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2.1.3. Drive/tube assembly
1) Slide the drive into the roller tube.
For roller tubes which are smooth
inside, position the notch previously
cut on the boss on the crown.
2) Fix the tube to the motor with self-
tapping screws or steel pop rivets
depending on the dimension (L).
The screws or pop rivets must
only be attached to the drive
wheel and not to the drive.
2.1.4. Installing the drive/tube assembly
Install and x the drive/tube
assembly onto the end bracket (f)
and onto the drive bracket (g) :
2.2 WIRING
Cables which pass through a metal wall must be protected and
isolated using a sheath or sleeve.
Attach cables to prevent any contact with moving parts.
The cable for the Roll Up 28 WT cannot be removed. If it is damaged,
return the drive to the After-Sales department.

L
1
2
g
f

7Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015

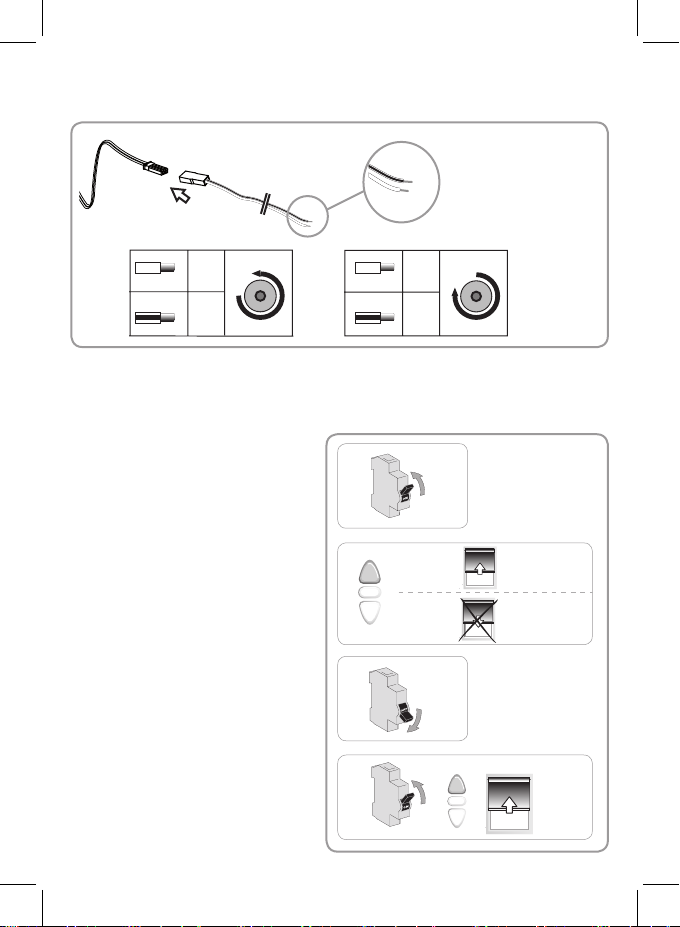

- Switch off the power supply.
- Connect the drive according to the information in the table below:
2.3. COMMISSIONING
2.3.1. Checking the direction of rotation
1) Switch the power back on.
2) Press the UP button on the
control point:
a) If the motorised product rises
(a), the direction of rotation is
correct: Move onto the section
entitled “Setting the end limits”.
b) If the motorised product
lowers (b), the direction of
rotation is incorrect: Move onto
the next step.
3) Switch off the power supply.
Reverse the 2 wires on the control
point.
4) Switch the power back on.
Press the UP button on the control
point to check the direction of
rotation.
1)
2)
4)
3)
a
b
=
=
a
b
=
=
a
b
=
=
a
b
=
=
+
-
+
-
++

8Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2.3.3. Setting the end limits
The end limits can be set in any order.
Setting the upper end limit
1) Press the UP button on the control point
to raise the motorised product to the upper
end limit.
2) Press the STOP button on the control
point when the motorised product reaches
the desired upper end limit.
3) Slide the “switch” corresponding to the
upper end limit to record it.
Setting the lower end limit
1) Press the DOWN button on the control
point to lower the motorised product to the
lower end limit.
2) Press the STOP button on the control
point when the motorised product reaches
the desired lower end limit.
3) Slide the “switch” corresponding to the
lower end limit to record it.
1)
2)
3)
1)
2)
3)

9Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2.4. TIPS AND RECOMMENDATIONS FOR INSTALLATION
2.4.1. Questions about the Roll Up 28 WT?
Observations Possible causes Solutions
The motorised
product does not
operate.
The wiring is incorrect. Check the wiring and modify it if
necessary.
The control point is not
compatible.
Check for compatibility and
replace the control point if
necessary.
The end limits are set at the same
place. Readjust the end limits.
3. USE AND MAINTENANCE
This drive is maintenance-free
3.1. UP AND DOWN BUTTONS
Pressing the UP or DOWN button
fully raises or lowers the motorised
product.
3.2. STOP FUNCTION
The motorised product is moving.
-Briey press the STOP button:
the motorised product stops
automatically.
1)
2)

10 Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
4. TECHNICAL DATA
Somfy hereby declares that the product conforms with the essential requirements and
other relevant provisions of the European Directives applicable for Europe. A Declaration
of Conformity is available at www.somfy.com/ce.
Power supply 24 Vdc SELV
Torque 0.8 Nm
Up speed 28 rpm
Down speed 51 rpm
Electrical insulation III
Maximum distance between two end-limit 45 turns
Maximum running time 6 min
Operating temperature -10°C to + 85°C (Cf data sheet)
Protection rating IP 30 (For indoor use only)

11Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
INHOUD
1. INLEIDENDE INFORMATIE
1. Inleidende informatie 11
1.1 Toepassingsgebied 11
1.2 Aansprakelijkheid 12
2. Installatie 13
2.1. Montage 13
2.2. Aansluiting 14
2.3. In bedrijf stellen 15
2.4. Tips en adviezen
voor de installatie 17
3. Gebruik en onderhoud 17
3.1. OP en NEER toetsen 17
3.2. STOP functie 17
4. Technische gegevens 18
1.1 TOEPASSINGSGEBIED
De Roll Up 28 WT is een motor die speciek bedoeld is voor
binnenshuistoepassingen.
De Roll Up 28 WT kan roljaloezieën, lamellenjaloezieën en plisségordijnen
motoriseren.
De Roll Up 28 WT is een 24 V-gelijkstroommotor die wordt gevoed door een
netvoeding.
Waarschuwing: De Roll Up 28 WT kan niet worden gebruikt met gesealde
dubbele beglazing.

12 Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
1.2 AANSPRAKELIJKHEID
Lees voorafgaand aan het installeren en het gebruik van de motorisatie
aandachtig deze gids voor de installatie en het gebruik. Houd u altijd
aan de aanwijzingen die in deze handleiding staan. Houd u ook altijd
aan de gedetailleerde voorschriften die in het bijgevoegde document
Veiligheidsvoorschriften staan.
De motorisatie moet geïnstalleerd worden door een erkende installateur
van automatiseringssystemen in woningen, in overeenstemming met
de instructies van Somfy en met de in het land van gebruik geldende
wet- en regelgeving.
Ieder gebruik van de motorisatie buiten het hierboven beschreven
toepassingsgebied is verboden. Hierdoor en door het niet opvolgen van
de instructies die in deze handleiding en in het bijgevoegde document
Veiligheidsvoorschriften staan, vervalt de aansprakelijkheid en de garantie
van Somfy.
De installateur moet de klant informeren over de voorwaarden voor het gebruik
en het onderhoud van de motorisatie en moet hem/haar, na de installatie van
de motorisatie, de aanwijzingen voor het gebruik en het onderhoud, evenals
het bijgevoegde document Veiligheidsvoorschriften, overhandigen.
Servicewerkzaamheden aan de motorisatie mogen alleen uitgevoerd worden
door een erkende installateur van automatiseringssystemen in woningen.
Raadpleeg bij twijfel tijdens de installatie van de motorisatie of voor
aanvullende informatie uw Somfy-leverancier of ga naar de website www.
somfy.com.
Veiligheidswaarschuwing! Informatie
Let op!

13Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2. INSTALLATIE
Verplichte voorschriften voor de erkende installateur van
automatiseringssystemen in woningen die de installatie van de Roll Up 28
WT-motorisatie uitvoert.
Laat de motorisatie niet vallen, sla er niet tegen, boor er niet in en dompel
hem niet in een vloeistof.
Installeer voor elke motorisatie een apart bedieningspunt.



2.1. MONTAGE

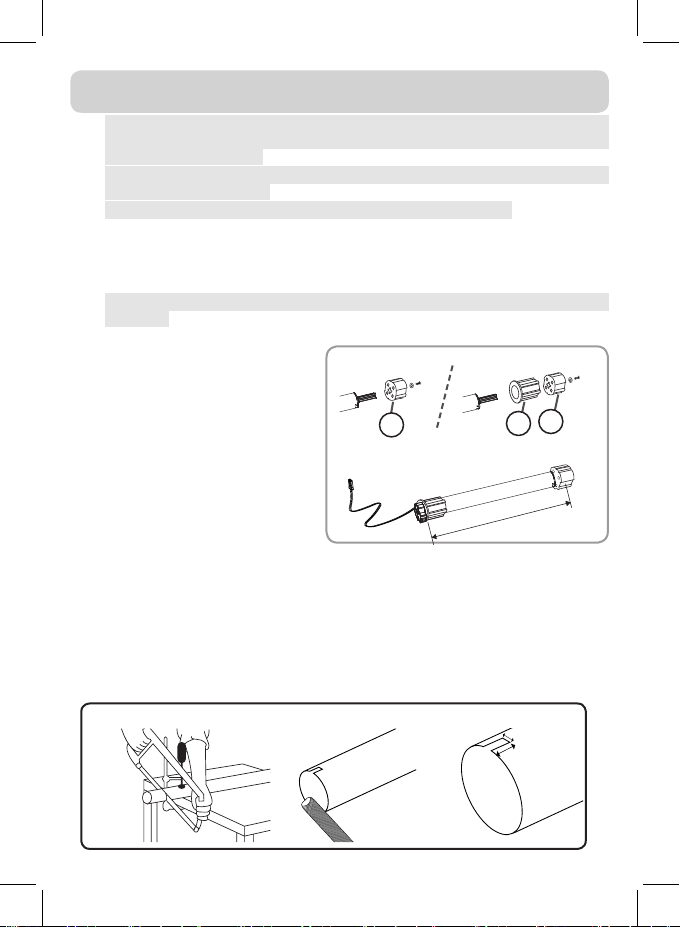

2.1.1. Voorbereiden van de motorisatie
Zorg ervoor dat de binnendiameter van de buis groter is dan of gelijk is aan
26,6 mm.
1) Monteer de noodzakelijke accessoires voor het inbouwen van de motorisatie in
de oprolbuis:
• Ofwel alleen de meenemer aop de
motorisatie.
• Monteer de adapter ben de
meenemer cop de motorisatie.
2) Meet de lengte (L) tussen de
binnenrand van de kop van de
motorisatie en het uiteinde van de
meenemer.
2.1.2. Voorbereiden van de buis
1) Zaag de oprolbuis op de
gewenste lengte af, afhankelijk van
het te motoriseren systeem.
2) Verwijder de bramen en de splinters van de oprolbuis.
3) Bij van binnen gladde oprolbuizen zaagt u een inkeping met de volgende
afmetingen: d: 4 mm e: 7 mm

L
L
1
2
c
b
a
L
1 2 3
d
e

14 Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2.1.3. Assemblage motorisatie - buis
1) Schuif de motorisatie in de oprolbuis.
Bij van binnen gladde oprolbuizen
plaatst u de inkeping over de nok van
de adapter.
2) Bevestig de buis aan de motor met
behulp van parkerschroeven of met
stalen klinknagels afhankelijk van de
afmeting (L).
De schroeven of klinknagels
mogen niet aan de motorisatie,
maar uitsluitend aan de meene-
mer worden vastgezet.
2.1.4. Montage van het geheel buis - motorisatie
Monteer en bevestig het geheel
buis-motorisatie op de eindassteun
fen op de motorisatiesteun g:
2.2 AANSLUITING
Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd
worden door een doorvoerrubber of -huls.
Maak kabels vast zodat zij niet in contact kunnen komen met bewegende delen.
De kabel van de Roll Up 28 WT kan niet verwijderd worden. Stuur de
motorisatie in geval van beschadiging van de kabel terug naar de aftersales.

L
1
2
g
f

15Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
- Schakel de netvoeding uit.
- Sluit de motorisatie aan volgens de tabel hieronder:
2.3. IN BEDRIJF STELLEN
2.3.1. Controle van de draairichting
1) Sluit de stroomtoevoer weer aan.
2) Druk op de Λ toets van het
bedieningspunt:
a) Als het gemotoriseerde
systeem omhoog gaat (a), is de
draairichting correct: Ga naar
de paragraaf “Afstellen van de
eindpunten".
b) Als het gemotoriseerde systeem
omlaag gaat (b), is de draairichting
niet correct: Ga verder met de
volgende stap.
3) Schakel de voeding uit.
Verwissel de 2 draden op het
bedieningspunt.
4) Sluit de voeding weer aan.
Druk op de toets Λ van het
bedieningspunt om de draairichting te
controleren.
1)
2)
4)
3)
a
b
=
=
a
b
=
=
a
b
=
=
a
b
=
=
+
-
+
-
++

16 Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2.3.3. Afstellen van de eindpunten
De eindpunten kunnen in willekeurige
volgorde afgesteld worden.
Afstellen van het bovenste eindpunt
1) Druk op de toets Λ van het
bedieningspunt om het gemotoriseerde
systeem in het bovenste eindpunt te
plaatsen.
2) Druk op de toets Stop van het
bedieningspunt als het gemotoriseerde
systeem het bovenste eindpunt heeft
bereikt.
3) Schuif de “schakelaar” in
overeenstemming met het bovenste
eindpunt om dit vast te leggen.
Afstellen van het onderste eindpunt
1) Druk op de toets V van het
bedieningspunt om het gemotoriseerde
systeem in het onderste eindpunt te
plaatsen.
2) Druk op de toets Stop van het
bedieningspunt als het gemotoriseerde
systeem het onderste eindpunt heeft
bereikt.
3) Schuif de “schakelaar” in
overeenstemming met het onderste
eindpunt om dit vast te leggen.
1)
2)
3)
1)
2)
3)

17Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
2.4. TIPS EN ADVIEZEN VOOR DE INSTALLATIE
2.4.1. Vragen over de Roll Up 28 WT?
Vaststellingen Mogelijke oorzaken Oplossingen
Het
gemotoriseerde
systeem werkt
niet.
De aansluiting is niet correct. Controleer de aansluiting en
wijzig deze indien nodig.
Het bedieningspunt is niet
compatibel.
Controleer de compatibiliteit
en vervang het bedieningspunt
indien nodig.
De eindpunten zijn ingesteld op
dezelfde plaats Afstellen de eindpunten.
3. GEBRUIK EN ONDERHOUD
Deze motorisatie heeft geen onderhoud nodig
3.1. OP EN NEER TOETSEN
Door een korte druk op de toets Λ of
V gaat het gemotoriseerde systeem
respectievelijk omhoog of omlaag.
3.2. STOP functie
Het gemotoriseerde systeem is in
beweging.
- Druk kort op de STOP-toets: het
gemotoriseerde systeem stopt
automatisch.
1)
2)

18 Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
4. TECHNISCHE GEGEVENS
Hierbij verklaart Somfy dat dit product voldoet aan de essentiële vereisten en andere
relevante bepalingen van de toepasselijke Europese richtlijnen.
Een conformiteitsverklaring staat ter beschikking op de website www.somfy.com/ce.
Voeding 24 Vdc SELV
Koppel 0.8 Nm
Op-snelheid 28 t/min
Neer-snelheid 51 t/min
Elektrische isolatie III
Maximumafstand tussen twee eindpunten 45 omwentelingen
Maximumdraaitijd 6 min
Werkingstemperatuur -10 °C tot + 85 °C (Cf data sheet)
Beschermingsklasse IP 30 (alleen voor gebruik binnenshuis)

19Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
INDICE
1. INFORMAZIONI PRELIMINARI
1. Informazioni preliminari 19
1.1 Settore d'applicazione 19
1.2 responsabilità 20
2. Installazione 21
2.1. Montaggio 21
2.2. Cablaggio 22
2.3. Messa in servizio 23
2.4. Consigli e raccomandazioni 25
3. Uso e manutenzione 25
3.1. Pulsanti Salita e Discesa 25
3.2. Funzione STOP 25
4. Dati tecnici 26
1.1 SETTORE D'APPLICAZIONE
Il Roll Up 28 WT è un motore dedicato in modo speciale alle applicazioni
per interni.
Il Roll Up 28 WT può motorizzare tende a rullo, veneziane, tende plissé a
nido d'ape e tende plissé.
Il Roll Up 28 WT è un motore azionato a 24 V dc, alimentato da una fonte di
alimentazione elettrica.
Attenzione: Il Roll Up 28 WT non può essere utilizzato con doppi vetri sigillati.

20 Copyright © 2015 Somfy SAS. All rights reserved - V1 - 02/2015
1.2 RESPONSABILITÀ
Prima di installare e di utilizzare la motorizzazione, leggere attentamente
questo manuale d'installazione e d'uso. Oltre le istruzioni riportate nel
presente manuale, rispettare altresì le istruzioni elencate nel documento
annesso Istruzioni di sicurezza.
La motorizzazione deve essere installata da un professionista della
motorizzazione e dell'automazione d'interni, conformemente alle
istruzioni di Somfy e alle normative applicabili nel paese di messa in
servizio.
Ogni utilizzo della motorizzazione al di fuori dell'ambito di applicazione
descritto sopra è vietato. Esso escluderebbe, così come il mancato rispetto
delle istruzioni riportate nel presente manuale e nel documento annesso
Istruzioni di sicurezza,ogni responsabilità e garanzia di Somfy.
L'installatore deve informare i suoi clienti in relazione alle condizioni d'uso e
di manutenzione della motorizzazione e deve consegnare loro le istruzioni
d'uso e di manutenzione, oltre al documento allegato Istruzioni di sicurezza,
dopo l'installazione della motorizzazione. Ogni operazione di Servizio Post-
vendita sulla motorizzazione necessita dell'intervento di un professionista
della motorizzazione e dell'automazione d'interni.
In caso di dubbi durante l'installazione della motorizzazione o per avere
maggiori informazioni, consultare un interlocutore Somfy o visitare il sito
www.somfy.com.
Consigli di
Sicurezza!
Informazione
Attenzione!
