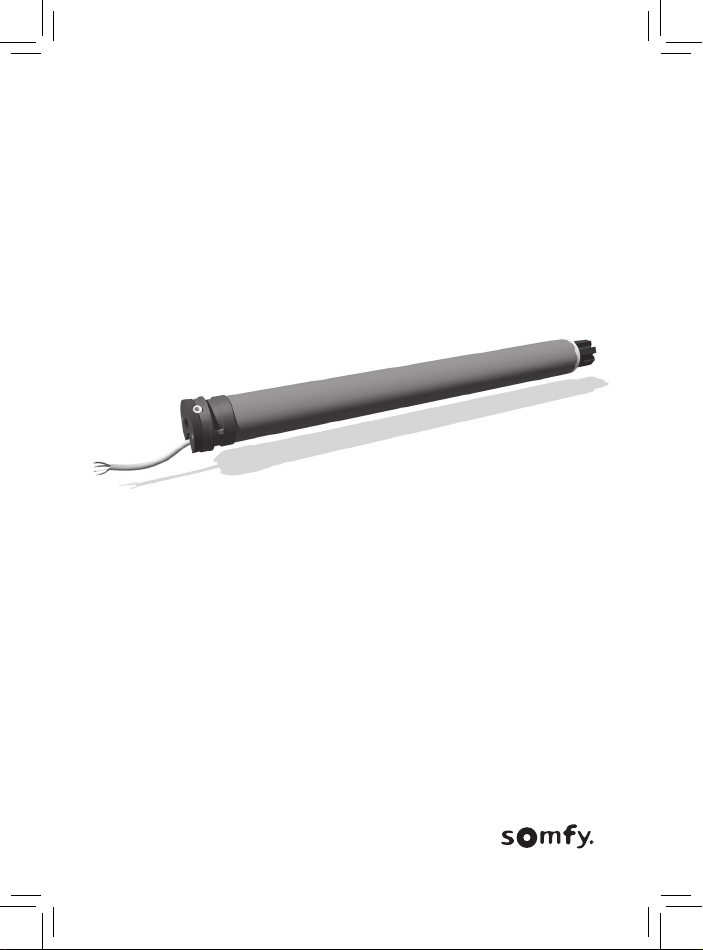

SOMFY Sonesse 40 PA User manual

Sonesse®40 PA
Ref: 5064822C
www.somfy.com

2
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN
SOMFY ACTIVITES SA, F-74300 CLUSES as manufacturer hereby declares that the drive
covered by these instructions when marked for input voltage 230V~50Hz and used as intended
according to these instructions, is in compliance with theessential requirements of the applica-
ble European Directives and in particular of the Machinery Directive 2006/42/EC and EMC
Directive 2014/30/EU.
The full text of the EU declaration of conformity is available at www.somfy.com/ce.
Antoine CREZE, Head of Regulations, Cluses, 10/2017.
These instructions apply to all Sonesse 40 drive, the different versions of which are available in
the current catalogue.
Field of application
Sonesse 40 drive are designed to drive all types of interior blinds except pantographs.
The installer, who must be a motorisation and home automation professional, must ensure that
the motorised product is installed in accordance with the standards in force in the country in
which it is installed such as EN 13120 relating to interior blinds.
Liability
Please read these instructions carefully before installing and using the drive. In addition to
following the instructions given in this guide, the instructions detailed in the attached Safety
instructions document must also be observed.
The drive must be installed by a motorisation and home automation professional, according to
instructions from Somfy and the regulations applicable in the country in which it is commissioned.
It is prohibited to use the drive outside the eld of application described above. Such use, and
any failure to comply with the instructions given in this guide and in the attached Safety instruc-
tions document, absolves Somfy of any liability and invalidates the warranty.
The installer must inform its customers of the operating and maintenance conditions for the drive
and must provide them with the instructions for use and maintenance, and the attached Safety
instructions document, after installing the drive. Any After-Sales Service operation on the drive
must be performed by a motorisation and home automation professional.
If in doubt when installing the drive, or to obtain additional information, contact a Somfy adviser
or go to the website www.somfy.com.
TRANSLATED INSTRUCTIONS

3
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN
CONTENT
1 Specic safety advice 4
2 Installation 5
3 Commissioning 6
3.1 Checking the rotation direction 6
3.2 Adjusting the end limits 7
4 Use 7
5 Troubleshooting 8
6 Technical data 8
7 Environment 8

4
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN
1 Specic safety advice
Warning: The Sonesse® 40 isn’t compatible with wind functions.
Cables which pass through a metal wall must be protected and isolated using a sheath or
sleeve.
Attach cables to prevent any contact with moving parts.
If the drive is used outdoors, and if the power supply cable is a type H05-VVF cable, the
cable should be installed in a UV-resistant duct, e.g. under a gland.
Leave the drive power supply cable accessible: it must be possible to replace it easily.
Always make a loop in the power supply cable to prevent water entering the drive.
Never immerse the
motor in liquid!
Never drill holes in
the motor!
Avoid impacts!
Do not drop it!

5
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN

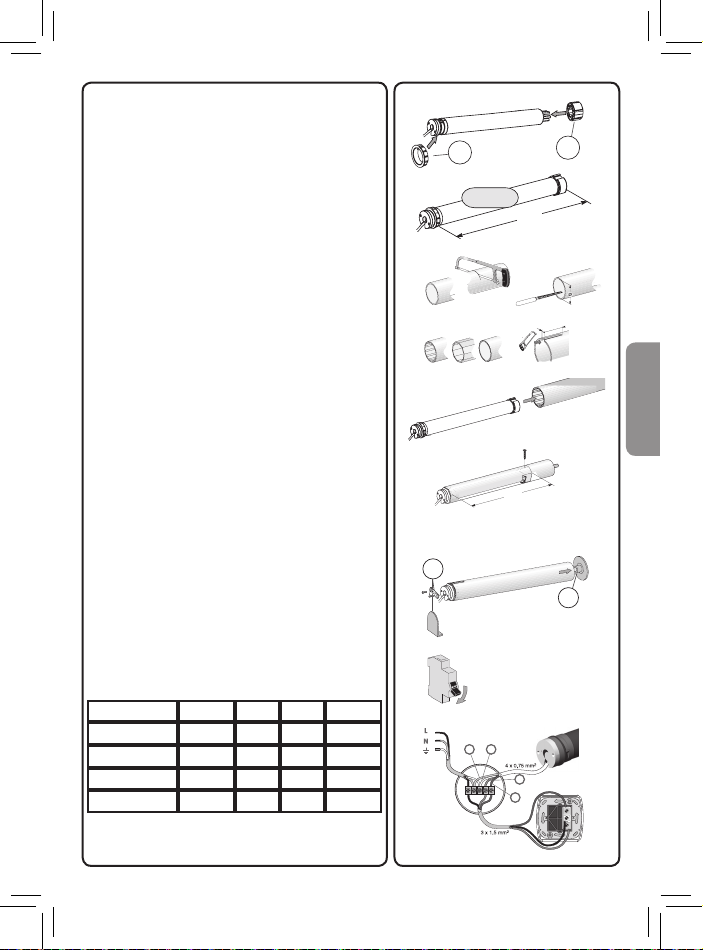

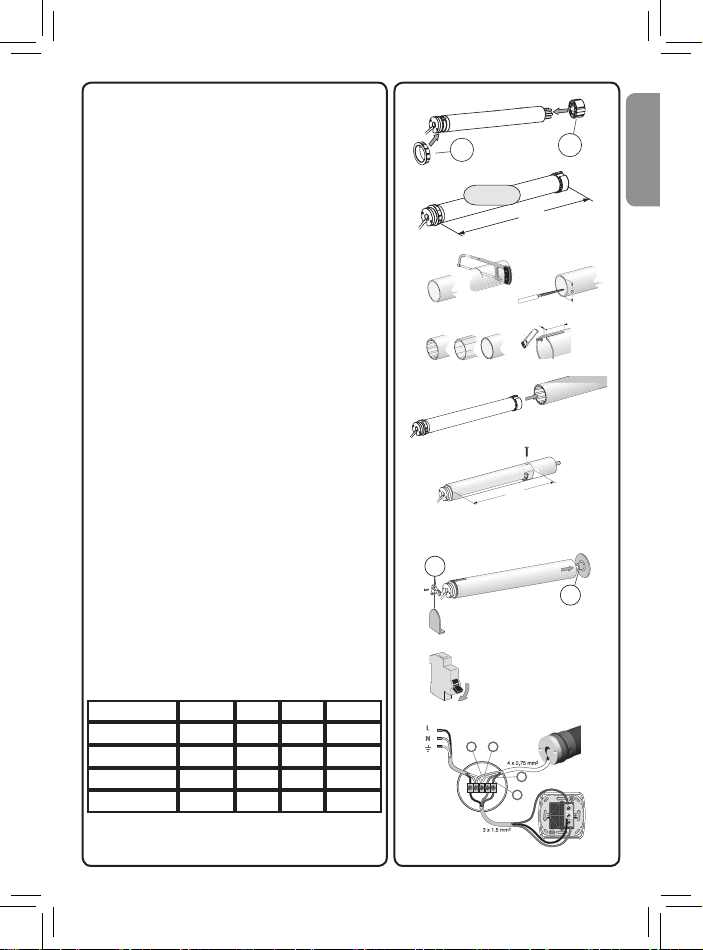

2 Installation
Motor preparation
1) Fit the crown (a) and drive wheel (b) to the
motor.
2) Measure the length (L) between the end of the
drive wheel and the head end.
Tube preparation
1) Cut the tube to the required length.
2) Deburr the tube and remove the debris.
For smooth roller tubes, cut a notch with the
following measurements: e = 7 mm h = 10 mm
Motor/tube assembly
1) Slide the motor into the tube.
For smooth roller tubes, position the notch
previously cut on the crown.
2) Fix the tube to the motor with self-tapping
screws or steel pop rivets depending on the
dimension (L - 5 mm).
Mounting the motorized tube on the
brackets
If necessary, screw the bracket interface on the
motor head.
1) Mount the motorized tube on the end bracket
(c).
2) Mount the motorized tube on the motor bracket
(d).
Wiring
1) Switch off the power supply.
2) Connect the motor according to the
information in the table below.
Blue Brown
White Black
1 Neutral 2 Live
RANGE
230V-50Hz
120V 60Hz
Blue Brown220V 60Hz
NA
Green
4 Earth
NA
Black
Red
3 Live
Black
White Black110V 50/60Hz NARed
4
1
3
2
OFF
b
L
L = …
a
Ø > 37
eh
b
L
L = …
a
Ø > 37
eh
L
c
d

6
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN
3 Commissioning
3.1 Checking the rotation direction
Switch on the power supply.
1) Press the control point UP button:
a) If the shade is raised (a), the rotation direction
is correct: move to the section entitled «Adjusting
the end limits».
b) If the shade is lowered (b), the rotation direction
is incorrect: move to the next step.
2) Switch off the power supply.
Reverse the two live wires on the control point.
3) Switch on the power supply.
Press the control point UP button
to check the rotation direction.
1
3
2
a
b
=
=

7
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN

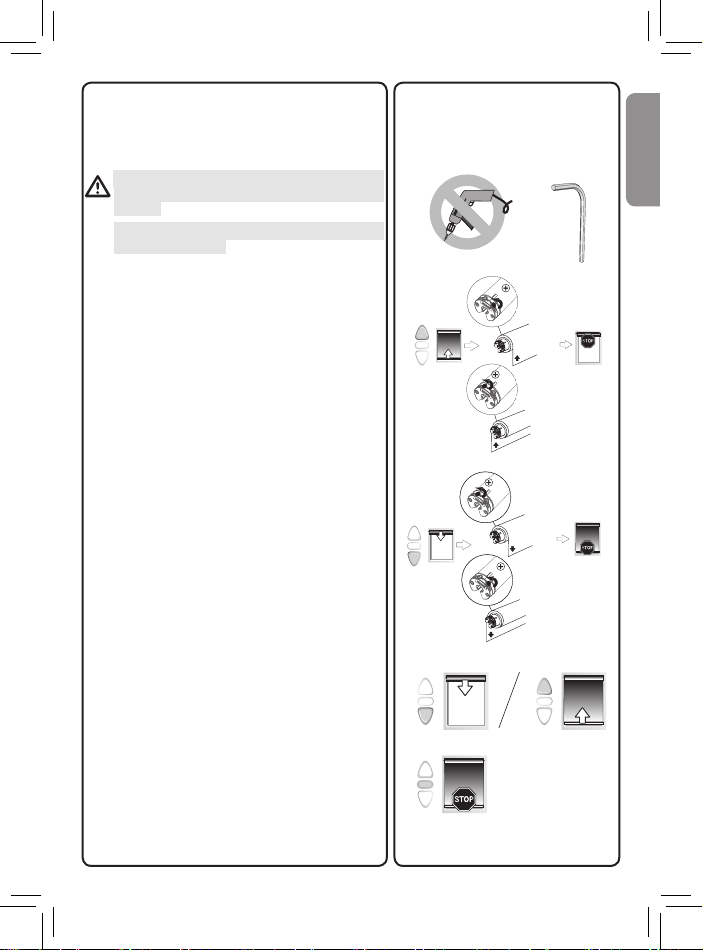

3.2 Adjusting the end limits
The limits can be set in any sequence.
Electric screwdriver prohibited: use a manual
adjustment tool: 4 mm or 5/32’’ spherical-head
hex key.
Tool available in the catalogue; contact Somfy
for the part number.
1) Up limit
Press the control point UP button to raise the
shade to the Up limit and turn the corresponding
adjustment screw to set this limit.
2) Down limit
Press the control point DOWN button to lower the
shade to the Down limit and turn the corresponding
adjustment screw to set this limit.
4 Use
Up, Down & Stop
1) To move the shade from a limit to the other limit,
press briey the UP or DOWN button.
2) To stop the shade, press the STOP button.
1
2

8
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
EN
5 Troubleshooting
The motor doesn’t work:
Verify:
• The wiring of the motor.
• The power supply specications.
• The heat generated (wait for the cooling of the motor).
The equipment stops too soon:
Veriy:
• The operation of end-limits during the rotation of the motor.
• The crown is properly tted to the tube.
• The end-limits of the motor are properly adjusted.
• That the shade is within the recommended weight limit.
The equipment is noisy:
Verify that:
• The wheel and the crown are well adapted to the used tube.
• The mechanical plays between motor, accessories, tube and end of tube must be
decreased to the maximum.
• The wheel is properly xed to the tube.
• The equipment is not constrained between the brackets.
• The length of the notch is adapted to the motor hook or to the used crown.
• Debris, screws or other are not in your tube.
• The power supply specications.
• The temperature of the environment is in conformity with the operating temperature.
6 Technical data
7 Environment
Damaged electric products and batteries should not be disposed of with
normal household waste.
Make sure to drop them in specially provided containers or at an authorized
organization that will ensure they are recycled
Operating temperature
Protection rating
0°C / 60 °C
IP 44
Power supply 230V/50Hz - 120V/60Hz - 220V/60Hz -
110V 50/60Hz

9
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
Par la présente, SOMFY ACTIVITES SA, F-74300 CLUSES déclare en tant que fabricant que
la motorisation couverte par ces instructions, marquée pour être alimentée en 230V~50Hz et
utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des
Directives Européennes applicables et en particulier de la Directive Machine 2006/42/EC et de
la Directive CEM 2014/30/EU.
Le texte complet de la déclaration de conformité à l’UE est disponible sur www.somfy.com/ce.
Antoine CREZE, Responsable réglementation, Cluses, 10/2017.
Cette notice s'applique à toutes les motorisations Sonesse 40 dont les déclinaisons sont dispo-
nibles au catalogue en vigueur.
Domaine d’application
Les motorisations Sonesse 40 sont conçues pour motoriser tous types de stores d’intérieur à
l’exception des pantographes.
L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer
que l’installation du produit motorisé une fois installé respecte les normes en vigueur dans le
pays de mise en service comme notamment la norme sur les stores d’intérieur EN13120.
Responsabilité
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint
Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation
de l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le
pays de mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite.
Elle exclurait, comme tout irrespect des instructions gurant dans cette notice et dans le docu-
ment joint Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la moto-
risation et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que le
document joint Consignes de sécurité, après l’installation de la motorisation. Toute opération
de Service Après-Vente sur la motorisation nécessite l’intervention d’un professionnel de la
motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
NOTICE ORIGINALE

10
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
SOMMAIRE
1 Consignes générales de sécurité 11
2 Installation 12
3 Mise en service 13
3.1 Contrôle du sens de rotation 13
3.2 Réglage des ns de course 14
4 Utilisation 14
5 Dépannage 15
6 Caractéristiques techniques 15
7 Environnement 15

11
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
1 Consignes générales de sécurité
Attention : Le moteur Sonesse®40 n’est pas compatible avec les fonctions vent.
Respecter la Norme NF C 15-100 pour les installations électriques.
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon
ou un fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type
H05-VVF, alors installer le câble dans un conduit résistant aux UV, par exemple sous
goulotte.
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans
la motorisation !
Ne jamais immerger
le moteur !
Ne jamais percer le
moteur !
Éviter les
chocs !
Éviter les
chutes !

12
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
4
1
3
2
OFF
b
L
L = …
a
Ø > 37
eh
b
L
L = …
a
Ø > 37
eh
L
c
d

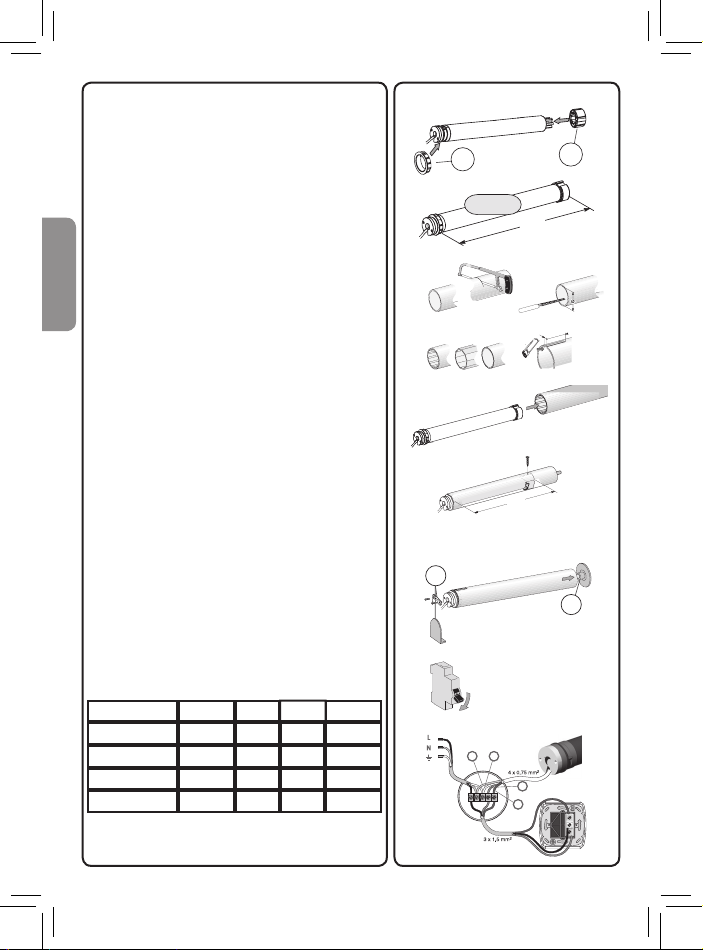

2 Installation
Préparation du moteur
1) Monter la couronne (a) et la roue (b) sur le
moteur.
2) Mesurer la longueur (L) entre la tête du moteur
et l’extrémité de la roue.
Préparation du tube
1) Couper le tube d’enroulement à la longueur
désirée.
2) Ébavurer le tube d’enroulement et éliminer les
copeaux.
Pour les tubes d’enroulement lisses, découper une
encoche selon les cotes suivantes :
e = 7 mm h = 10 mm
Assemblage moteur - tube
1) Glisser le moteur dans le tube d’enroulement.
Pour les tubes d’enroulement lisses, positionner
l’encoche découpée sur la couronne.
2) Fixer le tube d’enroulement sur la roue avec des
vis ou des rivets pop suivant la longueur
(L - 5 mm).
Monter le tube motorisé sur les supports
Si nécessaire, visser les supports moteur sur la
tête moteur.
1) Monter le tube motorisé sur le support embout
(c).
2) Monter le tube motorisé sur le support moteur
(d).
Câblage
1) Couper l’alimentation secteur.
2) Connecter le moteur selon les informations du
tableau ci-dessous.
Bleu Marron
Blanc Noir
1 Neutre 2 Phase
RANGE
230V-50Hz
120V 60Hz
Bleu Marron220V 60Hz
NA
Vert
4 Terre
NA
Noir
Rouge
3 Phase
Noir
Blanc Noir110V 50/60Hz NARouge

13
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
3 Mise en service
3.1 Contrôle du sens de rotation
Mettre sous tension.
1) Appuyer sur le bouton Montée du point de
commande :
a) Si le store monte (a), le sens de rotation est
correct : passer à l’étape «réglage des ns de
course».
b) Si le store descend (b), le sens de rotation est
mauvais : passer à l’étape suivante.
2) Couper l’alimentation.
Inverser les 2 ls de phase sur le point de com-
mande.
3) Rétablir l’alimentation.
Appuyer sur le bouton “Montée “ pour
contrôler le sens de rotation.
1
3
2
a
b
=
=

14
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
3.2 Réglage des ns de course
Les ns de course peuvent être réglées dans
n’importe quel ordre.
Visseuse interdite : Utilisation d’un outil de
réglage manuel Clé 6 pans à tête sphérique
4mm ou 5/32’’.
Outil disponible en catalogue, contacter Somfy
pour la référence.
1) Limite haute
Appuyer sur le bouton Montée de l’inverseur pour
faire monter le store en position haute et tourner
la vis de réglage correspondante pour ajuster la
position haute désirée.
2) Limite basse
Appuyer sur le bouton Descente de l’inverseur
pour faire descendre le store en position basse
et tourner la vis de réglage correspondante pour
ajuster la position basse désirée.
4 Utilisation
Monte, Descente et Stop
1) Pour déplacer le store d’un n de course à
l’autre, appuyer sur la touche Montée ou Descente.
2) Pour arrêter le store, appuyer sur la touche
Stop.
1
2

15
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
FR
5 Dépannage
Le moteur ne fonctionne pas:
Vérier :
• Le câblage du moteur.
• Les caractéristiques d’alimentation.
• La température du moteur (Attendre 5 min pour le refroidissement du moteur).
L’équipement s’arrête trop tôt:
Vérier:
• Le fonctionnement des ns de course pendant la rotation du moteur.
• Que la couronne d’entraînement est bien solidarisée au tube.
• Que les ns de course du moteur sont bien réglées.
• Que le store est dans les limites de poids recommandées.
L’équipement est bruyant:
Vérier que:
• La roue et la couronne sont bien adaptées au tube utilisé.
• Les jeux mécaniques entre le moteur, les accessoires, le tube et l’embout de tube sont
diminués au maximum.
• La roue est bien xée au tube.
• Le store n’est pas comprimé entre les supports.
• La longueur de l’encoche est bien adaptée à l’agraphe du moteur ou à la couronne
utilisée.
• Des copeaux, des vis ne sont pas dans le tube.
• Les spécications d’alimentation.
• La température de l’environnement est bien en conformitée avec la température d’utilisa-
tion.
6 Caractéristiques techniques
7 Environnement
Les produits électriques et électroniques endommagés tout comme les piles
usagées ne doivent pas être jetés avec les ordures ménagères.
Veiller à les déposer dans un point de collecte ou dans un centre agréé an de
garantir leur recyclage.
Température d’utilisation
Indice de protection
0°C / 60 °C
IP 44
Alimentation 230V/50Hz - 120V/60Hz - 220V/60Hz -
110V 50/60Hz

16
IT
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
Con la presente, SOMFY ACTIVITES SA, F-74300 CLUSES dichiara, in qualità di produttore,
che la motorizzazione coperta da queste istruzioni, contrassegnata per essere alimentata a
230V~50Hz e per essere utilizzata come indicato nelle presenti istruzioni, è conforme ai requisiti
essenziali delle Direttive Europee applicabili e, in particolare, della Direttiva Macchina 2006/42/
CE e della Direttiva CEM 2014/30/UE.
Il testo completo della dichiarazione di conformità all’UE è disponibile all’indirizzo Internet
www.somfy.com/ce.
Antoine CREZE, Responsabile normative, Cluses, 10/2017.
Il presente manuale si applica a tutte le motorizzazioni Sonesse 40 le cui versioni sono dispo-
nibili nel catalogo in vigore.
Settore d’applicazione
Le motorizzazioni Sonesse 40 sono progettate per motorizzare tutti i tipi di tende da interno ad
eccezione dei pantogra.
L’installatore, professionista della motorizzazione e dell’automazione d’interni, deve accertarsi
che l’installazione del prodotto motorizzato una volta installato rispetti le norme in vigore nel
paese di messa in servizio come, nello specico, la normativa sulle tende da interno EN13120.
Responsabilità
Prima di installare e di utilizzare la motorizzazione, leggere attentamente questo libretto. Oltre le
istruzioni riportate nel presente manuale, rispettare altresì le istruzioni elencate nel documento
annesso Istruzioni di sicurezza.
La motorizzazione deve essere installata da un professionista della motorizzazione e dell’auto-
mazione d’interni, conformemente alle istruzioni di Somfy e alle normative applicabili nel paese
di messa in servizio.
Ogni utilizzo della motorizzazione al di fuori dell’ambito di applicazione descritto sopra è vietato.
Esso escluderebbe, così come il mancato rispetto delle istruzioni riportate nel presente manuale
e nel documento annesso Istruzioni di sicurezza,ogni responsabilità e garanzia di Somfy.
L’installatore deve informare i suoi clienti in relazione alle condizioni d’uso e di manutenzione
della motorizzazione e deve consegnare loro le istruzioni d’uso e di manutenzione, oltre al
documento allegato Istruzioni di sicurezza, dopo l’installazione della motorizzazione. Ogni
operazione di Servizio Post-vendita sulla motorizzazione necessita dell’intervento di un profes-
sionista della motorizzazione e dell’automazione d’interni.
In caso di dubbi durante l’installazione della motorizzazione o per avere maggiori informazioni,
consultare un interlocutore Somfy o visitare il sito www.somfy.com.
ISTRUZIONI TRADOTTE

17
IT
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
INDICE
1 Istruzioni generali di sicurezza 18
2 Installazione 19
3 Messa in servizio 20
3.1 Controllo del senso di rotazione 20
3.2 Regolazione dei necorsa 21
4 UTILIZZO 21
5 Risoluzione dei problemi 22
6 Caratteristiche tecniche 22
7 Ambiente 22

18
IT
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
1 Istruzioni generali di sicurezza
Attenzione: il motore Sonesse® 40 non è compatibile con le funzioni Vento.
I cavi che passano attraverso una parete metallica devono essere protetti ed isolati da un
manicotto o una guaina.
Fissare i cavi per evitare il contatto con parti in movimento.
Se la motorizzazione viene utilizzata all’esterno e se il cavo di alimentazione è di tipo
H05-VVF, allora installare il cavo in un condotto resistente ai raggi UV, ad esempio sotto
una canalina passacavi.
Lasciare libero l’accesso al cavo d’alimentazione della motorizzazione: deve poter essere
sostituito facilmente.
Creare sempre un doppino sul cavo di alimentazione per evitare infiltrazioni di acqua
all’interno della motorizzazione!
Non immergere
mai il motore in un
liquido!
Non forare mai il
motore!
Evitare gli urti!
Evitare le
cadute!

19
IT
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
2 Installazione
Preparazione del motore
1) Montare la corona (a) e la ruota (b) sul motore.
2) Misurare la lunghezza (L) tra la testa del motore
e l’estremità della ruota.
Preparazione del tubo
1) Tagliare il tubo alla lunghezza desiderata.
2) Sbavare il tubo ed eliminare eventuali residui
metallici.
Per i tubi di avvolgimento lisci, praticare una tacca
rispettando le seguenti misure: e = 7 mm; h = 10
mm
Assemblaggio dell’asse motorizzato
1) Inserire il motore all’interno del tubo.
Per i tubi di avvolgimento lisci, posizionare sulla
corona la tacca effettuata in precedenza.
2) Fissare il tubo alla ruota di trascinamento,
usando delle viti parker o dei rivetti di acciaio a
seconda della dimensione (L - 5 mm).
Montaggio dell’asse motorizzato sui
supporti
Se necessario, avvitare l’interfaccia del supporto
sulla testa del motore.
1) Montare l’asse motorizzato sul supporto calotta
(c).
2) Montare l’asse motorizzato sul supporto motore
(d).
Cablaggio
1) Togliere l’alimentazione.
2) Collegare il motore seguendo le
indicazioni riportate nella tabella sottostante.
Blu Marrone
Bianco Nero
1 Neutro 2 Rotazione 1
TENSIONE
230V-50HZ
120V 60HZ
Blu Marrone 220V 60Hz
NA
Verde
4 Terra
NA
Nero
Rosso
3 Rotazione 2
Nero
Bianco Nero110V 50/60Hz NARosso
4
1
3
2
OFF
b
L
L = …
a
Ø > 37
eh
b
L
L = …
a
Ø > 37
eh
L
c
d

20
IT
Copyright © 2011-2017 SOMFY ACTIVITES SA. All rights reserved
3 Messa in servizio
3.1 Controllo del senso di rotazione
Attivare l’alimentazione.
1) Premere il pulsante SALITA:
a) Se la tenda sale (a), il senso di rotazione è cor-
retto: passare al paragrafo intitolato «Regolazione
dei necorsa».
b) Se la tenda scende (b), il senso di rotazione non
è corretto: passare alla fase seguente.
2) Togliere l’alimentazione.
Invertire i due cavi Rotazione 1 e Rotazione 2.
3) Attivare l’alimentazione.
Premere il pulsante SALITA per controllare il senso
di rotazione.
1
3
2
a
b
=
=
