SOMFY ILMO WT Operating manual

Der Behang muss mit geeigneten Verbindern starr mit der Wickelwelle ver-
bunden sein. Diese funktionieren nur dann optimal, wenn der Lamellenein-
stand in den Rollladenkasten in dem von ROMA definierten Bereich liegt
(siehe beiliegende Auswahltabelle). Dies ist vor allem bei nachträglicher Kürzung der
Führungsschienen oder Änderung der Behanglänge unbedingt zu beachten und falls
nötig durch Änderung der Anzahl der Panzerstäbe zu korrigieren!!!
ILMO WT ist ein selbstlernender Elektronikmotor. Es ist keine Programmierung not-
wendig. Er braucht nur angeschlossen zu werden und kann dann ohne besondere
Einstellung in Betrieb genommen werden. Die Endlagen stellen sich automatisch per
Drehmomentabschaltung ein.
Anschlüsse am 230V Netz dürfen nur durch eine autorisierte Fachkraft erfolgen. Es
besteht Verletzungsgefahr durch Stromschlag! Vor Arbeiten an der Anlage sind alle zu
montierenden Anschlussleitungen spannungslos zu schalten. Die Vorschriften der ört-
lichen Energieversorgungsunternehmen, sowie Bestimmungen für nasse und feuchte
Räume nach VDE 0100 sind beim Anschluss einzuhalten. Der Motor darf stets nur in
eine Laufrichtung angesteuert werden. Daher müssen elektrisch oder mechanisch
verriegelte Schalter/Taster verwendet werden. Bei Ansteuerung des Motors durch
Schaltgeräte mit programmierbarer Umschaltzeit, muss diese mindestens 500ms
betragen (z.B. bei Busaktoren; programmierbare Rollladensteuerungen). Mehrere
Elektronikmotoren der Ausführung Somfy ILMO WT dürfen direkt parallel geschaltet
werden. Bei Parallelschaltung ist die maximale Strombelastbarkeit des Schaltgeräts
(Schalter, Schaltuhr, Motorsteuergerät,…) zu beachten. Empfehlung: Nicht mehr als
3-4 Motoren parallel anschließen.
Nach Umbauarbeiten am Rollladenelement (z.B. Austausch des Behangs) sollten die selbstgelernten Parameter des Motors wieder zurückgesetzt werden, bevor er neu in
Betrieb genommen wird:
Wird speziell bei schmalen Elementen eingesetzt. Die Motorelektronik befindet sich in einem separaten Gehäuse, das in das Seitenteil des Rollladenlements eingebaut ist.
Bezüglich Anschluss und Funktionsweise gelten die gleichen Hinweise wie oben beschrieben!
1. Allgemeines

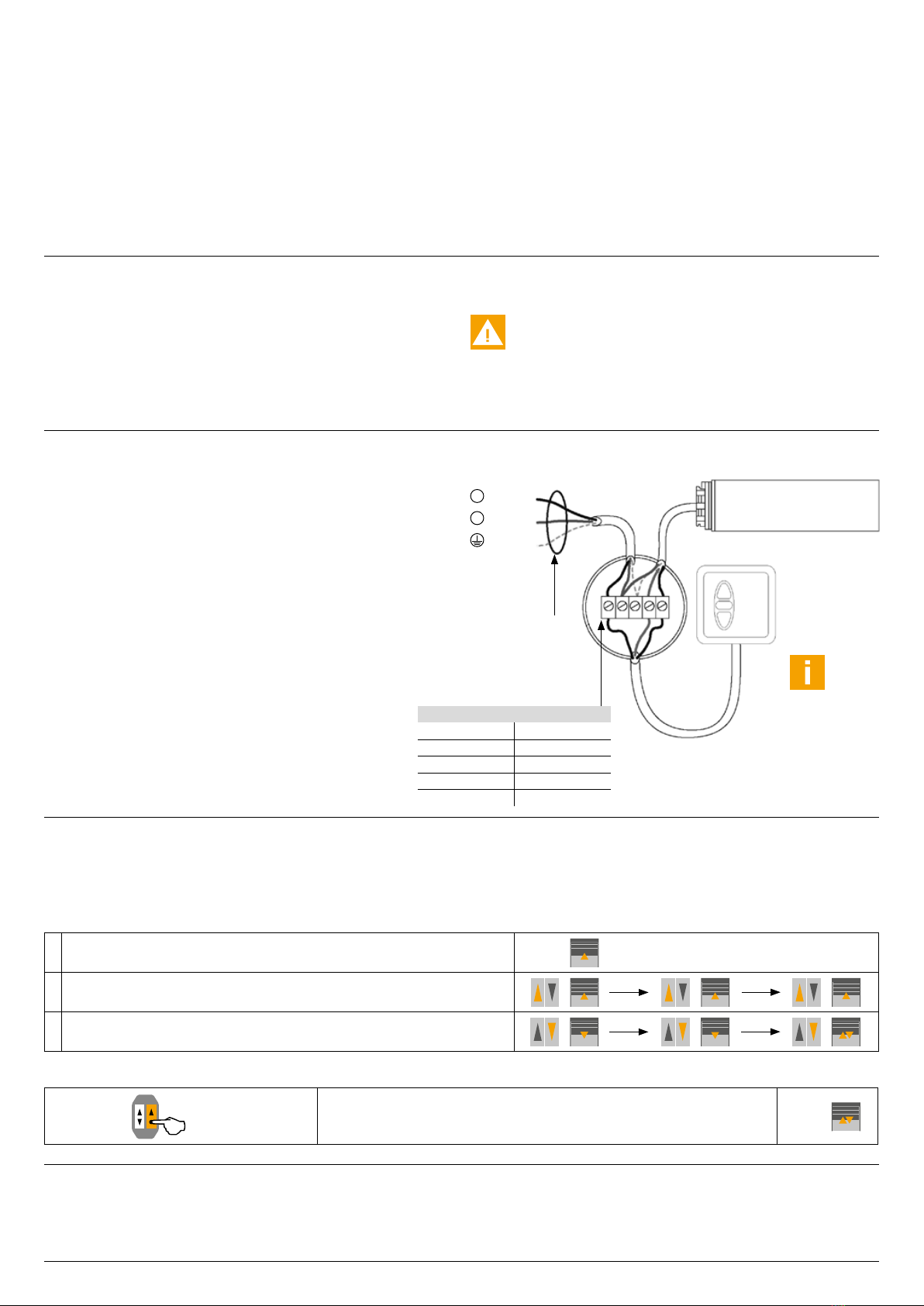

2. Anschlussplan
3. Motor zurücksetzen (nur bei Bedarf)
4. Sonderausführung ILMO S WT
3 x 1,5 mm2
4 x 0,75 mm2
L
N
schwarz
gelb/grün
1 2 3 4 5
blau
Rollladenschalter
oder entspre-
chend anderes
Schaltelement
(z.B. Schaltuhr)
Der Motor
ILMO 40 WT ist
schutzisoliert und
braucht keinen
Schutzleiter
(gelb/grün).
[DE] Somfy ILMO WT
Wichtige Einstellinformation
Elektronikmotor
Somfy ILMO WT
240 V / 50 Hz
ILMO WT
Klemme Adernfarbe
1 schwarz
2 blau
3 gelb/grün
4 braun
5 schwarz
Variante 1: Mit angeschlossenem Rollladenschalter
Variante 2: Mit Montagekabel
1 Rollladen auf halbe Höhe fahren.
2 Rollladen 3 x hintereinander kurz für ca. 1 s in AUF-Richtung fahren.
3Rollladen 3 x hintereinander kurz für ca. 1 s in AB-Richtung fahren. Nach dem dritten Mal macht der Motor
eine kurze AUF/AB Bewegung -> Motor ist gelöscht!
Taste WT 7 s Motor an das Elektronikmotor-Montagekabel anschließen und Taste WT für ca. 7 s drücken.
Rollladen fährt 2 x kurz AUF und AB -> Motor ist gelöscht! 2 x

The curtain has to be fixed directly on the shaft with suitable attachments.
Their effective operation can only be assured if the slats’ inlet into the hous-
ing is within the range defined by ROMA (see attached selection table). This
has to be observed particularly in case the guide rails have been cut subsequently or
the curtains’ height has been modified and; if necessary; to be adjusted by adapting
the number of the curtains’ slats.
ILMO WT is an auto-adaptive electronic motor. No programmation necessary. The
motor only has to be implemented and can be put into operation without any further
settings. The final positions are automatically set by an integrated torque limiter.
Connections of a 230 V-unit may only be implemented by a trained assistant. There is
the risk of injury due to electrocution! Prior to system maintenance, all circuit connec-
tions handled with have to be switched to zero potential. The regulations of the local
energy supply company as well as the regulations of wet and damp rooms according
to VDE 0100 must be followed when making the onside connections. The drive may
definitely be energized in only one running direction at a time. Therefore only electri-
cal or mechanical interlocked switches or feelers should be used. If the drive gets
energized by a control unit with programmable reversing relay, a reversing-delay time
of at least 500 ms must be ensured (for example with bus actuators; programmable
roller shutter controls). Several Somfy ILMO WT electronic motors can be connected
in parallel. If connecting the drives in parallel, please note the maximum ampacity of
the control unit (switch, clock relay, electronic control unit, etc.). Suggestion: don’t
connect more than 3-4 motors in parallel.
After having completed the modification of the roller shutter (p. ex. exchange of the curtain), the automatically adapted parameters of the drive shall be reset before putting
the drive into operation again.
This drive is especially used for narrow roller shutters. The drives‘ electronic components are situated in an individual casing which is integrated into the side part of the
roller shutter. For connection an operation please follow the above mentioned instructions!
1. General information
2. Connecting diagram
3. Drive reset (if necessary)
4. Special model ILMO S WT
ILMO WT
240 V / 50 Hz
L
N
black
yellow/
green
1 2 3 4 5
blue
Switch for roller
shutter or suitable
other switch (for
example clock
relay)
The motor ILMO
40 WT have a
protective insula-
tion and doesn’t
need any protec-
tive conductor
(yellow/green).
[EN] Somfy ILMO WT
Important setting information
electronic motor
Somfy ILMO WT
3 x 1,5 mm2
4 x 0,75 mm2
Option 1: With connected roller shutter switch
Option 2: With assembly cable
1 Drive roller shutter to half heigth.
2 Drive roller shutter in UP-direction 3 times in series shortly for approx. 1 sec.
3Drive roller shutter in DOWN-direction 3 times in series shortly for approx. 1 sec. After third time motor
moves shortly UP and DOWN -> motor is deleted.
Key WT 7 sec Connect motor with electronic motor assembly cable and press key WT for approx. 7 sec.
Roller shutter moves shortly UP and DOWN for 2 times -> motor is deleted. 2 times
Terminal
1 black
2 blue
3 yellow/green
4 brown
5 black

Le tablier doit être fixé directement sur l’axe par des fixations adaptées.
Leur fonctionnement est optimisé et ne peut être assuré correctement si le
nombre de lames dans le caisson correspond aux préconisations données
par ROMA (cf. grille cijointe). Attention en cas de recoupage des coulisses ou de
changement de hauteur de tablier ; il sera impératif d’adapter le nombre de lames du
tablier au bon fonctionnement du volet.
ILMO WT est un moteur électronique auto programmable. Aucune programmation
n’est nécessaire. Immédiatement après le branchement le moteur peut être mis en
fonction sans réglage. Les fins de course s’adaptent automatiquement en butée.
Le branchement au réseau 230 V ne doit être effectué que par une personne spécia-
lisée et habilitée. Attention: danger d’électrocution! Avant tous travaux, il convient de
couper l’alimentation de tous les branchements à installer. Veuillez respecter lors du
branchement les prescriptions des entreprises locales de fourniture en électricité et
les directives concernant les locaux humides et mouillés selon la norme en vigueur.
Le moteur doit fonctionner dans une seule direction. Par conséquent, les commandes
(interrupteur ou télécommande) doivent être verrouillées de manière mécanique ou
électrique. En cas de commande avec une horloge programmable, la commande doit
durer au minimum 500 ms. (par exemple dans le cas de commandes programmables)
Il est possible de connecter plusieurs moteurs électroniques de modèle Somfy ILMO
WT. Dans le cadre d’un branchement en parallèle des moteurs, il convient de consi-
dérer la charge maximale des interrupteurs. (interrupteur mural, horloge murale, com-
mande …) Recommandation : ne pas connecter plus de 3 à 4 moteurs en parallèle.
Après d’éventuelles modifications apportées au volet roulant (p.ex. le changement de hauteur du tablier), réinitialiser les paramètres du moteur avant de le remettre en fonction.
Cette version est spécialement installée dans les éléments étroits. Les composants électroniques se trouvent dans un boîtier particulier intégré dans la joue latérale du volet
roulant. Pour le branchement et la programmation veillez aux instructions ci-dessus !
1. Généralités
2. Branchements
3. Réinitialiser le moteur (si nécessaire)
4. Version spéciale ILMO S WT
ILMO WT
240 V / 50 Hz
L
N
noir
jaune/vert
1 2 3 4 5
bleu
Interrupteur du
volet roulant
ou tout autre
interrupteur (par
exemple horloge
murale)
ILMO 40 WT
est un moteur à
double isolation
qui n’a pas besoin
de terre (fil jaune
et vert).
[FR] Somfy ILMO WT
Informations importantes pour
l’installation moteur électronique
Somfy ILMO WT
3 x 1,5 mm2
4 x 0,75 mm2
Variante 1: Avec interrupteur de volet roulant branché
Variante 2: Avec câble de montage
1 Déplacer le tablier à moitié.
2 Faire monter le tablier 3 x brièvement env. 1 s.
3Faire descendre le tablier 3 x brièvement env. 1 s. Après ces 3 descentes succinctes, le moteur
fait un mouvement bref de montée/descente -> La programmation du moteur est annulée.
Touche WT 7 s Apairer le moteur au câble de montage et appuyer sur la touche env. 7 s.
Le tablier monte et descend brièvement -> La programmation du moteur est annulé ! 2 x
Borne
1 noir
2 bleu
3 jaune/vert
4 brun
5 noir

Wordt speciaal bij smalle elementen ingezet. De elektronica van de motor bevindt zich in een separate kast, die in het zijdeel van het rolluik ingebouwd is. Met betrekking tot
tot de aansluiting en het functioneren gelden dezelfde aanwijzingen zoals boven beschreven.
Aansluitingen op het 230 V Net dient te geschieden door een erkend vakman. Er be-
staat gevaar voor elektrocutatie! Voor men aan de installatie gaat werken dient men
eerst de stroom uit te schakelen. De voorschriften van het plaatselijke Energiebedrijf,
evenals de bepalingen voor natte en vochtige ruimten volgens VDE 0100, dienen te
worden nagekomen. De motor mag altijd maar in één richting aangestuurd worden.
Daarom dient een elektrisch of mechanisch vergrendelde schakelaar/knop gebruikt
te worden. Bij de aansturming van de motor d.m.v. schakelaars met een program-
meerbare schakeltijd, dient deze ten minste 500 ms te bedragen (b.v. bij externe
schakelaars voor bus-systemen; programmeerbare rolluikbesturingen).
Meerdere elektronische motoren in de uitvoering Somfy ILMO WT mogen direct pa-
rallel geschakeld worden. Bij parallelschakeling dient men te letten op de maximale
stroo-belastbaarheid van de schakelkast (schakelaar, schakelklok, motorsturing, …).
Aanbeveling: niet meer dan 3-4 motoren parallel aansluiten.
2. Aansluitschema
ILMO WT
240 V / 50 Hz
L
N
zwart
geel/groen
1 2 3 4 5
blauw
Interrupteur du
volet roulant
ou tout autre
interrupteur (par
exemple horloge
murale)
3 x 1,5 mm2
4 x 0,75 mm2
Het pantser dient hiervoor met “festanbindung” bevestigd te worden aan de
as. Dit functioneert alleen optimaal, wanneer het aantal lamellen dat in de
kast staat binnen het door ROMA gedefinieerde bereik (zie bijgaande tabel).
Dit is vooral belangrijk wanneer achteraf de geleiders ingekort worden of de pantser-
hoogte gewijzigd wordt. Tevens dient dan het aantal lamellen te worden gecorrigeerd.
ILMO WT is een zelflerende electonische motor. Programmeren is niet nodig. Hij hoeft
alleen maar aangesloten te worden en kan zonder verdere instelling in bedrijf geno-
men worden. De eindafstellingen stellen zichzelf automatisch per draaimomentscha-
keling in.
Na ombouw-werkzaamheden van het rolluik (bv wisselen pantser) moeten de zelfingeleerde parameters van de motor weer teruggezet worden, voordat het rolluik weer in
bedrijf genomen wordt.
1. Algemeen
3. Motor resetten (alleen indien gewenst)
4. Speciale versie ILMO S WT
Klem
1 zwart
2 blauw
3 geel/groen
4 bruin
5 zwart
Een ILMO 40 WT
motor is dubbel
geïsoleerd en
daarom heeft de
motorkabel geen
aarde draad (geel/
groen).
[NL] Somfy ILMO WT
Belangrijke instel-
informatie elektronische
motor Somfy ILMO WT
5002470, ©2013 ROMA KG, 12.2013
Variant 1: Met aangesloten rolluik-schakelaar
Variant 2: Met motorkabel
1 Rolluik tot de helft laten lopen.
2 Rolluik 3 x achter elkaar ca. 1 sec. OMHOOG laten lopen.
3Rolluik 3 x achter elkaar kort, ca. 1 sec., OMLAAG laten lopen. Na de derde keer
maakt de motor een korte OMHOO/OMLAAG beweging -> motor is gewist.
WT-knop 7 sec. Motor aansluiten op de montagekabel van de elektronisch motor en de WT-knop gedurende 7 sec.
indukken. Rolluik loopt 2 x kort OMHOOG en OMLAAG -> motor is gewist. 2 x
